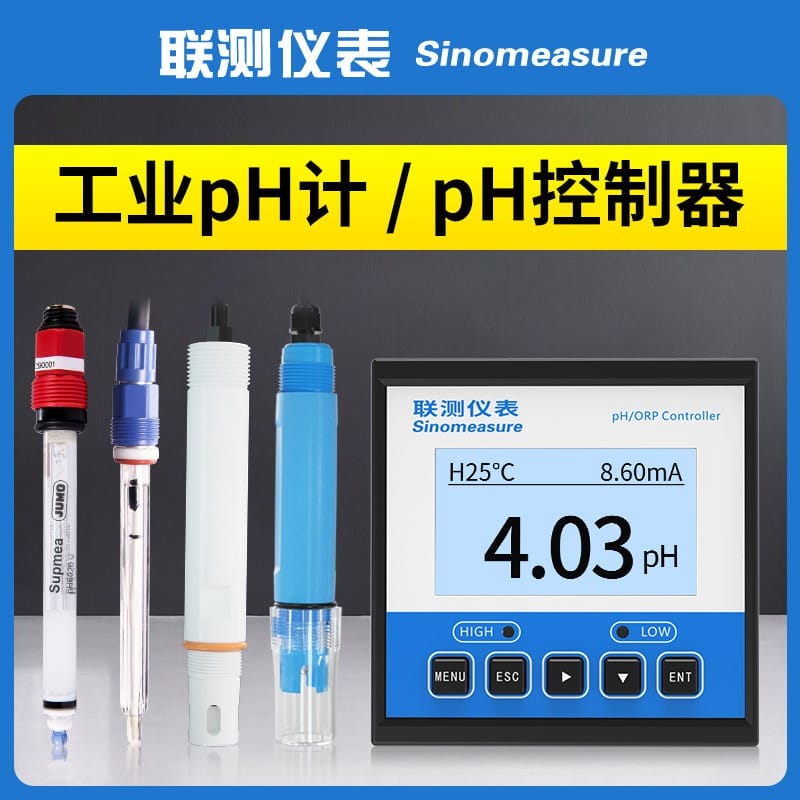

经常有采购打电话来问，联测这套工业pH计报价单上的型号怎么一会儿一个样。说实话，这一系列下面分了两层：一层是三款在线pH/ORP控制器，SIN-PH163S是基础款，SIN-pH6.3和SIN-pH8.0往上走；另一层是七款pH/ORP电极，介质不一样，配的探头就不一样。控制器管显示、变送、报警和加药逻辑，电极管真正泡在水里那一截。顺序应该是先定水，再定控制器，反过来容易返工。

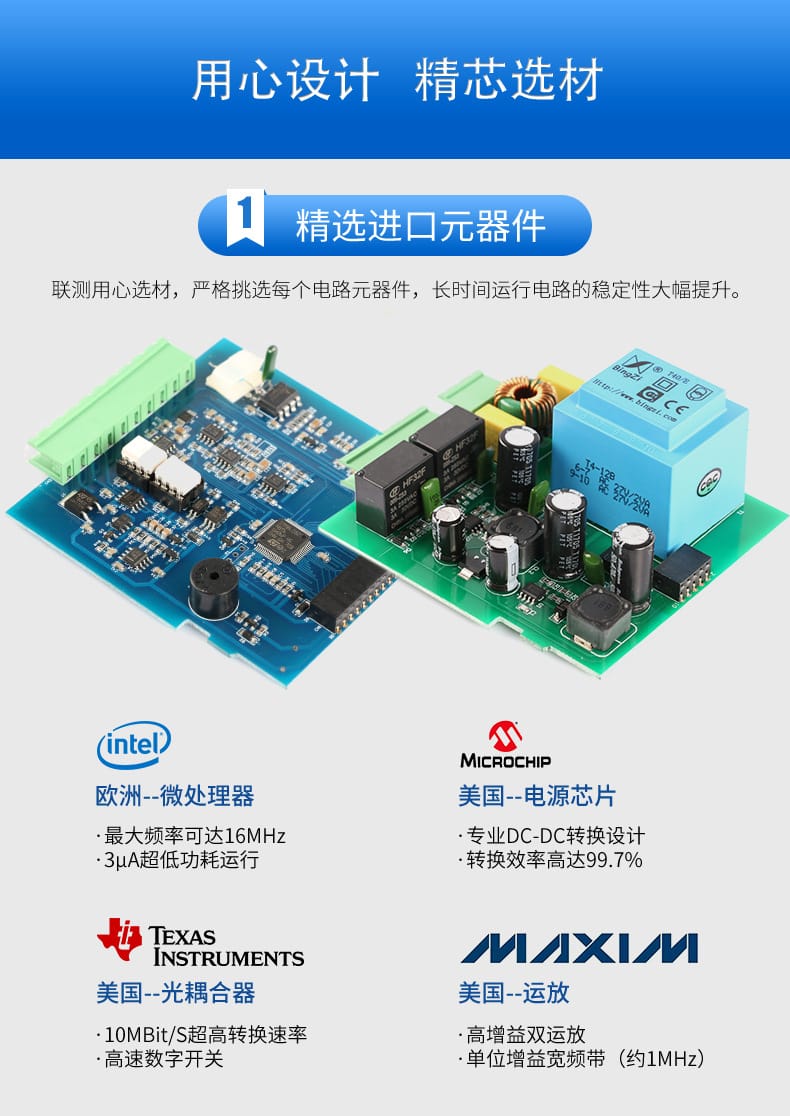

三款控制器用的是同一套电路平台。联测在这块有自主研发的pH控制器专利，专利号ZL201610534540.7，整机过了CCEP环保认证。板上关键器件用的是欧洲微处理器、美国光耦合器、电源芯片和高增益运放，这几样凑在一起，长时间跑下来电路漂移会小很多。

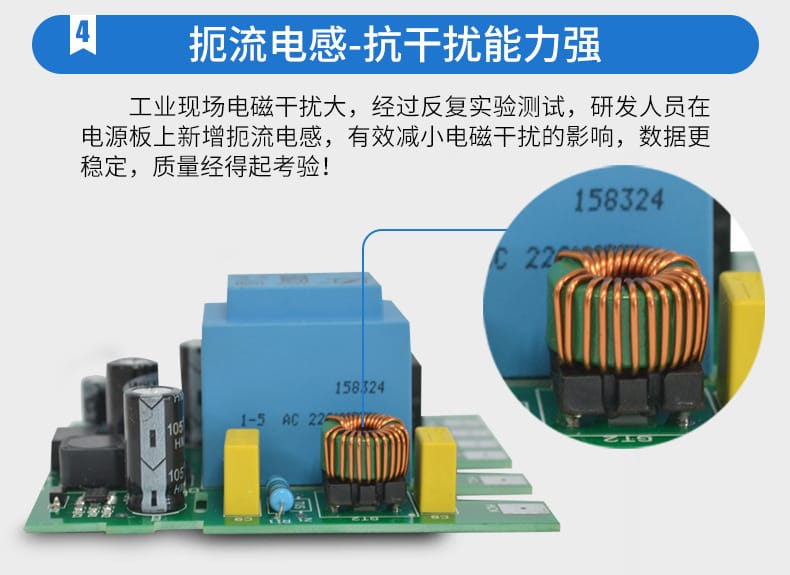

车间里最烦的两件事是干扰和死机。这套控制器内置看门狗保护，强干扰或者工况突变时程序卡住、屏幕发黑，它能自己复位。电源板上还多挂了一颗扼流电感，变频器、大功率接触器带来的电磁干扰会被压掉一部分，读数跳字的情况明显少。

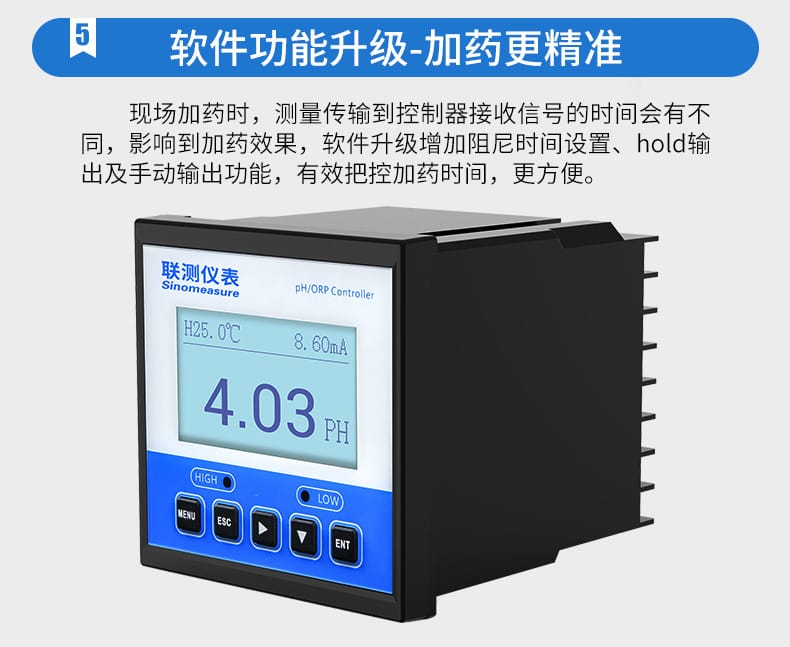

做加药控制的厂，阻尼时间和手动输出这两个功能要用起来。加碱加过头，多半是仪表反应太快，阀门还没关到位读数已经冲上去了。压一段阻尼时间，加药节奏稳住，药耗能降下来。

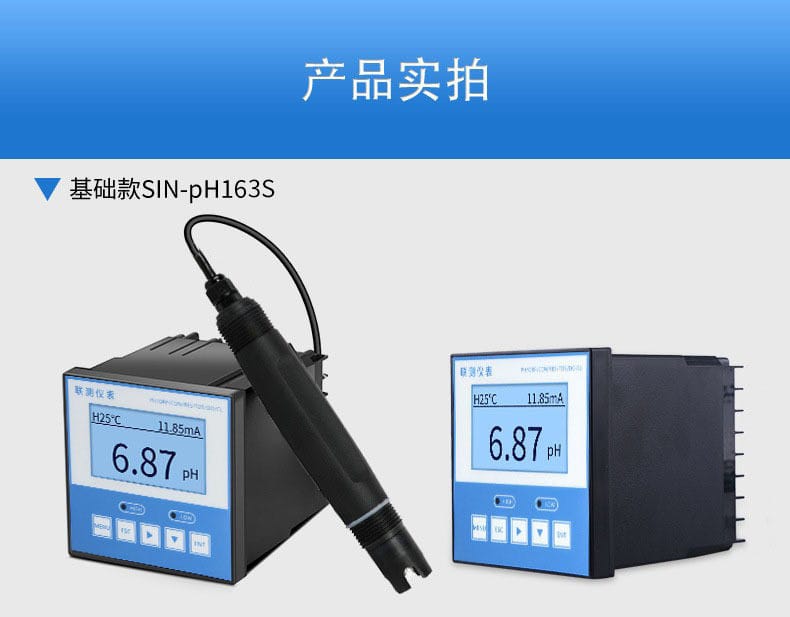

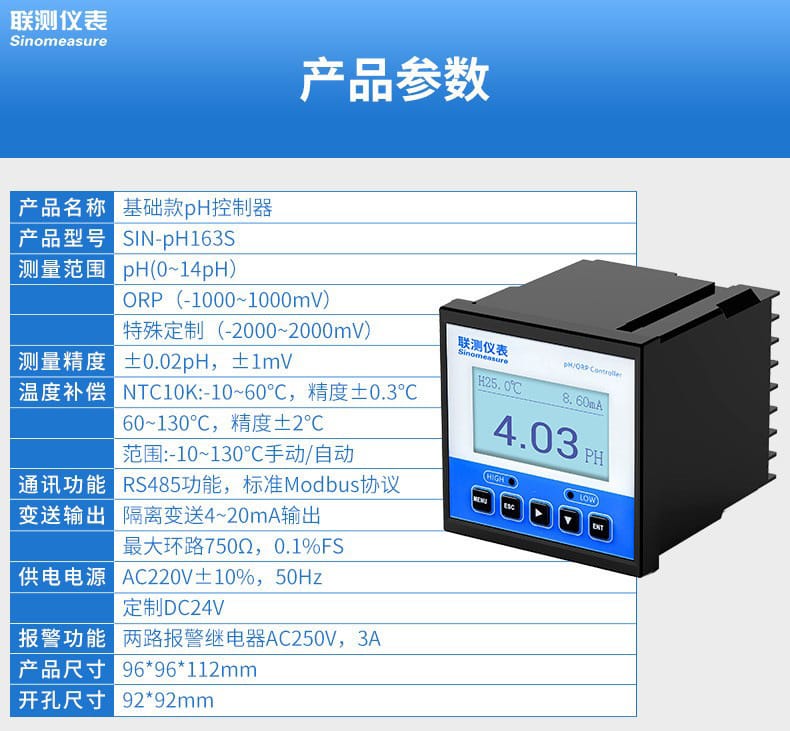

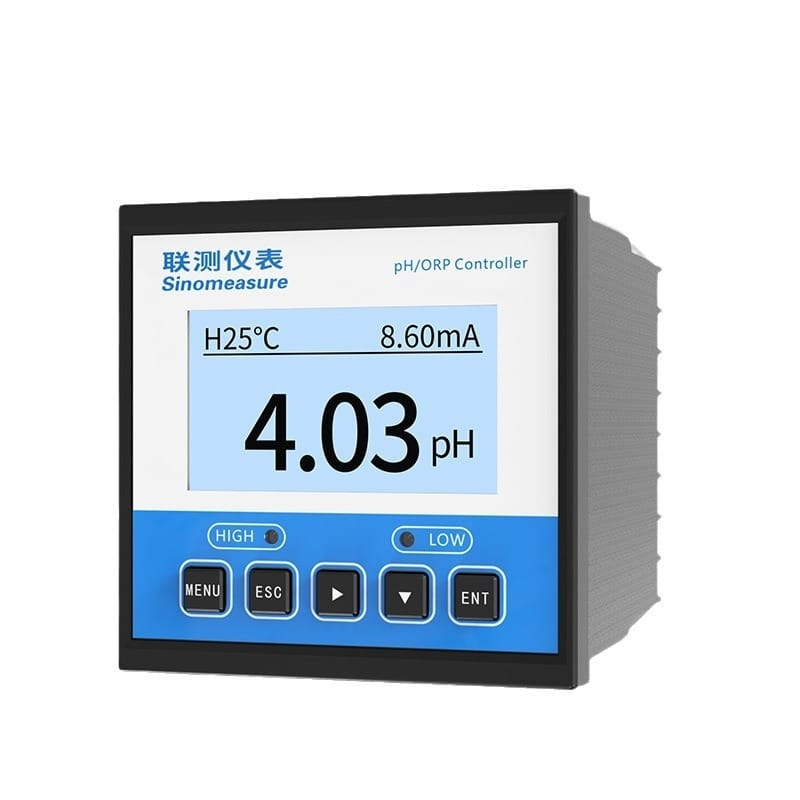

SIN-PH163S是基础款，pH 0~14、ORP -1000~1000mV，配常规pH或ORP电极，变送只出pH一路，中文界面，面板96×96、开孔92×92，适合柜面空间紧、功能要求不复杂的场合。SIN-pH6.3在它基础上把温补范围拉到-10~130℃，NTC10K和Pt1000两种温补都认，防护做到IP54，报警升级成两路常开常闭，界面中英文可切换。SIN-pH8.0量程最宽，pH -2~16、ORP -1999~1999mV，除常规pH电极外还能接锑电极，pH和温度两路变送标配，防护IP65，自带记录和清洗功能，面板144×144、开孔138×138。

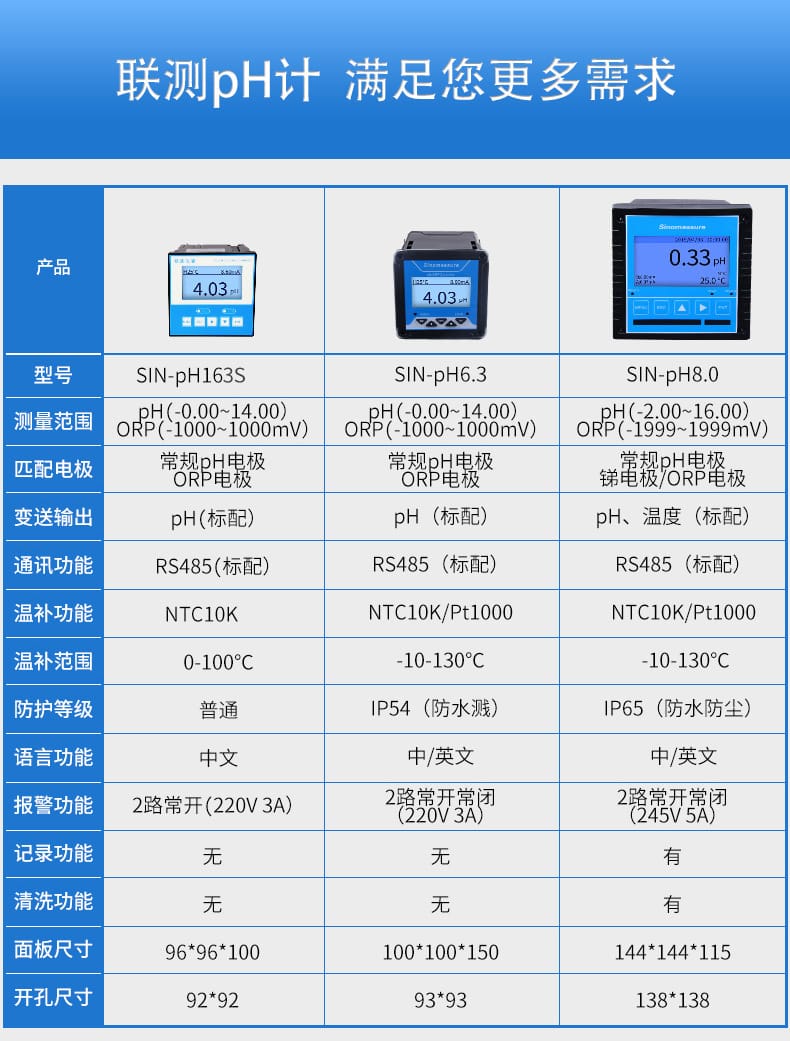

| 参数项 | SIN-PH163S | SIN-pH6.3 | SIN-pH8.0 |
|---|---|---|---|
| 测量范围 | pH 0~14，ORP -1000~1000mV | pH 0~14，ORP -1000~1000mV | pH -2~16，ORP -1999~1999mV |
| 匹配电极 | 常规pH/ORP电极 | 常规pH/ORP电极 | 常规pH/锑电极/ORP电极 |
| 变送输出 | pH（标配） | pH（标配） | pH、温度（标配） |
| 通讯功能 | RS485、Modbus（标配） | RS485、Modbus（标配） | RS485、Modbus（标配） |
| 温补方式 | NTC10K | NTC10K / Pt1000 | NTC10K / Pt1000 |
| 温补范围 | 0~100℃ | -10~130℃ | -10~130℃ |
| 防护等级 | 普通 | IP54 | IP65 |
| 语言 | 中文 | 中/英文 | 中/英文 |
| 报警 | 2路常开（220V/3A） | 2路常开常闭（220V/3A） | 2路常开常闭（245V/5A） |
| 记录/清洗 | 无 | 无 | 有 |
| 面板尺寸 | 96×96×112mm | 100×100×150mm | 144×144×115mm |
| 开孔尺寸 | 92×92mm | 93×93mm | 138×138mm |

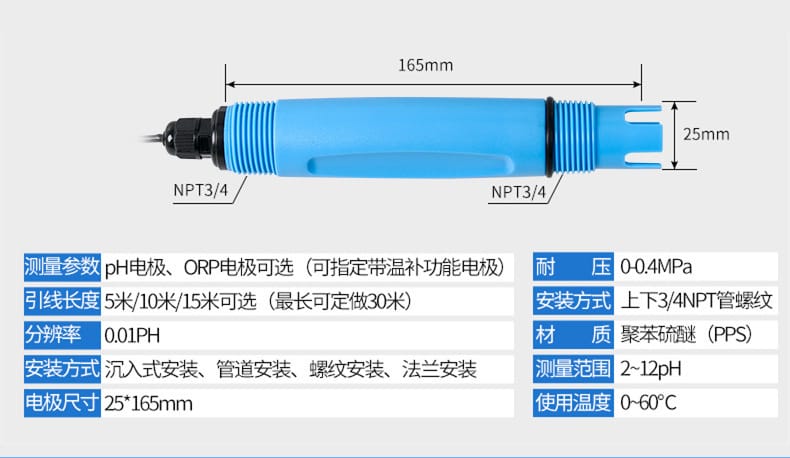

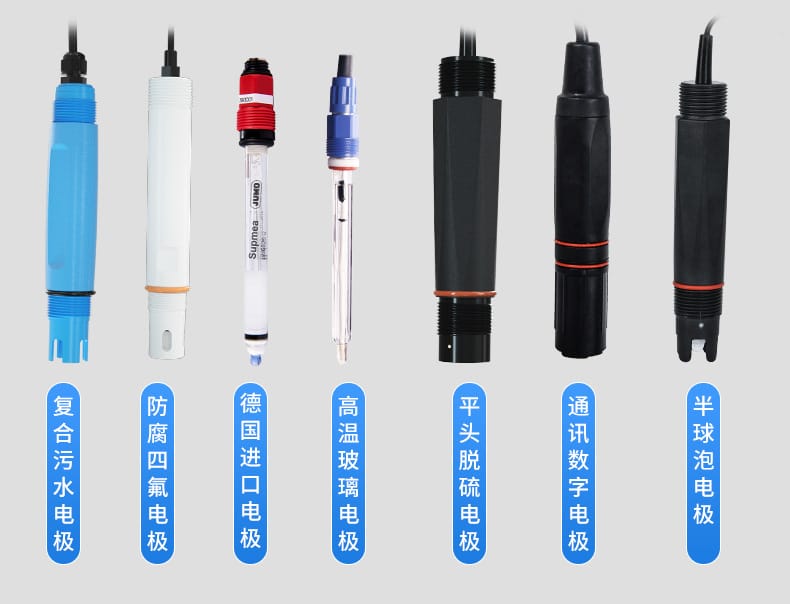

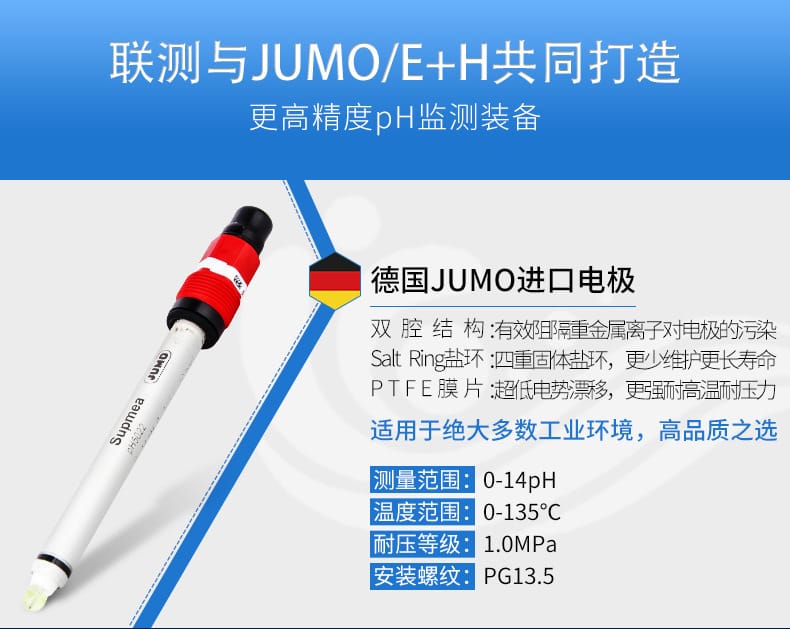

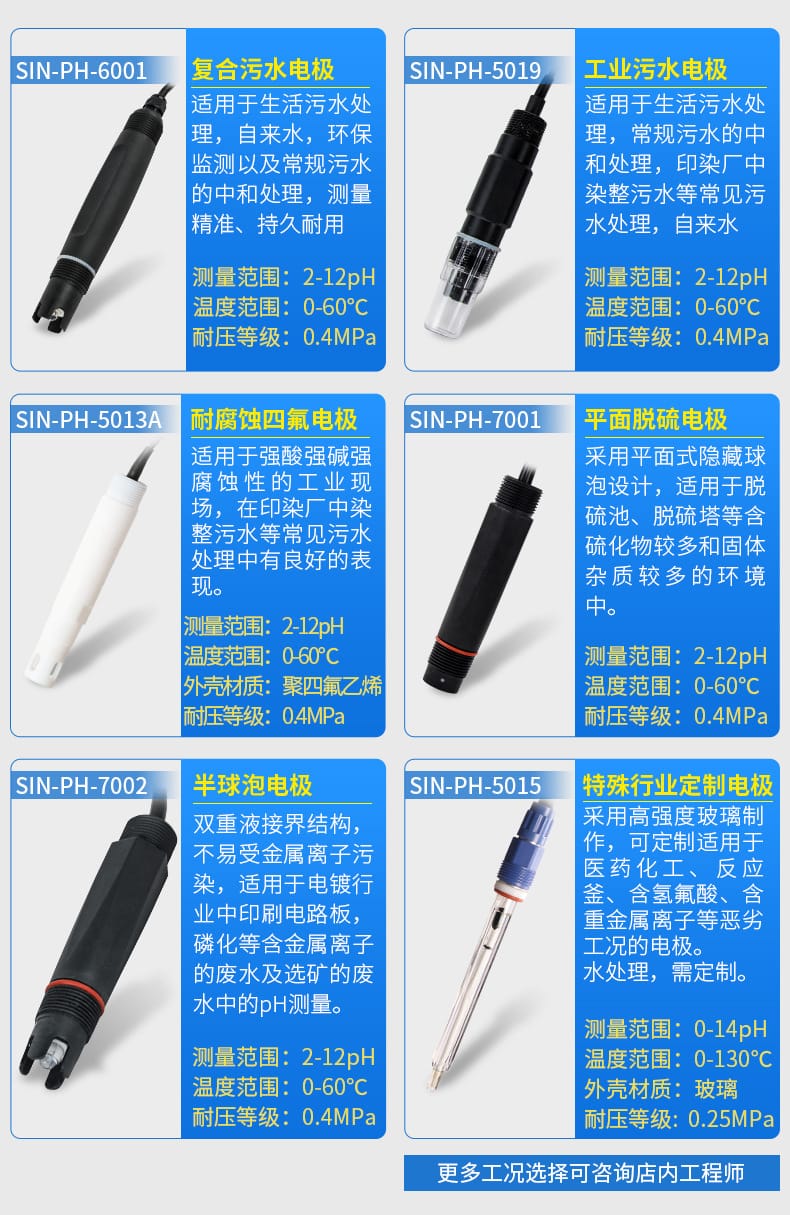

电极选错，控制器再好也白搭。常规污水和自来水用SIN-PH-6001复合污水电极，2~12pH、0~60℃、耐压0.4MPa，性价比高。印染染整那种强酸强碱的，换SIN-PH-5013A耐腐蚀四氟电极，壳体是PTFE材质，同样0.4MPa。电镀、印刷电路板、磷化含金属离子的废水，用SIN-PH-7002半球泡电极，双重液接界，不容易堵。常规污水处理、印染污水、自来水还可以选SIN-PH-5019工业污水电极。脱硫池和喷淋塔里含硫化物、固体杂质多，用SIN-PH-7001平面脱硫电极，球泡是平面隐藏式，结垢糊不上。医药化工、反应釜、含氢氟酸或重金属的恶劣工况，用SIN-PH-5015特殊定制电极，高强度玻璃，0~14pH、0~130℃、耐压0.25MPa。预算够、想省心的，直接上德国JUMO进口电极，0~14pH、0~135℃、1.0MPa、PG13.5螺纹，绝大多数工业环境都能顶。
| 电极型号 | 适用场景 | 测量范围 | 温度范围 | 耐压与材质特点 |
|---|---|---|---|---|
| 德国JUMO进口电极 | 绝大多数工业环境 | 0~14pH | 0~135℃ | 1.0MPa，PG13.5螺纹 |
| SIN-PH-6001复合污水电极 | 生活污水、自来水、环保监测 | 2~12pH | 0~60℃ | 0.4MPa |
| SIN-PH-5013A耐腐蚀四氟电极 | 强酸强碱、印染染整污水 | 2~12pH | 0~60℃ | 0.4MPa，PTFE材质 |
| SIN-PH-7002半球泡电极 | 电镀、印刷电路板、磷化含金属离子废水 | 2~12pH | 0~60℃ | 0.4MPa，双重液接界 |
| SIN-PH-5019工业污水电极 | 常规污水处理、印染污水、自来水 | 2~12pH | 0~60℃ | 0.4MPa |
| SIN-PH-7001平面脱硫电极 | 脱硫池塔，含硫化物及固体杂质多 | 2~12pH | 0~60℃ | 0.4MPa，平面隐藏球泡 |
| SIN-PH-5015特殊定制电极 | 医药化工、反应釜、含氢氟酸或重金属 | 0~14pH | 0~130℃ | 0.25MPa，高强度玻璃 |

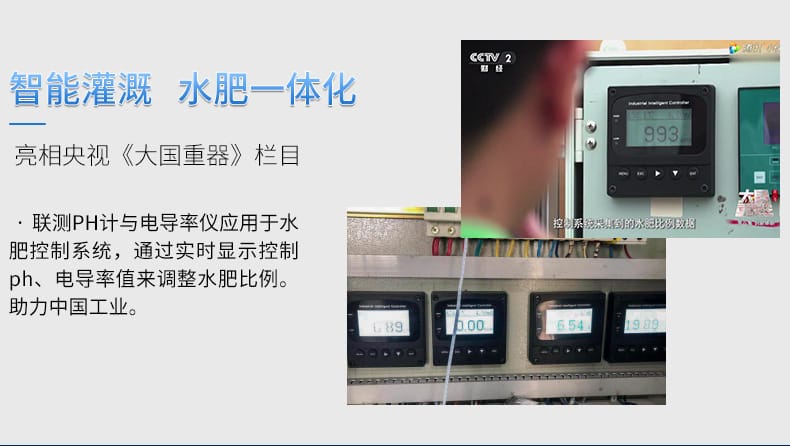

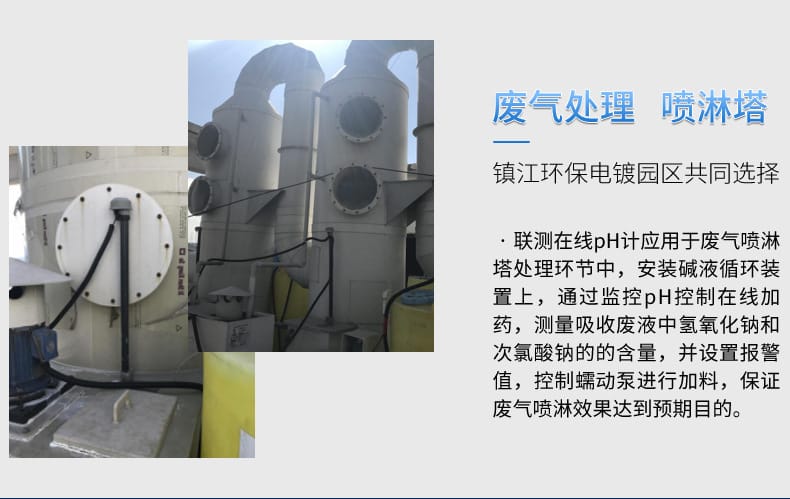

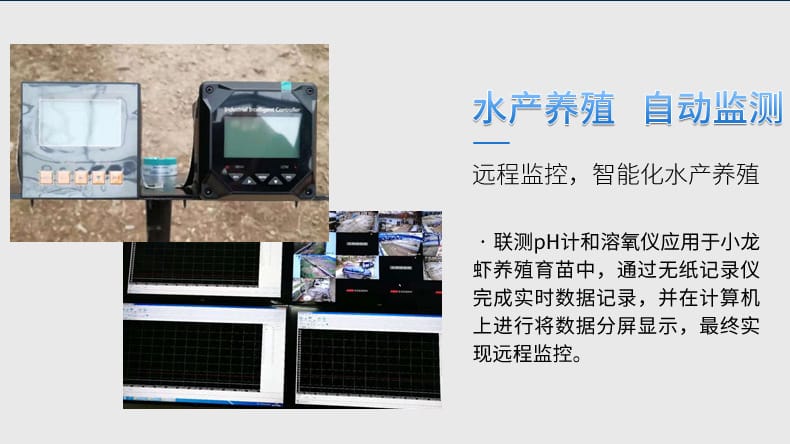

这套仪表铺得比较散，水处理、废气处理的喷淋塔脱硫脱硝、水产养殖远程监控、印染、食品医药里的乳业饮料、金属电镀、智能灌溉的水肥一体化、畜牧废水，加上酸碱加药定量控制，一共六大行业、三十四种介质场景。行业不同，差别最后落到两件事上：一个是电极材质，一个是控制器要不要带记录和清洗。
通讯这块不用纠结，三款控制器RS485和Modbus都是标配，接上位机或者组态屏都行。点位分散的场合，你只要把通讯协议提前跟集成商对好，后面几乎不用改。
控制器一律面板嵌入式安装。SIN-PH163S开孔92×92mm，SIN-pH6.3开孔93×93mm，SIN-pH8.0开孔138×138mm，柜面开孔前先确认机型，三款开孔尺寸不通用，柜子开错了不好补。电极的装法现场多半这么几种。
引线长度按控制器到探头的实际距离选，5米、10米、15米是常备，超过15米可以定做，最长做到30米。线走得越长，越要避开动力电缆桥架。
电极不能混用，这是现场返修最多的原因。强腐蚀的介质必须上四氟电极，脱硫环境必须上平面脱硫电极，含重金属离子的必须上半球泡电极，拿常规电极硬顶，轻则读数漂，重则探头几天就报废。

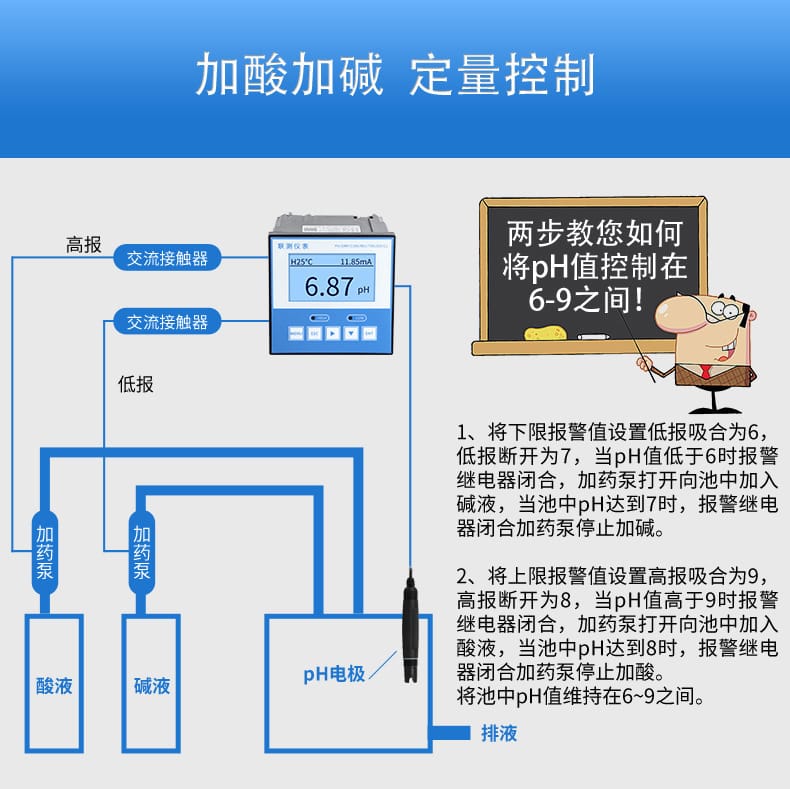

做酸碱加药控制的时候，高低报的吸合值和断开值要配好。举个例子，要把pH控制在6到9之间：低报吸合设6，加碱；低报断开设7，停碱；高报吸合设9，加酸；高报断开设8，停酸。这四个值设反了，泵会一直打或者一直不打。
华东一家电镀厂的含铬废水车间，调节池加碱沉淀，pH要压在8左右。原来的配置是普通复合电极，用了不到两个月就开始漂，一周得拆下来洗一次，液接界被金属离子糊住，洗完隔天又漂。后来换成SIN-PH-7002半球泡电极，双重液接界抗堵塞，控制器还是原来的SIN-PH163S，4~20mA进加药泵。现场反馈清洗周期从一周拉到一个月左右，加碱量也比以前稳。
再讲一个自来水厂的二级泵房。这个点位水不脏，麻烦在泵房潮湿、柜面空间也小，控制器装上去得扛得住水汽。配置是SIN-pH6.3加SIN-PH-6001复合污水电极，IP54面板，开孔93×93，正合适。RS485接进厂区中控，运行人员在中控室看数。冬天水温掉到5℃上下，温补范围完全够用，投运一年多读数没怎么偏。
还有个热电厂脱硫塔的例子。浆液里石膏颗粒和硫化物多，普通电极的球泡很快结垢糊住，一个多月就得换一支。换上SIN-PH-7001平面脱硫电极，球泡做成平面隐藏式，浆液冲刷时挂不住料。控制器换成SIN-pH8.0，带记录和清洗功能，IP65顶得住塔区粉尘和水汽。现场反馈人工清洗从每周一次降到每月一次，标定周期也跟着拉长。
三个案例说到底是同一件事：电极匹配比控制器型号更影响使用成本。你把介质成分、温度、压力、安装方式这四点报清楚，选型基本不会错。
