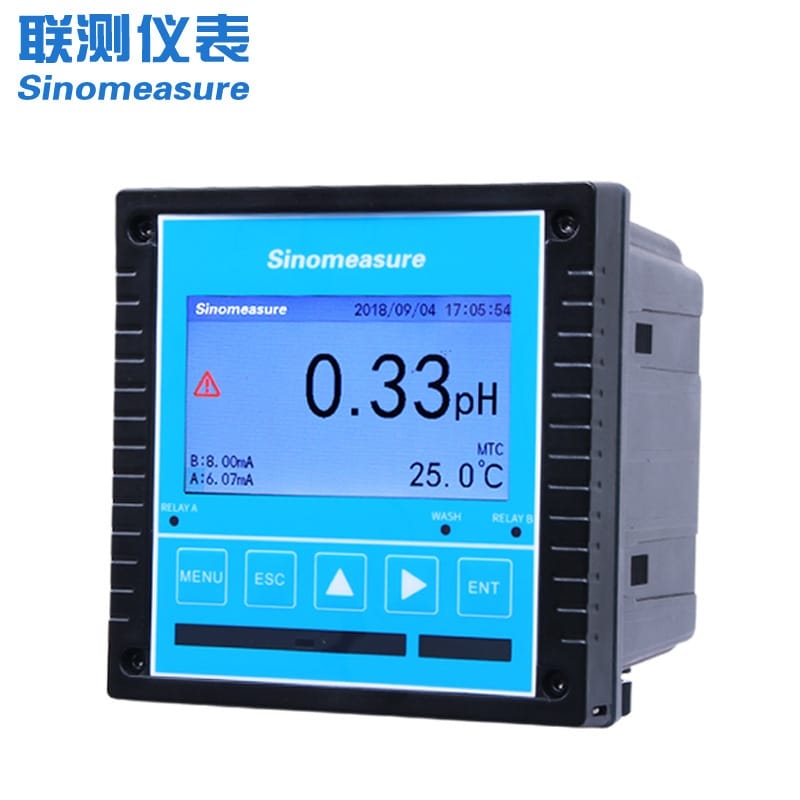

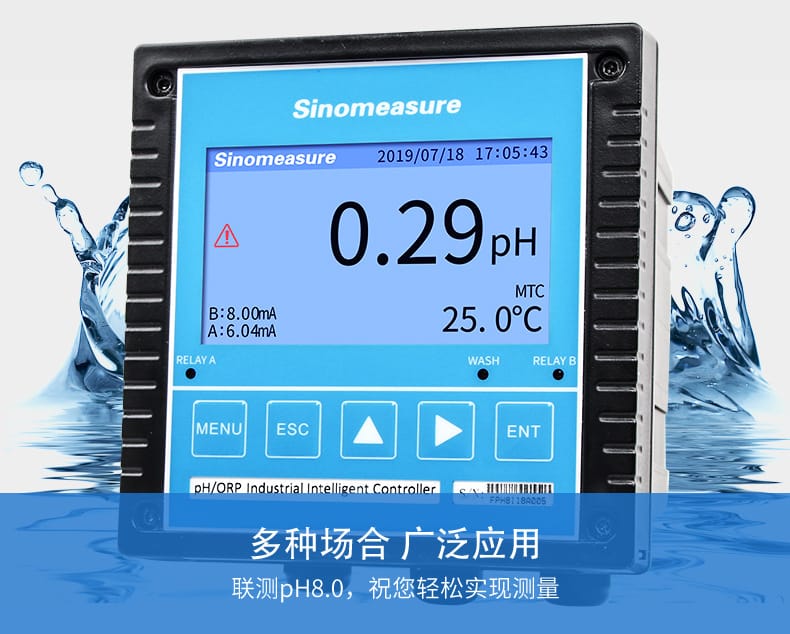

联测这台工业pH计自动控制器把测量、变送、报警和通讯装在同一台144mm见方的壳子里，是挂在现场连续运行的在线式仪表，产品目录里也按ORP分析仪的名义销售。它是该系列的第三代机型，主机对电极基本不设限，从复合污水电极到特殊行业定制电极一共六款都能配。真决定这台表能不能在某个工况活下去的，往往不是主机，而是配了哪一支电极。

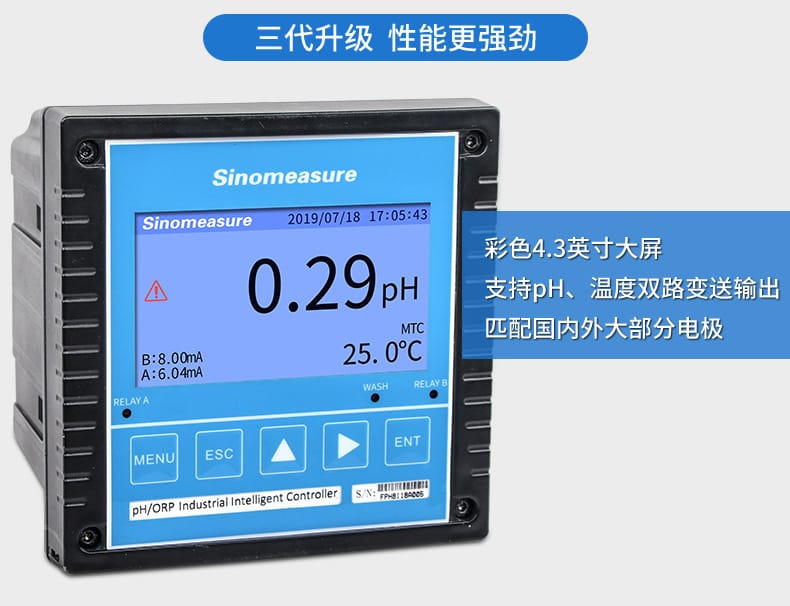

三代升级改的主要是两处。电极适配范围放宽之后，同一台控制器可以覆盖从生活污水到130℃高温介质的场景；人机界面换成彩色屏，标定、报警值、输出量程都能在屏上直接改，现场调试的人不用翻手册也能把常用参数找出来。

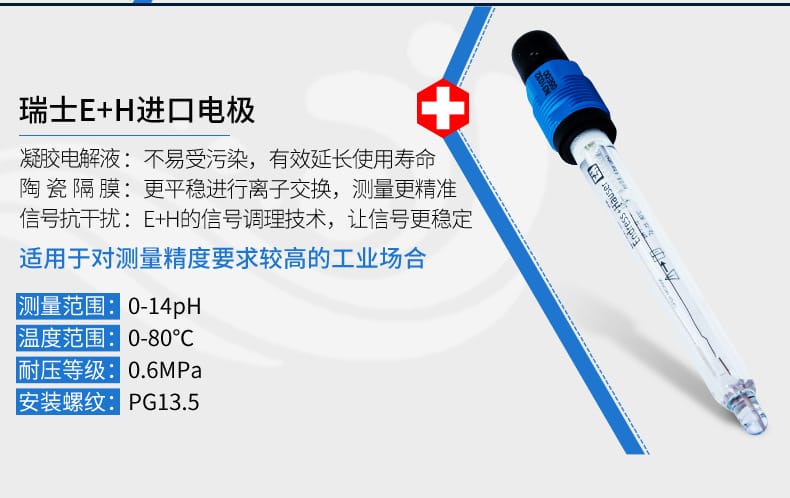

电极部分走的是德系路线。联测与德国JUMO、瑞士E+H有合作，耐用电极可以配套供货，成套买的好处是螺纹尺寸、参比结构、温补元件事先匹配过，不会出现主机到货才发现电极装不上的情况。

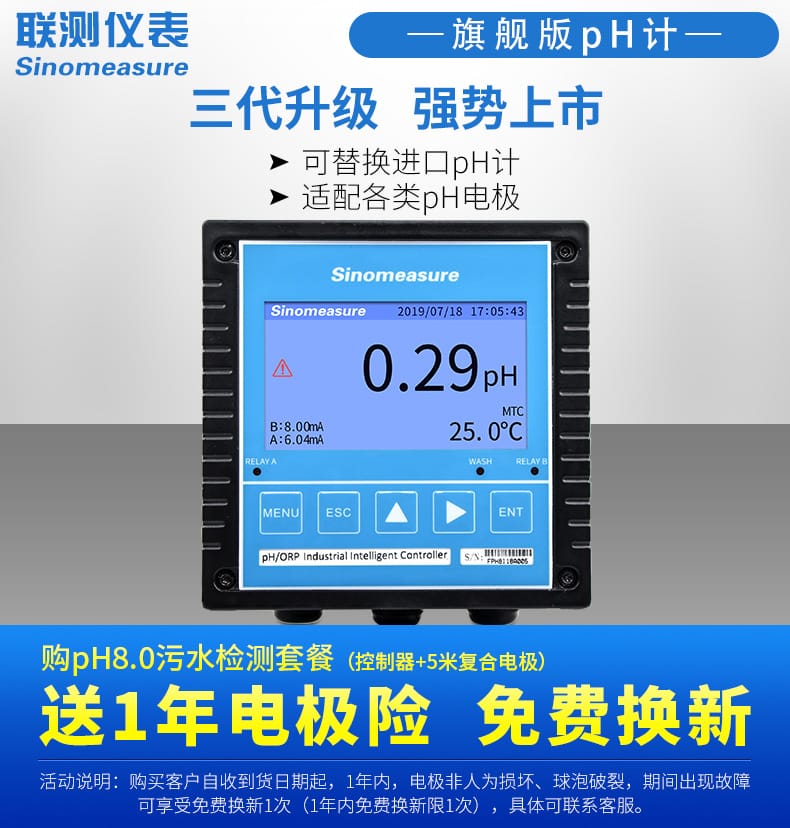

还有一项和电极直接挂钩的售后：购买即享1年电极险金，非人为损坏可免费换新一次。电极在这类仪表里属于消耗最快的一件，这条政策实际降低的是第一年的运行成本。

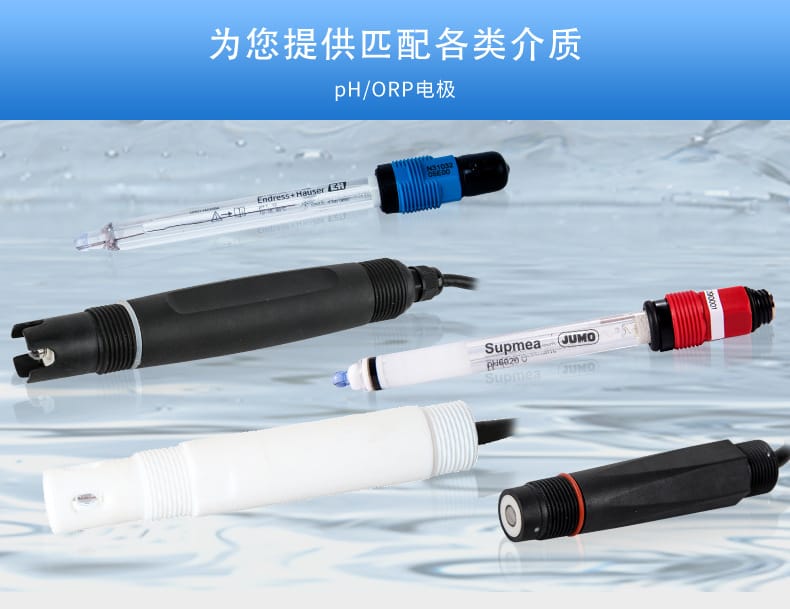

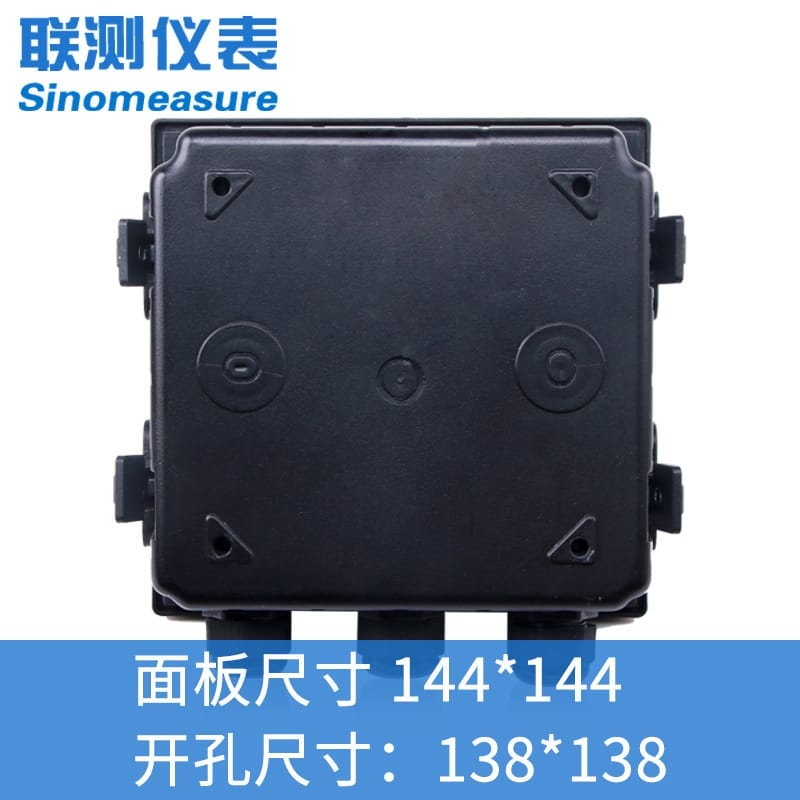

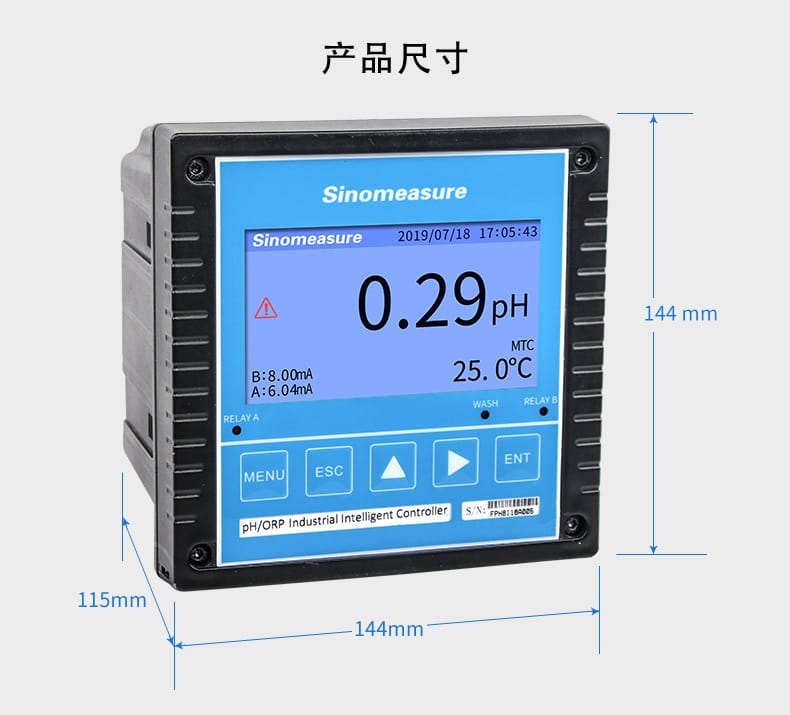

主机测量范围0–14pH，外形尺寸144mm×115mm×144mm，供电为AC220V，显示屏为4.3英寸彩色。ORP测量随所配电极切换，量程在订货时按实际工况确认。六款配套电极的安装螺纹统一为PG13.5，耐压等级都是0.6MPa，差别集中在允许温度和膜面结构上。
| 配套电极 | 温度范围 | 耐压等级 | 安装螺纹 |
|---|---|---|---|

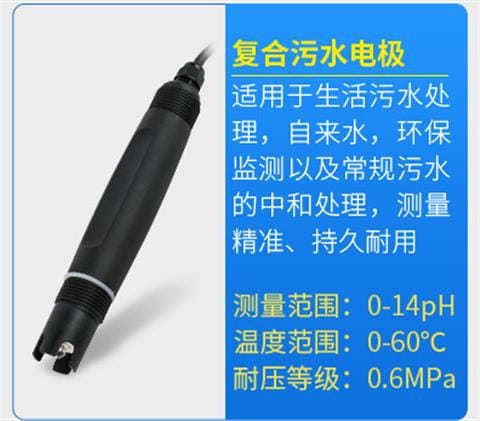

| 复合污水电极 | 0–60℃ | 0.6MPa | PG13.5 |

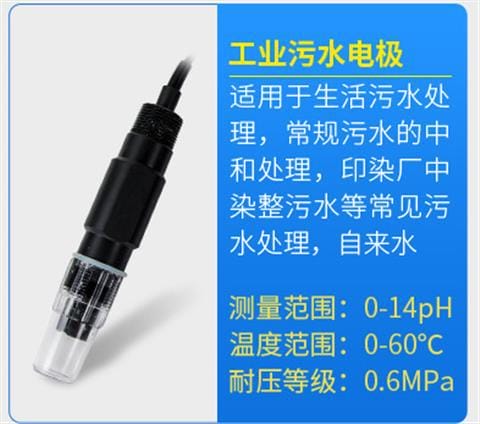

| 工业污水电极 | 0–60℃ | 0.6MPa | PG13.5 |

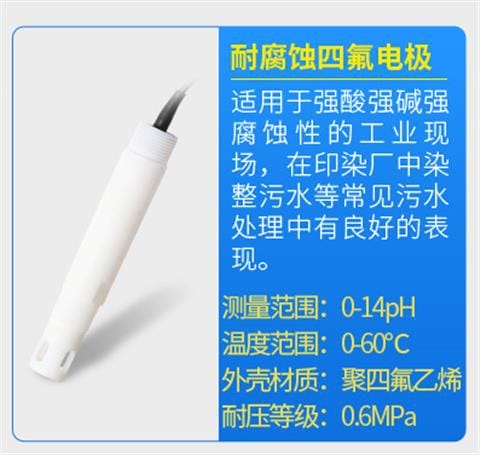

| 耐腐蚀四氟电极 | 0–60℃ | 0.6MPa | PG13.5 |
| 平面脱硫电极 | 0–80℃ | 0.6MPa | PG13.5 |
| 双液接电镀电极 | 0–60℃ | 0.6MPa | PG13.5 |

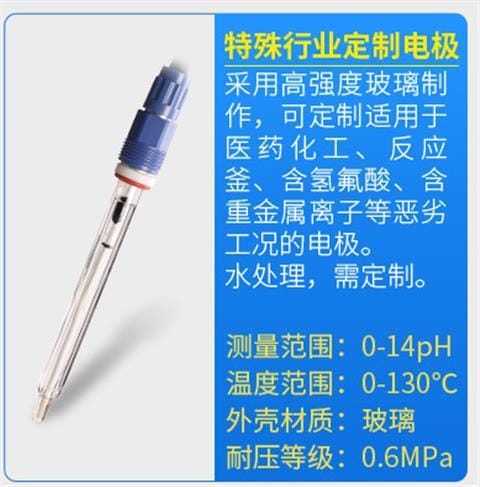

| 特殊行业定制电极 | 0–130℃ | 0.6MPa | PG13.5 |
表里的温度指的是电极接液部分允许的连续工作温度，不是环境温度，选型时别把两者混起来看。0–60℃这一档覆盖了绝大多数污水和电镀槽液，平面脱硫电极多出的20℃余量是为脱硫浆液留的，130℃那一档只有定制电极做得到。

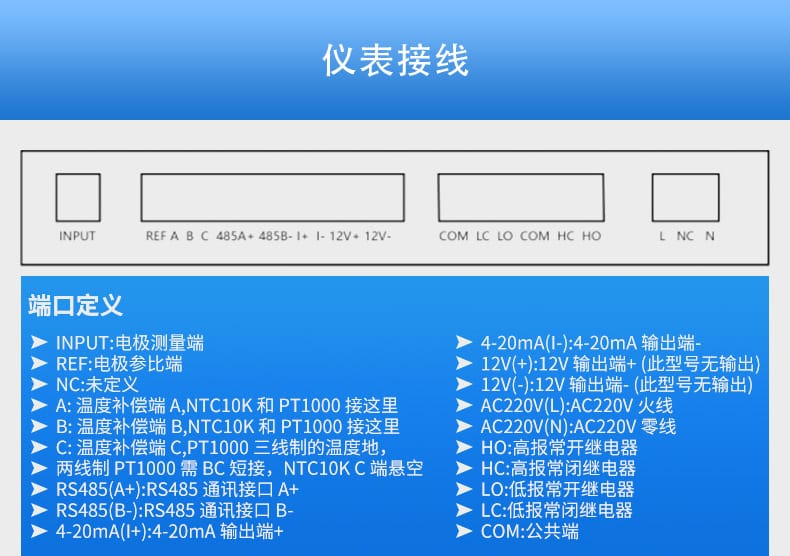

接线端口的定义在出厂时已经固定，接线前对照一遍可以省掉很多排查时间。
| 端口标识 | 功能说明 |
|---|---|
| INPUT | 电极测量端 |
| REF | 电极参比端 |
| A/B/C | 温度补偿端 |
| 4-20mA（I+/I-） | 4-20mA输出端 |
| RS485（A+/B-） | RS485通讯接口 |
| HO/HC | 高报常开/常闭继电器 |
| LO/LC | 低报常开/常闭继电器 |
| AC220V（L/N） | AC220V电源输入端 |

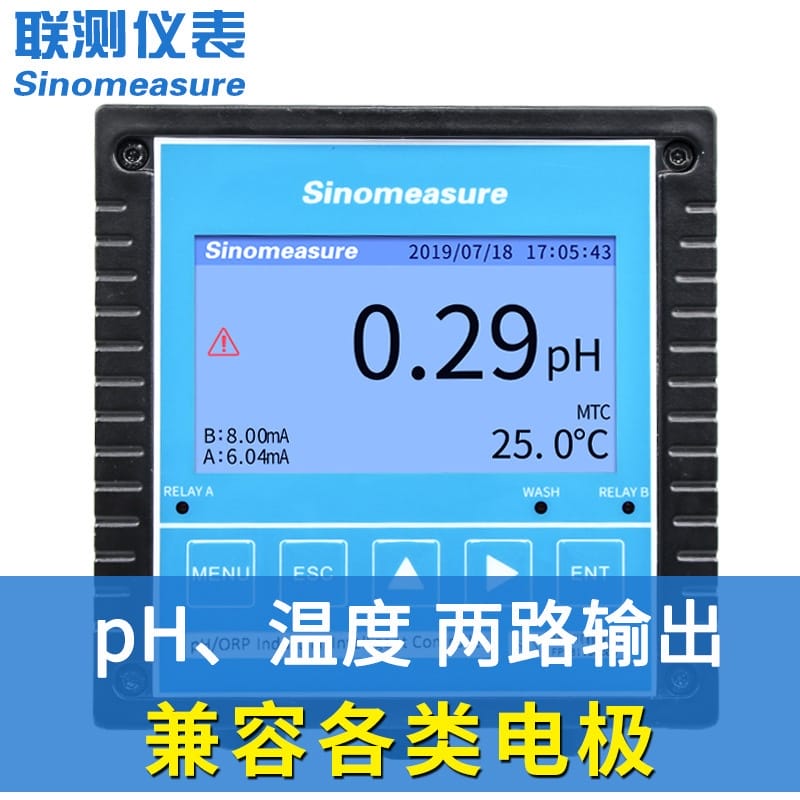

4-20mA与RS485是两条独立的输出通道，前者接记录仪或PLC的模拟量口，后者用于组网上传。温度补偿用的是A/B/C三点接线，温补元件不单独占输出通道，pH与温度可以同时送给两台上位设备。

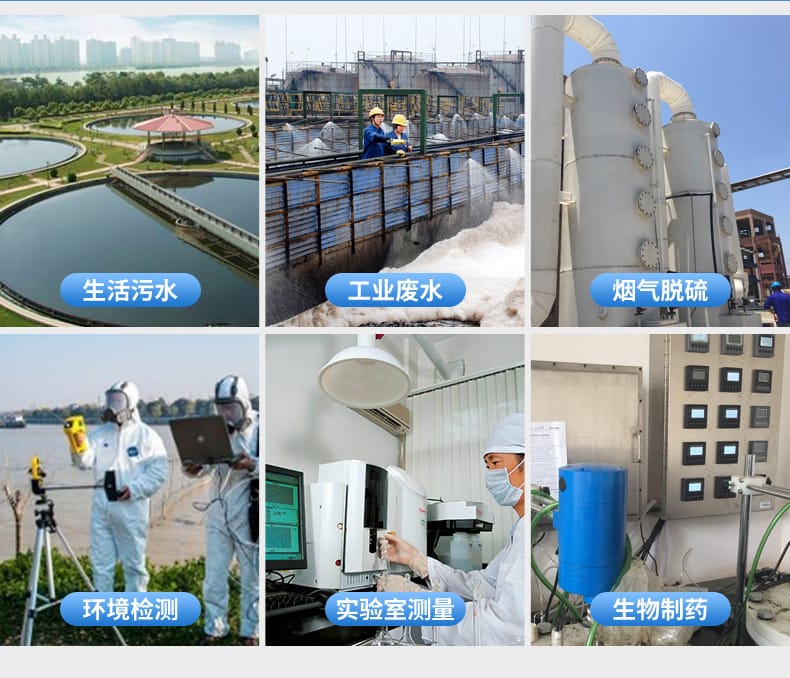

生活污水和工业废水的在线监测是这台控制器最主要的去处。这两类水体悬浮物多、水质波动大，电极表面几天就会挂上一层污物，选型时优先看抗污染结构而不是精度指标。

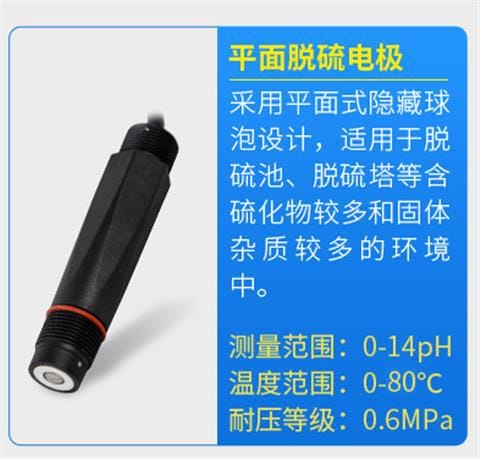

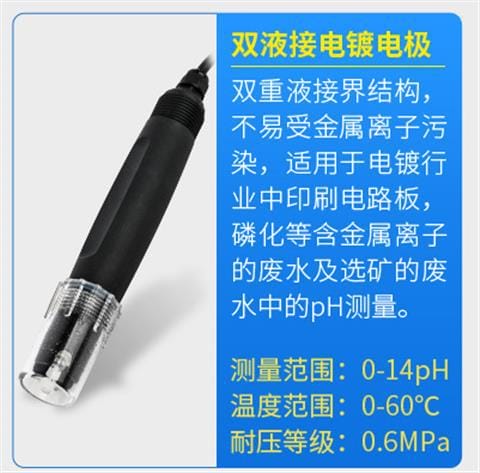

烟气脱硫的工况差别很大，浆液含固量高、带磨蚀性，还容易在膜面结垢，所以配的是平面脱硫电极，它的膜面形态与常规球泡不同，不容易被糊住。电镀和表面处理线的槽液含重金属离子，会把参比电极毒化，双液接电镀电极的双液接结构就是为这类介质准备的。环境检测和实验室测量更看重读数重复性，常见做法是把控制器装在采样点附近，用4-20mA把信号送到记录设备。生物制药对清洗和灭菌有要求，接液材质要能耐受清洗流程。
控制器采用AC220V供电，接线时电源线、4-20mA、RS485和继电器触点要分开走线，别把强弱电捆在同一根线槽里，干扰一旦串进测量回路，读数会以零点漂移的形式表现出来，很难查。安装方式为壁挂式或管道安装，具体位置按电极类型决定：浸入式安装要保证膜头完全浸没且不被气泡冲刷，流通式安装要留出足够流速。
不建议把控制器直接装在敞开的酸雾、碱雾环境里，壳体虽有防护，长期暴露仍会顺着接线口和缝隙被腐蚀。户外安装建议加遮阳防雨罩，接线口朝下，凝露才有地方走。
电极是这类仪表里消耗最快的一件，维护节奏基本决定了读数准不准。
校准间隔没有统一答案。脱硫浆液、电镀槽液这类基体复杂的场合，电极表面很容易变化，按季度走往往偏长；生活污水这类相对温和的水体，按季度校准是够用的。判断依据可以看标定时的斜率，斜率掉得明显就该提前处理。
联测在全国设有20余个办事处，可提供上门调试、培训和指导安装；产品本身累计服务超过529,996位客户，销往160多个国家和地区。
这个系列只有一款主机，选型的功夫几乎全花在电极上。介质成分、工作温度、是否含固、有没有腐蚀性，把这四项报清楚，型号基本就定下来了。
| 使用场景 | 优先选择 | 原因 |
|---|---|---|
| 生活污水、一般水处理 | 复合污水电极 | 抗污染结构，性价比合适 |
| 含油、含固量高的工业废水 | 工业污水电极 | 膜面更耐堵塞，清洗间隔长 |
| 强酸强碱、含腐蚀性介质 | 耐腐蚀四氟电极 | 接液部分用四氟材质，耐化学腐蚀 |
| 烟气脱硫浆液 | 平面脱硫电极 | 平面膜不易结垢，温度余量更大 |
| 电镀、含重金属槽液 | 双液接电镀电极 | 双液接参比，抗中毒能力强 |
| 高温介质 | 特殊行业定制电极 | 常规电极耐不住，需要按介质开规格 |
如果现场测的是氧化还原电位而不是酸碱度，同一台控制器换一支ORP电极即可使用，量程和标液按订货时确认的配置走。有一点要留意，pH电极和ORP电极不能互相顶替，两者测的是不同的电化学量，硬接上去只会得到一组没有意义的数据。
联测本身承接OEM代工，特殊行业的定制电极按现场介质、温度和压力条件开规格，交付周期比标准品长，项目排期要提前算进去。
订货前把介质、温度、压力和是否含固这四项一次报清楚，比装上去不合适再换电极省事得多。六款电极的接口都是PG13.5，能互装不代表能互换，温度和介质对不上，装上去也撑不了多久。
以上页面中数据，均由我司实验室提供，如有疑问，请联系旺旺客服
