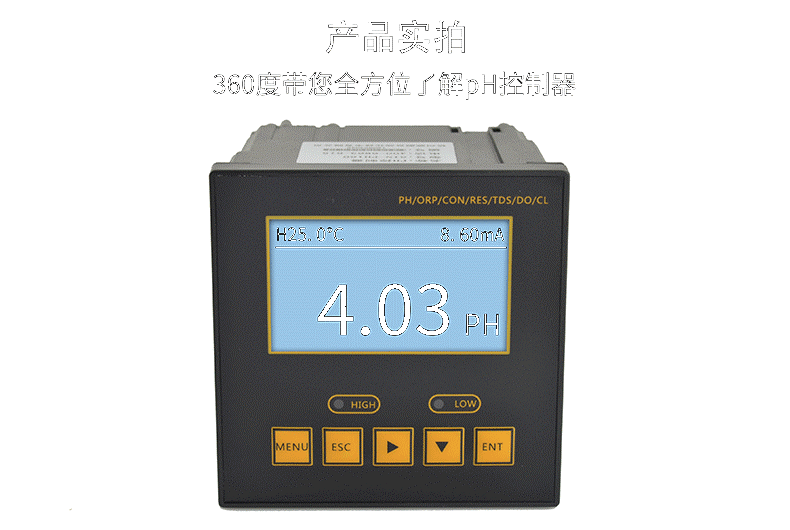

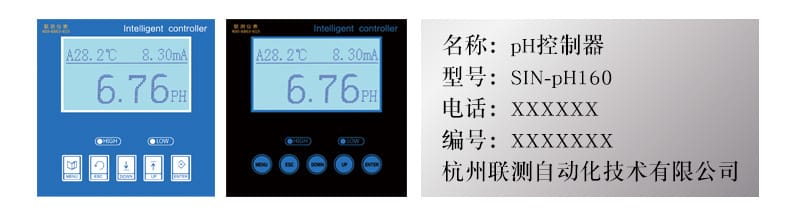

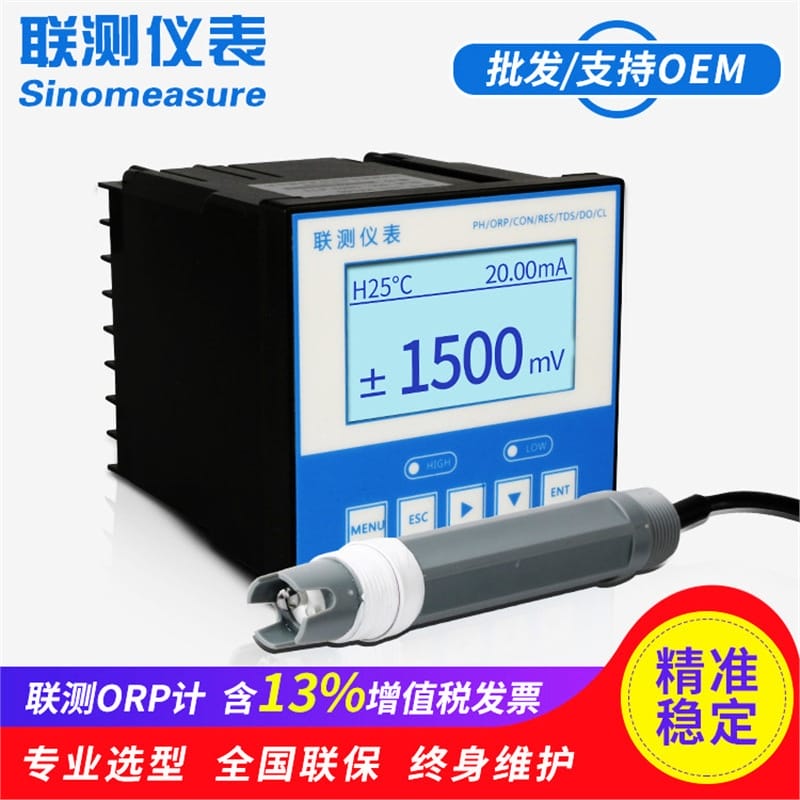

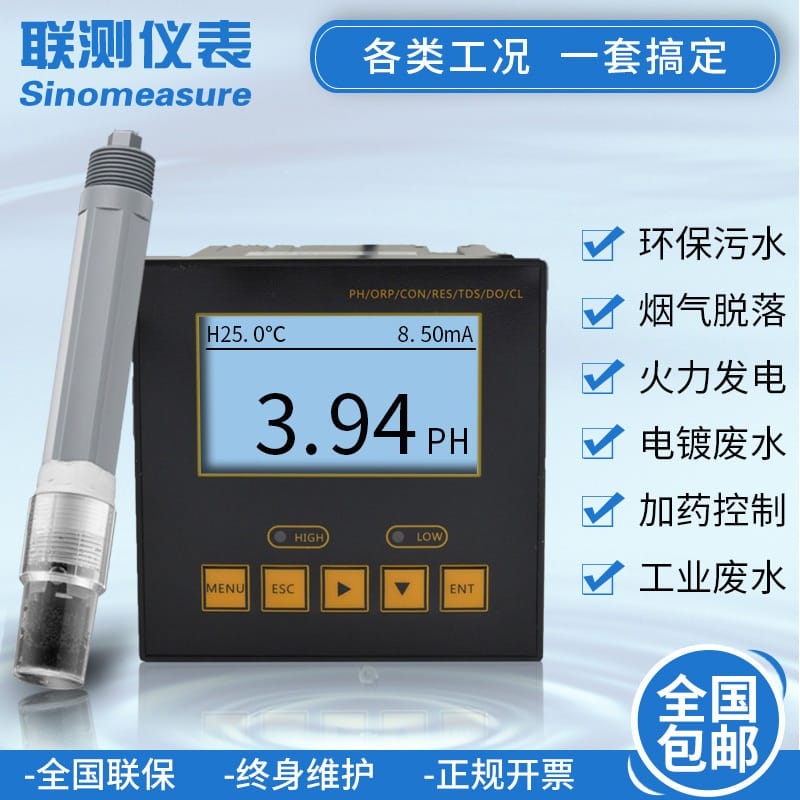

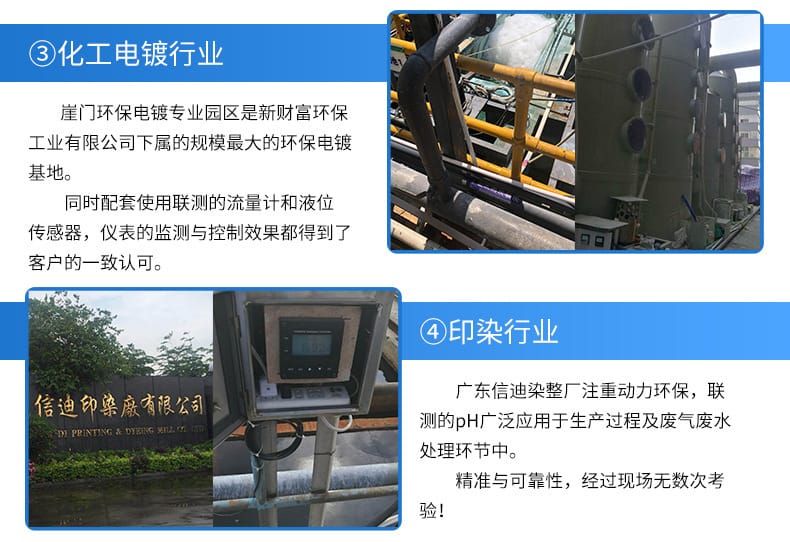

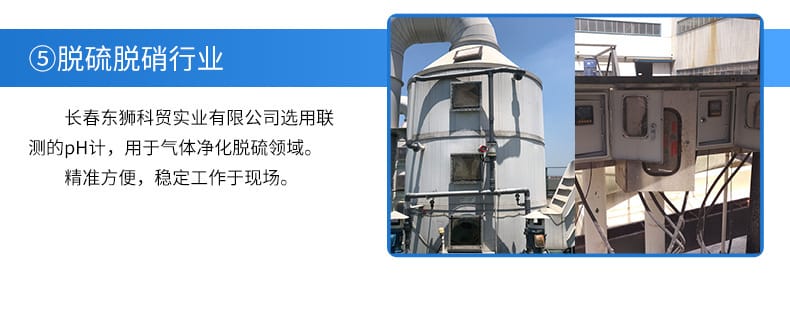

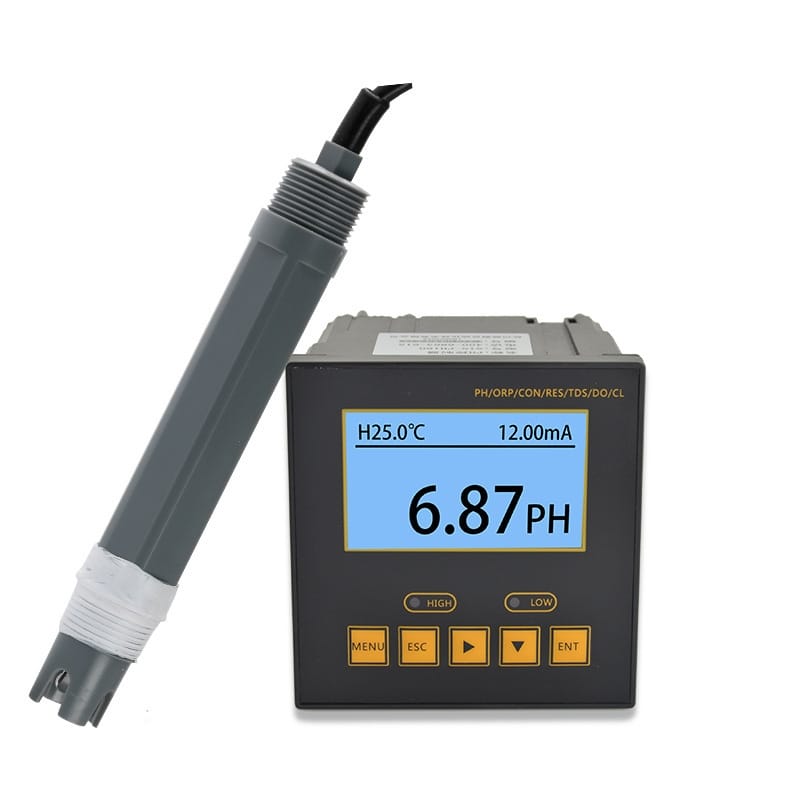

杭州联测的 SIN-pH160，是一台 pH 和 ORP 二合一的工业控制器。柜门上印的型号就这一个，你接上 ORP 电极，它测的就是氧化还原电位，单位 mV。这表在污水厂、电镀线、脱硫塔底下的配电室里到处都能见到，面板 96×96，柜门开个方孔嵌进去就装好。
我带你走一遍。从它凭什么扛得住现场，到参数怎么对，再到装的时候哪一步别图省事，最后是几个你早晚会碰上的故障。

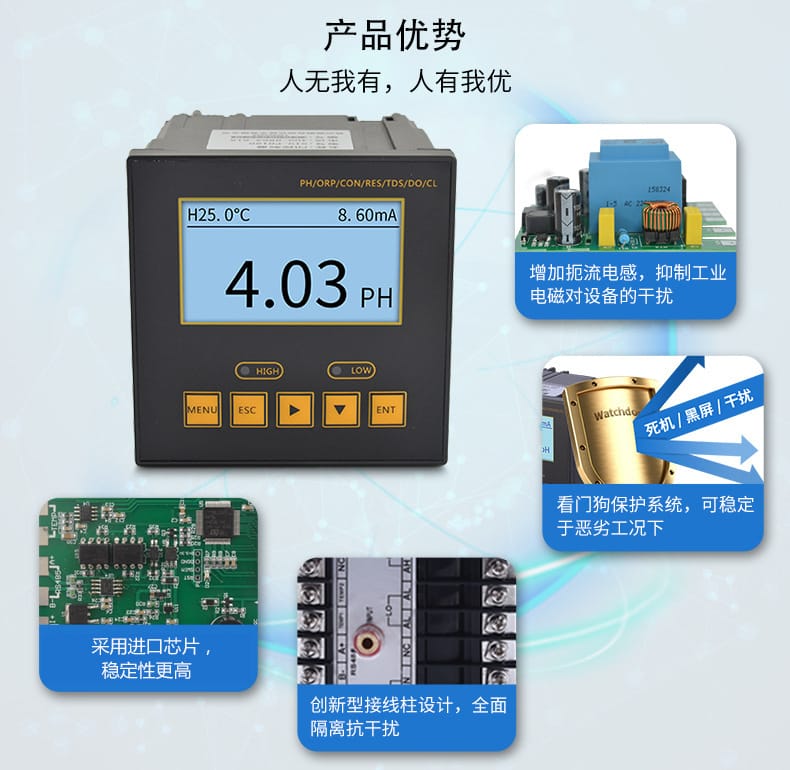

SIN-pH160 的底子是一块带看门狗的板子。程序跑飞了它自己复位，不会停在黑屏或者一个假读数上。现场最怕的是表还亮着、数字却不动了，操作工照着假数据加药，这比坏表还麻烦。
抗干扰是它下功夫的地方。主板加了扼流电感，接线柱做成隔离式的，强电和弱信号塞在同一个柜子里也不太串。这一条对 ORP 尤其重要，因为 ORP 电极出来的是高阻信号，稍微串一点干扰，读数就敢给你跳几十毫伏。
供电默认是 AC220V、50Hz，也能定制 DC24V。这个别小看，有些改造过的柜子里只有 DC24V，订货时不说清楚，货到了现场你得自己加一个电源模块，柜内空间还未必够。

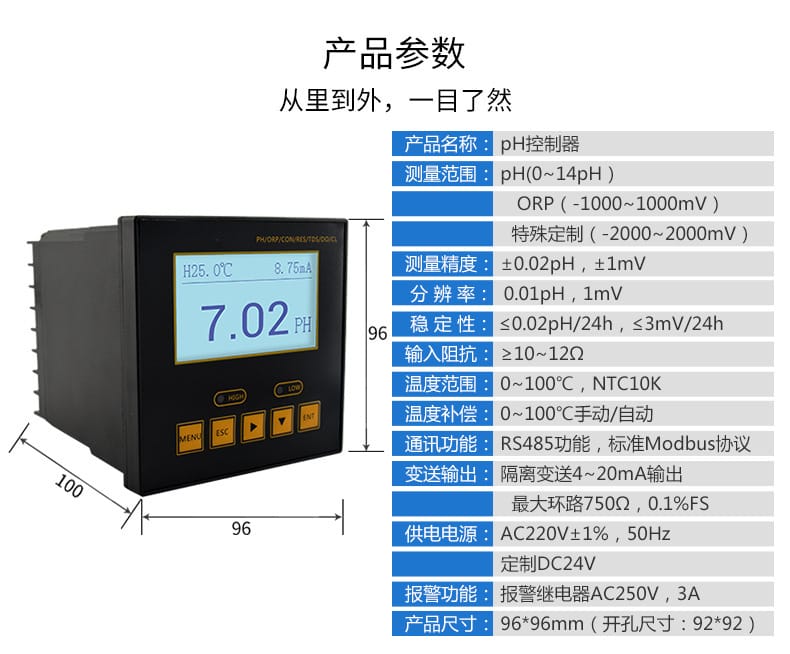

下表按 SIN-pH160 的标准配置列。ORP 那一栏是重点，标准量程 ±1000mV，你测的是次氯酸钠投加、臭氧氧化还是铬酸还原，先看信号落在不落在这个范围内。
| 参数名称 | 参数值 |
|---|---|
| 产品型号 | SIN-pH160 |
| 产品类型 | pH/ORP 控制器，一台表两种测量 |
| pH 测量范围 | 0~14pH |

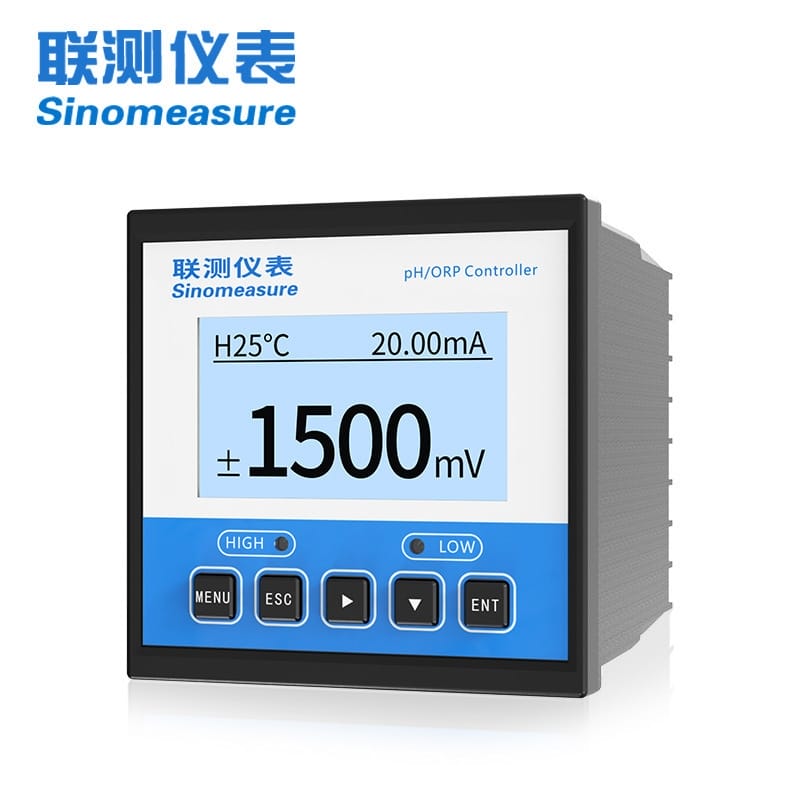

| ORP 测量范围 | -1000~1000mV，可定制 -2000~2000mV |
| 测量精度 | ±0.02pH，±1mV |
| 分辨率 | 0.01pH，1mV |
| 稳定性 | ≤0.02pH/24h，≤3mV/24h |
| 输入阻抗 | ≥10^12Ω |
| 温度范围 | 0~100℃，NTC10K |
| 温度补偿 | 0~100℃，手动或自动 |
| 通讯 | RS485，标准 Modbus 协议 |
| 变送输出 | 隔离 4~20mA，最大环路 750Ω |
| 供电电源 | AC220V 50Hz，可定制 DC24V |
| 报警继电器 | AC250V，3A |
| 外形与开孔 | 96×96mm，开孔 92×92mm |
输入阻抗 ≥10^12Ω 这一条对 ORP 是硬指标。ORP 电极内阻高，前置放大输入阻抗不够，数字就飘。定制宽量程版做到 ±2000mV，分辨率还是 1mV，但配套电极和标定液得跟得上，表能测不等于整套系统测得住。

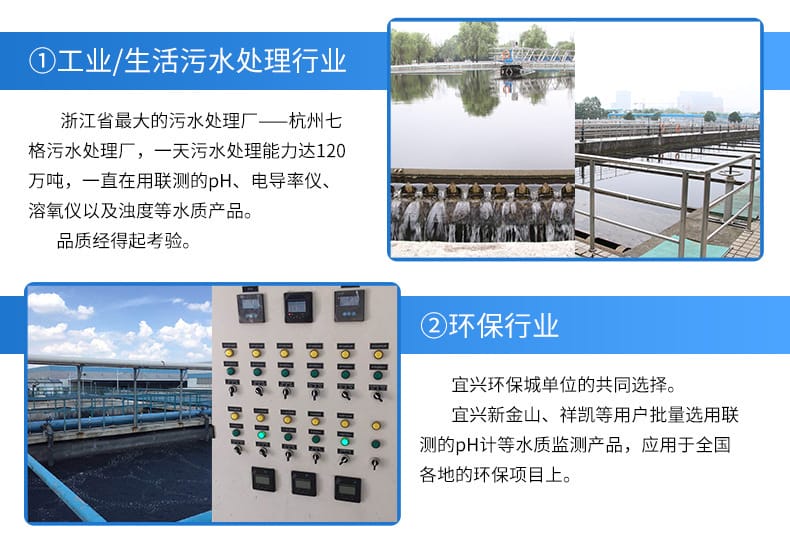

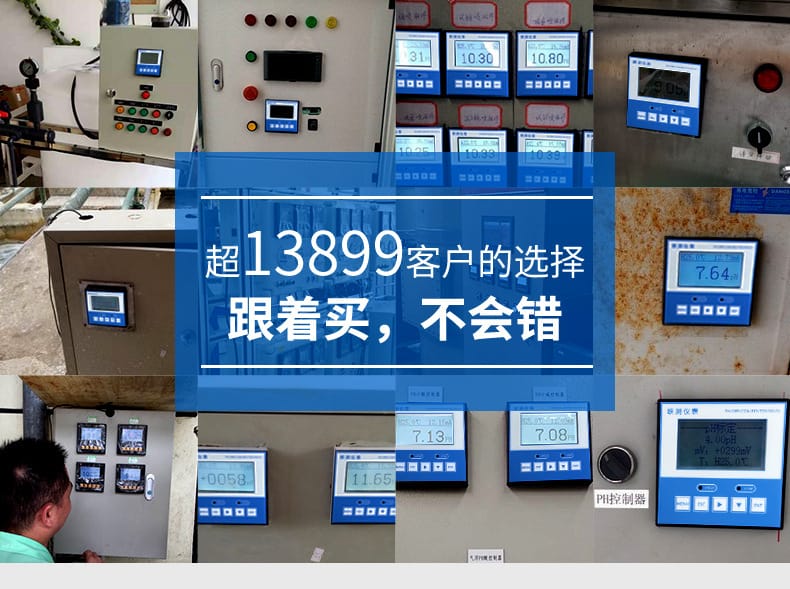

用得最多的是污水处理。杭州七格污水处理厂日处理量120万吨，那种规模的大厂里 pH、电导、溶氧、浊度是一整套连着测的，ORP 通常挂在厌氧段和加药口后面，看反硝化到什么程度、氧化剂投加够不够。
这些工况有个共通点：电磁环境脏、介质也脏。电极泡在池子里，油污、结垢、硫化物附着都躲不掉，所以表本身的抗干扰只是下限，电极怎么装、多久洗一次，往往才决定这套东西能不能长期用住。
SIN-pH160 是盘装表，嵌柜门。装法就那几步，动手前看清楚。
接线柱是隔离式的，这是好事，但前提是柜体接地真做到位。接地排虚接，扼流电感和隔离设计的劲儿就使不出来，信号照样跳。
ORP 电极本体尽量靠近取样点装，前置放大到表的这段线别拉太长。实在要拉，用带屏蔽的专用电缆，接头处做好防水。
标定是这台表最容易被敷衍的一步。ORP 的标准液不像 pH 那样随手配得准，液一失效，标出来的斜率是假的，后面所有数据都跟着偏。

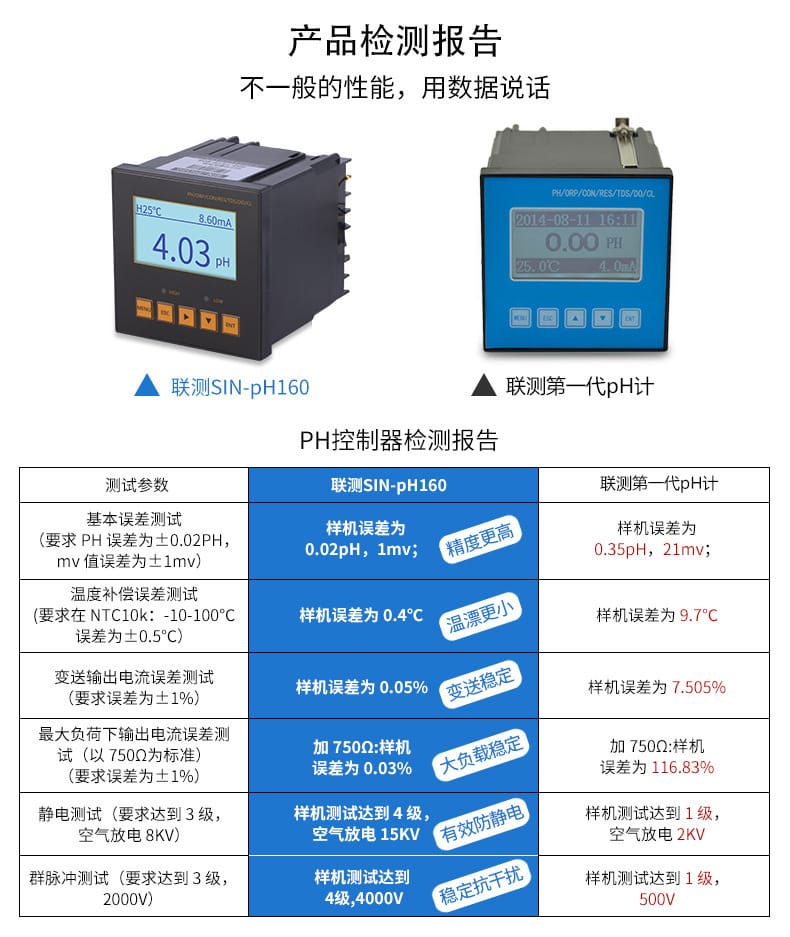

表本身扛得住 15KV 静电和 4000V 群脉冲，这不等于接线可以随便来。柜内有变频器、接触器的时候，强电冲击还是靠规范接线和可靠接地去挡，别把防护等级当成免责条款。
下面这四种，是我在现场见得最多的。排查顺序记牢：先电极和线，再电源和接地，最后才动表里的参数。
先看电极，再看线，最后才怀疑表。把电极从池子里提出来，纯水冲干净泡进标定液，读数还跳，就去查屏蔽线是不是两头都接了地——两端接地形成地环流，跳得更厉害，改成信号侧单点接地。多半原因是电极球泡污染或者参比液接界堵了，稀盐酸泡一下再冲净，多数能救回来。处理完重新标定一遍再投用，别嫌麻烦。
先量供电。AC220V 现场电压偏低，或者柜里大接触器频繁吸合，表会被拉得反复复位。SIN-pH160 有看门狗，一般干扰过去它自己就起来了；要是死在那儿不恢复，断电重启，再确认供电是否稳定。多半是电源质量问题，加个稳压或者把表挪到另一路电源上。处理完把看门狗保护留着，别为了图省事去动内部参数。
先问化验是怎么做的，再看标定记录。ORP 受温度和介质影响大，实验室取样到测完，值已经变了，两边差几十毫伏很常见，差几百毫伏才有问题。多半是标定液失效，或者温度补偿没开、NTC 探头没接对。重新配液做一次标定，温度补偿设成自动，让 NTC10K 干活。
先算环路。最大环路电阻是 750Ω，你要是串了好几块表再进 DCS 的 250Ω 采样电阻，加上线阻，很容易超。多半是负载超了，或者两端不隔离、地电位差把电流拉偏。处理办法是减负载，或者给变送回路单独供电、确认隔离变送这一路是独立的。RS485 那边也顺手看一眼，屏蔽层同样别两端接地。
还有一句实在话：ORP 电极下水之前，先在池子边上用标定液把表标好、把量程和输出打完表，再放电极进去。在池子里泡过的电极拿回台面上标，前后差出来的那几十毫伏，你永远说不清是电极的事还是装的事。
