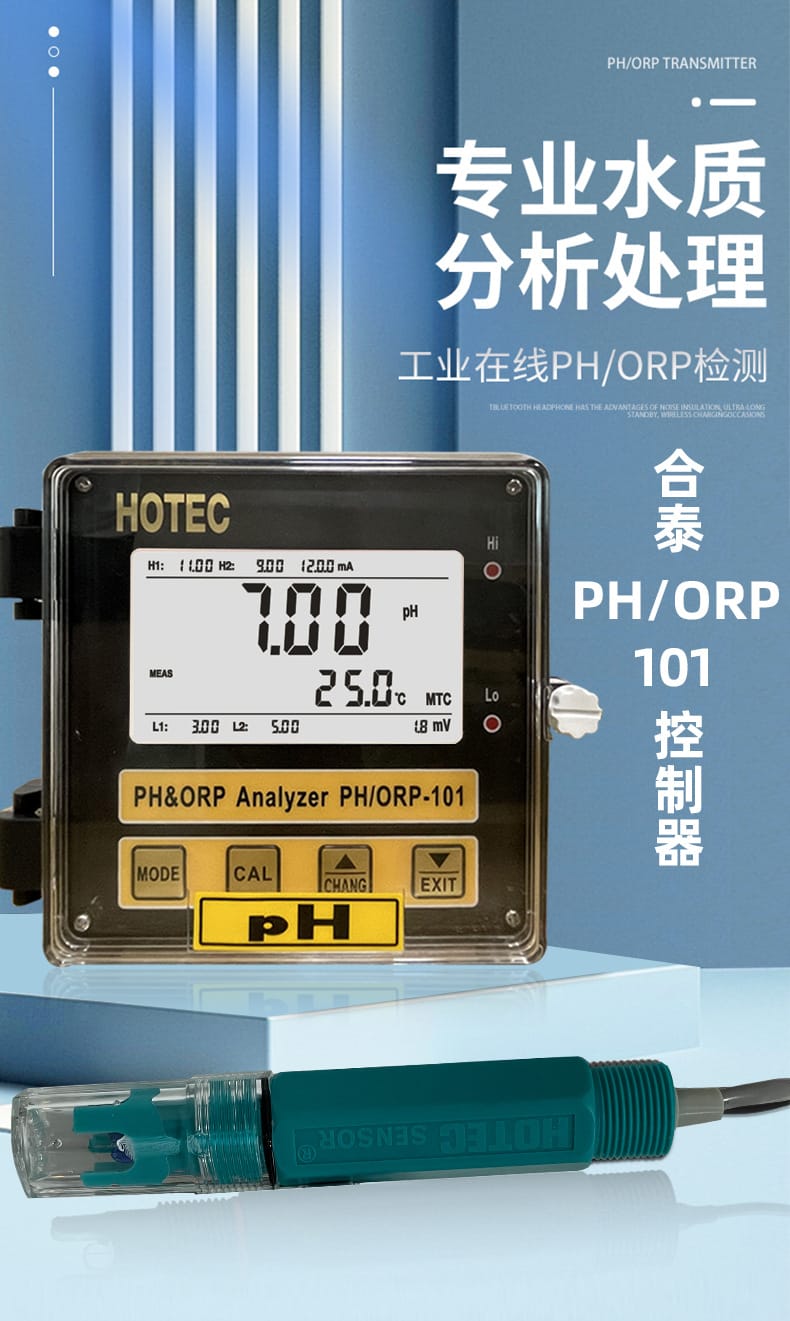

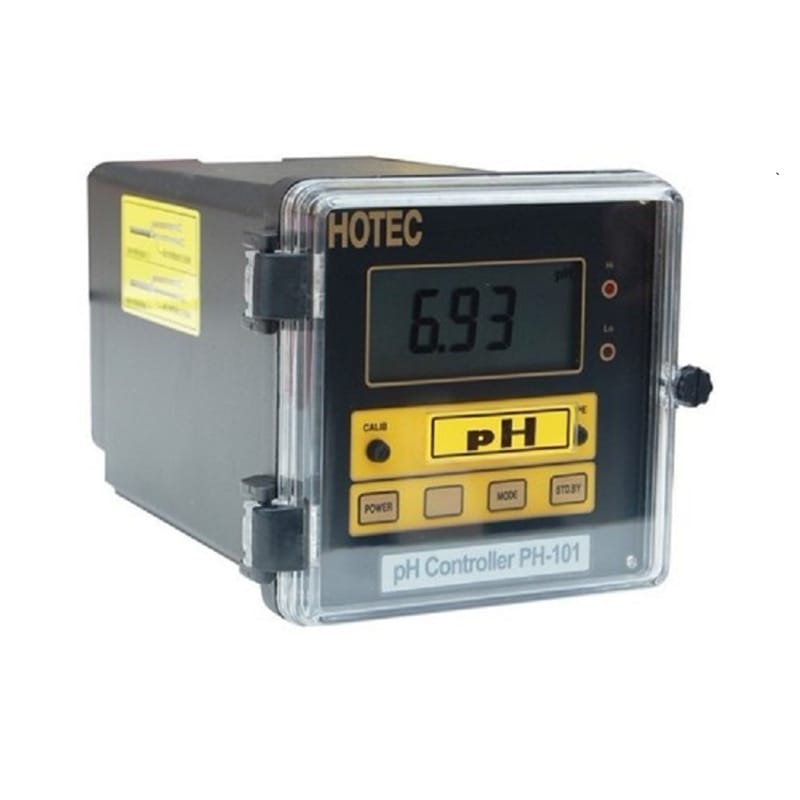

合泰PH-101这条产品线在工业在线pH计里算是个老面孔了，从最早的一代普通款一路做到三代多功能款，型号名字看着像同一个东西，实际内部的量程、温补、通讯能力差得不少。上海阔思电子有限公司作为合泰的代理与技术支持方，遇到过太多客户拿着"PH-101"四个字来问价，结果发现现场要测高温介质、要接RS-485上传数据，选的却是不带温补的一代机。所以这篇文章不按型号罗列，而是把PH-101、PH-101N、PH/ORP-101三代放在一张表里对照，把每一代的取舍说清楚。
先说共性：三代机都是盘装式结构，144×144mm面板尺寸，输入阻抗都做到≥10¹²Ω——这个数字别小看，pH电极本身是毫伏级高阻信号源，阻抗不够高，信号还没进ADC就被环境噪声吃掉了，±0.01pH的精度也就无从谈起。供电方面一代二代固定220VAC/50Hz，三代可以选24VDC。报警和变送输出三代保持一致：高低点开关量加4-20mA变送，两路常开常闭继电器，触点容量AC250V/3A。防护等级统一IP65，面板防尘防溅水，柜内安装够用，但别指望它泡在水里。

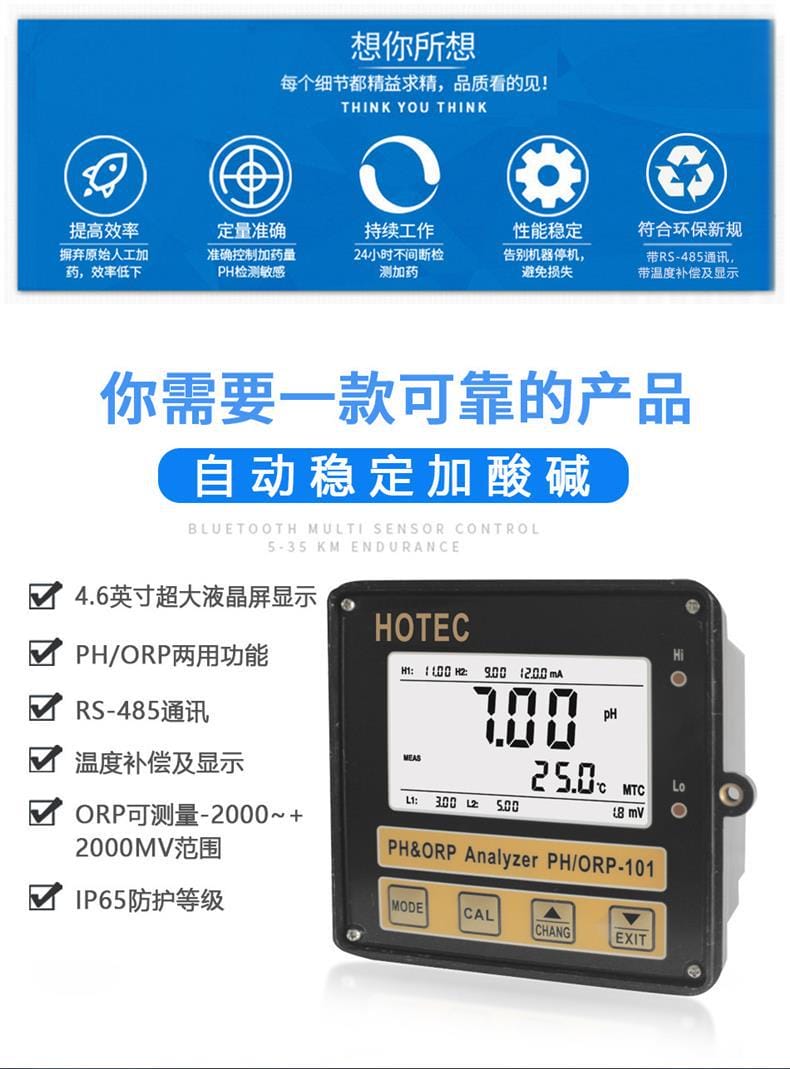

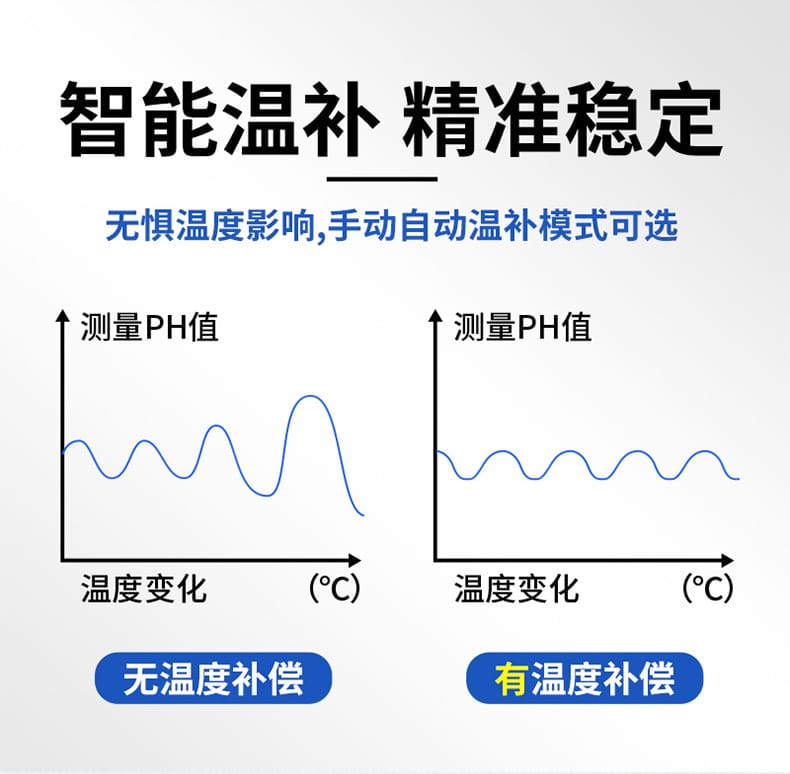

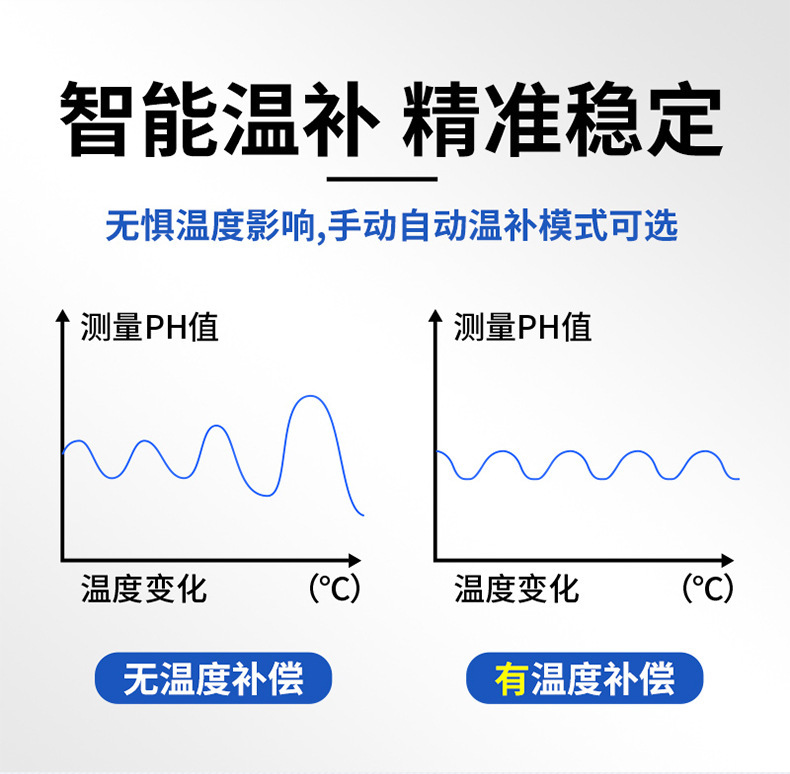

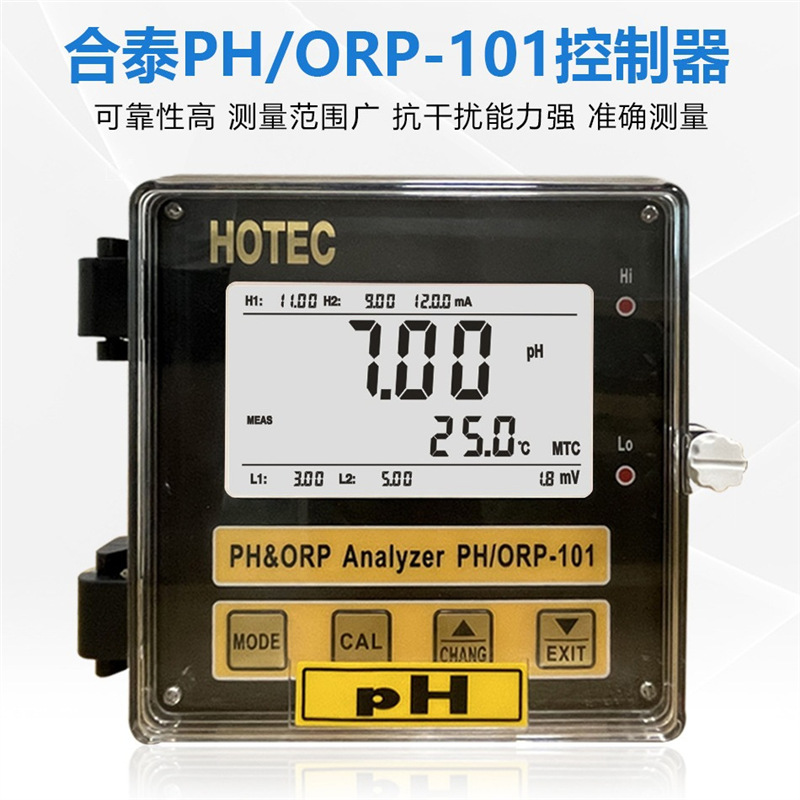

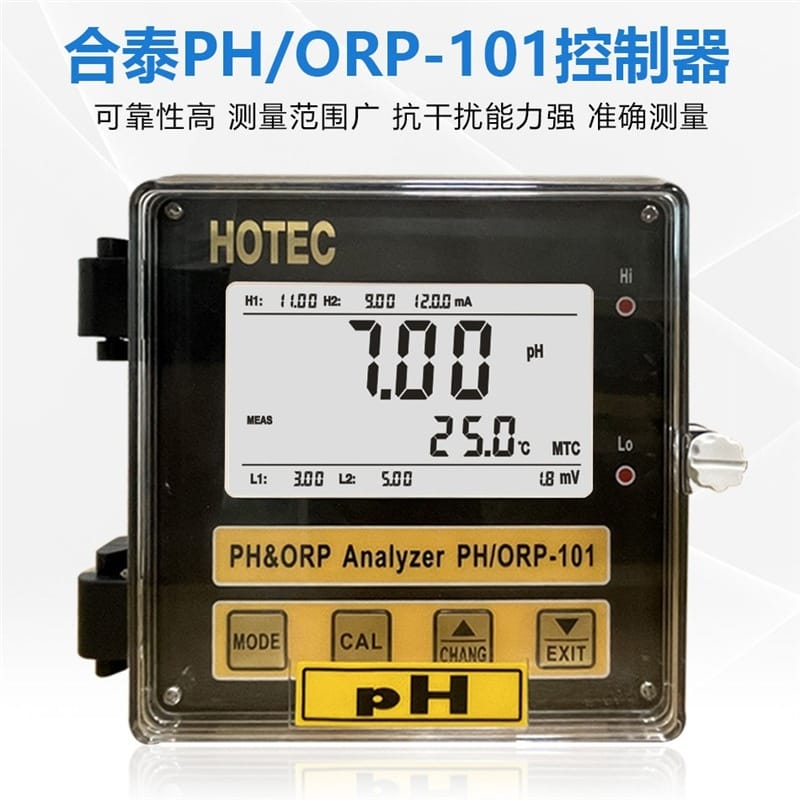

这条产品线的核心差异集中在三个地方：温度补偿、通讯能力、ORP量程。一代二代没有温补功能，测的是当前温度下的pH值，如果工艺温度波动大（比如反应釜从常温升到80℃），电极斜率变了，读数就会漂。三代PH/ORP-101补上了这一块，支持NTC50K和Pt1000两种温度传感器，手动或自动补偿，补偿范围0~130℃。这是三代机最值钱的地方，不是屏幕从3.5英寸换成4.6英寸那么简单。

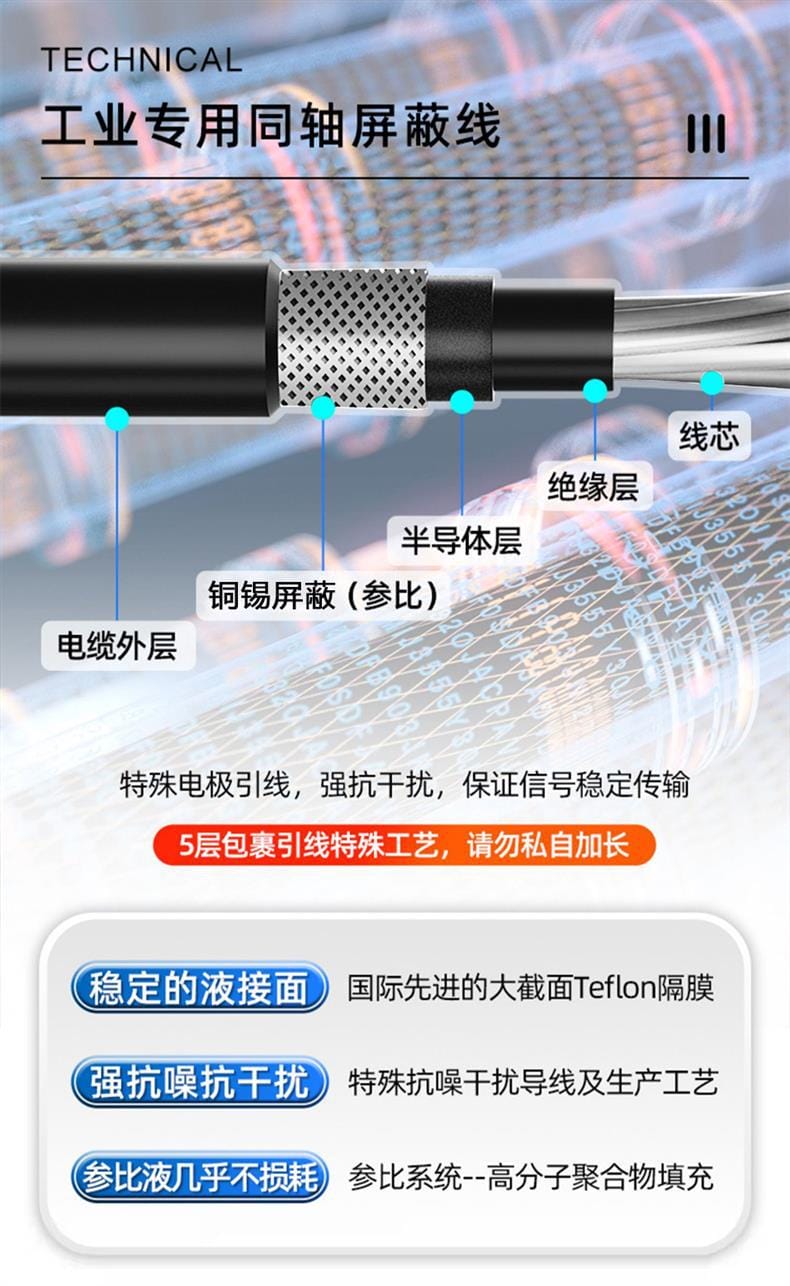

电极引线用的是五层包裹同轴屏蔽线，这个线不能自己剪了加长。有人现场嫌线短，中间接一段普通导线，信号立刻开始跳——高阻信号对线缆电容和屏蔽连续性极其敏感，合泰原厂线长就是按整套系统的抗干扰余量定的。

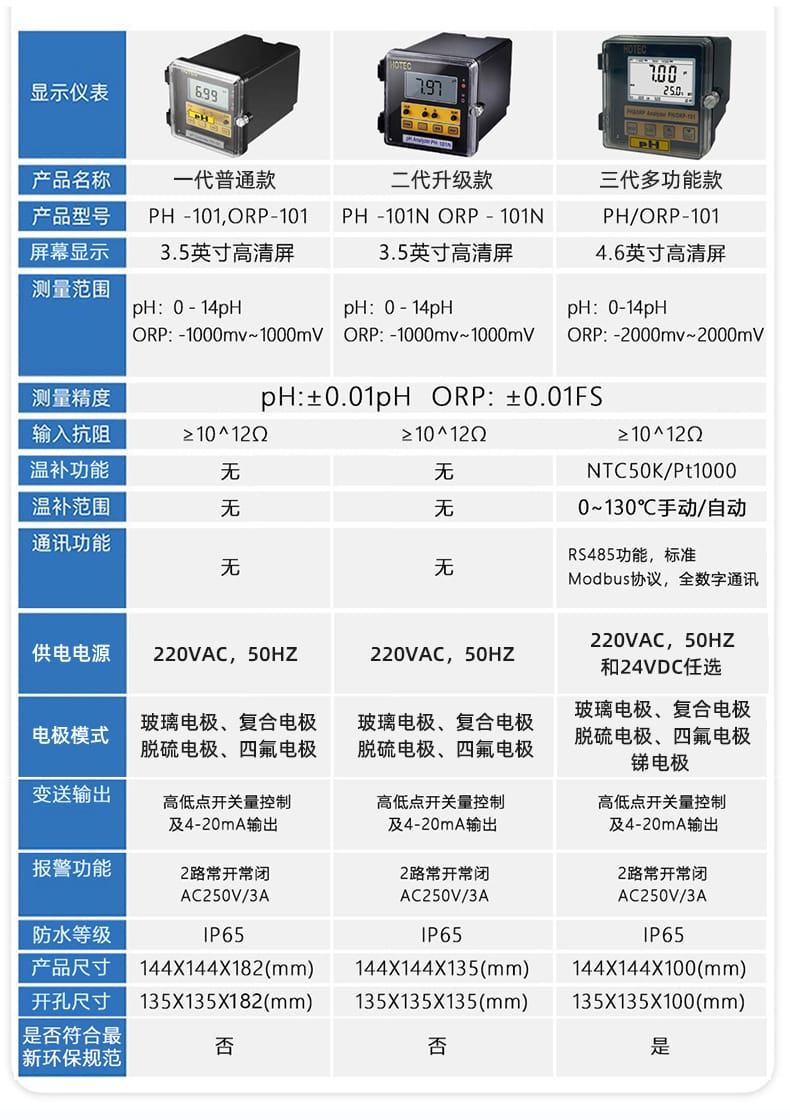

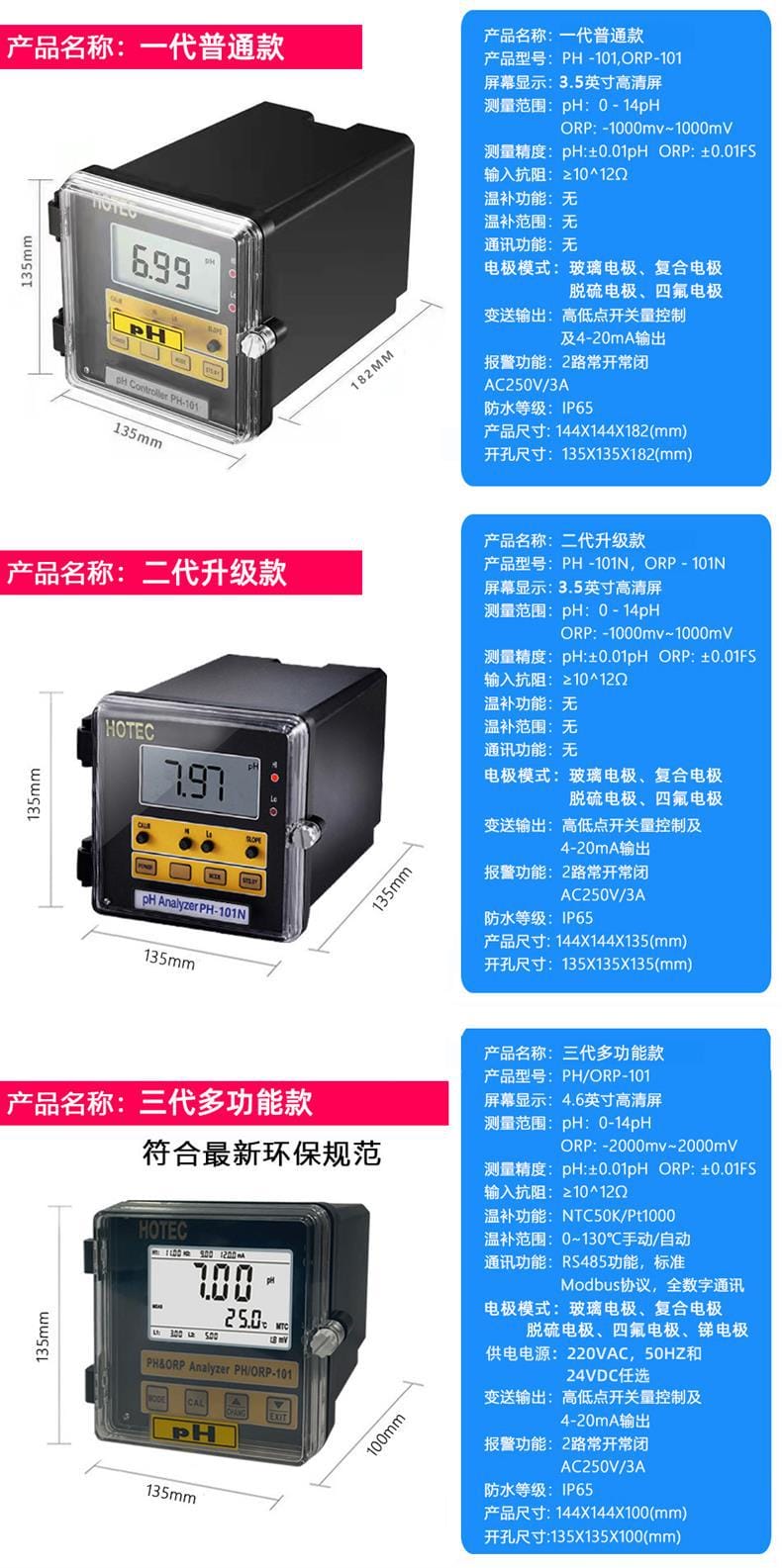

下面这张表把三代机的主要参数并排列出，选型时重点看温补、通讯、ORP量程和尺寸四行。尺寸差在机身深度上，一代182mm、二代135mm、三代100mm，柜内空间紧的话这个数字比精度还关键。
| 参数项 | 一代 PH-101/ORP-101 | 二代 PH-101N/ORP-101N | 三代 PH/ORP-101 |
|---|---|---|---|
| 屏幕 | 3.5英寸高清屏 | 3.5英寸高清屏 | 4.6英寸高清屏 |
| pH测量范围 | 0-14pH | 0-14pH | 0-14pH |
| ORP测量范围 | -1000~1000mV | -1000~1000mV | -2000~2000mV |
| 测量精度 | pH ±0.01pH / ORP ±0.01FS | pH ±0.01pH / ORP ±0.01FS | pH ±0.01pH / ORP ±0.01FS |
| 输入阻抗 | ≥10¹²Ω | ≥10¹²Ω | ≥10¹²Ω |
| 温度补偿 | 无 | 无 | NTC50K/Pt1000，手动/自动，0~130℃ |
| 通讯 | 无 | 无 | RS-485，Modbus协议 |
| 供电 | 220VAC 50Hz | 220VAC 50Hz | 220VAC 50Hz 或 24VDC |
| 电极模式 | 玻璃、复合、脱硫、四氟 | 玻璃、复合、脱硫、四氟 | 玻璃、复合、脱硫、四氟、锑 |
| 变送输出 | 高低点开关量+4-20mA | 高低点开关量+4-20mA | 高低点开关量+4-20mA |
| 报警继电器 | 2路常开常闭 AC250V/3A | 2路常开常闭 AC250V/3A | 2路常开常闭 AC250V/3A |
| 防护等级 | IP65 | IP65 | IP65 |
| 机身尺寸 | 144×144×182mm | 144×144×135mm | 144×144×100mm |
| 开孔尺寸 | 135×135×182mm | 135×135×135mm | 135×135×100mm |
| 环保规范 | 否 | 否 | 是 |
选型逻辑很直接：只需要本地显示加4-20mA输出、工况温度稳定、不需要联网，一代或二代就够；需要把pH值上传到DCS或云平台，或者介质温度变化超过15℃，必须上三代。二代相比一代主要改了机身深度，开孔尺寸随之变化，面板开孔前一定要看清型号后缀里的N。
这套控制器覆盖的行业面很宽，电厂化学水处理、石油化工反应过程、冶金电子清洗线、采矿浮选、造纸浆料、市政污水处理、医药发酵、食品饮料调配、水产养殖水体监测都有在用。不同行业对型号的需求不一样，不是贵的就一定合适。
医药和食品行业要留意一代二代不符合最新环保规范这一条。虽然控制器本身不直接接触物料，但整线认证时环保合规清单会查这个，上三代机省得后面补手续。
PH-101系列是盘装仪表，柜面开孔后从前方推入，背面用卡扣固定。开孔尺寸跟着型号走，135×135mm的方孔是三代通用的，深度方向分别留182、135、100mm。柜内深度不够时，接线端子会顶到背板，这个在现场改造项目里比选型本身更容易出问题。

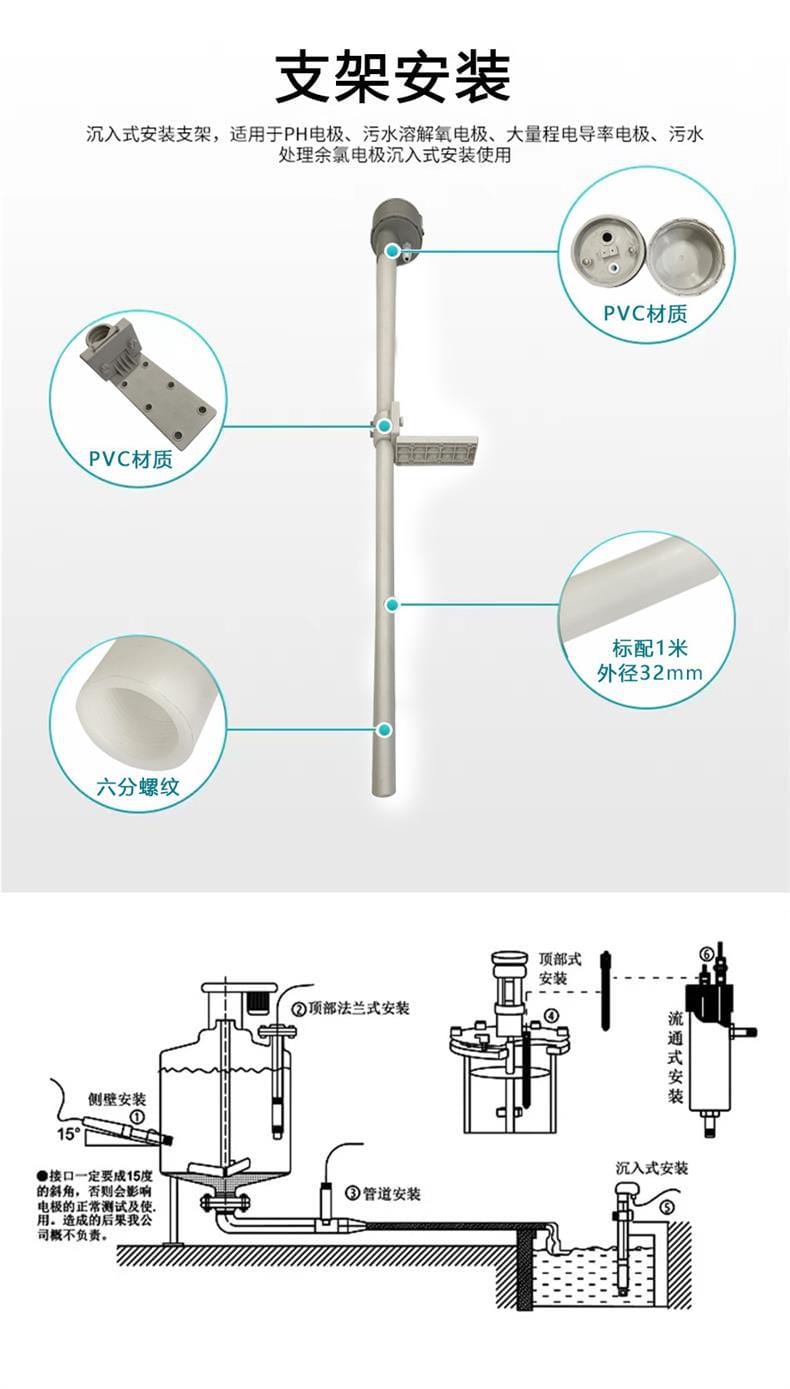

电极侧的安装方式分沉入式、顶部法兰式、侧壁式、流通式和管道式几种。沉入式标配PVC支架，外径32mm，六分螺纹，标准长度1米。支架长度可以定制，但沉入深度变了，电极的响应时间和清洗周期都要重新评估。

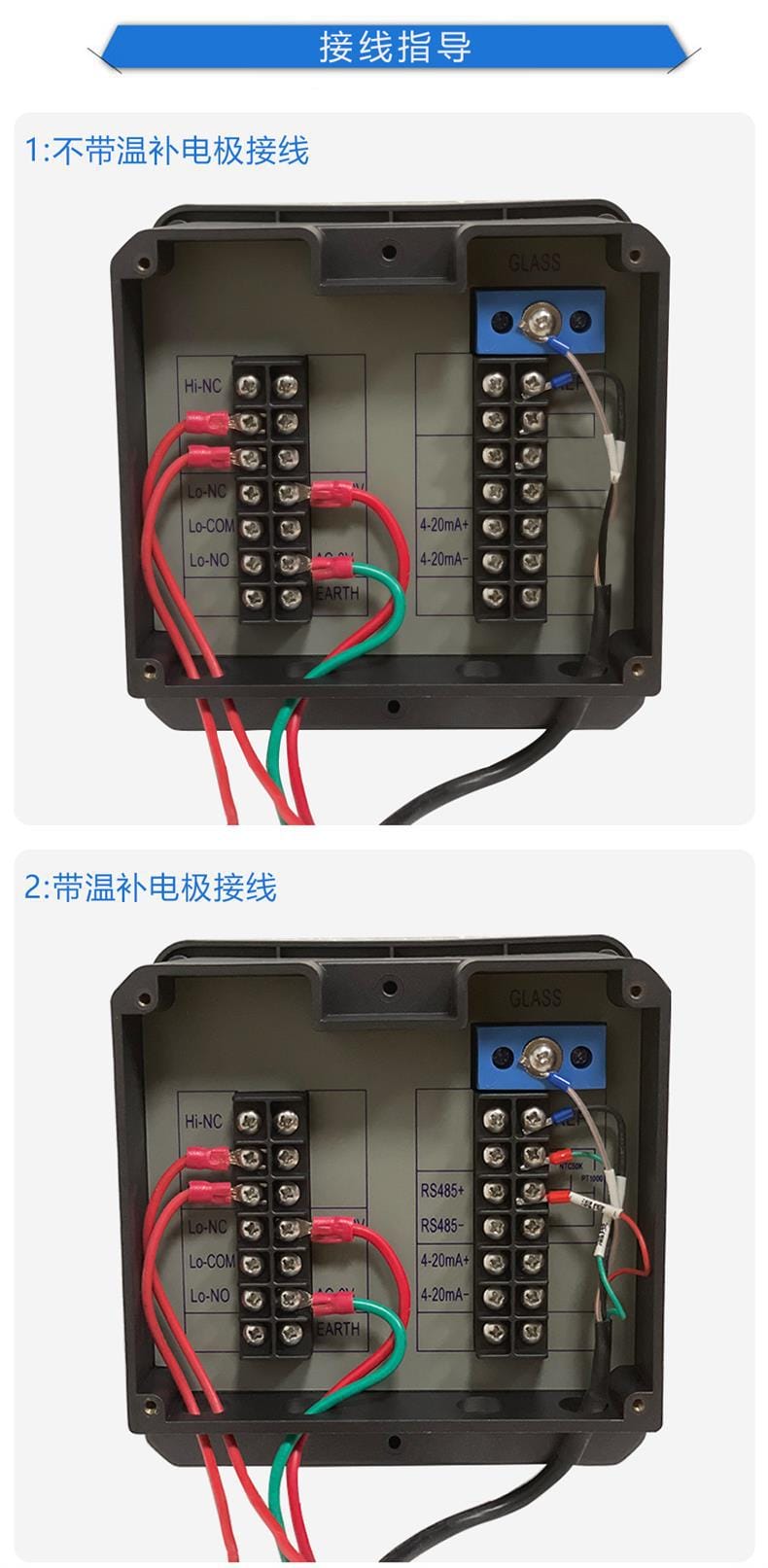

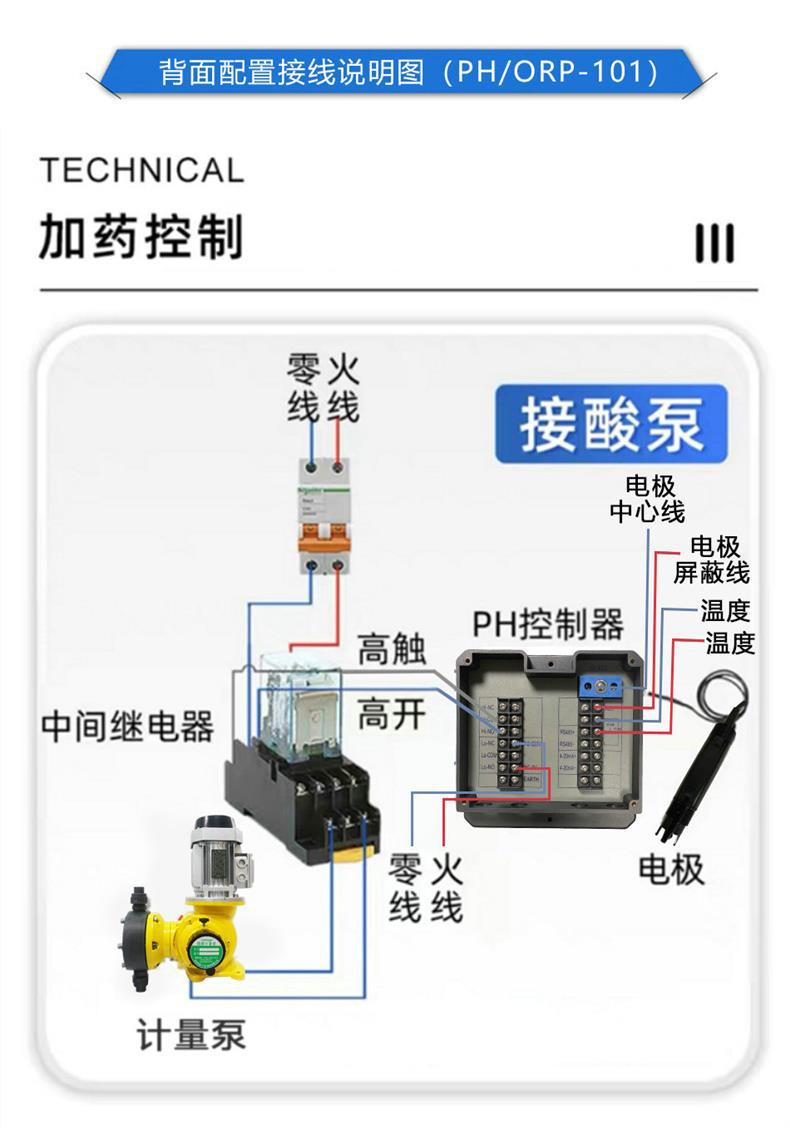

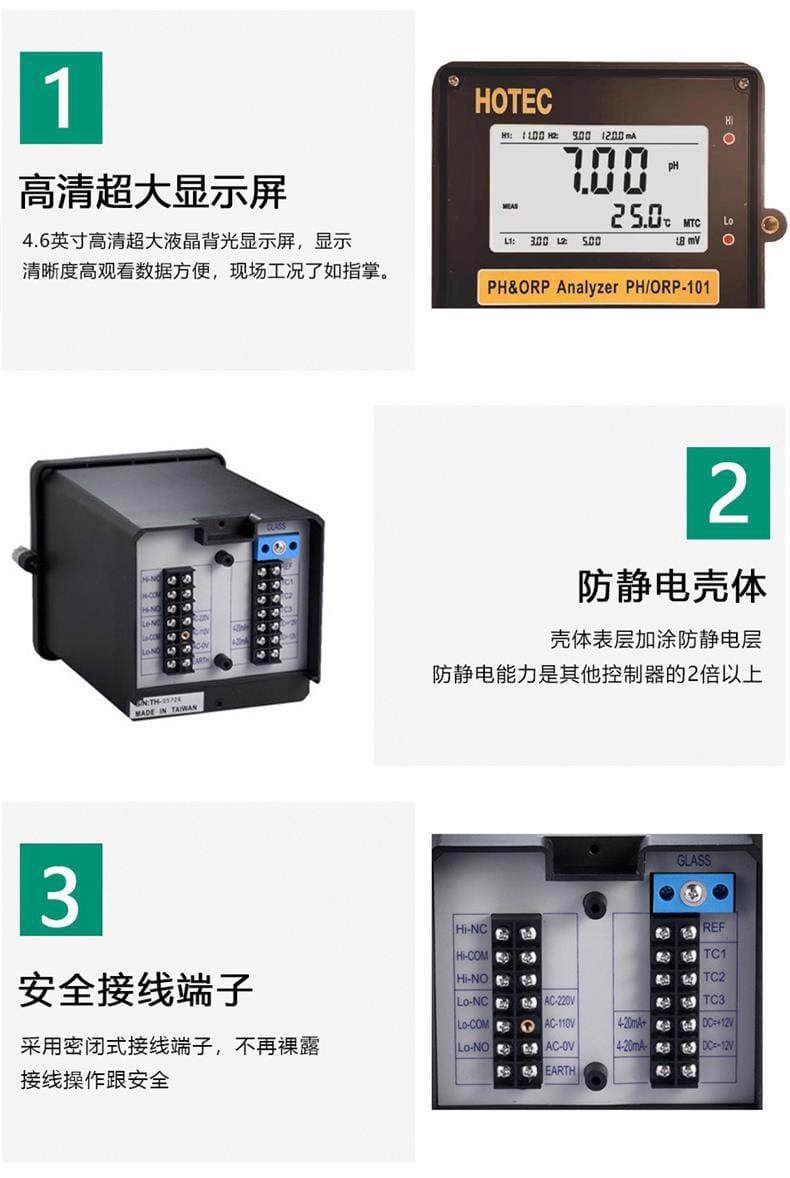

接线端子上带有温补电极和不带温补电极的接法不同。不带温补的接法是GLASS Hi、NC、Lo-NC、Lo-COM、4-20mA+、Lo-NO、4-20mA-、EARTH；带温补且用RS-485时，接线顺序变为GLASS Hi、NC、RS485+、Lo-NC、RS485-、Lo-COM、4-20mA+、Lo-NO、4-20mA-、EARTH。接错不会烧机，但温补读数会乱跳，标定时就会发现问题。
沉入式安装的15°斜角是硬要求，不是建议。电极敏感膜朝下或完全水平时，参比液接界容易被气泡或沉积物堵住，读数会缓慢漂移，现场排查往往先怀疑电极坏了，其实是角度装错了。

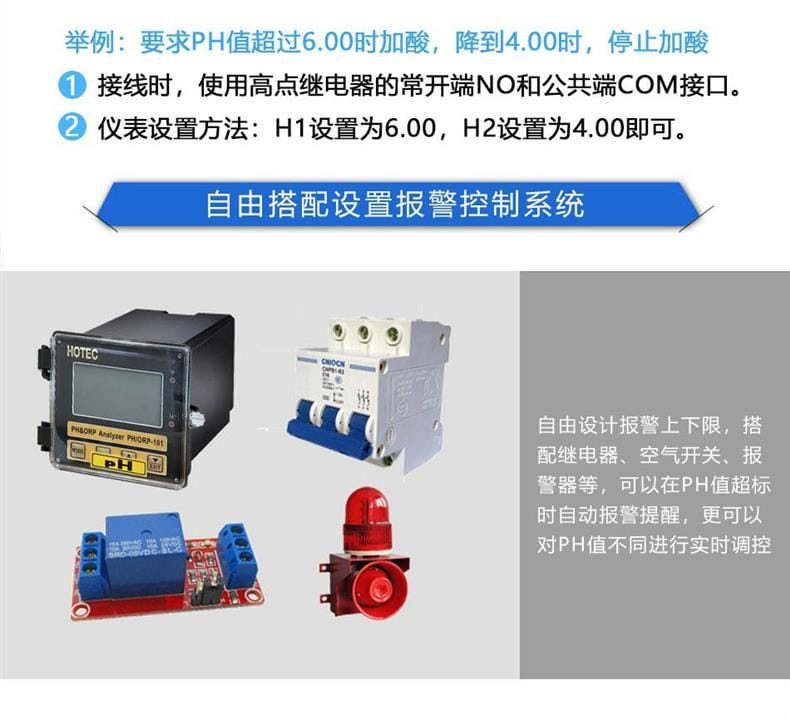

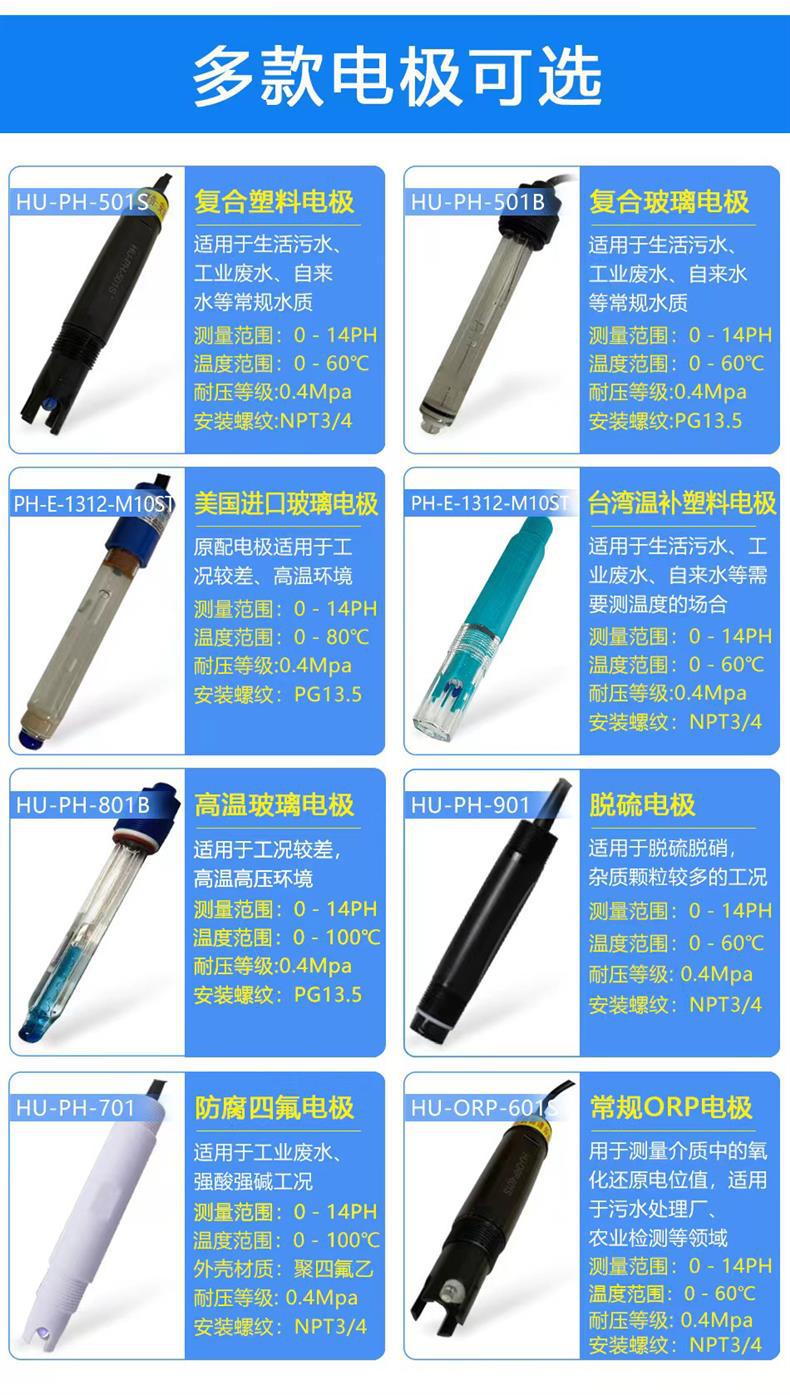

报警和加药控制的参数设置可以很灵活。举个实际配置：pH高于6.00时启动加酸泵，降到4.00时停泵，就把继电器H1设为6.00、H2设为4.00，回差自然形成在2个pH单位之间，避免了在设定点附近频繁启停。回差设太小，加药泵一小时动作几十次，泵头和继电器都撑不住。电极选型上，高温介质用耐高温玻璃电极或锑电极，强酸强碱环境确认电极膜材质和密封圈牌号，脱硫脱硝工况直接选脱硫电极，不同电极的耐温耐压和安装螺纹都不一样，这个不能凑合。
某电厂循环水加酸系统原来用的是一代PH-101，就地显示加4-20mA进PLC，运行了四五年。后来化水控制室改造，要求所有水质数据统一上传到DCS，一代机没有通讯口，只能换成三代PH/ORP-101，走RS-485 Modbus协议。换的时候柜面开孔没动，因为135×135mm方孔三代通用，但柜内深度从182mm变成100mm，多出来的空间顺手把线缆整理了一遍。
蚀刻液是强酸体系，温度常年维持在50℃左右。客户最初选二代机，标定完用了两周发现读数比化验值偏低0.3个pH，排查下来是温度补偿缺失导致的斜率偏差。换成三代机配Pt1000温补电极，自动补偿打开后读数与实验室滴定值对上了，加药泵的启停频率也降下来了。这个案例里三代机的温补不是锦上添花，是必需品。
脱硫系统测的是ORP不是pH，用来判断氧化风量是否合适。浆液里含大量亚硫酸钙和石膏颗粒，普通玻璃电极两天就钝化，换成脱硫电极后寿命延长到两三周。ORP信号在-2000mV附近波动，一代二代量程只到-1000mV，只能用三代PH/ORP-101。安装方式选侧壁式，避开搅拌器正下方的高剪切区，电极支架角度调到15°斜角后读数稳定性明显改善。
控制器本身的工作环境温度是-10~60℃，测的是电极送回来的信号，介质温度能不能测取决于电极而不是控制器。但一代二代没有温补，高温介质下电极斜率变了，控制器不会自动修正，读数偏差会随温度升高而加大。介质温度超过60℃的话，建议用三代PH/ORP-101配高温玻璃电极或锑电极，温补范围到130℃。
看使用场景。需要连续监测、要控制加药泵、要把数据传出去的，选在线式，PH-101系列就是干这个的。如果只是巡检时拿手里测几个点位、记录一下数据，便携式更合适。两种设备不冲突，很多水厂是在线式装在管路上，便携式拿去做比对校验。
主要差在机身深度。一代PH-101是182mm深，二代PH-101N是135mm深，面板尺寸和开孔宽度都一样是144mm和135mm，只是深度方向短了47mm。功能上两代完全一致，都没有温补和通讯。柜内空间紧的选二代，老柜改造深度不够时这个差别很实际。
标准Modbus RTU协议，可以接PLC、工控机、组态软件、DTU透传模块，再往上接云平台也行。接线时注意RS485+和RS485-不要接反，接反了读不到数据但不会损坏通讯芯片。总线上挂多台设备时，终端要加120Ω匹配电阻，线长了信号反射会让通讯时断时续。
没有固定周期，看工况。清洁水样里玻璃电极用一年以上很常见，含颗粒或油脂的废水里可能两三个月就要换。判断电极是否该换，看标定时斜率值，新电极一般在95%以上，降到80%以下就该换了。锑电极在含氟介质里寿命比玻璃电极长，但表面会氧化，需要定期用砂纸打磨露出的锑面。
