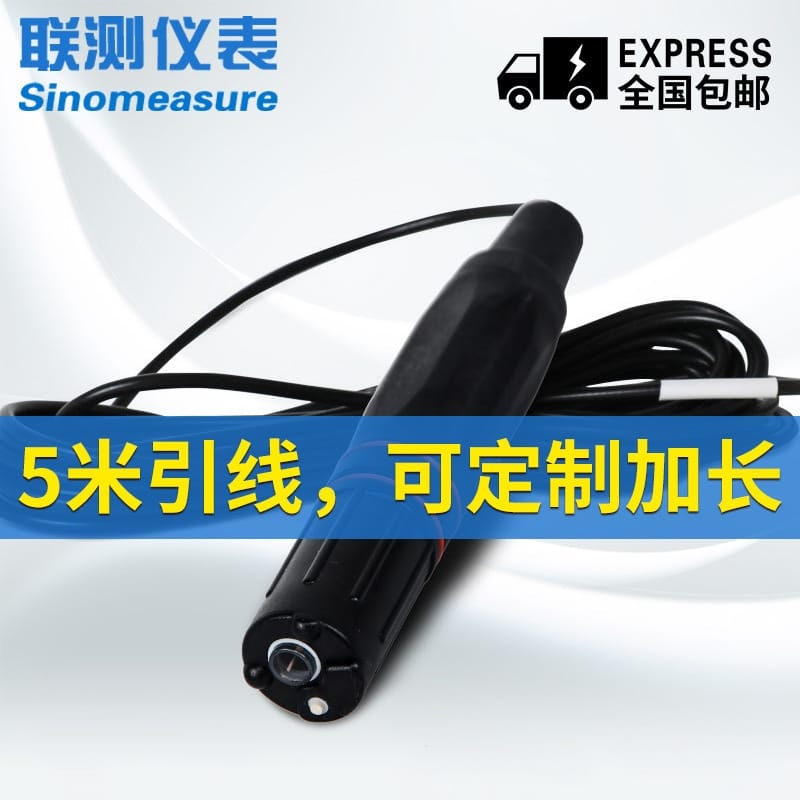

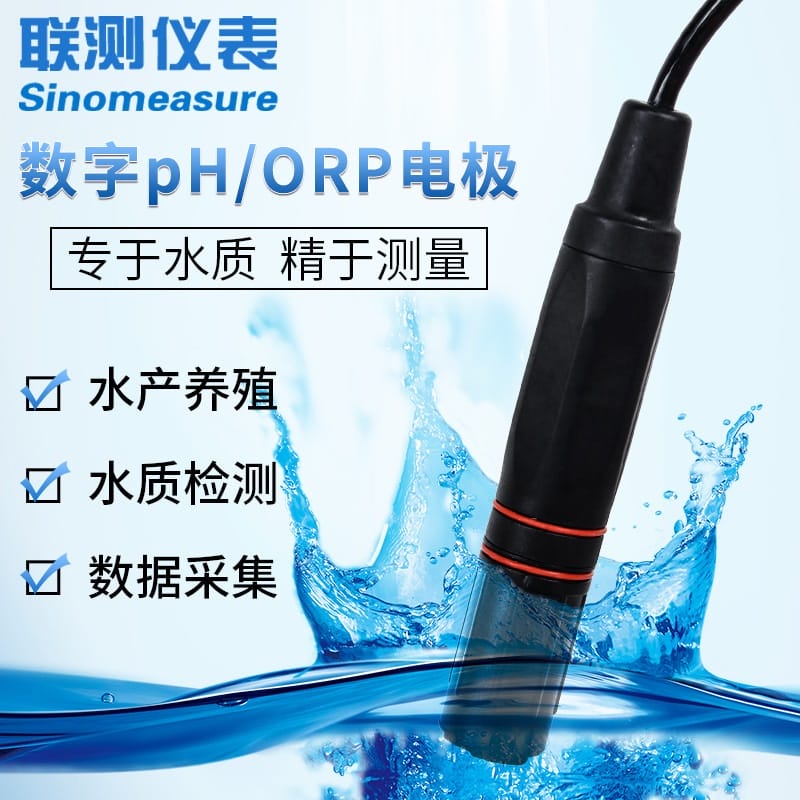

上海阔思电子有限公司这款工业在线pH电极，把pH敏感玻璃膜、参比系统、温度补偿元件和RS485通信电路装进了同一支探头本体。现场测到的pH值不再以毫伏模拟量的形式往外送，而是以Modbus-RTU数字帧直接进入PLC、DCS或上位机。结构上它是一支电极，功能上它更接近一个完整的在线监测节点，这一点决定了它后面所有参数和安装方式的取向。
这个系列按结构分成三种形式：管道式、浸入式和沉入式，另外配一套可选的污水检测仪pH数显单元。三者共用同一套电化学体系和通信电路，差别集中在安装接口、插入深度和被测池体的形态上。选型时先看池子怎么装、管口开在哪里，再回头谈量程和精度，顺序反过来在污水现场往往会返工。

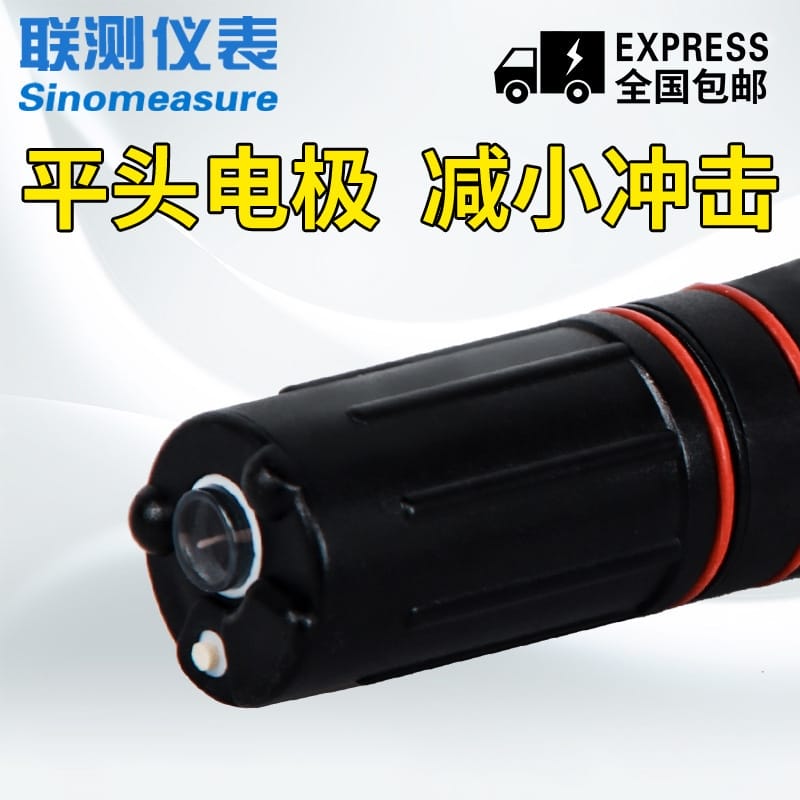

核心传感元件采用低阻抗pH敏感玻璃膜，响应时间T90≤30 s，在温度和浊度波动较快的污水段不至于读数滞后。参比系统是双盐桥结构，对硫化物、重金属离子和有机物污染有抑制作用，这是它在工业排水口比普通复合电极更耐用的主要原因。液络部用陶瓷多孔芯，电解液可更换，电极被污染之后还有维护余地，不必整支报废。

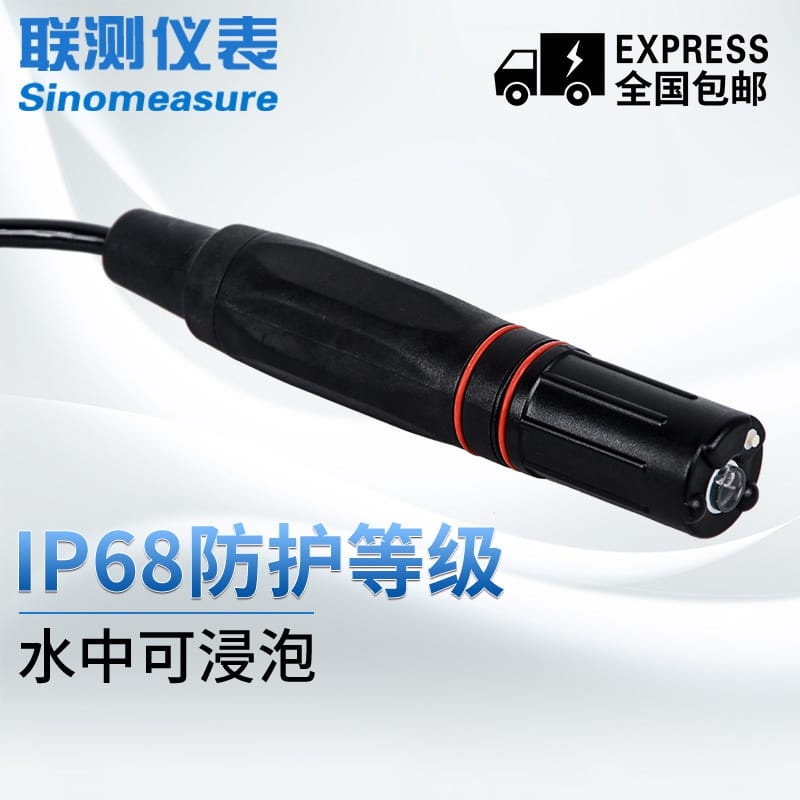

壳体材料是耐腐蚀PPS工程塑料，覆盖pH 0–14全量程，工作温度0–80℃，通过IP68防护等级验证。这几个条件放在一起，意味着它能长期泡在水里，也能承受管道带压安装和常规冲洗，不需要再套一层保护套管。
探头本体集成信号处理电路，直接输出Modbus-RTU协议的标准RS485信号，最远传输距离可达1200米。传统模拟电极要配变送器、要考虑信号衰减，还要防着现场变频器的干扰，这套方案把这些环节前置到探头内部，系统集成的技术门槛随之下降。温度补偿由内置Pt1000或外接温度探头完成，也可手动设定，补偿误差控制在±0.002 pH/℃。
可选的数显单元承担本地可视化职责：高对比度LCD在潮湿、强光或弱光环境下都能读清；支持阈值报警、历史趋势缓存与基础数据记录；报警输出为继电器干接点，可以直接联动加药泵、声光警报或停机保护逻辑。传感器采集、RS485传输、上位分析，整条链路里没有模拟环节。
三种结构形式共用下表这套电气与电化学参数，标定证书随货提供，溯源可查。
| 参数项 | 参数值 |
|---|---|
| 测量范围 | pH 0–14 |
| 工作温度 | 0–80℃ |
| 响应时间 | T90 ≤ 30 s |
| 重复性 | ±0.02 pH |
| 年漂移量 | ≤ ±0.1 pH |
| 温度补偿误差 | ±0.002 pH/℃ |
| 温度补偿方式 | 内置Pt1000或外接温度探头，支持手动设定 |
| 通信输出 | Modbus-RTU，RS485 |
| 最远传输距离 | 1200 米 |
| 壳体材质 | 耐腐蚀PPS工程塑料 |
| 液络部 | 陶瓷多孔芯，电解液可更换 |
| 参比结构 | 双盐桥 |
| 防护等级 | IP68 |
| 报警输出 | 继电器干接点（数显单元） |
| 显示 | 高对比度LCD（数显单元） |
结构分支的差别不在电路上，而在安装部分，选型时按现场条件对号入座：
pH在工业水系统里从来不是一个孤立的读数。它既是排放合规的凭证，也是加药控制的输入，还是判断生化系统是否正常的早期信号。这套RS485输出的在线监测方案因此覆盖了从取水、过程水到排口的一整条链路。
重点排污单位的排口监测对数据联网有明确要求，选型时要把通信协议和上位平台的兼容性一起考虑进去，协议对不上，参数再漂亮也接不进去。
安装位置比安装方式更容易出问题。同一支电极，装在满管直管段和装在泵出口的湍流区，读数稳定性可以差出一个数量级。下面是现场通常按这个顺序做的几件事。
探头内部已集成变送与通信电路，供电由现场控制系统一侧提供，端子定义以随货说明书为准。介质温度要落在0–80℃区间内，超出范围会加速玻璃膜和参比系统的衰减。长距离布线时，1200米是通信上限，实际工程里还要把现场电磁环境和线径一并算进去，留出余量比压着极限走更稳妥。
pH电极的寿命很大程度上由维护决定，而不是由采购批次决定。同样一支探头，在清洁的中水回用系统里能用很久，在含硫含油的印染废水里可能两三个月就要拆下来处理一次，这个差距是工况带来的，不是质量问题。
继电器干接点用于联动加药泵时，报警阈值和延时时间要一起设，只设阈值不设延时，液面波动就容易引起加药泵频繁启停。这套逻辑在调试阶段确认一次，后面能省掉大量现场处理。
环保监管的收紧把在线pH从可选配置推到了必配位置。重点排污单位的pH自动监控数据要按HJ 212标准联网上传，意味着现场输出的不能只是一个瞬时读数，而要带时间戳、能远程调取、能事后追溯。这一变化直接推动了从4–20mA模拟输出向RS485数字总线的迁移：1200米的传输距离和总线抗干扰能力，让监测点位不必再紧挨着机柜布置，老旧厂区改造时这一点尤其明显。
工艺侧的指标也在变。生化段的硝化与反硝化对pH窗口很敏感，加碱过量和酸性冲击往往在几十分钟内就反映在读数上，T90≤30 s的响应配上继电器干接点联动，才有条件把加药控制做成闭环而不是靠人工巡检补位。年漂移≤±0.1 pH这个指标决定的是校准频次，从每周一次拉长到每月一次，对无人值守站点的运维成本影响比采购价更实在。
还有一条变化容易被忽略：测量点正在从排口往工艺中间段前移。以前只在总排口装一支电极应付验收，现在调节池、生化段、二沉池各装一套的做法越来越常见，点位一多，数字总线的组网优势就出来了。
背景是某市政污水处理厂需要同时掌握生化段的反硝化状态和出水口的排放pH。方案在生化池采用浸入式安装，出水渠采用沉入式安装，两支探头共用一条RS485总线回到中控，数显单元负责本地面板显示与超限报警。效果是把原来靠人工取样化验才能发现的酸性冲击提前到了分钟级，加碱泵的启停不再依赖值班人员的经验判断。
背景是重点排污单位需要满足自动监控数据联网要求，排口水体含重金属离子和有机污染物，参比系统容易被毒化。方案选了双盐桥参比配陶瓷液络部的探头，按满管管道式安装，数据经RS485接入数采仪后按HJ 212上传。效果是参比电位稳定性明显好于原来的普通复合电极，探头更换频次下降，数据补传的情况也随之减少。
背景是循环水硬度偏高，膜面容易结垢，维护周期被压得很短。方案在管道式安装的基础上加装了定期清洗接口，配合数显单元的趋势缓存观察漂移规律。效果是把清洗间隔从原来的两三周拉长到按趋势判断的定期维护，避免了电极彻底钝化之后才发现读数失真的情况。这类工况下，建议把标定和清洗排在同一张维护表上，别拆成两件事做。
