美控 pH 全自动加药装置中和反应釜系统选型与应用要点

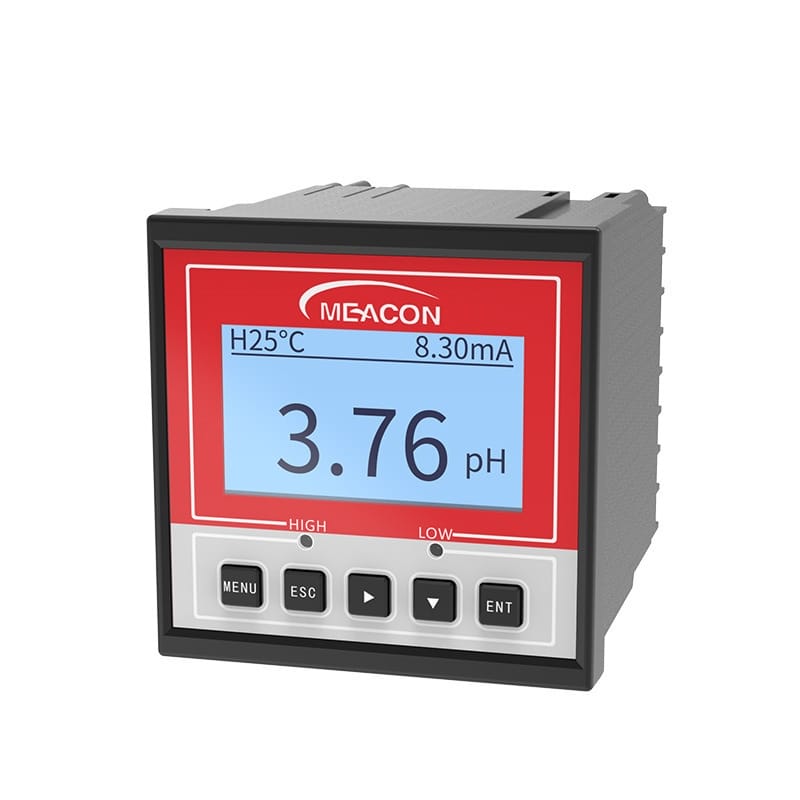

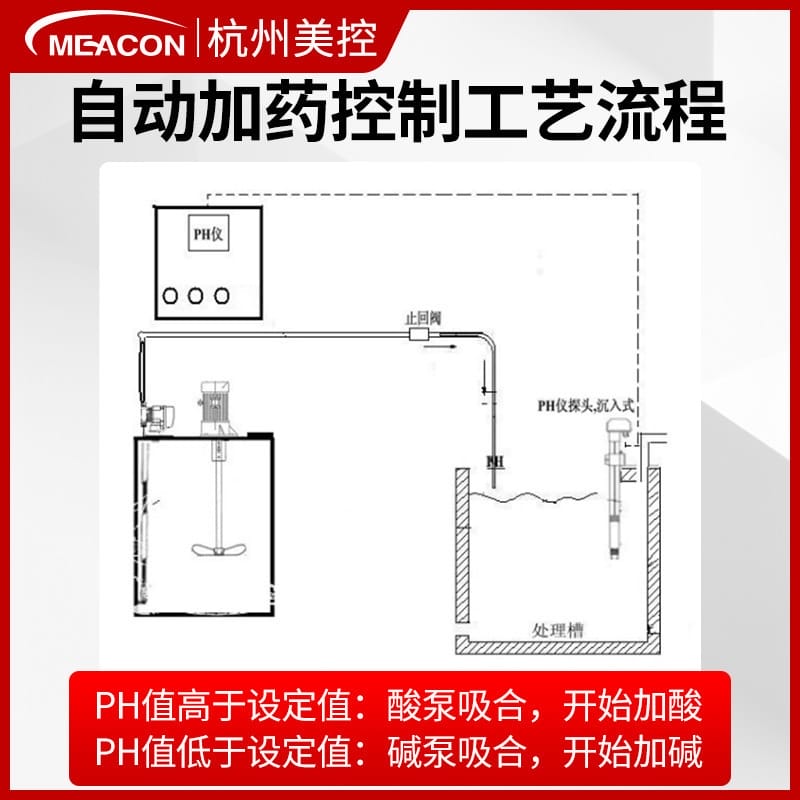

美控（MCACON，杭州美控）这套 pH 全自动加药装置，是把一只 pH 控制器、一台 PE 桶搅拌机和两路加酸加碱泵组到一起，让中和反应从人工调阀变成闭环控制。控制器侧常配的型号是 MIK-PH163S 与 MIK-PH6.8，两者共用同一套电极输入和报警逻辑，差别落在开孔尺寸、温度补偿方式和 RS485 通讯是否标配。判断一套加药系统能不能用得住，先看电极信号这一端稳不稳，再看加药泵的响应跟不跟得上中和曲线的变化。

核心特点

pH 玻璃电极的内阻常在一百兆欧以上，信号线受潮、绝缘下降，或者旁边就是变频器，读数会慢慢偏。控制器把输入阻抗做到 ≥10¹² Ω，目的是让高阻源在输入级不被拉垮。这条是选 pH 控制器的硬线，输入阻抗低于这个量级的机器用在污水现场，长期漂移基本避免不了。测量精度方面，pH 通道 ±0.02pH、ORP 通道 ±1mV，量程都是 0.00~14.00 pH 和 -1000~+1000 mV，ORP 可以定制到 ±2000 mV。

温度对 pH 的影响不能忽略，每摄氏度零点漂移大致在 0.003pH 量级，所以温补探头必须接。MIK-PH163S 走 NTC10K，手动与自动可以切换，60℃ 以内精度 ±0.3℃，超过 60℃ 精度落到 ±2℃；MIK-PH6.8 同时支持 NTC10K 和 PT1000，全量程 ±0.3℃，高温场合接 PT1000 更稳。输出这一端，两个型号都带隔离式 4~20mA，最大负载 750Ω，接 DCS 或 PLC 的模拟量卡件不用再加隔离器。

输入阻抗 ≥10¹² Ω，抑制高阻电极信号被现场干扰带偏。
pH 与 ORP 双变量测量，精度分别为 ±0.02pH 和 ±1mV。
两路继电器输出，触点容量 AC250V/3A，可分别驱动加酸泵与加碱泵。

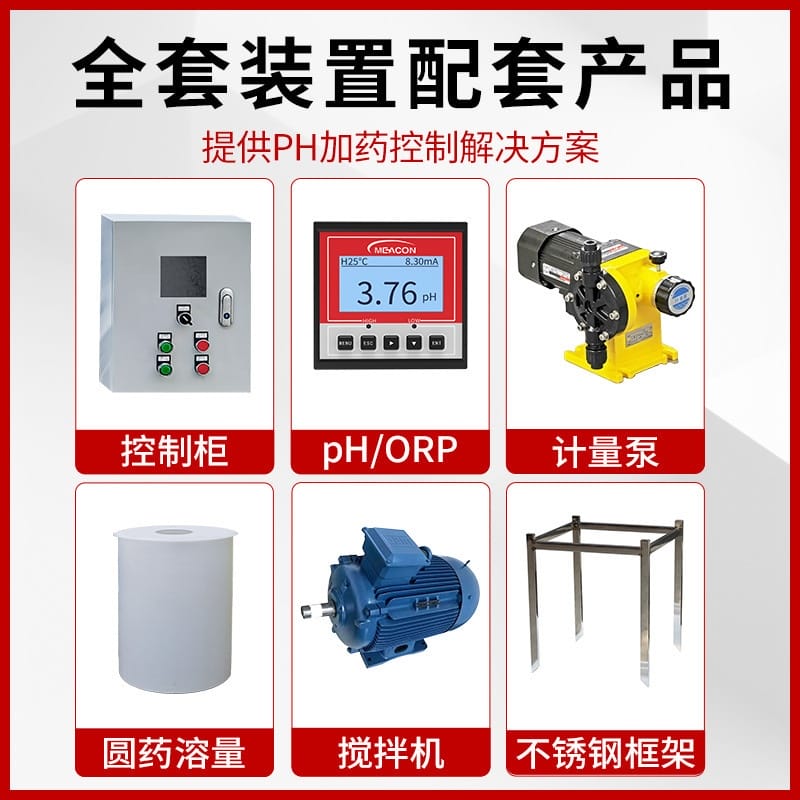

PE 桶配搅拌机，酸碱与废水在桶内完成混合，再进中和反应段。
AC220V 或 DC24V 两种供电可选，整机功耗 ≤5W。

技术参数

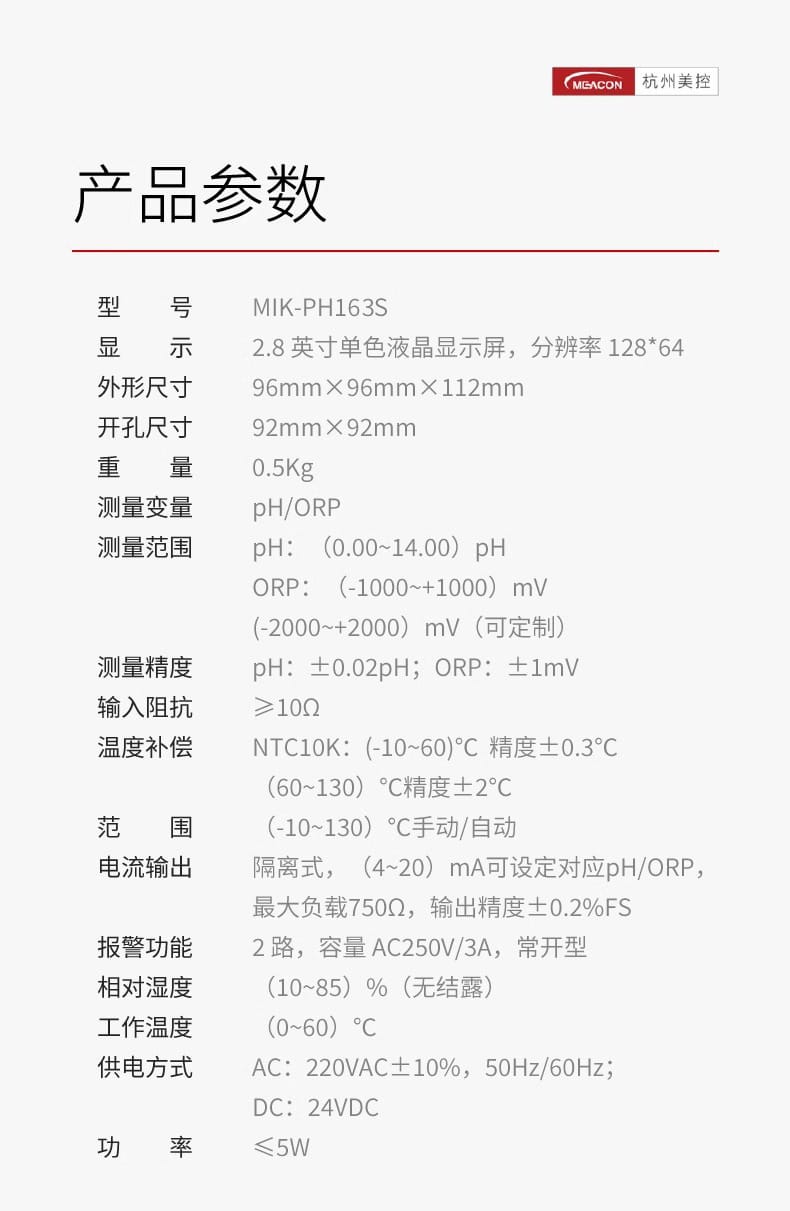

两个控制器型号的参数并排看更省事，下面按型号对照列出。加药装置本体，也就是 PE 桶、搅拌机和计量泵，规格随容积与介质变化，订货时要按现场流量、进水 pH 波动幅度和药剂浓度核算，不能只看控制器。

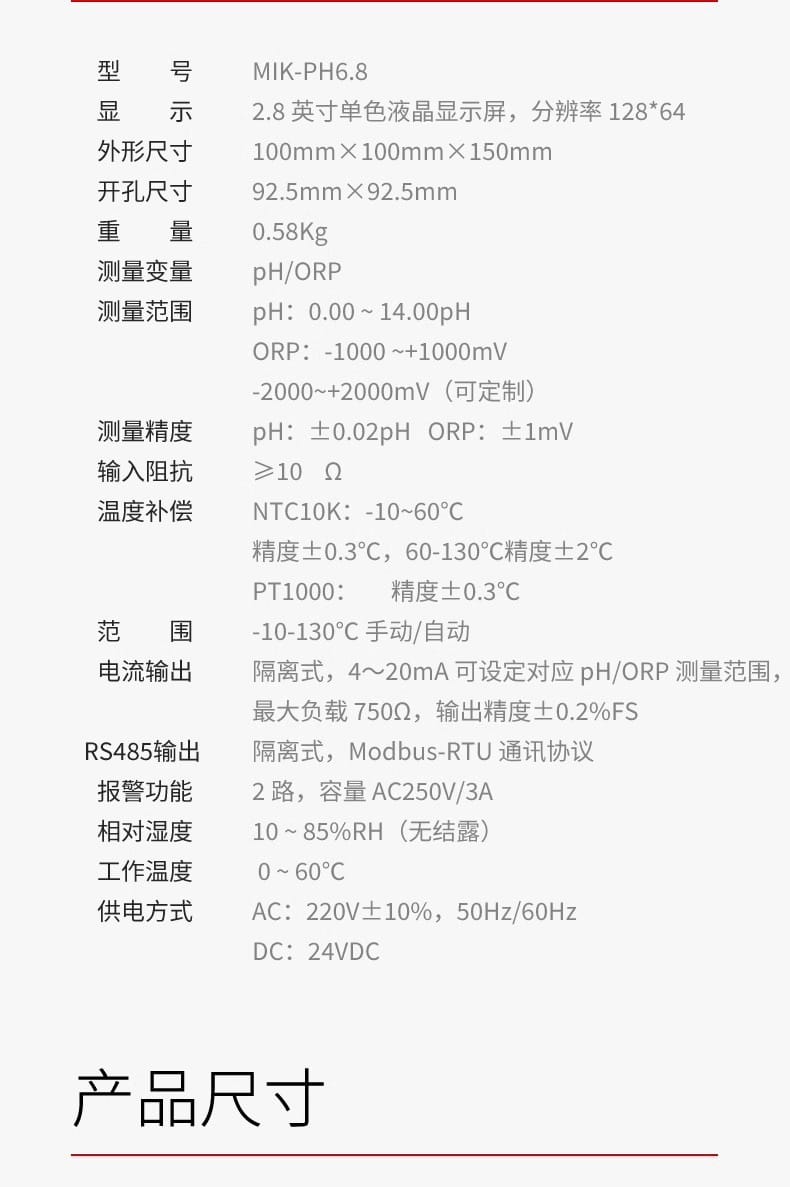

参数项	MIK-PH163S	MIK-PH6.8
测量变量	pH / ORP	pH / ORP
pH 测量范围	0.00 ~ 14.00 pH	0.00 ~ 14.00 pH
ORP 测量范围	-1000 ~ +1000 mV，可定制 ±2000 mV	-1000 ~ +1000 mV，可定制 ±2000 mV
测量精度	±0.02pH，±1mV	±0.02pH，±1mV
输入阻抗	≥10¹² Ω	≥10¹² Ω
温度补偿	NTC10K，-10 ~ 130℃，手动/自动切换，≤60℃ 时 ±0.3℃，>60℃ 时 ±2℃	支持 NTC10K 与 PT1000，-10 ~ 130℃，±0.3℃
电流输出	隔离式 4~20mA，最大负载 750Ω，精度 ±0.2%FS	隔离式 4~20mA，对应 pH/ORP 可设，最大负载 750Ω
通讯接口	按订货确认	隔离式 RS485，Modbus-RTU 协议
报警输出	2 路常开触点，AC250V/3A	2 路，AC250V/3A
显示	2.8 英寸单色液晶，128×64	2.8 英寸单色液晶，128×64

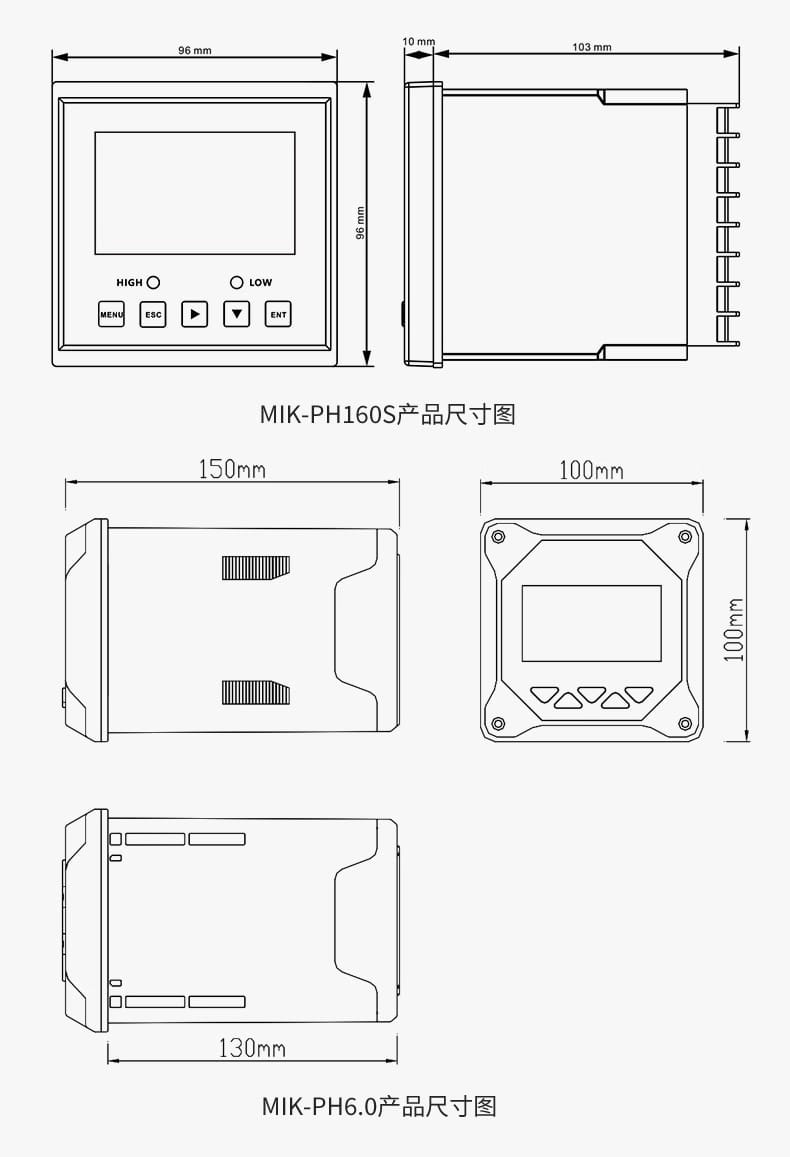

外形尺寸	96×96×112 mm	100×100×150 mm
开孔尺寸	92×92 mm	92.5×92.5 mm
重量	0.5 kg	0.58 kg
工作环境	0~60℃，10~85% RH 无结露	0~60℃，10~85% RH 无结露
供电电源	AC220V ±10%，50/60Hz 或 DC24V	AC220V ±10%，50/60Hz 或 DC24V
功率消耗	≤5W	≤5W

表里几处差别在实际订货时容易踩坑。PH6.8 的开孔是 92.5mm×92.5mm，PH163S 是 92mm×92mm，柜面开孔图纸不能互相套用，差了半毫米面板就压不实。PH6.8 标配隔离 RS485 Modbus-RTU，PH163S 表中没有标通讯口，要进 Modbus 网络得单独确认。温补通道上 PH6.8 多一个 PT1000 选项，长期跑在 80℃ 以上的废水，选 PT1000 比 NTC10K 的阻值漂移更小。

原料里还提到 MIK-PH160S 和 MIK-PH6.0，这两个属于配套控制器或电极型号，尺寸和安装方式以产品图示为准。采购和备件时把它们按整套装置里的控制器备选件或电极件来对待，不要拿 PH163S 的开孔尺寸直接下料。

应用行业

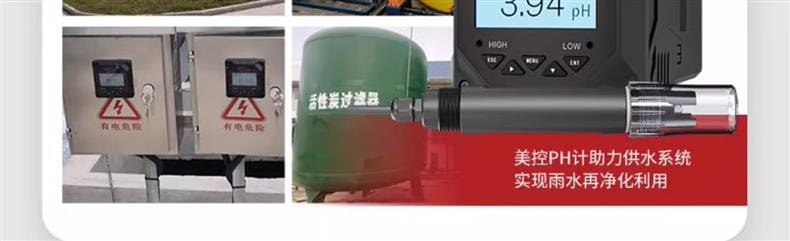

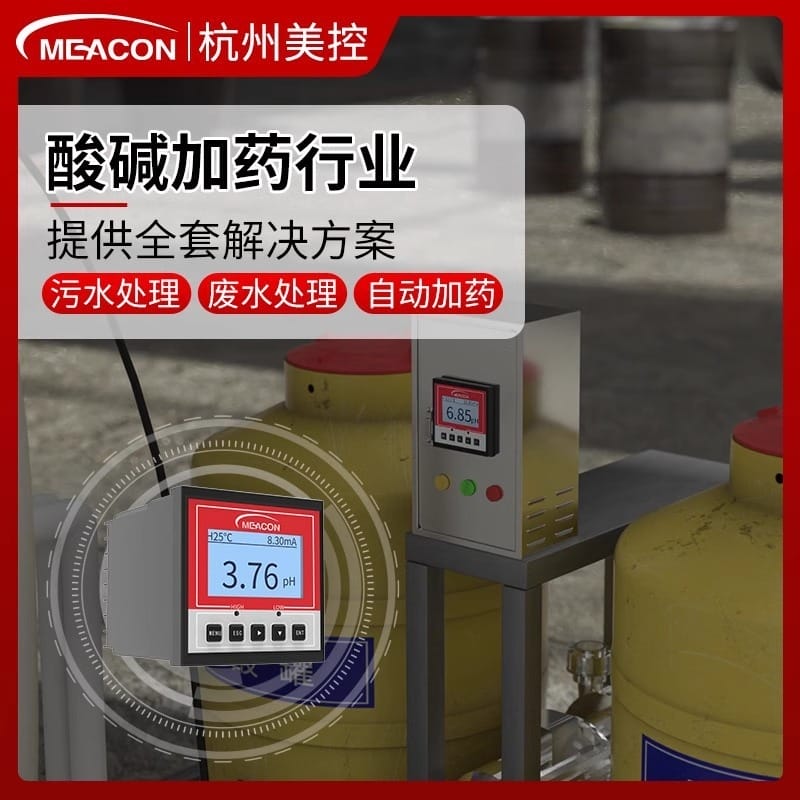

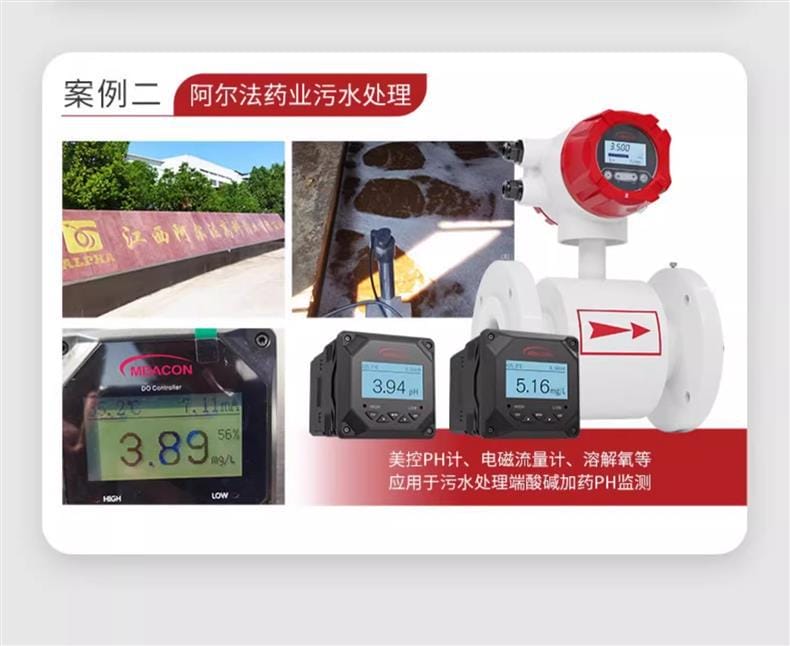

这套装置主要落在需要把 pH 拉回排放区间或者工艺区间的场合。环保领域用得最多，市政污水处理厂的进出水口、工业废水站的调节池、雨水净化回用系统都在用；制药行业像阿尔法药业的污水端，用控制器带加药泵做 pH 监测与自动中和；食品饮料行业里农夫山泉一类的企业把它放在供水系统调控段；化工冶金面对强酸强碱工艺流，靠两路继电器分别拉酸泵和碱泵；能源电力侧则常见于电厂脱硫废水处理。

市政与工业污水处理，调节池和排放口的 pH 闭环中和。
制药污水站，进水 pH 波动大时自动补酸或补碱。
食品饮料供水系统，控制水质 pH 在工艺允许区间。
化工冶金强酸强碱工序，中和反应釜前的加药调节。
电厂脱硫废水与黑臭水体治理，配套 PE 桶连续加药。

合作客户名单里有霍尼韦尔、三一重机、长安汽车、可口可乐、中国兵器工业集团、中国联通、中船重工、万科、雪花啤酒、农夫山泉等企业和机构，行业跨度大，说明这套配置对常规污水和工艺水的适配面比较宽，但强腐蚀、高悬浮物、高温这几类工况仍要单独核电极和桶体材质。

安装条件

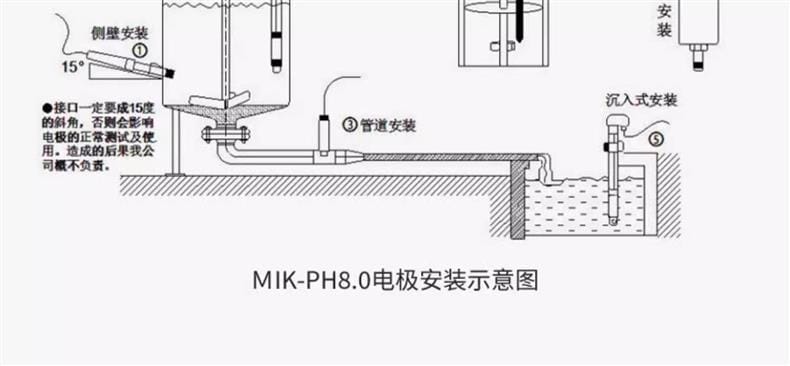

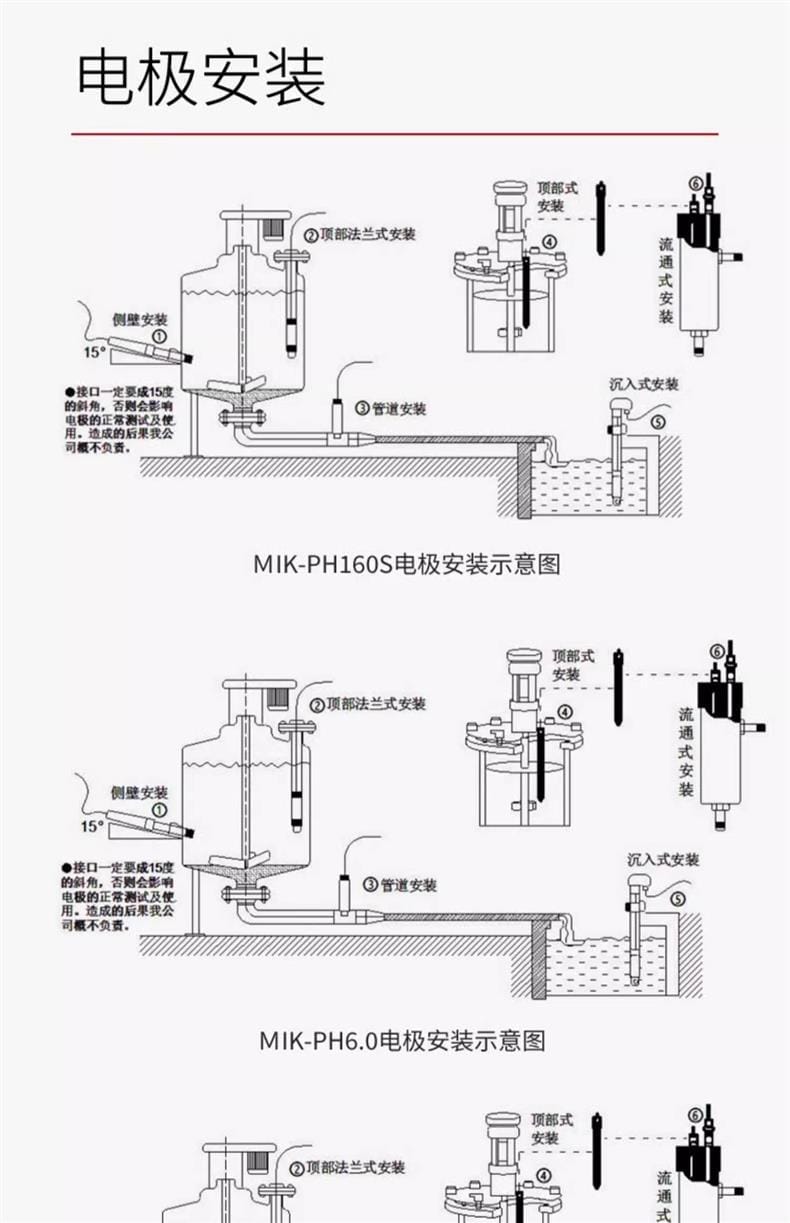

控制器是面板式或柜面安装，PH163S 和 PH6.8 都按各自开孔尺寸嵌入，柜内要留出接线空间。电极这一端才是安装的重点：pH 电极不能平插，接口必须保持 15° 斜角，目的就是不让气泡积在球泡或参比液接界处，气泡一旦挂住，读数会来回跳。现场常见的安装形式有五种，选哪种看管路还是池体。

顶部式安装，电极从池顶垂直插入，适合敞口池体。
顶部法兰式安装，接管口带法兰，拆装电极不用排空池子。
侧壁安装，用于池壁较厚、顶部不便走线的场合。
流通式安装，接在旁路管上，适合带压管道测量。

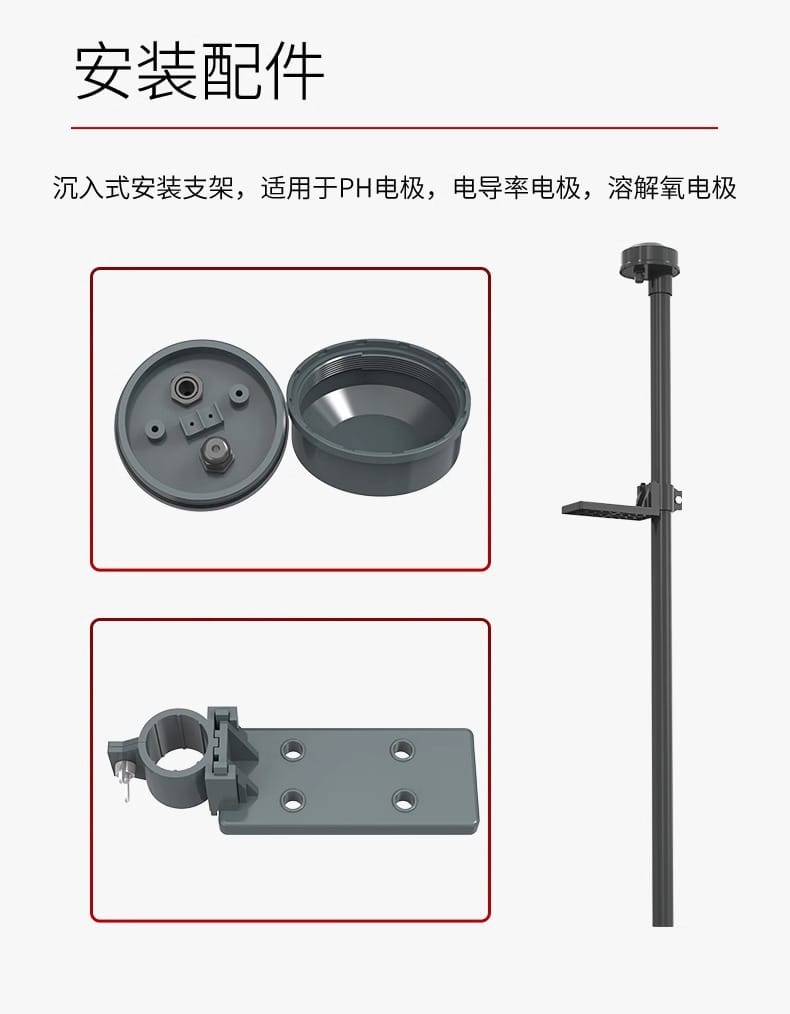

15° 沉入式安装，推荐用于管道测量，配套沉入式支架。

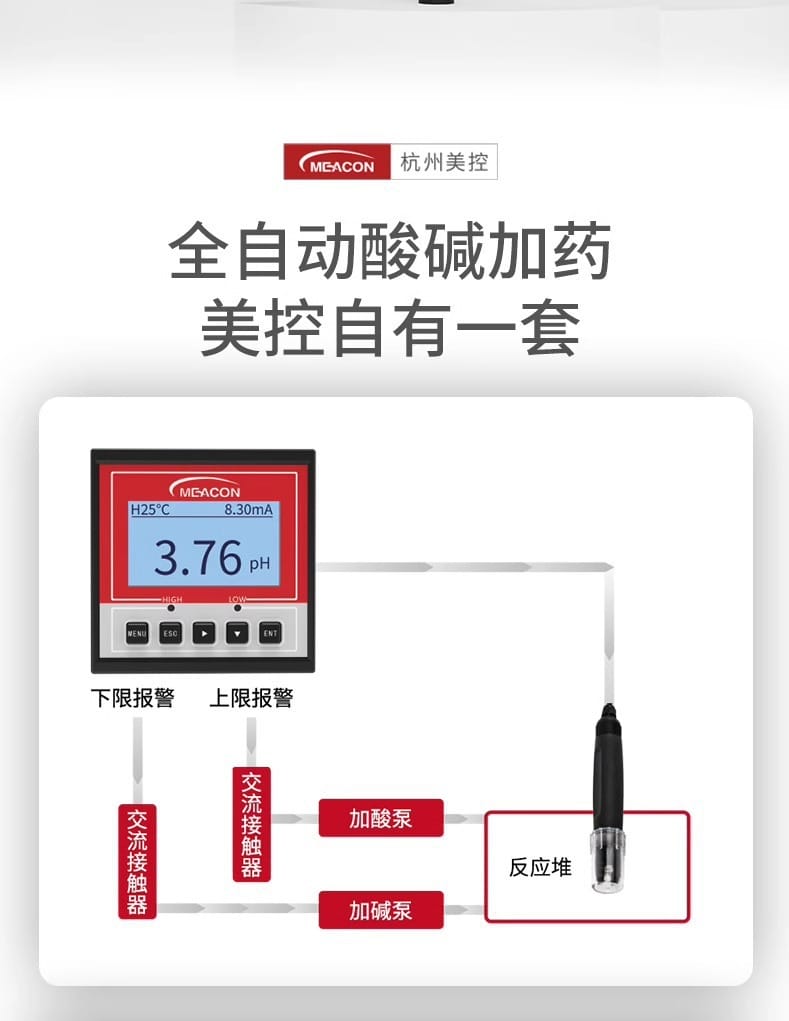

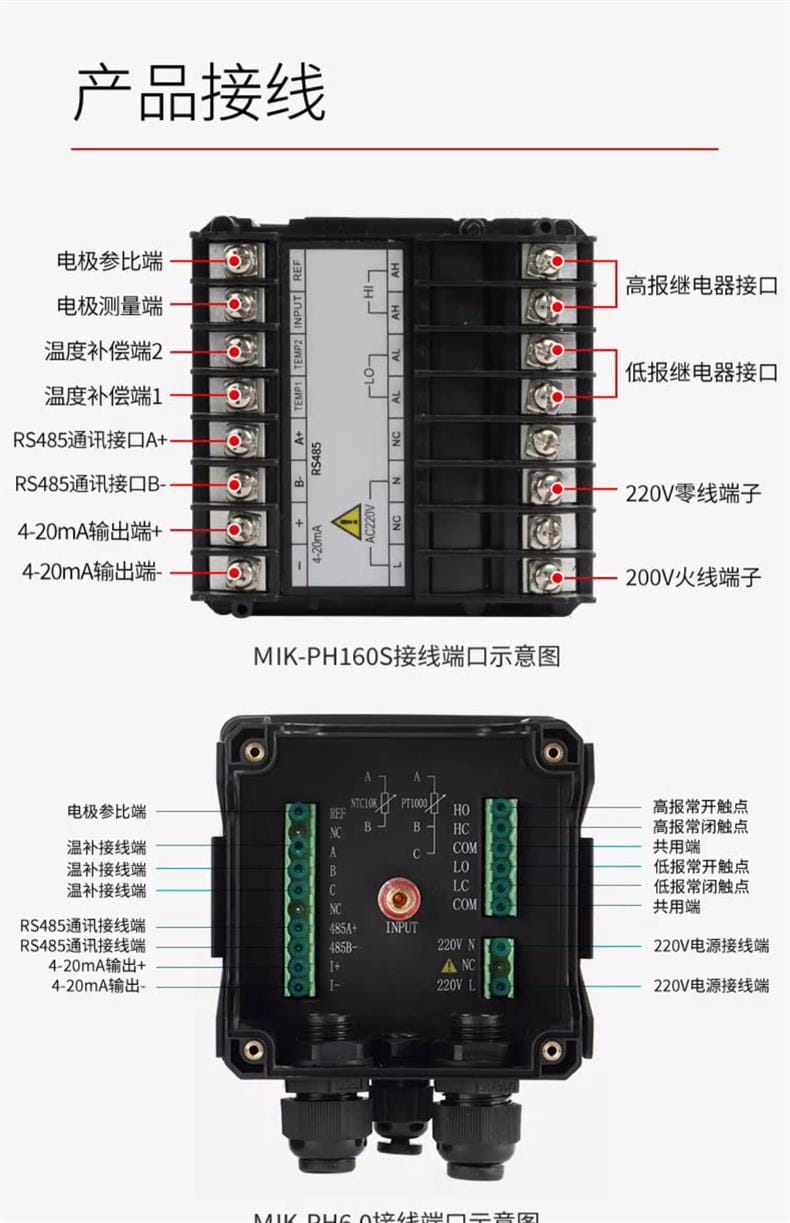

接线顺序按下面几步走，错一步可能带出干扰或者损坏输入级。电源端子接 220V 的 L/N 或 24V DC，极性要看清楚；4~20mA 输出接隔离负载，负载电阻不超过 750Ω；RS485 用屏蔽双绞线，A+ 接 485A，B- 接 485B-，走线避开动力电缆；温度补偿端子按探头类型接 NTC10K 或 PT1000；继电器输出 RELAYA/B 去控制加酸泵、加碱泵或交流接触器，回路里要串保护熔断器。

确认供电电压与极性，再送电检查控制器自检画面。
接入温补探头，核对显示温度与现场温度计是否一致。
接 4~20mA 负载与 RS485 屏蔽线，屏蔽层单端接地。
继电器回路串熔断器，先空载试动作再带泵运行。
电极按 15° 斜角固定，通电前检查球泡无气泡附着。

注意事项

带电插拔电极是现场最容易出事的动作，输入级是超高阻电路，插拔瞬间的静电或感应电压足以打坏前端，接线和换电极前必须先断电。电极清洗要定期做，高污染、高悬浮物介质用一段时间后球泡和液接界会结垢，响应变慢、精度下滑，多数是垢层而不是电极坏了。

严禁带电插拔电极或接线，检修前断开控制器电源。
高悬浮物工况定期清洗电极，结垢会拖慢响应速度。
环境温度保持在 -10 ~ 60℃ 之间，超出范围要换耐温型电极并启用温补。
校准周期建议每 30 天一次，用 4.00、7.00 等标准缓冲液两点校准。
继电器驱动加药泵时回路要加熔断器，避免泵堵转烧触点。

选型建议

按工况挑型号比按价格挑更省事。控制柜只要求面板显示和一路 4~20mA 上 DCS，MIK-PH163S 就够，96×96 的表头占用柜面小；要接 PLC 走 Modbus-RTU 组网，或者现场需要远程读 pH、ORP 和温度，直接选 MIK-PH6.8，省掉外挂通讯模块。高温工况，比如脱硫废水或某些化工中和段，温度长期过 60℃，用 PH6.8 配 PT1000 和耐温电极，NTC10K 在这个区间精度会掉到 ±2℃。

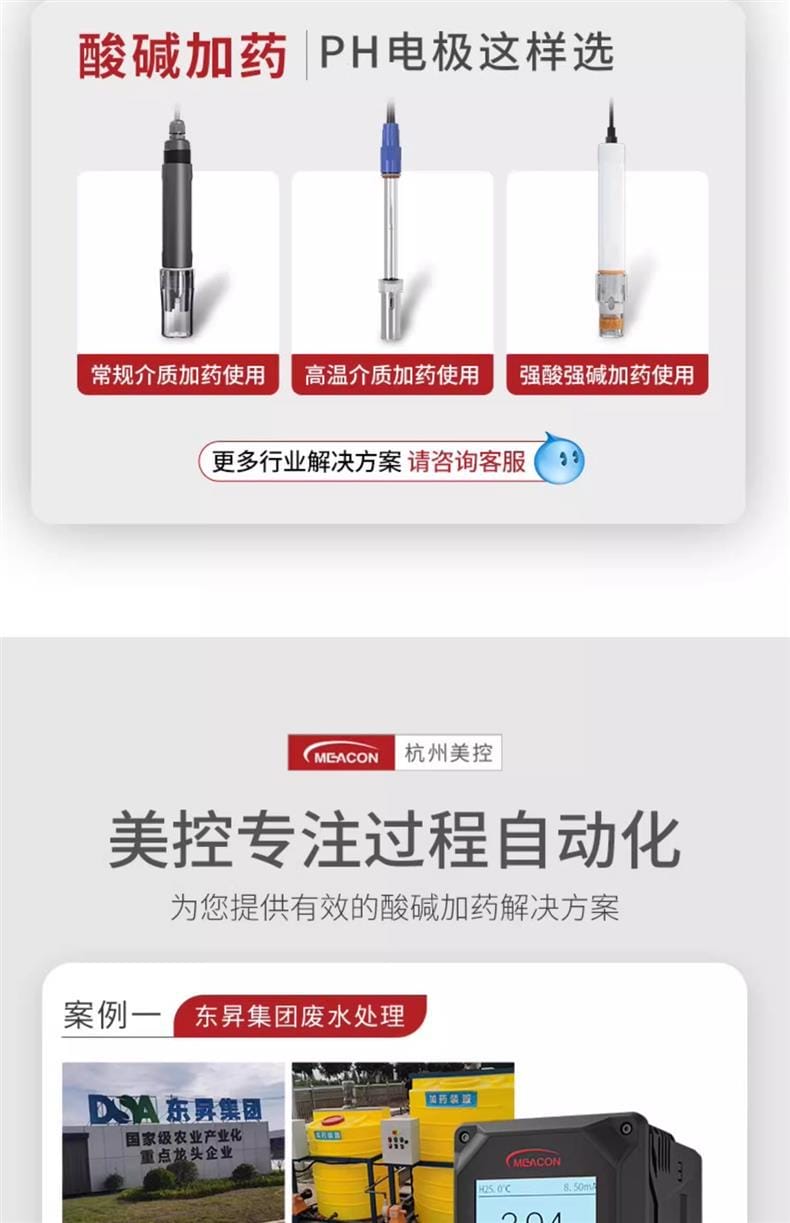

PE 桶和搅拌机这部分要看介质。常规酸碱中和，PE 桶按停留时间选容积，一般取进水量的 15~30 分钟停留；搅拌机转速不宜过高，中和反应要的是混合均匀而不是打旋，转速过高反而把絮体打碎。强酸强碱或者含有机溶剂的废水，桶体和搅拌轴材质要单独确认，普通 PE 不一定扛得住。电极选型同理，含氟、含硫化物或者高粘度的介质，标准玻璃电极会用不住，得换对应的耐腐蚀或平膜电极。

只做本地显示和 4~20mA 上传，选 MIK-PH163S。
需要 RS485 组网进 PLC，选 MIK-PH6.8。
温度长期超过 60℃，选 PH6.8 配 PT1000 与耐温电极。
强酸强碱或含溶剂废水，先核 PE 桶与搅拌轴材质。
柜面开孔按所选型号下料，PH163S 与 PH6.8 不通用。

最后落一个实际判断：这套装置的瓶颈通常不在控制器，而在电极和加药泵的匹配上。电极选错，控制器精度再高也读不准；泵的流量和药剂浓度不匹配，pH 会在设定值上下大幅振荡。订货前把介质成分、温度、含固量、目标 pH 区间和日处理水量这几项报全，比事后调参数有效得多。MIK-PH160S、MIK-PH6.0 这类配套件也建议按整机清单一起备，避免停机等件。
