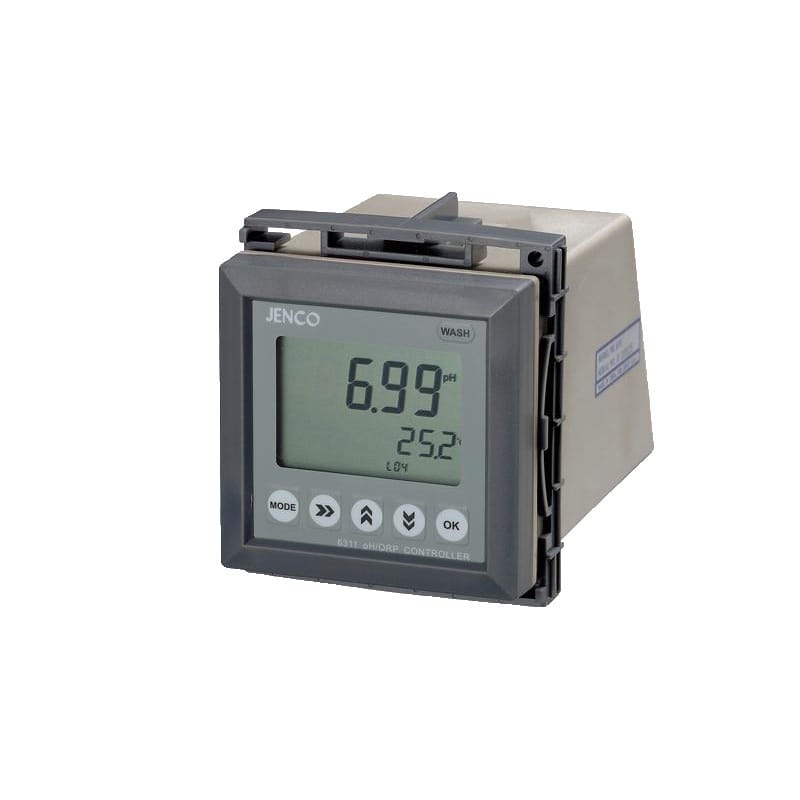

pH/mV分析仪6313 任氏JENCO微电脑酸度/氧化还原控制器

任氏JENCO的6313 pH/mV控制器现在和6311放在同一条产品线里。6313是单机型号，6311是带多路继电器和RS-485的成套控制器。两者在面板开孔、测量量程、供电方式上基本一致，差异集中在控制路数、显示内容、电流输出模式和通讯接口上。选型时先把这些差异分清楚，后面看工况就不会乱。

核心特点

6313和6311都采用1/4 DIN规格的IP65外壳，外形尺寸96×96×148mm，盘面开孔92×92mm。显示部分不同，6313是高晰LCD，能同时看pH或mV、温度、继电器状态；6311换成128×64点阵式背光LCD，多了一项pH电极效率显示。电极效率这个参数别小看，现场判断电极是否老化、是否需要更换，比单纯看mV漂移更直接。

控制回路是两个型号拉开差距的地方。6313带2组可编程pH/ORP控制继电器，4-20mA输出为绝缘可逆，用户可自定输出范围。6311把继电器加到4组pH/ORP控制再加1组温度控制，电流输出除了线性和ORP，还能切到反对数输出，并且内置RS-485。需要多级加药、温度联动或上位机联机的场合，6311更合适。

两个型号都支持自动温度补偿，探头可选Pt1000、10K热敏电阻或3K Balco。
缓冲液自动识别，US和NIST标准都能用。
四码密码锁定，断电后校正值保留。
pH测量范围覆盖-2.00到16.00 pH，ORP绝对值范围-2500到2500 mV。

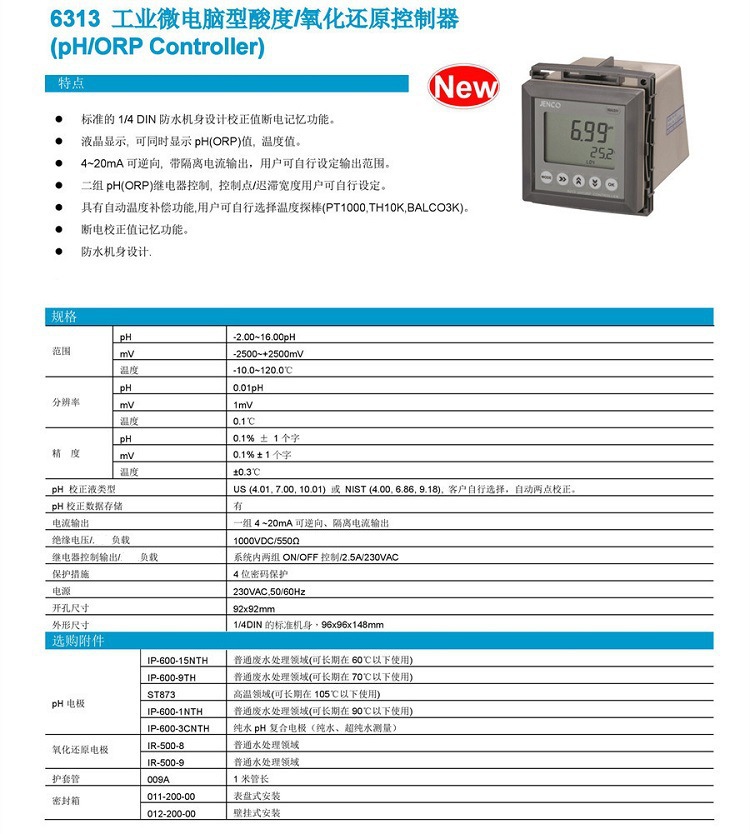

技术参数

下面这张表把6313和6311放在一起对照。两个型号的pH、ORP基础量程和分辨率相同，温度精度、继电器路数、显示和通讯存在差异。继电器触点容量在电阻性负荷下都是5A@115VAC或2.5A@230VAC，电流输出负载能力500Ω，绝缘电压500VDC，输入阻抗大于10¹³Ω。

参数	6313	6311
pH范围/分辨率	-2.00～16.00 pH，0.01 pH	-2.00～16.00 pH，0.01 pH
pH准确度	±0.1% ±1 LSD	±0.1% ±1 LSD
ORP绝对范围	-2500～2500 mV，1 mV	-2500～2500 mV，1 mV
ORP相对范围	-6499～6499 mV	-6499～6499 mV
温度范围/分辨率	-10.0～120.0°C，0.1°C	-10.0～120.0°C，0.1°C
温度精度	±0.2°C	±0.3°C
电流输出	4～20mA绝缘可逆，支持比例式输出	4～20mA绝缘可逆，支持线性/ORP或反对数输出
继电器	2组pH/ORP控制	4组pH/ORP控制加1组温度控制
通讯	无	RS-485
显示	高晰LCD，pH/mV、温度、继电器状态	点阵式LCD 128×64带背光，pH/ORP、温度、电极效率
按键	标准按键	薄膜按键带音效反馈
外壳/开孔	1/4 DIN，IP65，96×96×148mm，92×92mm	1/4 DIN，IP65，96×96×148mm，92×92mm
电源	115/230 VAC，50/60Hz	115/230 VAC，50/60Hz

6313产品资料里单独标了重量为940g。6311没有给出重量，按相同外壳和端子配置，实际重量会略重一点，现场留安装余量时按1kg考虑即可。

应用行业

6313和6311主要用在需要连续在线监测pH或ORP的场合。污水处理厂的酸碱中和池、排放口监测、工业生产线上的水洗槽、纯水和超纯水系统的pH控制，都可以用这两个型号。配合计量泵或电磁阀做酸碱投加时，继电器的开关控制模式直接对应加药泵启停。

污水处理厂的pH中和与ORP氧化还原电位监测。
企业生产线上的水洗槽、冷却循环水pH在线控制。
纯水、超纯水制备过程中的pH监控。
化学加药系统中配合计量泵做pH/ORP联动控制。

6313的单回路设计适合小型污水站或单点排放监测。6311的多继电器配置更适合多级中和、双路投加、温度联锁这类复杂一点的工艺。如果现场已经有PLC或DCS，6311的RS-485可以直接把pH、ORP、温度数据传上去。

安装条件

两个型号都是盘面式安装，面板开孔92×92mm。现场配电柜面板厚度要能承受面板卡扣的固定力，太薄的塑料板容易松脱。环境温度保持在0到50°C，湿度太高的场合要把柜门密封做好，外壳IP65只保护仪表正面，背面接线端子不能长期泡水。

开孔尺寸按92×92mm预留，1/4 DIN标准盘面安装。
电源接115V或230V AC，频率50/60Hz，现场要确认电压档位。
6313的pH电极输入为BNC，资料标注缆线长度可达20m。
温度探头要根据实际配置选Pt1000、10K或3K Balco，不能混用。
工作环境温度控制在0到50°C。

带RS-485的6311要做通讯接线时，屏蔽双绞线走线不要和动力电缆同槽，A、B线要按仪表手册标注接，通讯地线不要悬空。pH电极信号线同样要远离变频器和电机电缆，20m以内的接线长度比较稳，超过这个距离建议加表头前置放大器或改用数字电极。

注意事项

两个型号都有密码保护和断电校正记忆。断电后校正值不会掉，但如果现场长时间停电，恢复供电后还是要先确认pH电极斜率，不能光看读数正常就直接投入加药控制。缓冲液识别要提前选好US或NIST体系，换了缓冲液标准没改设置，校正就做不进去。

继电器输出是电阻性负荷，接电磁阀或加药泵时注意负载电流不要超过5A@115VAC或2.5A@230VAC。
电流输出负载最大500Ω，现场接线距离过长时先核算回路电阻。
Pt1000、10K热敏电阻、3K Balco三种温度探头接线不同，更换探头后要重新设定类型。
pH电极不能干放，长期停机时应把电极头泡在KCl保护液中。
带RS-485的6311通讯地址和波特率要提前规划，避免总线上多台仪表冲突。

6311多了温度报警继电器，如果把温度继电器用于加热或冷却控制，要单独设置动作点和回差，不要和pH/ORP控制继电器共用同一个触点动作逻辑。现场出现过温度继电器频繁跳动的，多半是回差设得太小。

选型建议

单个中和池、排放口或普通循环水测控，6313的两组继电器一般够用。它的4-20mA可以送给记录仪或PLC，不需要数字通讯，接线少、调试也直接。6313适合做单点pH或ORP控制，成本上比6311低。

如果现场有两路以上加药、需要温度报警或联锁、要求显示电极效率、或者要把数据通过RS-485接到工控系统，选6311。它的4组pH/ORP继电器和独立的温度继电器能省掉外部中间继电器，点阵屏显示内容多，调试时也容易判断电极状态。

介质条件要提前跟现场确认。含氢氟酸、高温强碱或高盐液体会加速玻璃电极腐蚀，这时候要换对应材质的pH电极或选耐氢氟酸电极。悬浮物高、容易结垢的水质，需要配自动清洗或提高测量流速，控制器本身再好也解决不了电极表面结垢的问题。6313和6311只是控制器，整条测量链路的可靠性最后还是落在电极选型和安装上。
