任氏6309POT在线pH/ORP/温度分析仪是这个系列里控制路数最多的一款，同系列的6313是紧凑型控制器。两者都采用1/4DIN防水机身，面板开孔相同，外观尺寸一样，现场替换不需要改柜门。主要区别集中在继电器组数、通讯接口和部分测量功能。选哪一台，先数清楚控制回路。
两款仪表的共同底子可以放在一起说。它们都是128×64点阵式背光液晶屏，pH、ORP、温度同屏显示；外壳IP65防水，薄膜按键带声音反馈，四位密码保护；都支持US和NIST两套缓冲液自动识别，自动温度补偿，断电校正值记忆。pH输入阻抗都在10^13欧姆以上，接普通高阻电极不会明显拉低信号。
6309POT还有一个容易忽略的点：ORP支持相对值测量，量程到-6499～6499mV，而且屏幕上能看pH电极效率。氯消毒或强氧化还原工艺里，相对值比单纯看绝对值更能反映趋势。6313只提供ORP绝对值，没有电极效率显示，也没有RS-485。
两个型号的pH量程和ORP绝对量程一致，精度标注方式略有不同。6309POT用仪表百分比精度，6313用绝对精度写法。温度量程相同，6313的标称温度精度比6309POT稍高。下面把主要参数分开列出来。
| 参数项 | 6309POT | 6313 |
|---|---|---|
| pH范围 | -2.00～16.00pH | -2.00～16.00pH |
| pH分辨率/精度 | 0.01pH；0.1%±1字 | 0.01pH；±0.01pH±1digit |
| ORP范围 | 绝对值-2500～2500mV；相对值-6499～6499mV | -2500～+2500mV |
| ORP分辨率/精度 | 1mV；0.1%±1mV | 1mV；±0.1%±1digit |
| 温度范围/精度 | -10.0～120.0℃；±0.3℃ | -10.0～120.0℃；±0.2℃ |
| 继电器输出 | 5组（2pH/2ORP/1温度）；2.5A/230VAC、5A/115VAC阻性 | 2组开关；115VAC 5A、220VAC 2.5A阻性 |
| 电流输出 | 4-20mA可逆向隔离；绝缘500VDC；负载500Ω | 4-20mA绝缘可编程；负载500Ω |
| 通讯接口 | RS-485 | 不标配 |
| 温度探头 | 自动温度补偿 | 自动温度补偿；可选PT1000/TH10K/BALCO3K |
| 缓冲液识别 | US（4.01/7.00/10.01）、NIST（4.00/6.86/9.18） | 支持US和NIST自动识别 |
| 电源 | 115/230VAC，50/60Hz | 115/230VAC，50/60Hz |
| 尺寸/开孔 | 96×96×148mm；92×92mm | 96×96×148mm；92×92mm |
| 输入阻抗 | >10^13Ω | >10^13Ω |
| 防护等级 | IP65 | IP65 |
| 重量 | 约960g | 资料未标注 |
两款外形尺寸完全一致，6313的重量资料没有标，配柜体或做支撑时按6309POT的960g留余量就够。
这两台都适合需要在线监测pH和ORP的水处理现场。6309POT在自动加药系统里更顺手，五组继电器可以把酸投、碱投、氯投、ORP报警和温度报警全部接进去。6313适合只做一路加药控制或高低限报警的简单柜子。
两款都按标准1/4DIN面板安装，开孔尺寸92×92mm，机身外形96×96×148mm。壁挂安装需要配专用密封箱，6309POT的壁挂密封箱料号是012-200-00，表盘密封箱料号是011-200-00。6313同样按这个规格选配套件。
接线必须先断电，再接传感器、继电器和电源。继电器输出只允许接电阻性负荷，感性负载要外加保护电路。现场有变频器的话，仪表电源线和信号线不要跟变频器输出电缆并行走。
校准时缓冲液温度要控制在0～60℃。6309POT的电极斜率补偿范围是理想斜率的±30%，零点补偿±100mV，超过这个范围仪表会提示，这时候先查电极而不是怀疑主机。
两款仪表断电后校正值不会丢，但长时间停用再投运时，建议先复核缓冲液标定，不要直接沿用旧数据。
现象：pH值小幅快速跳动，或者半小时内漂出0.1pH以上。
先查什么：电极BNC头是否受潮，电缆有没有破损，仪表端子和接地是否干净。
多半是什么原因：电极老化、液接界堵塞或高阻输入回路吸潮。
怎么处理：拆下电极，用短路帽或导体短接BNC中心与外皮，看是否显示pH7附近并且稳定。短接稳定说明仪表正常，换电极或清洗电极；短接仍跳，查仪表输入端或送修。
现象：测量值已经越过设定值，继电器没吸合或没释放。
先查什么：设定点、迟滞宽度、继电器模式是否被改，输出端子有无电压。
多半是什么原因：迟滞设置过大，或者继电器触点粘连、驱动电路故障。
怎么处理：重新核对控制参数，断电后用万用表量输出触点通断。触点粘连有时轻敲能临时分开，但建议更换同规格继电器。
现象：PLC端显示为零或固定值，或者偏差大。
先查什么：回路总负载是否超过500Ω，输出量程的4mA和20mA对应值是否设反。
多半是什么原因：负载过大、输出通道损坏或量程映射错误。
怎么处理：脱开PLC，串入万用表电流档测实际电流。没有电流就是通道问题；有电流但数值不对，断开后级接250Ω电阻量1-5V，重新设置4mA与20mA对应点。
现象：显示温度与实际水温差好几度，或数字偶尔跳。
先查什么：6313的探头类型设置是否为实际使用的PT1000、TH10K或BALCO3K；接线端子是否松。
多半是什么原因：探头类型设错，或者温度探头进水、线芯氧化。
怎么处理：把类型改成实际探头后重新上电，拧紧端子。若仍不准，更换探头或把旧探头烘干后再试。

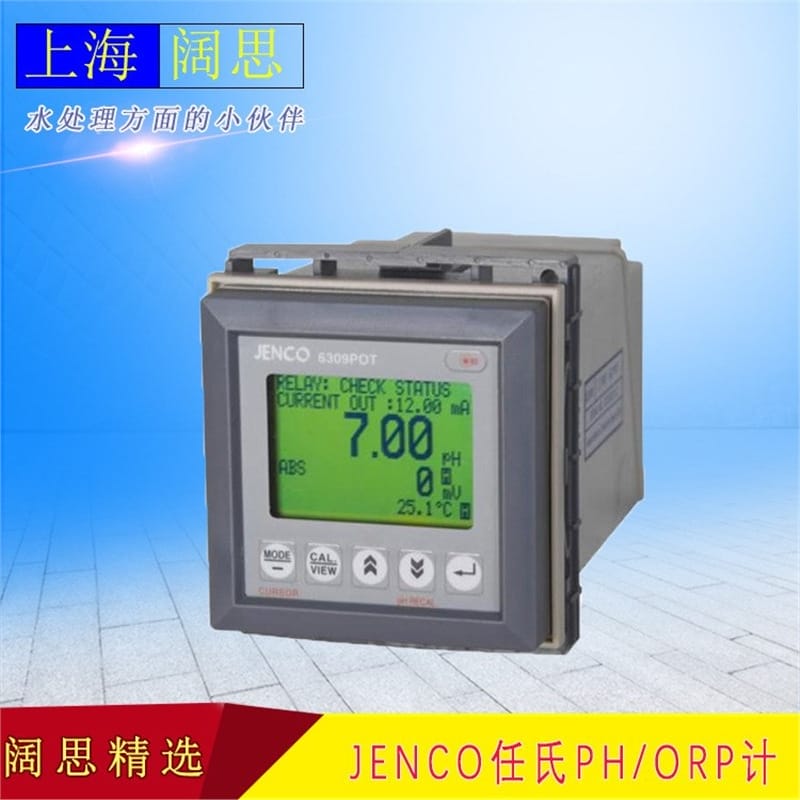

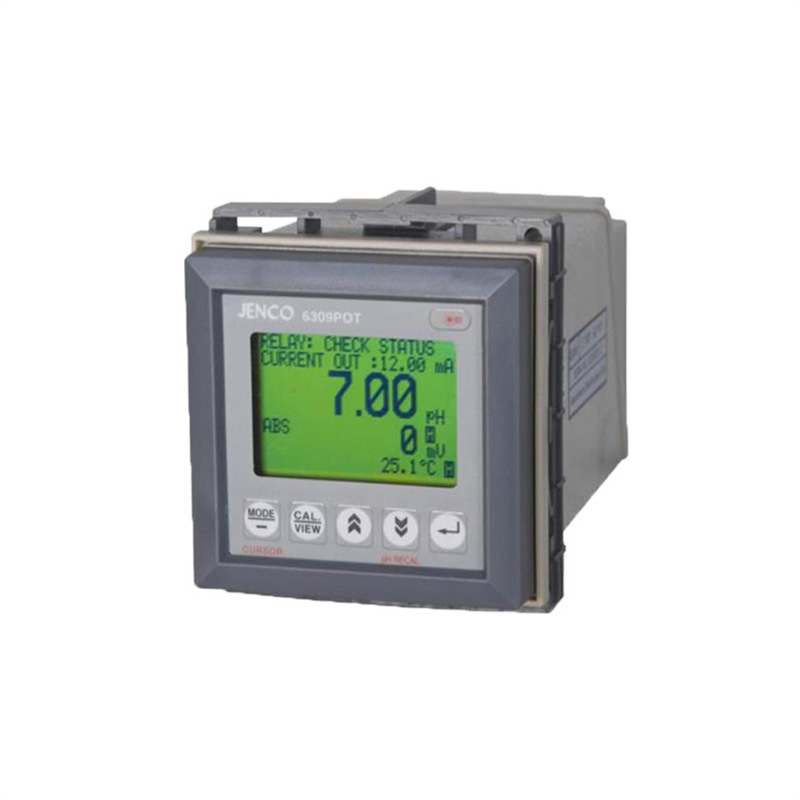

6309POT在线电脑型PH/ORP测试仪
在线多参数测量仪，同时显示测量值及温度值。仪器自带继电器控制功能，4-20mA输出。仪器可壁挂，表盘安装。广泛用于游泳池测量，污水测量。
l pH/ORP/温度 测量＆控制
l 显示pH电极率
l 使用者可选择ATC元素：3k balco、10k与pt-1000
l 可逆＆绝缘4-20ma输出
l Rs-485输出
l 校正方便
l 点阵式LCD显示128 x 64，背光功能
l 薄膜转换器语音回覆
l 自动温度补偿
l 高亢燥（50/60 Hz)
l 可放置于管子/墙面/架框
l ¼DIN防水
l 1可编程式温度继电器
l 可编程式线性/ORP电流输出或可编程式线性/反对
l 数电流输出
重要提示

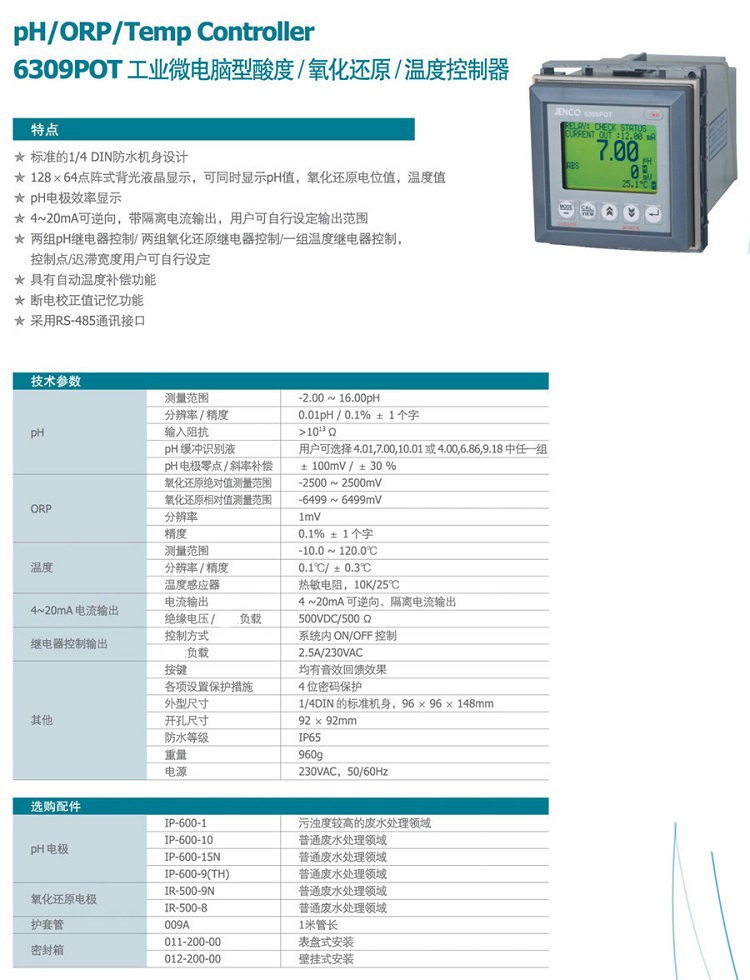

参数：-2~16/0.01pH，-2500~2500mV(值)/-6499~6499mV(相对值)，4~20mA可逆隔离输出，五组继电器控制，RS-485接口
产品规格
pH范围-2.00～16.00
酸碱度计分辨率0.01 pH
酸碱度计准确度0.1 %±1 LSD
温度 范围-10.0～120°C
温度 分辨率0.1°C
温度准确度 ±0.3°C
ORP范围 -2500～2500 mV
ORP分辨率 1 mV
ORP准确度±0.1% rdg±1 mV
ORP范围(相对) -6499～6499 mV
氧化还原电位计 分辨率(相对) 1 mV
ORP准确度(相对)±0.1% rdg±1mV
工作温度-10.0～120.0°C
缓冲液识别4.01,7, 10.01 / 4.00,6.86, 9.18
缓冲液温度范围0～60.0°C
电极斜率（slope)补偿 理想斜率之±30%
电极零点(offset)补偿 ±100 mV
输入阻抗>1013 ohms
校正自动关闭感应&待机 有
pH 2 programmable high or 2 low
ORP 2可编程high或2 low
温度1可编程high或1 low
控制型态 开/关
继电器输出 （电阻性负荷） 于115 VAC为5 amps，于230VAC为2.5 amps
继电器设定点频宽 使用者可编程
型态 绝缘4～20 mA
范围 可选择zero, & span
准确度 ±0.02 mA
绝缘电压500 VDC
ATC传感器 热阻器 于25 c为10kilo?ohms
性保护4码密码
键盘 音效反馈
连结RS-485
前置放大电压 ±5 VDC

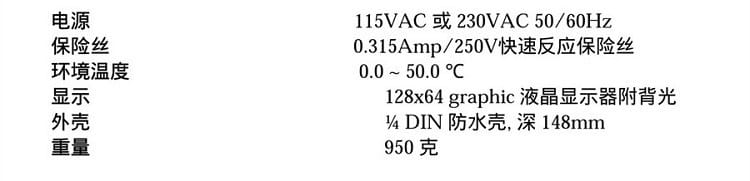

供电来源115/230 VAC, 50/60 Hz
尺寸1/4 DIN外壳，深度148mm
重量950 g
