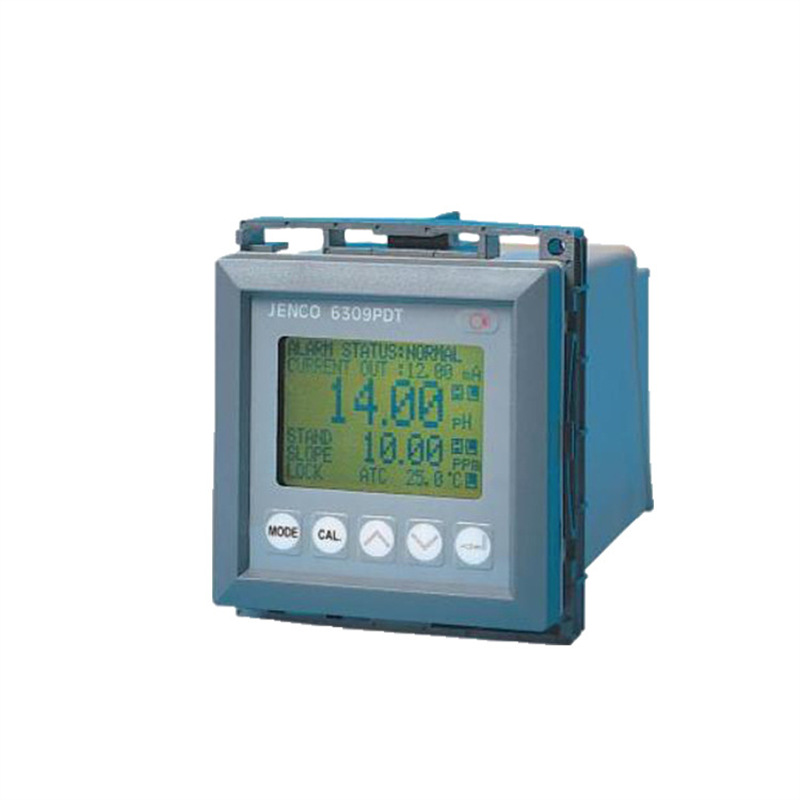

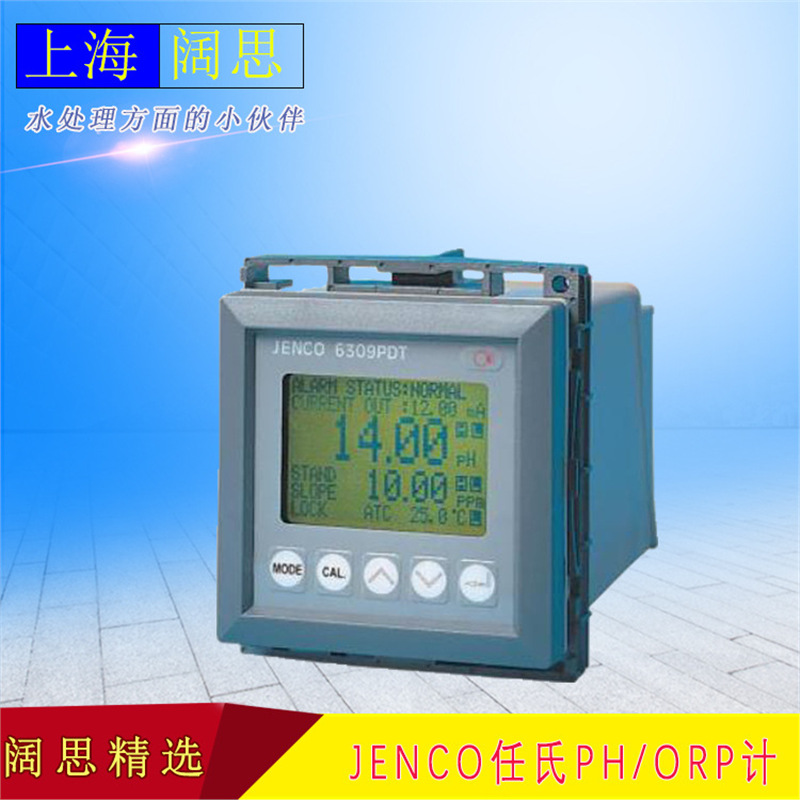

任氏 JENCO 的 6309PDT 是一台把 pH、溶解氧和温度集成到同一块面板上的在线多参数测试仪。它采用单芯片微电脑设计，带 128×64 点阵式背光液晶，能同时显示测量值、继电器状态和电流输出。对于需要连续监控水质、又不想在控制柜里摆多台单参数表的现场，这一台可以省掉不少空间和接线。
6309PDT 的核心是把 pH、溶解氧和温度测量放进一个 1/4 DIN 面板机箱里，没有因为集成而牺牲控制能力。下面几条是它比较突出的设计。

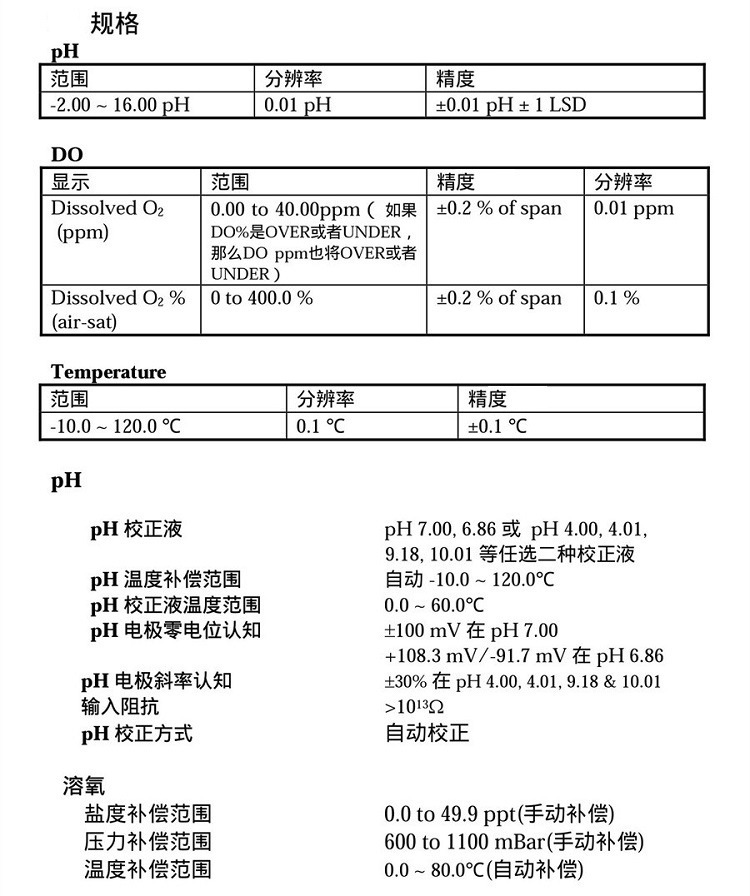

下面按测量参数、控制输出和一般规格分开列。表格中的数值均为产品标定值，实际使用时还要考虑电极和安装条件带来的偏差。
| 参数 | 数值 |
|---|---|
| pH 测量范围 | -2.00 ～ 16.00 pH |
| pH 分辨率 | 0.01 pH |
| pH 准确度 | ±0.01 pH ±1 个字 |
| pH 输入阻抗 | >10¹³ Ω |
| pH 缓冲液识别 | US（4.01/7.00/10.01）或 NIST（4.00/6.86/9.18） |
| pH 电极校正 | 零点校正±100 mV，斜率识别±30% |
| pH 温度补偿 | 自动 0～80℃，NTC 22K |
| 溶解氧测量范围 | 0.00～60.00 ppm / 0.0～500.0% |
| 溶解氧分辨率 | 0.01 ppm / 0.1% |
| 溶解氧准确度 | ±0.2% FS |
| 溶解氧补偿 | 盐度 0.0～49.9 ppt，压力 600～1100 mBar，均为手动 |
| 溶解氧响应时间 | 60 秒取得 98% 数据 |
| 温度测量范围 | -10.0～120.0℃ |
| 温度分辨率 | 0.1℃ |
| 温度准确度 | ±0.1℃ |
| 温度传感器 | 热敏电阻 22K Ω / 25℃ |

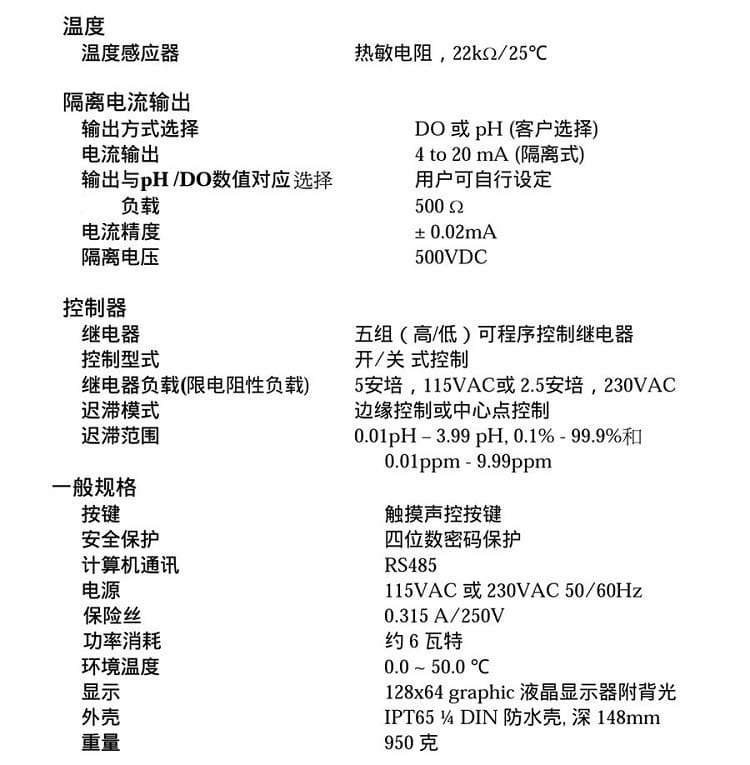

| 项目 | 规格 |
|---|---|
| 电流输出 | 4～20 mA 绝缘，可编程线性或对数，最大负载 500 Ω，绝缘电压 500 V DC |
| 继电器输出 | 5 组开关控制，115V AC 5A 或 220V AC 2.5A，限阻性负载 |
| 通讯接口 | RS-485 |
| 项目 | 规格 |
|---|---|
| 电源 | 115V AC 或 230V AC，50/60 Hz |
| 功耗 | 约 6 瓦特 |
| 工作温度 | 0～50℃ |
| 防护等级 | IP 65 |
| 外壳尺寸 | 1/4 DIN，96×96×148 mm |
| 开孔尺寸 | 92×92 mm |
| 重量 | 950 克 |
| 显示 | 128×64 点阵式 LCD，带背光 |
6309PDT 主要面向需要连续记录和控制水质参数的场合。它的继电器和电流输出让它可以不只是显示，还能参与加药、曝气、循环等控制回路。
上海阔思作为水处理领域合作伙伴，提供该设备的销售、维修保养和配套电极选型服务。
6309PDT 使用 1/4 DIN 面板安装方式，开孔尺寸要求 92×92 mm，机箱深度 148 mm，控制柜内要留出足够走线空间。虽然外壳达到 IP65，但前面板密封条和接线口的防水处理仍是现场安装时容易出问题的地方。
6309PDT 的校正数据存在EEPROM里，正常断电不会丢，但频繁通断或电压波动较大的现场还是建议配稳压电源。日常维护的重点不在主机，而在电极。
某市政污水处理厂在曝气池出口安装6309PDT，pH电极选用IP-600-10，溶解氧电极选用OXYSENS 120。主机通过4-20mA把溶解氧信号送到PLC，参与鼓风机变频控制；两组DO继电器分别做高低报警。RS-485连到中控室上位机，数据记录间隔设为1分钟。
一个循环水养殖车间将6309PDT装在电控柜面板上，监测养殖池回水。溶解氧低于设定值时，继电器启动增氧机；pH高于上限时，另一路继电器驱动酸液计量泵。温度继电器用来做高温报警，防止夏季水温超过养殖品种耐受范围。
制药车间在纯化水储罐旁路流通池里装pH电极，6309PDT输出4-20mA给记录仪。密码保护防止未经授权改动校正值，两点校正每周执行一次，保证pH读数在±0.01的范围内稳定。
主机本身工作温度上限是50℃，但探头耐温通常是80℃。如果被测液体温度超过80℃，需要先冷却或选用高温型电极，不能直接插入。
不会。校正值存储在EEPROM里，正常断电不会丢失。但如果现场电压频繁波动，建议配稳压电源，避免电源异常造成主板故障。

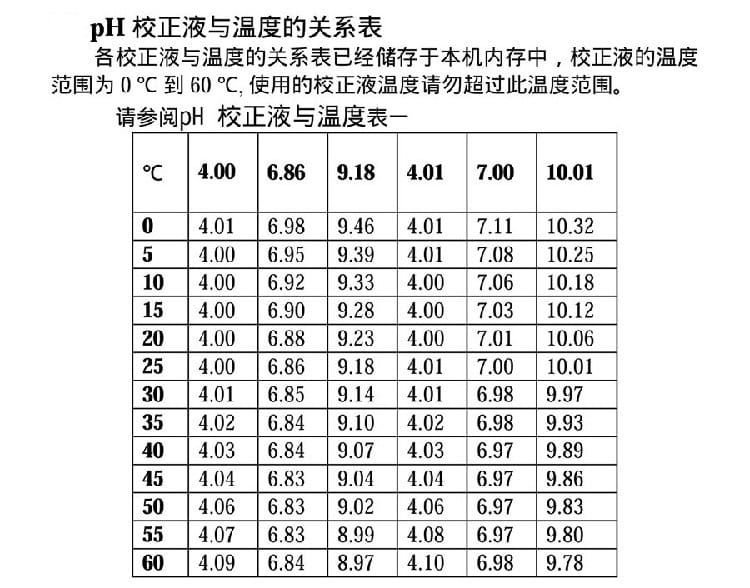

两种都能用，关键是校正液和仪表设置要一致。6309PDT支持US（4.01/7.00/10.01）和NIST（4.00/6.86/9.18）两套缓冲液体系，选定后不要中途混用。
继电器触点标称220V AC 2.5A，但只适用于阻性负载。如果控制电机、电磁阀或计量泵，最好外接中间继电器或接触器，避免触点粘连。
通过RS-485转USB或转RS-232模块连接电脑，然后在软件里设置和仪表一致的地址、波特率。多台设备并联时，每台地址要不同，总线末端加终端电阻。

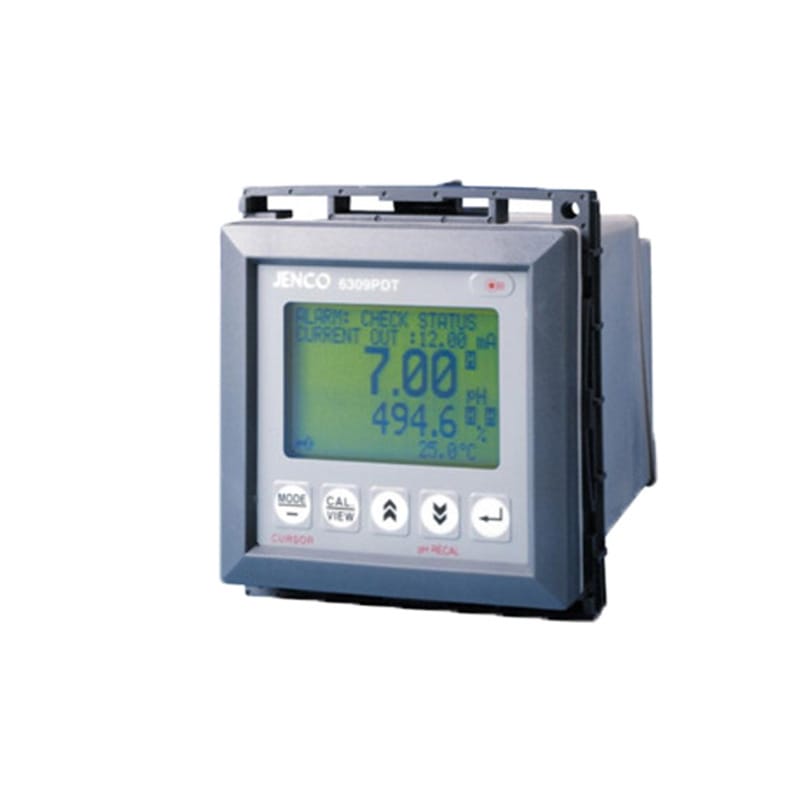

6309PDT在线电脑型PH/溶解氧测试仪
在线式pH、DO、温度分析仪。1/4 DIN，IP-65规格，面板安装pH/DO/温度分析，2线4-20mA电流输出，2组可编程式开关继电器，RS-485输出，背光功能。
l 点阵式LCD显示，手动背光调整显示pH、DO、温度，亦可同时显示继电器状态、传送器电流mA输出
l 自动缓冲液识别（US&NITS)校正资料可储存，开机即可使用
l pH/DO绝缘/可逆4-20mA电流输出，可比例式输出
l 5可编程开关继电器:2个供pH，2个供DO，1个供温度
l 远端进行测量时，透过RS-485输出，经由可溶性计算机可将多项单位廉洁汇集。
l 密码保护
l IP-65防水外壳

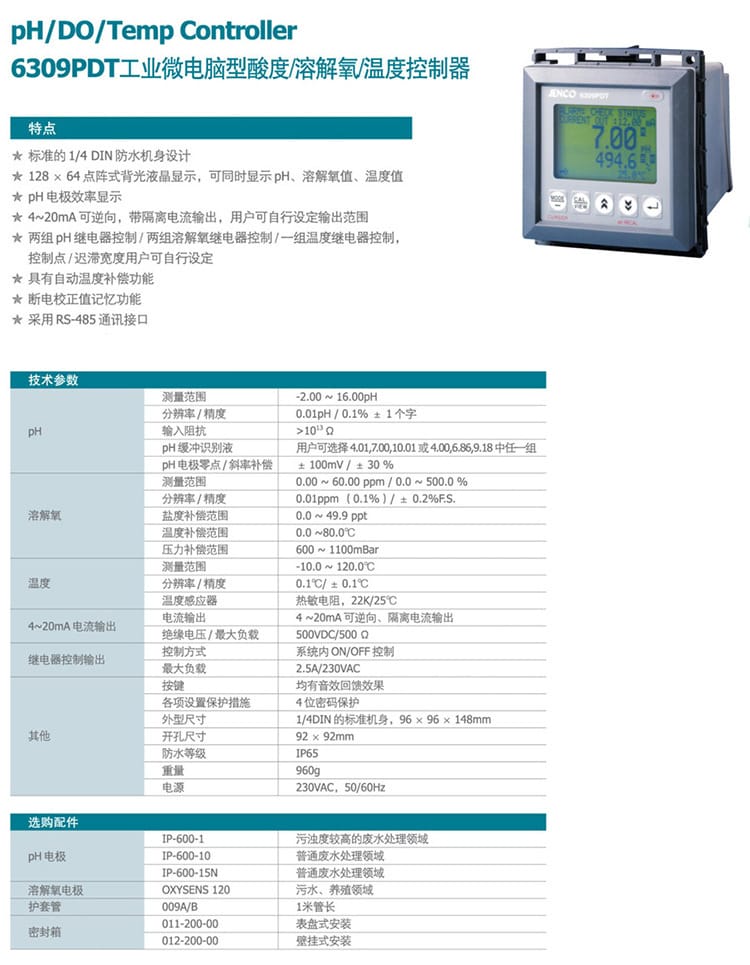

产品规格
pH范围-2.00～16.00 pH
酸碱度计分辨率0.01 pH
酸碱度计准确度 ±0.01 pH±0.01 digit
DO范围0.00～60.00 ppm / 0.0～500.0 %
DO分辨率0.01 ppm / 0.1 %
DO准确度 ±0.2 % FS
温度 范围-10.0～120.0°C
温度 分辨率0.1°C
温度 准确度 ±0.1°C
pH缓冲液识别US(4.01,7.00,10.01)或NIST(4.00,6.86,9.18)使用者可选择
pH电极零点校正范围 ±100mV at pH 7.00 /-97.7mV～108.3mV at pH 6.86
pH电极斜率（slope)识别 于pH 4.00,4,01,9.18或10.01为±30%
pH输入阻抗 自动/手动-5.0～125.0°C
输入阻抗>1013 ohms
盐度 补偿 手动0.0～49.9 ppt

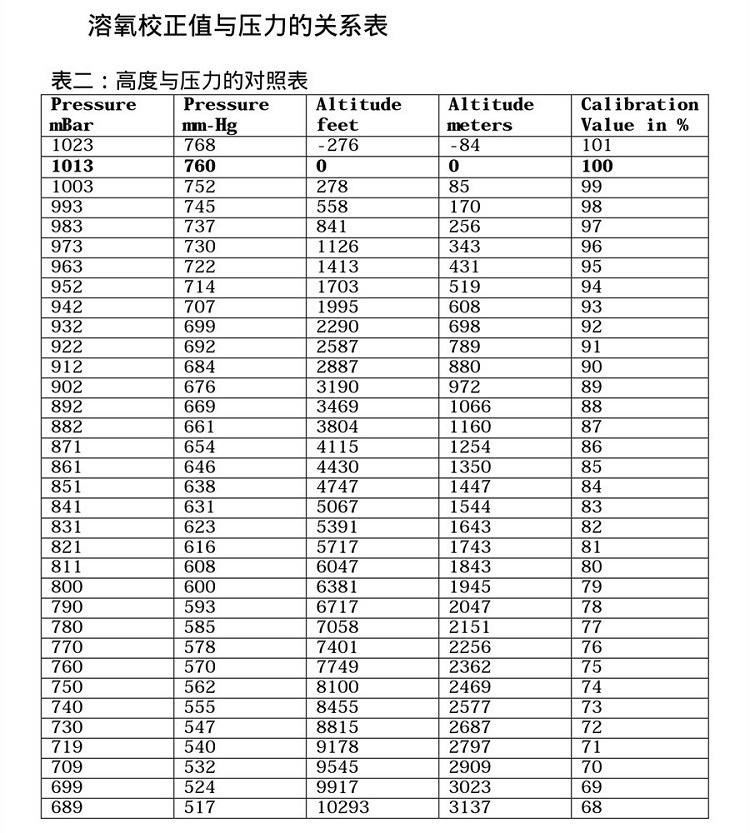

压力补偿 手动600～1100mBar
温度 补偿 自动0～80°C，22K ohm NTC
Output Select User selectable pH or Dissolved oxygen
电流输出范围4～20 mA(绝缘)，可编程式
电流输出范围 使用者可编程，线性 或log
绝缘电压500V DC
控制型态5组开关控制
继电器输出 于115V AC为5A或 于220V AC为2.5A，?限阻性负载
显示128 x 64点阵式LCD，具背光功能
性 四码密码
电源 于50/60 Hz为115 V AC或230V AC
工作温度0～50°C
重量950 grams
外壳IP 65规格，1/4 DIN外壳，深度148mm
成套附件

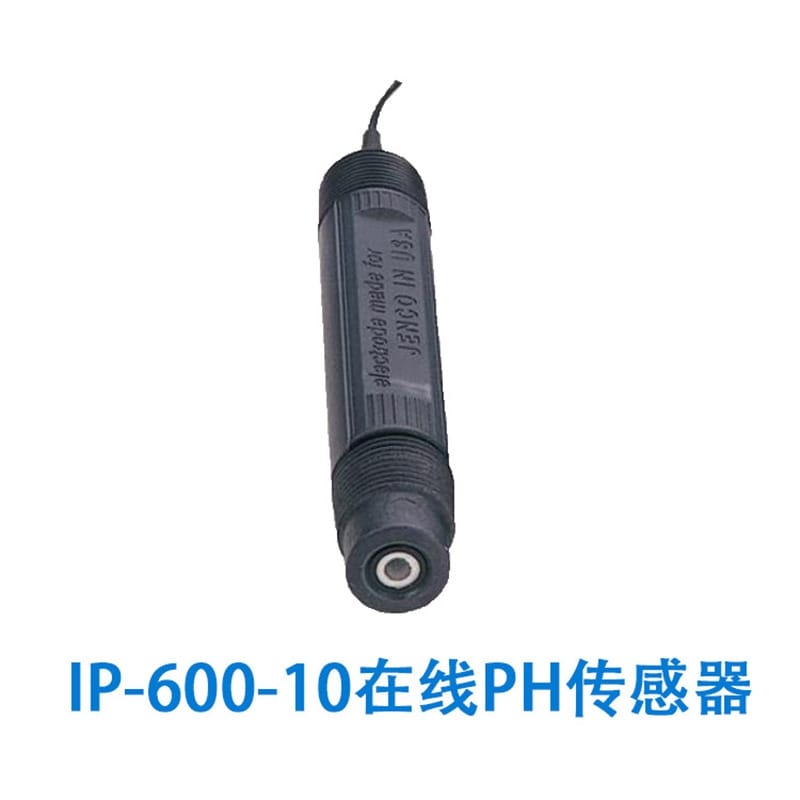

IP-600-10在线PH传感器（电极）
工业PH电极，平头，ABS外壳，前后端3/4“管螺牙界面，BNC接头，20米线长。
产品规格
pH范围0～14 pH
温度范围0～80°C
耐压范围1 75C/170F = 100 psig
耐压范围2 81C/180F = 85 psig
耐压范围3 100C/212F =50 psig
接口3/4″NPT
连接材质PPS
感测材质玻璃
插头BNC或其他
缆线长度20 m

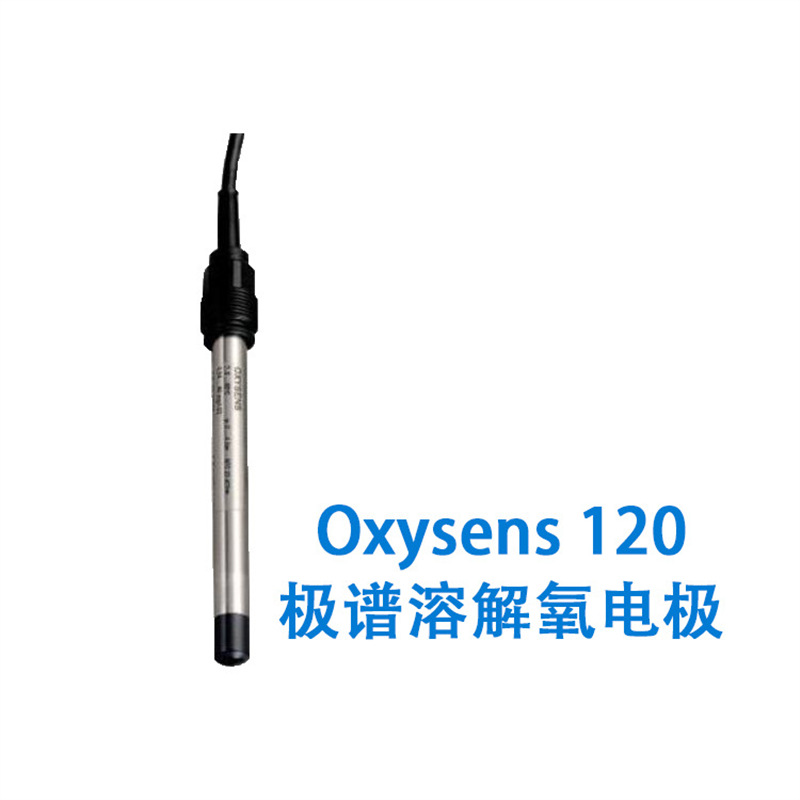

Oxysens 120极谱式溶解氧电极
产品规格
温度范围0～60°C
耐压0～4 bar
响应时间60秒取得98 %之确实数据
温度传感器NTC 22K°C
接口PG 13.5
插头 连线柱
缆线长度5 m
