Hamilton（哈美顿）在pH测量领域的产品线里，S7接口是一个老资格的标准。这次要说的不是电极本体，而是配套的S7线缆，长度覆盖1M、3M、5M、10M四档。很多人选电极时舍得花钱，到线缆环节却随便配一根，结果信号噪声大、读数跳，回过头来查半天。S7线缆本质上是一根为高阻抗pH信号设计的低噪声延长线，选对长度和接法，比事后加滤波器管用。上海阔思电子有限公司作为Hamilton产品的渠道方，经常碰到客户在5m和10m之间拿不准，其实判断依据很简单：现场从电极到变送器的实际走线距离，加上必要的弯曲余量。
S7线缆的设计出发点只有一个：把pH电极那点毫伏级的微弱信号，尽可能无损地送到变送器或采集端。pH电极的内阻通常在几十到几百兆欧，信号电流极小，线缆的绝缘性能和屏蔽结构直接决定测量稳定性。Hamilton这根线用的是多层屏蔽网加耐磨护套，在工业现场常见的变频器、接触器干扰环境下，屏蔽层接地后能把耦合噪声压下去一个量级。

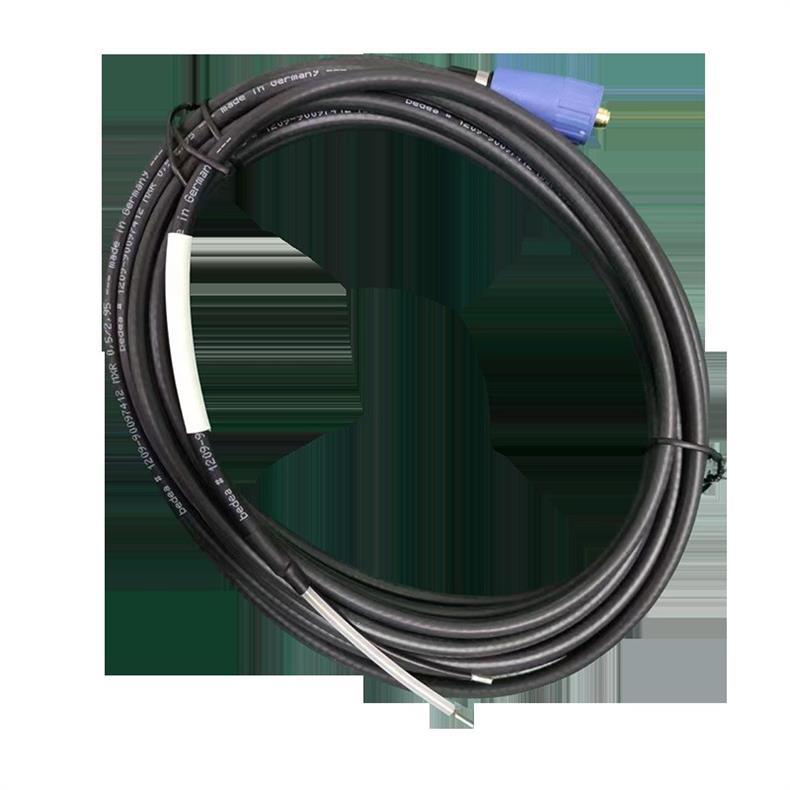

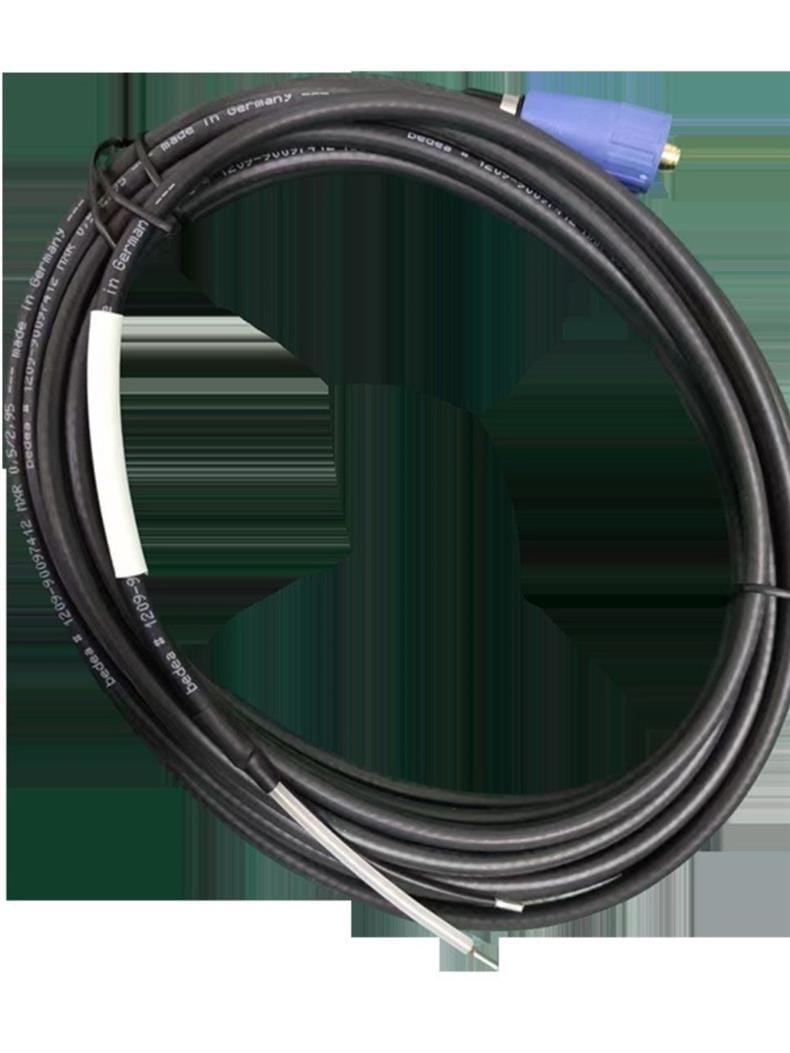

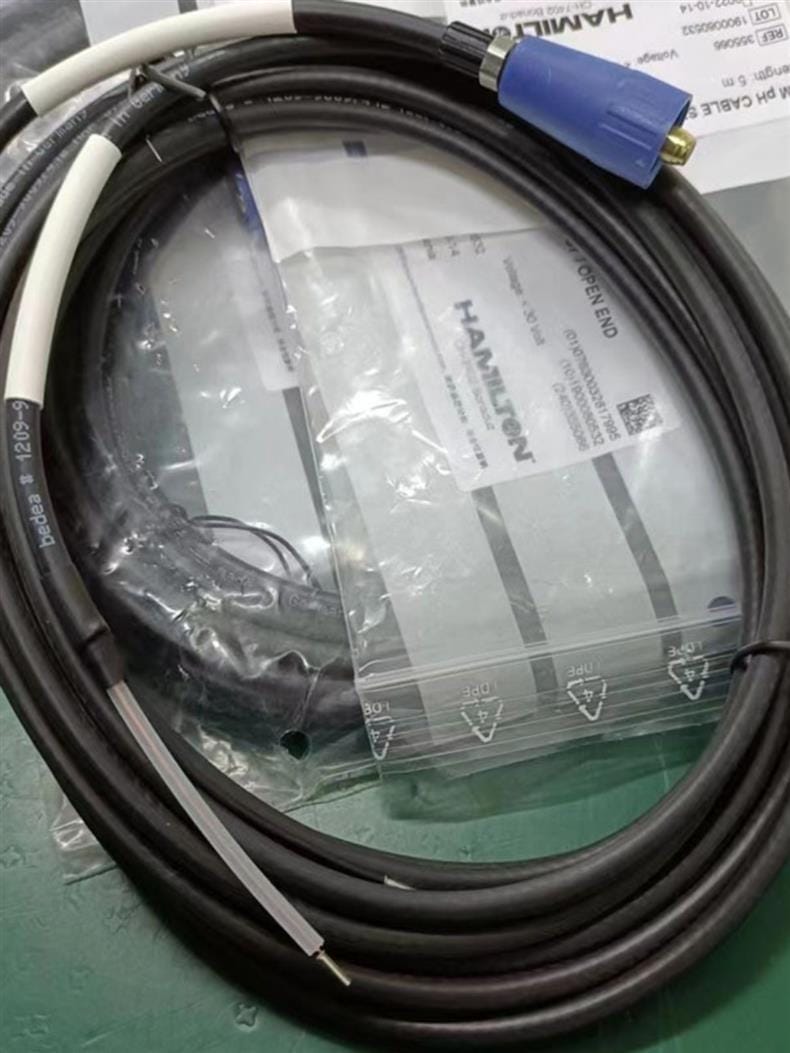

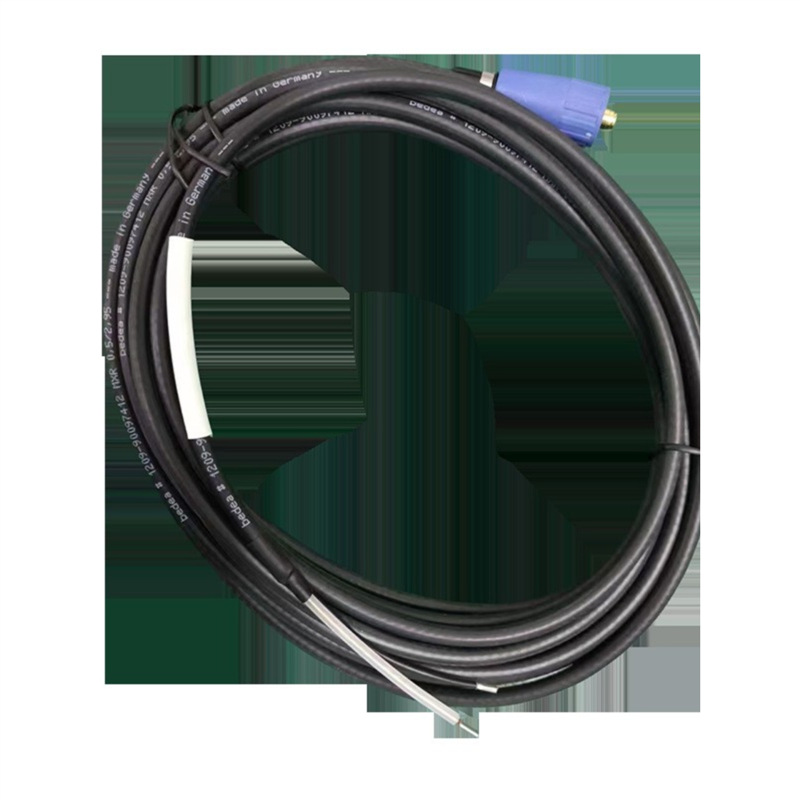

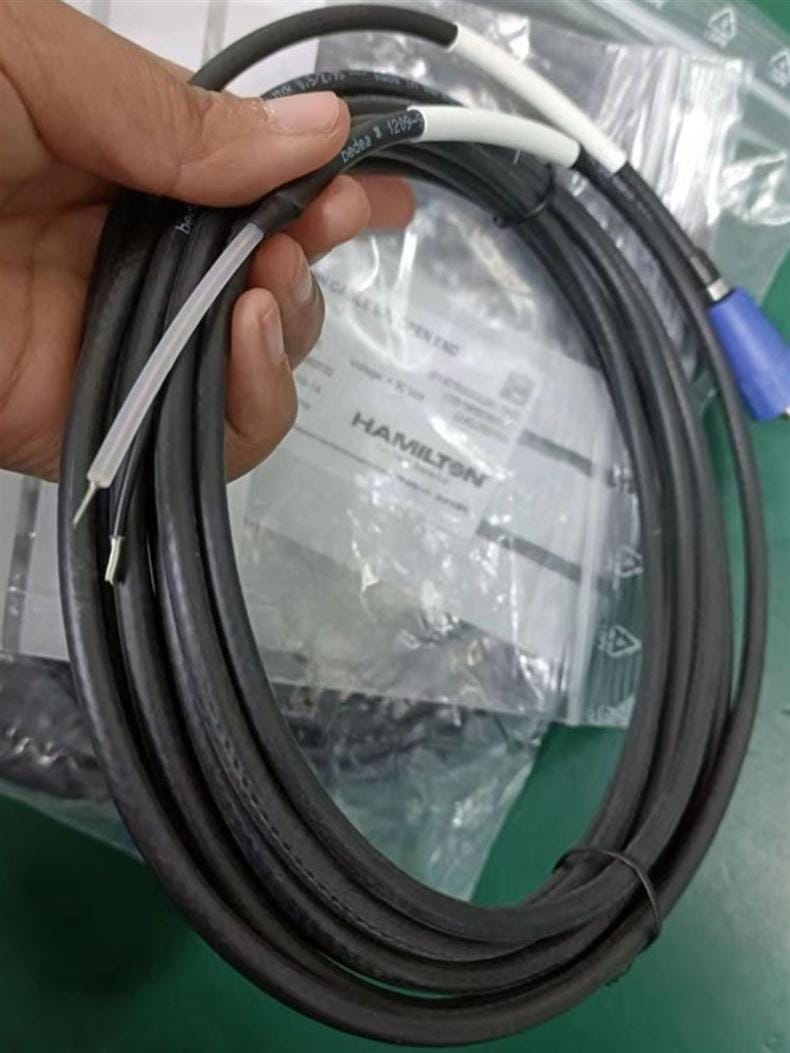

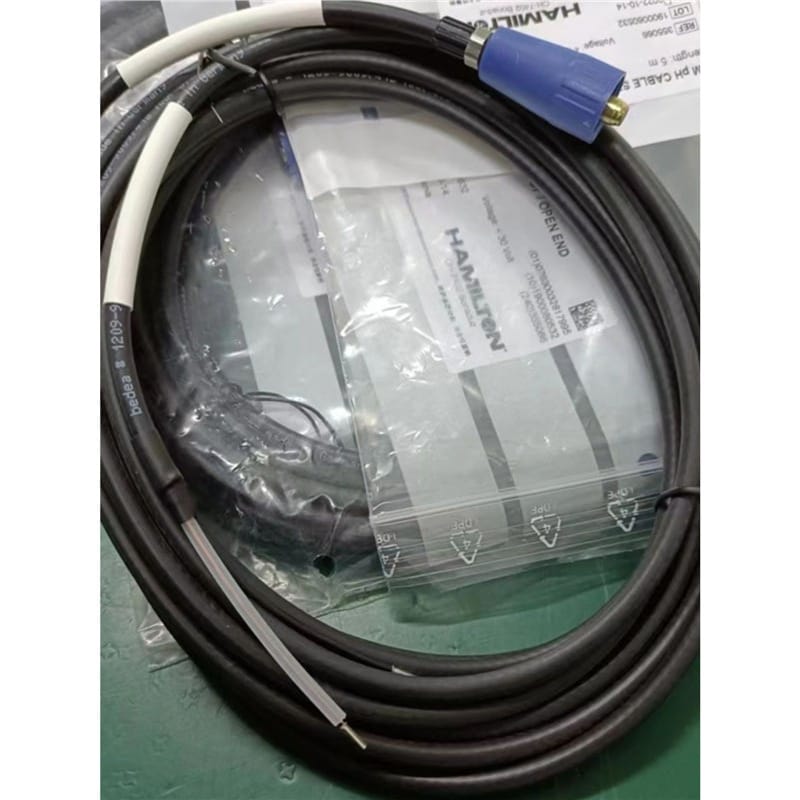

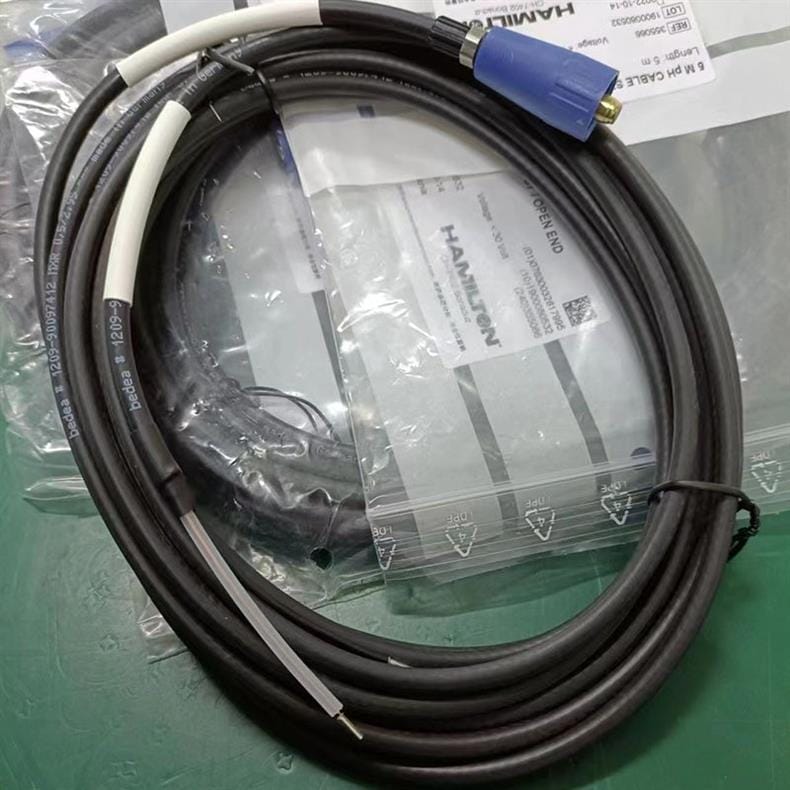

接口方面，电极侧是标准的S7传感器接口，带键槽定位；仪表侧是Open End开放式引线，不预装连接器，方便直接接入各类pH变送器、数据采集卡或定制控制柜端子。这种开放式端头的好处是适配面宽，坏处是没有防呆，接线时得自己确认芯线定义。
四档长度之间除了线长不同，电气参数完全一致。下面按型号和参数两个维度分别列出，方便对照。需要注意的是，不同长度对应的物料编号（REF）不一样，下单时用REF比用长度描述更准确。
| 参数名称 | 参数值 |
|---|---|
| 产品类别 | S7系列pH电极信号延长线 |
| 可选长度 | 1m / 3m / 5m / 10m |

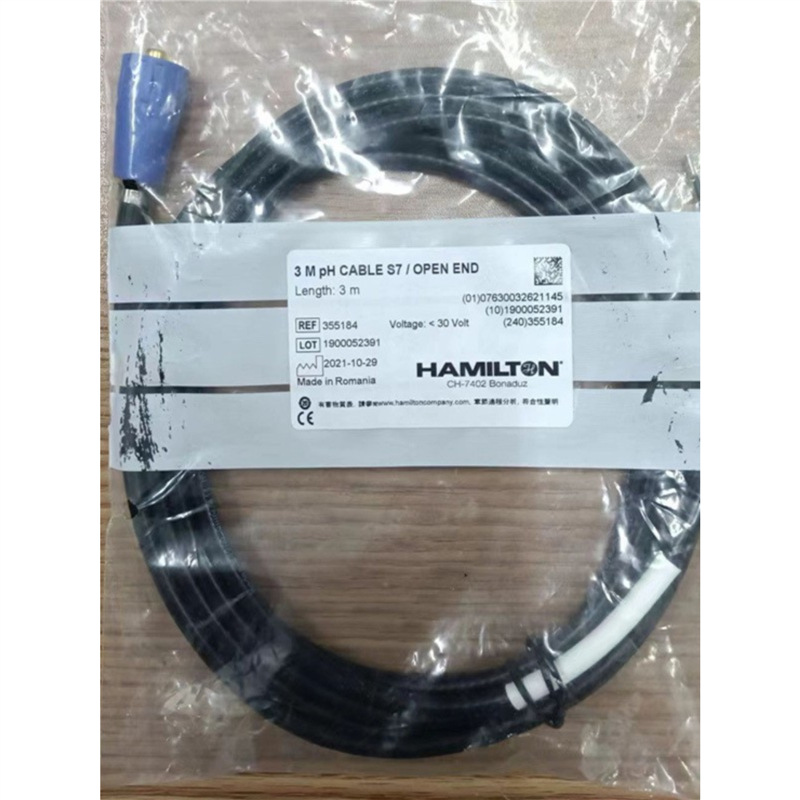

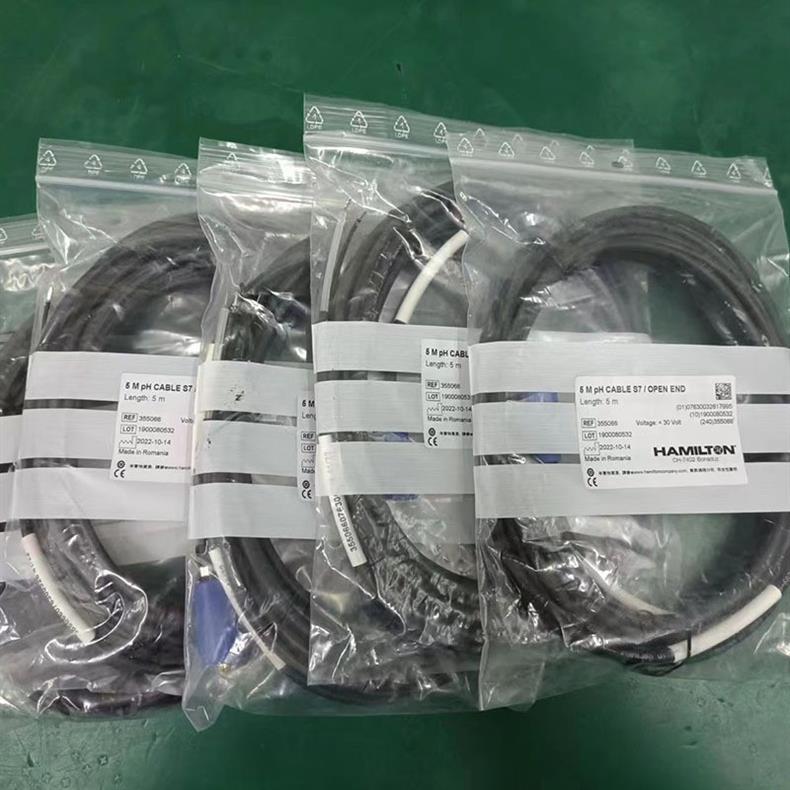

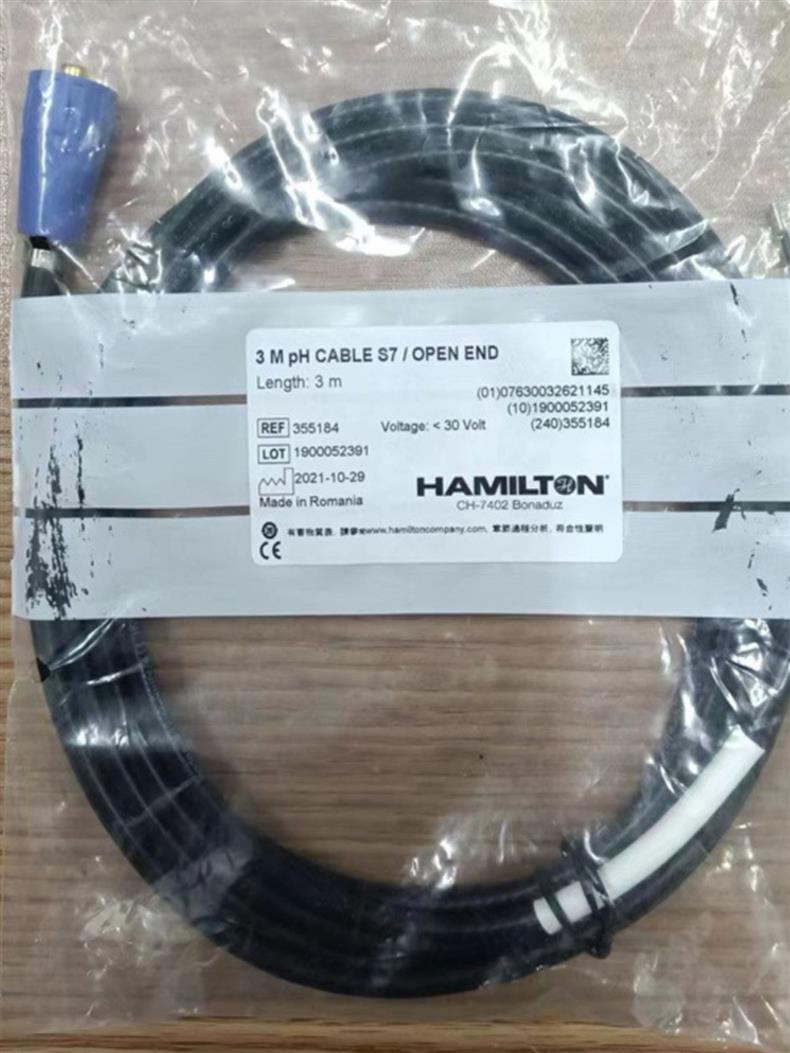

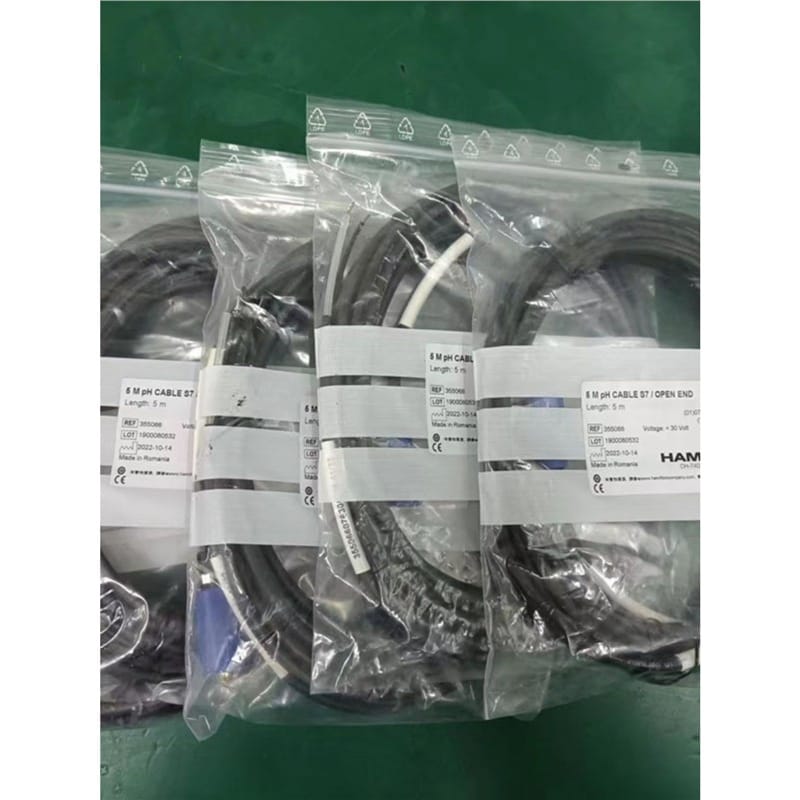

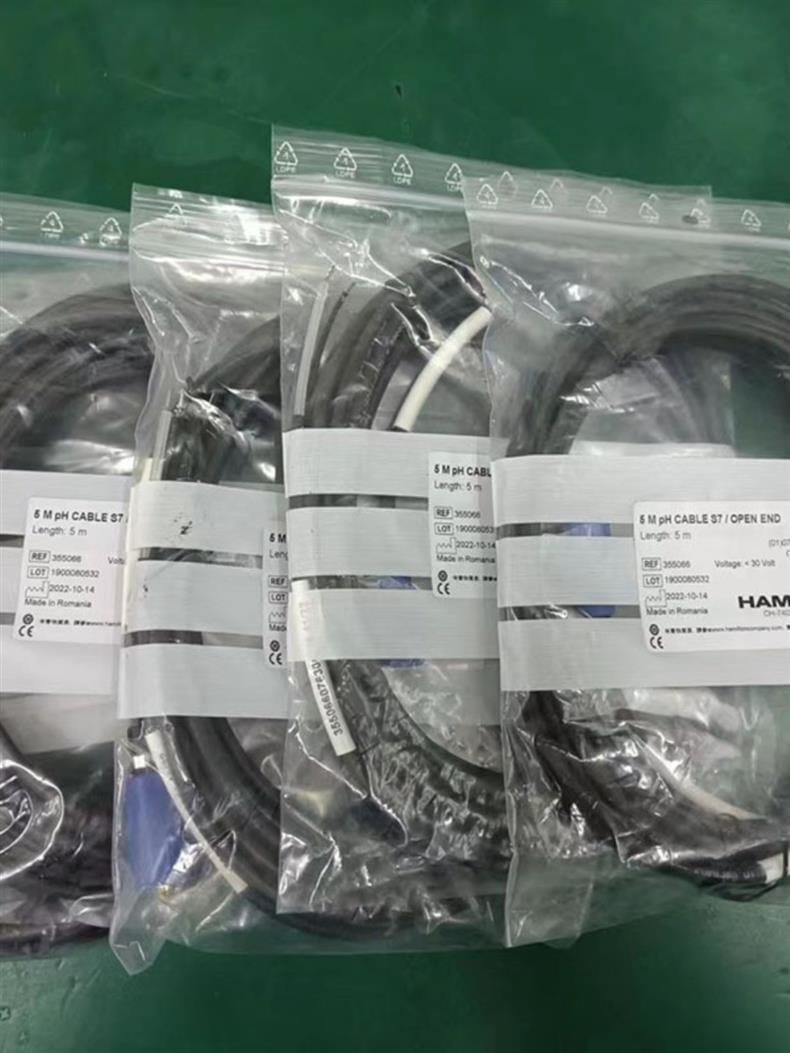

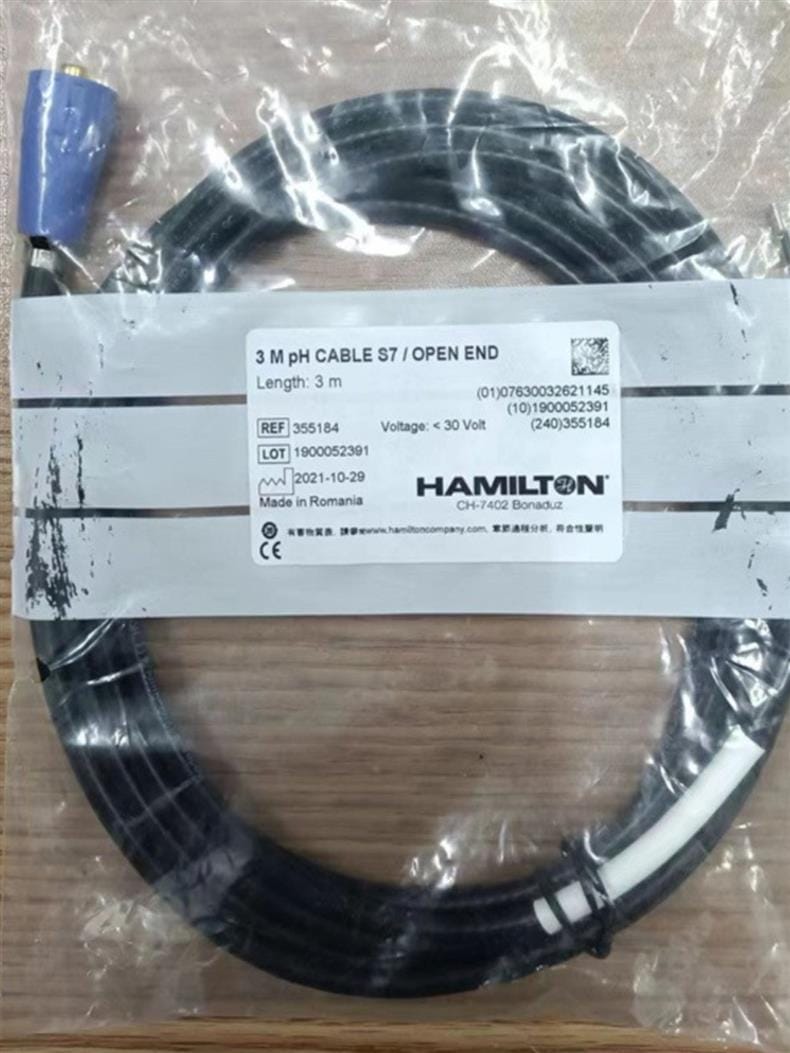

| 参考物料号 | 3m对应REF 355184；5m对应REF 355066 |
| 额定电压 | < 30V DC |
| 电极侧接口 | S7标准传感器接口（带键槽定位） |
| 仪表侧接口 | Open End开放式引线 |
| 产地 | 瑞士总部研发，罗马尼亚或德国制造 |
| 认证 | CE认证，符合RoHS环保指令 |
| 批次标识 | LOT编号与生产日期喷码 |
关于长度选择，1m适合实验室台架或紧凑型在线仪表柜内接线；3m和5m是工业现场最常用的两档，对应中小型储罐、管道旁仪表箱的典型距离；10m用于大型水池、高塔或电极与仪表间跨区域布置的场合。线缆越长，分布电容越大，对屏蔽和接地的要求也越高，10m规格在安装时尤其要注意远离动力电缆。
这根线缆本身不接触介质，它的价值体现在把电极信号可靠传出去。所以凡是用了Hamilton S7接口电极的地方，都可能用到它。从实际出货和项目配套情况看，主要集中在几个方向。
这些场景的共同点是：电极安装位置和仪表柜之间有一定距离，又不能用普通导线随便延长。尤其是制药和食品行业，线缆还要配合CIP/SIP清洗流程的耐受要求，护套材质和接头密封性都得过关。
安装环节出问题，十有八九是布线不规范。S7线缆虽然结构结实，但它传的是高阻抗信号，不是普通4-20mA回路，几个细节必须守住。
建议安装环境温度在-10℃到+60℃之间，相对湿度不超过85%且无凝露。长期户外使用时，线缆要加装防护套管，避免紫外线直射导致护套老化。走线保持自然舒展，最小弯曲半径不小于线缆外径的5倍，禁止打结、挤压或承受轴向拉力。备用线缆存放于干燥通风避光的常温库房，远离强酸强碱蒸气和有机溶剂挥发区。
信号线必须与高压动力电缆、变频器输出线保持至少30cm间距，交叉处垂直通过。插入S7电极接口时对准键槽方向平稳推入至锁定位；拆卸时捏住插头本体旋转解锁，不要拽拉线缆主体。仪表侧开放引线接入端子时，确认屏蔽层单端接地，接地端选在变送器侧。
供电电压是硬红线。系统工作电压必须严格控制在30V DC以内，超压会导致信号漂移、放大器饱和甚至永久损坏。这不是建议值，是极限值，接线前用万用表确认回路电压。
日常维护方面，每3到6个月检查一次护套完整性、接头镀层氧化情况和屏蔽层接地状态。护套出现硬化、裂纹或接头接触不良，立即停用更换，不要凑合。在食品、制药等GMP/CIP/SIP环境中使用时，需确认线缆材质符合FDA或USP Class VI标准，并遵循厂家提供的耐受温度和清洗剂清单。
兼容性上，这根线缆只匹配Hamilton S7系列探头及同协议读数设备。跨品牌混接可能引起阻抗失配、零点漂移或通讯故障，现场遇到过不少因为换了第三方线缆导致pH读数周期波动的案例。线缆达到使用寿命或物理损伤后，按当地电子电气废弃物管理条例交由有资质的回收机构处理，不得随意掩埋或焚烧。
pH测量线缆这个品类，过去在项目里经常被归到辅材里一笔带过。这两年环保监管趋严，市政和工业废水排放口要求在线监测数据直传监管平台，pH作为基础指标之一，数据连续性和有效性的考核比以前细得多。原来有些点位用的是普通屏蔽线或者自制延长线，数据平台上线后频繁出现无效值告警，运维人员倒查发现是信号噪声导致读数超出合理范围。这个背景下，S7这类专机专用的低噪声线缆，从可选件变成了在线监测系统的标配。
另一个变化在制药和生物制药行业。一次性生物反应器和不锈钢反应器的pH测量点增多，CIP/SIP频次提高，对线缆护套的耐化学清洗和耐温性能要求跟着涨。以前3m线缆能满足大部分中小罐体，现在一些新上的大型反应器，电极安装在罐顶或侧壁高位，仪表柜在下一层，10m规格的用量明显多了。长度拉长后，屏蔽和接地的施工规范也得同步跟上，不然线长了噪声反而更大。
华东某10万吨/日污水处理厂，进出水口各设一套pH在线分析仪。电极安装在渠道旁的支架上，变送器放在约8米外的仪表间。原来用普通屏蔽线延长，数据平台频繁收到无效值告警。更换为Hamilton S7线缆10m规格后，信号线沿桥架单独走线，与动力电缆保持距离，屏蔽层在变送器侧接地。改造后连续三个月数据有效率从原来的七成出头提升到百分之九十八以上，运维人员不用再每天远程复位。
某生物制药公司的2000L不锈钢生物反应器，pH电极从罐顶插入，仪表柜位于罐体侧下方约4米处。CIP清洗时罐体附近温度高、湿度大，原有线缆护套两年内出现硬化开裂。换用S7线缆5m规格，护套耐水解性能满足清洗环境，接头处加装保护套防止喷淋水直接冲刷。更换后已运行超过一年半，护套无可见裂纹，pH读数在发酵周期内保持稳定，未再出现因线缆问题导致的批次偏差调查。
一家精细化工企业的反应釜车间，pH电极安装在釜体侧壁，变送器集中在车间另一侧的控制柜内，单根线缆走线约9米，沿途经过多台变频器。选用S7线缆10m规格，信号线与动力电缆分桥架敷设，交叉处垂直通过，屏蔽层单端接地。投用后中和过程pH曲线平滑，调节阀动作频次比改造前降低，减少了过量加碱的情况。现场工程师反馈，线缆屏蔽结构对变频器干扰的抑制效果比预期好。
