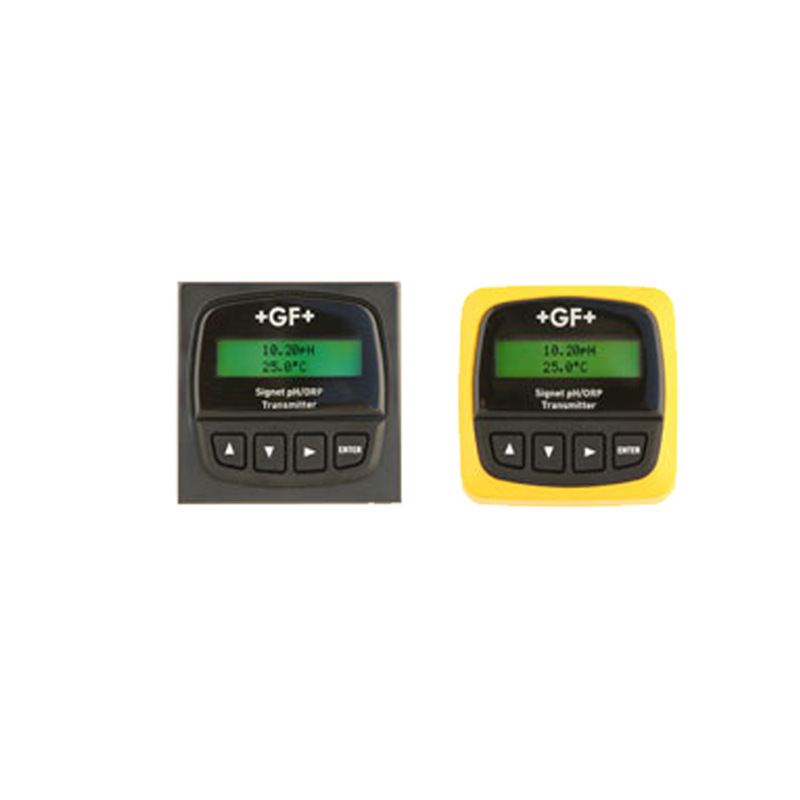

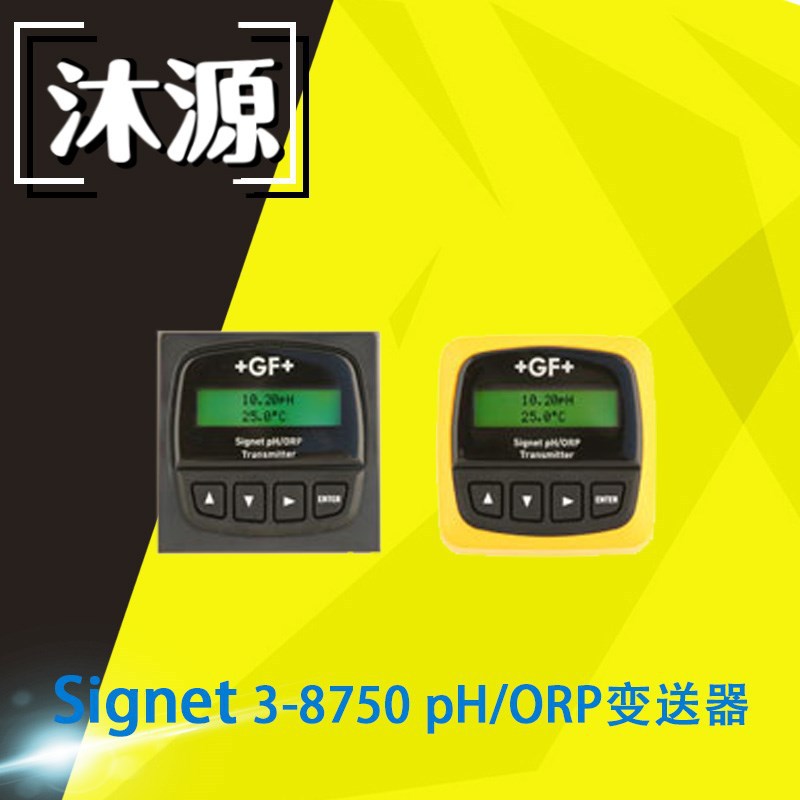

乔治费歇尔 Signet 3-8750 pH/ORP 变送器：选型前把这几件事说清楚

你在选在线 pH 或 ORP 变送器的时候，心里一般就四件事：这表稳不稳、坏了找谁、多久能到、有没有同行在用。乔治费歇尔 Signet 3-8750 这款盘装变送器，我们这边走得比较多，今天不绕弯子，把它的底细一条条摆出来。它就是一个盘装表头，配 GF 自己的 pH/ORP 传感器用，主打耐腐蚀和自动温度补偿。

核心特点

3-8750 的定位很明确：装在控制柜面板上，接 pH 或 ORP 电极，把信号转换成 4-20mA 或者继电器输出给 PLC、加药泵。它本身不直接泡在液体里，泡在液体里的是你另外配的传感器。所以它的外壳材料选了聚丙烯、硅橡胶和碳酸脂，这些材料耐酸碱腐蚀，在电镀、废水处理这类场合，柜内多少有点酸雾碱雾，它扛得住。

2×16 字符 LCD 屏，同屏显示 pH/ORP 值和温度，不用来回切换
自动温度补偿，接上带温补的 GF 传感器后，pH 值随温度漂移的问题它自己修
双路信号输出，温度和 pH/ORP 可以各走一路，方便你分开接记录仪和控制器
输出类型可选，4-20mA、频率、脉冲、继电器都有，老设备改造也能接得上
耐腐蚀外壳，聚丙烯加碳酸脂的组合，化工车间里用个几年外壳不会发脆

有一点别搞混：这个型号是盘装表，不是浸没式变送器。你如果想把变送器直接挂在池边或者泡在水里，得选一体式的型号，3-8750 是装在柜面上的。

技术参数

下面这些参数是从产品手册里摘出来的，量程和精度是采购最常问的，我单独列清楚。

参数名称	参数值
型号	Signet 3-8750
显示	2×16 LCD，可显示 pH/ORP 或温度
pH 输入范围	0-14 pH
ORP 输入范围	-2000mV 至 2000mV
温度输入范围	-25 至 120℃
测量精度	±0.03 pH、±2mV
电源	12-24VDC 直流供电
输出信号	4～20mA、频率、脉冲、继电器
外壳材料	聚丙烯、硅橡胶、碳酸脂
环境湿度	0-95% 相对湿度
安装开孔尺寸	92×92mm（盘装表）
温度单位	℃和℉可切换

精度 ±0.03 pH 这个数，在国产表里算中上水平，比上不足比下有余。你要是做加药控制，这个精度够用；要是做精确的化学反应终点判断，那得看传感器本身的等级，变送器这边不拖后腿就行。

应用行业

这款表我们出货最多的是水处理和表面处理两个方向。水质监测与处理里面，自来水厂的二级泵房、污水厂的进出水口、纯水站的预处理段，都有用 3-8750 配 GF 电极的。加药系统控制是另一个大头，pH 值直接联动计量泵，表输出 4-20mA 给泵的控制器，酸加多了泵就停，碱不够泵就启。

环保工程：电镀废水、含铬废水、酸洗废水的 pH 中和池，需要耐腐蚀的盘装表
工业流程：化工反应釜进出料口的 pH 监测，温度范围宽，自动温补省事
水产养殖：循环水系统的 pH 监控，湿度大，盘装柜内安装不受潮
食品饮料：清洗工段 CIP 的 pH 检测，需要经常校准，面板操作方便

ORP 档位在含铬废水还原、氰化物氧化破氰这些工艺里用得不少，-2000mV 到 2000mV 的量程覆盖了常见氧化还原电位。

安装条件

安装这块要分两步说：变送器装柜面，传感器装管道或池子。变送器这边相对简单，但开孔尺寸一定得对，92×92mm 是标准的 1/4 DIN 盘装开孔，你让柜厂按这个尺寸开，别自己拿角磨机切，切歪了卡不进去。

在控制柜面板上开 92×92mm 的方孔，四角倒圆角
把 3-8750 从面板前方推入，用两侧的安装卡扣从后方锁紧
接 12-24VDC 直流电源，注意正负极不要接反
把 pH/ORP 传感器的信号线接到表后端子，带温补的接上温度补偿线
根据你的控制器类型，选 4-20mA 或继电器输出接线

环境湿度 0-95% 这个范围看着宽，但如果你柜内本身有冷凝水，还是建议加个小加热器或者通风，电路板长期泡在潮气里，再好的表也撑不住。传感器那边的安装要求，得看你选的 GF 电极型号，这里不展开，但有一点：传感器到变送器的电缆长度别自己随便加长，信号衰减了精度就没了。

注意事项

下单之前有几件事我们这边都会跟客户确认一遍。第一，你现场是要测 pH 还是 ORP，这决定了传感器选型，变送器本身两个都支持，但传感器不一样。第二，你的控制器接什么信号，4-20mA 还是继电器，这个在订货时要说明，虽然表支持多种输出，但接线端子的配置可能不同。

产品图片和价格仅供参考，具体配置和货期请来电确认，不要直接拍
这款表可以加工定制，特殊输出要求提前提，常规型号备货比较足
易损易耗件我们常备，传感器和电缆接头这些不用等进口件
现场操作人员我们可以安排培训，校准和日常维护的手法教一遍
自动温度补偿需要传感器带温度元件，如果配的是纯 pH 电极，温补不起作用

还有一点，3-8750 是盘装表，它的防护等级是面板防护，背面接线端子是裸露的，所以它必须装在电柜或者防护箱里，不能直接挂在露天。你如果看到有人把它装在池边铁架上，那多半是加了个不锈钢箱体。

成功案例

案例一：某电镀厂含铬废水还原工段

这家厂原来用的是某国产一体式 pH/ORP 表，探头直接插在还原池里，变送器挂在池边。用了不到半年，表壳被酸雾腐蚀得看不清屏幕，ORP 读数还老跳。他们找到我们，现场一看，还原池加亚硫酸氢钠，池边酸雾重，湿度也大，一体式表扛不住。后来换成 3-8750 盘装表，装在旁边的控制柜里面，柜内配了 GF 的 ORP 电极，带温补。柜子一关，酸雾进不去，表再没坏过。ORP 控制在 200mV 左右，加药泵联动，亚硫酸氢钠的用量比以前省了大概一成。车间主任说，表不跳了，加药工不用老盯着看了。

案例二：某自来水厂二级泵房

这个泵房是给城区供水的，出厂水 pH 要求控制在 7.0-7.5 之间。原来他们用的是便携式 pH 计人工测，一天测两次，加碱量靠经验。后来上了 3-8750，配 GF 的 pH 电极装在清水池出水管上，4-20mA 信号直接进加碱泵的控制器。自动温补把水温从 5℃ 到 30℃ 的变化都修掉了，pH 显示很稳。运行一年多，表没出过故障，屏幕在泵房昏暗的环境下也看得清。水厂的人说，现在加碱量比人工控制的时候准，出厂水 pH 波动小了很多。

案例三：某化工企业反应釜进出料监测

这家企业做精细化工，反应釜进料和出料都要测 pH，温度有时候到 80℃ 以上。他们原来用的表温补范围不够，高温下 pH 读数偏差大，影响批次判断。换成 3-8750 之后，温度输入范围到 120℃，自动温补跟得上。变送器装在操作台的仪表盘上，操作工直接看面板读数，不用去开电脑。他们反馈说，高温段的 pH 值现在和实验室取样测的结果对得上，批次合格率有提升。这个案例说明一点：温度补偿不是摆设，高温工况下没有它，pH 值能差出 0.5 以上。
