GF Signet 3-2724/2726 系列 pH/ORP 传感器产品技术文档
核心特点
- 优异耐腐蚀性：壳体采用Ryton(PPS)材质，结合CPVC外壳，有效抵御复杂化学介质侵蚀。
- 便捷密封设计：标配DryLoc快速连接接口，安装拆卸高效，密封可靠性强，杜绝渗漏风险。
- 标准化管路适配：采用通用螺纹接口，可直接配合标准异径三通轻松接入现有管道系统。

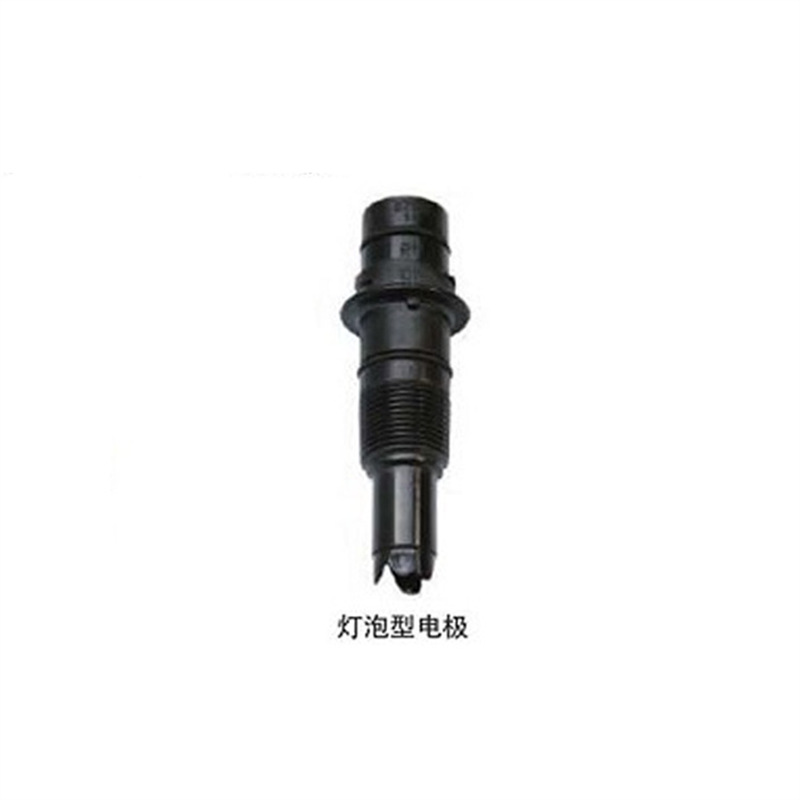

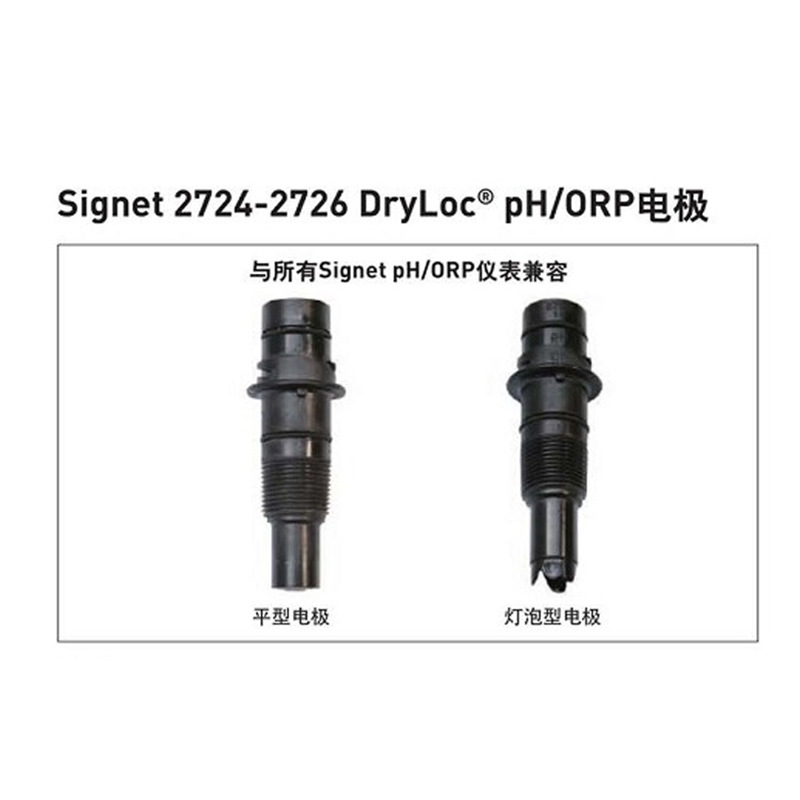

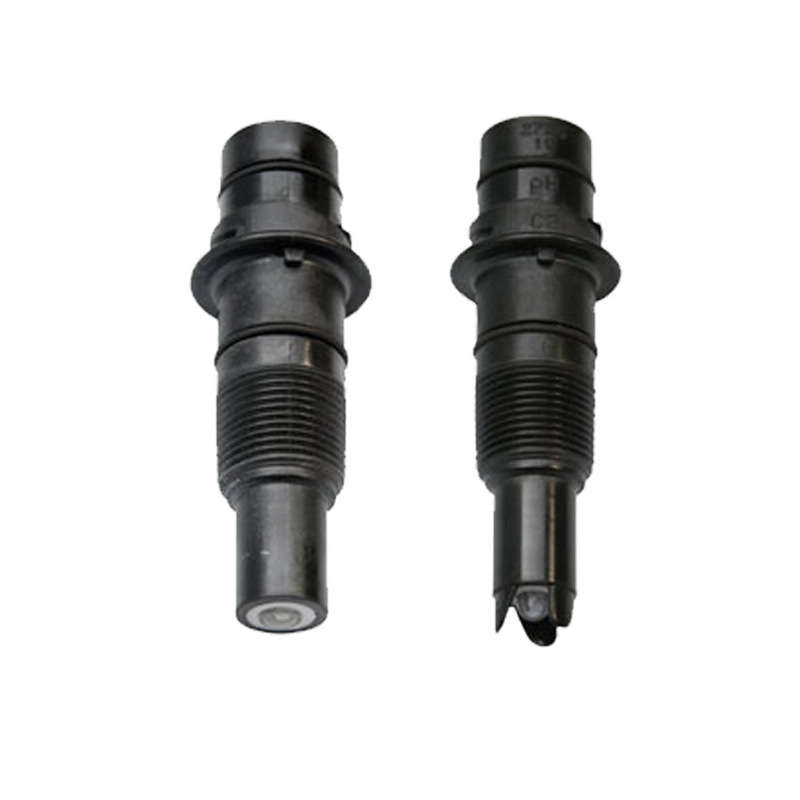

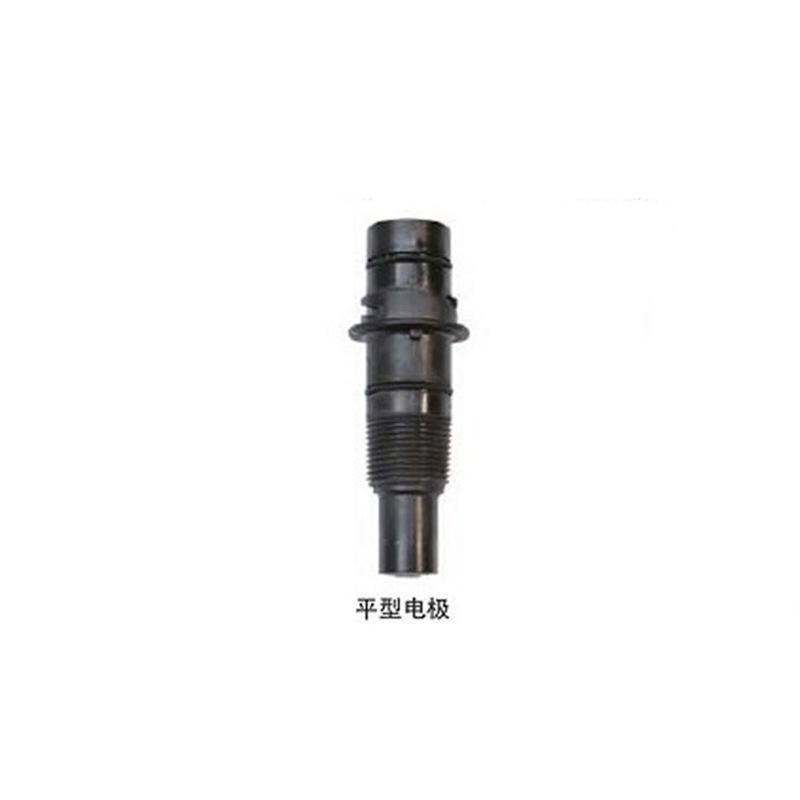

- 多形态与专用化选型：提供平头型（3-2724）与圆头型（3-2726）基础款，并针对特殊工况推出3-2726-HF（耐微量氢氟酸）与3-2726-LC（低电导率水质监测）专用型号。

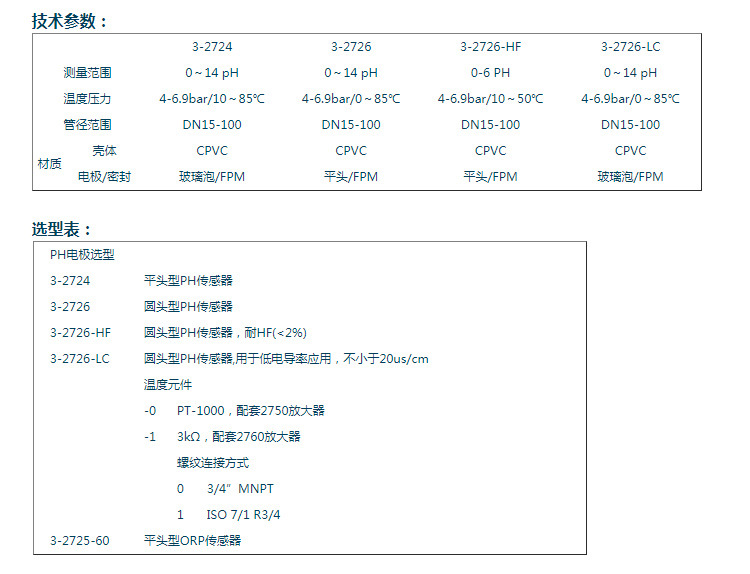

技术参数
| 参数项 |
3-2724 (平头pH) |
3-2726 (圆头pH) |
3-2726-HF (耐HF pH) |
3-2726-LC (低电导pH) |
| 测量范围 |
0~14 pH |
0~14 pH |
0~6 pH |
0~14 pH |
| 工作温度/压力 |
10~85℃ / 4~6.9 bar |
0~85℃ / 4~6.9 bar |
10~50℃ / 4~6.9 bar |
0~85℃ / 4~6.9 bar |
| 适用管径 |
DN15~DN100 |
DN15~DN100 |
DN15~DN100 |
DN15~DN100 |
| 壳体材质 |
CPVC |
CPVC |
CPVC |
CPVC |
| 电极/密封形式 |
玻璃泡 / FPM |
平头 / FPM |
平头 / FPM |
玻璃泡 / FPM |
| 螺纹规格 |
3/4" MNPT 或 ISO 7/1 R3/4 |
同左 |
同左 |
同左 |
| 温度元件选配 |
无 |
无 |
无 |
PT-1000(配2750放大器) / 3kΩ(配2760放大器) |
应用行业

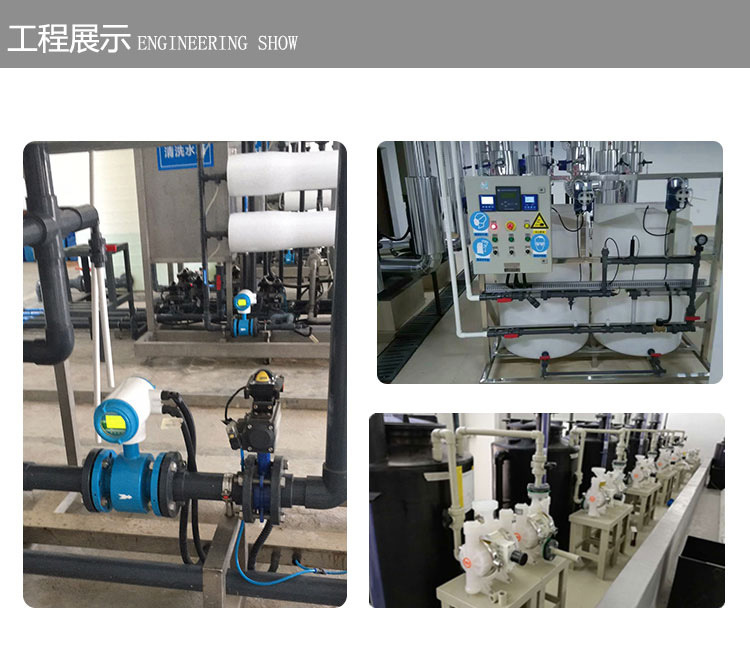

本产品广泛适用于对水质酸碱度及氧化还原电位进行精准监控的工业场景，主要包括：市政与工业水处理、化工工艺流程控制、环保排放监测、电力锅炉给水系统、半导体及电子行业超纯水制备、以及食品饮料加工等领域。
安装条件
- 管路对接：必须通过标准异径三通接入目标管道，确保流道平稳过渡，避免产生涡流或气袋。
- 密封处理：依据选配的螺纹规格（3/4" NPT或G3/4）使用合格密封材料，旋紧后利用DryLoc结构完成最终锁紧，确保接口处绝对密封。
- 环境要求：安装点位应避开强烈机械振动、外部高压冲击及流体停滞死角，保证探头敏感部位完全浸没于被测介质中。
- 电导率匹配：若选用3-2726-LC型号，系统基准电导率需严格控制在20~100 μS/cm区间内方可正常发挥测量效能。
注意事项
- 严控工况极限：严禁超温超压运行，特别是HF型号最高耐受温度为50℃，常规型号不得超过85℃，工作压力上限为6.9 bar。
- 精细操作防护：玻璃球泡型探头属于精密光学玻璃器件，安装、调试及维护过程中务必轻拿轻放，严防跌落、撞击或硬物刮擦。
- 配套设备核对：LC系列内置温度元件需严格匹配指定型号的变送器/放大器（PT-1000对应2750系列，3kΩ对应2760系列），错误匹配将导致信号失真。
- 定期校准保养：建议建立周期性标定制度，及时清除电极表面附着物；长期停机时请将探头置于专用保护液或原厂包装中，防止干涸失效。
- 异常工况应对：当介质含有高浓度悬浮颗粒、易结晶物质或极端腐蚀性成分时，普通型号可能无法满足寿命要求，请及时联系技术支持评估定制防护方案。
注：以上参数及选型指南基于标准工况编制，实际工程应用请以现场测试数据及厂家最新技术手册为准。
