科瑞达 PH-3500 这个平台底下挂着三个型号：PH-3500、pH/ORP-3500、pH/ORP-3520。你到现场第一件事不是掏螺丝刀，是看铭牌——供电版本和 ORP 量程不一样，接错了轻则不出数，重则烧板。三款共用同一套盘装壳体、同一套标定逻辑，差别在参数覆盖和出厂配置。我带你从头走一遍。

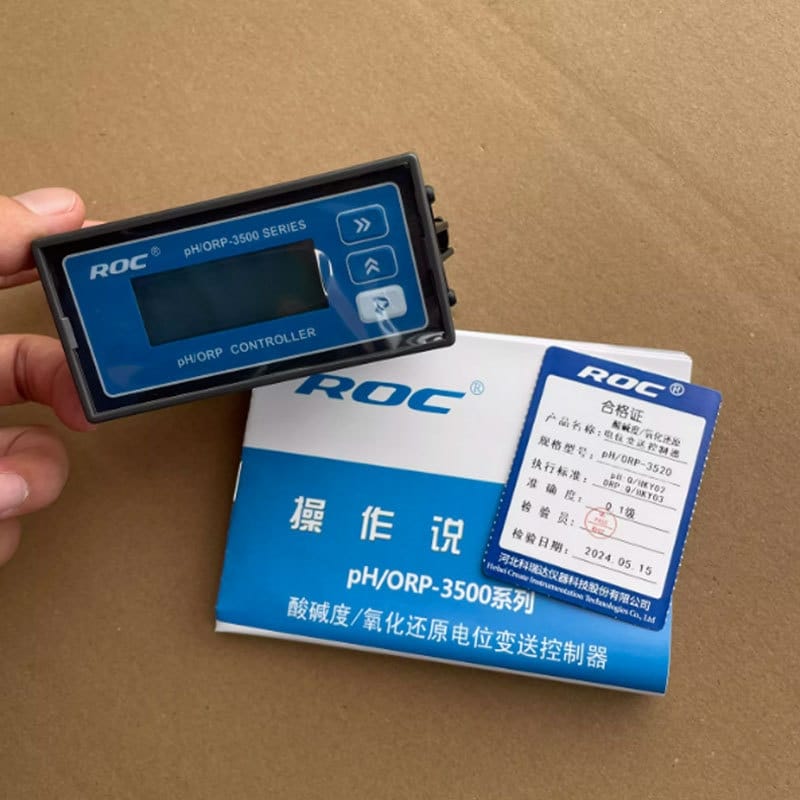

三款都是 48×96×80 mm 的盘装表，白色背光液晶，屏幕顶上有一排状态提示符号，标定进度、报警、继电器动作一眼能看出来。pH 和 ORP 靠软件切换，同一台表换个传感器、菜单里点一下就能改用途。备件只备一种表，这在现场省不少事。

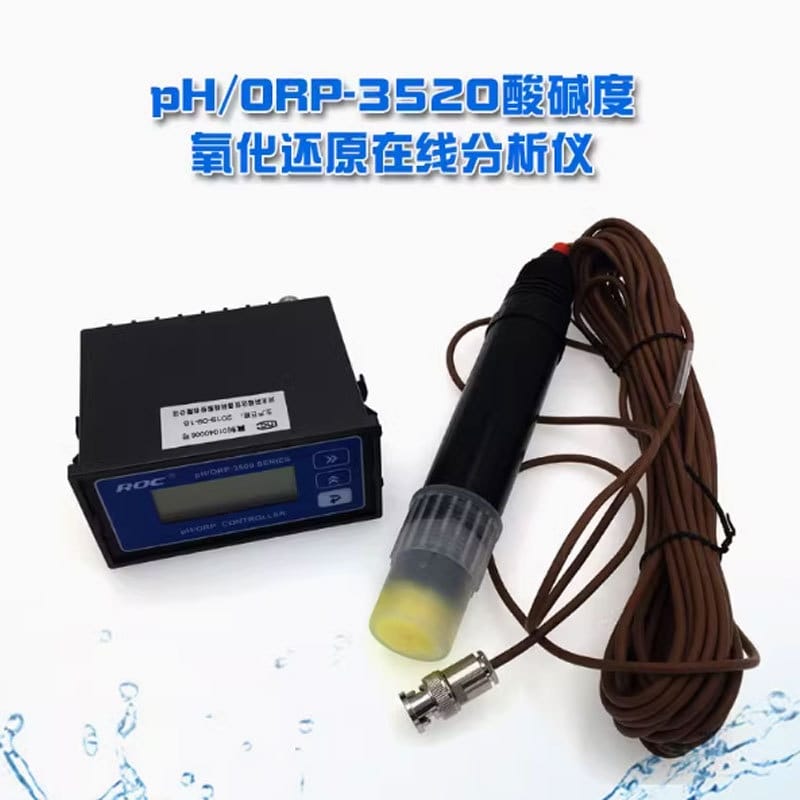

型号之间的关系得先理清。PH-3500 是平台基础型，主打 pH 酸碱度，ORP 量程收在 −1000～+1000 mV，标定菜单里带一个手动输入标定，现场没带标准液也能把表拉回来。pH/ORP-3500 把 ORP 放开到 ±2000 mV，供电做成 AC220V、AC110V、DC24V 三选一，整机过了 CE。pH/ORP-3520 是同系列的变送控制配置，外置永久性 NTC10K 温度探头配得更顺，整机同样有 CE，标定推荐 4.01、6.86、9.18 三点走。选型按介质和量程挑，别按报价单挑。
下面这张表按型号分行，共性的东西放表后面统一讲。表里没出现的项目，说明三款一致。
| 项目 | PH-3500 | pH/ORP-3500 | pH/ORP-3520 |
|---|---|---|---|
| pH 量程 | 0.00～14.00 | 0.00～14.00 | 0.00～14.00 |
| ORP 量程 | −1000～+1000 mV | −2000～+2000 mV | −2000～+2000 mV |
| 分辨率 | pH 0.01 / ORP 1 mV / 温度 0.1 ℃ | 同左 | 同左 |
| 准确度 | pH ±0.1；ORP ≤±5 mV（电子单元）；温度 ≤±0.5 ℃ | 同左 | 同左 |
| 温度元件与补偿 | NTC10K，0～50 ℃ 自动/手动补偿，基准 25 ℃ | 同左 | 同左 |
| 近似输入阻抗 | ≥3×10¹² Ω | 同左 | 同左 |
| 供电 | 标配 AC220V ±10%（50/60 Hz），平台支持 DC24V / AC110V | AC220V / AC110V / DC24V 三选一 | 标配 AC220V，可选 AC110V / DC24V |
| 模拟输出 | 单路隔离 (4~20)mA，完全可调，支持反向输出；回路负载 ≤500 Ω（DC24V），传输精度 ±0.1 mA | 同左 | 同左 |
| 控制输出 | 双继电器单触点 ON/OFF，阻性负载 ≤5 A / 250 VAC，可设高低限与延时 | 同左 | 同左 |
| 功耗 | ＜3 W | 同左 | 同左 |

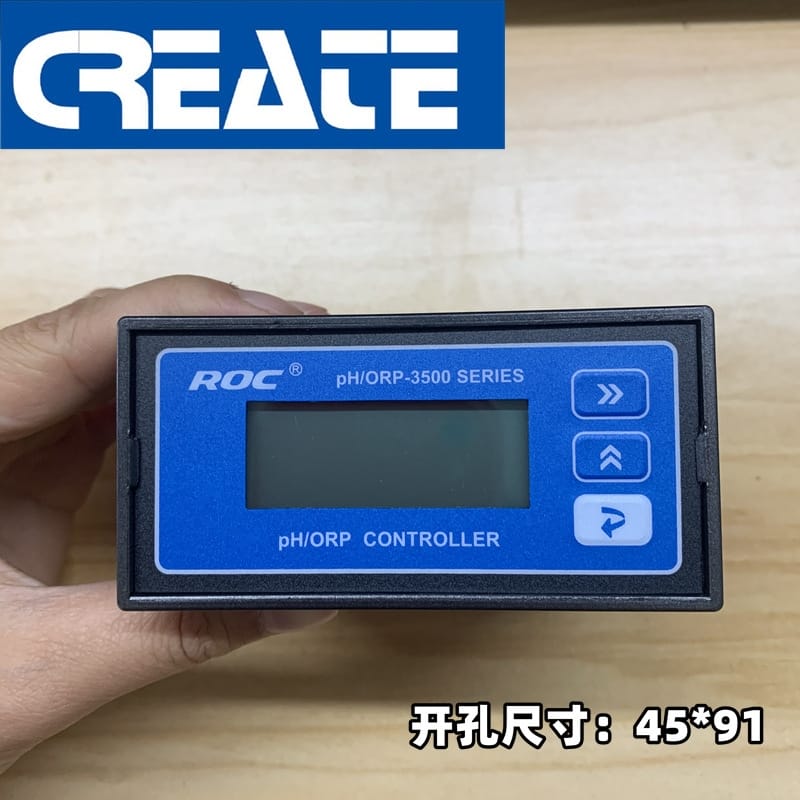

| 外形 / 开孔 | 48×96×80 mm / 44×92 mm | 同左 | 同左 |
| 安装方式 | 标准盘装，快锁式固定 | 标准盘装，快速固定夹 | 标准盘装，快速固定夹 |
| 认证与防护 | 前壳 IP65，非浸没设计 | CE，前壳 IP65 | CE，前壳 IP65 |
共用的部分记这几条就够了。
三款表干的活是一回事：把水里的 pH 和 ORP 连续测出来，该报警报警，该加药加药。环保水处理用得最多，污水厂的进出水和中水回用都要盯酸碱度，加碱中和、破氰除铬这些工序直接靠继电器带泵。
工业水处理里循环冷却水和锅炉补给水要防腐蚀结垢，pH 掉下去腐蚀速率就上来了。纯水、超纯水制备线上用的是高阻输入这一档，≥3×10¹² Ω 的输入阻抗在这类低电导水里才读得稳。化工和电镀线上，ORP 主要看氧化还原反应走没走到头，蚀刻液、含氰废水、消毒工序都用得上。
位置先定死。仪表装在控制柜面板上，避光、防溅、通风，远离强振动源和高温热源，柜内温度守在 0～50 ℃、湿度 ≤85% RH 不结露。室外装必须加防雨箱，前壳 IP65 只管前面板，背壳和接线端子经不起淋。
柜内布线有个坑：模拟信号线和大功率变频器电缆走同一个线槽，我在现场见过读数一路飘到 9 以上的。信号线用屏蔽双绞线，单端接地，单独走管，继电器控制线也尽量分开。

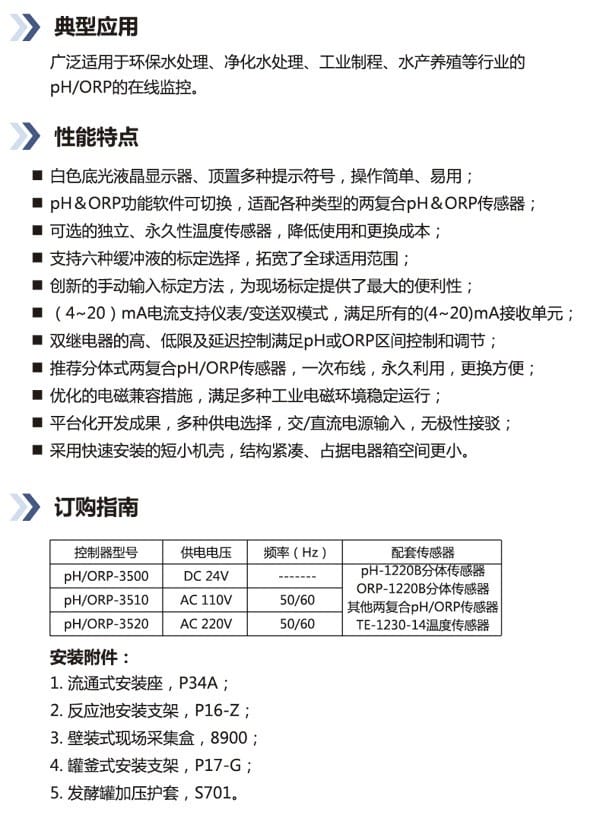

传感器怎么装看工况。流通式安装座 P34A 适合管路上取样，反应池支架 P16-Z 用在敞口池，壁装采集盒 8900、罐釜式支架 P17-G、发酵罐加压护套 S701 分别对应壁挂、压力罐和发酵罐。介质流速控制在 0.3～1.5 m/s，太慢响应迟，太快冲刷电极。
温度补偿这件事别图省事。有人觉得水温常年二十几度就懒得接探头，结果夏天一升到三十多度，pH 读数偏出去零点几个单位，加药量跟着全错。非 25 ℃ 工况一律把补偿开起来。
标定用新鲜缓冲液，开过封放了几天的别用。至少做两点标定，其中一点落在 pH 7.00，另一个点靠近你实际工况的区间。ORP 侧每次维护前先看参比电极的液络部通不通，含硫废水、含油废水堵得特别快。
软件升级和高级参数配置要走专用 PC 工具和授权，非专业人员别动系统参数。改完量程映射记得把 (4~20)mA 重新对一遍，这一步漏掉，上位机整条曲线都是错的。
现象：数字上下蹦，静不下来，或者表头数比实验室取样的结果差半格以上。先查：接地和布线，信号线是不是和变频器电缆同槽，屏蔽层是不是两头都接了地。多半是：干扰进去了，或者电极接线盒进水受潮，电缆中间做过接头。怎么处理：屏蔽层改成单端接地，信号线单独走管；接线盒烘干并做防水；电缆中间接头重新压接灌胶。
现象：进标定菜单卡在某一点不认，或者标完提示斜率异常、读数明显偏。先查：缓冲液是不是新开的，温度补偿有没有启用，玻璃球泡上有没有结垢和油膜。多半是：缓冲液被污染，或者电极老化、球泡钝化。怎么处理：换新鲜缓冲液重标，用 ≤0.1 mol/L 稀盐酸短时浸泡球泡再冲洗，还不行就换电极，别硬标。
现象：ORP 数值半天不回升，加药后没反应；另一种是上位机读数和表头对不上，或者继电器该动不动、频繁抖动。先查：参比电极液络部堵没堵；输出模式停在仪表模式还是变送模式，回路负载有没有超过 500 Ω；继电器回差和延时设了多少。多半是：液络部堵塞导致响应迟滞；输出模式设错或负载超标；回差太窄、负载是感性的，触点被冲击电流打糊。怎么处理：清洗电极并缩短含硫工况的维护周期；切到变送模式，减负载或串隔离器；放宽回差和延时，感性负载加中间继电器或 RC 吸收。
表装完别马上收工具走人。让系统连着跑两个小时，翻一遍继电器动作记录，再取一次水样和表头数对一遍。这两小时能省你后面跑三趟。
