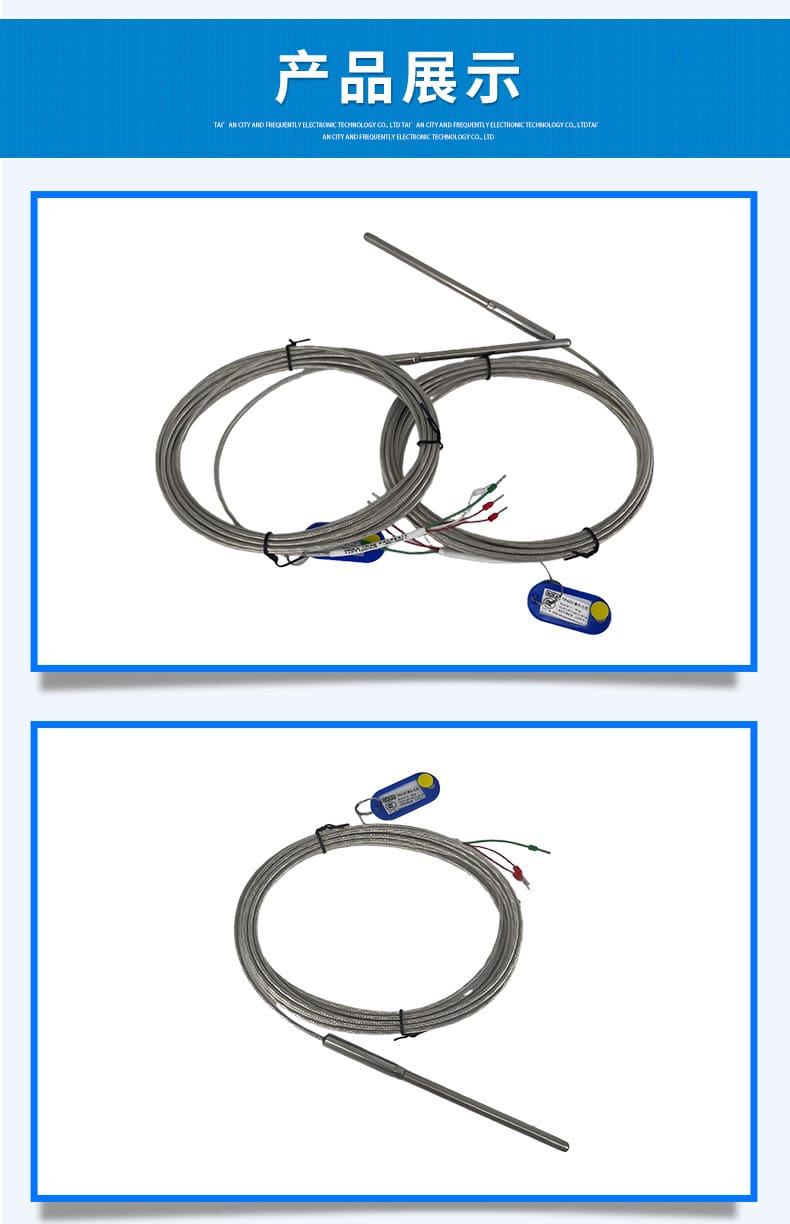

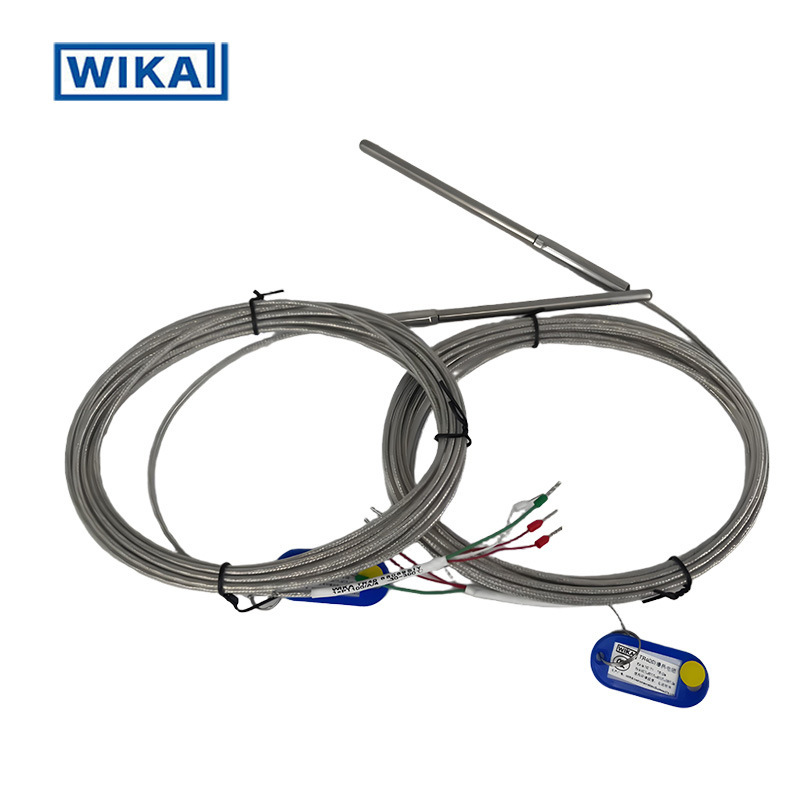

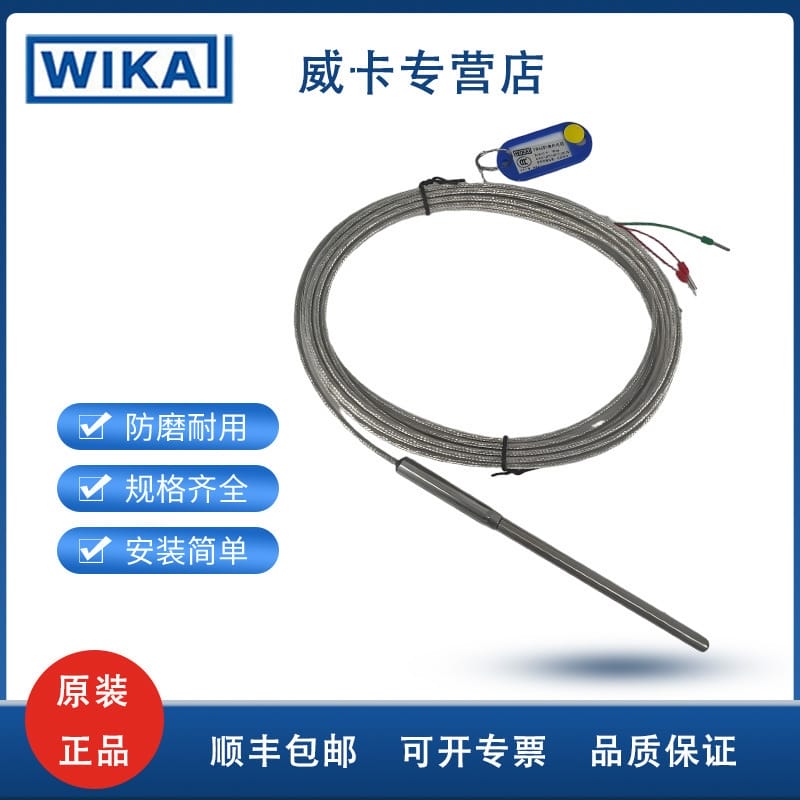

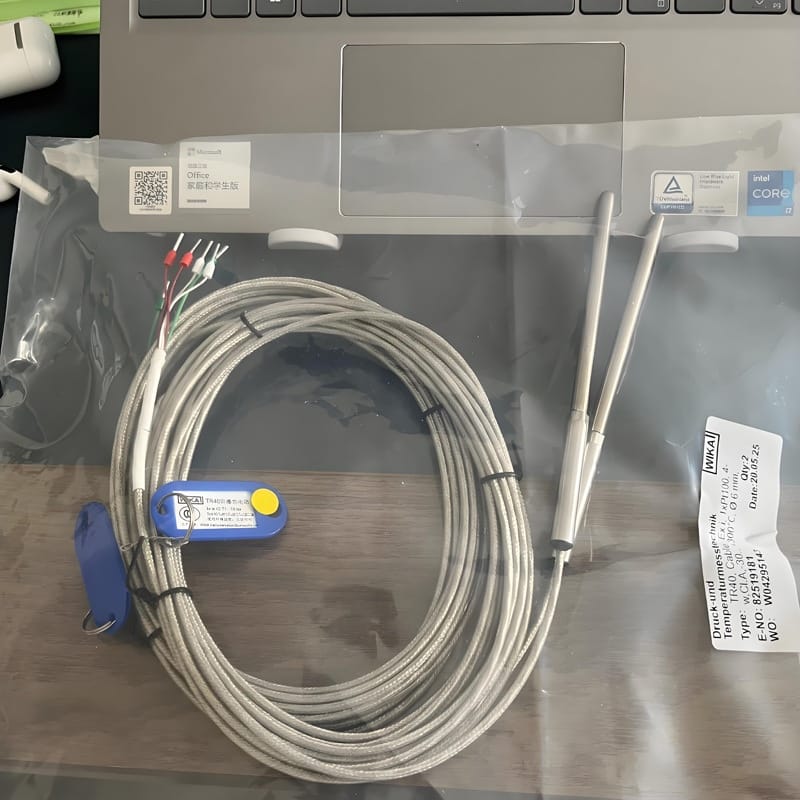

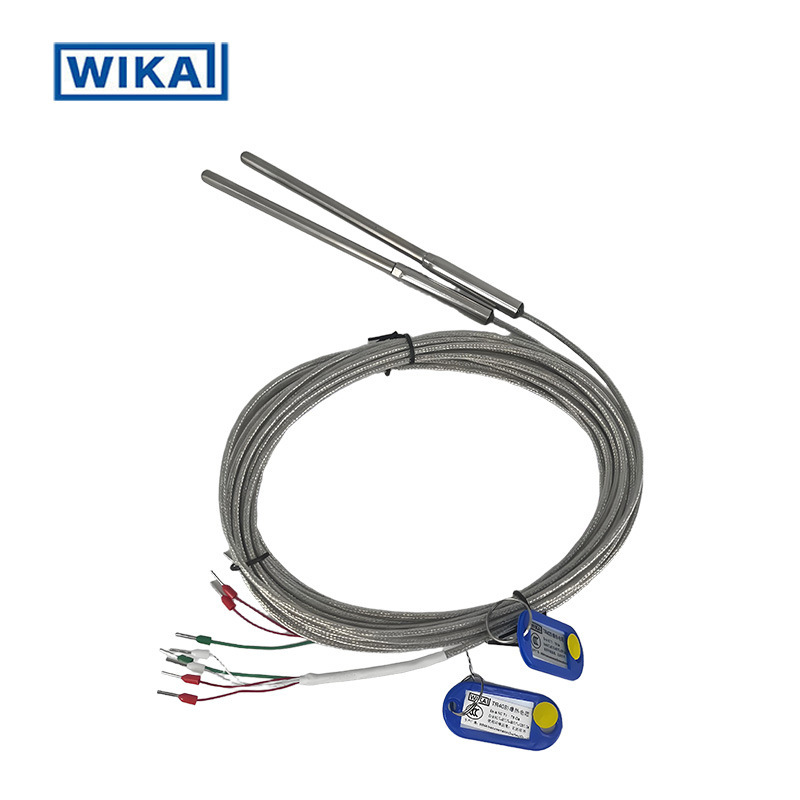

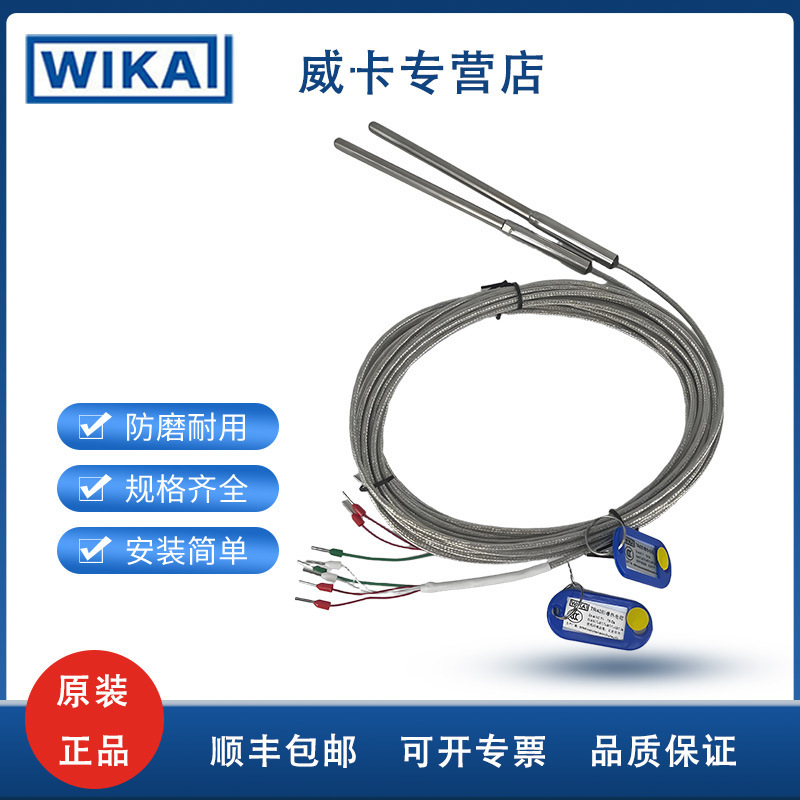

你拿到这盒威卡 (WIKA) TR40 矿物绝缘电缆式防爆热电阻，别急着拆包看说明书。我在现场干了十六年，这类仪表装得多了，心里得有本账。TR40不是那种带接线盒的笨重家伙，它是靠一根MI电缆‘长’在设备上的。它的核心优势在于把感温元件、绝缘介质和金属护套压成一体，抗振、耐压、响应快。

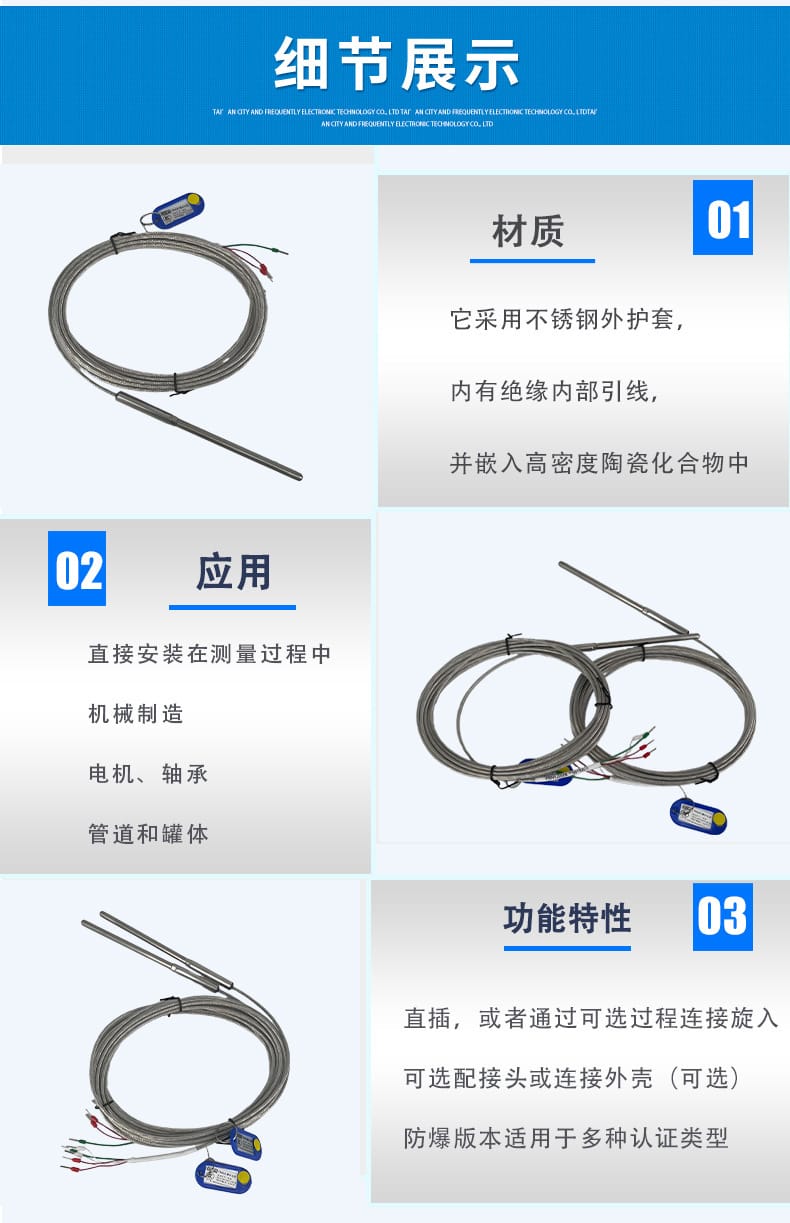

TR40最硬气的地方是结构。普通铠装热电偶或热电阻，里面是松散的氧化镁粉，弯折几次芯线就容易断。TR40用的是高密度陶瓷化合物嵌入内部引线，外头裹着不锈钢护套。这种矿物绝缘（MI）结构让它天生耐得住机械振动和冲击。
防爆版本更是关键。它提供多种认证类型，适合那些有爆炸性气体环境的场合。但你要记住，防爆不等于随便装。传感器本体可能防爆，但如果你的接线端处理不当，整个回路就失效了。这一点后面安装条件里细说。
参数表看起来枯燥，但你选型时漏掉一项，现场就得返工。TR40作为威卡的标准型电缆式热电阻，主要规格集中在结构和电气接口上。因为原料文章未给出具体的电阻值曲线（如Pt100还是Pt1000）及具体精度等级（A级或B级），这里仅列出确定的结构与材质参数。订货前务必确认电阻类型和分度号，这是最容易出错的地方。
| 参数名称 | 参数说明/数值 |
|---|---|
| 品牌与型号 | 威卡 (WIKA) TR40 |
| 传感器类型 | 电缆式热电阻（RTD） |
| 电缆结构 | 矿物绝缘电缆（MI Cable） |
| 外部护套材质 | 不锈钢（通常为304或316，视工况而定） |
| 内部绝缘材料 | 高密度陶瓷化合物 |
| 连接方式选项 | 直插式 / 可选过程连接件旋入 |
| 防爆特性 | 提供防爆版本，符合相关安全认证 |
哪些地方必须用TR40？哪里空间狭小、振动大、或者有防爆要求，哪里就是它的主场。
在机械制造领域，很多数控机床的主轴轴承测温，用的就是这类细长的MI电缆探头。传统的接线盒式温度计根本塞不进那个缝隙。而在电机与轴承监测中，长期高速旋转带来的振动会震断普通引线，TR40的致密结构能扛住。
到了能源化工行业，石油、天然气、电力工程的现场，往往存在易燃易爆气体。TR40的防爆版本配合正确的接地和密封，能在这些高危区域稳定工作。对于管道与罐体的直接测量，如果管壁较薄或者需要深入流体中心测温，TR40可以选配特定的过程接头，直接拧进去，不留死角。
这一步别图省事。我见过太多技术员觉得“反正能测出数就行”，结果半年后数据漂移，查出来是安装应力造成的。
防爆场合的安装比普通场合严苛得多。如果你选的是防爆版本，必须检查防爆合格证上的环境温度范围和防护等级。接线端子箱内的密封填料圈要压紧，隔爆面的螺栓要均匀拧紧。一旦隔爆面受损或有间隙，防爆性能即刻失效。
另外，注意干扰源。MI电缆是不锈钢屏蔽的吗？不一定。如果周围有大功率变频器或强磁场，信号线最好穿金属软管保护，或者单独走线槽，远离动力电缆。热电阻的信号是微弱的电阻变化，毫伏级的干扰都能让显示跳动。
下单前的核对工作，比你想象的重要。很多退货不是因为质量差，是因为买错了。
还有一点，关于存储。如果现场还没开工，备件别扔在露天雨棚下。虽然是不锈钢护套，但接头螺纹处容易生锈，影响后续安装。放在干燥通风的库房里，保留原包装。
现场遇到数据不对，别慌。按下面这个顺序查，多半能找到原因。
先查什么：检查接线端子是否松动，或者电缆是否在某个弯折点被剪断。
多半是什么原因：热电阻内部引线断了。MI电缆最怕尖锐物体刺穿护套，或者在极寒环境下反复剧烈弯折导致疲劳断裂。另一种可能是接线柱虚焊或螺丝没拧紧。
怎么处理：如果是接线问题，重新紧固或焊接即可。如果是内部断线，TR40通常不可修复，只能更换整根传感器。以后安装时，严禁用刀具划破护套，布线时要留有余量，避免硬拉。
先查什么：检查感温端是否被污物包裹，或者安装深度不够。
多半是什么原因：如果在管道中安装，探头没有伸到流速最快的中心位置，而是停在边界层，测到的其实是管壁附近的低温流体。或者，如果是油液介质，探头表面结了厚油垢，起到了隔热作用。
怎么处理：调整插入深度，尽量让感温段处于流体主流区。定期清理探头表面的污垢。如果介质粘稠且易结垢，考虑加装保护套管，方便取出清洗，但这会牺牲部分响应速度。
先查什么：检查接地情况和信号线走向。
多半是什么原因：电磁干扰。热电阻采用二线制时，导线电阻引入误差，且易受干扰。或者，信号线与动力电缆并行敷设太长，感应电压叠加在微弱信号上。
怎么处理：确认是否为三线制或四线制接线，三线制能有效补偿引线电阻。检查屏蔽层是否单端可靠接地。将信号线独立穿管，远离变频器和电机动力线。如果现场无法改变布线，尝试增加软件滤波时间常数，平滑读数。
最后提醒你一句：在安装防爆版TR40时，千万不要为了美观去打磨隔爆结合面，也不要私自更换非原厂认证的密封圈。防爆不是摆设，那是保命的底线。
