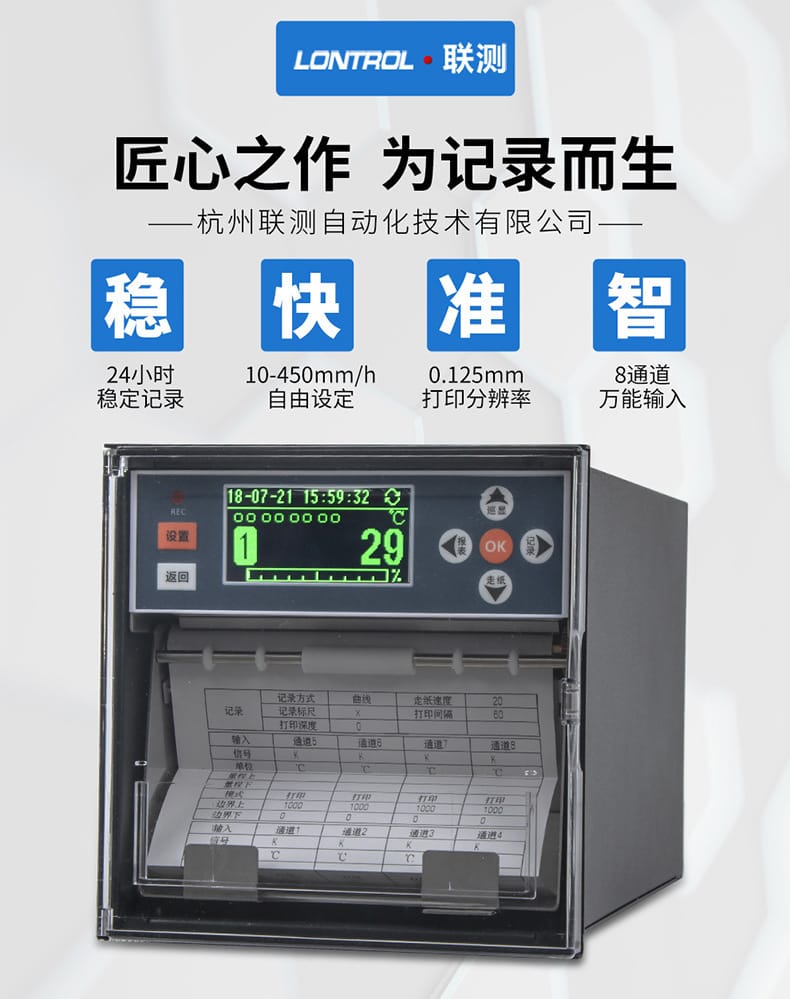

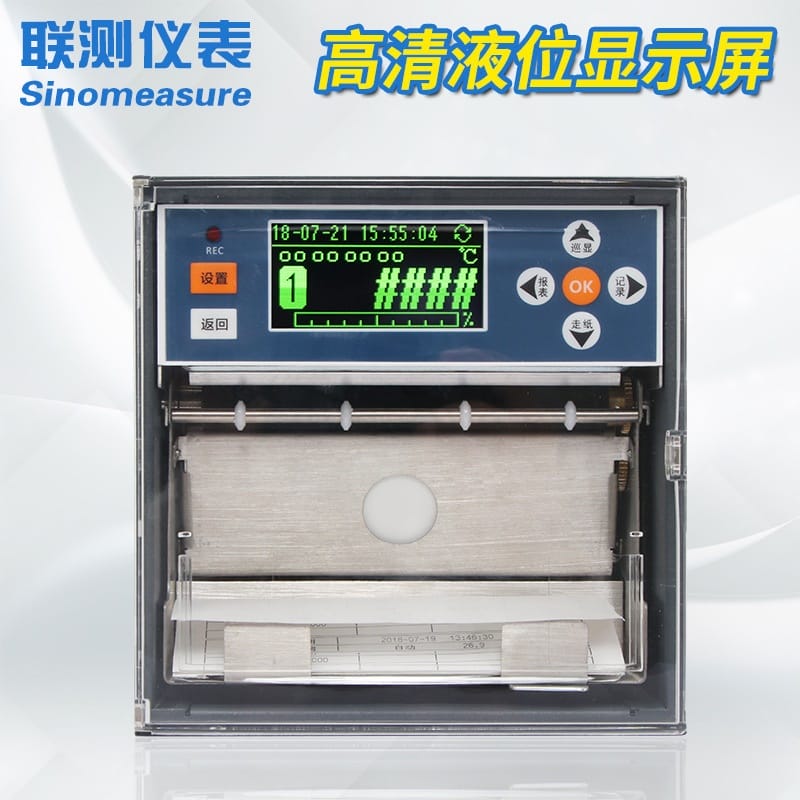

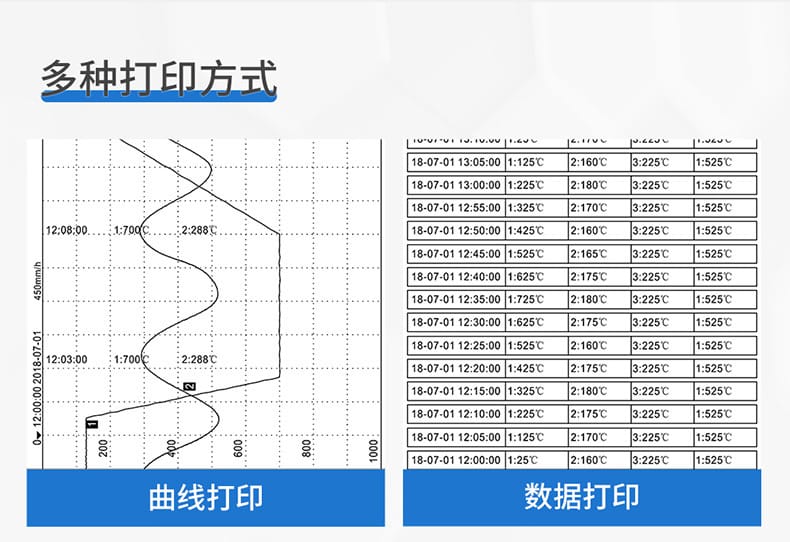

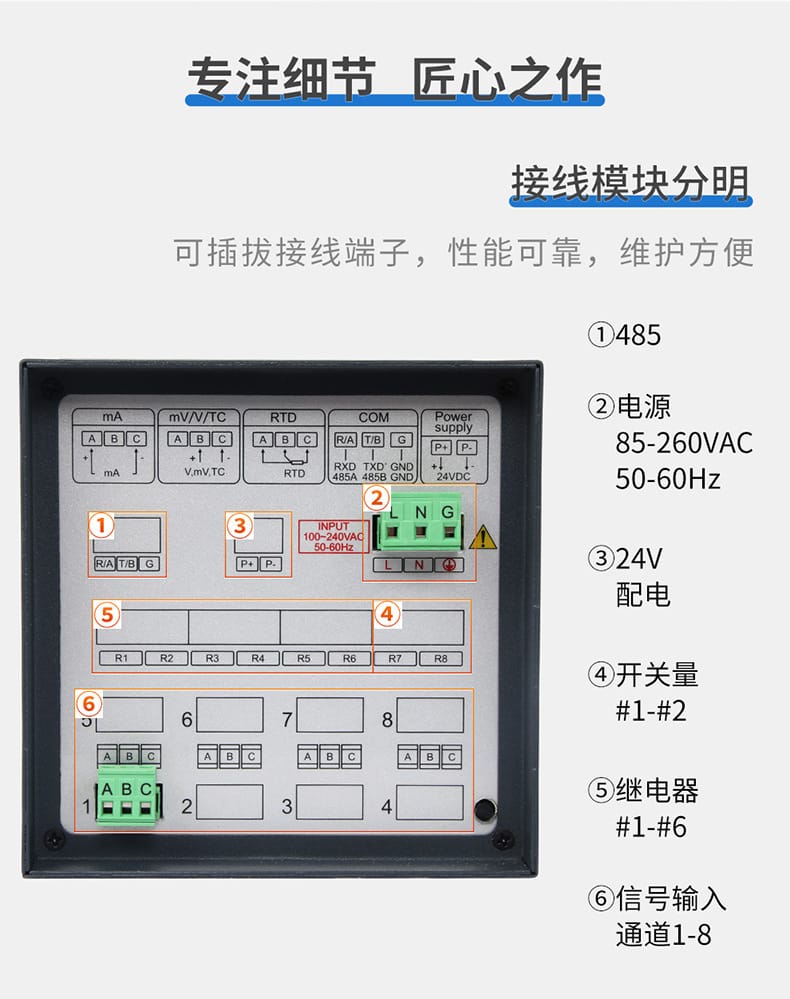

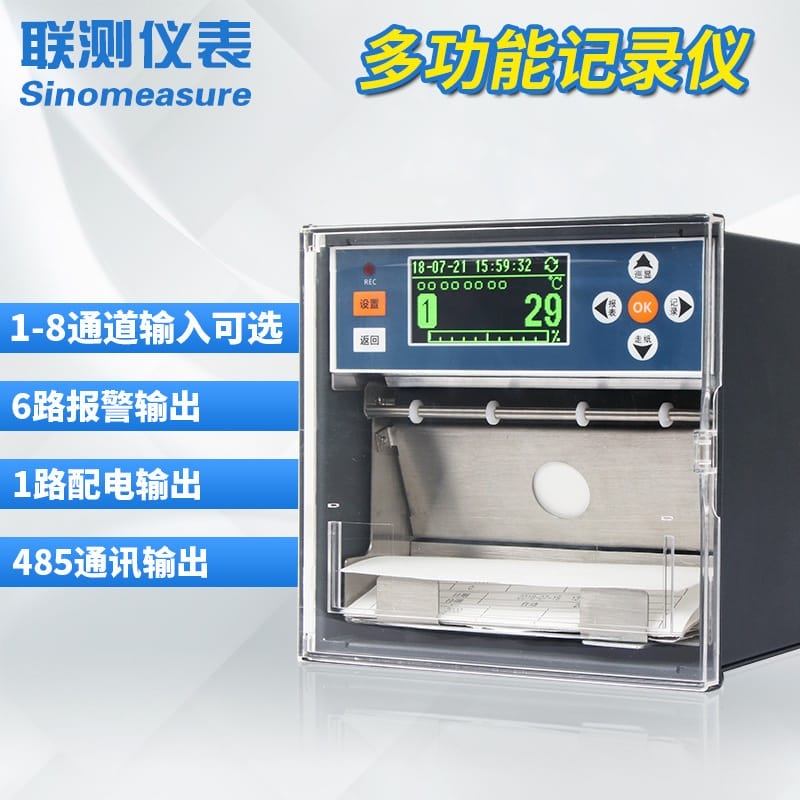

联测这台走纸打点打印式曲线记录仪，是上海阔思电子有限公司在做的有纸记录仪表，按通道数、供电方式、通讯接口分规格订货。你到现场拆箱点件，看到的是 144×144 的方壳子、前面板键盘、侧面走纸机构、后背一排可插拔端子。它干的事不玄乎：把现场模拟量信号变成纸上的曲线和数字，工艺过程就有据可查。

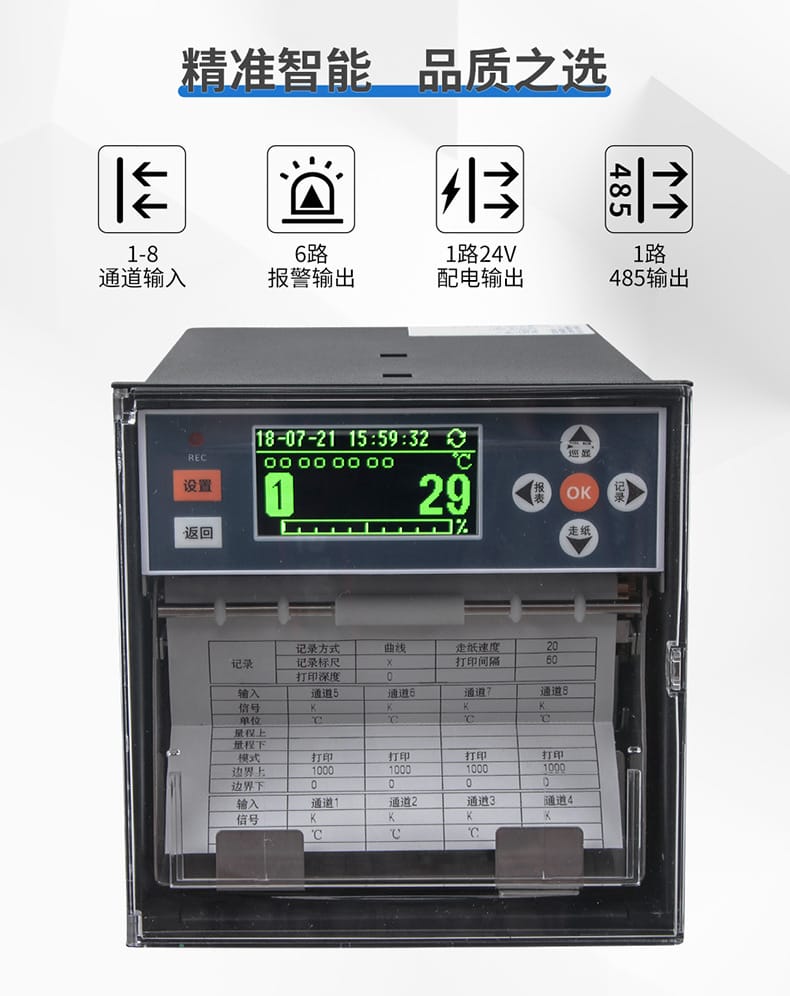

这个系列共用的部分是同一套机芯、同一套走纸机构、同一个打印头。差别全在订货规格上——输入通道从 1 路到 12 路，常规配置是 1、2、4、6、8、12 路；供电分 AC 220V 50Hz 和 DC 24V，下单时指定；通讯分 RS232C 和 RS485，两种都跑标准 Modbus RTU。通道多的用在多参数工位，一路对一个变送器；通道少的用在单点炉温、单点压力这类地方，不浪费钱。

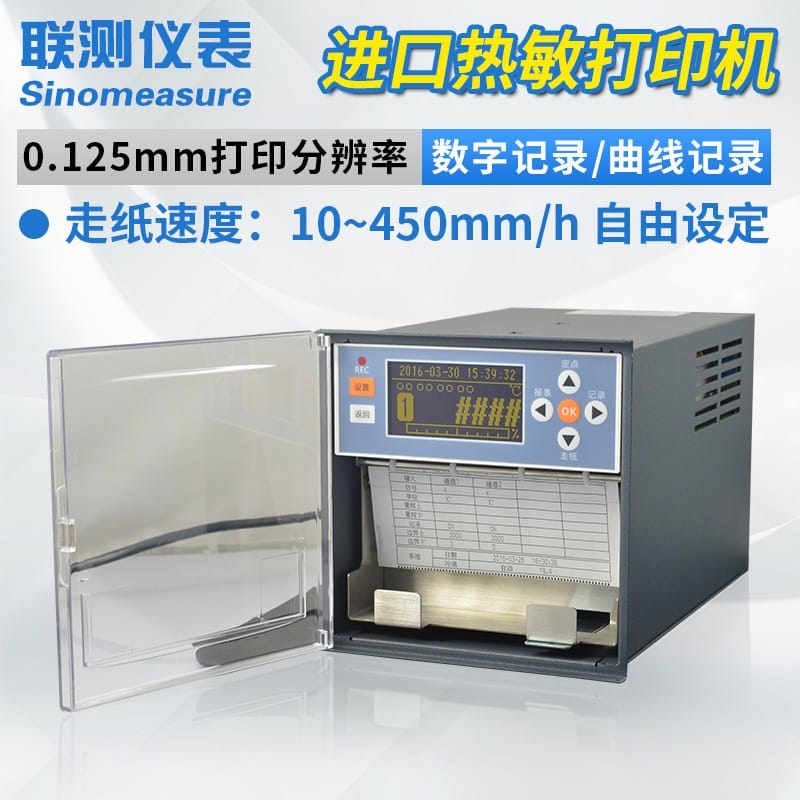

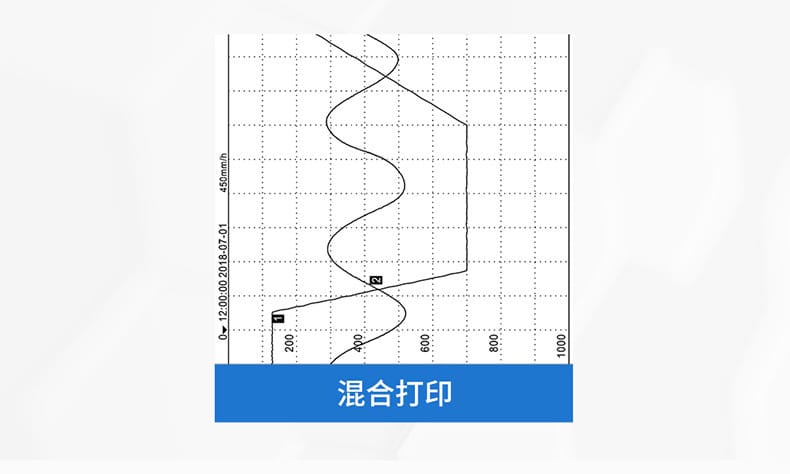

走纸速度 10～450mm/h 键盘上随便设，打印分辨率 0.125mm，采样周期 0.6 秒。这三个数要放一起看：走纸慢、采样快，曲线才细腻；你图快设到 450mm/h 又挂十几路信号，纸面挤成一团，趋势反而看不出来。24 小时连续记录是它的基本盘，中途不跳点、不断线，这是有纸机比无纸机让人踏实的地方。

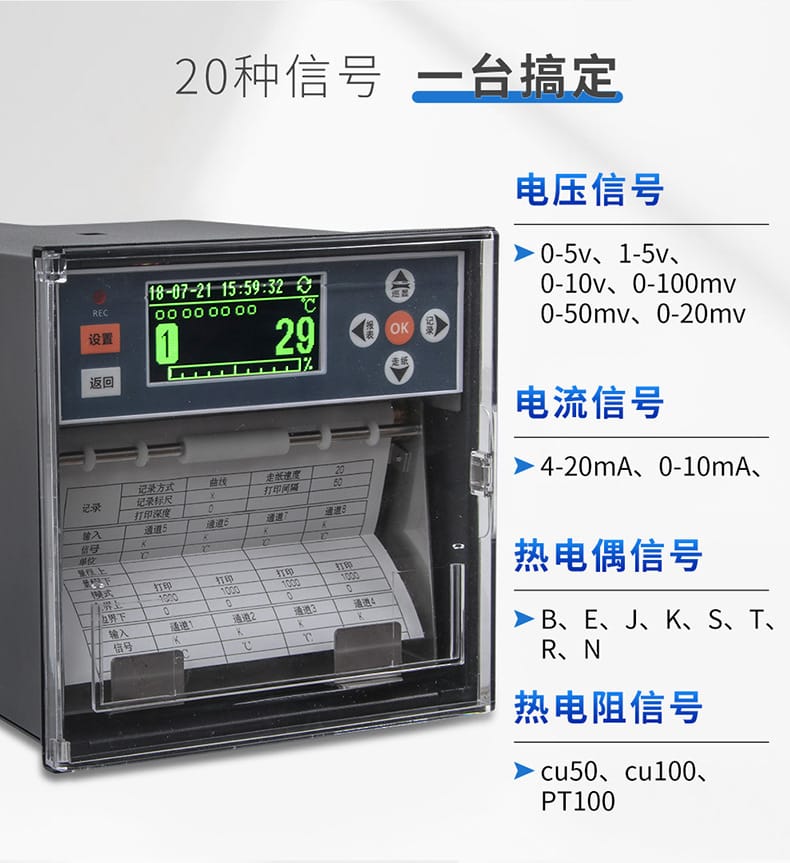

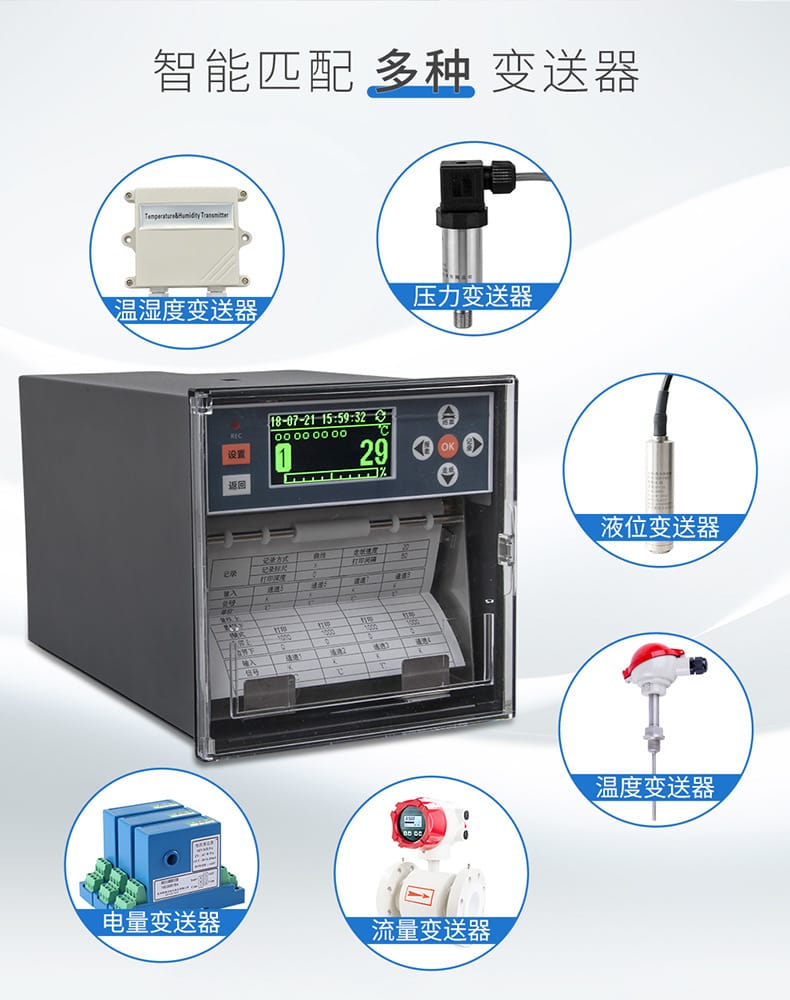

输入部分做得宽。内置 20 余种工业信号，温度、湿度、电流、电压、压力、流量、液位、电量都能直接进，各通道之间完全电气隔离。隔离在混接场合最值钱：一路热电偶、一路 4-20mA 压力、一路电压信号接在同一台机器上，不隔离的早就互相串了。

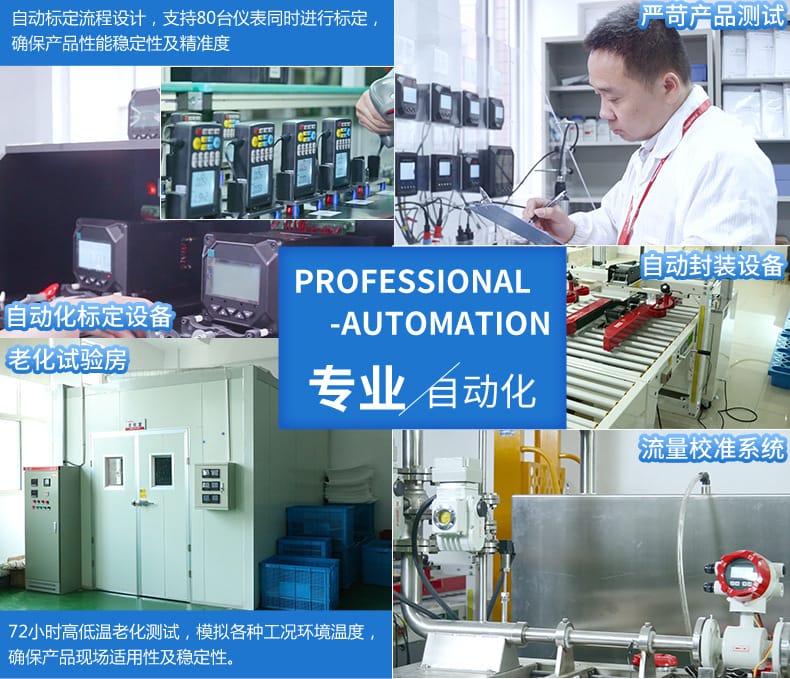

整机出厂前过 72 小时高低温老化，工厂走 ISO9001 体系，随机能配上位机软件，也能约第三方计量机构做校准。这几样不是宣传话，是你在验收和年度审核时得交上去的东西。

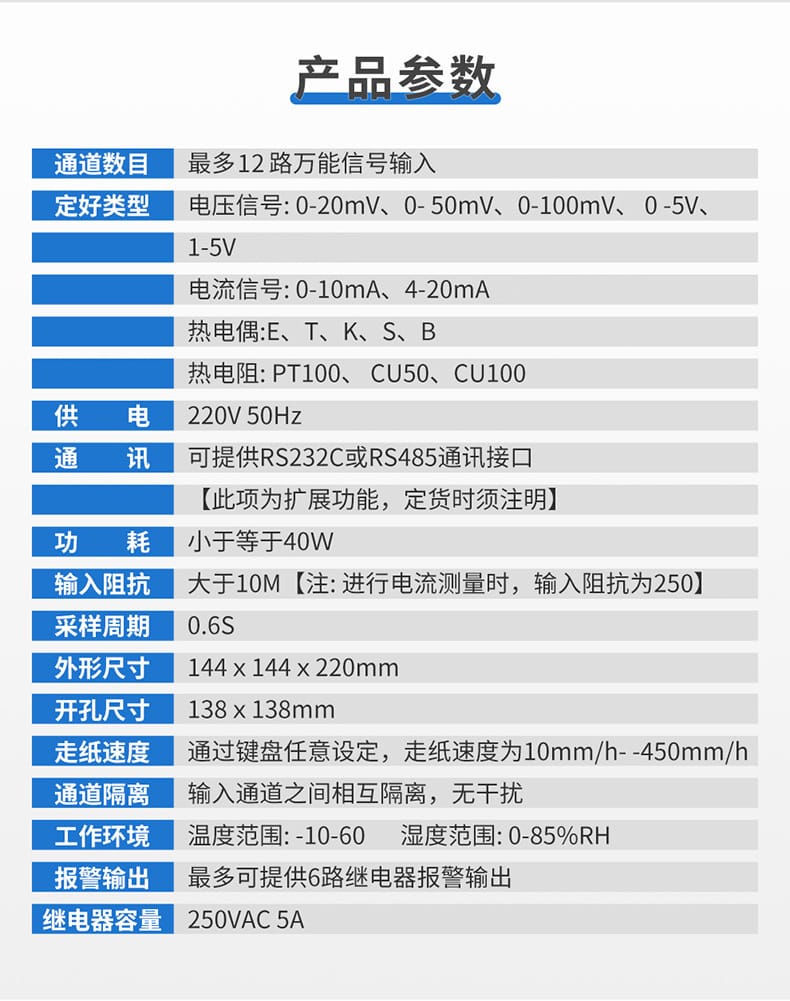

下表是系列共性参数，选型差异单独说。
| 参数名称 | 参数值 |
|---|---|
| 输入通道 | 最多 12 路万能输入，可选 1/2/4/6/8 路 |
| 走纸速度 | 10 ～ 450 mm/h，键盘设定 |
| 打印分辨率 | 0.125 mm |
| 采样周期 | 0.6 秒 |
| 输入阻抗 | ＞10MΩ，电流测量时等效 250Ω |
| 供电方式 | AC 220V 50Hz 或 DC 24V，订货指定 |
| 功耗 | ≤40W |

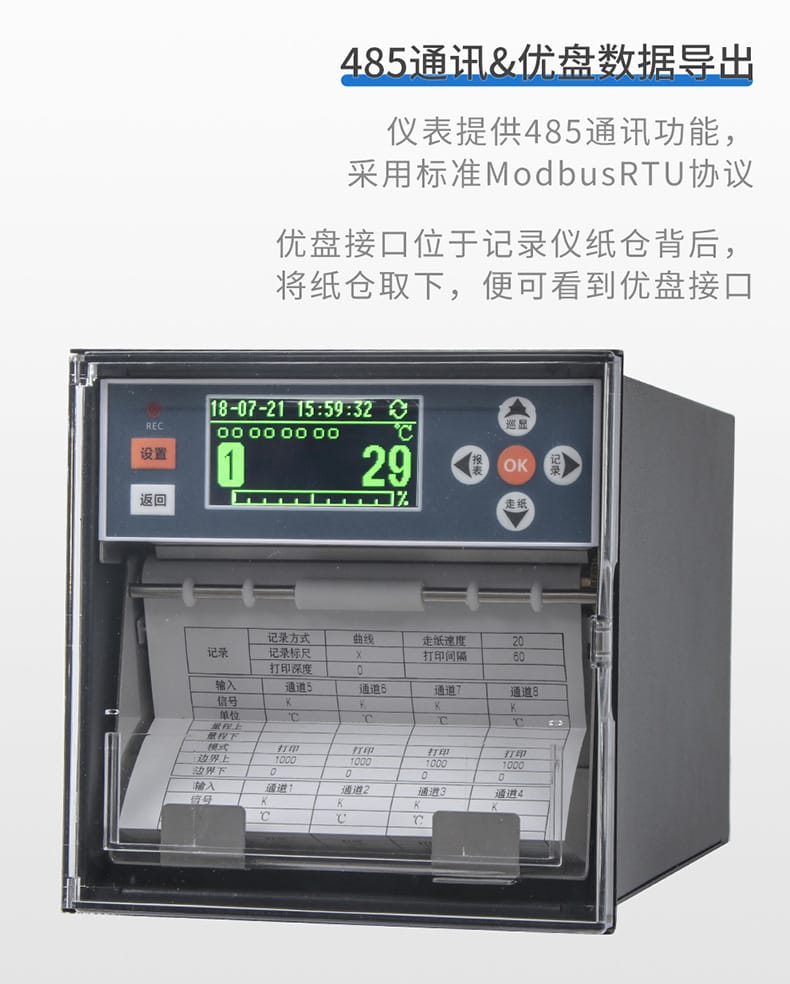

| 通讯接口 | RS232C 或 RS485，Modbus RTU 协议 |
| 报警输出 | 最多 6 路继电器，触点容量 250VAC 5A |

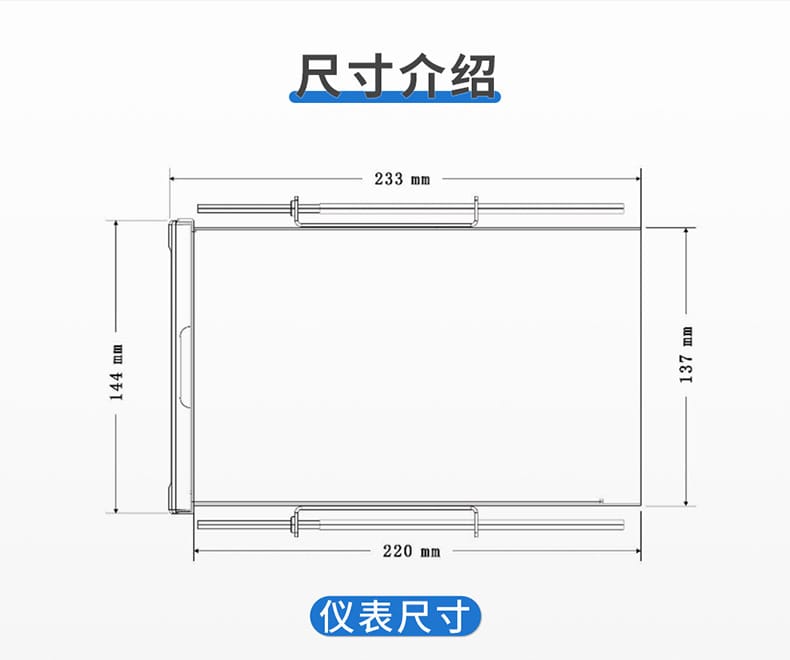

| 外形尺寸 | 144 × 144 × 220 mm |
| 安装开孔 | 138 × 138 mm |
| 工作环境 | -10 ～ 60℃，0 ～ 85% RH 无凝露 |
| 数据导出 | USB 优盘接口，可配上位机软件 |
能接的信号分四类，订货时把类型报清楚，出厂预置好省得现场翻菜单。

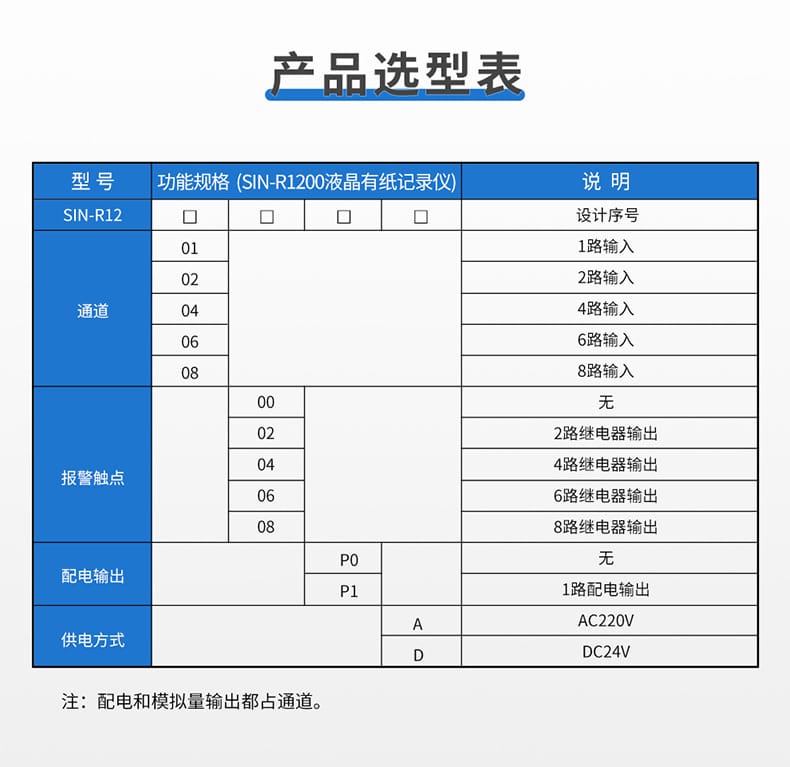

规格怎么选，看现场条件。通道数按你实际要接几路信号往上留一路余量；DC 24V 那款给没有市电或者直流屏供电的柜子用，AC 220V 是常规选择；RS232C 适合近距离直接接电脑导数据，RS485 是组网远传，几台表挂在一条总线上进 DCS 或者组态软件。接口选错了后期要加转换器，麻烦。
有纸记录仪的需求集中在一个点上：工艺过程要留痕，而且纸面上的东西谁也改不了。联测这台主要落在下面这些场合。
这些行业选型时有个共同规律：测点越分散，越往多通道走。热处理车间一台炉子要记炉温、淬火油温、环境温度，6 路起步；单台灭菌釜只记釜内温度加压力，2 路就够。别听人劝一上来就订 12 路，空着的通道照样占机位和钱。

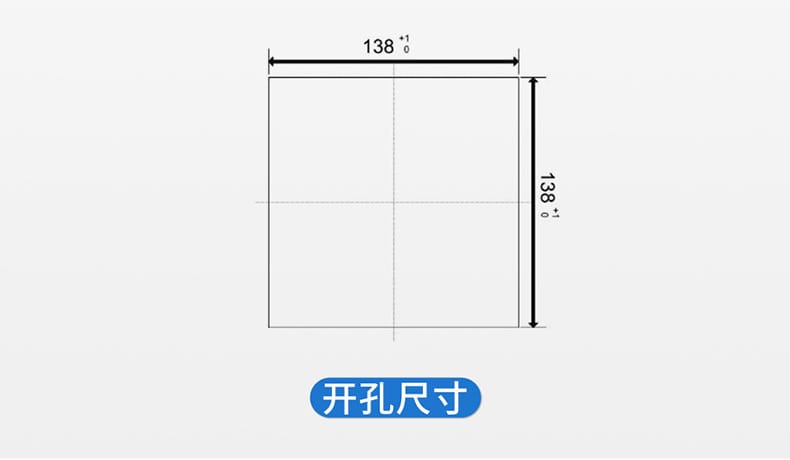

盘面开孔是硬指标，138 × 138 mm，切歪一点仪表卡不进去，切大了压不住密封边。开孔位置四周留出至少 50mm，走纸机构要从侧面出纸，你贴着急停按钮装，换纸时手都伸不进去。
环境上离变频器、大功率电机、震动源远一点，粉尘和腐蚀性气体环境要加防护。信号线超过 50 米必须屏蔽，动力地和信号地严禁混接。AC 220V 那款建议在电源线路上串一个独立微型断路器，过载时先跳它，别烧电源板。
上电之前先坐下来把参数过一遍，这事比接线还重要。键盘菜单里逐通道核对信号类型、量程上下限、工程单位、滤波系数。我见过有人把 4-20mA 的变送器设成 0-10mA，纸上一整卷曲线全是平的，等到审核才发现，前面几个月的记录全废。
接线作业前断电验电，运行中不要遮挡侧面的散热孔，面板别拿湿布擦。仪表出厂已标定过，工艺要求高的场合提前约计量机构，别等审核前一周才想起来。
现象一：某个通道数值乱跳或者干脆是一条直线。先查这一路的信号类型和量程设置，再拿万用表量变送器输出。多半是菜单里类型选错，或者量程上下限设反了。停下来按变送器铭牌重设，量程改完再观察半小时。
现象二：曲线周期性跳变，跟变频器启停对得上。先查屏蔽层接没接、是不是单端接地，再查信号线和动力线有没有塞在同一个线槽。多半是共模干扰串进来了。信号线单独走槽、屏蔽层在控制器侧接地，还压不住就加隔离器。
现象三：打印针迹发虚、断线、纸面有空白段。先看记录纸装正没有、走纸齿轮卡不卡，再看打印头是不是脏了。多半是纸走偏或者打印头积灰。断电后用无水酒精棉签擦打印头，重新装纸，纸边对齐导纸槽再合盖。
现象四：上电无显示、走纸不动。先验电查供电和空开、保险，再查电源板输入端。多半是 DC 24V 的机器接了 AC 220V，或者现场电压波动把保险烧了。换保险前先确认铭牌电压，接错电源的要改线，不是换个保险就完事。

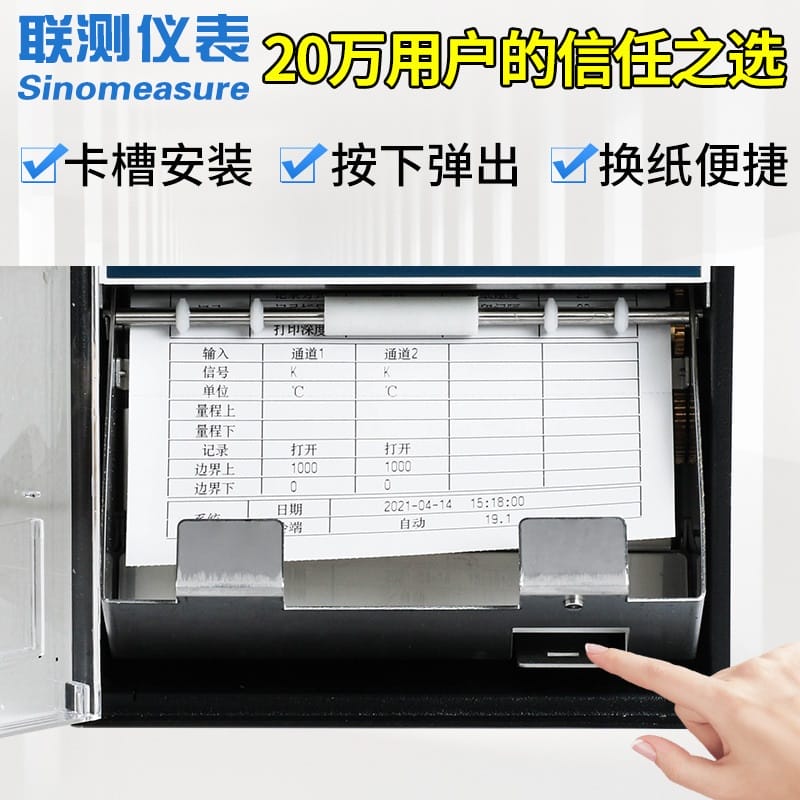

换纸这件事多说一句：别在走纸状态下硬拽旧纸，齿轮和打印头是一套配合件，拽歪一次，后面每个班次都卡纸。记录纸用对应幅宽的专用纸，拿普通打印纸裁着凑，掉毛堵住打印头，修起来更贵。
