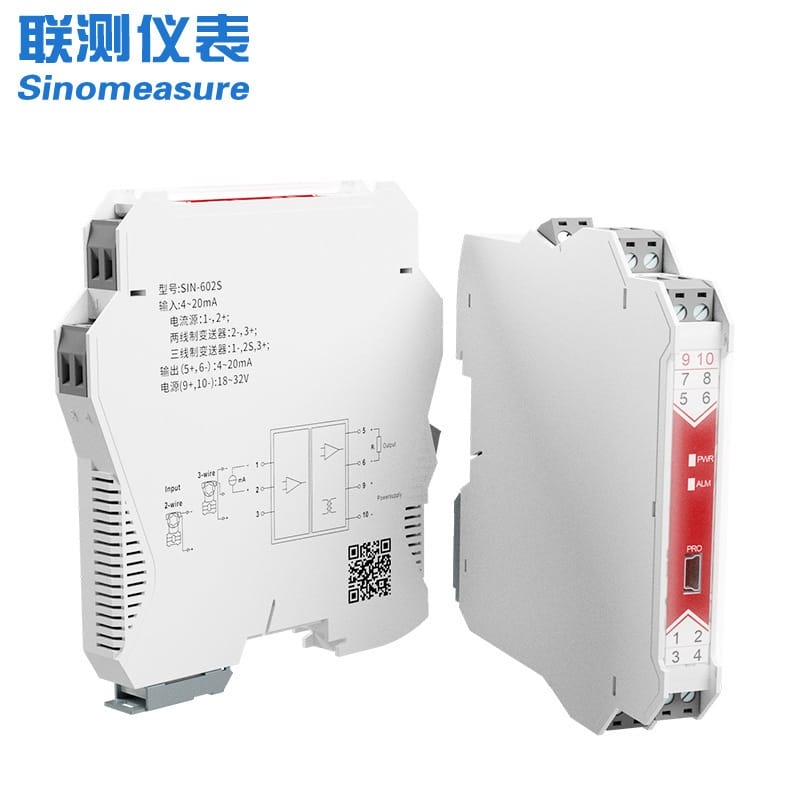

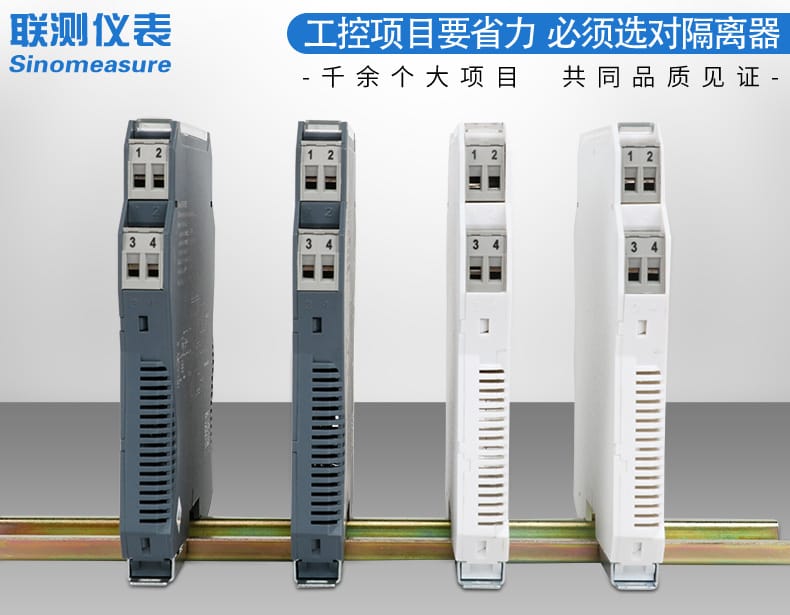

联测 SIN-602S 是这条信号隔离变送器产品线上在售的第三代升级款，一进二出（一路 4-20mA 进、两路独立输出）是其中被问得最多的配置。它要处理的问题很具体：现场一路 4-20mA 信号既要送进 PLC 的模拟量模块，又要同时给数显表或记录仪，而两边的参考地电位并不一样。直接并联接线会把环流和共模干扰带进控制回路，SIN-602S 的做法是把这路信号先收进来，隔离之后再分成两路互不牵连的输出送出去。

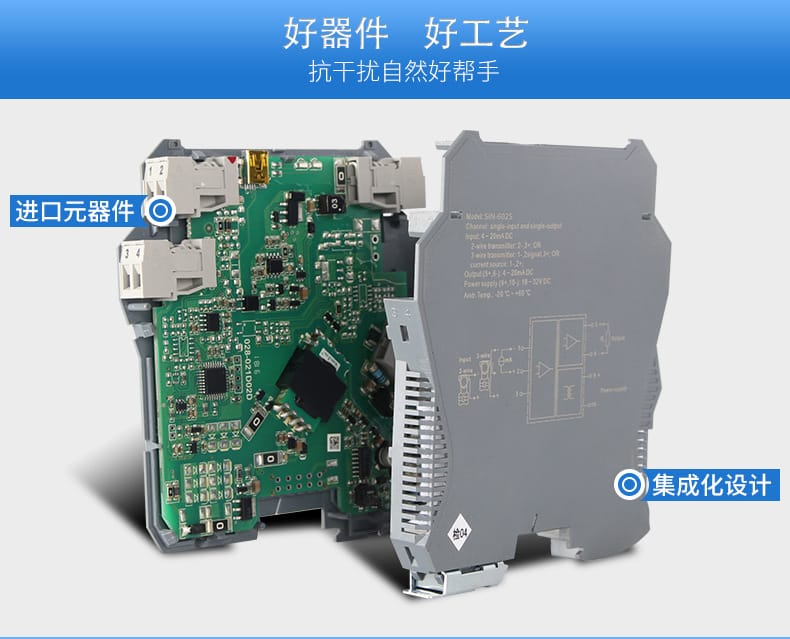

三端隔离是这台设备的底子。输入、输出、电源三个回路彼此独立，隔离耐压 ≥1500VAC，输入端还做了防浪涌设计。变频器、软启动器和大功率泵机组附近的地线上常出现几十伏的共模电压，信号线一旦与它共地，干扰就顺着线进了模拟量通道；电源侧与信号侧分开之后，同一个控制柜里 220VAC 与 24VDC 混布也不会把噪声带进信号回路。

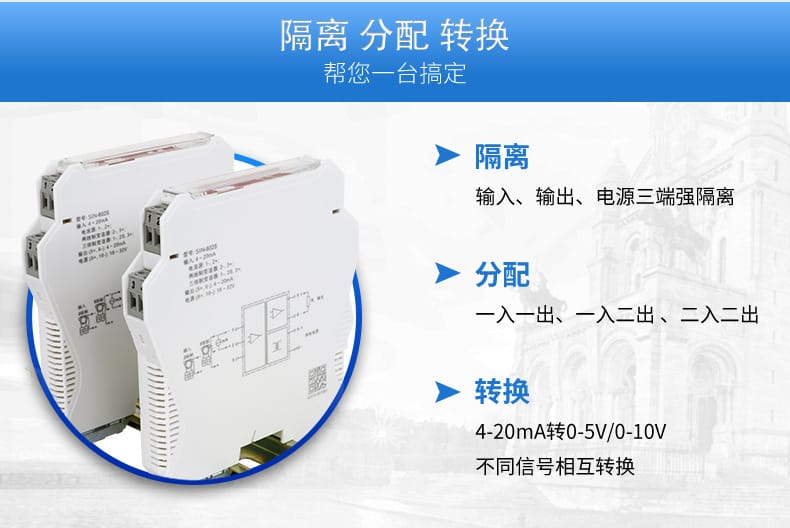

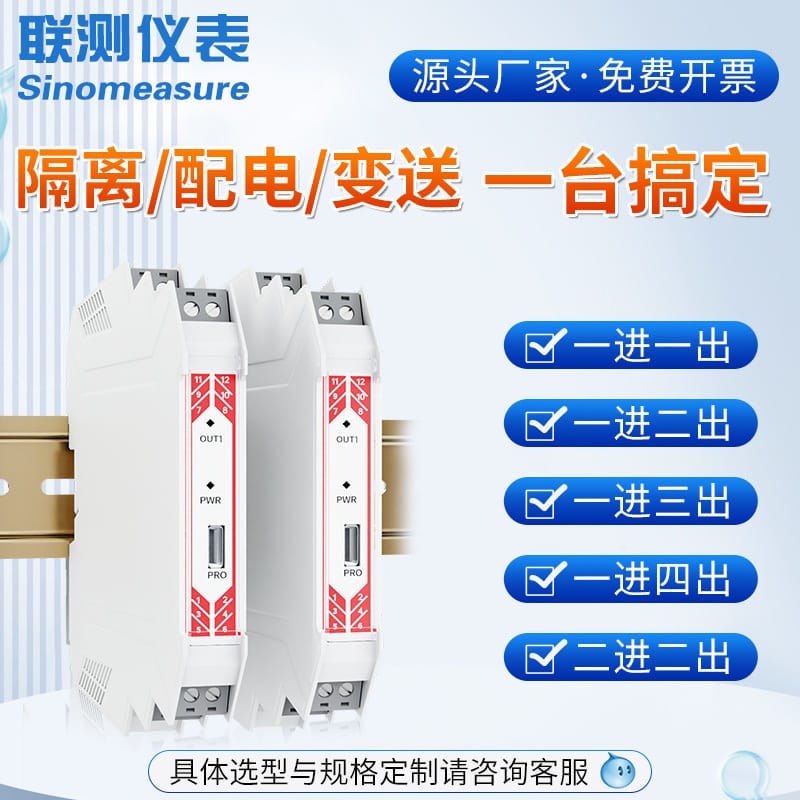

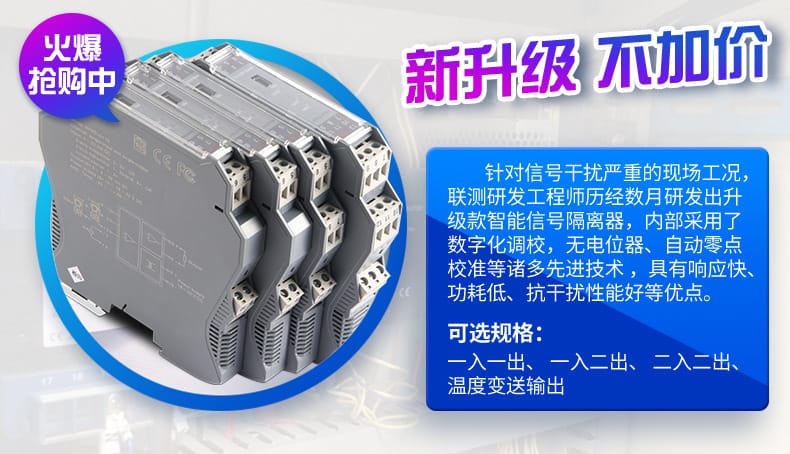

产品线本身不止一种通道配置。一进一出、一进二出、二进二出用的是同一套电路平台，区别在输入输出路数和机身宽度；输入与输出的信号类型可以互换，4-20mA 转 0-5V 或 0-10V 都成立，反向也一样。老设备上那只只认 0-10V 的记录仪要接进新的 4-20mA 系统，一台隔离器就能把隔离和转换两件事一起做完，不必再串一块转换板。
按型号对照着看，比通读一张长表省事。电气指标是共用的，差别集中在通道路数与机身宽度上。
| 参数项目 | 规格详情 |
|---|---|
| 产品型号 | SIN-602S（升级款第 3 代） |
| 供电电源 | 直流 18~32VDC（常规 24VDC）或 220VAC |
| 精度等级 | 0.1 级 |
| 输入阻抗 | 100Ω |
| 响应时间 | ≤0.5 秒 |
| 隔离耐压 | ≥1500VAC |
| 信号类型 | 4-20mA / 0-20mA / 0-5V / 0-10V，其他规格可定制 |
| 安装方式 | 35mm 标准导轨安装 |

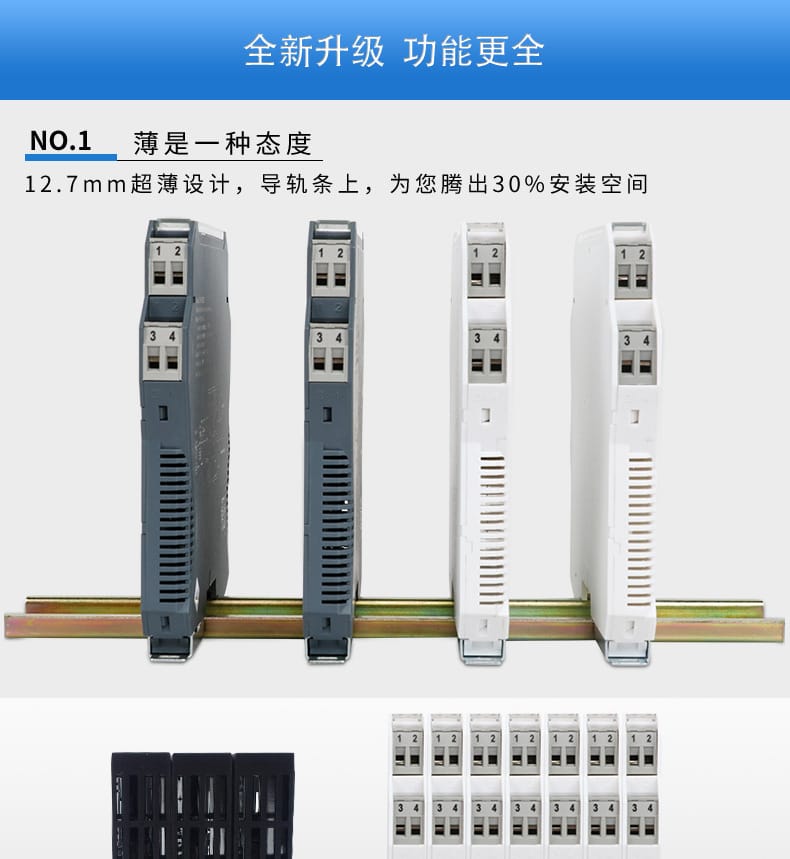

三种通道配置的差别见下表。一进二出的宽度是 12.7mm，一进一出反而做到 17.7mm，排布导轨时按各自的实际宽度预留，不要按系列名想当然地算。柜内导轨长度紧张的时候，这个数字直接决定能塞几个回路进去。
| 通道配置 | 输入 | 输出 | 机身尺寸 |
|---|---|---|---|
| 一进一出 | 1 路，4-20mA 等 | 1 路 | 宽 17.7mm × 高 110mm × 深 118.9mm |
| 一进二出 | 1 路 | 2 路独立输出 | 宽 12.7mm × 高 110mm × 深 118.9mm |
| 二进二出 | 2 路 | 2 路 | 按具体选型图纸确认 |

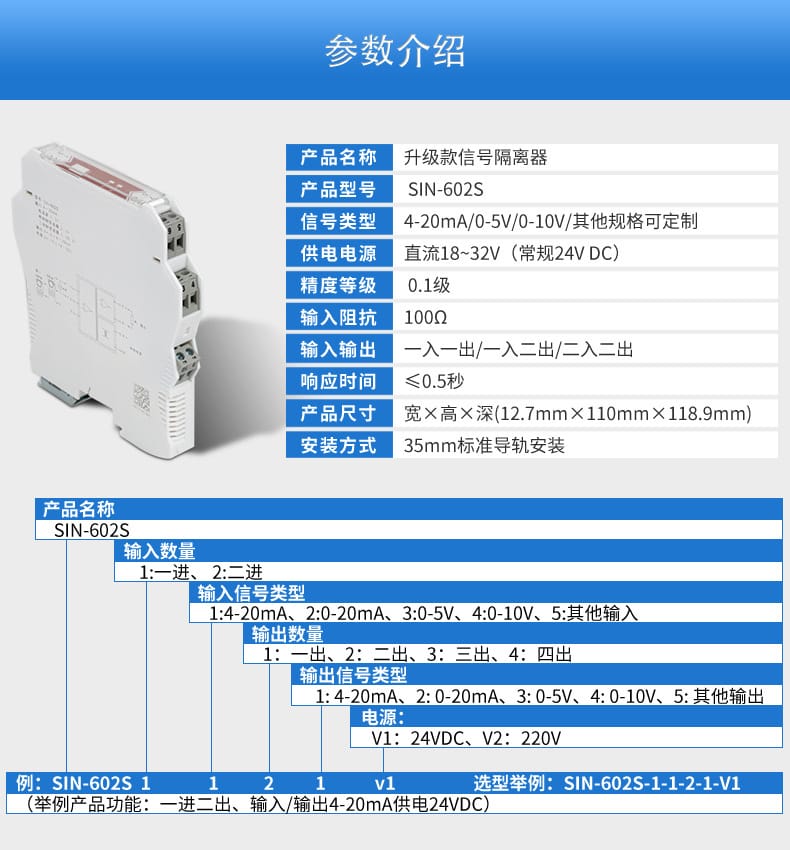

订货靠编码，规则是 SIN-602S-[输入数量]-[输入信号类型]-[输出数量]-[输出信号类型]-[电源]，各段含义如下。
举例来说，SIN-602S-1-1-2-1-V1 就是一进二出、输入输出均为 4-20mA、24VDC 供电。输出路数最多可以做到四出，多路分配的需求在下单前把路数和信号类型一次写清，比到货后再想办法省事。

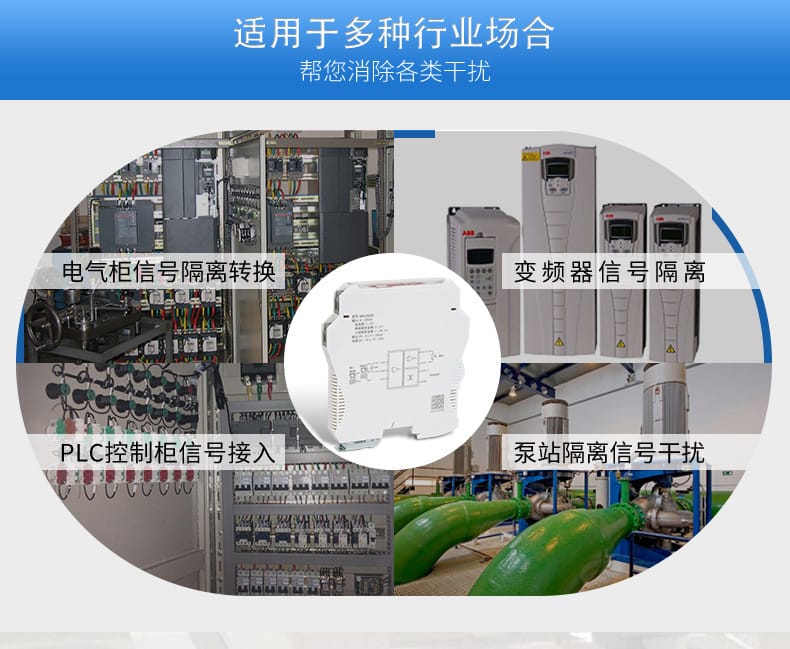

SIN-602S 主要出现在电气柜信号隔离转换、变频器信号隔离、PLC 控制柜信号接入和泵站干扰隔离这几类场合。它们的共同点是现场强电与弱电混走，或者两套系统各有各的参考地，直连就会出问题。

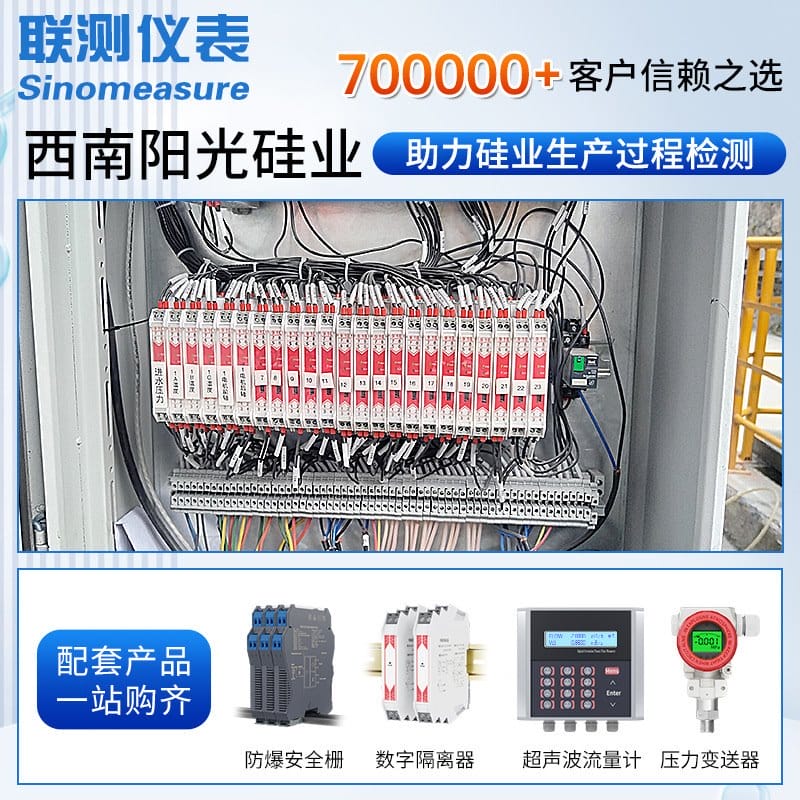

这类项目的跨度不小，中科院高能物理研究所散裂中子源项目、中核控制、中国石油、中国煤科、蒙牛、德力西、华为、比亚迪等都有批量使用。它们对隔离器的要求其实一致：出问题要能一眼看出来，长期跑下来零点不要飘。

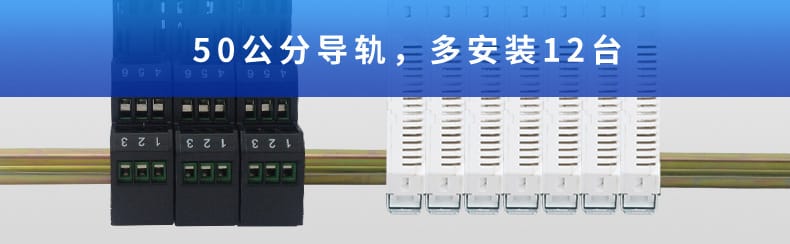

安装本身不复杂，位置和接线顺序弄对就行。SIN-602S 走 35mm 标准导轨，卡装式固定，不需要螺钉。柜内排布时按实际宽度预留，一进二出 12.7mm，一进一出 17.7mm。接线按下面这个顺序走，能少返工。
端子编号以产品标贴和随货说明书为准，上面写的是常见接法。隔离器上下留出散热间隙，不要紧贴线槽和发热元件；柜内高密度安装时，与变频器本体拉开一段距离，能少踩很多干扰的坑。联测在全国有 20 余个分支机构，可以预约上门调试、培训与安装指导。
供电电压是现场最容易出错的一项。24VDC 与 220VAC 属于两种机型，接线前确认铭牌，混接会直接损坏设备。输入端的信号范围也要与选型一致，输入过载时 ALM 会保持常亮，这时候先查信号源，不要反复上电试探。
还有一点常被忽略：1500VAC 说的是输入与输出之间的隔离耐压，不等于可以把它当对地绝缘等级来用。柜内做耐压试验时，把隔离器从回路上摘下来，比赌它的余量划算得多。
某水厂泵站出口的压力变送器输出 4-20mA，一路要进 PLC 做恒压控制，一路要送值班室的数显表。现场变频器就装在同一个柜子里，早先直接把两路并起来，数显表跳数跳得没法看。换成 SIN-602S-1-1-2-1-V1 之后，两路输出各自独立，12.7mm 的宽度也没占用多少导轨位置。
一条老生产线上的记录仪只接受 0-10V，新上的 PLC 是 4-20mA 通道，中间需要既转换又隔离。按编码写成 SIN-602S-1-1-1-4-V1，一进一出、4-20mA 进 0-10V 出、24VDC 供电。转换环节的精度是 0.1 级，记录仪全量程误差不会因为这一次转换明显变大。
某项目控制柜的导轨位置实在排不开，两路温度变送器信号要分别进两套系统。选二进二出配置，一台设备替掉原来两台的位置，柜内走线也少了一半。二进二出与一进二出的电路平台相同，接线前把两路输入的极性逐一核对清楚就行。
从编码规则看，输出信号类型只占一位，常规配置是两路输出用同一种信号类型。确实需要一路 4-20mA、一路 0-10V 这种组合，下单前找厂家确认能不能分开设定，别按默认理解直接下订单。

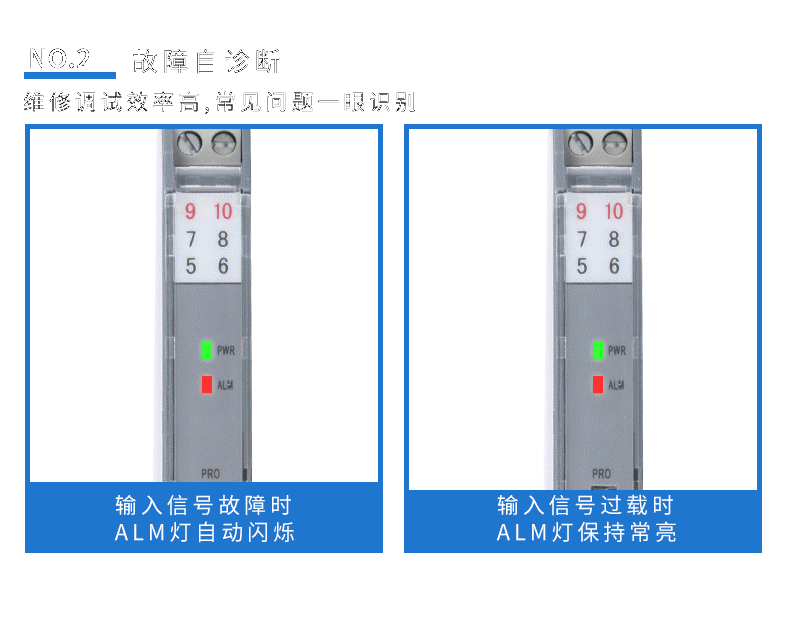

常亮对应输入过载，多数情况是输入电流超出了选型范围，或者信号源本身输出异常。先用万用表量一下输入端的实际电流，再看变送器的量程和隔离器的选型是否一致。闪烁则是输入信号故障，优先查线断没断、变送器有没有掉电。
不行。两者是不同机型的硬件差别，不是跳线切换的关系，接错电压会直接损坏设备。现场供电制式改了，就按新的电压等级重新订一台，不要在柜内临时改接。

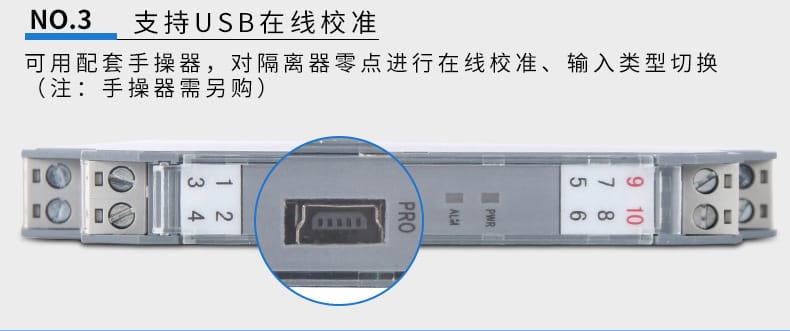

不一定。先确认信号源本身是否准确、接线端子有没有松动氧化、附近有没有新增的干扰源，这几项排除掉再怀疑隔离器。确实属于设备零点漂移，才需要用配套手操器做 USB 在线校准，手操器是选配件，要单独购买。
看信号要送几个地方。只进一套系统就选一进一出，宽度 17.7mm，接线端子更宽裕；要同时给 PLC 和数显表、记录仪或另一套 PLC，就选一进二出，12.7mm 的宽度反而更省导轨。别为了预留而一律选二出，多出来的那一路空着，故障排查时反而多一个变量。
