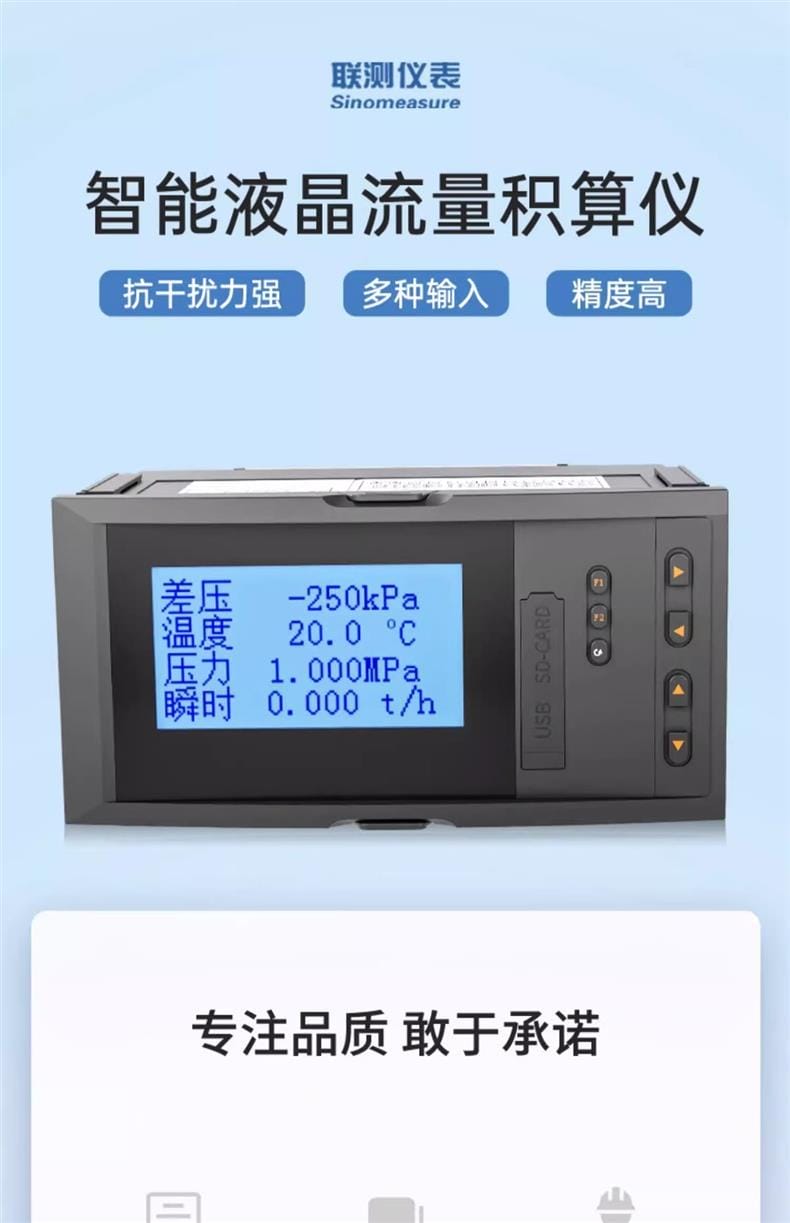

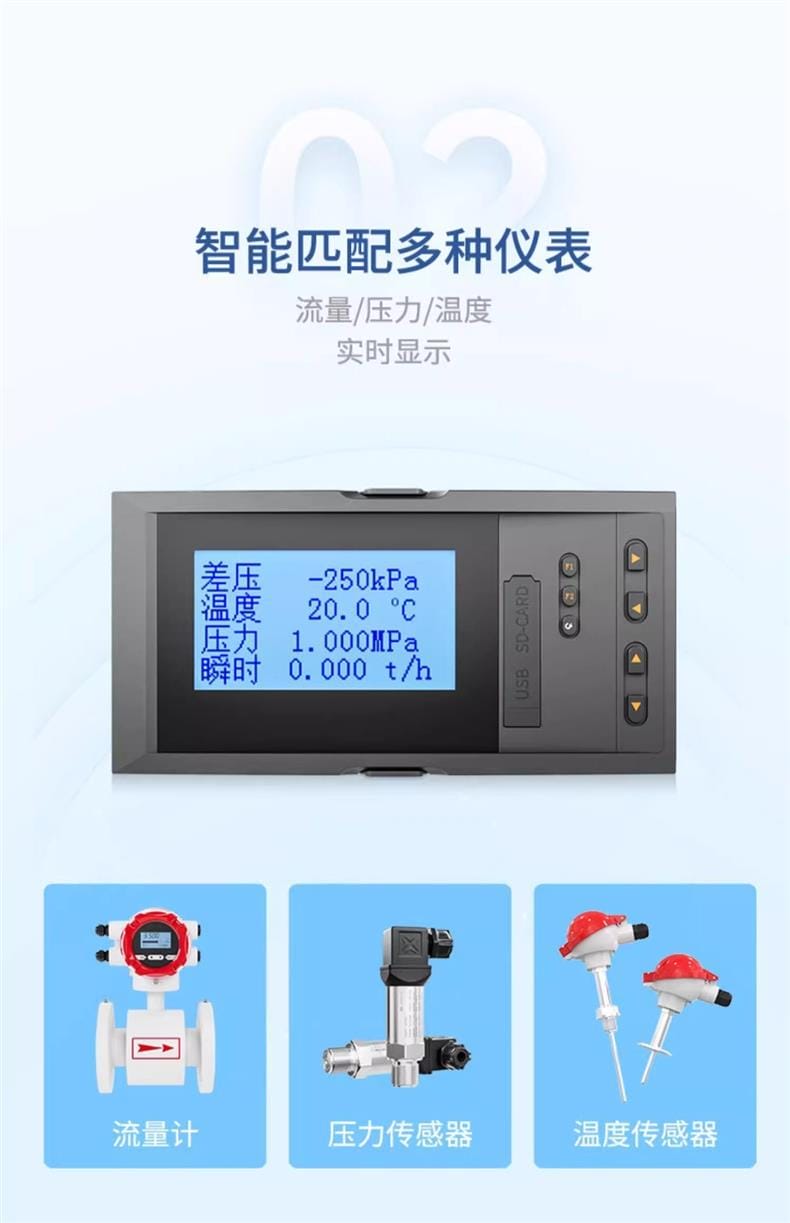

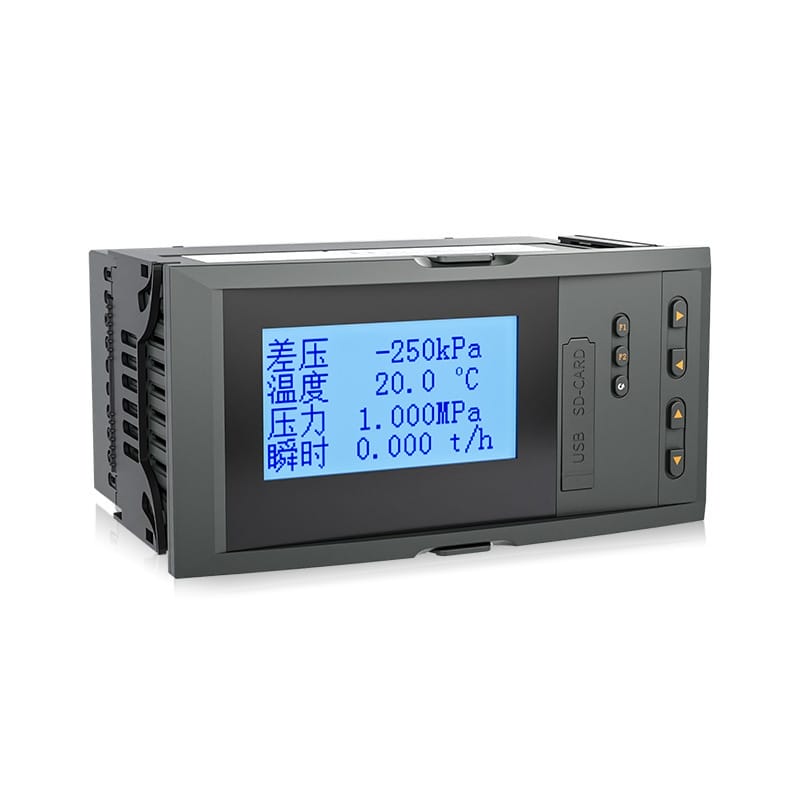

联测SIN-7610是一台把流量积算、温压补偿、定量控制放进同一个壳子的二次仪表。它不接触介质，只接收差压变送器、压力传感器、温度传感器或脉冲流量计送来的信号，算出瞬时流量和累积流量，再按预设值输出控制或报警。现场常见的V锥、孔板、涡街这类一次表，配上它才凑得成一套能计量、能记录、能联锁的回路。

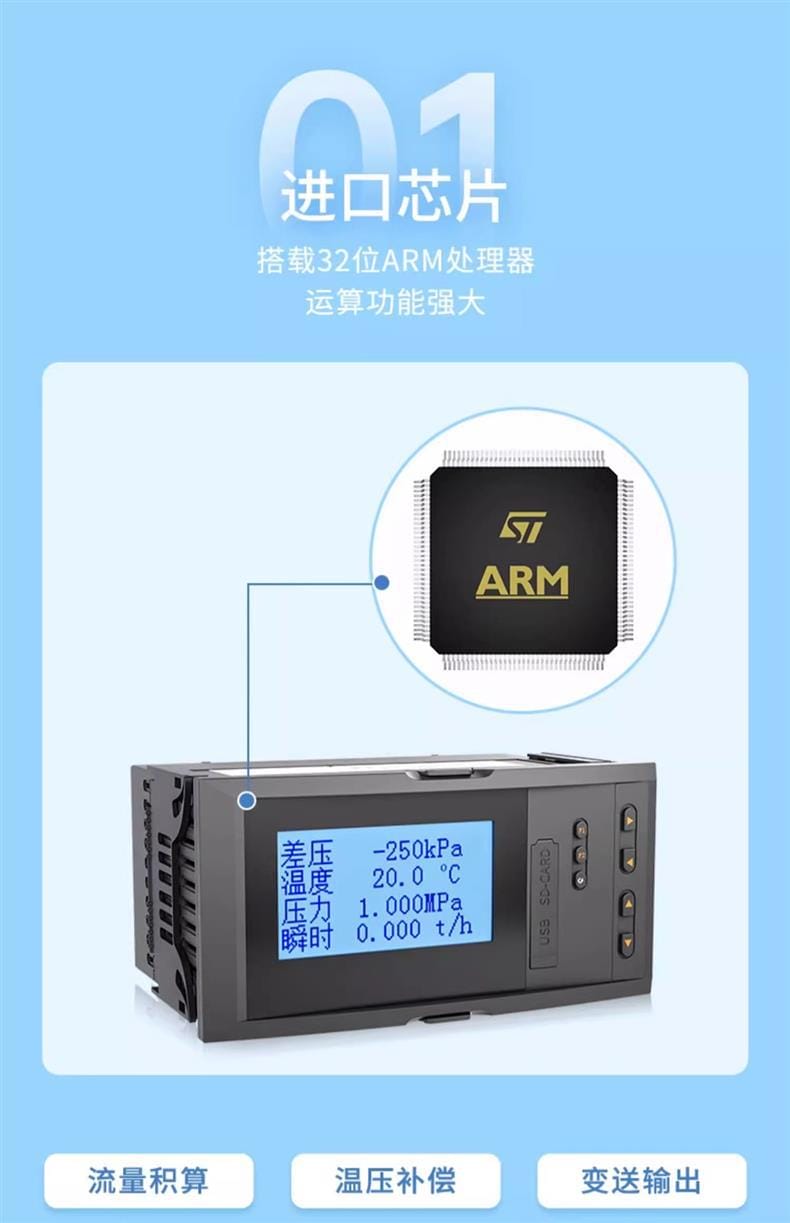

这台表的定位是积算加补偿加控制三合一。一次表负责取信号，它负责把信号换算成能结算、能存档、能动作的数字。32位ARM处理器撑起的是多路信号的实时运算，差压、压力、温度、瞬时流量可以同屏显示，温压补偿不用再外挂模块。
精度标称0.2%FS±1d，FS指满量程，±1d是末位一个字。误差按量程算而不是按读数算，所以选量程时把常用工况压在满量程的六成到八成之间，实际相对误差会更好看。蒸汽贸易结算出的纠纷，多半就出在量程选得太大这一步。
SIN-7610本身只有一个型号，按面板外形分成A型、B型、C型三种规格。三者的电路、输入输出配置、精度完全一致，区别只在外形尺寸和安装方向：A型横式，B型竖式，C型方形。选型顺序是先看控制柜盘面留了多大的孔，再看需要接几路信号。

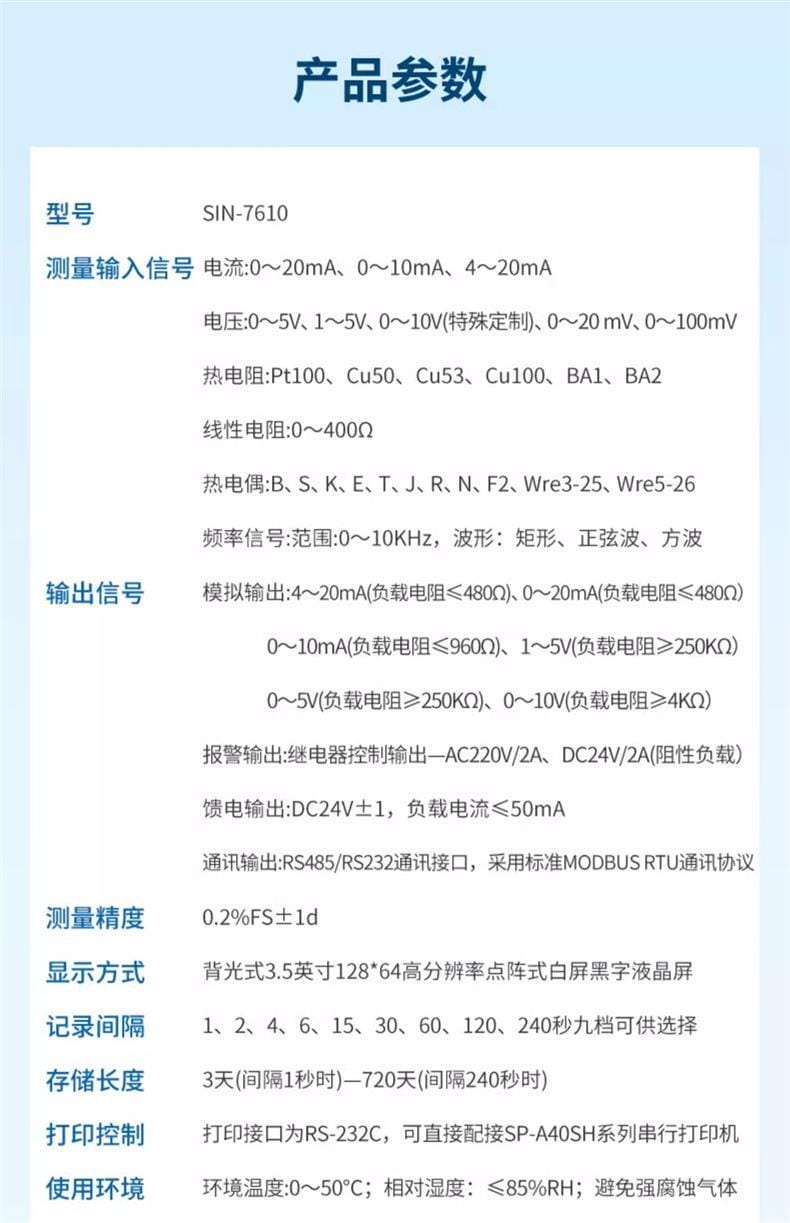

| 参数名称 | 参数值 |
|---|---|
| 型号 | SIN-7610 |
| 测量精度 | 0.2%FS±1d |
| 电流输入 | 0~20mA、0~10mA、4~20mA |
| 电压输入 | 0~5V、1~5V、0~10V（特殊定制）、0~20mV、0~100mV |
| 热电阻输入 | Pt100、Cu50、Cu53、Cu100、BA1、BA2 |
| 线性电阻输入 | 0~400Ω |
| 热电偶输入 | B、S、K、E、T、J、R、N、F2、Wre3-25、Wre5-26 |
| 频率输入 | 0~10KHz，波形支持矩形、正弦波、方波 |
| 模拟输出 | 4~20mA、0~20mA、0~10mA、1~5V、0~5V、0~10V |
| 报警输出 | 继电器输出，AC220V/2A、DC24V/2A（阻性负载） |
| 馈电输出 | DC24V±1，负载电流≤50mA |
| 通讯接口 | RS485/RS232，标准MODBUS RTU协议 |

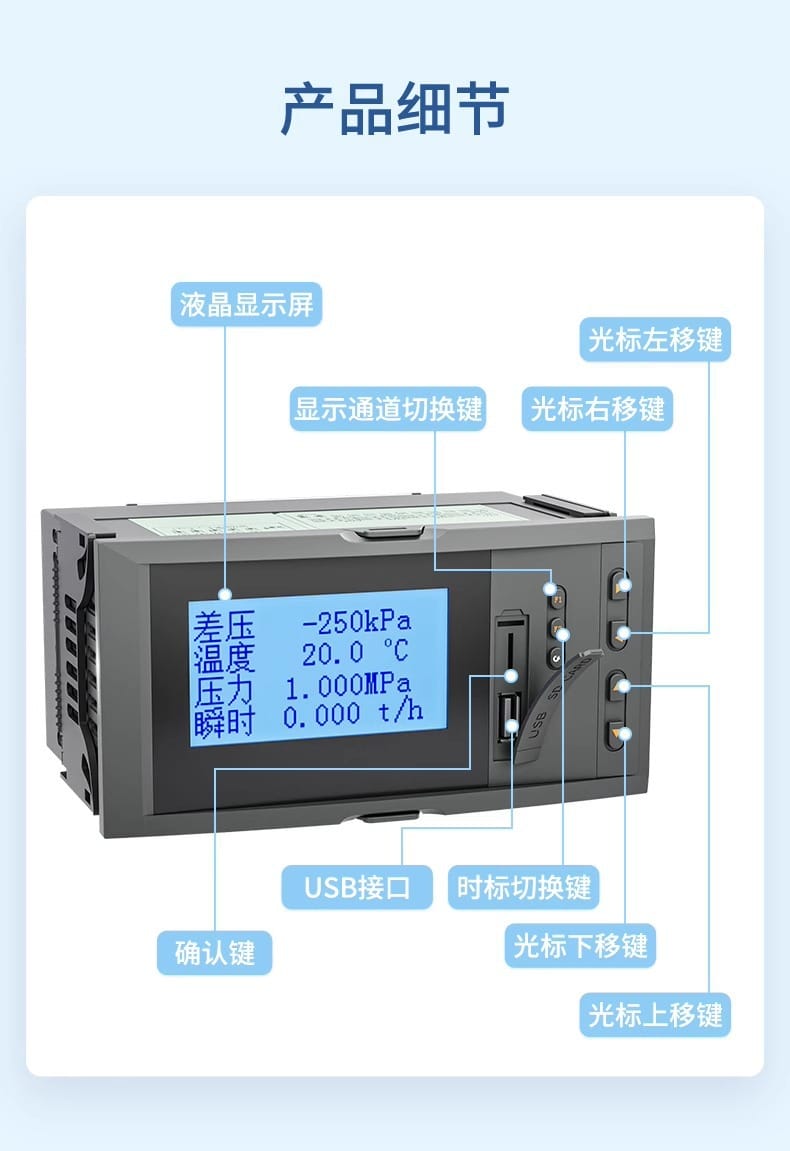

| 显示方式 | 背光式3.5英寸128×64点阵液晶，白屏黑字 |
| 记录间隔 | 1、2、4、6、15、30、60、120、240秒，共九档 |
| 存储长度 | 3天（1秒间隔）至720天（240秒间隔） |
| 打印控制 | RS-232C接口，可直接配接SP-A40SH系列串行打印机 |

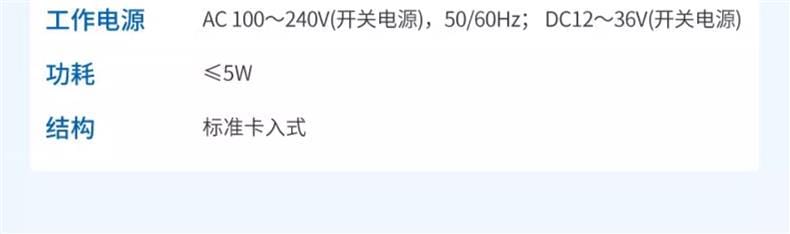

| 工作电源 | AC100~240V，50/60Hz；或DC12~36V（开关电源） |
| 功耗 | ≤5W |
| 使用环境 | 温度0~50℃，相对湿度≤85%RH |

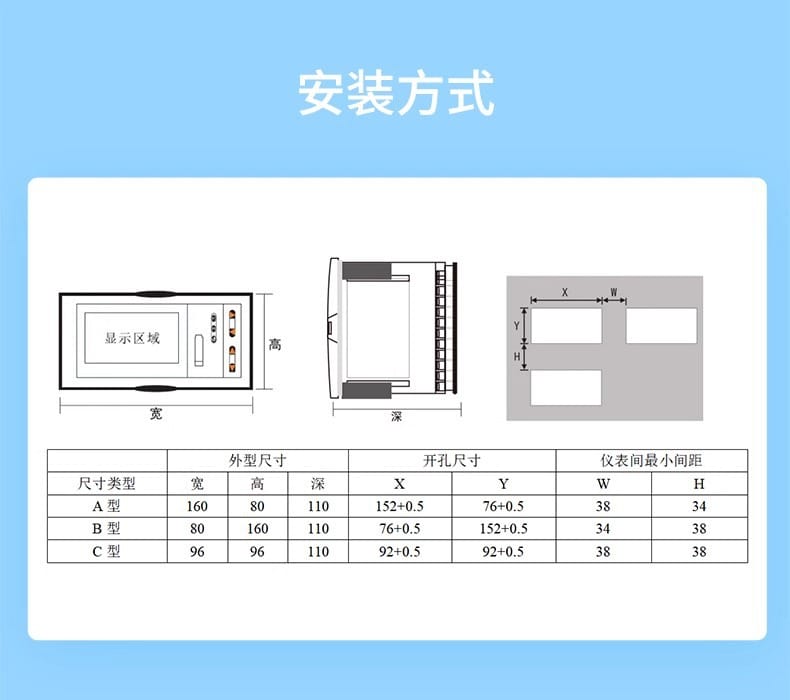

三种面板规格的尺寸差别直接影响开孔加工，装盘之前先对照下表确认，别等柜子开好孔才发现方向装反了。
| 规格 | 面框尺寸（宽×高×深） | 开孔尺寸 | 显示区域（宽×高） |
|---|---|---|---|
| A型 | 160mm×80mm×110mm | 152±0.5mm×76±0.5mm | 38mm×34mm |
| B型 | 80mm×160mm×110mm | 76±0.5mm×152±0.5mm | 34mm×38mm |
| C型 | 96mm×96mm×110mm | 92±0.5mm×92±0.5mm | 38mm×38mm |

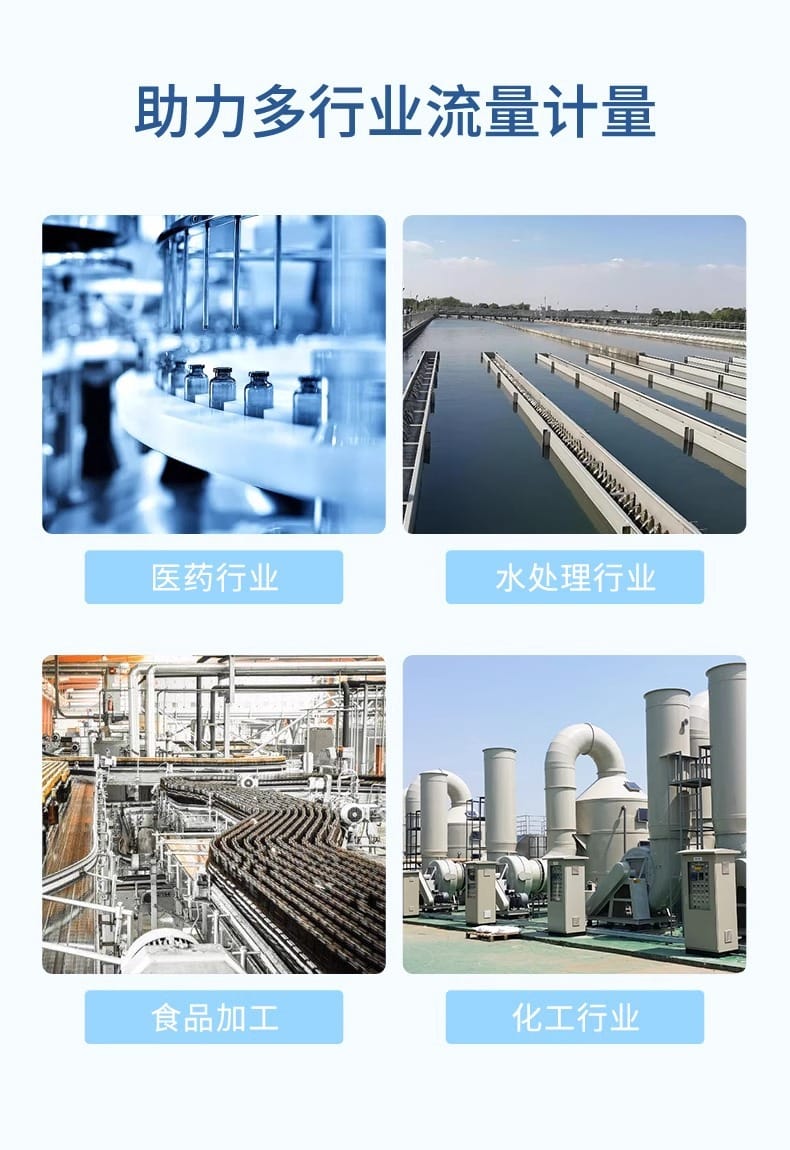

医药、水处理、食品加工、化工是它出现最多的四类现场，共同点是有计量要求，并且需要把数据留下来备查。蒸汽和冷热量的场合也常选它，因为温压补偿是内置的，不用再配单独的补偿仪表，柜内少一个环节就少一处故障点。
定量控制的逻辑不复杂，靠的是继电器输出与累积量比较，到量就动作。带RS485的版本还能把数据直接送到上位机，抄表这件事可以省掉。
卡入式安装，面板开孔后从正面推入，靠两侧卡扣固定，不需要额外螺钉。仪表深度110mm，盘后走线空间按这个数预留，太挤的话接线端子容易长期受力。

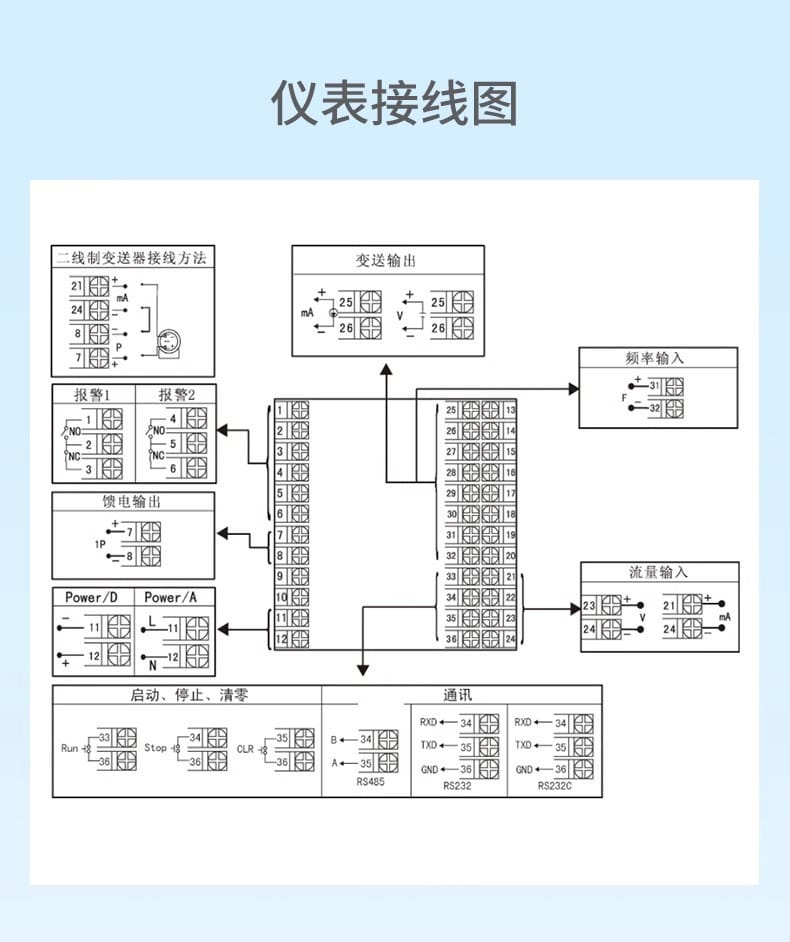

接线端子覆盖变送输出、频率输入、报警、馈电输出、流量输入、通讯（RS485/RS232）以及启停清零控制。二线制变送器可以直接用仪表自带的DC24V馈电，省一路外接电源。模拟量输入和频率输入不要接混，脉冲输出的流量计走频率端子，4~20mA的走电流端子。

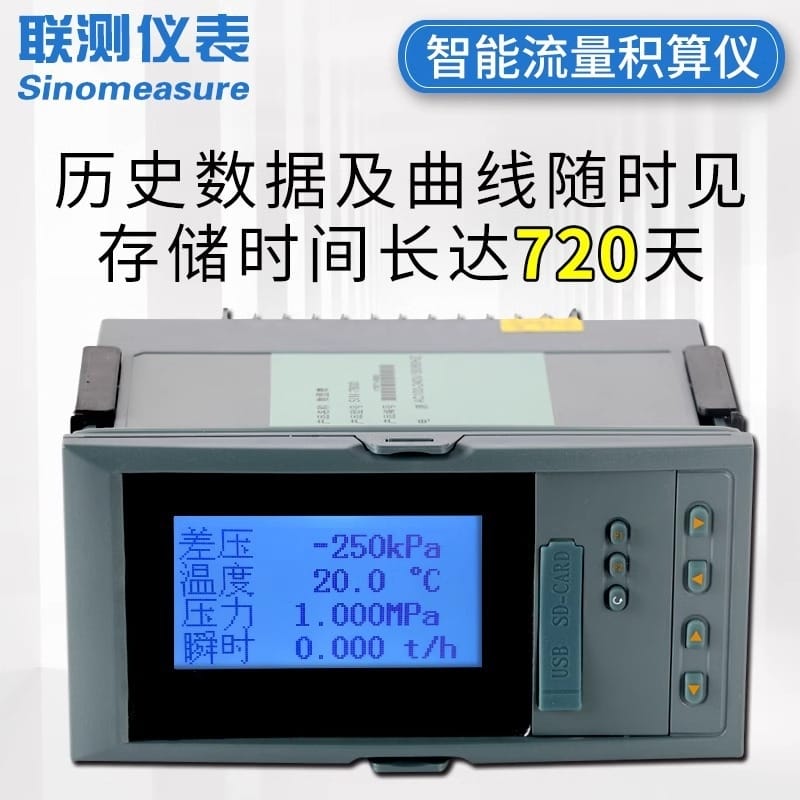

记录间隔决定的是存储天数，跟测量精度没有关系。1秒档存3天，240秒档存720天，同一时刻记录下来的数值是一样的。巡检周期长的场合把间隔设大一点，否则很快就得清数据，反而容易丢段。

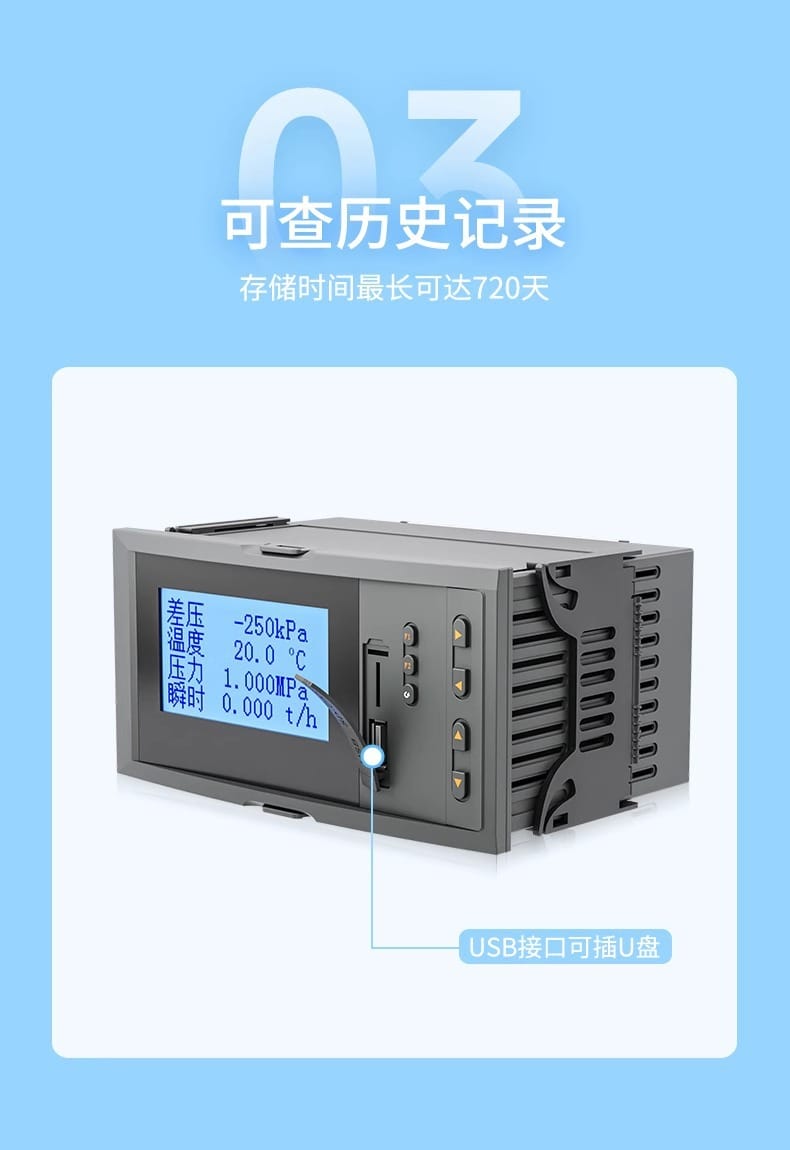

某食品厂的杀菌工段用蒸汽，主管上装了V锥流量计，配差压变送器和Pt100。压差、压力、温度三路信号进SIN-7610，仪表按温压补偿算出标况流量和累积吨位。车间与动力车间按这块表的数据分摊能耗，月底从U盘导出报表，不用再到现场抄数。
化工车间的反应釜进料要求每批次投加固定体积，流量计输出脉冲信号接频率端子，仪表设定目标累积量。到达设定值后继电器输出断开进料阀，同时给中控一个报警触点。累积量清零由外部按钮控制，切换批次时按一下就行。
水处理项目的循环水系统需要核算冷量，进出水温差由两支Pt100采集，流量信号走4~20mA输入。仪表按温差与流量算冷量累积，通过RS485以MODBUS RTU协议把数据送到上位机，用于分区能耗统计。这种用法只要传感器接线正确，补偿运算仪表内部已经做完。
能。V锥输出的是差压信号，配上差压变送器转成4~20mA进仪表的电流输入端，再接入压力变送器和Pt100做温压补偿，蒸汽密度随压力温度的变化就被算进去了。差压式流量计的瞬时流量与差压是开方关系，开方运算在仪表里完成，不用另配开方器。
已经写入的记录不会因为断电消失，最多损失断电瞬间还没落盘的那一小段。真正决定能存多久的是记录间隔：1秒档只能存3天，240秒档可以存到720天。长期没人导数据的场合，间隔设大一些更稳妥。
可以，SIN-7610有DC12~36V的开关电源版本。下单时要明确说明是直流供电，因为它和交流版本不是同一个电源模块，现场没法改。反过来，如果盘里是220V市电，就选AC100~240V版本，别自己加转换模块。
三者的功能和参数完全一样，区别在面框方向和开孔尺寸。A型横式，面框160mm×80mm；B型竖式，面框80mm×160mm；C型方形，面框96mm×96mm。盘面横向位置多就选A型，竖向排列选B型，紧凑的小柜子用C型。开孔尺寸差一点就装不进去，加工前先核对。
继电器输出既能驱动切断阀，也能只接声光报警，取决于设定逻辑。如果工艺上不允许自动断料，就把触点接到报警器，由操作工手动处理。继电器触点容量是AC220V/2A、DC24V/2A，且针对阻性负载，带电磁阀这类感性负载时要留余量，必要时加中间继电器过渡。
