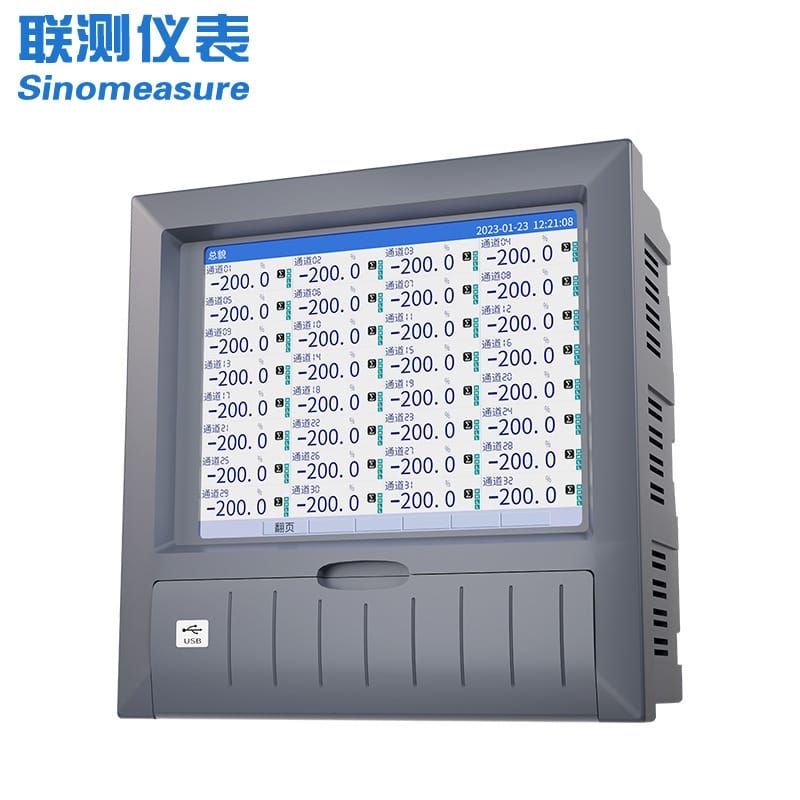

联测彩色无纸记录仪是这一系列的主型号，一台机器按通道数从1路配到40路，输入通道既可以直接接热电偶、热电阻，也能接电流、电压、电阻和频率信号，显示、记录、报警、通讯都在同一台表里完成。原料资料没有按通道数拆出独立的子型号，40通道机型和1通道机型共用同一套硬件平台与操作菜单，差别集中在通道数量以及订货时确定的供电、通讯规格上。下面按现场实际会碰到的问题逐项说清楚。

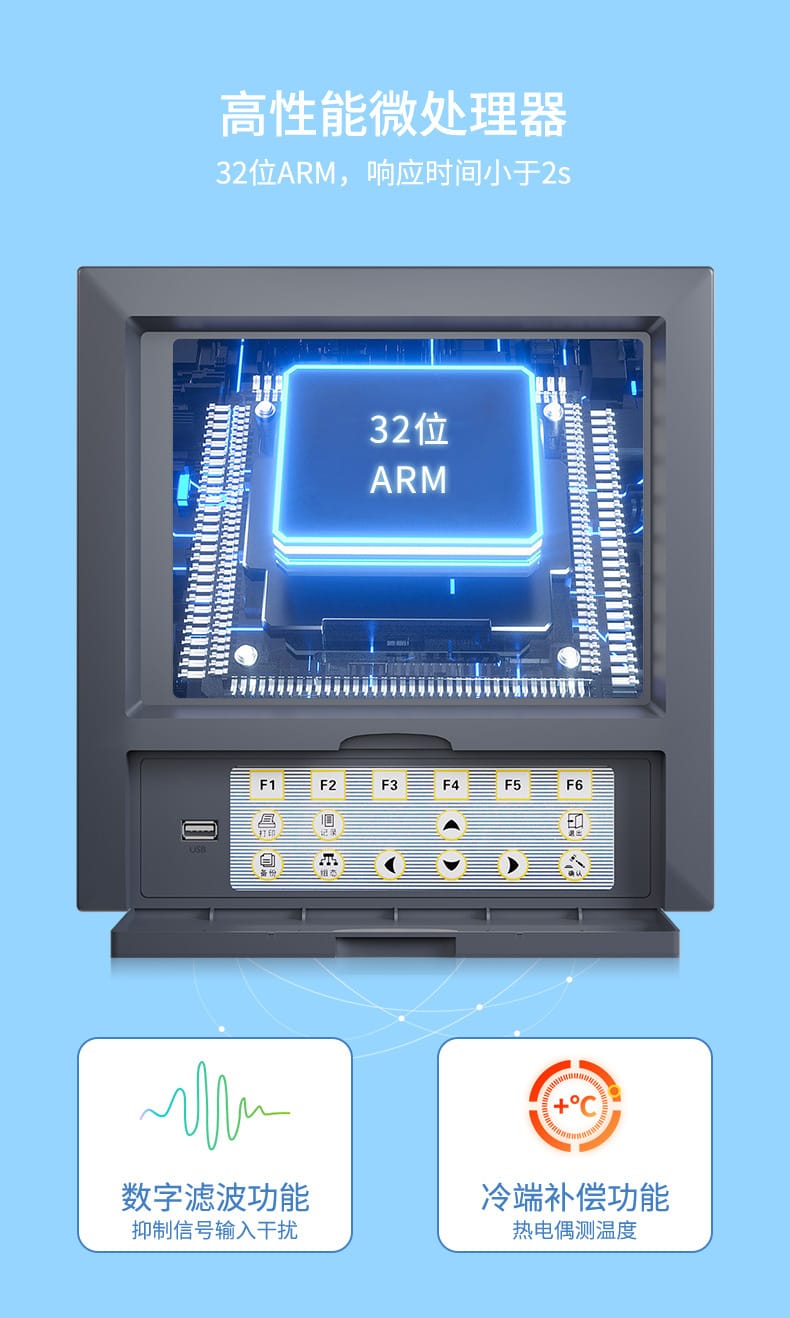

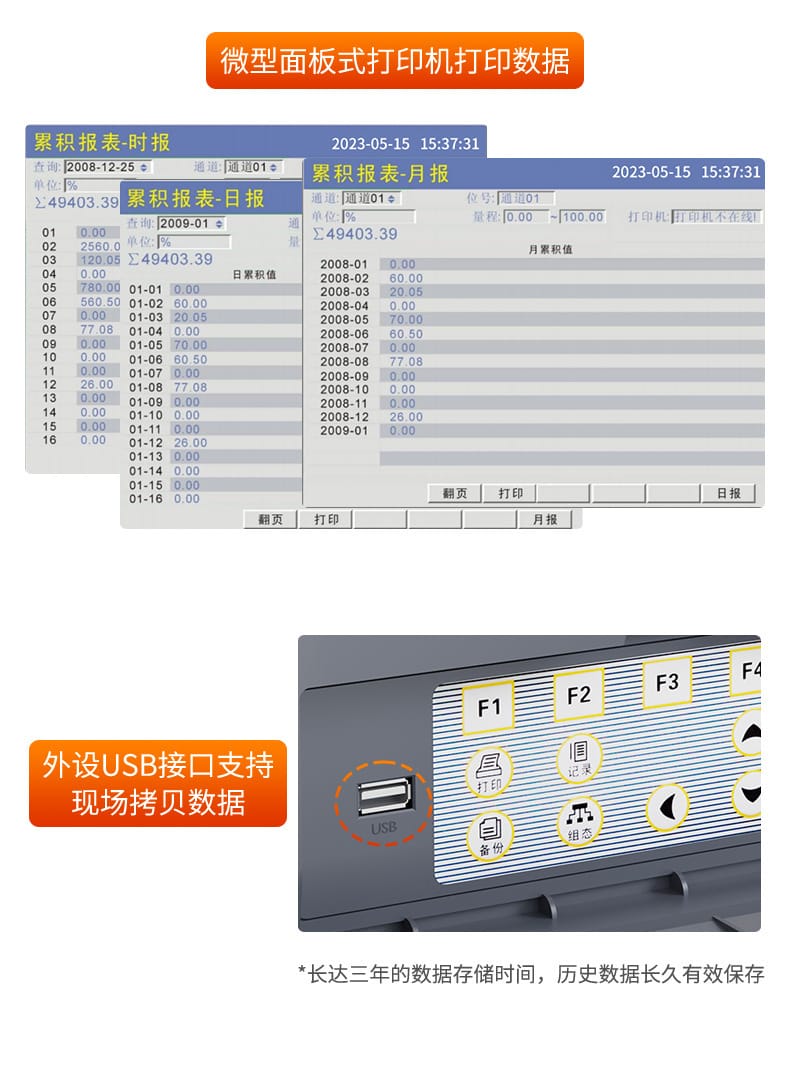

这台记录仪把采集、显示、存储、报警、远传五件事合在了一个机箱里。核心是一颗32位ARM处理器，从信号进来到屏幕刷新、再到写存储，整链路响应时间小于2秒，对温度、压力这类本身变化不快的量足够跟得上。要留意的是，这个响应时间说的是刷新与记录周期，不是信号本身的带宽上限，别拿它当示波器用。

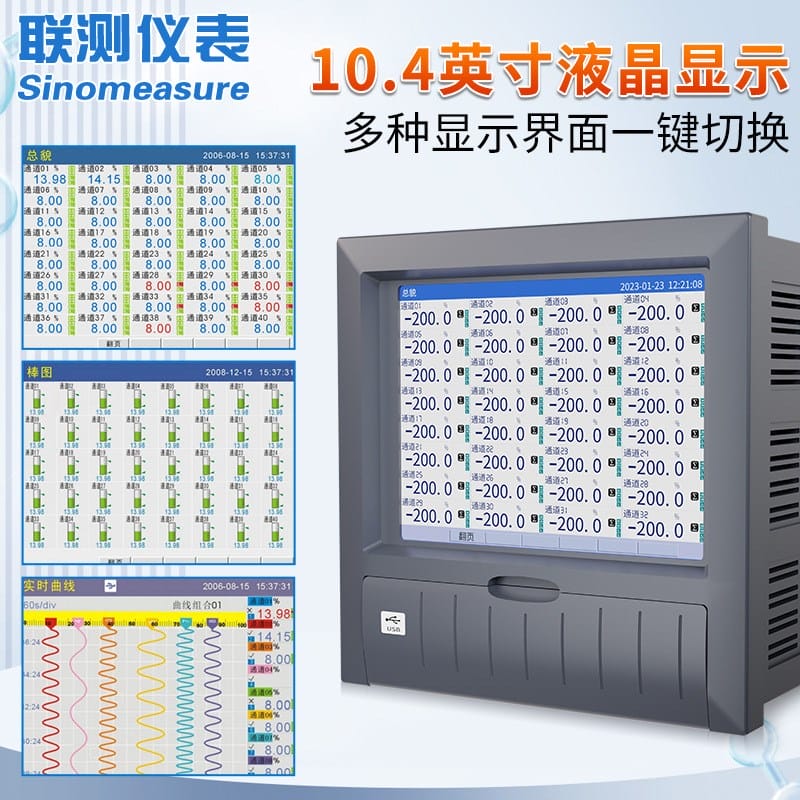

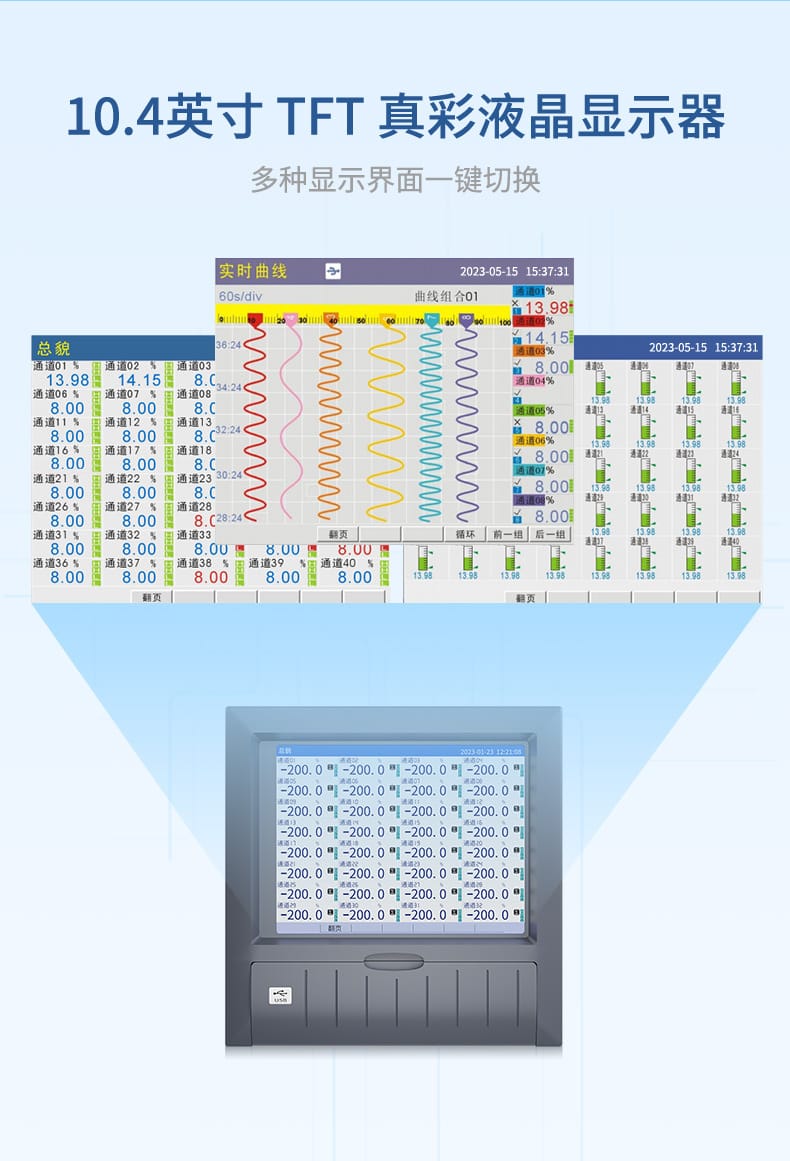

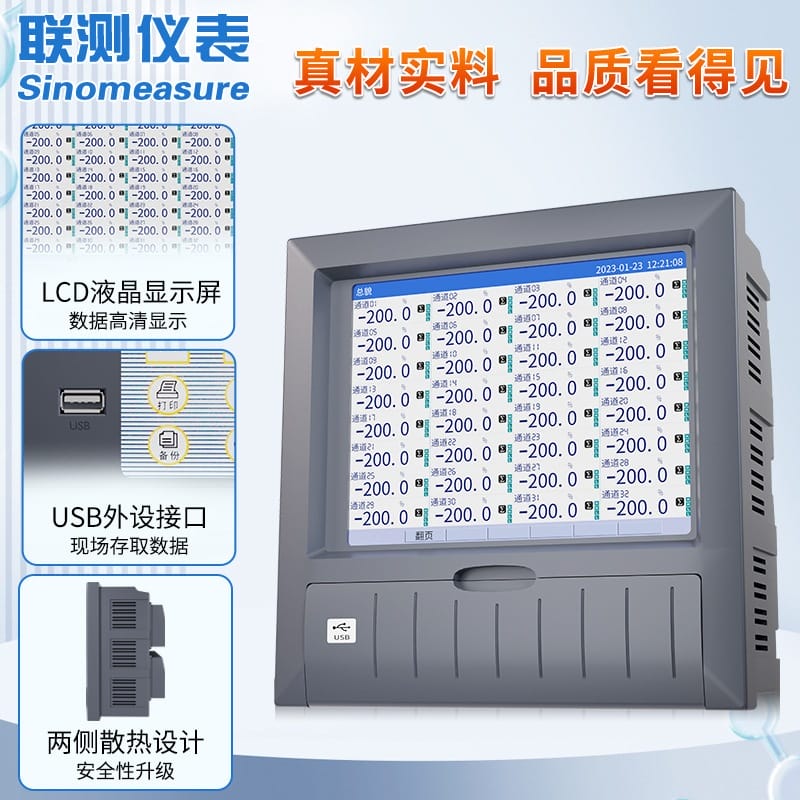

40通道机型的接线量不小，端子排上会有几十路信号同时进来，选型阶段先把每路的信号类型列成一张表，再决定通道怎么排布，比到了现场临时调通道省事得多。屏幕大的用处不在好看，而在同一屏上能并列显示多路曲线与数值，巡检时不用来回翻页。

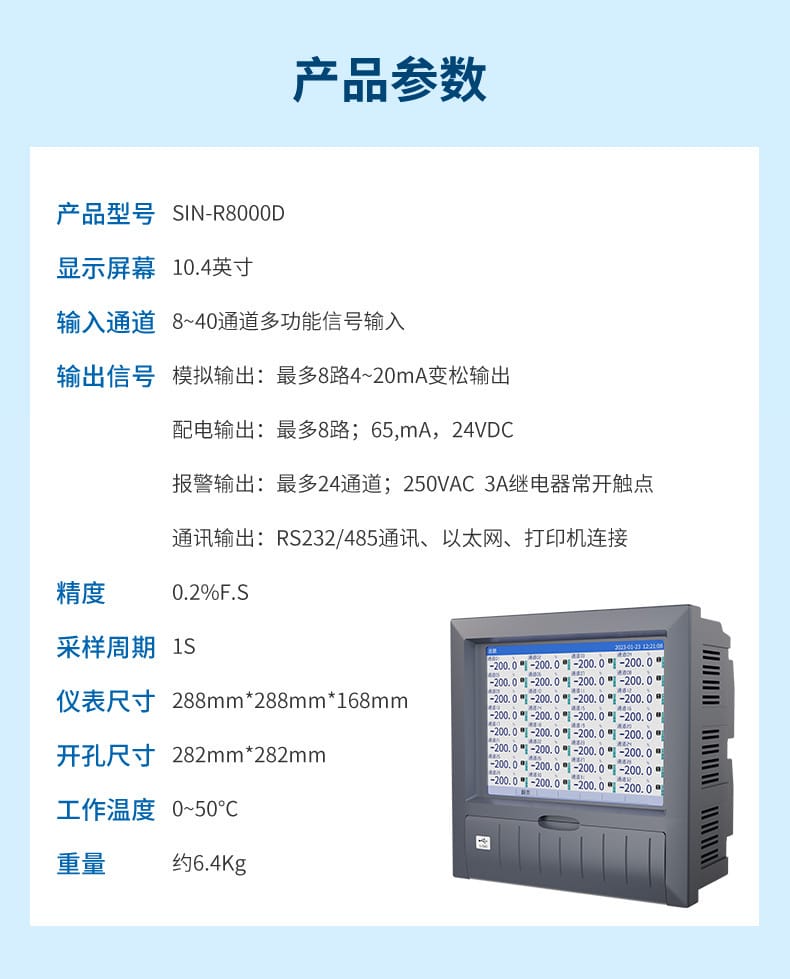

下表是主机参数，通用部分所有机型一致；通道数量和供电规格属于订货时定死的项目，选错了要在现场返工，代价比改订单大。
| 参数名称 | 参数值 |
|---|---|
| 显示屏 | 10.4英寸TFT真彩液晶显示器 |
| 处理器 | 32位ARM处理器 |
| 响应时间 | 小于2秒 |
| 通道数量 | 1至40通道可选，订货时确定 |
| 报警输出 | 24路继电器输出 |
| 信号输入类型 | 电流、电压、电阻、频率、热电偶、热电阻 |
| 通讯接口 | RS232、RS485、以太网 |
| 供电电源 | AC220V、AC110V、DC24V |

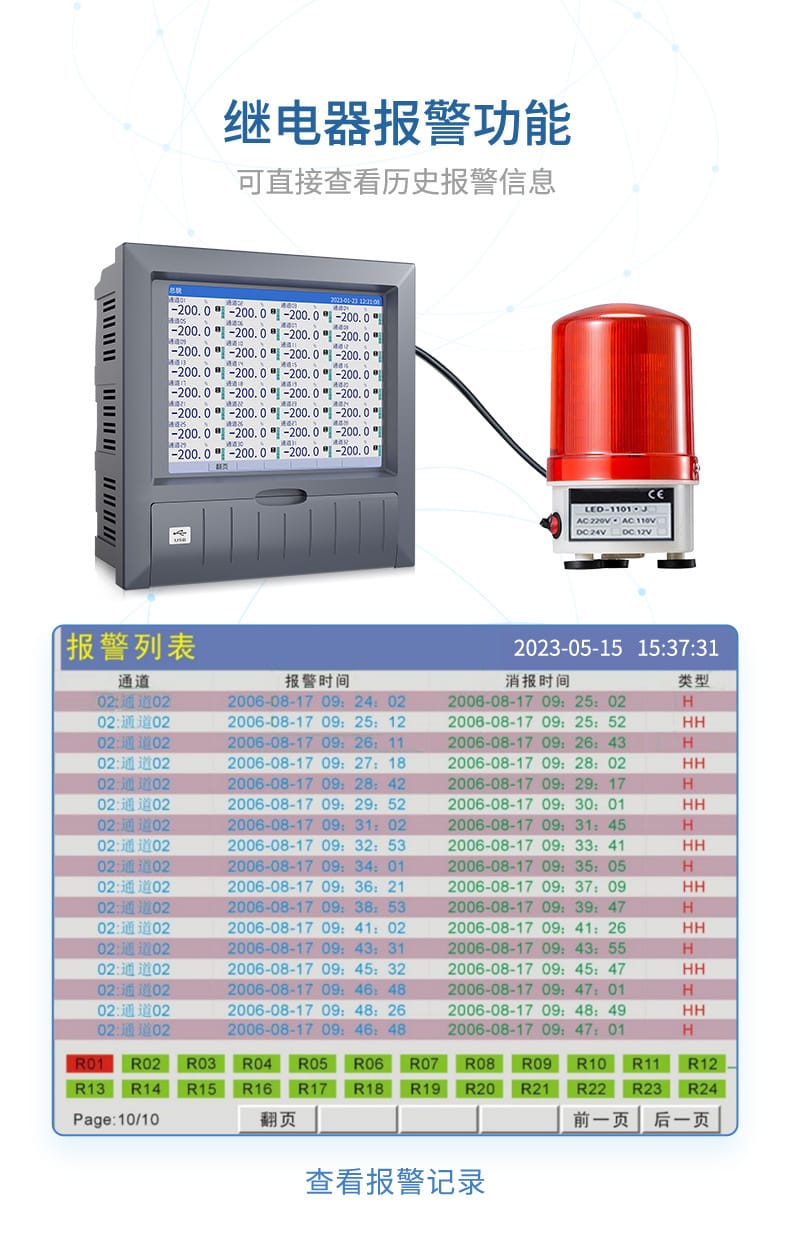

报警继电器固定24路，通道最多40路，这两个数字并不对等。满配40通道时不可能每路都占一个独立继电器，实际做法是按工艺重要程度把关键测点分配到24路报警上，其余通道靠屏幕提示或上位机判断。如果现场有超过24个必须引出硬接点的报警点，就得另配报警输出设备，这一条别指望记录仪本身解决。

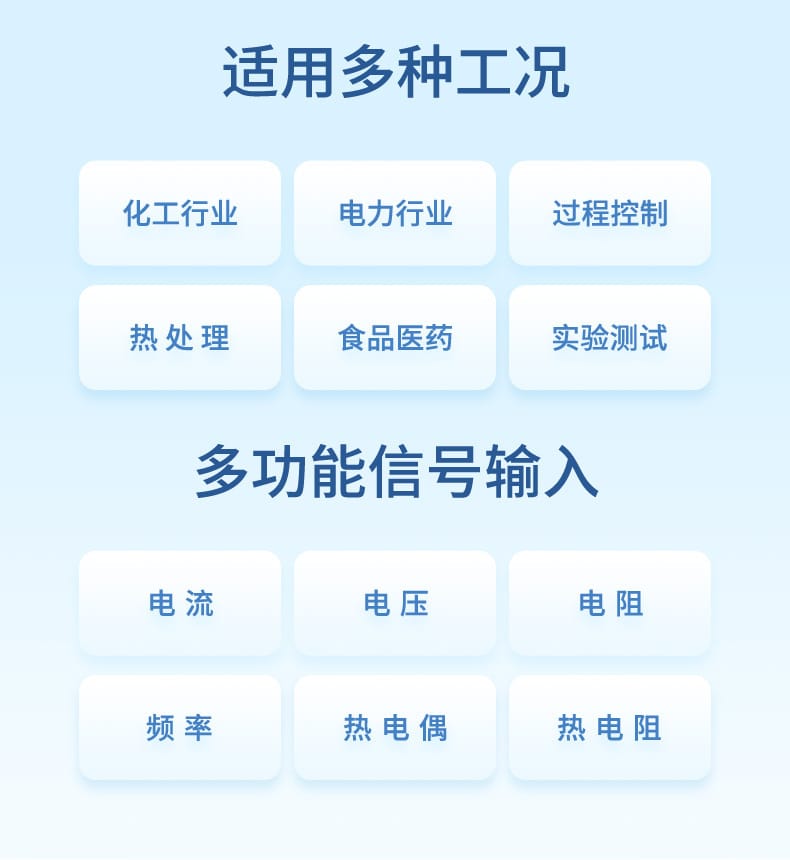

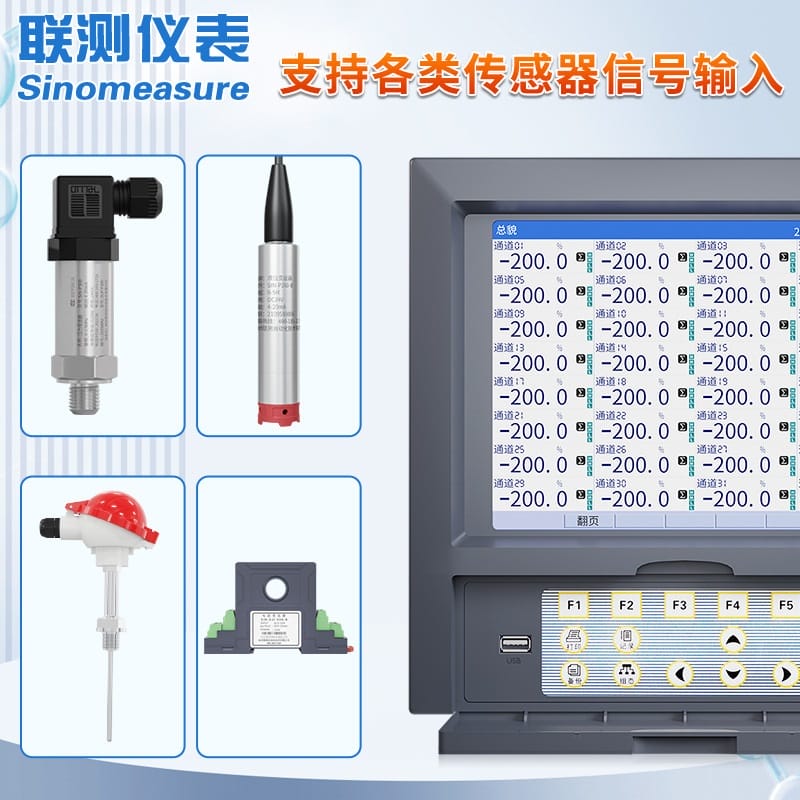

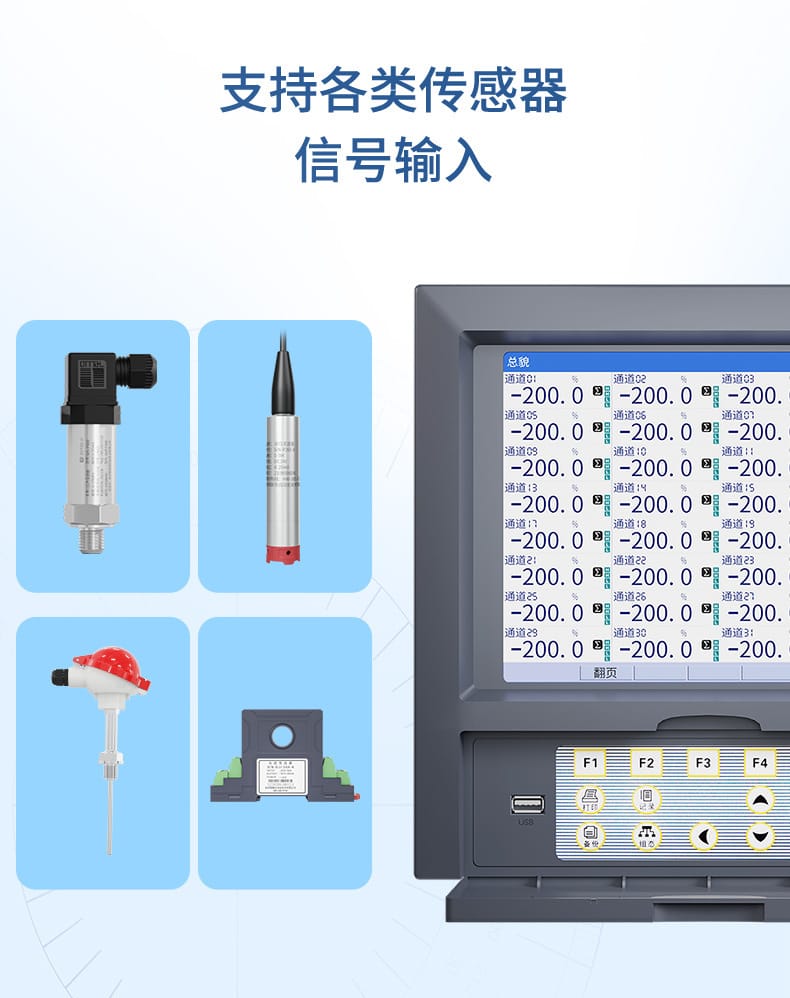

六类输入信号决定了这台表能省掉多少外围仪表。热电偶和热电阻可以直接进通道，省去温度变送器；电流、电压、电阻、频率这几类留给了压力、流量、液位、转速等已经变送过的信号。同一台机器上这几类信号可以混插，但每路的输入类型要在菜单里逐路设定，设错不会报故障，只会读出一个错的数。

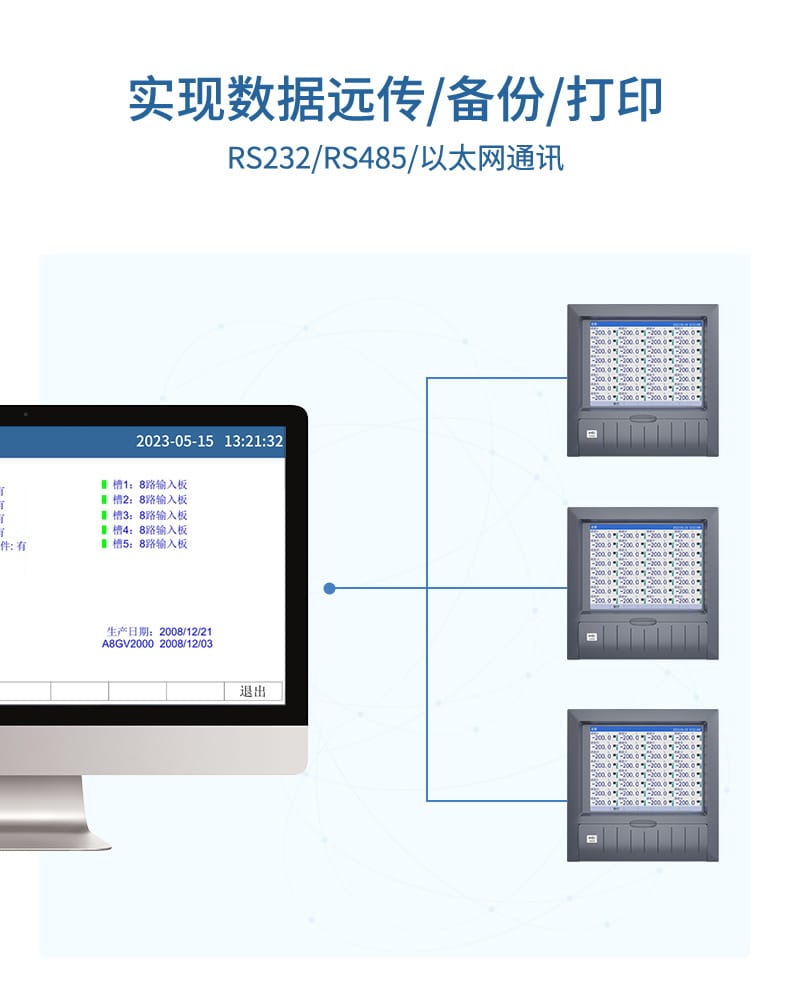

供电有三种规格，现场有直流屏的选DC24V，控制室内常规取电用AC220V，AC110V多见于特定电网或出口设备，订货时要说清楚。通讯口三种都提供：RS485适合接PLC和触摸屏组成小系统，以太网适合把数据送进上位机或厂内网络，RS232多用于近距离连电脑和打印机。
测点多、信号种类杂的场合最能体现这台记录仪的价值。化工和电力是典型用户，化工厂的反应温度、进料流量、管道压力往往分散在不同工段，一台40通道机型能把它们收进同一个时间轴，事后比对温度和压力谁先变化很方便。电力侧的变压器温度、电流、电压监测同样适合集中记录。
点数少的场合未必要上大通道机型，三五路信号配一台40通道机，硬件能力富余，成本也未必划算。反过来，如果现场今天8路、明年要扩到20路，一开始就选大通道数反而更省心，数据始终留在同一个库里，维护也只需要盯一台表。

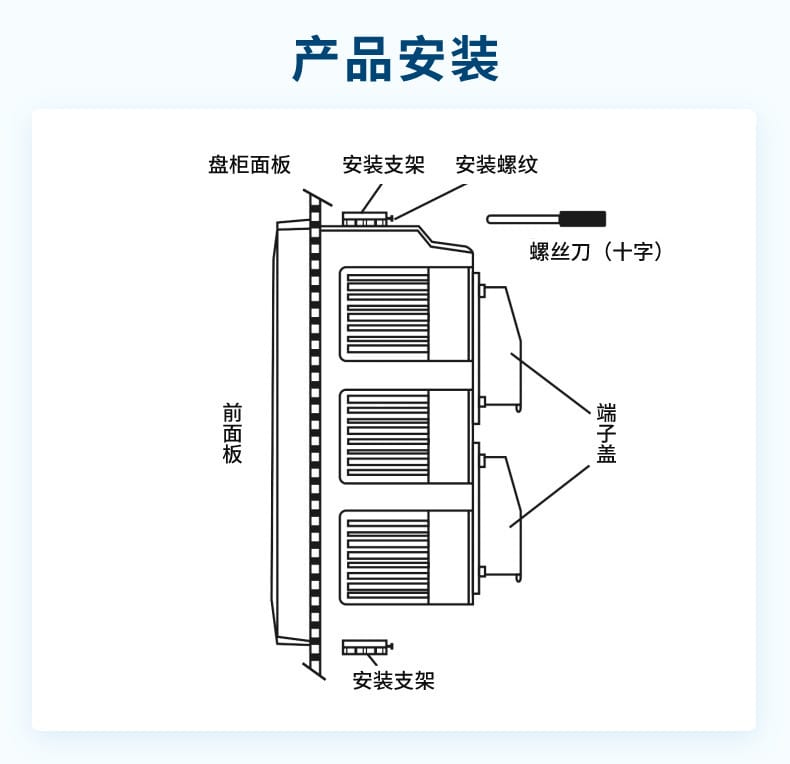

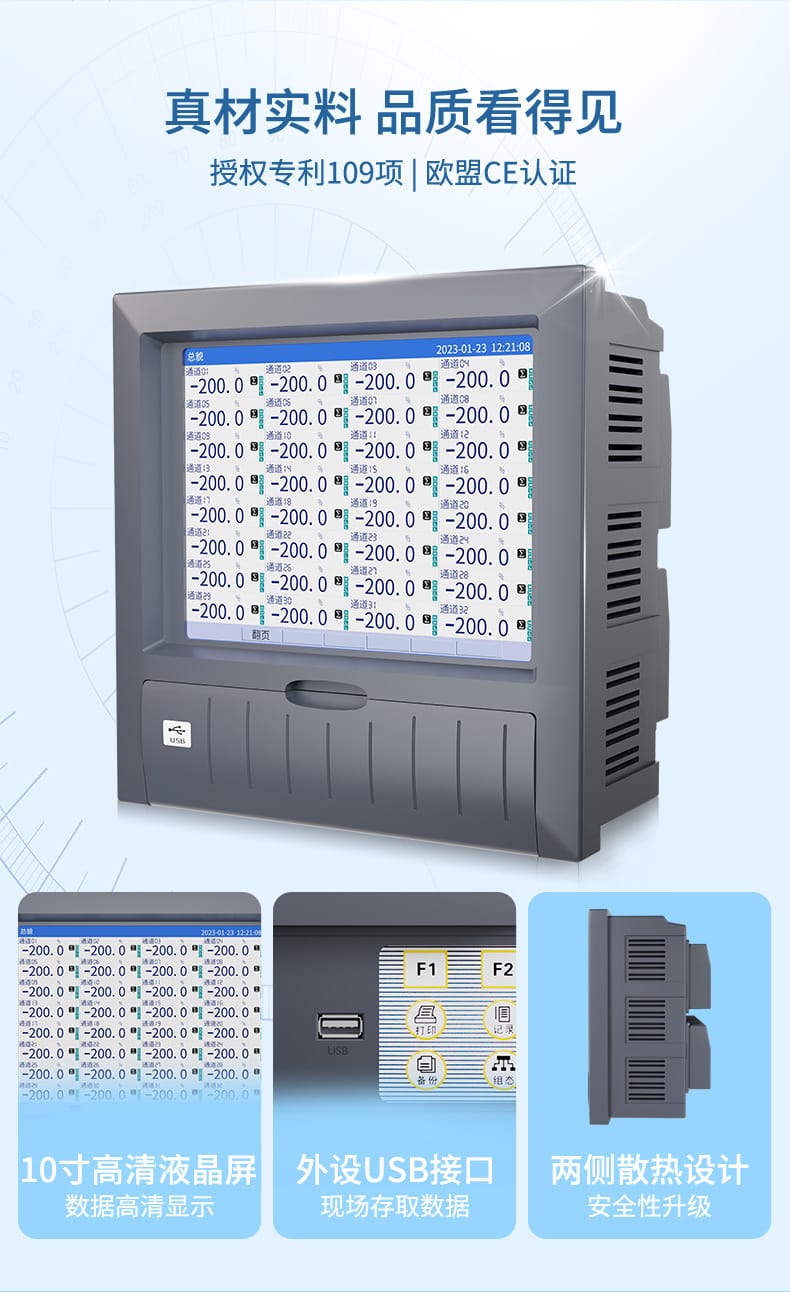

这台表是盘装或柜内安装的形态，装之前先量尺寸、留散热空间，比直接拧螺丝重要。设备两侧需要留出散热余量，机柜内其它发热器件不要紧贴机身。多通道机端子多、线束粗，柜内走线空间要在选柜阶段就考虑进去，否则接线时会很挤。
接线按下面的顺序走，返工概率低一些：

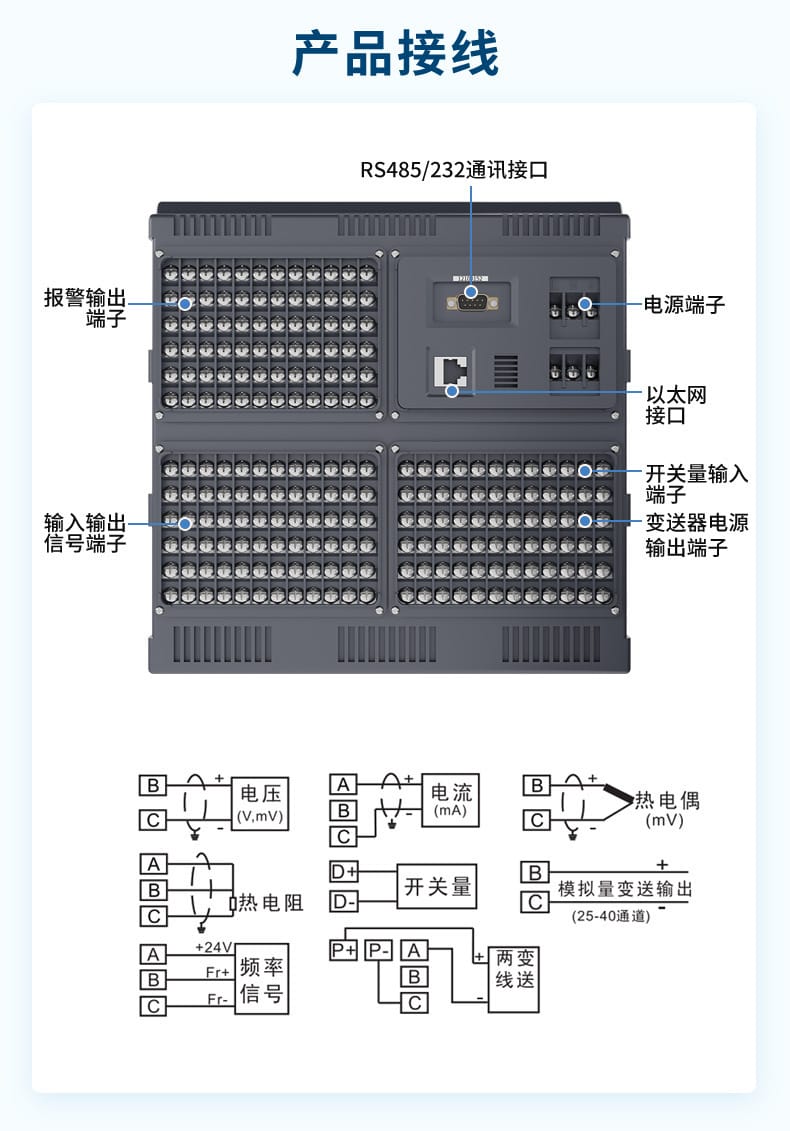

信号线尽量与动力线分槽敷设。热电偶通道要使用与分度号匹配的补偿导线，中间不要随意用普通铜线接续，否则测出来的温度会整体偏移，而这种偏移从屏幕上根本看不出来。
现场问题多半出在配置和接线上，而不是机器本身。上电前把说明书里的通道配置、信号类型菜单过一遍，每路输入类型选错，读出来的数就是错的，而且不会有任何提示。运行期间定期检查端子是否松动，这件事没有捷径，通道越多越要查。
还有一点容易忽略：报警继电器是共用资源，某一路动作时要清楚它代表哪个测点，否则现场排查会绕远路。联测在过程自动化领域做了18年，生产基地45000㎡，通过ISO9001认证并经过SGS验厂，通道配置、接线方式上的具体问题可以直接问厂家技术支持，比自己在现场反复试快得多。
选型先定三件事：通道数、每路信号的类型、供电与通讯规格。三项都写进订单，机器到手就能直接用；有一项含糊，现场就得返工改线。
| 使用场景 | 建议配置 | 理由 |
|---|---|---|
| 单台设备、几个测点 | 少通道机型，同款10.4英寸屏 | 硬件平台一致，不必为用不到的点数付费 |
| 小型机组或单条产线 | 中等通道数，RS485接PLC | 信号集中，又能接入现有控制系统 |
| 车间级多工段监测 | 通道数留出余量，以太网通讯 | 后续扩点不用加表，数据统一进上位机 |
| 全厂集中记录、测点密集 | 40通道，AC220V供电，以太网 | 把分散的温度、流量、压力收进同一时间轴 |
| 现场只有直流电源 | DC24V供电规格 | 直接从直流屏取电，省去额外电源模块 |
| 控制室内常规取电 | AC220V供电规格 | 无需改造供电回路 |
信号类型的搭配也影响通道安排。热电偶、热电阻通道较多时，尽量把同类信号排在一起，接线和查线都省事；压力、流量这类经过变送器的电流信号通常占用的通道数最多，订货时把这部分点数单独列清楚，再按总数往上加几路余量。
有一点要提前说清楚：通道数是订货时定死的，现场想临时加一路而没有备用通道，就只能再上一台表，数据也跟着分成两个库。所以宁可多留几路空着，空通道不额外花接线功夫，缺通道却要再走一遍采购和安装流程。
