这篇说明覆盖昆仑通态MGCS系列触摸屏的主型号TPC4012ElEw7012CFEw7022EtEi1021ETI，以及合并到同一产品下的另外四个订货号：TPC7012ElEw7022ExEw7022EtEi1021ETI、TPC7072GtGi1071、1271、1570GiGtGn。我们这边给工厂报方案时，经常遇到采购员问这几个型号到底差在哪，下面按选型、参数、安装、注意事项和现场案例分开讲。

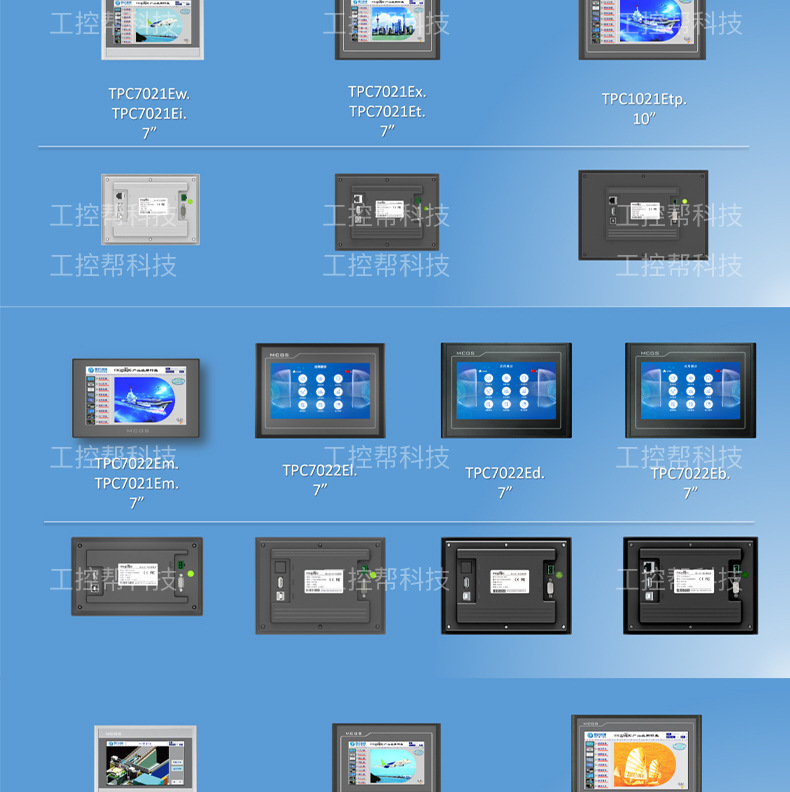

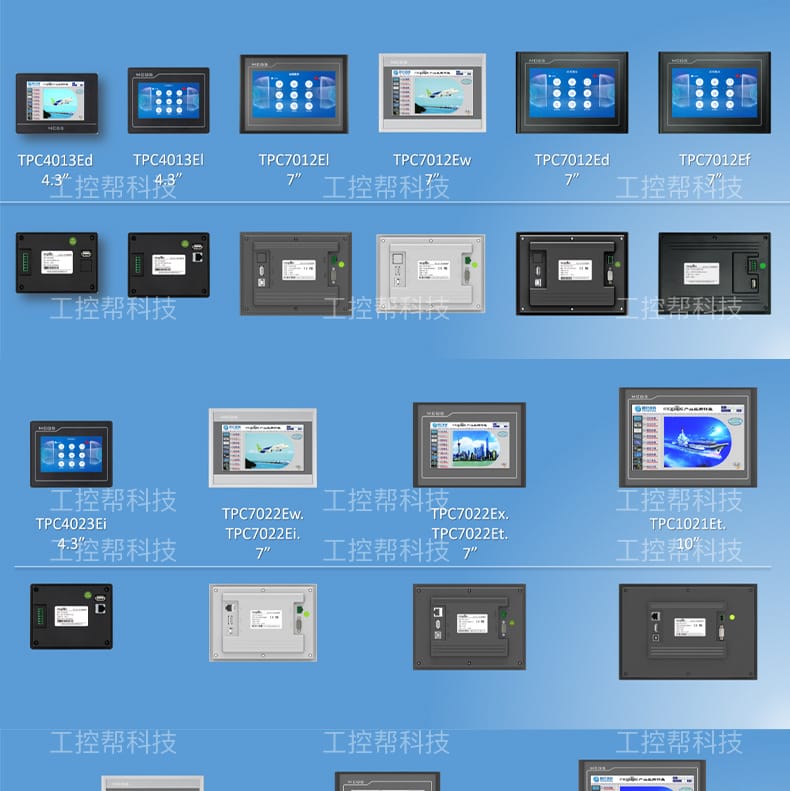

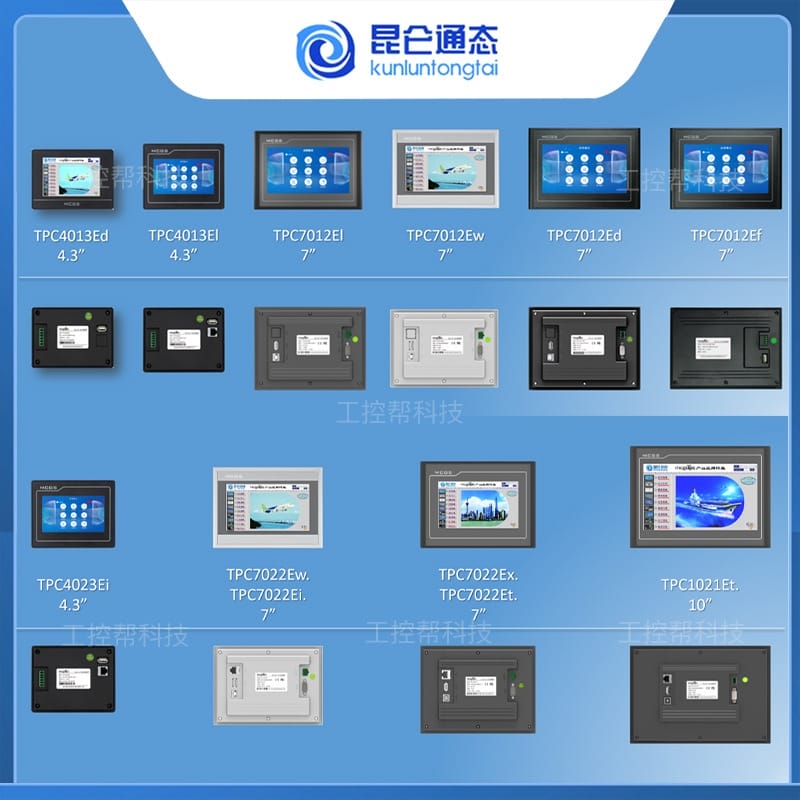

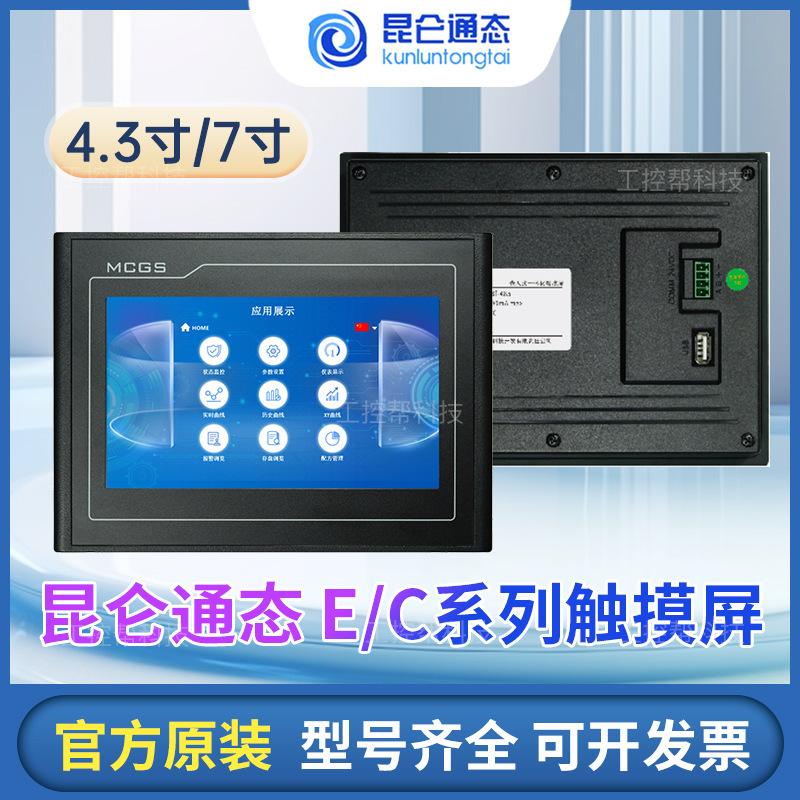

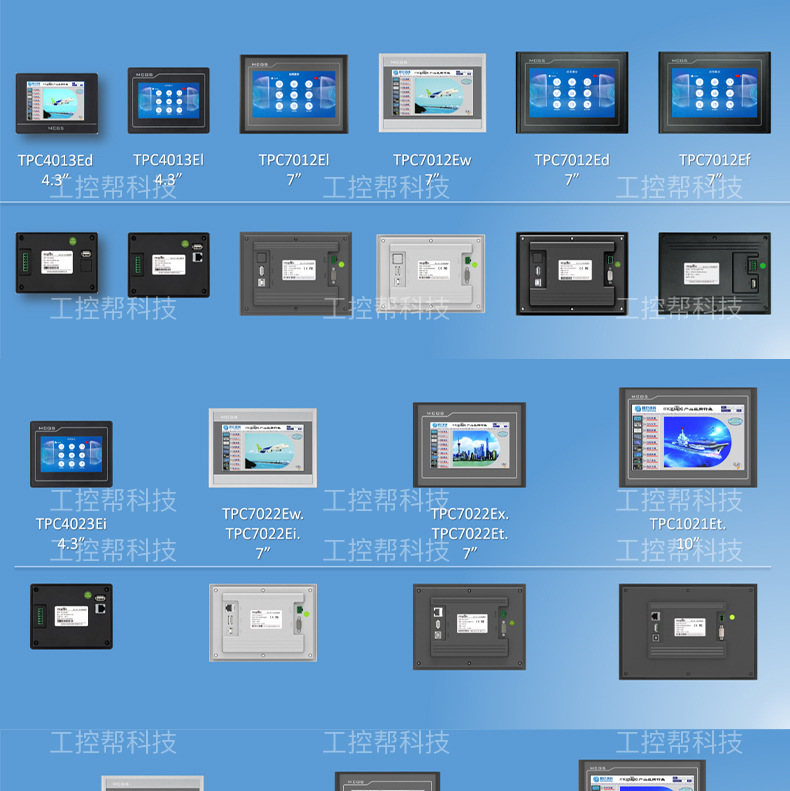

这五个型号大致分成两个层级。TPC4012ElEw7012CFEw7022EtEi1021ETI与TPC7012ElEw7022ExEw7022EtEi1021ETI属于E系列，外壳是工业工程塑料，主打单机设备和小型控制柜。TPC7072GtGi1071、1271、1570GiGtGn属于Gt/Gi系列，前面板为铸铝，处理器换成四核，内存也更大，适合多泵站、多设备联控和画面刷新要求高的场合。别小看Gt/Gi系列这块铸铝前面板，现场有轻微腐蚀性气体或湿度大时，面板起泡和变形的情况比塑料壳少很多。

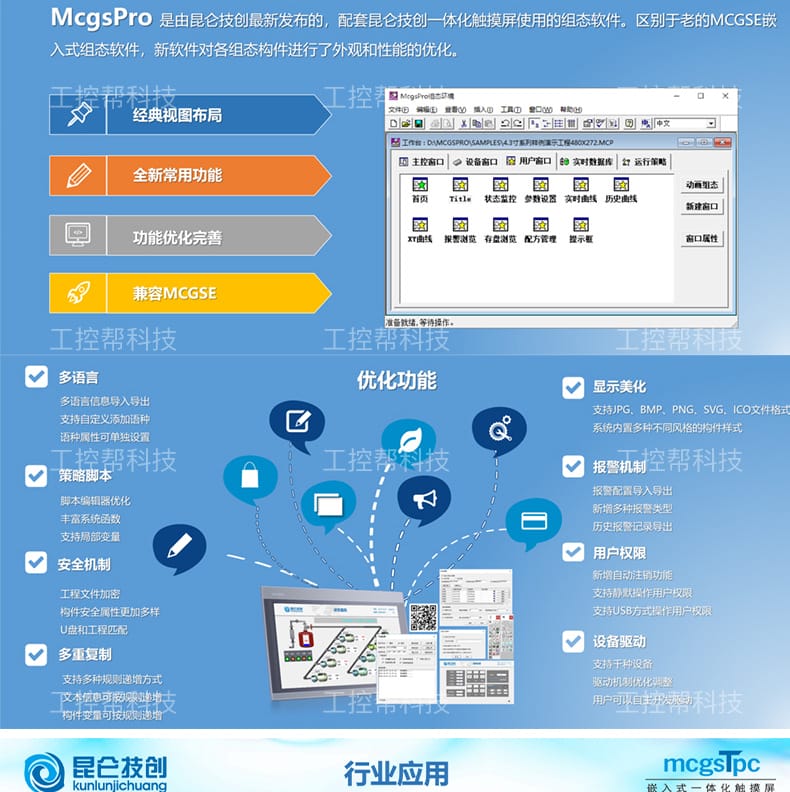

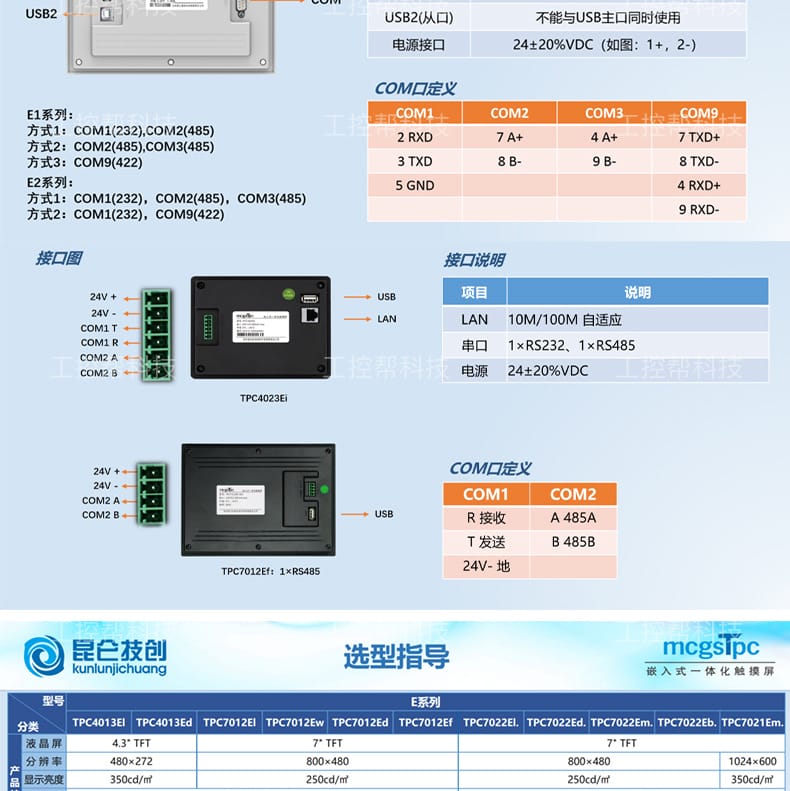

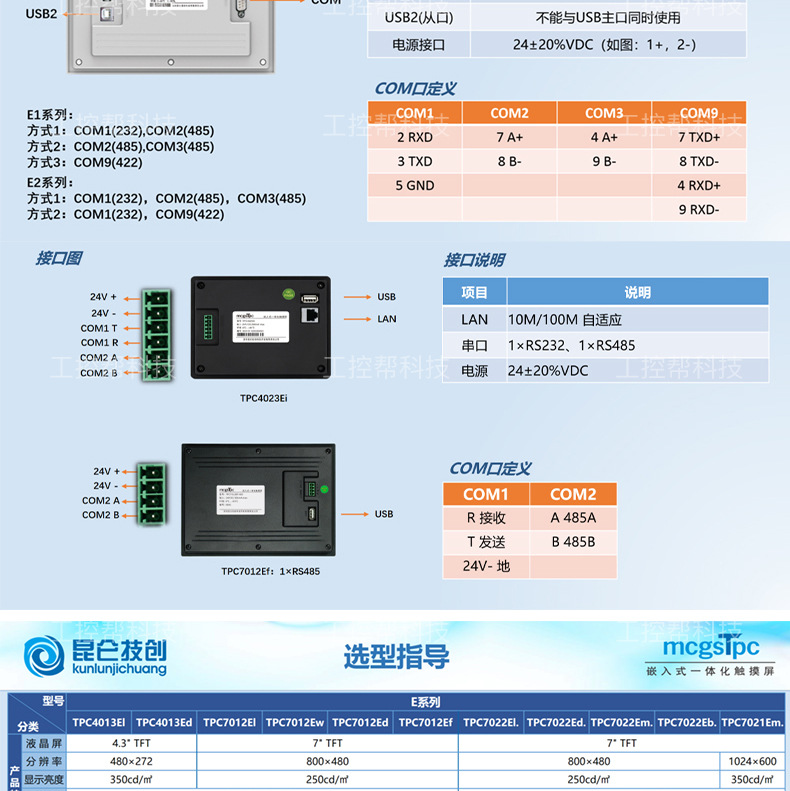

共用部分也有，不用每个型号单独记。都跑Linux内核和McgsPro组态软件，供电是DC 24V，前面板都达到IP65。通讯接口基本都有RS232和RS485，USB接口是否带从口要看具体型号。
参数表按型号组分开列，这样对照起来不容易拿错货。需要网口的项目特别要注意E系列后缀。

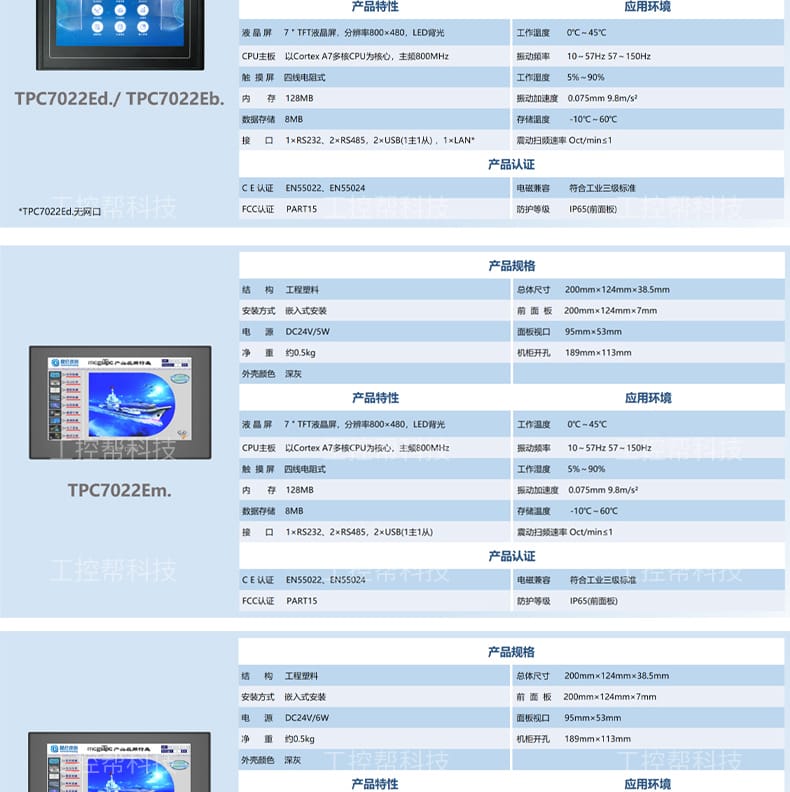

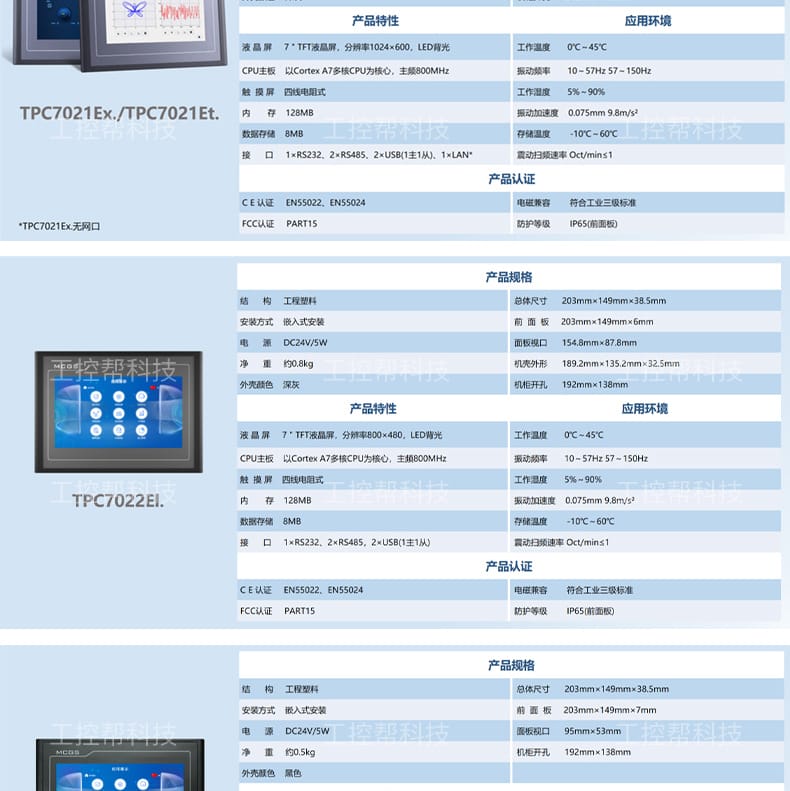

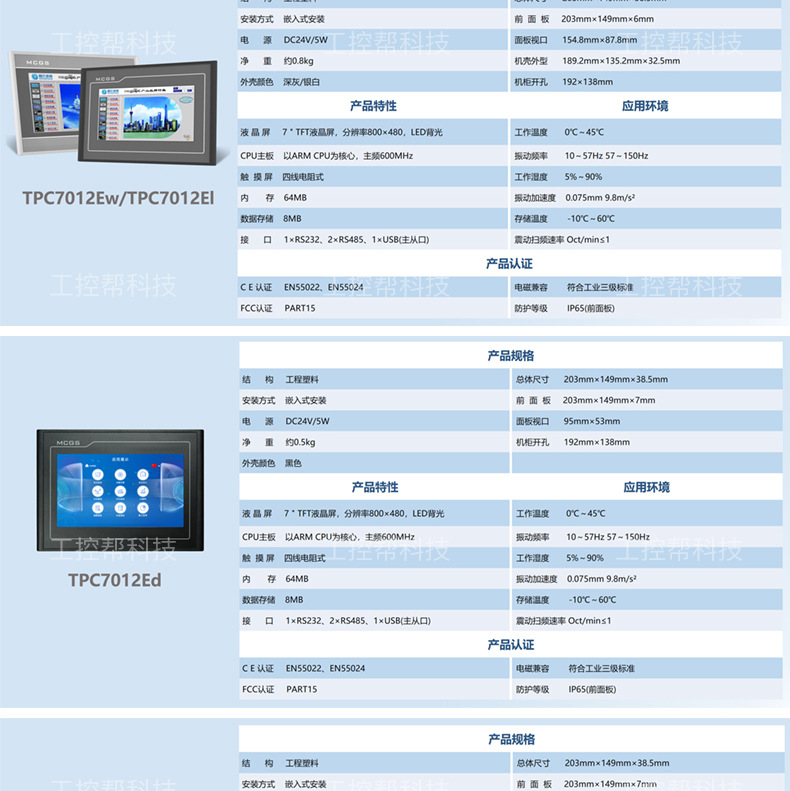

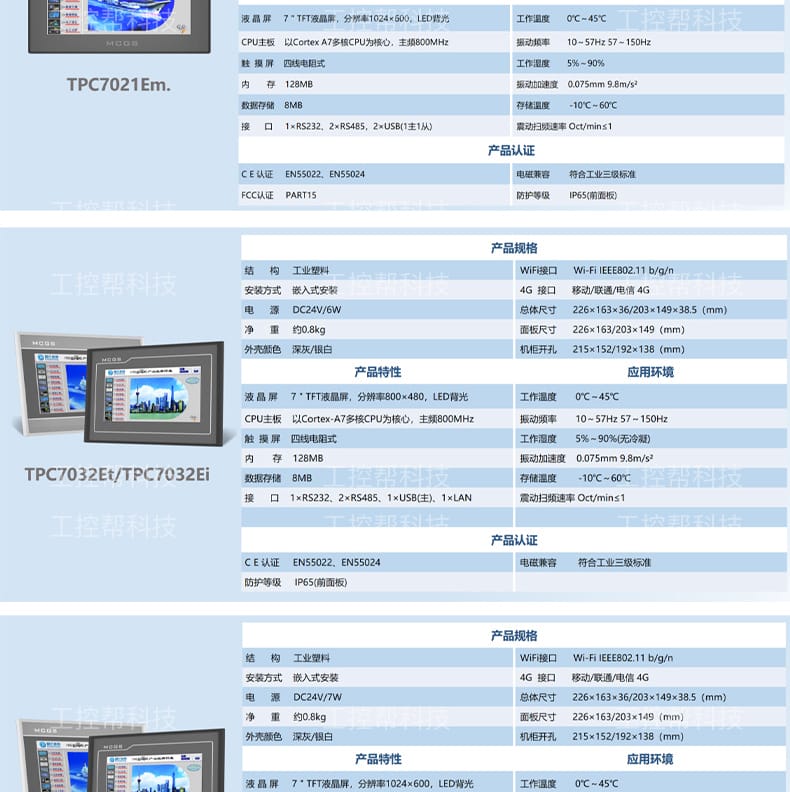

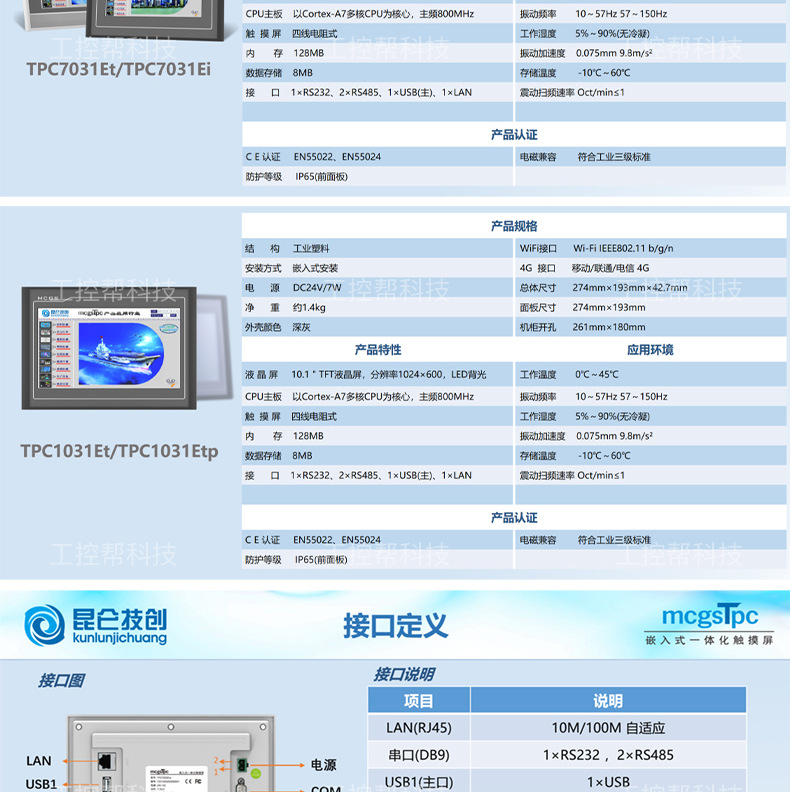

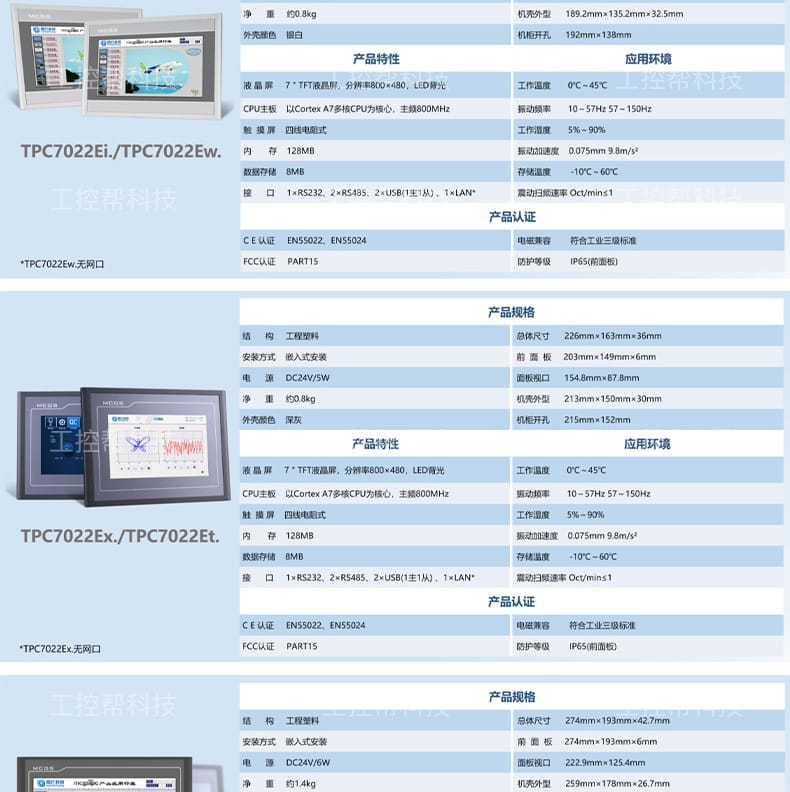

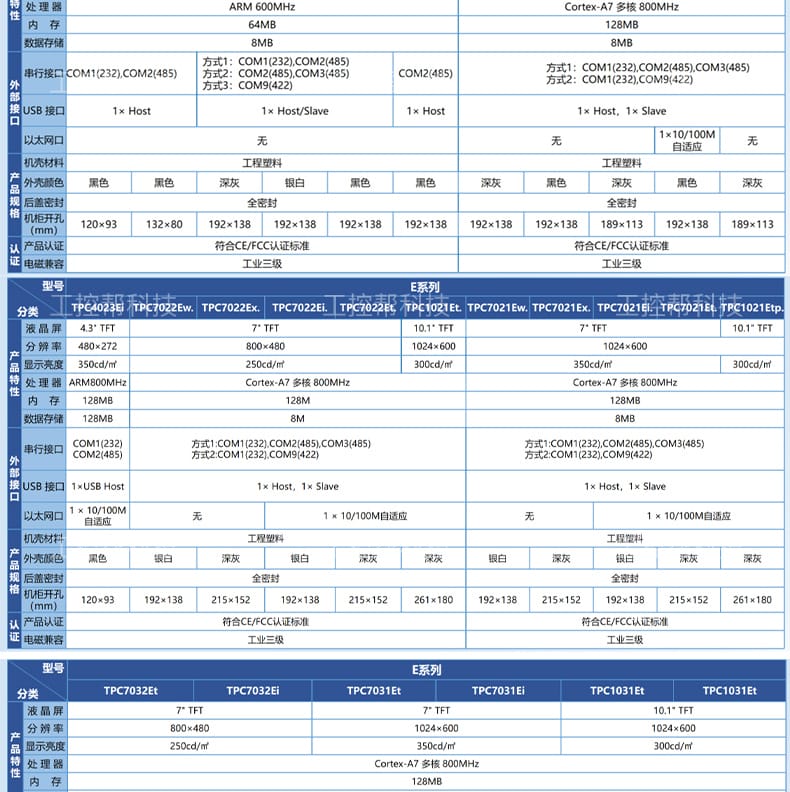

| 型号组 | 屏幕/显示 | 处理器/存储 | 通讯接口 | 结构/功耗 |
|---|---|---|---|---|

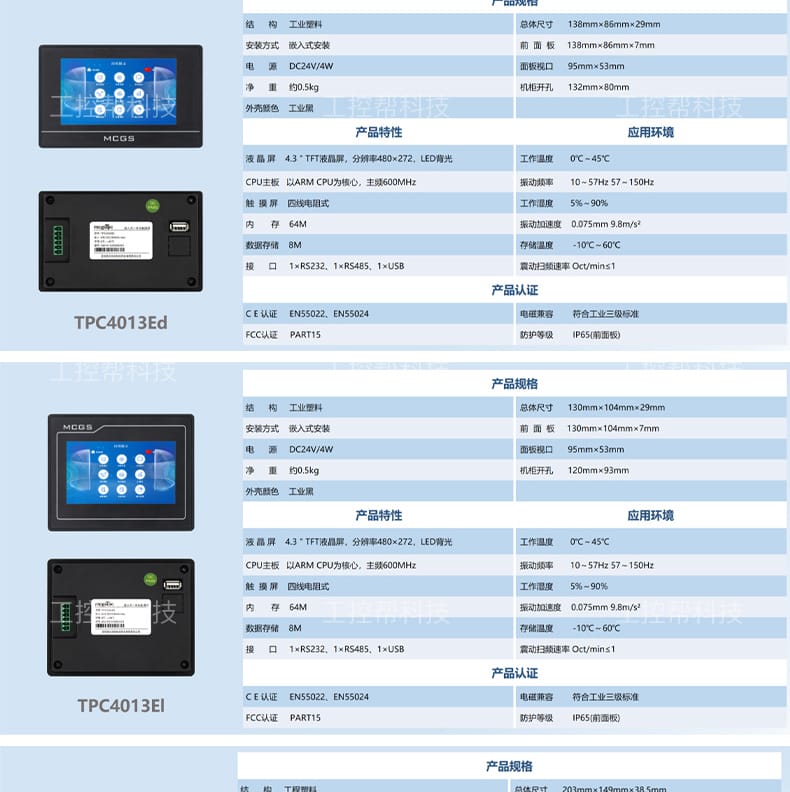

| TPC4012ElEw7012CFEw7022EtEi1021ETI | 4.3寸480×272；7寸/10.1寸800×480或1024×600 | ARM 600MHz或800MHz；RAM 64MB/128MB；ROM 8MB/128MB | 1×RS232、1~2×RS485、1~2×USB、部分LAN | 工程塑料；前面板IP65；DC24V 4W/5W |

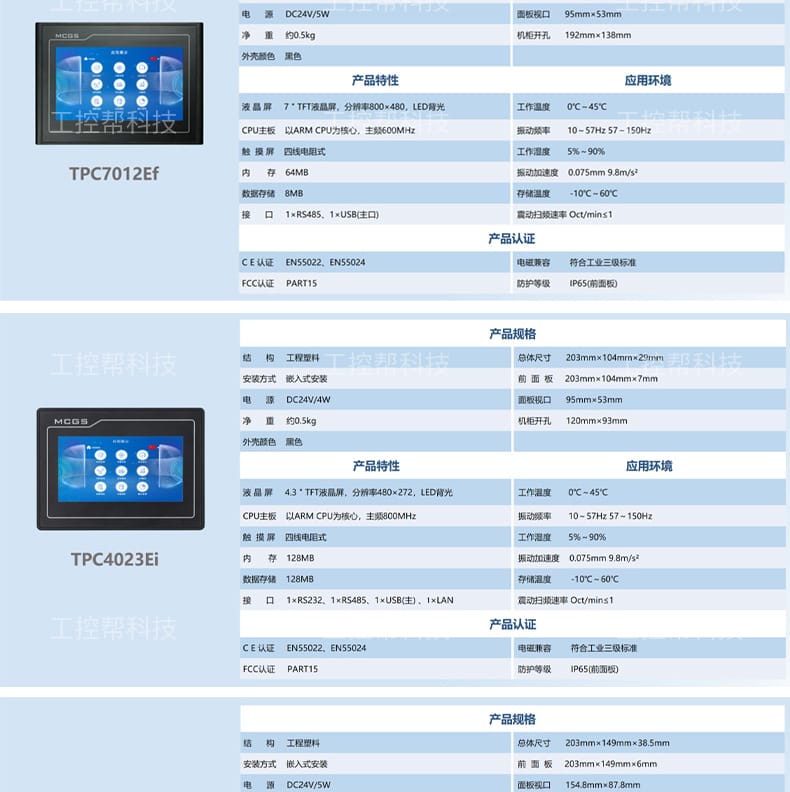

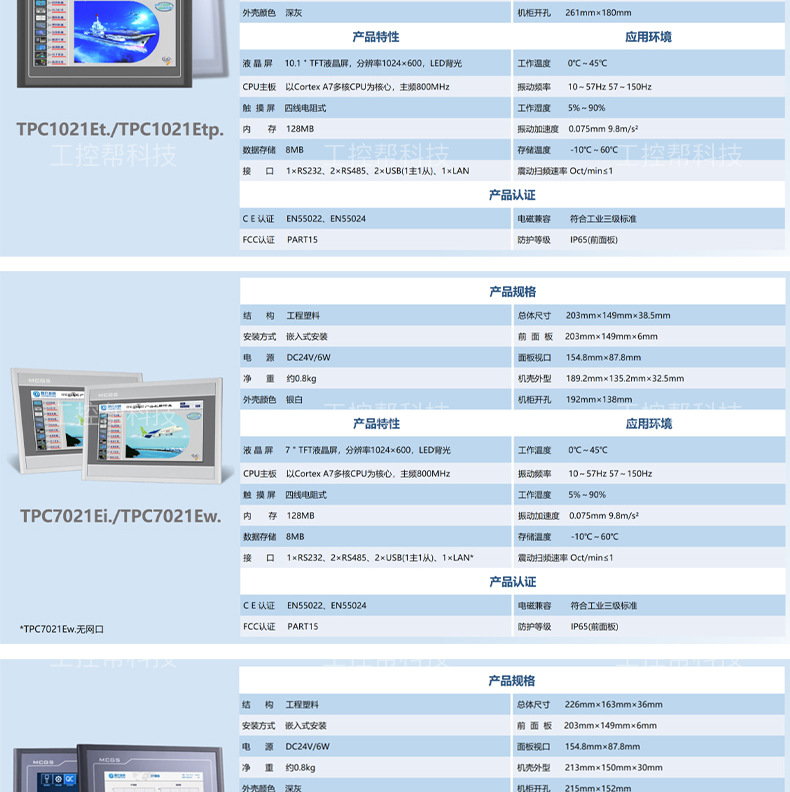

| TPC7012ElEw7022ExEw7022EtEi1021ETI | 7寸/10.1寸；800×480或1024×600 | ARM 600MHz或Cortex-A7 800MHz；RAM 64MB/128MB；ROM 8MB | COM1 RS232、COM2/COM3 RS485、USB；w/x后缀无LAN | 工程塑料全密封后盖；前面板IP65 |
| TPC7072GtGi1071、1271、1570GiGtGn | 7寸/10.1寸/12.1寸/15.6寸；最高1920×1080 | Cortex四核1GHz；RAM 512MB/1GB；8GB eMMC | 1~2×RS232、2×RS485、1~2×USB、1×LAN | 铸铝前面板；IP65；功耗5W~15W |

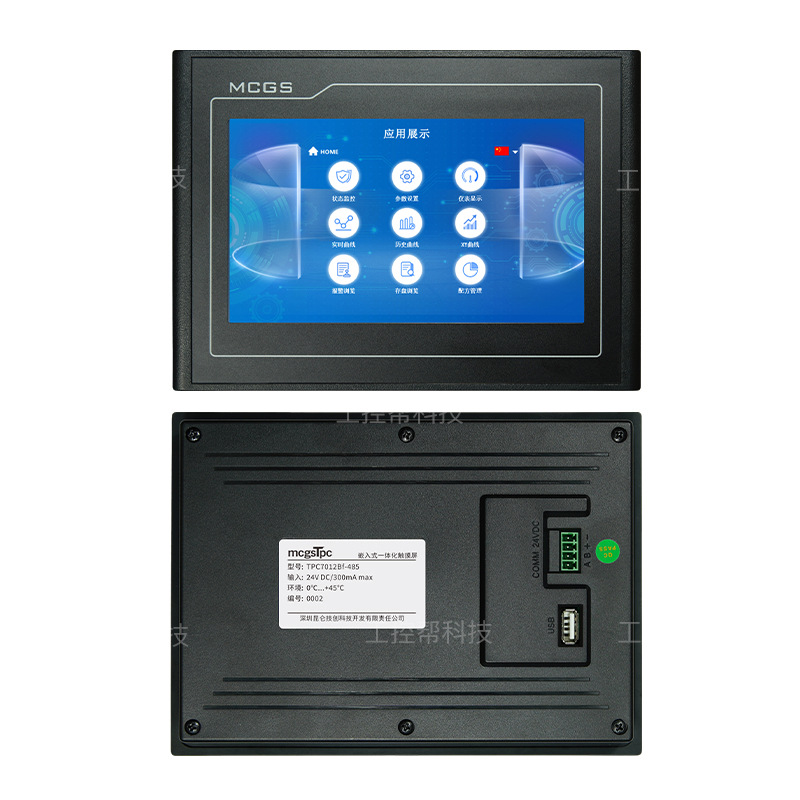

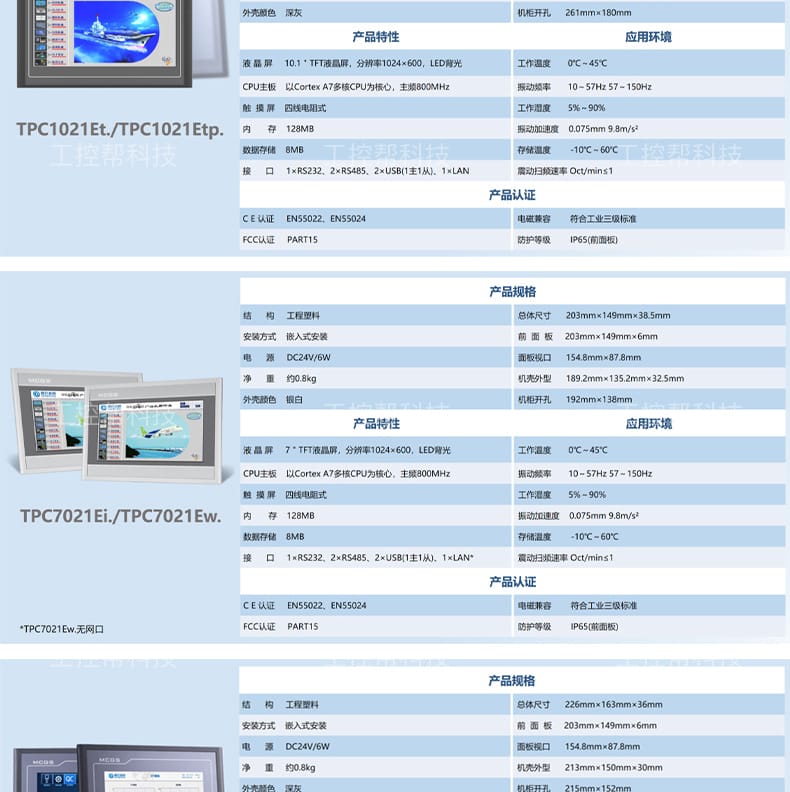

从表里能看出来，E系列里TPC7012ElEw7022ExEw7022EtEi1021ETI这一长串里带w或Ex的型号，出厂不带以太网口。如果中控室要往上位机传数据，就要选带LAN的完整型号，或者直接看Gt/Gi系列。背光亮度有250cd/m²和350cd/m²两种，室内柜体用250cd/m²够用，强光直射区域建议选高亮度档。工作温度E系列按0℃到45℃设计，Gt/Gi系列放宽到0℃到50℃；存储温度都是-10℃到60℃。抗振在10到150Hz范围，Gt/Gi系列把57到150Hz的加速度标定为9.8m/s²。认证有CE和FCC PART15，电磁兼容都符合工业三级。

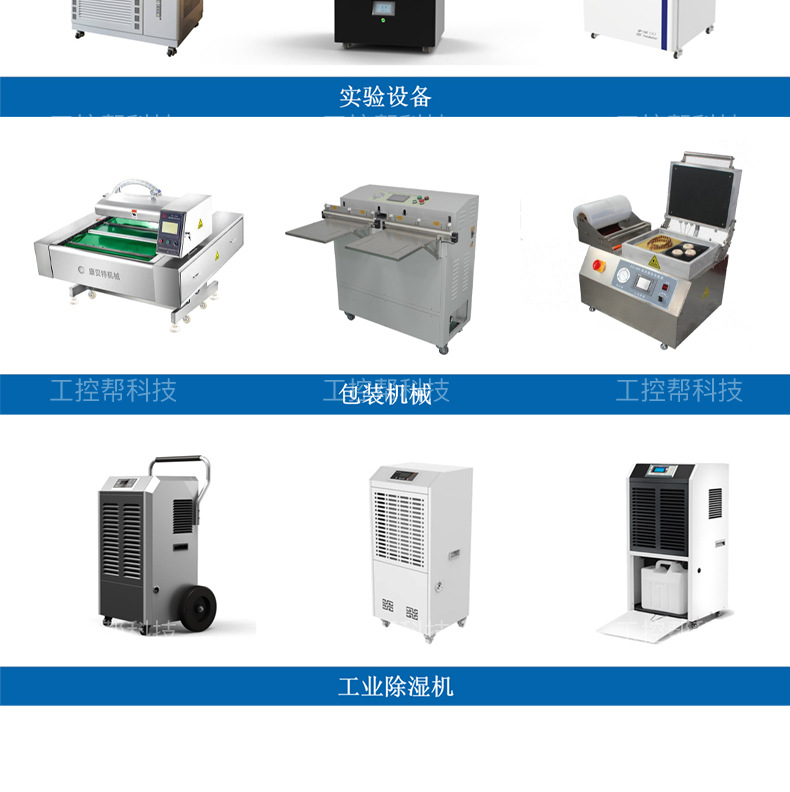

昆仑通态这几个型号在环保、包装、机床配套里出货量一直不低。E系列的4.3寸和7寸常装在加药装置、小型清洗机、单台数控设备上；10.1寸和Gt/Gi系列的大屏更多出现在泵房、产线总控和需要显示工艺曲线的场合。

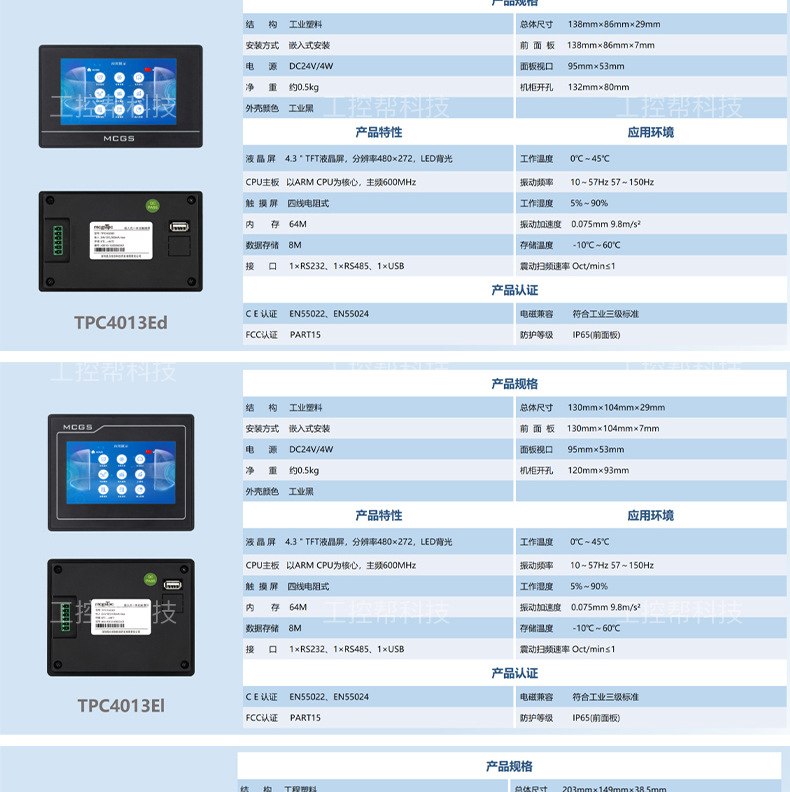

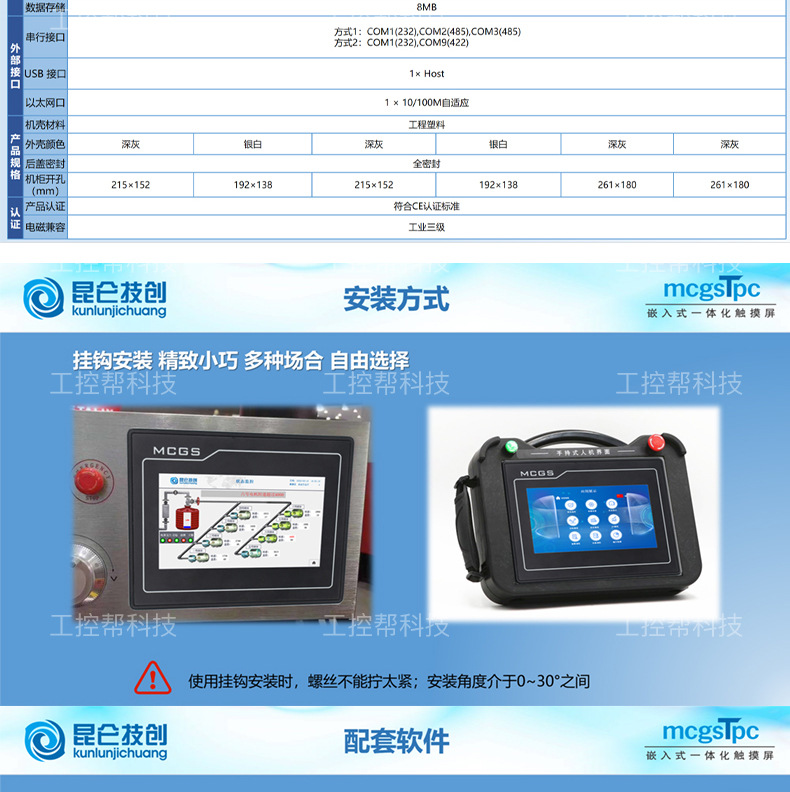

嵌入式安装必须先把开孔图拿到手上，不要照着旧屏的孔直接割。常用开孔尺寸里，E系列4.3寸是132×80mm，7寸一般是192×138mm，但每个长后缀型号会有微调。Gt/Gi系列的大屏开孔有215×152mm、261×180mm、384×247mm等规格。安装后背部要留出至少50mm的接线和散热空间。
电源必须用工业级DC 24V，最好单独断路器或隔离变压器供电，不要和接触器、变频器共用一路。通讯线用屏蔽双绞线，屏蔽层单端接地，接地电阻控制在4Ω以内。Gt/Gi系列虽然内部有电源隔离，但在大功率变频站旁边仍建议加信号隔离器或改用光纤通讯。
这节主要讲售后常见问题，现场出了问题也容易判断是线材、软件还是选型的事。低温冷启动时，设备工作温度下限是0℃，北方冬天室外柜或未采暖车间，最好等柜内温度上来再上电。

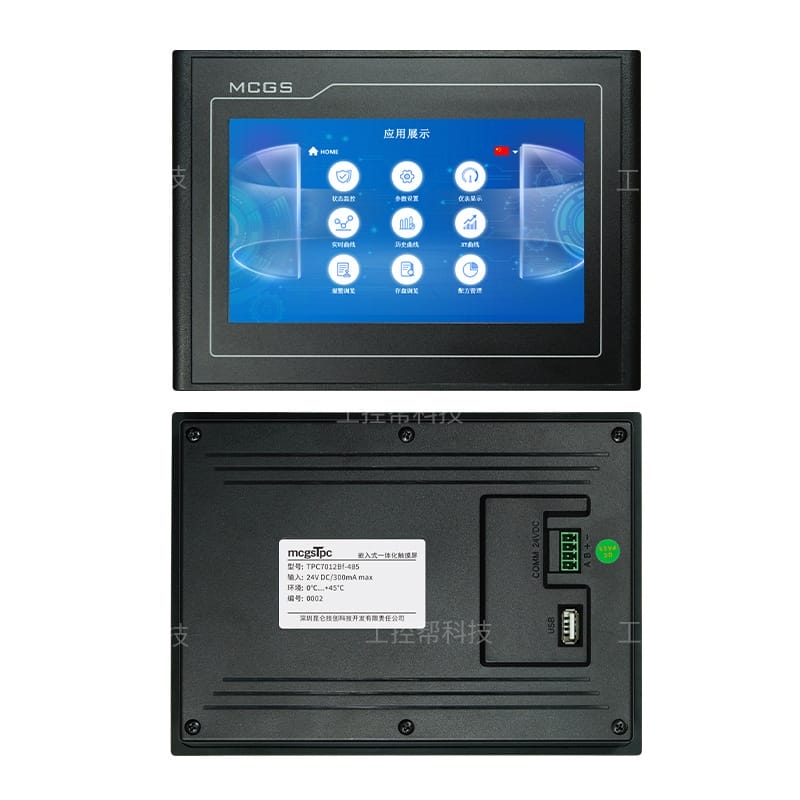

先说某电镀厂的含铬废水车间。原屏装在中和池旁边，不到五个月触摸就漂移，加碱泵参数调一次要点七八下。后来换成TPC7012ElEw7022ExEw7022EtEi1021ETI这个7寸屏，没用到网口，靠RS485直接接PLC和pH/ORP仪表。现场反馈触摸恢复，开孔没改，当天换上去就正常出数。
第二个是某自来水厂二级泵房。三台供水泵加一台稳压泵，原来每台泵的参数都靠小仪表分开看。后来用TPC7072GtGi1071做泵组监控，利用LAN口把压力、电流、累计流量传到中控电脑。泵房湿度大，设备半年运行下来没有出现面板起雾和通讯掉线。中控值班员说以前要走到地下泵房抄数，现在屏幕前就能看。
还有一个包装机械厂，给食品包装线配大屏，配方有四十多组，旧屏存不下，每次换型要插U盘。换上1271之后，8GB eMMC空间够用，配方切换在屏上直接完成。1570GiGtGn那款15.6寸规格他们后来也用在总装线的集中显示屏上，现场安装时用支架固定，没有占用控制柜面板。从这三类现场看，选型时别只盯屏幕尺寸，网口、前面板材质和内存容量实际决定了后期能不能省事。
