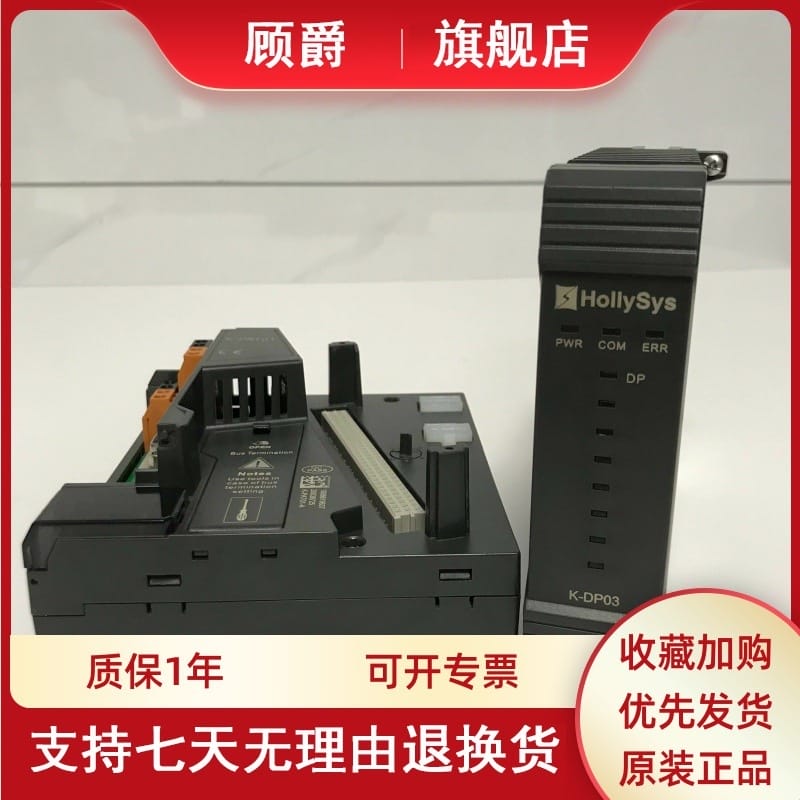

和利时（HollySys）DP LINK系列网桥通讯模块包含K-PAT01、K-DP02与K-DP03三个型号，定位是PROFIBUS DP网络在改造与扩展中的协议中继设备。工业现场对DP总线的依赖并未因以太网普及而消退，大量变频器、分布式I/O和智能仪表仍挂在RS-485物理层上，主站却越来越多地换成带以太网接口的DCS或SCADA。这个断层需要一种设备来填，DP LINK系列就是针对这类需求设计的。
该系列三个型号共享和利时统一的固件架构，指令响应逻辑、诊断信息格式和升级路径保持一致。基础能力上，它们都支持PROFIBUS DP-V0协议规范，能够导入主流厂商从站的GSD文件并自动识别参数，覆盖西门子、ABB、施耐德、三菱等品牌的常见设备。供电采用DC 24V±20%，工作温度范围-25℃～+70℃，适配典型工业电控柜环境。

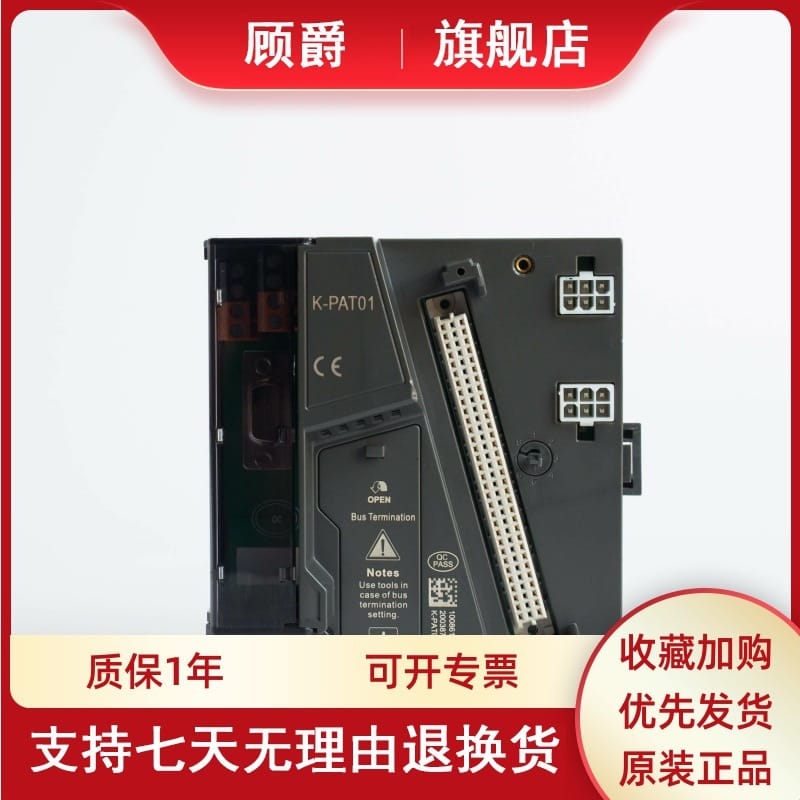

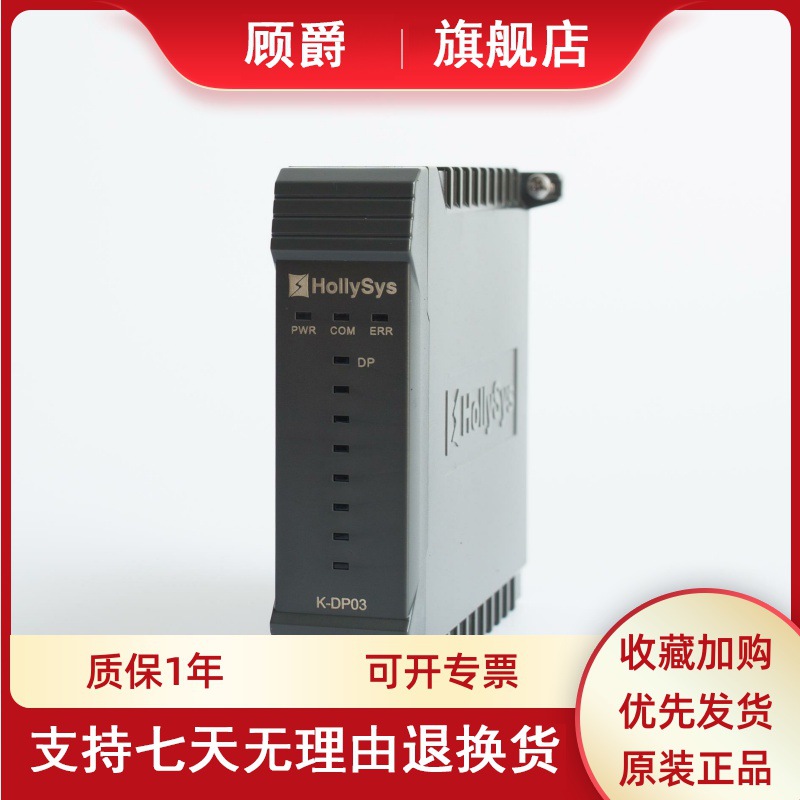

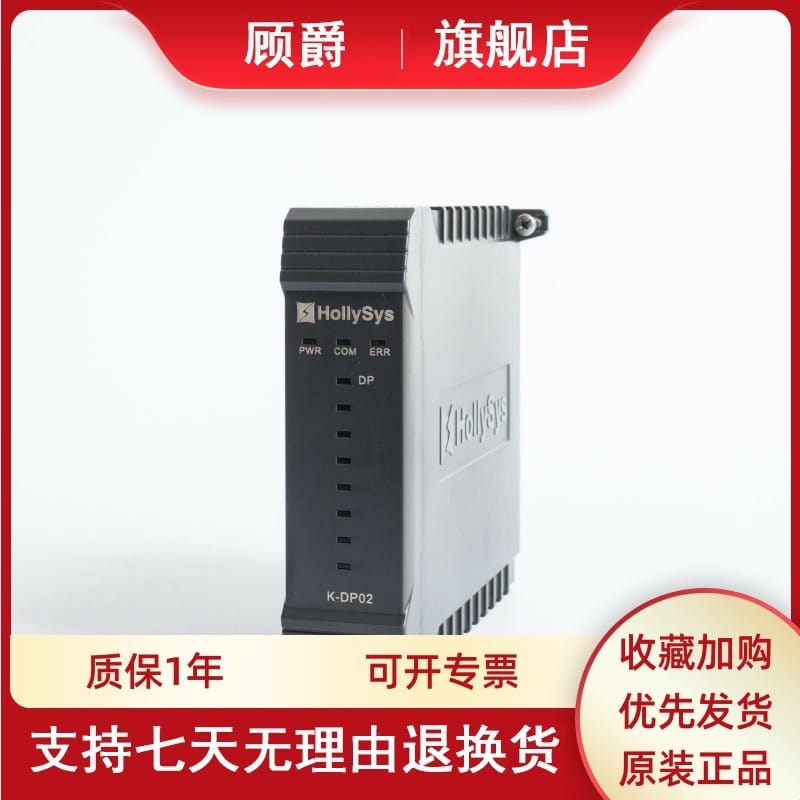

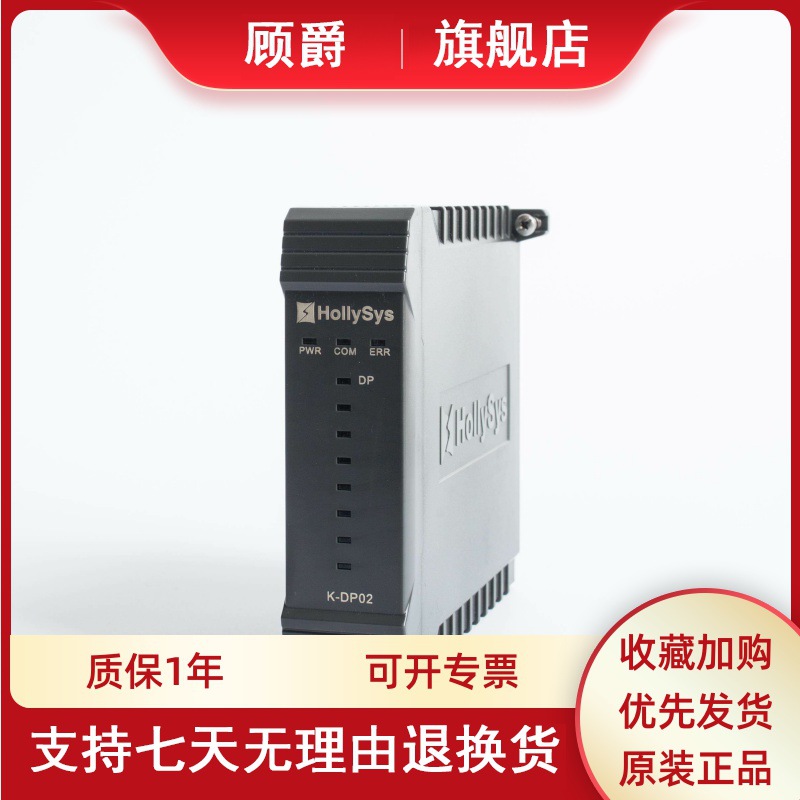

三个型号之间的差异决定了各自适合的场合。K-PAT01是一款透明网桥，核心功能是把PROFIBUS DP信号通过以太网TCP/IP无损透传，不涉及协议语义转换，适合跨区域设备接入、远程诊断和异构网络桥接。K-DP02与K-DP03属于增强型网关，在DP链路基础上增加了协议映射能力，支持部分Modbus TCP/RTU与DP数据帧的结构化转换，用于PLC、DCS主站与第三方DP从站之间的语义对齐。K-DP02和K-DP03均配备双网口，可配置MRP环网或端口镜像模式；K-PAT01为单网口设计，侧重透传链路的简洁部署。模块采用标准DIN导轨安装尺寸和统一引脚定义，支持OEM定制启动画面、设备标识码和固件签名，系统集成商可做贴牌和批量部署。
下表按型号列出可确认的关键参数，未在原始资料中出现的指标不做推测。三款模块的物理安装方式和供电条件相同，差异集中在通讯接口和协议能力上。
| 参数项 | K-PAT01 | K-DP02 | K-DP03 |
|---|---|---|---|
| 产品定位 | 透明网桥 | 增强型DP网关 | 增强型DP网关 |
| DP协议支持 | DP-V0 | DP-V0 | DP-V0 |
| 以太网接口 | 单网口 | 双网口 | 双网口 |
| 冗余模式 | 不支持 | MRP环网/端口镜像 | MRP环网/端口镜像 |
| 协议映射 | 透明透传 | Modbus TCP/RTU映射 | Modbus TCP/RTU映射 |
| 供电电压 | DC 24V±20% | DC 24V±20% | DC 24V±20% |
| 工作温度 | -25℃～+70℃ | -25℃～+70℃ | -25℃～+70℃ |
| 安装方式 | DIN导轨 | DIN导轨 | DIN导轨 |
K-PAT01的固件版本建议使用v2.3.1及以上，以保证GSD文件库的完整性和诊断功能的稳定性。K-DP02和K-DP03在双网口配置下，MRP环网重构时间取决于交换机性能和网络规模，现场部署前建议做链路压力测试。
DP LINK系列主要出现在存在PROFIBUS DP设备且需要网络延伸或协议融合的场合。汽车制造、化工、电力、冶金、水处理是几个集中的行业。这些场景的共同特征是：底层DP从站数量多、分布散，主站侧已经或正在向以太网架构迁移，但短期内不可能把全部现场设备换掉。
K-PAT01在风电场升压站监控、跨厂房产线延伸、远程专家诊断通道等场景中使用较多，核心诉求是把DP信号拉到以太网能覆盖的地方，而不改动原有主站组态。K-DP02和K-DP03更多被系统集成商用于多品牌设备统一纳管项目，比如化工企业DCS系统与西门子S7-300 PLC共存时的数据采集，或者产线上不同厂商DP从站需要映射到统一寄存器地址供上位SCADA读取。
三个型号均采用DIN导轨安装，可以装在标准电控柜内。供电为DC 24V，建议从控制柜内已有24V直流电源取电，注意与变频器、大功率接触器等干扰源保持间距。DP侧接线使用标准RS-485屏蔽双绞线，A/B线极性不能接反，终端电阻需要根据总线拓扑正确设置。
以太网侧通过RJ45接口连接，K-PAT01单网口接入交换机或光纤收发器，K-DP02和K-DP03在冗余模式下需要两个网口分别接入环网的不同节点。模块与DP总线之间的连接距离应尽量短，如果从站分支较多，建议加装有源终端器或中继器。现场布线质量、接地规范和主站扫描周期设置直接影响通讯稳定性，高密度从站（超过32节点）或高速循环（小于10ms）场景下，建议先用网络分析仪做链路压力测试再正式投运。
采购和部署前有几件事需要确认清楚。工业通讯模块的固件版本迭代较快，当前批次是否预装最新稳定版固件、所需GSD文件是否覆盖目标从站型号（例如ET200SP、IM151-3等），这些信息存在动态变化，建议在订货时与供应方确认。OEM定制服务如LOGO丝印、启动画面定制，有最小起订量和交付周期要求，需要提前沟通。
现场调试阶段，K-PAT01的透明透传模式不改变DP报文内容，主站扫描周期和从站参数保持原样即可；K-DP02和K-DP03做协议映射时，Modbus寄存器地址分配需要和上位系统工程师对齐，避免地址冲突或数据错位。模块的LED指示灯和Web诊断页面可以查看实时通信统计、错误计数和从站在线状态，遇到链路异常时先看错误计数再查物理层。
环保监管趋严和产线柔性化改造正在改变DP网桥类产品的使用节奏。过去这类模块多出现在系统集成项目的中间层，属于选配；现在在化工、制药行业，环保数据采集要求CEMS等在线监测设备的数据必须实时上传，而这些设备不少仍采用PROFIBUS DP接口，DP到以太网的协议转换从可选变成了必配。
另一个变化来自产线重构频率。汽车零部件和3C电子制造中，产线调整周期从过去的按年计缩短到按季度计，每次调整都涉及DP从站的增减或位置移动。K-PAT01的透明透传方式让主站组态改动最小化，省去了重写PLC程序的环节。K-DP02和K-DP03则在多品牌设备整合项目中承担协议翻译角色，把不同厂商DP从站的数据映射到统一Modbus寄存器地址，供上层MES或SCADA按标准方式采集。风电场和光伏升压站的远程运维需求也在增加，K-PAT01配合4G CPE做远程DP诊断通道，已经在多个新能源场站落地。
某汽车零部件厂新增一条装配工位，原有PROFIBUS DP主站位于旧控制室，新工位距主站直线距离达1800米。直接延长DP总线会导致信号衰减和误码率上升，超过RS-485单段1200米的有效距离。方案采用一对K-PAT01：一端接入原DP总线，另一端通过厂区已有工业以太网光纤链路连接至新工位附近的K-PAT01，再转回DP总线接入新IO模块。整个过程中PLC程序无需修改，仅在主站组态中添加虚拟DP地址段，3天内完成上线调试。
某化工企业DCS系统采用和利时MACS平台，现场有一批西门子S7-300 PLC作为辅助控制系统，本地I/O通过DP总线连接。为实现全厂数据采集，集成商选用K-DP03模块，配置为DP主站到Modbus TCP服务器模式，将S7-300所挂DP从站的数据映射为标准Modbus寄存器地址，供上位SCADA系统按常规方式读取。S7-300本体未做任何编程改造，调试周期比预期缩短约一周。
在风电场升压站监控系统中，K-PAT01被部署于本地PROFIBUS环网出口，以太网侧接入运营商4G CPE设备。总部工程师通过安全VPN隧道，使用标准DP调试工具（如PRONETA）直连现场DP网络，开展从站参数复位、诊断数据抓取等操作。这个方案使现场服务频次明显下降，单次故障响应从过去的数天缩短到数小时。需要注意的是，4G链路的延迟和抖动会影响DP循环通讯的稳定性，该通道建议仅用于诊断和非实时数据采集，不用于实时控制。
----------
