你拿到这套和利时K系列模块，第一件事不是急着往柜子里塞。K-AI03是16通道模拟量输入模块，K-AT03是它的专用底座，两个东西分开来，但到现场你得把它们当成一个整体来装。我干了十六年现场调试，装过的模拟量模块自己都数不清，这套组合的安装逻辑跟其他K系列模块一样，但底座设计有它自己的脾气。今天带你走一遍，从开箱到投运，中间哪些坑我踩过，你就不用再踩了。
K-AI03和K-AT03是配套使用的关系，不是随便拿个底座就能插上去的。K-AT03底座集成了供电分配、信号转接和端子固定三件事，K-AI03插上去之后，背板总线直接连通，现场接线全部落在底座的端子排上。这个设计的好处是模块本身可以带电插拔更换，端子上的线不用动。

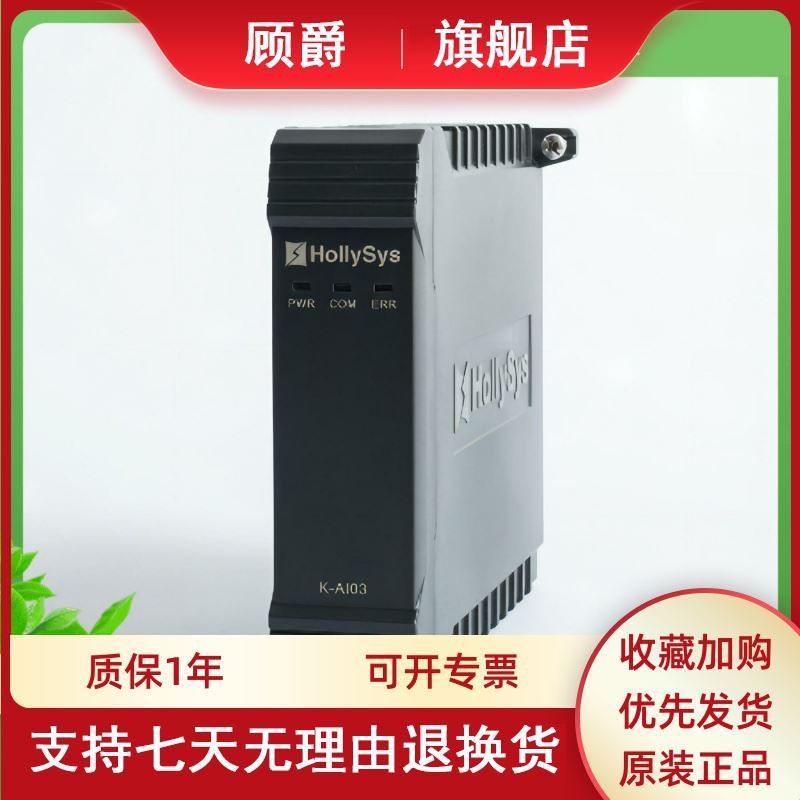

先说K-AI03这个模块本身的特点。16个通道集成在一块模块上，柜内空间省下来不少。信号类型兼容4-20mA、0-20mA、0-5V、1-5V、0-10V这些主流工业信号，具体支持哪一种，看硬件跳线或者软件组态怎么设。模块内部有信号调理电路，带抗干扰滤波和断线检测，通道之间做了电气隔离。这些功能不是摆设，现场信号线一长，干扰上来的时候你就知道滤波和隔离有多重要。
K-AT03底座有几个细节值得说。它用的是卡扣加螺丝双重固定，模块插上去之后不会因为振动松脱。底座上有防误插导向槽，方向不对你插不进去，这个设计避免了很多现场事故。端子排有分组标识，16个通道怎么分组的、哪个端子对应哪个通道，标得清清楚楚。接线的时候不用拿着图纸一根一根对，省下来的时间你自己算。
这两个型号的关系很简单：K-AI03是功能模块，K-AT03是它的安装与接线平台。你买模块的时候必须同时确认底座型号，不能只订K-AI03。我见过有人只订了模块，到现场发现没有底座，模块插不进机柜，整个工期拖了三天。
参数这块我按型号分开列，你对着看就行。K-AI03和K-AT03各自有各自的规格，混在一起看容易乱。
| 型号 | 参数项 | 参数值 |
|---|---|---|
| K-AI03 | 通道数 | 16路独立模拟量输入 |
| K-AI03 | 支持信号类型 | 4-20mA、0-20mA、0-5V、1-5V、0-10V |
| K-AI03 | 信号设置方式 | 硬件跳线或软件组态 |
| K-AI03 | 保护功能 | 抗干扰滤波、断线检测、通道间电气隔离 |
| K-AI03 | 通道配置 | 支持通道级软件配置量程、滤波时间常数、报警阈值 |
| K-AT03 | 安装方式 | 卡扣加螺丝双重固定 |
| K-AT03 | 防误插 | 导向槽设计 |
| K-AT03 | 接线端子 | 分组标识端子排 |
| K-AT03 | 功能 | 供电分配、信号转接、机械定位 |
精度、供电电压、防护等级这些参数，原料里没有具体数值，我不编。你选型的时候找和利时官方资料或者问上海阔思电子的技术支持要完整规格书。K系列模块的固件版本有Rev.A和Rev.B之分，不同批次可能有差异，订之前确认清楚跟你现有控制器匹配不匹配。
这套模块在现场用得很杂，但归纳起来就是需要集中采集连续变化物理量的场合。温度、压力、流量、液位、pH值、ORP、浊度、余氯，这些传感器输出4-20mA或者电压信号，K-AI03都能接。
我装过最多的几个行业：市政水处理和中水回用，在线水质分析仪的输出全部进K-AI03，一个站20多台仪表，16通道模块两块就够了。制药厂的洁净空调系统，温湿度传感器密密麻麻，原来用8通道模块要装好几个，换成K-AI03之后柜子里清爽多了。化工装置里压力变送器和流量计的信号采集，也是这套模块的典型用法。
高校的过程控制实验室也用这个。组态逻辑透明，硬件接口开放，学生能看清楚信号从端子进来到数据上传的完整链路。K-AT03底座的端子布局清楚，教学演示和故障模拟都方便。
安装这块我按步骤说，你照着做，别跳步。
现场环境有要求。柜内温度别超过模块规格书标的上限，湿度大的地方要做柜内除湿。振动大的场合，底座螺丝必须拧紧，光靠卡扣不够。信号线用屏蔽双绞线，屏蔽层在底座端子侧单端接地，这个别图省事。我见过有人把屏蔽层两端都接地，结果信号跳得没法看，查了两天才发现是接地环流。
接线的时候注意端子扭矩。K-AT03的端子排有额定扭矩值，拧太松接触电阻大，拧太紧端子变形。用扭矩螺丝刀，别凭手感。
带电插拔这件事，K-AI03支持，但我不建议你经常这么干。模块本身设计允许热插拔，可现场电源质量参差不齐，插拔瞬间的浪涌有可能影响背板总线上的其他模块。要换模块，能停电就停电。
通道配置这件事，硬件跳线和软件组态要对应上。你跳线设的是4-20mA，软件里配成0-10V，采集回来的数据全是错的。我见过一个现场，16个通道里有3个通道的数据一直偏低，查了半天是跳线跟组态不一致。上电之前把每个通道的跳线和组态对照表打出来，一个一个勾。
备件管理也要注意。不同批次的模块可能出厂校准有细微差异，备件跟在线运行的模块最好同一批次。实在做不到，换上去之后对相关通道做一次校验。上海阔思电子可以帮你核对固件版本和批次信息，订之前把系统配置清单发过去让他们比对。
现场跑久了，总会遇到几个典型问题。我按现象、先查什么、多半是什么原因、怎么处理的顺序讲，你碰到了直接对着找。
先查这个通道的接线端子有没有松动，再用万用表量传感器输出电流。如果传感器输出正常，查底座端子到模块之间的连接。多半是端子螺丝没拧紧，接触电阻大，信号时通时断。处理方式：断电后重新紧固端子，扭矩按规格书来。如果端子没问题，把传感器换到备用通道试，判断是模块通道坏了还是传感器坏了。
先查屏蔽层接地。用示波器看信号线上的干扰频率，如果是50Hz工频干扰，多半是屏蔽层没接或者两端都接了。检查底座端子侧的屏蔽接地是否单端可靠连接。处理方式：断开屏蔽层两端接地，改为底座侧单端接地。如果干扰还在，查信号线是否跟动力线走同一线槽，分开走线。
先查背板总线连接和供电。用万用表量K-AT03底座的供电端子电压，确认在规格范围内。再查模块是否完全插入底座，卡扣有没有到位。多半是模块没插到底，或者底座供电端子松动。处理方式：断电后重新插拔模块，确认卡扣锁紧，紧固供电端子。如果供电正常、模块到位还是没数据，换一块模块试，判断是不是模块本身故障。
先查传感器是否真的断线，量回路电流。如果传感器正常，查断线检测阈值设置。多半是阈值设得太接近正常工作电流，传感器输出稍有波动就触发报警。处理方式：在组态软件里把断线检测阈值往下调，留出足够余量。4-20mA信号，断线阈值一般设在3mA以下。
最后提醒一句：K-AI03和K-AT03这套组合，安装的时候多花十分钟核对跳线和组态，比投运之后花两天查故障划算得多。端子上每一根线，你接的时候觉得没问题，往往就是那根线在后面给你找麻烦。
----------
