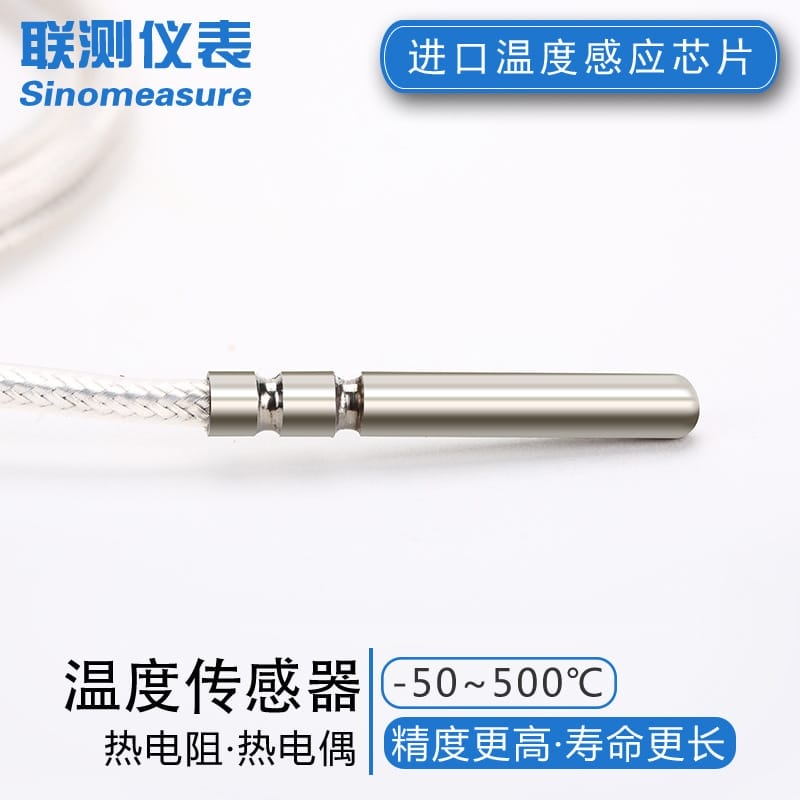

上海阔思电子有限公司这支 WZP-Pt100，我带你从水箱走到锅炉，再走到电机壳体上。它是 -50~200℃ 区间的铂电阻测温件，探头用 304 不锈钢，里面是德国贺利氏 M222 系列芯片。别被“温度传感器”这四个字骗了，贴片式装偏两毫米，读数就能差出一两度，这种返工我数不清有多少回。
我按平时带徒弟的路子讲：先说这支东西强在哪，再对参数，然后看哪种工况配哪种结构，最后把安装和故障处理走一遍。

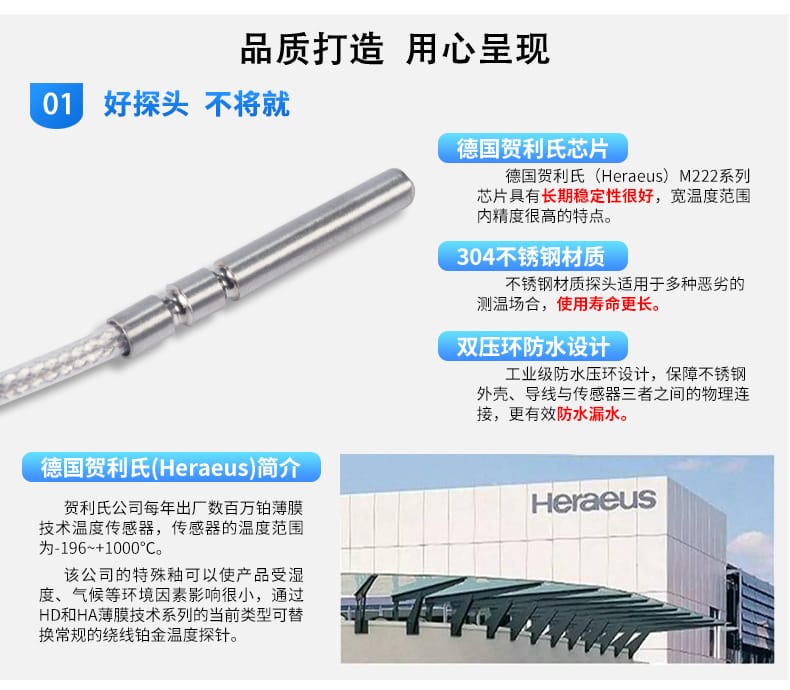

芯片是这支探头的底子。贺利氏 M222 系列在宽温度范围里精度衰减慢，标称长期稳定性 RO≤0.04%/年，意思是你第二年、第三年拆下来复校，容差多半还压得住。做过锅炉项目的都清楚，探头漂一点点，连锁保护和能耗全跟着歪。
防水和机械强度是现场最容易被忽略的两项。它用双压环结构把不锈钢外壳、导线和传感器本体三处压死，防护等级做到 IP68，整支泡在水里也不吸潮。水箱顶部、锅炉液位附近常年有潮气，热缩管随便封一头的做法，撑不过一个冬天。

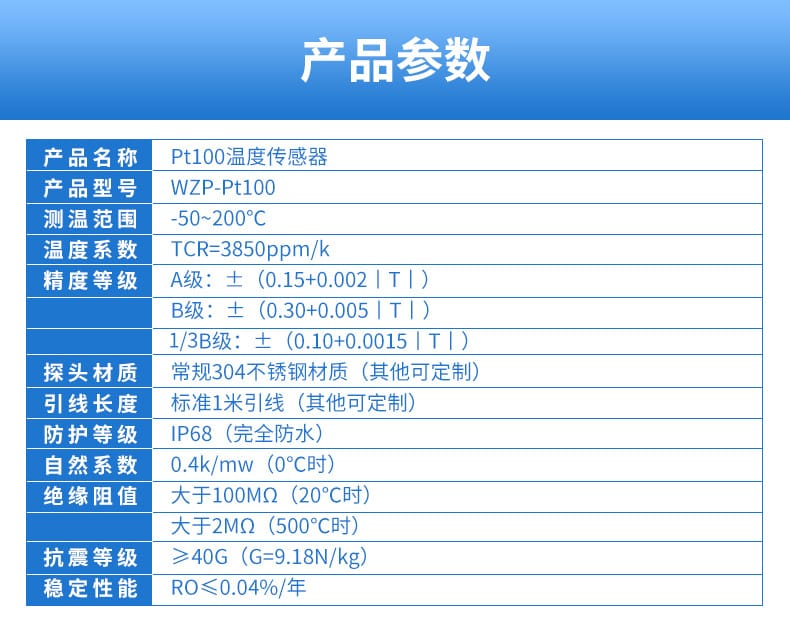

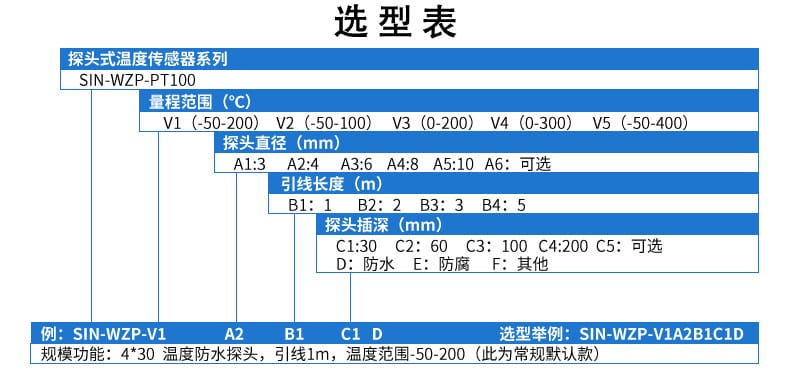

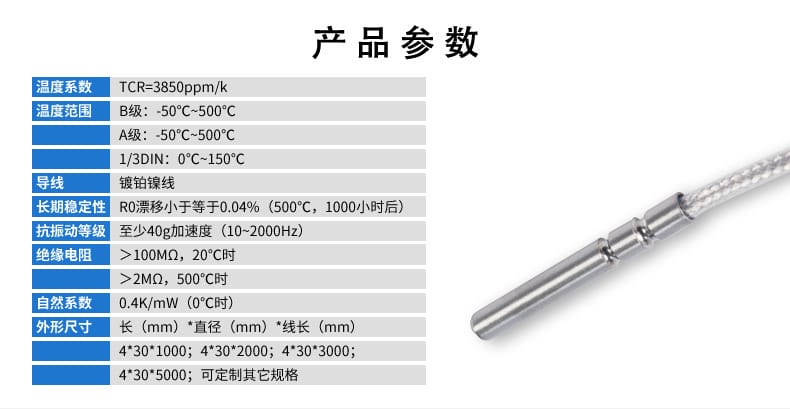

这张表是探头本体的通用参数，四种结构都按它走。选型先卡量程和精度，再卡探头直径和引线长度，结构形式放到最后定。这一系列对外就是一个型号 WZP-Pt100，结构上分常规引线式、黄铜贴片式、压鼻式和螺纹式四种。
| 参数名称 | 参数值 |
|---|---|
| 产品型号 | WZP-Pt100 |
| 测温范围 | -50~200℃ |
| 温度系数 | TCR=3850ppm/K |
| 精度等级 | A 级 ±(0.15+0.002|t|)℃ |
| 精度等级 | B 级 ±(0.30+0.005|t|)℃ |
| 精度等级 | 1/3B 级 ±(0.10+0.0015|t|)℃ |
| 探头材质 | 304 不锈钢，其他材质可定制 |
| 引线长度 | 标准 1 米，其他长度可定制 |
| 防护等级 | IP68 |
| 自热系数 | 0.4K/mW（0℃ 时） |
| 绝缘电阻 | 20℃ 时＞100MΩ，高温段＞2MΩ |
| 抗震等级 | ≥40G（G=9.18N/kg） |
| 长期稳定性 | RO≤0.04%/年 |
| 默认外形规格 | 4×30×1000mm，按长×直径×线长 |
精度这栏别只看字母。A 级是 ±(0.15+0.002|t|)℃，B 级是 ±(0.30+0.005|t|)℃，1/3B 级是 ±(0.10+0.0015|t|)℃。0℃ 时 A 级和 B 级只差 0.15℃，到 200℃ 差距就拉开了，实验室锅炉我一般直接上 A 级或 1/3B 级。

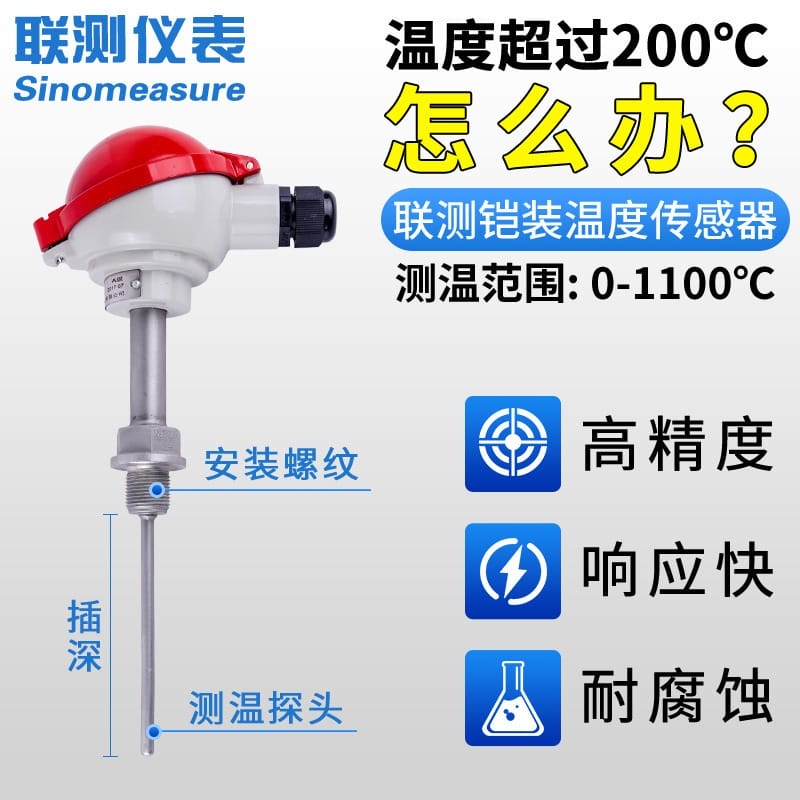

Pt100 和 K 型热电偶在这条线上分工很明确：-50~200℃ 这一段用 Pt100，信号稳、精度高、不用补偿导线；超过 200℃ 的烟道、炉膛，或者要抢响应速度的点位，才换 K 型热电偶。两种别混着替，接线方式和分度号都不一样。

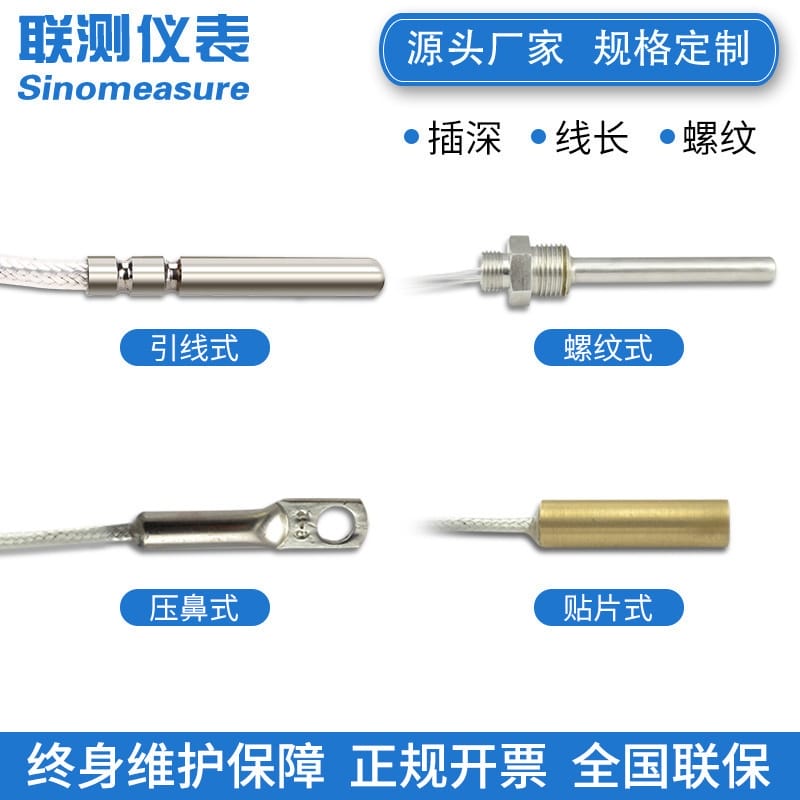

| 结构形式 | 特点 | 适用场合 |
|---|---|---|

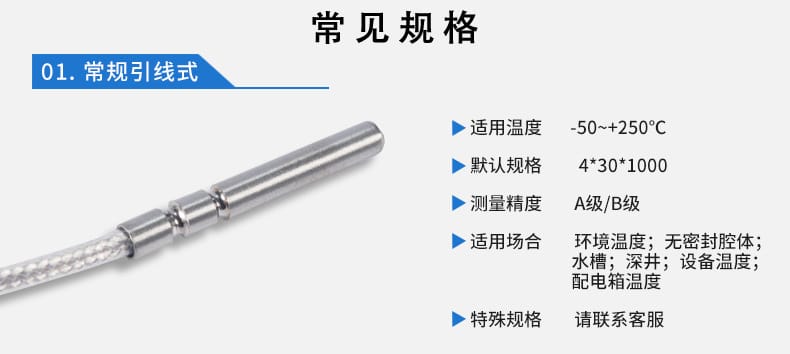

| 常规引线式 | 不锈钢直杆带 1 米引线，通用性最强 | 水箱、管道、需要插入介质的点位 |

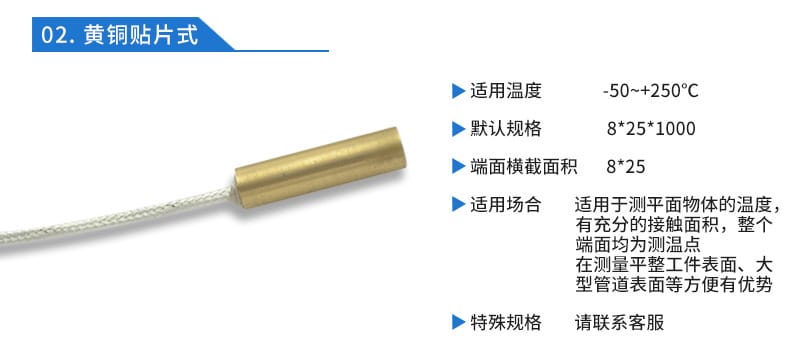

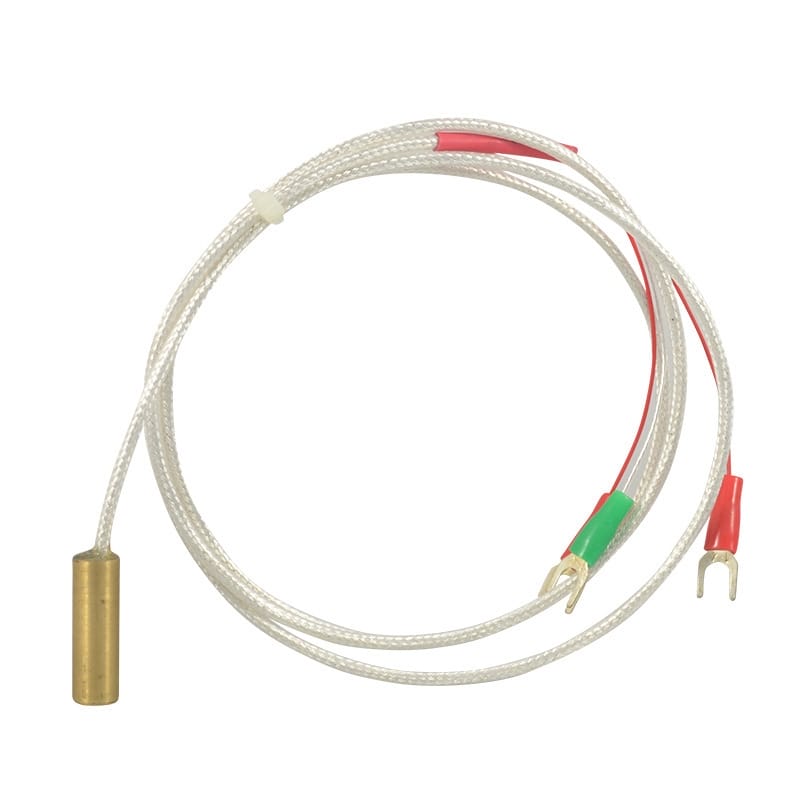

| 黄铜贴片式 | 铜块端面贴合，导热快 | 电机表面、轴承座、平板类被测物 |

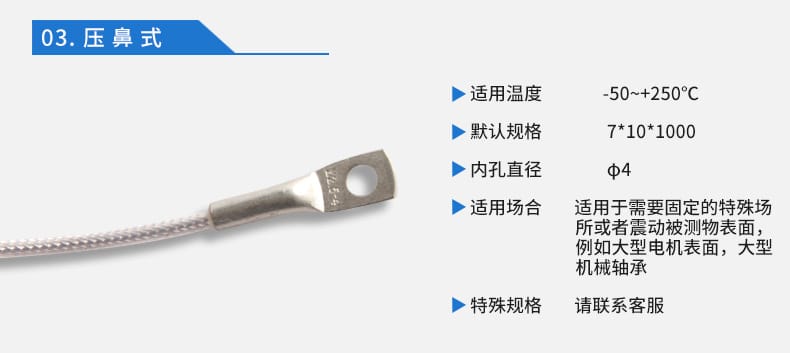

| 压鼻式 | 端部压环固定，装卸快 | 机械壳体、需要螺栓压紧的点位 |

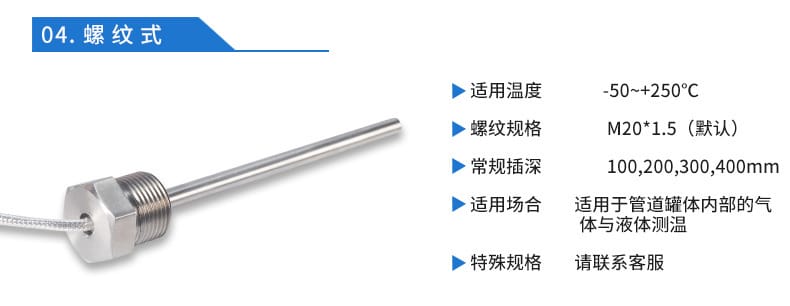

| 螺纹式 | 带螺纹接口，可旋入安装 | 锅炉、承压管道、需要密封的管座 |

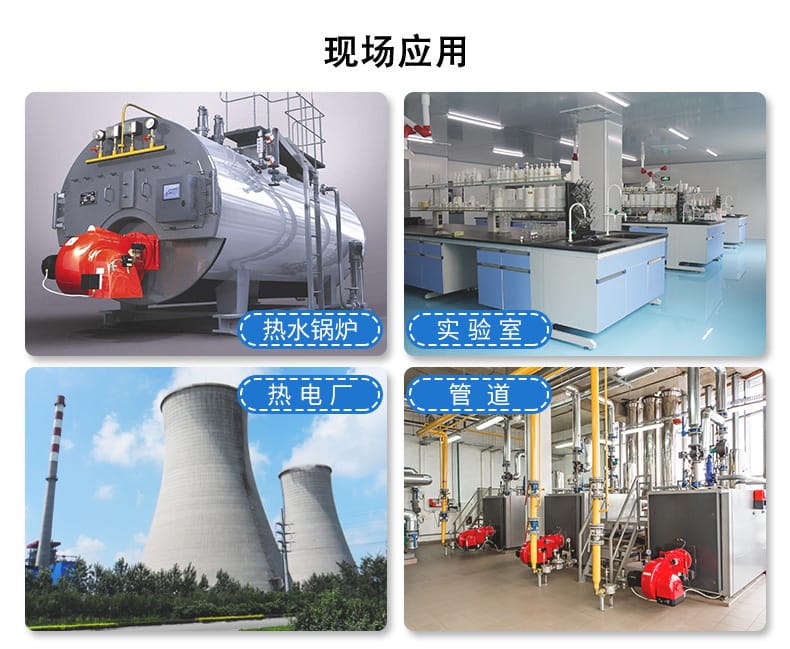

热水锅炉是这支探头的老本行。实验室的小型锅炉、车间的工业锅炉，测回水、测出水、测炉壁温度都行。这类场合温度不算高，但潮气重，IP68 这个等级不是选配项，是入场券。
热电厂管道和水箱的测温点更密。管道外壁贴一支黄铜贴片式，或者用螺纹式旋进管座，两种装法我都干过，选哪种看管壁能不能开孔。水箱这边多半是引线式从顶部吊进去，吊的时候注意别让探头贴到加热管上。
先看环境。探头适用环境温度 -50~250℃，测量范围是 -50~200℃，这两个数别混着用。装在水箱顶部、锅炉外壁都没问题，装在高温辐射面旁边就得加隔热或者改测点。
现场施工我习惯按这个顺序走：
黄铜贴片式这一步别图省事。端面横截面积要和被测表面充分接触，中间垫了漆皮、锈层或者绝缘胶带，测出来的温度永远滞后。震动点位选压鼻式或者抗震等级高的型号，引线每隔二十公分扎一次，别让线自己的重量吊在接头上。
选型是第一步，也是最容易翻车的一步。同一个水箱测温点，引线式和螺纹式的读数能差零点几度，差别就在插入深度和接触方式上。图纸标了插深就按插深做，别随手拿一支通用探头凑数。

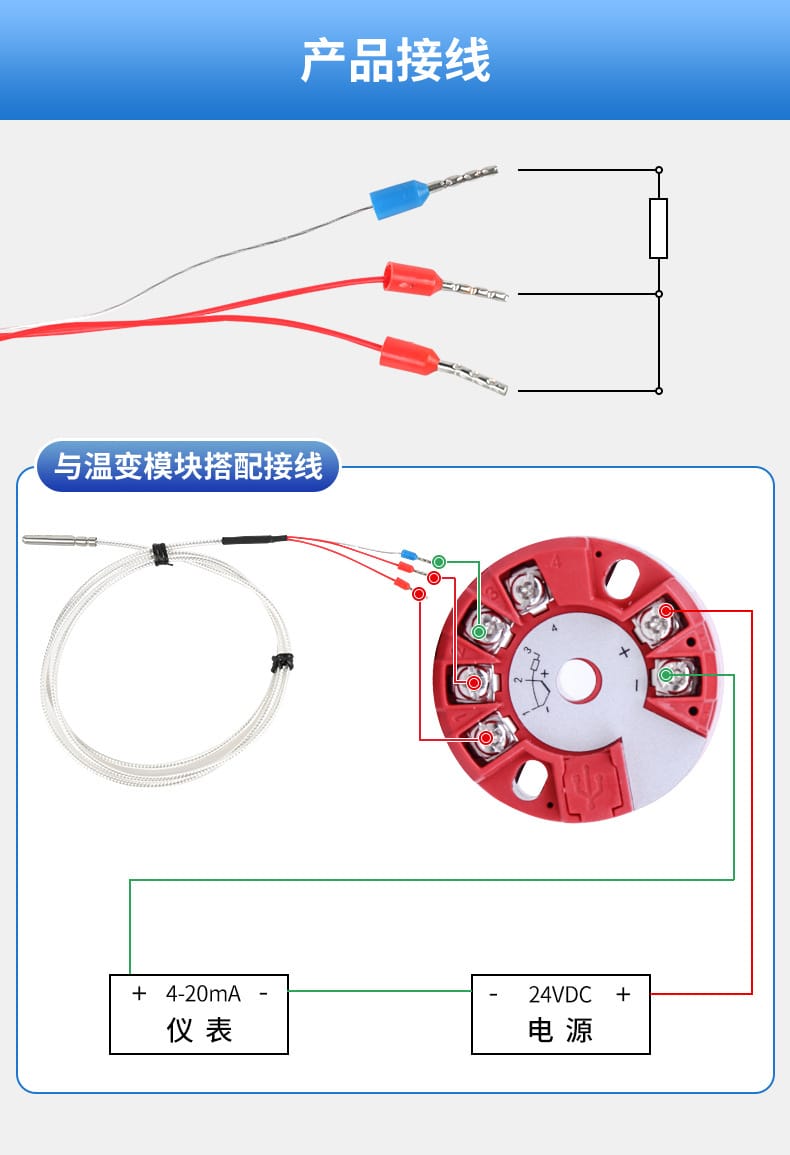

接线错误现场太常见了。三线制 Pt100 有两根同色线，接反了表头读数偏大而且随环境温度漂；两线制接法用在长引线上，导线电阻直接加进测量结果，误差能到一两度。接头处用防水接线盒，别拿绝缘胶布缠几圈就埋进墙里。
这些毛病我基本每年都能碰上几回，排查顺序照着走，能省一半时间。手边备好万用表、备用探头、导热硅脂和防水接线盒，别等停机了才回去取。
读数跳变或者忽然偏高。先查接线端子和中间接头，再看探头有没有进水。多半是三线制压接不实或者接头受潮，接触电阻在变。烘干接线盒重新压接，引线受潮严重的整根换掉，水箱顶部重点查线缆下垂的弯折处。
表头显示开路、量阻值无穷大。先用万用表量探头两端电阻，0℃ 附近应该接近 100Ω。多半是引线被拉断或者在弯折处内部断芯。找到断点重接并做防水，找不到就整根更换，别在中间接个端子凑合用。
贴片式测出的温度明显偏低、反应还慢。先摸一下铜块和被测面的贴合情况。多半是接触面有漆、有锈或者压根没涂导热硅脂，热阻太大。打磨干净、涂脂、加压固定，螺栓点位把压紧力矩补足。
螺纹接口渗水、绝缘电阻往下掉。先查螺纹密封和双压环压接处。多半是生料带缠反了或者拧紧力矩不够。重新做密封，烘干后复量绝缘，低于 2MΩ 的直接换探头，不要将就着装回去。
备件柜里常年放一支同规格的 WZP-Pt100，锅炉和水箱停一次机的损失，够买十几支探头。拆下来的旧探头也别拿扎带捆在配电柜旁边，那地方温度高、震动大，下次想拿它复校对比，数据早就没意义了。
