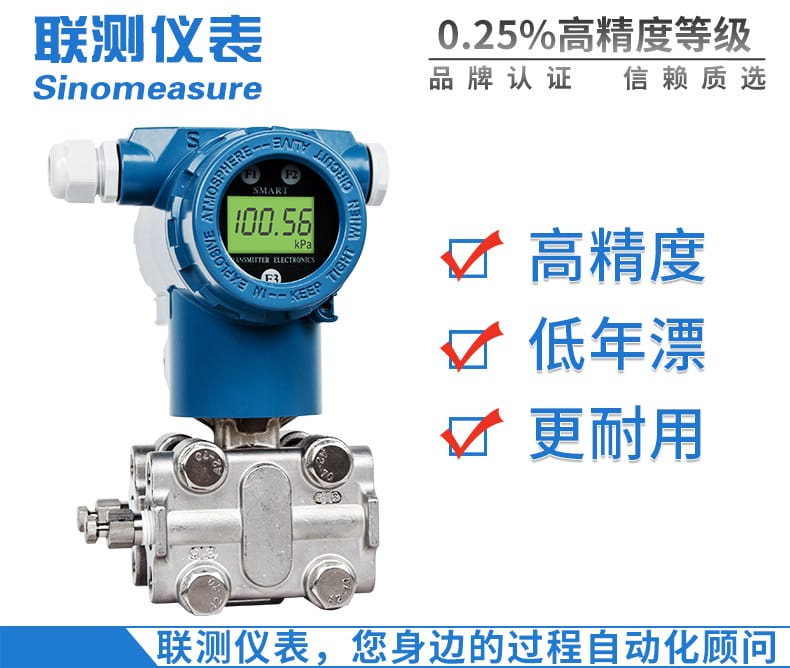

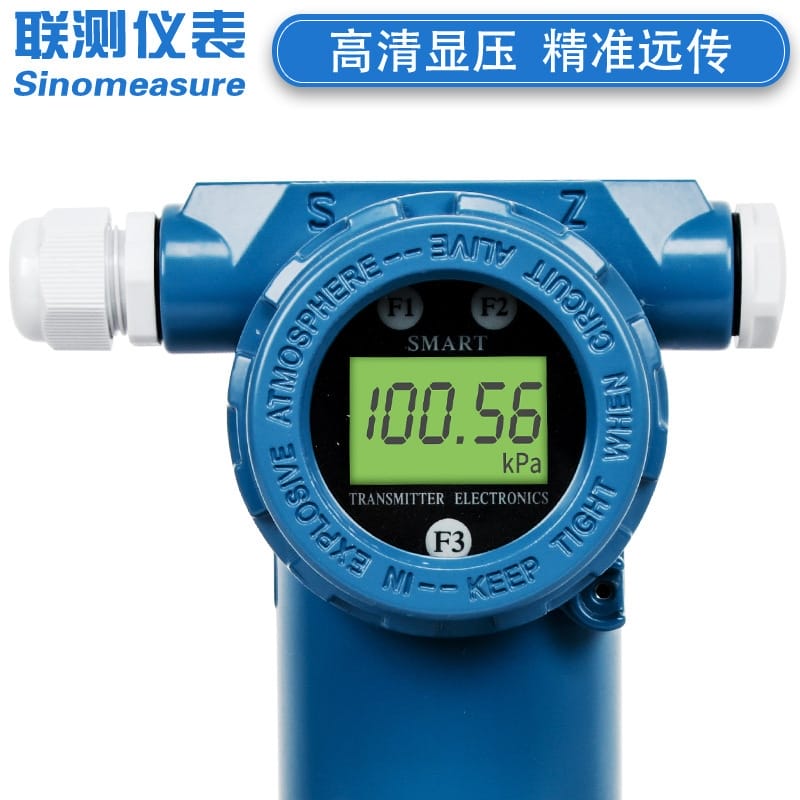

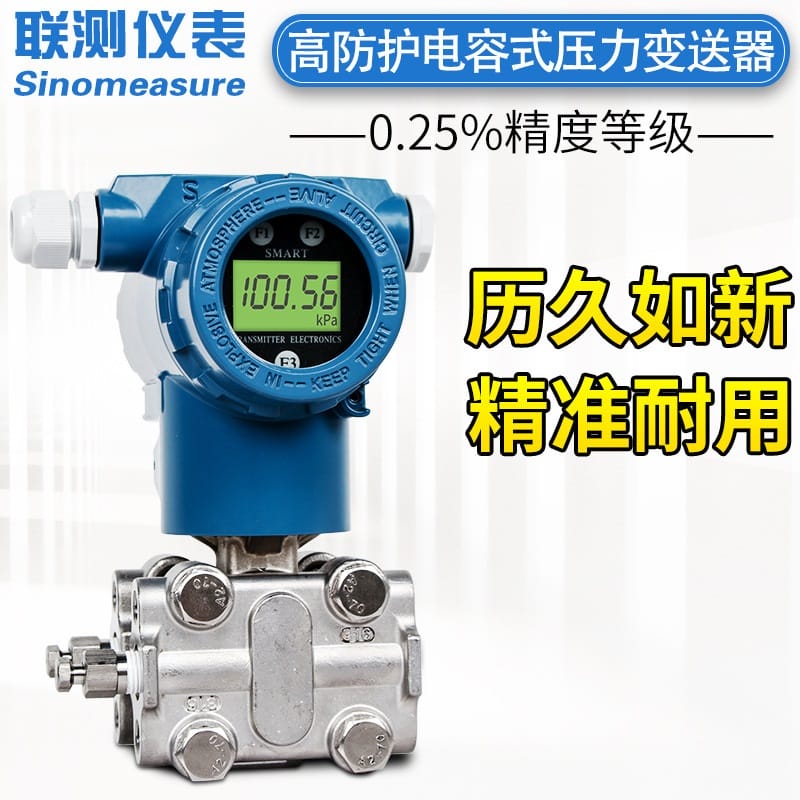

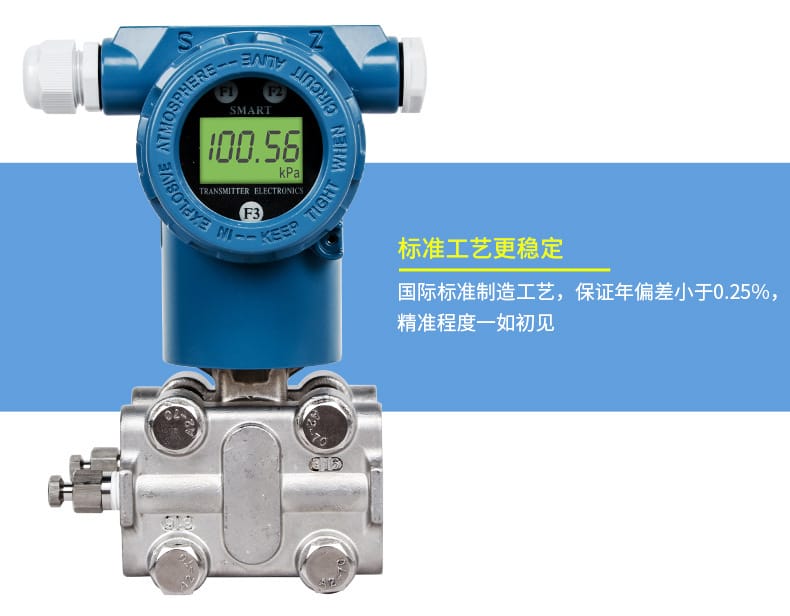

SIN-3051 这台差压变送器，我这十六年装过的数量自己都记不清了。品牌 SIN，型号就一个：SIN-3051，电容式测量元件，4-20mA 叠加 HART 输出。它本身不算复杂，可装错的不少，多半错在量程段和引压管路上。下面按我到现场的顺序，从开箱验货一直说到调完收工。
先说测量原理，因为这决定了后面很多操作。压力通过压力容室作用到电容膜片上，膜片位移让两侧电容产生差值，电路把这个差值线性转换成 4-20mA 电流送出去，HART 数字信号就叠在这根电流环上。整个过程没有机械传动件，零点的稳定性和抗震性比老式力平衡式好得多。
量程和精度是绑在一起的。SIN-3051 的精度分两档，0~40kPa 段是 0.5%，40kPa~200kPa 段是 0.25%。选型时工艺专业说要 0.25%，你回去把量程往小段一调，指标就对不上。这条我后面还会提一次，现场因为这个返工的最多。

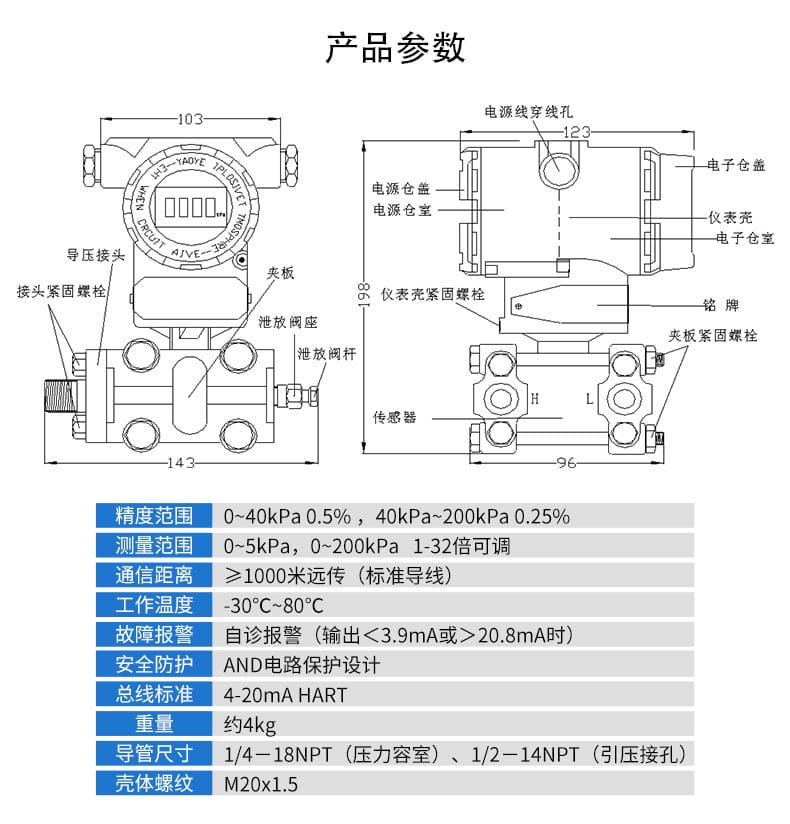

参数表我按现场最常被问到的顺序排。信号、通信、接口这三样，是开箱就要核对的东西，少一样都别签收。
| 参数名称 | 参数值 |
|---|---|
| 产品型号 | SIN-3051 |
| 测量范围 | 0~5kPa 至 0~200kPa，量程比 1:32 可调 |
| 精度等级 | 0~40kPa 段 0.5%；40kPa~200kPa 段 0.25% |
| 输出信号 | 4-20mA HART |
| 通信距离 | ≥1000 米远传（标准导线） |
| 工作温度 | -30℃~80℃ |
| 故障报警 | 自诊断报警，输出低于 3.9mA 或高于 20.8mA 时触发 |

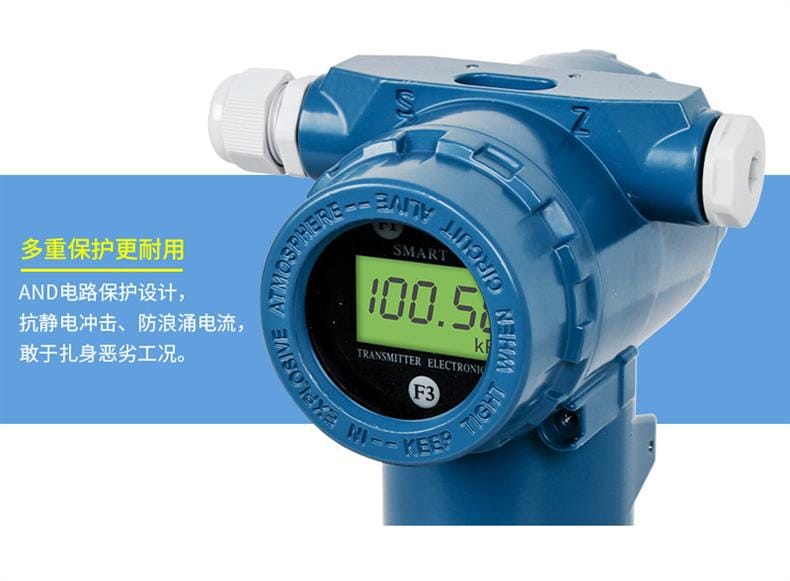

| 电路保护 | AND 电路保护设计，抗静电冲击、防浪涌电流 |

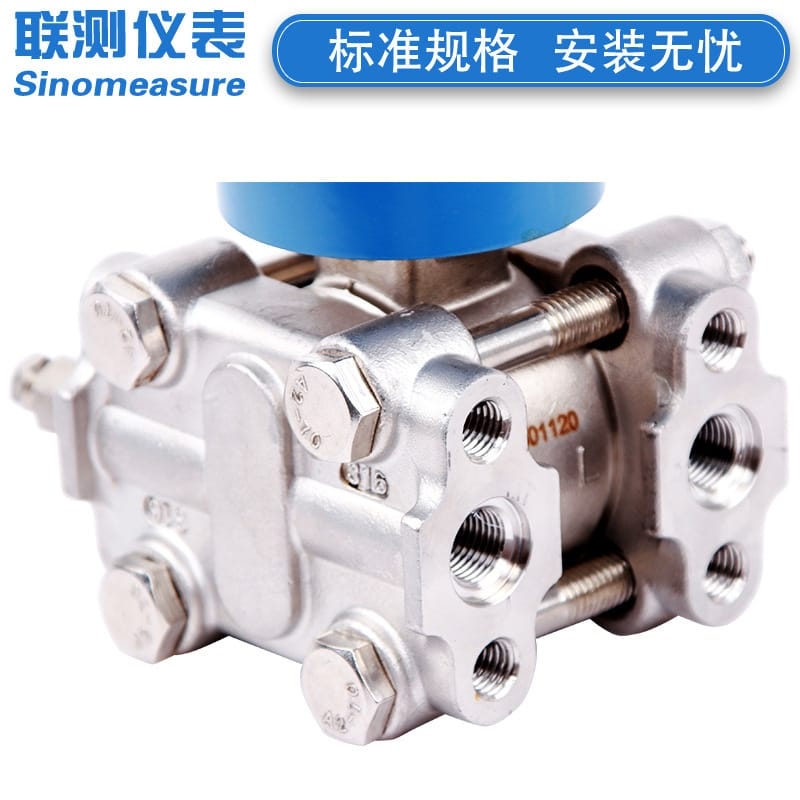

| 压力容室接口 | 1/4-18NPT |
| 引压接孔 | 1/2-14NPT |
| 壳体螺纹 | M20×1.5 |
| 重量 | 约 4kg |
量程比 1:32 是个好数字，别把它当成万能。同一台 SIN-3051 在 200kPa 段和 5kPa 段的表现不是一回事。量程往小压，精度掉档倒是其次，静压和温度的影响还会被放大，这个参数别小看。
差压表能用的地方，说到底就是有节流装置或者有液位差的地方。SIN-3051 在这几个行业里出镜率最高，工况差别不小，配的附件也不一样。
介质脏、有腐蚀性的场合，别拿表去硬扛，加隔离罐或者吹扫装置。表本身是通用型的，扛不住工艺条件的时候，问题出在选型上，不在表上。

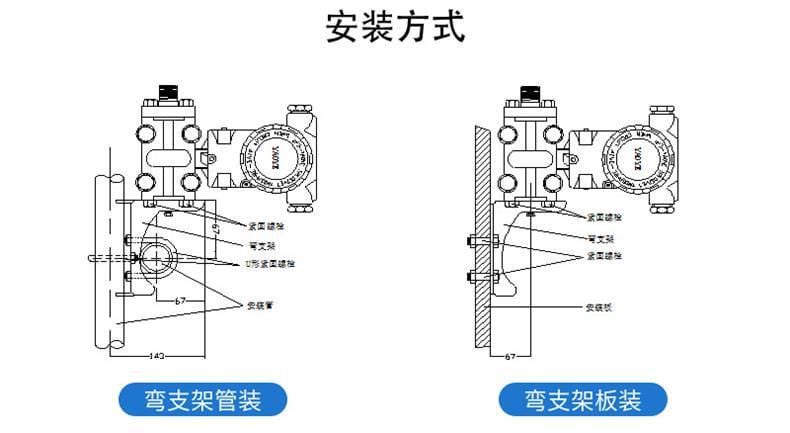

安装方式有三种：U形螺栓支架、弯支架管装、弯支架板装。选哪种看现场支架条件和管道走向，没有优劣之分。工作环境是 -30℃~80℃，装的位置尽量避开振动源和强电磁干扰区。我见过有人把表直接装在泵出口正上方，半年换了两台，还以为是质量问题。
几条容易被省略的，我列在这儿。现场赶工期的时候，跳过哪一条都可能变成第二天的返工。
下面四种情况，是我在现场真碰到过的。按现象、先查什么、原因、处理的顺序讲，你对照着用就行。
现象一：上电后输出卡在 3.8mA 或者 21mA 不动。先查：用手操器读输出电流和诊断信息，同时在回路里串万用表核实。原因：这是自诊断报警动作了，不是表坏了，多半是导压管堵、引压阀没开到位，或者供电电压不足。处理：先确认引压管路畅通、阀门全开，再量供电是否在 24V 附近；诊断指向传感器本身，那就得返厂。
现象二：DCS 上数值乱跳，远传到一公里外尤其明显。先查：屏蔽层接地方式和信号线走向。原因：SIN-3051 标的是标准导线 1000 米以上，那是理想条件。屏蔽层两端都接地形成环流，或者信号线和变频器电缆同槽敷设，读数就稳不住。处理：屏蔽层在控制室单端接地，信号线单独走桥架，必要时加信号隔离器。
现象三：小量程使用时精度怎么调都过不去。先查：核对量程设定值和校验点。原因：量程被压到了 40kPa 以下，落进 0.5% 那一档。处理：把量程往 40kPa~200kPa 段靠，或者按 0.5% 的指标重新验收。指标是选型定死的，别指望标定能把它救回来。
现象四：零位过一阵就偏一点，工艺还老说流量不对。先查：引压管里有没有积液或气泡，平衡阀关严没有。原因：气体管线存了冷凝液、液体管线里憋了气，差压就变了，表本身没坏。处理：排液排气后重新对零，安装位置尽量让引压管带坡度，能自然回流。
调完之后，把量程设定值、精度档位和校验日期写张纸条贴在接线盒里。下次谁开盖，一眼就知道这台 SIN-3051 跑的是 0.25% 档还是 0.5% 档，不用再翻资料。
