美控（MCACON）这款锂电工艺压力配套膜片极片电解液过程铠装温度传感器变送器，服务的不是通用场合，而是锂电池产线上那几个必须盯住温度的位置：极片涂布与辊压、隔膜（膜片）拉伸处理、电解液配制与输送。它把铠装测温探头和变送电路做成一体，探杆直接插进管道或反应釜，输出 4-20mA 或数字量给上位系统。这个系列没有按独立型号逐一拆分，差异全部落在订货编码上，编码里的插入长度、铠装外径、过程连接和输出方式定了，货也就定了。
这款产品的定位很明确，它不是通用型温度变送器换个外壳，而是针对锂电湿法工艺的接液环境做的。极片涂布和电解液输送现场，探头同时面对三类麻烦：介质腐蚀、设备振动、变送器离测点太远带来的信号衰减。铠装结构处理振动和机械强度，接液部位的选材处理化学腐蚀，变送电路与探头一体处理信号问题，三件事分开应对。
测温元件到变送器之间没有外置变送器的长距离补偿导线，现场接线就是两根电源线加两根信号线，回路简洁，出故障时的排查点也少。信号可以是 4-20mA 模拟量，也可以是 HART 或 RS485 数字量，接 PLC、DCS 还是直接进 MCACON 控制平台都行。
耐腐蚀不等于免维护。电解液里常见的氟化物对金属和密封件的侵蚀是累积的，材质选对了只是把检查周期拉长，不是取消检查。

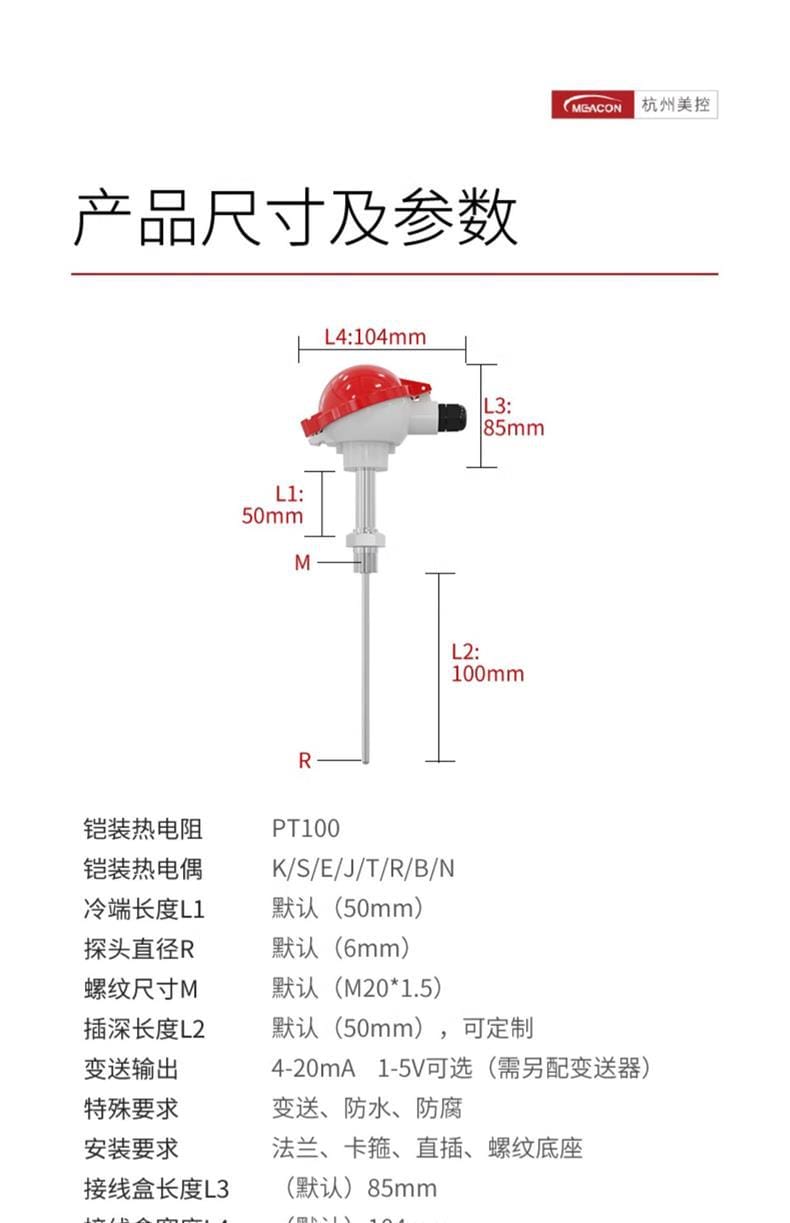

下表以原料中给出的订货编码示例 ACON25.0%6.85H3500CD-0001 为准，其中 3500 这一段对应插入长度 3500mm，其余字段与量程、过程连接、输出方式相关，下单前以厂家确认的完整编码为准。表内为常规配置，超出范围的工况需要单独确认。
| 参数名称 | 参数值 |
|---|---|
| 订货编码示例 | ACON25.0%6.85H3500CD-0001 |
| 测温范围 | -50℃ ~ +150℃，可按工况定制 |
| 精度等级 | ±0.5℃ |
| 变送器精度 | 0.25%FS |
| 输出信号 | 4-20mA / HART / RS485（可选） |
| 供电电压 | DC 24V ±10% |
| 铠装外径 | φ3mm ~ φ6mm，标准 φ5mm |
| 插入长度 | 3500mm（示例值，可按需求定制） |
| 过程连接 | M18×1.5 螺纹，或法兰连接（可选） |
| 接液材质 | 316L 不锈钢铠装护套，PTFE 绝缘保护 |
| 防护等级 | IP67 |
表里有两个精度，含义不同。±0.5℃ 是整套测温回路的误差，0.25%FS 是变送器自身的转换误差，FS 指满量程，量程配得越大，对应的绝对误差也越大。正常选型时按实际工况收窄量程，别为了留余量把量程放得很宽，那样精度白白损失。150℃ 的上限覆盖锂电湿法工艺的浸渍、搅拌、输送等环节够用，烘箱出口一类的高温位需要另行确认，不属于这一款的常规配置。

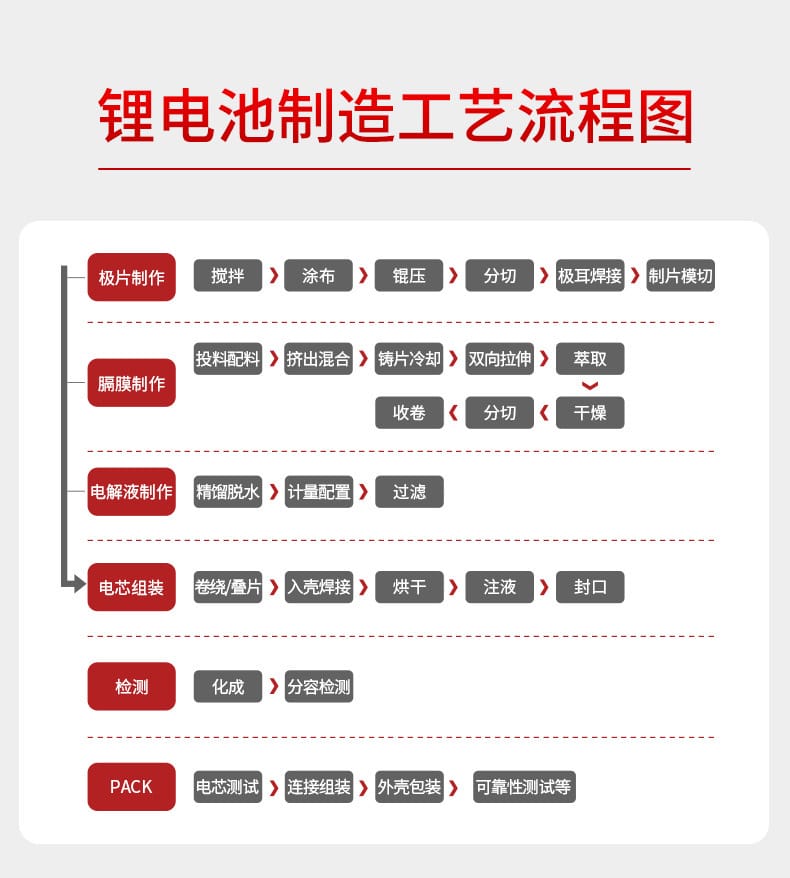

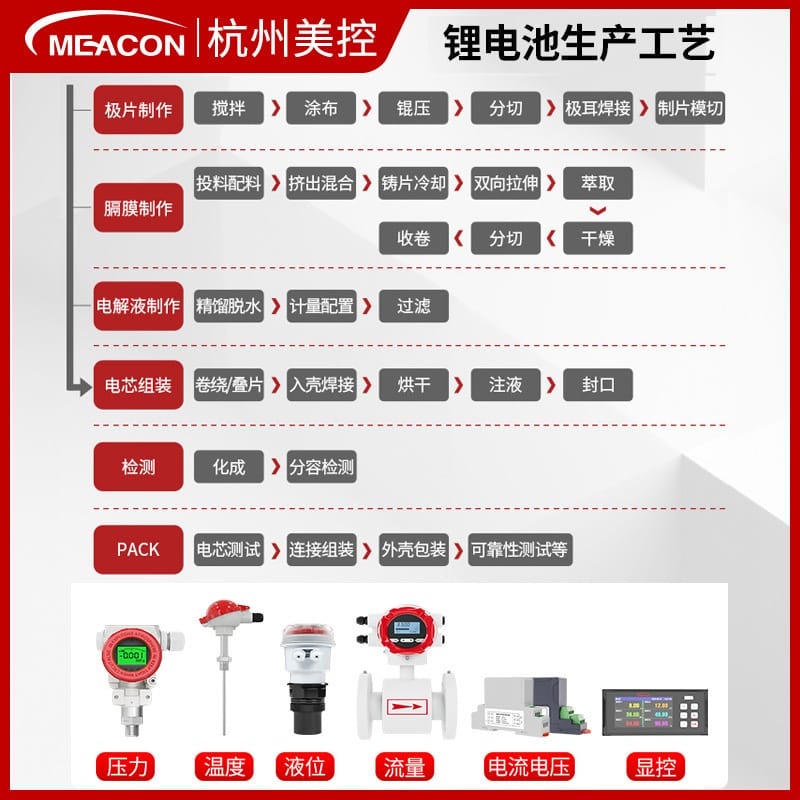

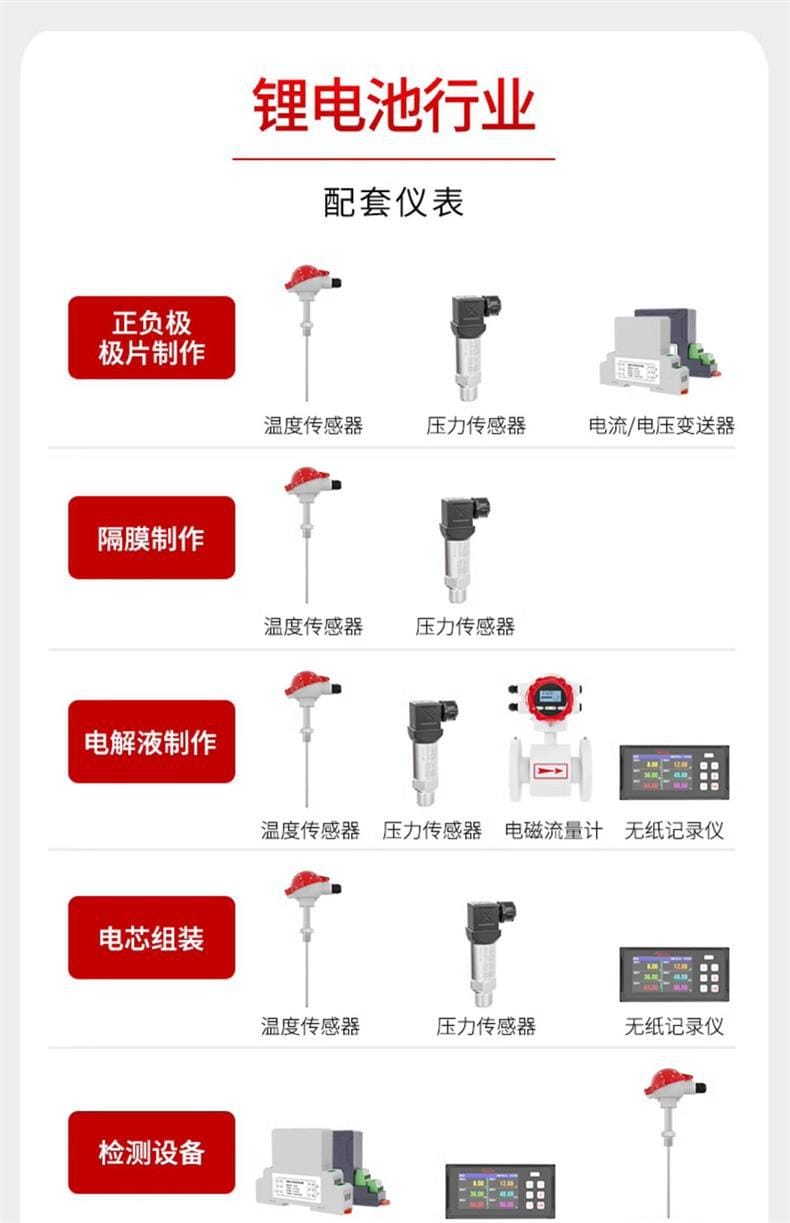

锂电产线上需要测温度的地方不少，但真正需要这种接液式铠装结构的位置集中在与浆料、隔膜、电解液直接接触的环节。涂布工序看的是浆料槽和干燥段的温度稳定性，隔膜工序看的是拉伸与处理过程中温度的均匀性，电解液环节看的是混合釜、输送管路和储罐的温度，这几个位置的共同点是被测介质有腐蚀性、设备有振动、测点又不好频繁拆装。
不同环节对探头的要求并不一样。储罐类测点介质相对静止，插入长度可以短一些；输送管路管径小、流速快，探杆太粗会明显扰动流场，此时 φ3mm 的细径铠装更合适；反应釜带搅拌，探杆既长又要扛住流体冲击，过程连接和铠装外径都要往结实的方向选。

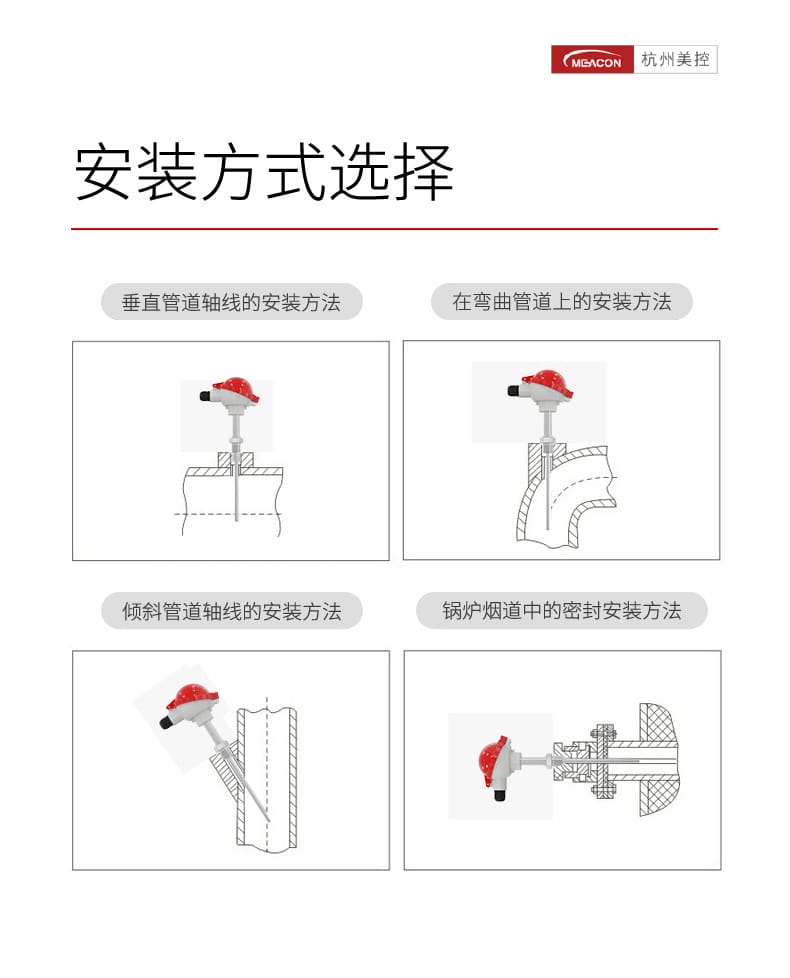

接口规格定下来之后，剩下要盯的就是插入深度和安装方向。螺纹连接拧在管道或反应釜的 M18×1.5 内螺纹座上，法兰连接用于需要频繁拆装、或者设备接口本来就是法兰的场合。安装环境温度控制在 -10℃ ~ +60℃ 之间，超出这个范围要给变送器壳体加防护罩或做隔热处理。
被测介质限定为非强氧化性液体、电解液、水基溶液这一类，接液材质并不覆盖所有化学品，介质成分复杂时先拿样片做浸泡试验比直接上机稳妥。电缆走线尽量避开变频器和动力线，实在要并行，就拉开距离并采用单端接地。
现场出问题，多数不是探头坏了，而是安装和接线阶段留下的隐患。下面几条属于必须守住的边界。
这几条里最容易被现场忽略的是接地和弯曲半径。接地没做，变频器一开输出就跳，往往被当成仪表质量问题；铠装杆在搬运时随手一弯，内部绝缘层已经受损，装上去能读数是运气。防爆这件事要放在选型阶段说清楚，普通型事后没法改成本质安全型，只能整机更换。
选型的第一步是量测点，不是看仪表。管道和储罐要测的是管径、壁厚、接口螺纹规格以及探杆插入后能不能到达主流体区域；反应釜则要确认搅拌桨的位置和流体冲击方向。插入长度在编码里通常以毫米数直接体现，示例中的 3500 就是 3500mm，长度越长对铠装刚性和支撑的要求越高，不要为了通用而一味加长。
上位机是模拟量输入卡，就选 4-20mA，接线简单、回路成熟；需要远程读取量程、调整零点或者在控制室完成组态，就选 HART；现场是总线架构、多个测点串在一根线上，RS485 更省电缆。三种输出都能与 MCACON 控制平台对接，区别在调试方式和布线成本，不在测量本身。
接液部分默认是 316L 铠装护套配 PTFE 绝缘，这套组合覆盖大多数电解液和水基浆料工况。区域划分涉及可燃溶剂或电解液挥发气时，直接选本安防爆型，认证要求是 Ex ia IIC T4，与输出方式、供电一并确认后再下单。
| 现场工况 | 建议配置 |
|---|---|
| 小管径、流速快、要求响应及时 | φ3mm 细径铠装，插入长度按管径缩短 |
| 常规管道，现场振动明显 | 标准 φ5mm 铠装，M18×1.5 螺纹连接 |
| 反应釜、需要定期拆装检修 | φ6mm 铠装，法兰连接 |
| 已有 PLC/DCS 模拟量通道 | 4-20mA 两线制输出 |
| 需要远程组态与故障诊断 | HART 输出，配手操器调试 |
| 防爆区域或溶剂挥发环境 | 本安防爆型，Ex ia IIC T4 |
订货时把温度范围、插入长度和过程连接三项写进编码再报出去，比只报一个产品名可靠得多。同一款传感器的编码不同，装上之后能不能用、用得准不准，差别就在这三项里。
