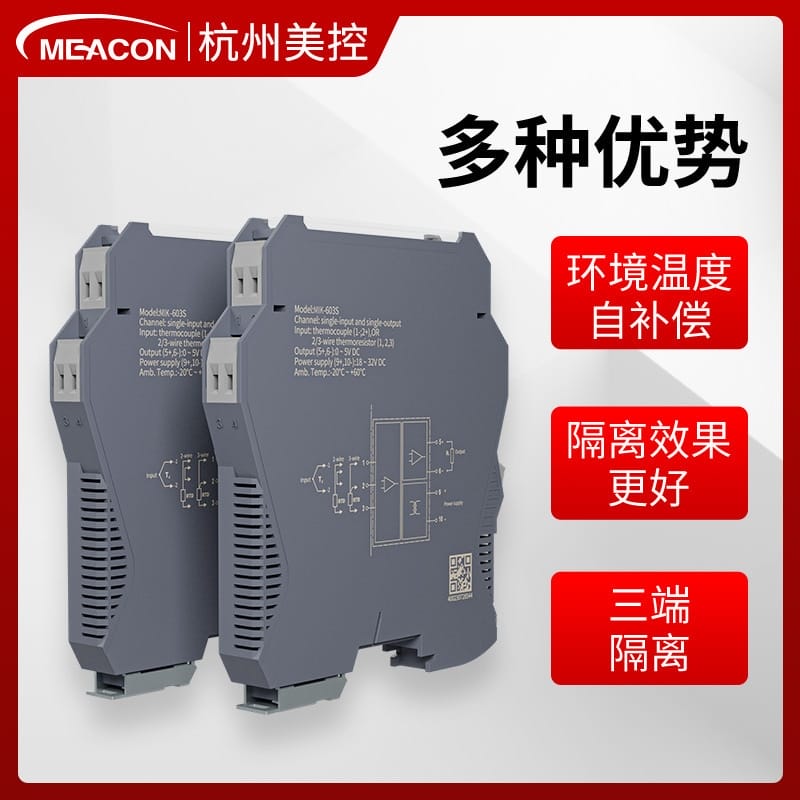

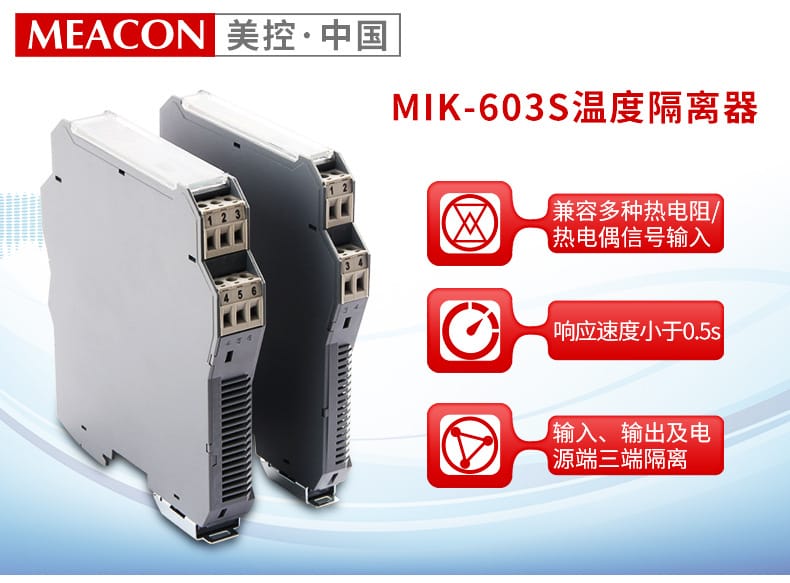

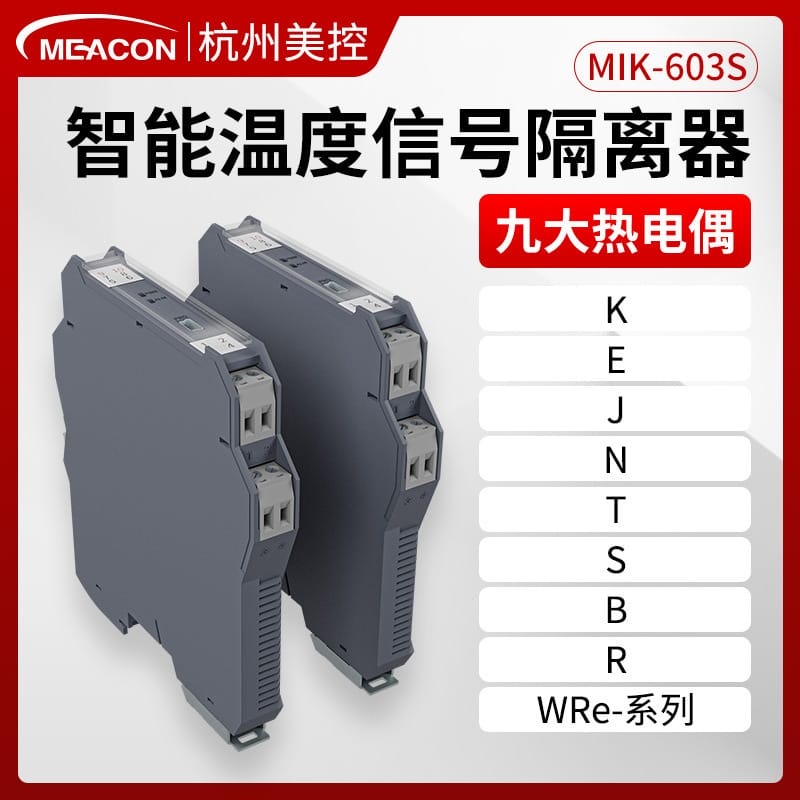

美控（MEACON）的 MIK-603S 是一款导轨安装的温度隔离器，干的是把现场热电偶、热电阻的毫伏级或欧姆级信号，隔离转换成 PLC、DCS 能直接接收的 4~20mA 或 1~5V 标准信号。这活听着简单，难在现场那一端。K 型热电偶输出的是几十微伏每度的微弱电压，冷端不补偿就必然带误差，长线走几十米又容易把变频器、接触器的共模干扰一起收进来。隔离器要解决的就是这两件事，MIK-603S 的做法是输入端做冷端补偿，通道之间做三端隔离。

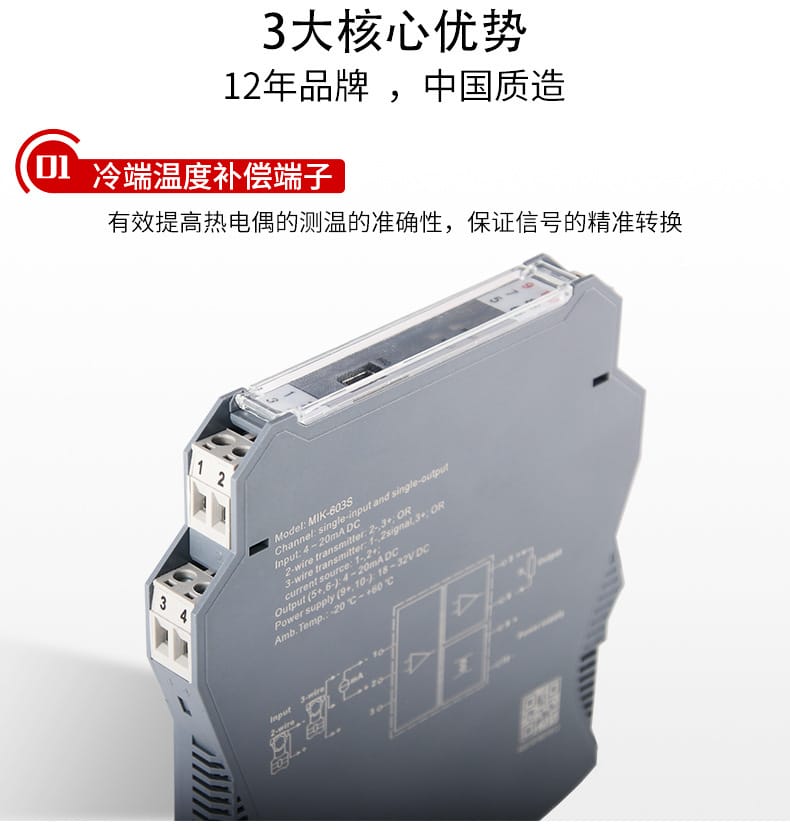

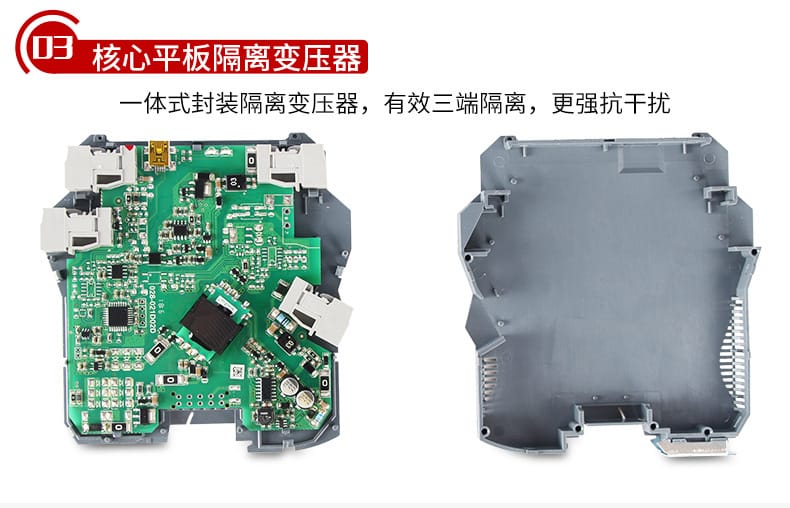

再说得具体一点。它的冷端补偿准确度标的是 ±1℃，前提条件是预热 10 分钟，补偿范围 -20~+60℃。现场机柜温度只要落在这个区间内，补偿端子能把冷端的影响压下去；超出去，误差就会往上走。隔离方面，输入、输出、电源三端之间做隔离，配上隔离变压器一体式封装，地电位差和共模噪声传不到 PLC 侧。响应时间 ≤0.5s，温度这种大惯性对象足够用，不用指望它去抓毫秒级的过程量。

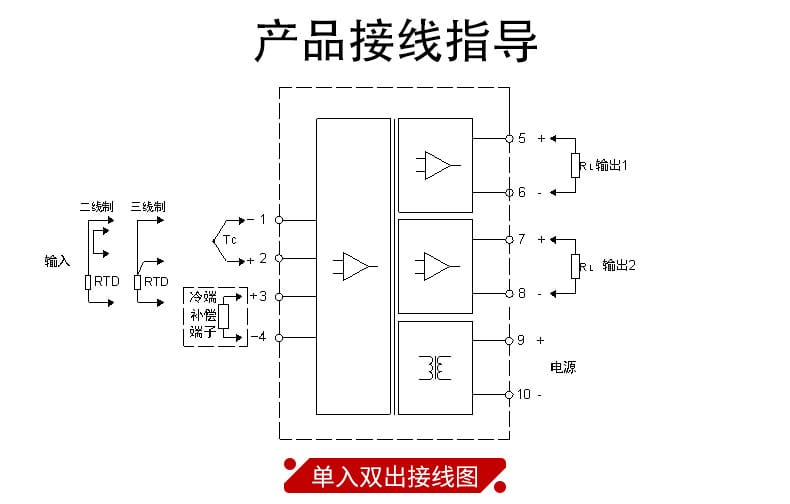

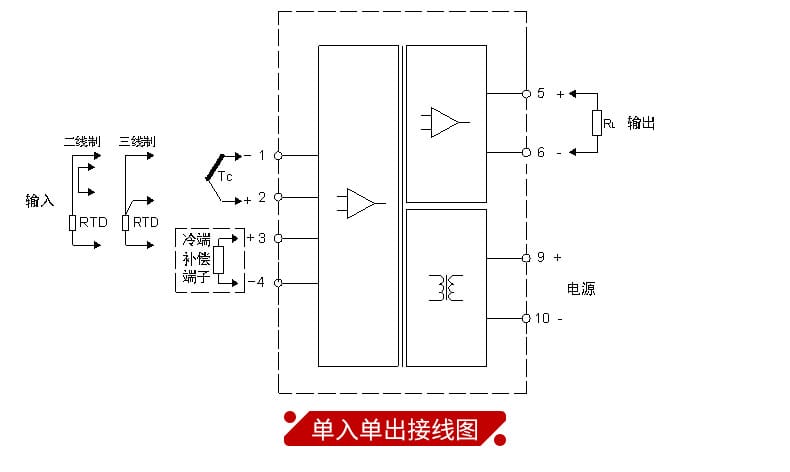

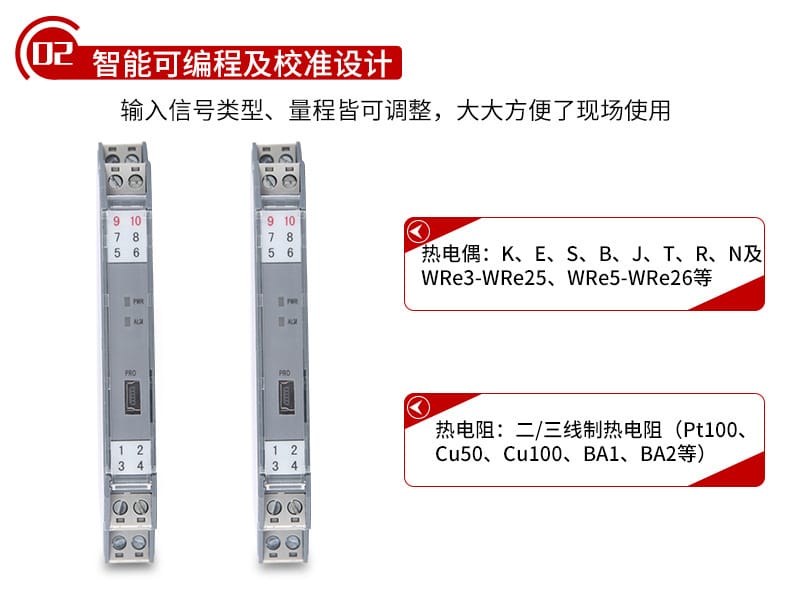

输入侧不是只认 K 型。热电偶部分覆盖 K、E、S、B、J、T、R、N 以及 WRe3-WRe25、WRe5-WRe26 这些钨铼偶；热电阻部分覆盖二线制、三线制 Pt100、Cu50、Cu100、BA1、BA2。信号类型和量程可以订货时定死，也可以现场自己编程调整，这一点对改造项目比较友好，机柜里备一台就能应付几种偶型。同一型号还有单入单出和单入双出两种配置，点数不同，功耗和占用也跟着变。

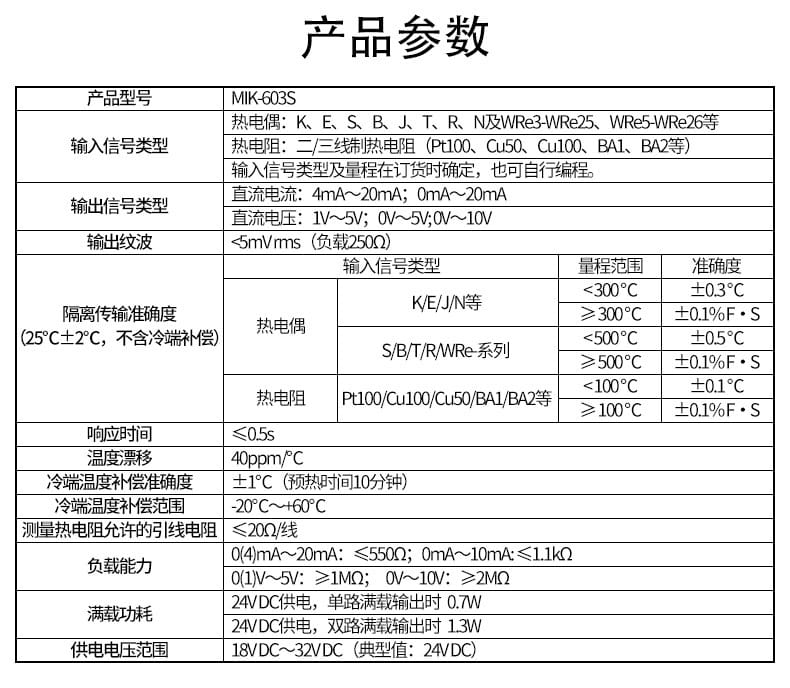

下表按 MIK-603S 的规格整理，输入类型和输出类型是订货时要先确定的两项。单路输出和双路输出的功耗不一样，机柜电源余量要按实际配置去算。
| 参数项 | 规格 |
|---|---|
| 产品型号 | MIK-603S |
| 输入信号（热电偶） | K、E、S、B、J、T、R、N、WRe3-WRe25、WRe5-WRe26 |
| 输入信号（热电阻） | 二/三线制 Pt100、Cu50、Cu100、BA1、BA2 |
| 输出信号 | 电流 4~20mA、0~20mA，电压 1~5V、0~5V、0~10V |
| 供电电压 | 18~32VDC，典型值 24VDC |
| 满载功耗 | 单路输出 0.7W，双路输出 1.3W（24VDC 供电） |
| 隔离传输准确度（K/E/J/N 等） | <300℃ 时 ±0.3℃，≥300℃ 时 ±0.1%F·S |
| 隔离传输准确度（S/B/T/R/WRe） | <500℃ 时 ±0.5℃，≥500℃ 时 ±0.1%F·S |
| 隔离传输准确度（热电阻） | <100℃ 时 ±0.1℃，≥100℃ 时 ±0.1%F·S |
| 冷端补偿准确度 | ±1℃（预热 10 分钟） |
| 冷端补偿范围 | -20℃~+60℃ |
| 温度漂移 | 40ppm/℃ |
| 响应时间 | ≤0.5s |
| 输出纹波 | <5mVrms（负载 250Ω） |
| 引线电阻限制 | ≤200Ω/线（热电阻） |
| 负载能力（电流输出） | 0(4)~20mA 时 ≤550Ω，0~10mA 时 ≤1.1kΩ |
| 负载能力（电压输出） | 0(1)~5V 时 ≥1MΩ，0~10V 时 ≥2MΩ |
| 安装方式 | 35mm 标准导轨式 |
| 外形尺寸 | 约 110mm×99mm×12mm |
| 环境温度 | -20℃~+60℃ |
隔离传输准确度是分档给的，不是一句话结论。K、E、J、N 这类常用偶在 300℃ 以下按 ±0.3℃ 算，300℃ 以上按 ±0.1%F·S 算；S、B、T、R 和钨铼偶本身量程高，500℃ 以下给 ±0.5℃，以上给 ±0.1%F·S；热电阻则以 100℃ 为界。选型时把实际工作点套进去看，别拿满量程的百分比去套低温段。负载能力那两行也要留意，4~20mA 输出允许负载 ≤550Ω，回路里接收端电阻、线路电阻加上可能的安全栅内阻，加起来超了就得改电压输出。
这台表主要待在 PLC 柜和 DCS 机柜里，把现场温度信号喂给控制系统。凡是现场有变频器、大功率接触器，或者热电偶本身要走几十米距离的测点，在这一级加隔离都有意义。
反过来看，如果测点就在控制柜旁边，线又短，直接接模块也能用，加不加隔离器取决于现场的电磁环境。判断的办法不复杂：接上以后读数跳、时不时冒尖峰，或者一开附近的大电机就飘，那就说明该加这一级。

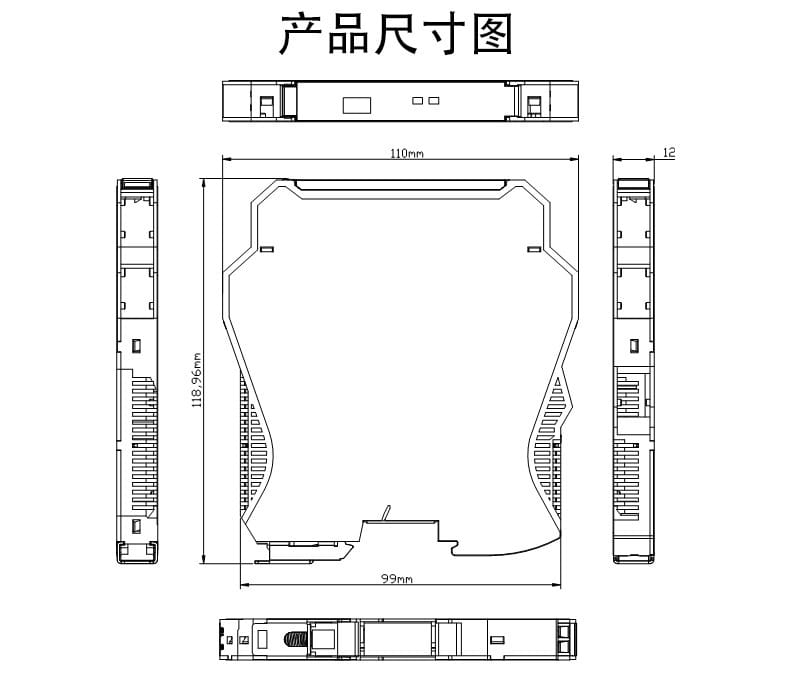

MIK-603S 走 35mm 标准导轨，外形约 110mm×99mm×12mm，12mm 的宽度在机柜里不算占地方，一排挨着装也不挤。供电 18~32VDC，现场一般给 24VDC。这里提一句，隔离器自身输出纹波已经做到 5mVrms 以下，前端电源要是很脏，这个指标会被吃掉，所以开关电源的选型别太将就。
接线这块有容易翻车的地方。热电阻用二线制接法时，引线电阻会直接叠到测量值上，单根引线电阻要求 ≤200Ω，线径细或者距离远的场合更该用三线制。热电偶一侧要注意偶丝和补偿导线的极性，接反了读数会往下掉，而不是往上跑，这种现象在调试时很容易被当成仪表故障。
有几条是硬性的，跟选型和使用都相关。
防爆那条得单独讲。现场如果是爆炸性气体环境，MIK-603S 不能直接进危险区，需要的是本安回路，隔离器也得换成对应的安全栅产品，这是两码事，不能靠加个防护壳体解决。输入类型虽然能现场改，改完后量程和输出要重算一遍，PLC 侧的组态也要跟着对，否则容易出现表这边对了、画面对不上的情况。
选型先定三件事：偶型或阻型、需要的输出信号、单路还是双路。偶型定了才能谈精度落在哪一档，K、E、J、N 和 S、B、R 的分界点不一样，工作温度刚好卡在 300℃ 或 500℃ 附近时，要按实际常用温度段去确认。
输出信号看后端接收什么，PLC 模拟量输入是 4~20mA 就选电流输出，采集卡只吃电压就选 1~5V 或 0~10V。单路和双路的差别不只是点数：24VDC 供电下，单路输出满载 0.7W，双路是 1.3W，一个柜子里装几十台，电源容量得按这个数字留余量。同一测点要送两处，比如 PLC 加无纸记录仪，就用单入双出，省一台表的钱和一个导轨位。
介质侧的经验是这样：低温段热电阻比热电偶稳，100℃ 以下优先考虑 Pt100，二线还是三线看线长；300℃ 以上热电偶优势明显，但要接受冷端补偿带来的 ±1℃ 底噪。标称的 ±0.3℃ 只是隔离传输那一段的指标，不是整条测温链路的综合误差，把偶丝本身误差和现场干扰也算进去才接近真实情况。真有防爆要求，这台就不能选，得走安全栅方案。
