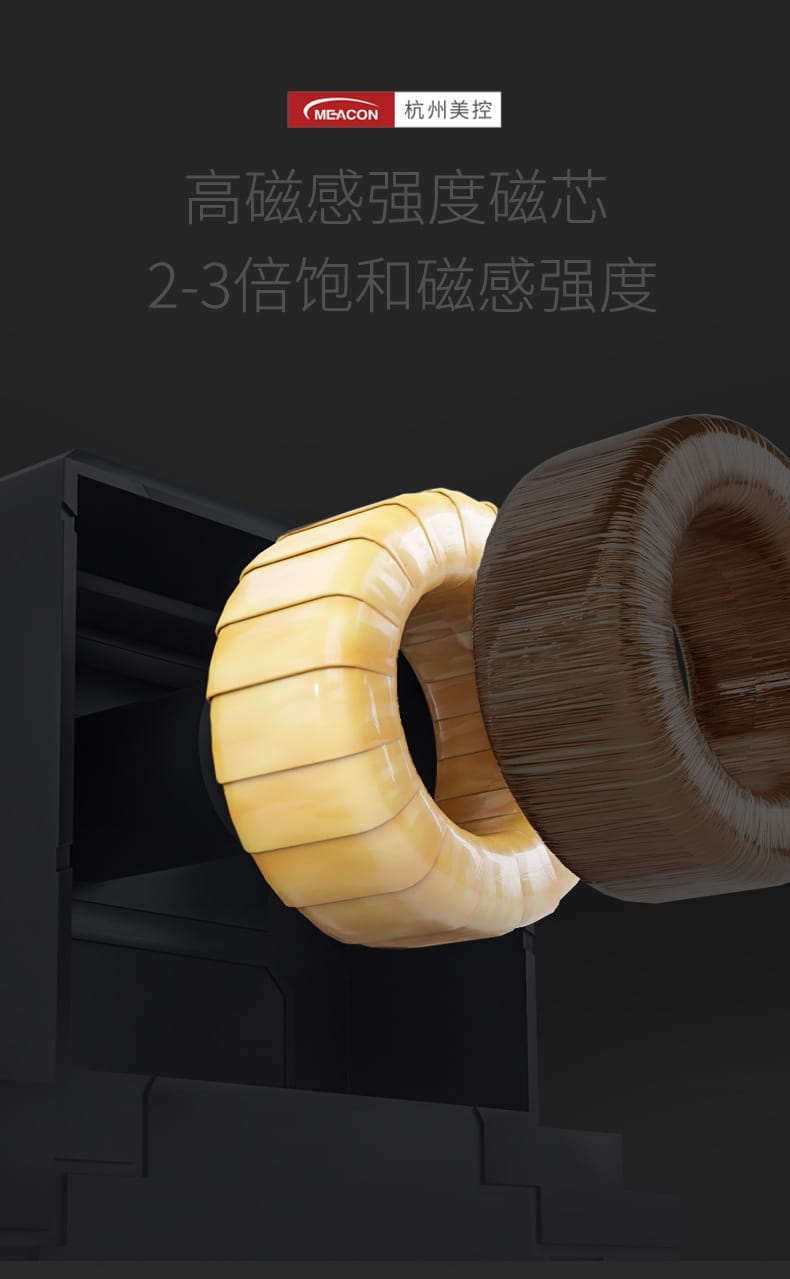

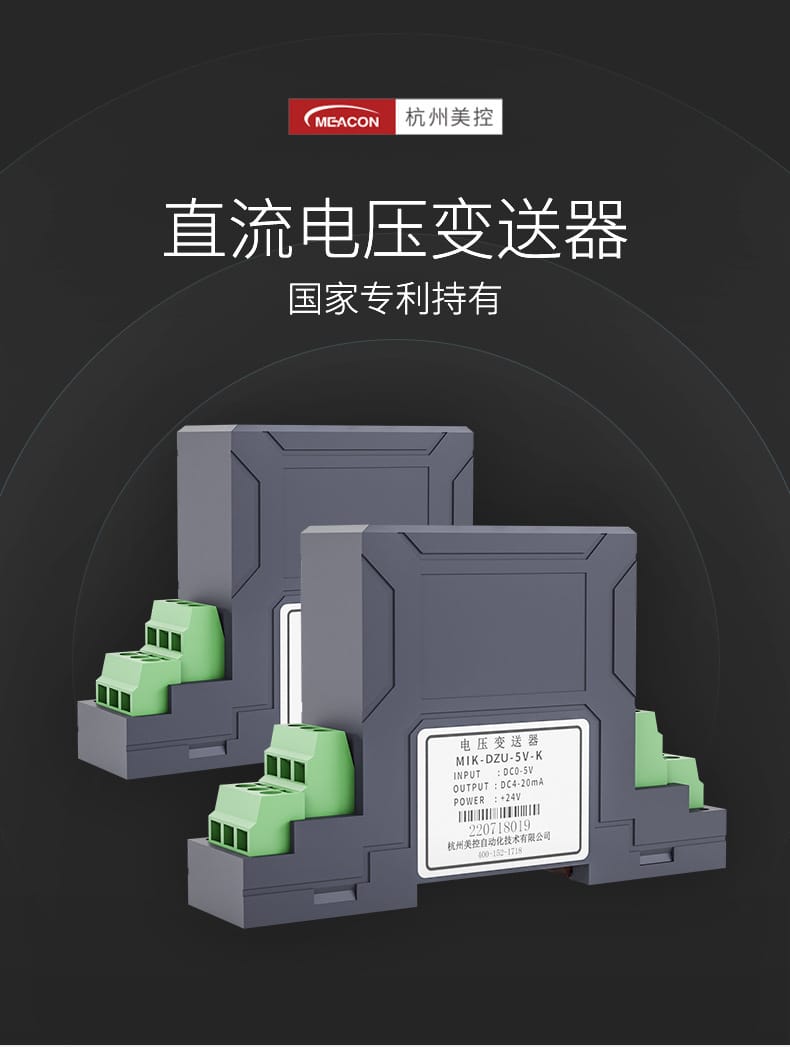

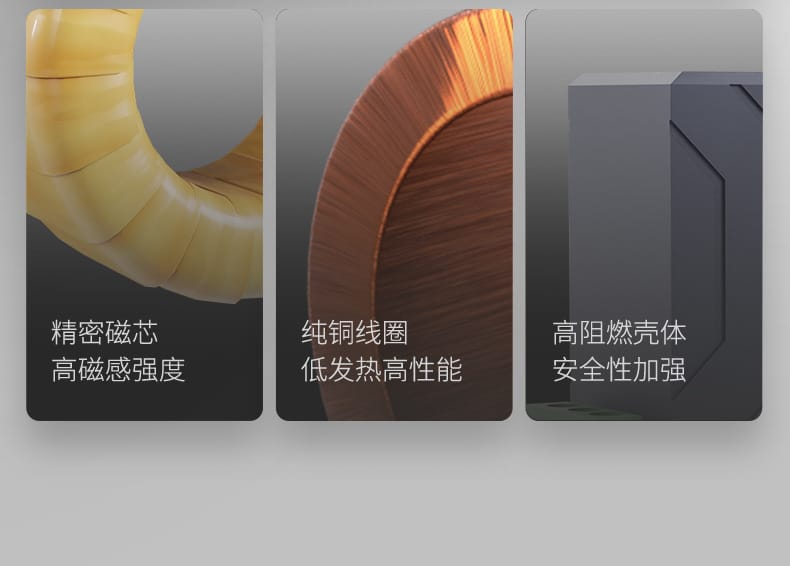

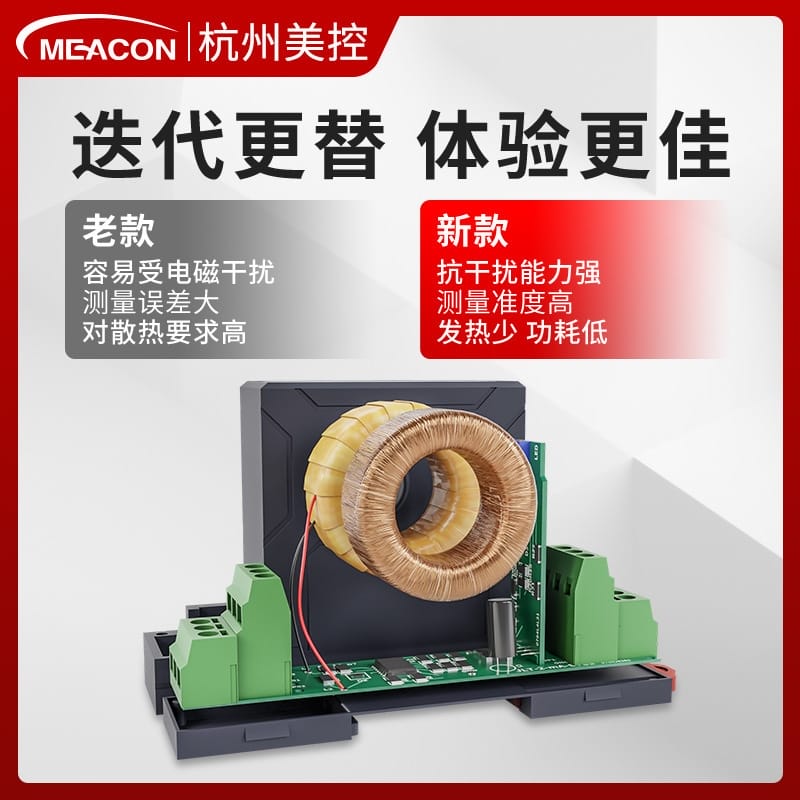

干了十六年现场，装过的电压变送器自己都数不清。美控 MIK-DZU 这个型号，我头一回带人接线，就是把柜子里的直流母线电压引出来送 PLC。它是单相直接接线式的结构，输入侧接电压，输出侧走 4-20mA 或者 0-5V，中间靠磁芯和线圈做隔离。有件事先讲清楚：这一篇合并进来的旧文只有 MIK-DZU 一个型号，标题上写的交流、直流、单相，说的是它覆盖的工况范围，不是另外一台设备，具体量程和输出形式在订货时定死。
MIK-DZU 最值钱的地方是隔离。输入、输出、电源三边隔开，隔离耐压标到 3KV/50Hz/1min，柜内几路信号共地、地电位不一致的毛病，装它基本能绕过去。准确度 ±0.5%F.S，配上 ≤10mV 的失调电压，小信号那几档也能用得下去。
量程这一块，直流输入从 10mV 一直到 1000V 都有对应规格。这个参数别小看，我见过有人拿 1000V 档去测 10V 的信号，读数看着有，误差全被量程吃掉。

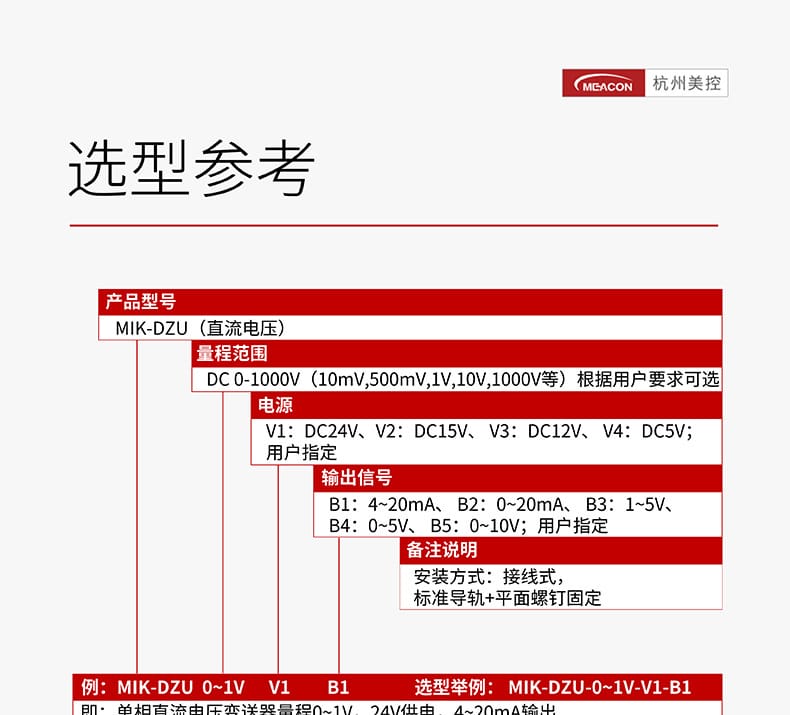

下面这些数字都是订货时要确认的项，尤其是量程和供电档位，选错了现场没法改。标称频率范围 40–60Hz 是按交流测量工况标的，你只测直流的话不用管它。

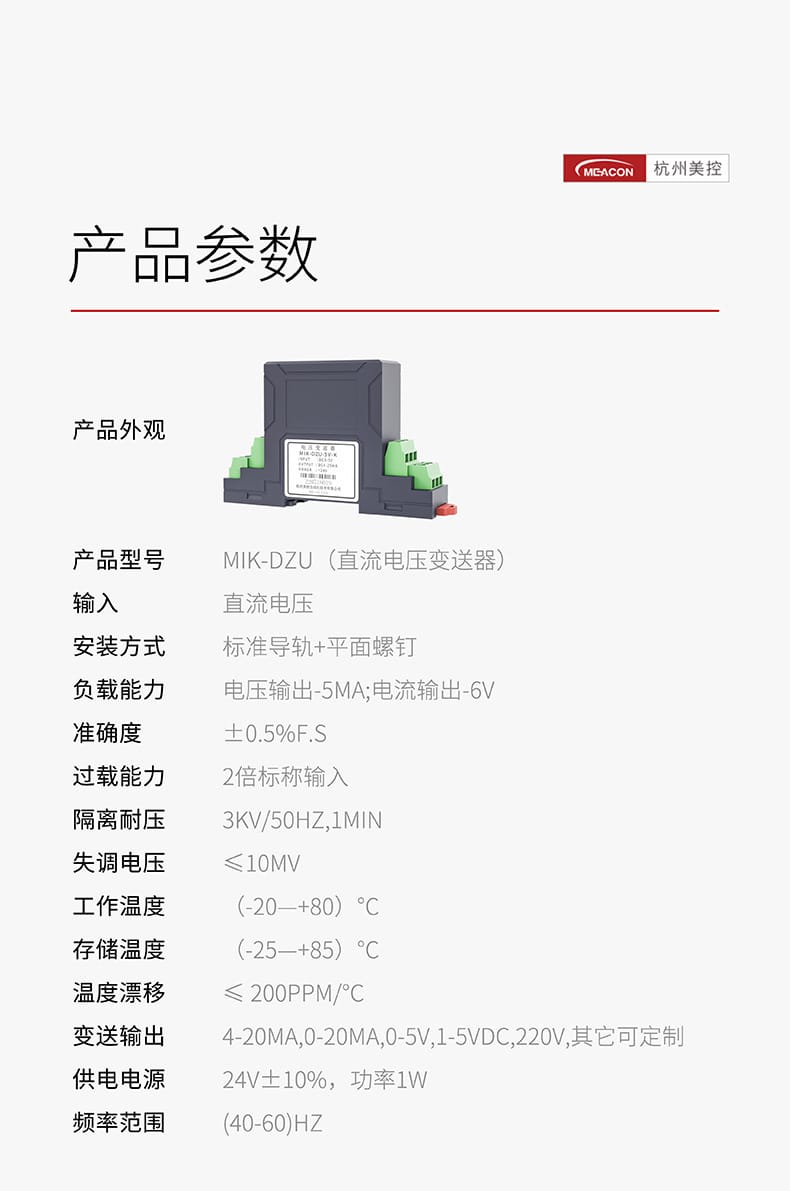

| 参数项 | 技术指标 |
|---|---|
| 产品型号 | MIK-DZU（直流电压变送器） |
| 输入信号 | 直流电压 DC 0-1000V，含 10mV、500mV、1V、10V、1000V 等细分规格 |
| 输出信号 | 4-20mA、0-20mA、0-5V、1-5V、0-10V DC，可定制 |
| 供电电源 | DC24V（V1）、DC15V（V2）、DC12V（V3）、DC5V（V4） |
| 准确度 | ±0.5%F.S |
| 负载能力 | 电压输出 ≥5kΩ；电流输出按回路压降 ≤6V 折算 |
| 过载能力 | 2 倍标称输入 |
| 隔离耐压 | 3KV/50Hz，1min |
| 失调电压 | ≤10mV |
| 温度漂移 | ≤200PPM/℃ |
| 频率范围 | 40-60Hz |
| 参数项 | 技术指标 |
|---|---|
| 工作温度 | -20℃ ~ +80℃ |
| 存储温度 | -25℃ ~ +85℃ |
| 功率消耗 | ≤1W |
| 安装方式 | 标准 35mm 导轨安装 + 平面螺钉固定 |

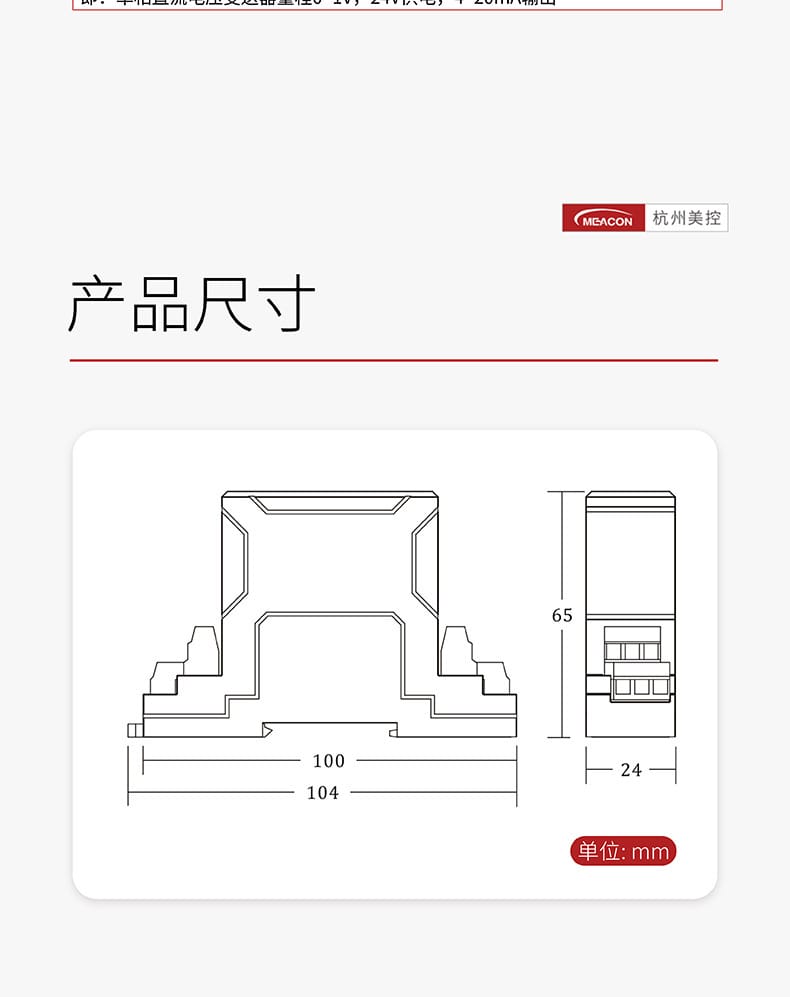

| 产品尺寸 | 65×100×24mm（导轨式），总长 104mm |
| 壳体材料 | ABS 高阻燃壳体 |

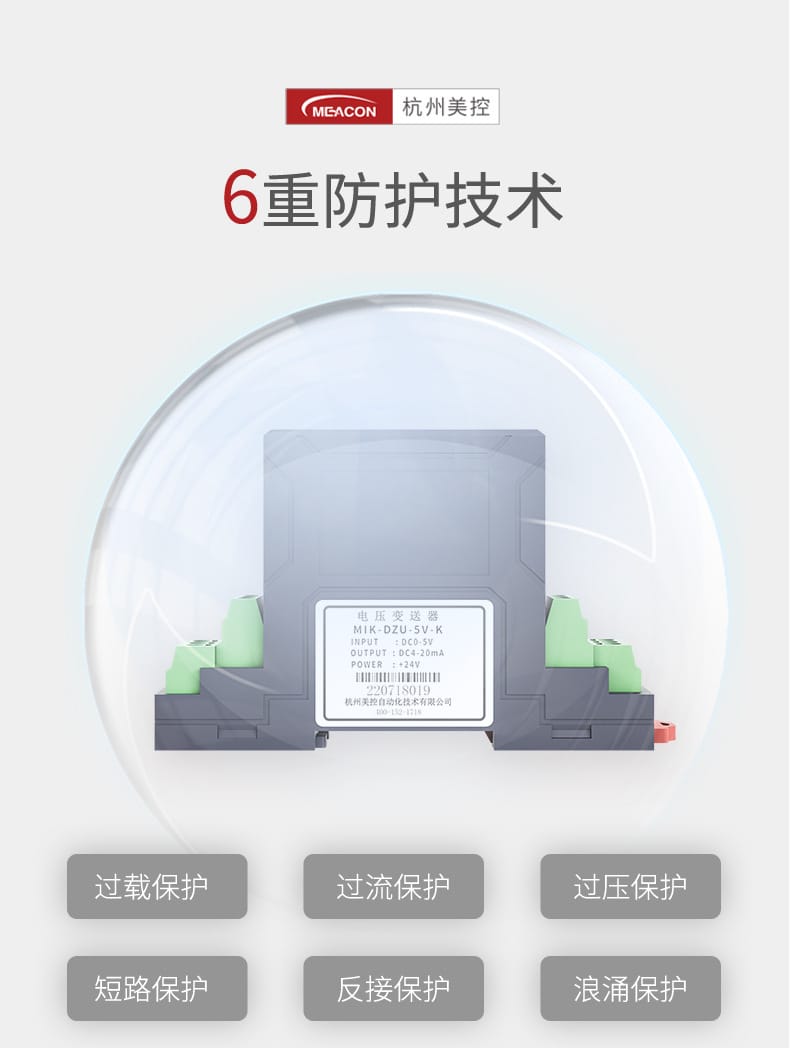

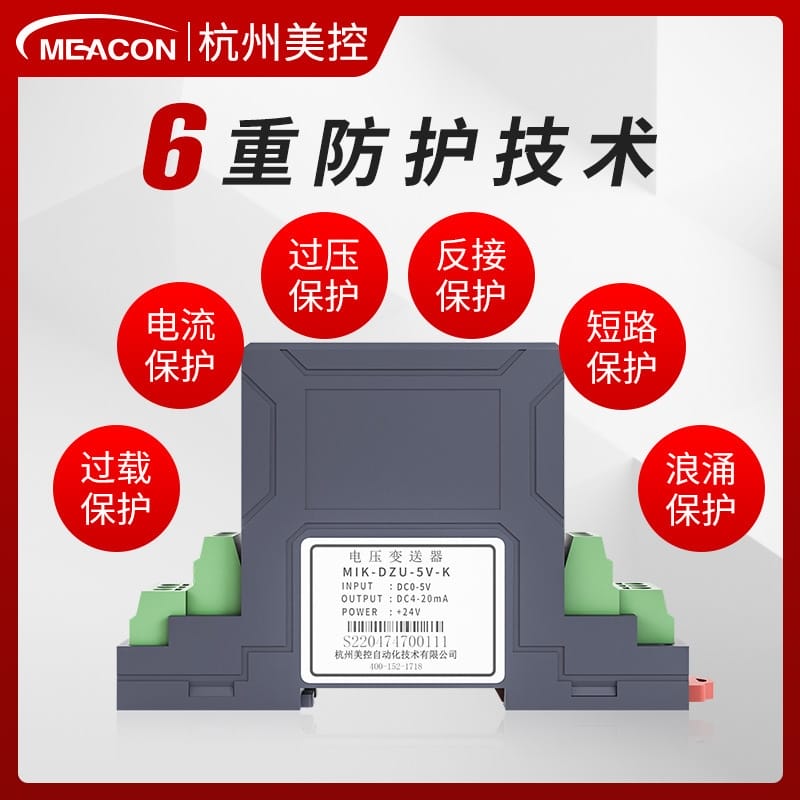

| 防护项目 | 过载、过流、过压、短路、反接、浪涌六重 |

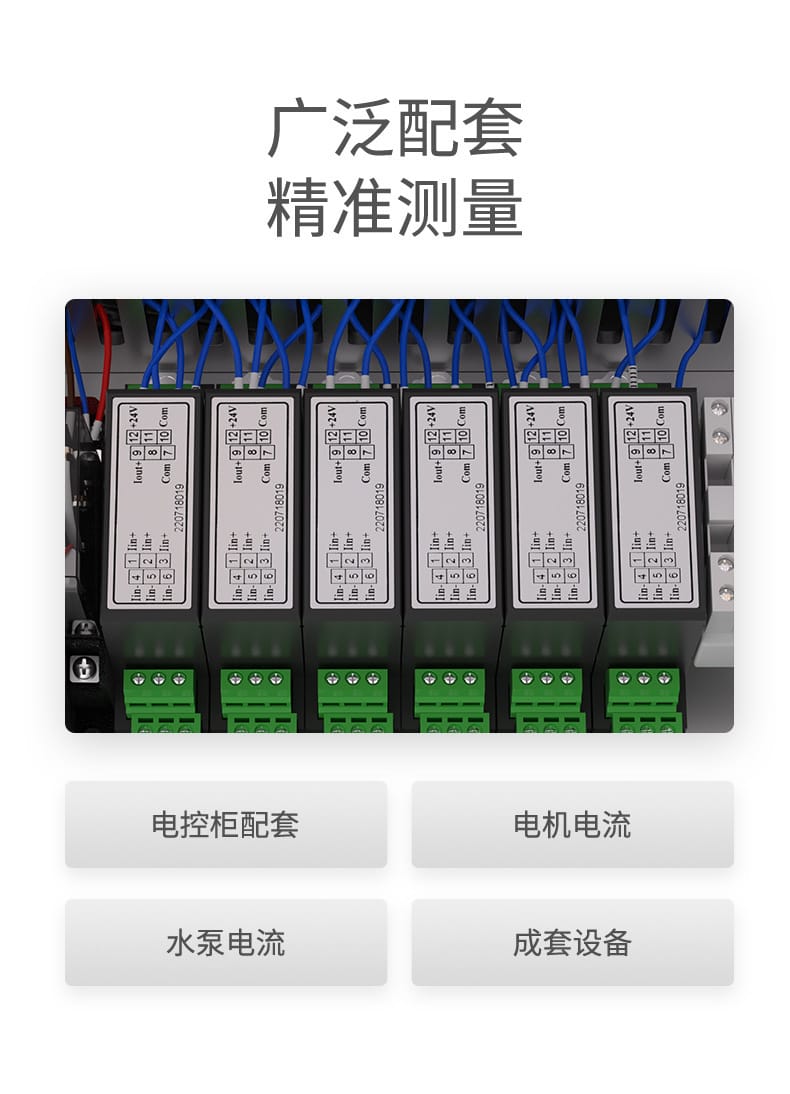

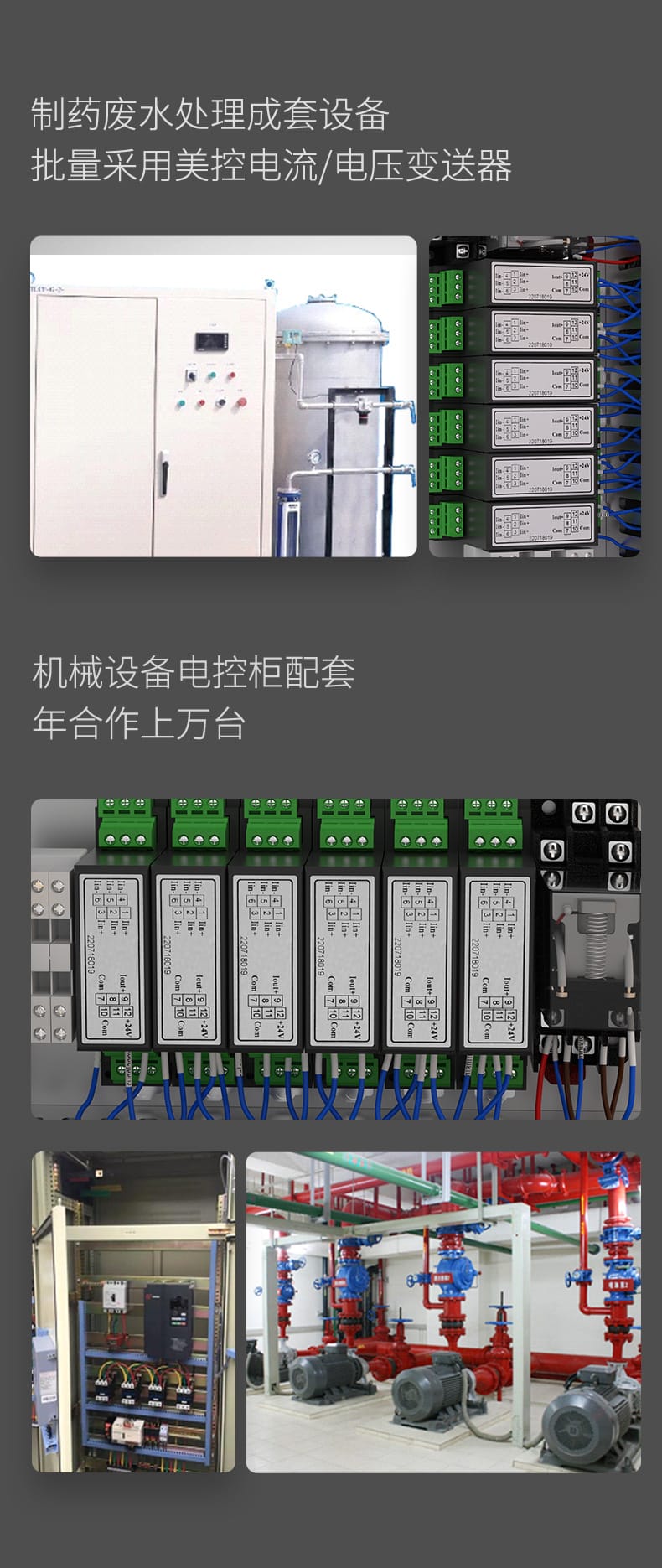

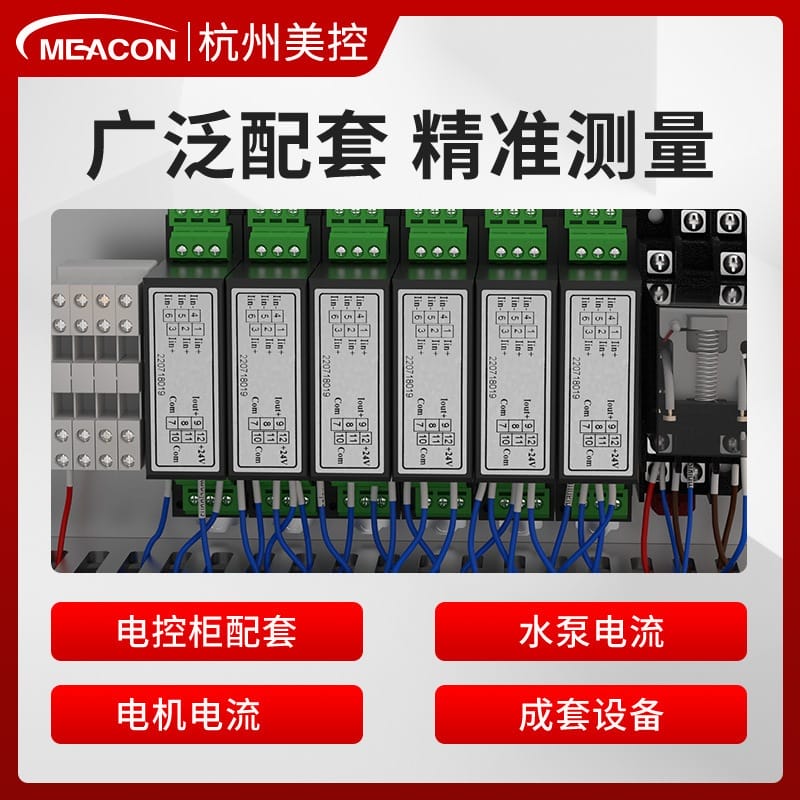

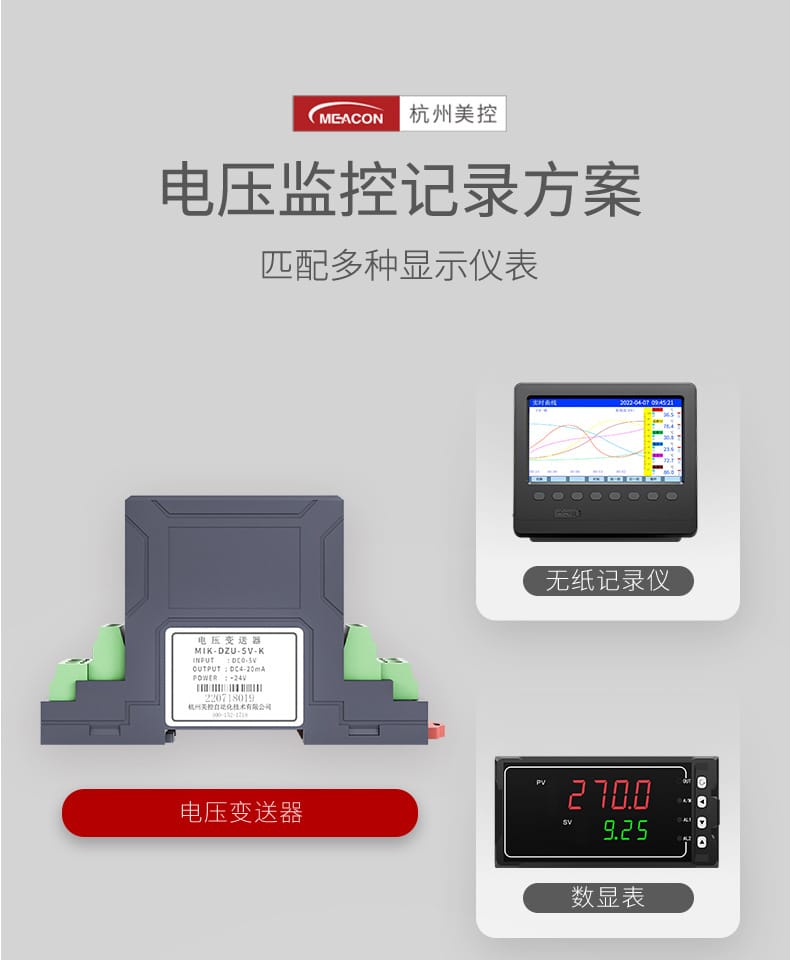

这表用在哪，一句话说就是：凡是需要把一路电压变成标准信号送进控制系统的地方，它都能顶上去。机械设备的电控柜里用它监控电机和水泵电压，环保水处理成套设备上采集直流侧电压，电力那边的直流电源系统和蓄电池组检测也是它。
新能源和电力这两块最近问得多，光伏直流侧电压高，订货时把量程往上说清楚，别拿低压档硬顶。
安装不复杂，麻烦都在细节上。35mm 导轨卡上去，或者用平面螺钉固定，柜里空间紧的走导轨，振动大的地方加螺钉。
有些坑，说明书上不会写得那么直白。电流输出这一路，24V 供电时按式子折算，外部回路总阻抗大致 900Ω 就到顶了，你串的每块表、每段线都算在里面。
我见过有人图省事，把 24V 的变送器和 220V 的中间继电器共一排端子，结果一次误碰就报废了两台。
现场出的问题，翻来覆去就那几种。按下面这个顺序查，比拆开表看电路快得多。
现象一：输出死死卡在 4mA 不动。先拿万用表量变送器输入端子的实际电压，再对一遍铭牌量程。多半是输入回路没接通，或者量程档和现场信号对不上、端子接反。把输入信号和量程对齐，量程选大了就换档或者返厂改。
现象二：PLC 读数和万用表差一截，负载一加偏差更大。先查输出回路串了几块表、PLC 输入阻抗多大、总压降有没有超过 6V。多半是负载电阻超了，24V 供电时回路总阻抗上限就在 900Ω 附近。减少串联负载，或者干脆换成 0-5V、0-10V 电压输出。
现象三：读数跳、飘，变频器一开更明显。先看信号线是不是和动力线走了同一线槽，屏蔽层有没有两头都接地。多半是干扰串进来，或者两端接地形成了环流。信号线单独走，屏蔽单端接地，还压不住就加磁环或换隔离电源。
现象四：夏天下午误差明显变大，早上又正常。先测柜内温度，再确认安装位置有没有贴着发热件。温漂指标是 200PPM/℃，柜温比标定点高出 50℃，光漂移就能累出 1% 上下。把变送器挪到柜内温度低的一侧，或者加风扇散热。
接线前先花两分钟，把铭牌上的量程、供电档位、输出形式和你手上的信号对一遍。这三样里错一样，后面在现场调半天都调不回来。
