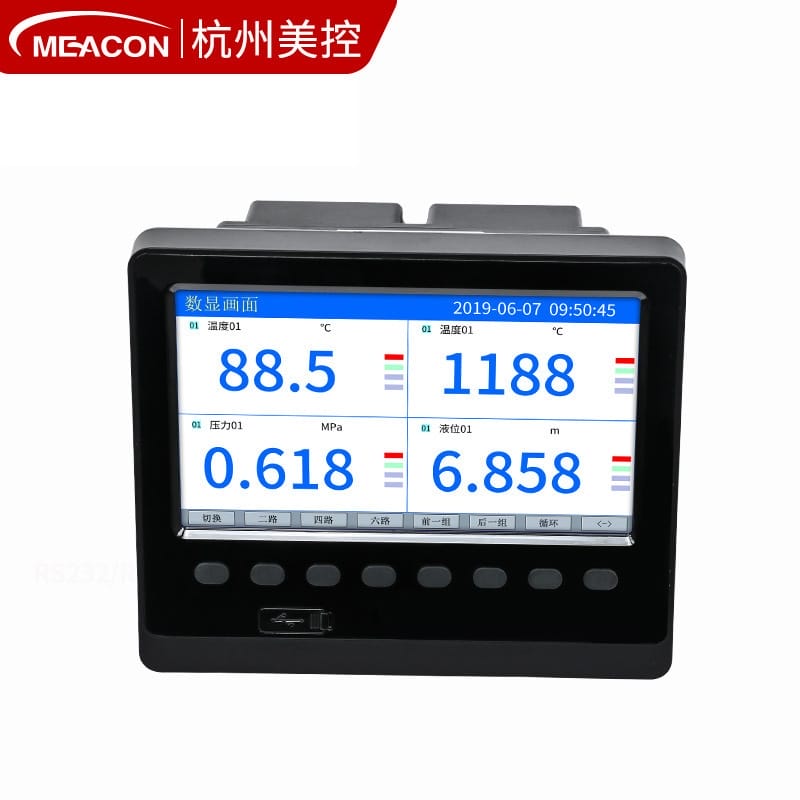

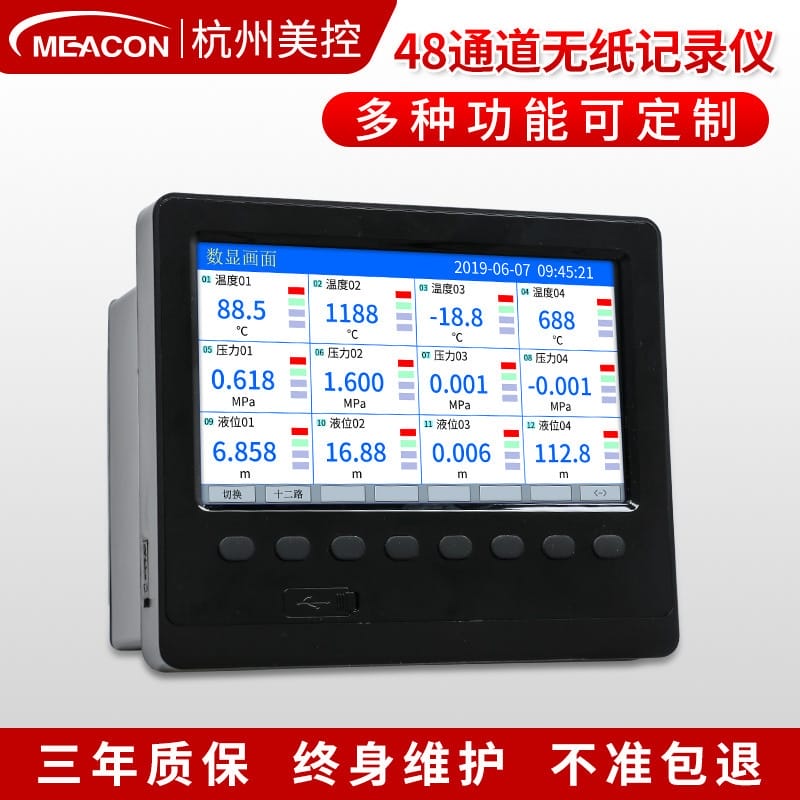

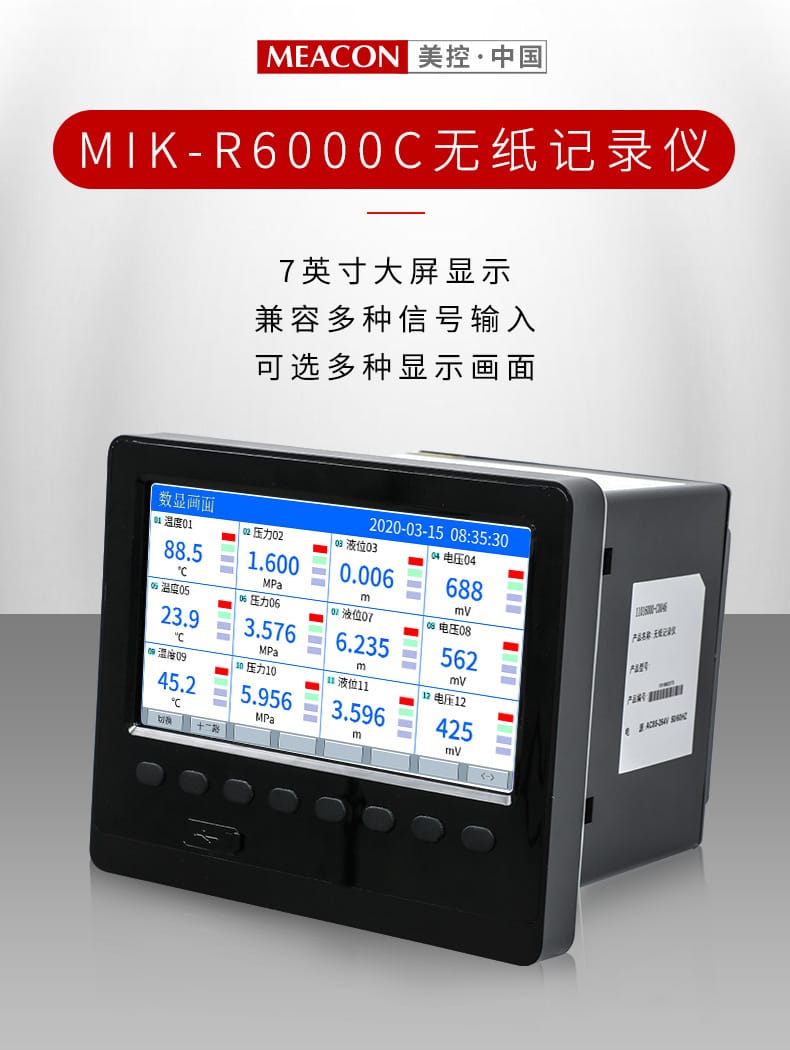

美控 MIK-R6000C 是一台彩屏无纸记录仪，盘装结构，面板开孔 138mm×138mm。它最多能接 48 路信号，电流、电压、热电阻、热电偶可以直接进，不必先用变送器把现场信号统一成 4~20mA。型号代码末尾的 C 表示彩屏版，通道数从 1 路起配，所以单通道记录和多路集中记录用的是同一套硬件平台，只是插了多少块通道板不同。
这篇文章把它的整机能力、接线分区、安装条件和选型口径分开讲，重点在哪些工况下合适、哪些参数会卡住现场使用。

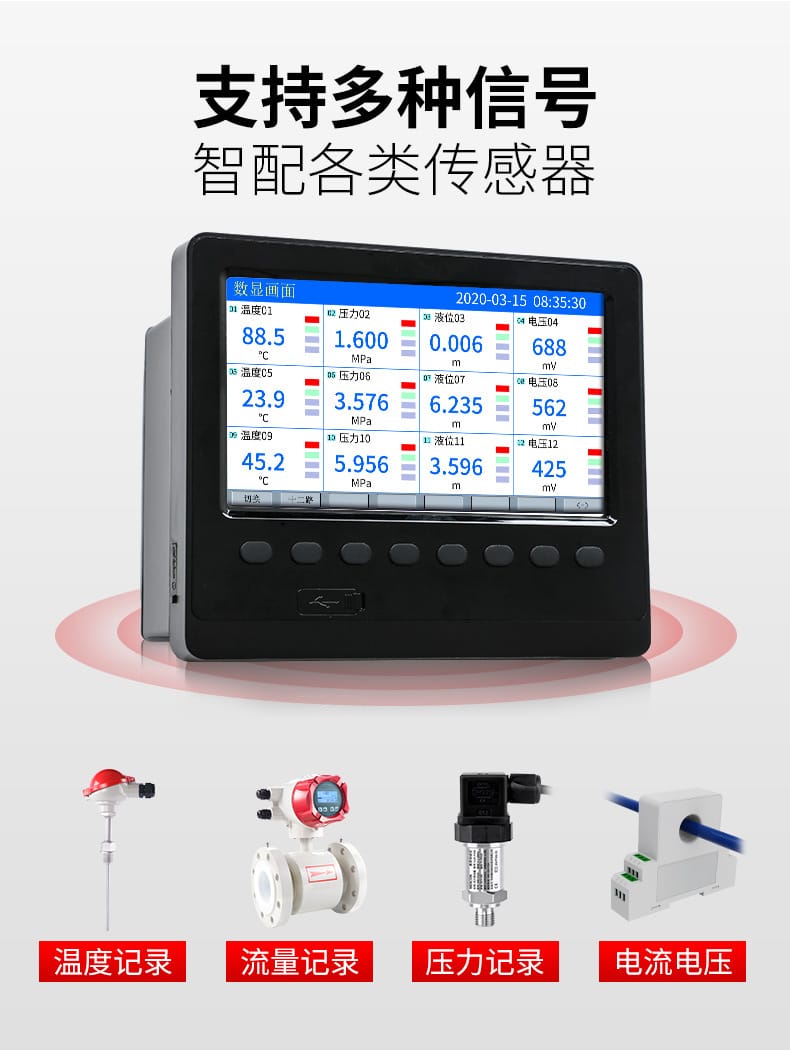

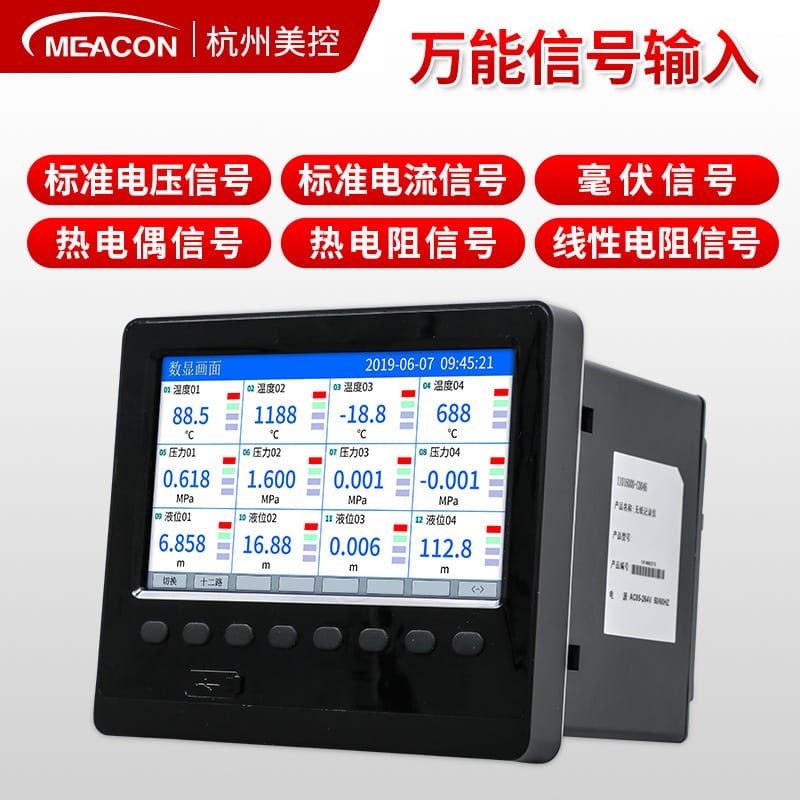

这台表的设计思路是“一次元件直接进”。现场常见的 PT100、K 型热电偶、二线制 4~20mA 变送器，甚至 0~100mV 的微小电压输出，都能接到同一台设备上，省掉了信号转换的中间环节。对改造项目来说，这一点比屏幕大小更实用，因为原来的变送器不一定拆得掉。
记录间隔和采样周期是两回事，别混。采样周期固定 1 秒，记录间隔决定这 1 秒一次的数据隔多久落一次盘。测温度这类慢变量，间隔放到 60 秒甚至 120 秒、240 秒，同样的存储容量能存更长时间；做电机启停或电流冲击分析，就得压在 1 秒或 2 秒档，否则波形只剩几个点。

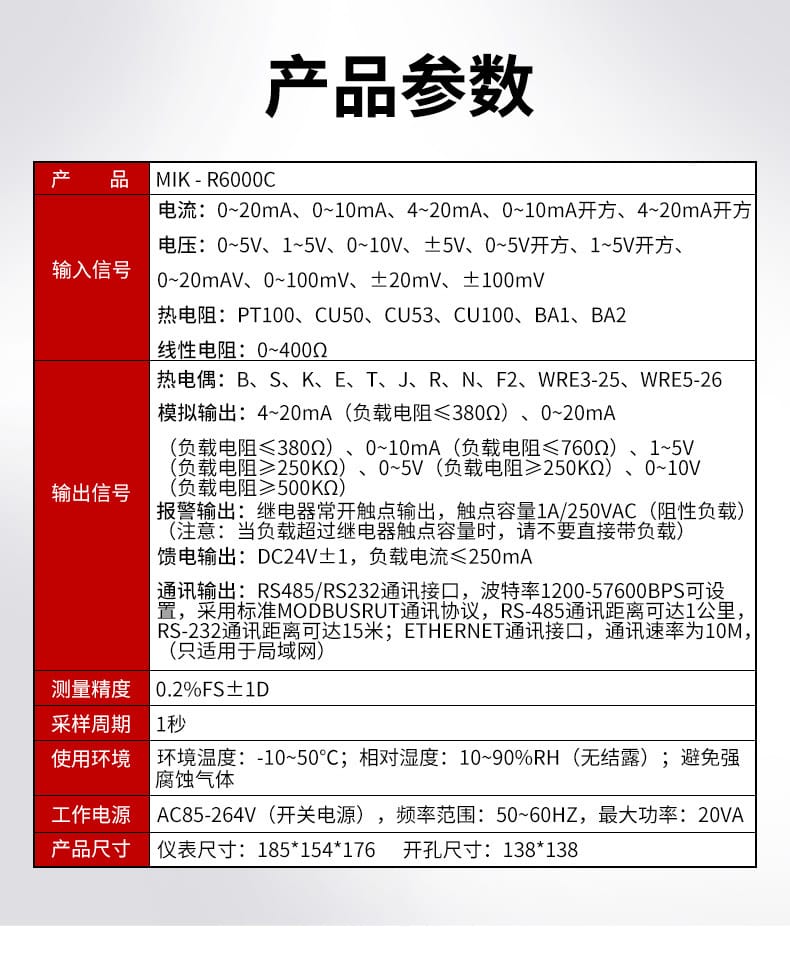

MIK-R6000C 只有这一个型号，但它内部按通道数、报警路数、通讯方式、模拟输出和配电输出分成多种配置。整机共用参数先列清楚，输入输出的细分再单独看。
| 参数项 | 规格 |
|---|---|
| 产品型号 | MIK-R6000C（彩屏版） |

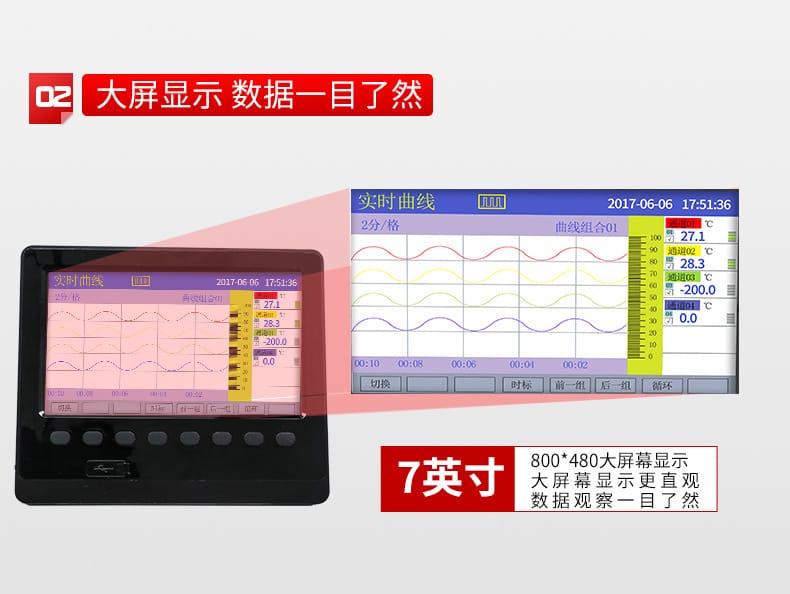

| 显示屏 | 7 英寸彩色液晶屏，分辨率 800×480 |
| 输入通道 | 1~48 路可选 |
| 输入信号类型 | 33 种 |
| 测量精度 | 0.2%FS±1D |
| 采样周期 | 1 秒 |
| 记录间隔 | 1、2、4、6、15、30、60、120、240 秒，共 9 档 |
| 工作电源 | AC85~264V 开关电源，50~60Hz，最大功率 20VA |
| 使用环境 | -10~50℃，相对湿度 10~90%RH 无结露 |
| 仪表尺寸 | 185×154×176mm，开孔尺寸 138×138mm |
33 种信号由五类构成：电流 5 种、电压 10 种、热电阻 6 种、热电偶 11 种、线性电阻 1 种。开方信号是给差压流量计准备的，0~10mA 开方和 4~20mA 开方各自对应不同的变送器输出习惯。mV 档位看着冷门，但有些氧探头、称重传感器的输出就在这个范围。
| 信号类别 | 可接类型 |
|---|---|
| 电流 | 0~20mA、0~10mA、4~20mA、0~10mA 开方、4~20mA 开方 |
| 电压 | 0~5V、1~5V、0~10V、±5V、0~5V 开方、1~5V 开方、0~20mV、0~100mV、±20mV、±100mV |
| 热电阻 | PT100、CU50、CU53、CU100、BA1、BA2 |
| 热电偶 | B、S、K、E、T、J、R、N、F2、WRE3-25、WRE5-26 |
| 线性电阻 | 0~400Ω |
模拟输出和报警输出是选配件，订货时要写进型号代码。模拟输出的带载能力分档明显，0~10mA 能带到 760Ω，而 4~20mA 和 0~20mA 只到 380Ω，接长距离线路前先算一下回路总电阻。
| 输出项 | 规格 |
|---|---|
| 模拟输出 | 4~20mA、0~20mA（负载≤380Ω）；0~10mA（负载≤760Ω）；1~5V、0~5V（负载≥250KΩ）；0~10V（负载≥500KΩ） |
| 报警输出 | 继电器常开触点，容量 1A/250VAC，阻性负载 |
| 馈电输出 | DC24V±1，负载电流≤250mA |
| 通讯接口 | RS485 或 RS232，波特率 1200~57600BPS，MODBUS-RTU 协议；以太网口 10M，仅适用局域网 |
它的定位是中低速过程量的连续记录，测点从一两路到几十路都有落点。热处理炉、烘干线、注塑机、锅炉房、水处理加药间这类场合，温度压力流量变化不快，精度要求 0.2%FS 已经够用，机身又没有复杂的上位机依赖，U 盘拔下来就能把数据带走。
有几种工况不适合交给它。强腐蚀气体环境写在使用环境之外，现场有酸雾、氯气就得加装防护柜。测点超过 48 路或者要求毫秒级同步采样的高速过程，得换别的采集方案。需要防爆认证的场合也不在它的覆盖范围内。选它之前先确认这三条，比事后加设备省事。

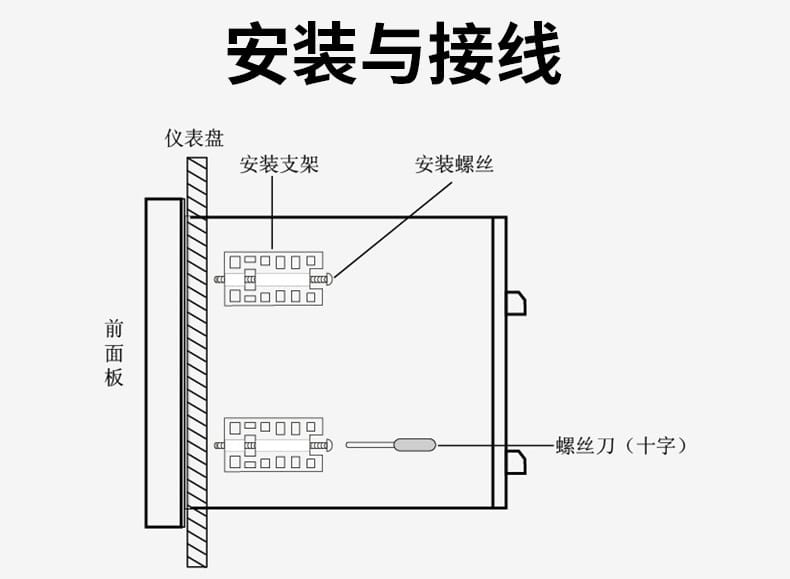

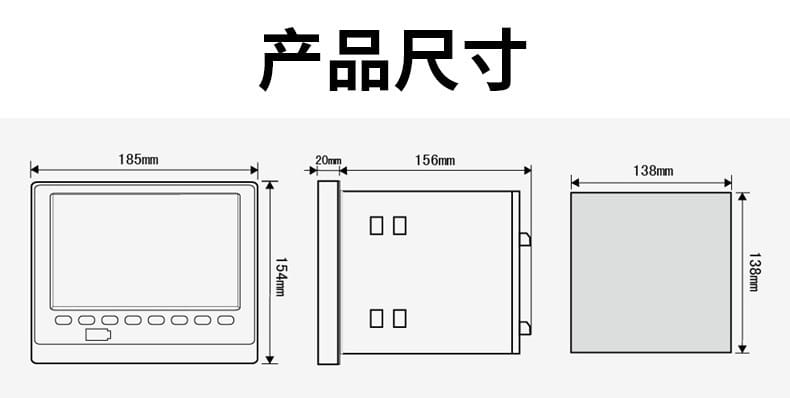

安装方式是仪表盘嵌入式，配安装支架和螺丝固定。开孔按 138mm×138mm 标准方形切，机身含接线端子总深约 176mm，柜内要留出接线和走线的空间，别贴着背板装。

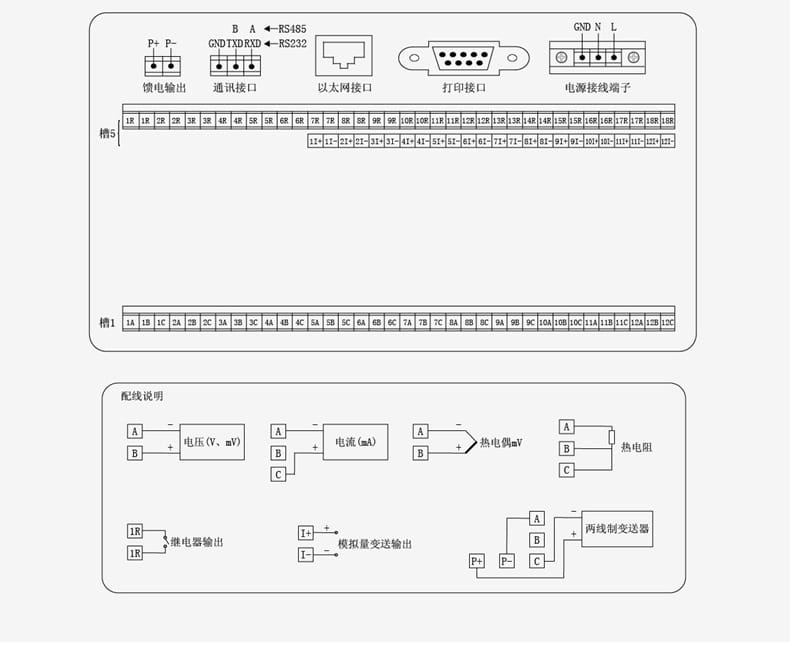

| 端子 | 接线说明 |
|---|---|
| 信号输入 | 槽 1~8 接电流信号（I+/I-）；槽 9~12 接电压、热电阻、热电偶（A/B/C） |
| 继电器输出 | R1~R18，常开触点 |
| 模拟量输出 | 对应通道的变送输出 |
| 通讯 | RS485 接 A/B，RS232 接 TXD/RXD/GND，另有以太网口 |
| 馈电输出 | DC24V 配电，供二线制变送器使用 |
| 电源端子 | AC220V 输入，L/N/GND |

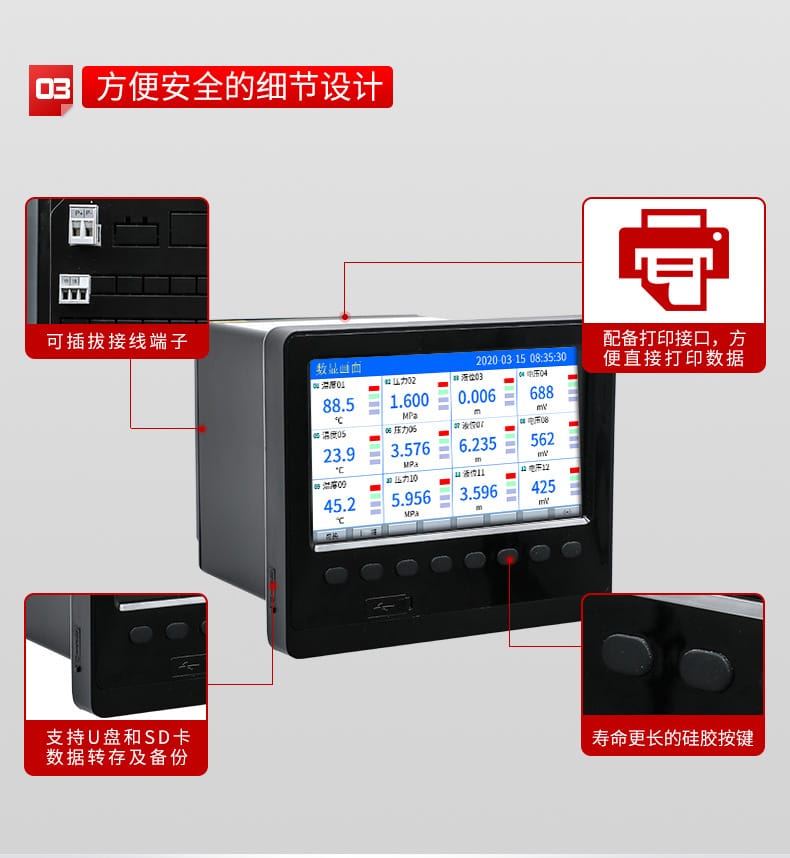

| 打印接口 | 标准打印接口，可直接打印数据 |
电压信号是高阻输入，信号源本身带载能力弱的时候不会拉低读数，但长线引入的干扰也更容易进通道，屏蔽层单端接地即可，两端都接反而容易形成环流。
以太网口是 10M 速率，只适合局域网内查看数据，别把它接到公网或跨网段的路由器上。随机附带 U 盘和上位机软件，数据导出后可以在电脑上直接生成曲线，不用另外买授权。

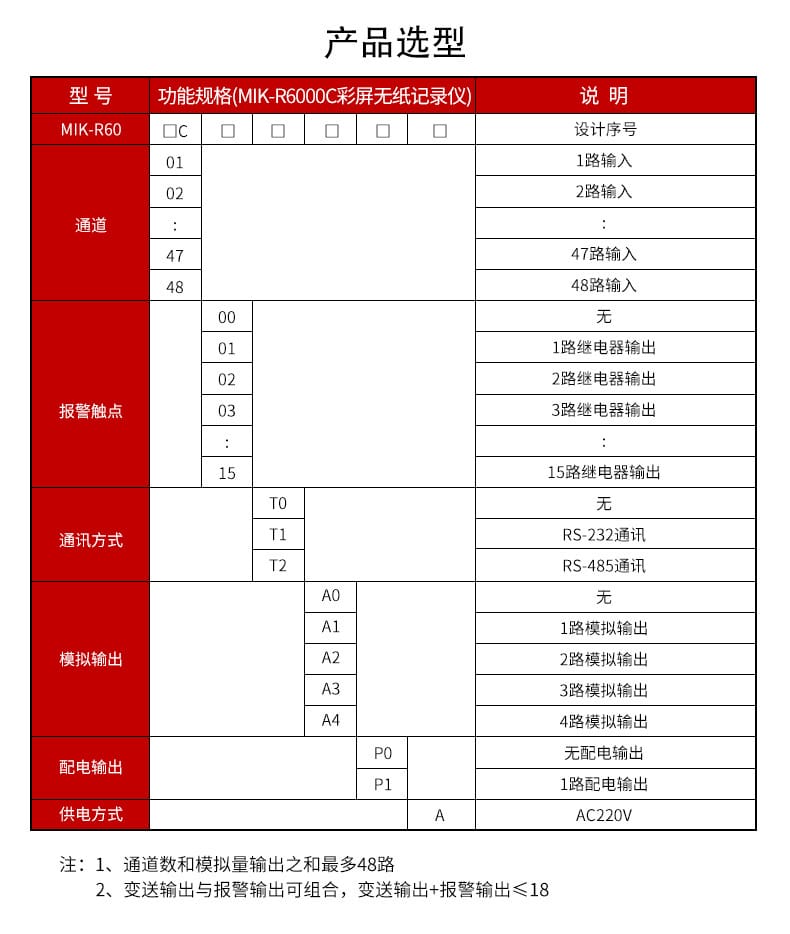

MIK-R6000C 的型号代码分段填写，通道数、报警路数、通讯方式、模拟输出、配电输出逐项确定，任何一项漏填都会按默认值走。以下按常见场景对应到具体配置。
| 型号代码段 | 说明 | 可选范围 |
|---|---|---|
| MIK-R60C | 设计序号，C 为彩屏版 | 固定 |
| 通道数 | 输入通道数量 | 01~48 路 |
| 报警触点 | 继电器报警输出 | 00~15 路 |
| 通讯方式 | 通讯接口 | T0 无、T1 RS232、T2 RS485 |
| 模拟输出 | 变送输出通道 | A0~A4，对应 0~4 路 |
| 配电输出 | DC24V 馈电 | P0 无、P1 一路 |
通道数与槽位分组是连在一起看的。槽 1~8 走电流，槽 9~12 走电压、热电阻和热电偶，如果整机全部接 4~20mA，就按 8 路一槽往上加；如果混接温度点和电流点，要先算清楚温度点占掉哪几个槽，再倒推能留出多少路电流通道。这一步在报价阶段确认掉，比到货后调板子省事得多。
