美控MIK-401Y是一款磁电隔离型信号隔离器，按功能也可以叫它电流电压隔离模块。输入输出覆盖4~20mA、0~20mA、0~5V、0~10V几档常用工业信号，24VDC供电，厚度12.7mm，卡在标准DIN导轨上。它解决的问题很具体：现场仪表的信号线一旦和控制柜直接连上，地电位差、变频器干扰、多点接地形成的环流就会顺着这条线跑进PLC的模拟量通道。MIK-401Y把这根线从电气上断开，让信号以数值不变的方式过去。

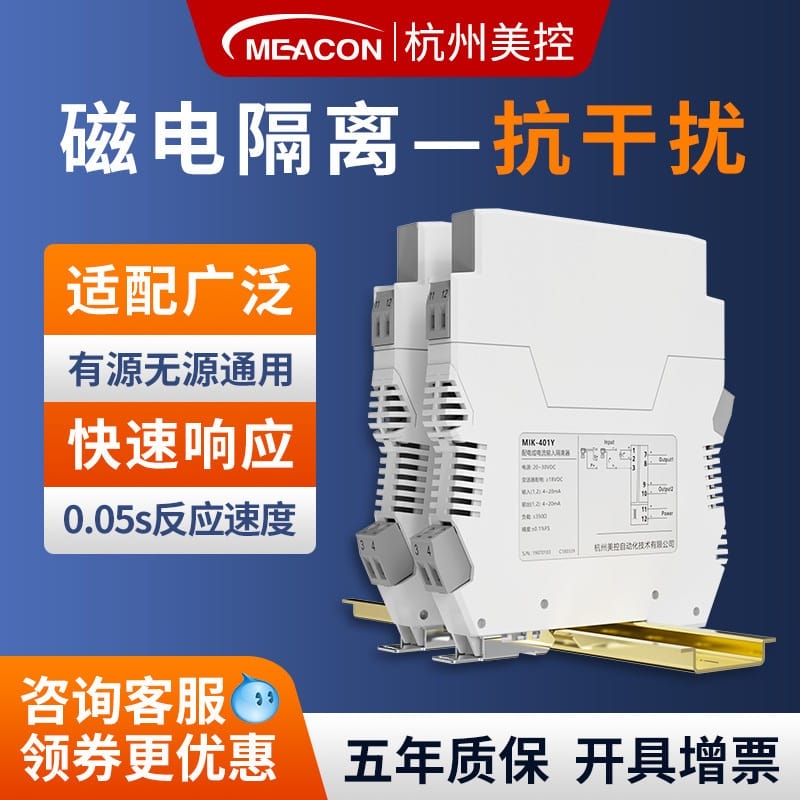

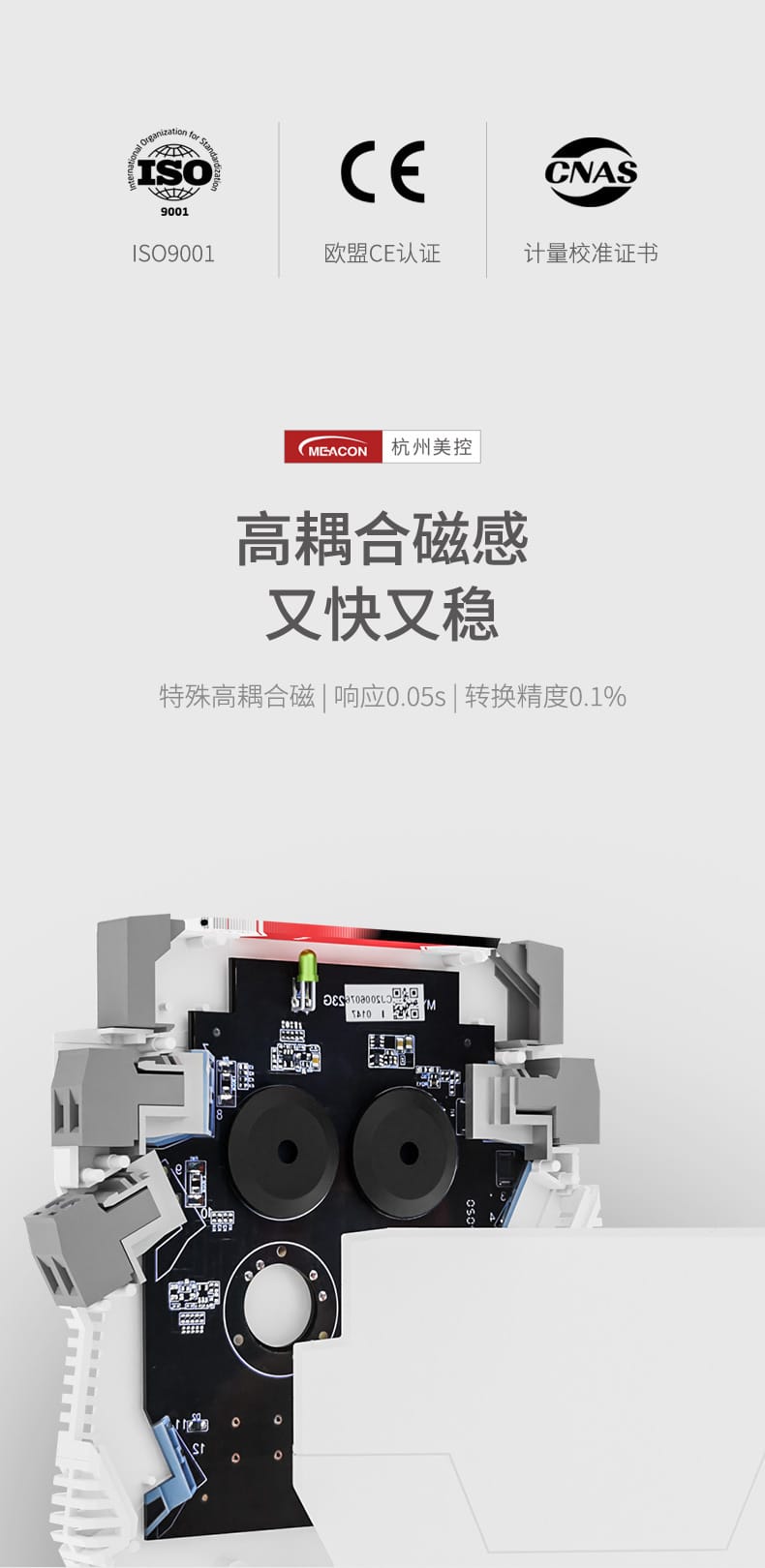

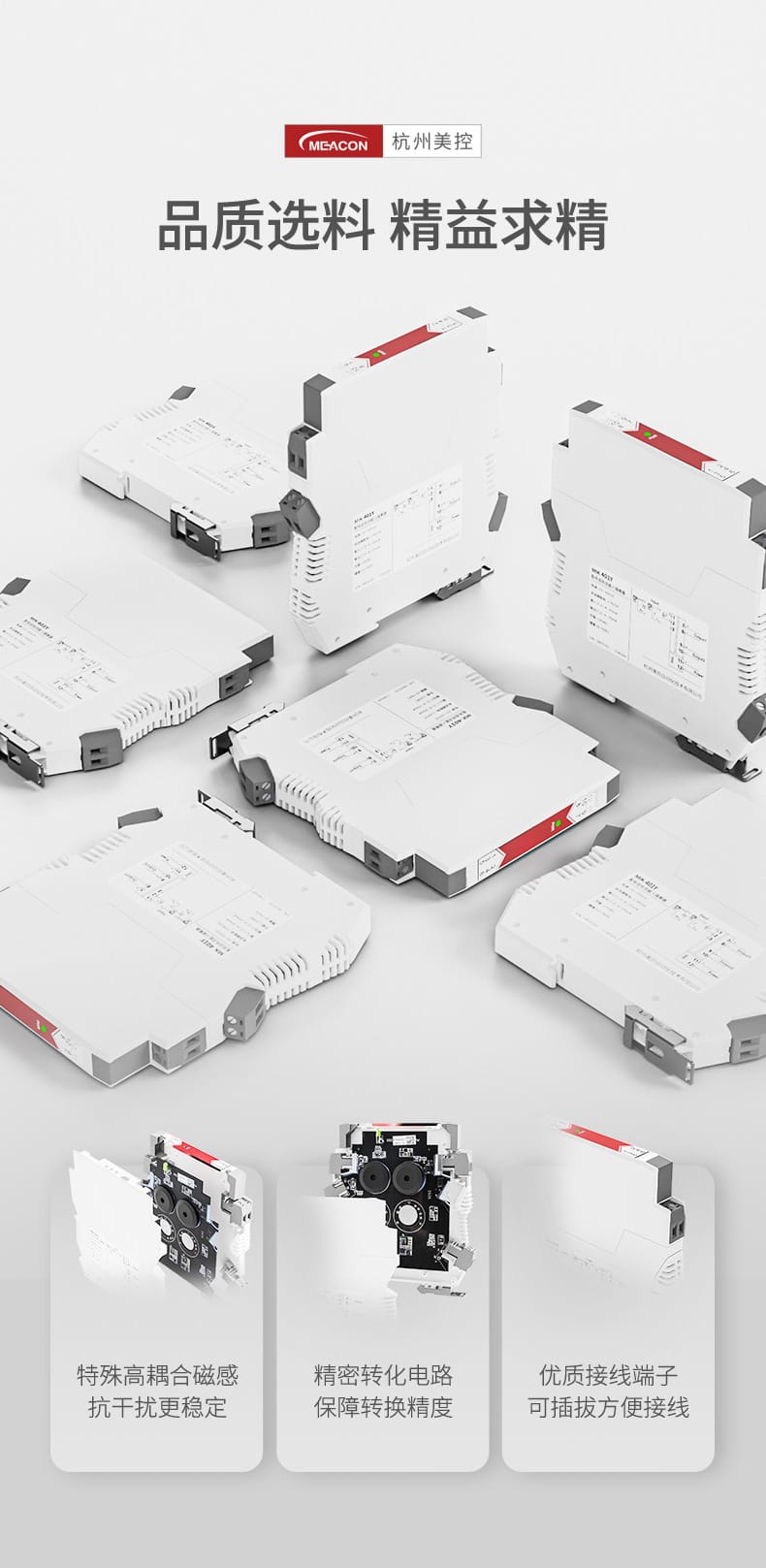

隔离方式决定了这台表适合什么场合。MIK-401Y采用特殊的高耦合磁感结构做磁电隔离，输入、输出、电源三者之间的介电强度为1500VAC，响应时间≤50ms（10~90%满量程）。同一系列里还有一款MIK-602S走光电隔离路线，响应时间≤0.5s。这不是谁替代谁的关系，而是两条路线对应两类信号：温度、液位、缓慢变化的压力这类被测量本身分钟级才动一次，光电隔离的速度够用；流量脉动、压力波动、要参与闭环调节的回路，50ms和500ms的差别会直接体现在调节品质上，这时选MIK-401Y的磁电隔离。

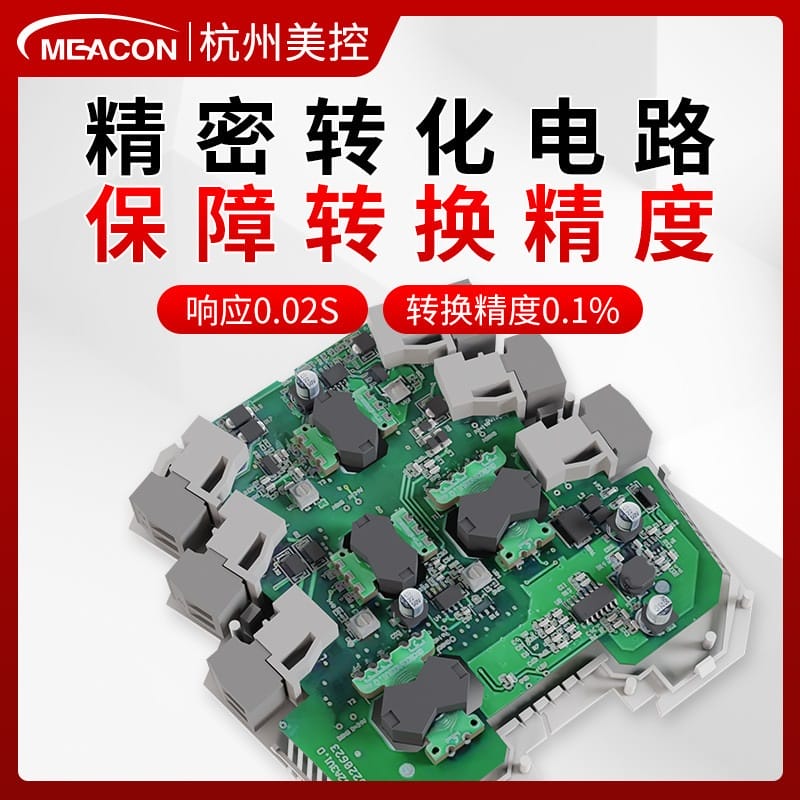

精度和温漂是第二个判断点。转换精度±0.1%FS，对4~20mA来说相当于16mA量程上的±0.016mA，多数PLC模拟量通道的分辨率比这个值粗，隔离器本身不会成为系统误差的主导项。温度漂移±0.05%FS/10℃（最大）这个数字平时不显眼，但电控柜内不通风时，夏季柜温从25℃升到55℃是常事，附加误差约0.15%FS，已经和精度同一量级，散热条件差的柜子要把这一笔算进去。

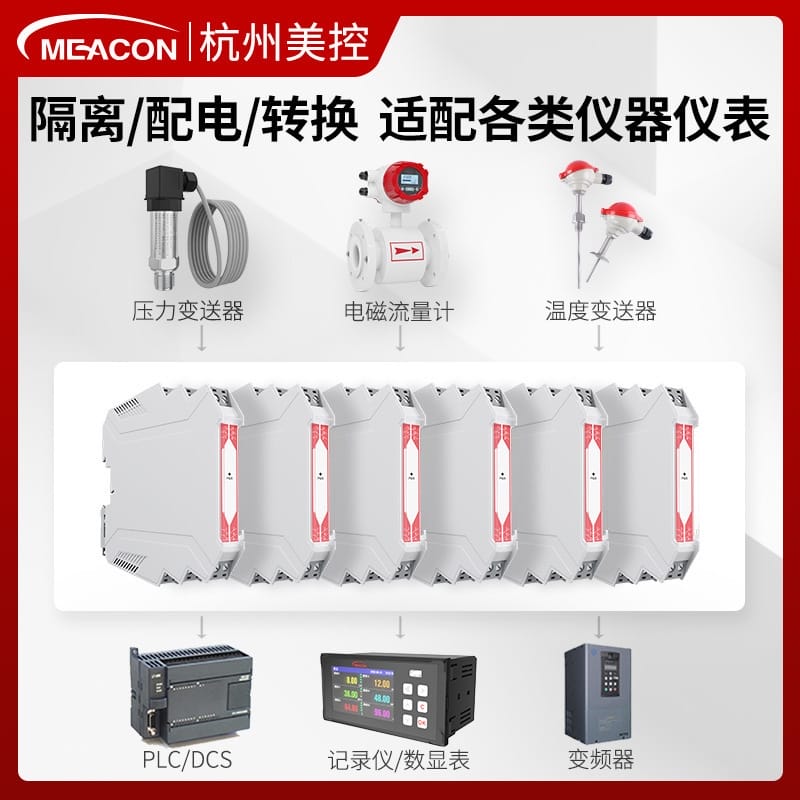

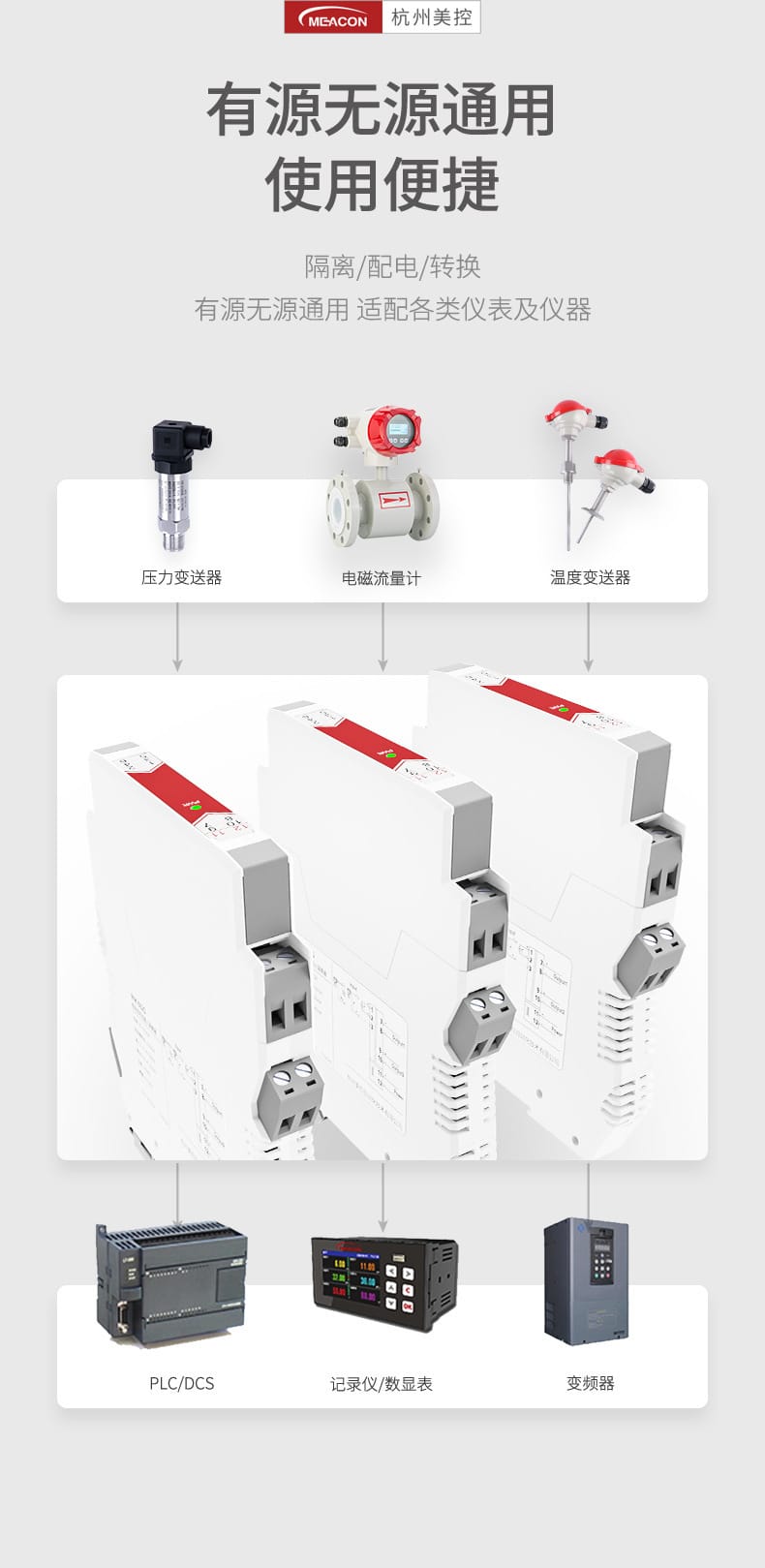

有源无源通用是这款产品在现场被接受度高的原因之一。两线制变送器需要隔离器提供配电，四线制仪表只要隔离和转换，一台MIK-401Y都能接，不用为两种接法备两种型号。厂家给出的质保是五年，公布的返修率低于0.1%。

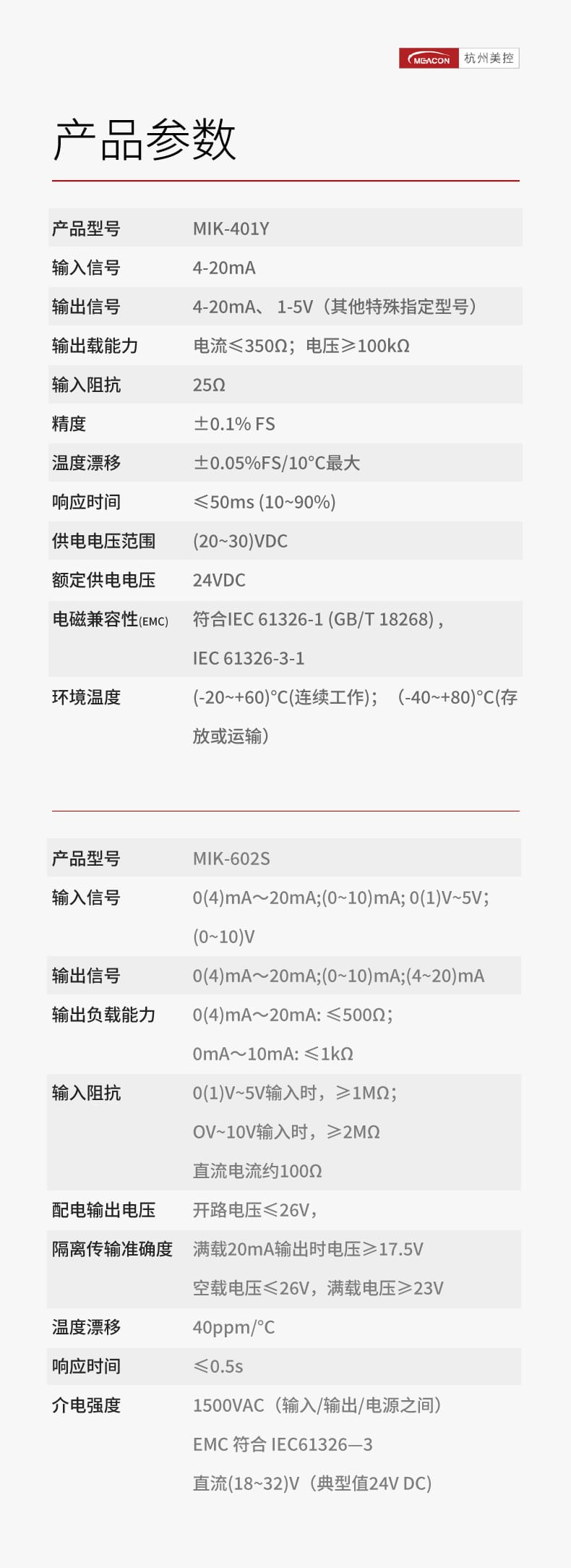

参数按信号、电气、环境与物理三组列出。表里没有穷举的输入输出组合可以定制，订货时按实际需要写清楚。
| 参数项 | MIK-401Y 规格 |
|---|---|
| 隔离方式 | 磁电隔离 |
| 输入信号 | 4~20mA、0~20mA、0~5V、0~10V（可定制） |
| 输出信号 | 4~20mA、0~20mA、0~5V、1~5V、0~10V（可定制） |
| 输入阻抗 | 电流输入 25Ω；电压输入 ≥1MΩ |
| 输出负载能力 | 电流输出 ≤350Ω；电压输出 ≥100kΩ |
| 转换精度 | ±0.1%FS |
| 温度漂移 | ±0.05%FS/10℃（最大） |
| 响应时间 | ≤50ms（10~90%） |
| 电气参数项 | 规格 |
|---|---|
| 供电电压范围 | (20~30)VDC |
| 额定供电电压 | 24VDC |
| 变送器配电电压 | ≥18VDC（开路电压≤26V，满载20mA时≥17.5V） |
| 介电强度 | 1500VAC（输入/输出/电源之间） |
| 电磁兼容性 | 符合 IEC 61326-1、IEC 61326-3-1（GB/T 18268） |
电流输出负载能力≤350Ω，这个值要把回路里所有负载加在一起算：DCS或PLC的采样电阻、安全栅、记录仪输入电阻都在里面。电压输出的要求相反，负载必须≥100kΩ，接上低阻负载会把读数拉低。变送器配电电压≥18VDC，满载20mA时端子电压不低于17.5V，给两线制变送器供电时导线本身的压降要留够余量，线路越长越要提前算。

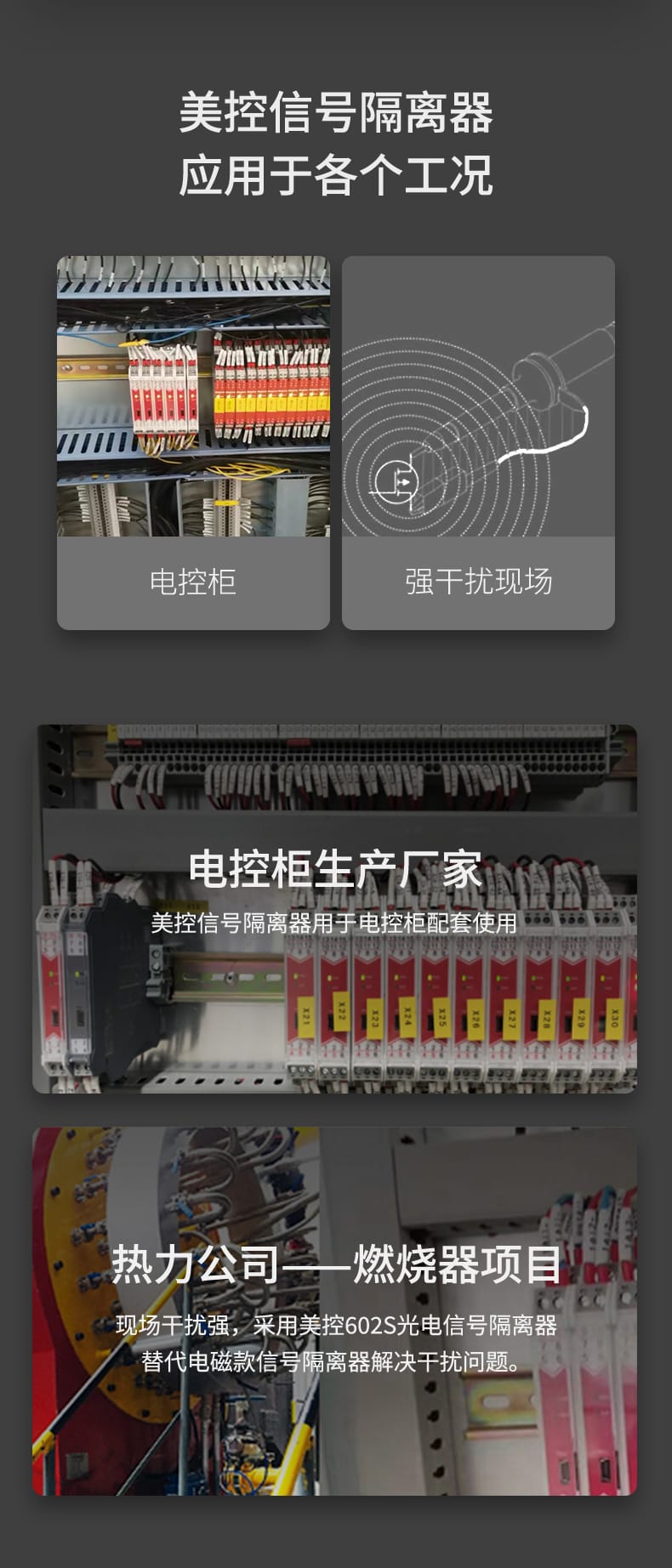

MIK-401Y出现最多的地方是电力能源与石油化工的控制柜。热力公司的燃烧器项目、锅炉控制系统里，现场的温度变送器、压力变送器与DCS之间通常要加一道隔离，原因是锅炉房和电子间的接地网不在同一个点上，地电位差会直接变成模拟量通道上的漂移。石油化工的过程控制回路要求更严，DCS或PLC的每一路模拟量输入前加隔离器是常见做法，既切断地环路，也拦住现场侧的故障窜进卡件。
智能制造产线上的用法略有不同。产线设备启停频繁，变频器、伺服驱动器就在同一排电柜里，仪表信号线如果和动力线平行敷设，干扰会以共模形式进入模拟量通道，隔离器装在靠近卡件的位置，作用是把这段耦合进来的共模电压挡住。另一类场合是信号转换：现场仪表输出0~10V，而PLC只接受4~20mA，或者反过来，用一台隔离器同时完成转换和隔离，比中间加转换模块再把两者串起来省位置，也少一个故障点。

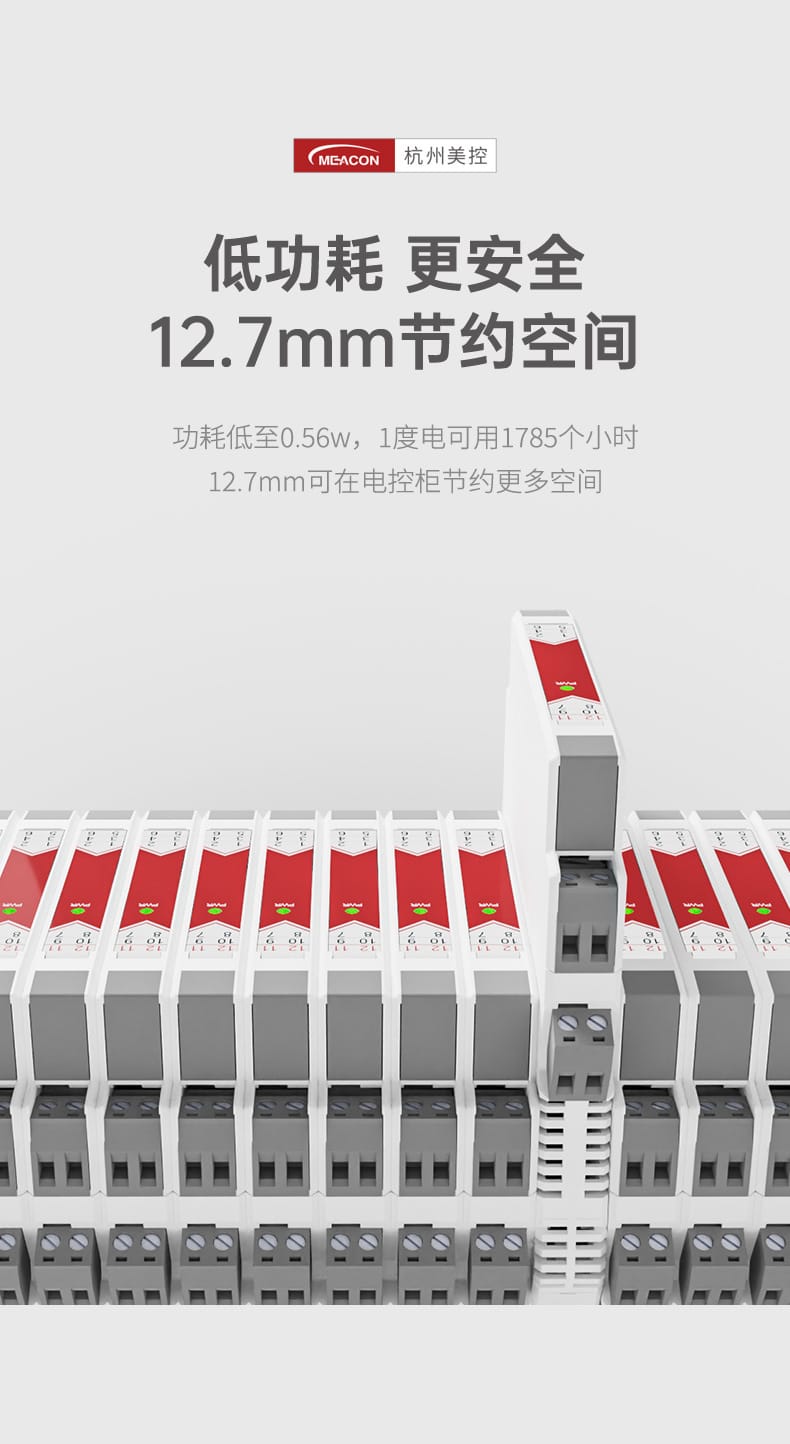

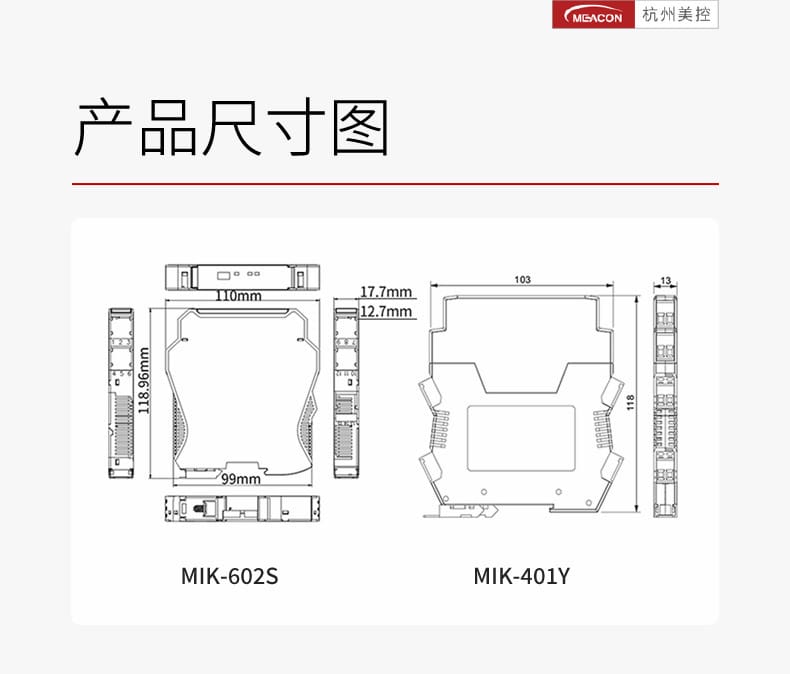

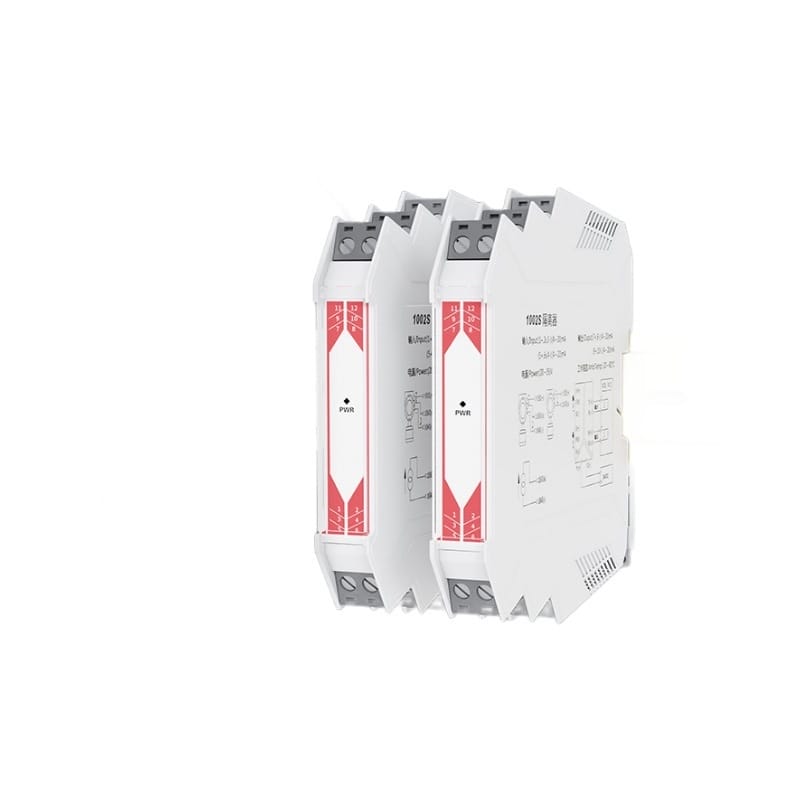

MIK-401Y按标准DIN导轨安装，外形99mm × 110mm，厚度12.7mm，柜内排布时上下留出一段自然对流空间即可，不需要额外配散热件。环境条件写得很明确：连续工作温度-20~+60℃，相对湿度≤95%RH且不得凝露，存放和运输温度可到-40~+80℃。柜内温度长期贴着60℃上限的场合，要么改善通风，要么把隔离器从发热元件旁边挪开。
供电这一项有明确范围：额定24VDC，允许20~30VDC波动。开关电源选型时把同一排隔离器的总电流算进去，按每台约23mA估，二十台不到0.5A，对电源余量的要求并不高，但同一电源上如果还挂着变送器配电回路，那部分电流要另外加。
电流输出的负载上限350Ω是最容易出问题的一项。回路里除了PLC的采样电阻，还可能串着记录仪、安全栅和长距离导线的电阻，累加超过350Ω之后输出会带不动，表现是满量程处读数偏低，而不是整条曲线平移，排查时不要只怀疑仪表。电压输出则相反，要求负载≥100kΩ。
电磁兼容按IEC 61326-1和IEC 61326-3-1（GB/T 18268）考核，这只能说明产品通过了标准规定的试验，不等于现场一定不出问题。隔离器挡的是通道上进来的共模干扰，挡不住从电源侧串进来的干扰。同一排导轨上如果有大功率接触器，或者变频器输出线紧贴信号线敷设，仍要按常规做屏蔽和单点接地，不能指望隔离器把这些问题全部兜住。
选型要回答三个问题：这台表给谁用、信号怎么走、要不要配电。信号变化快、参与闭环调节的回路，比如流量和压力脉动信号，优先选磁电隔离的MIK-401Y，50ms的响应速度对调节回路不构成负担。温度、液位这类缓慢变化的监测点，光电隔离的MIK-602S够用，代价是0.5s的响应时间，静态读数和控制动作都不会因此受影响。两者的输入输出制式与安装方式一致，同一面柜里混装不会造成接线习惯上的混乱。

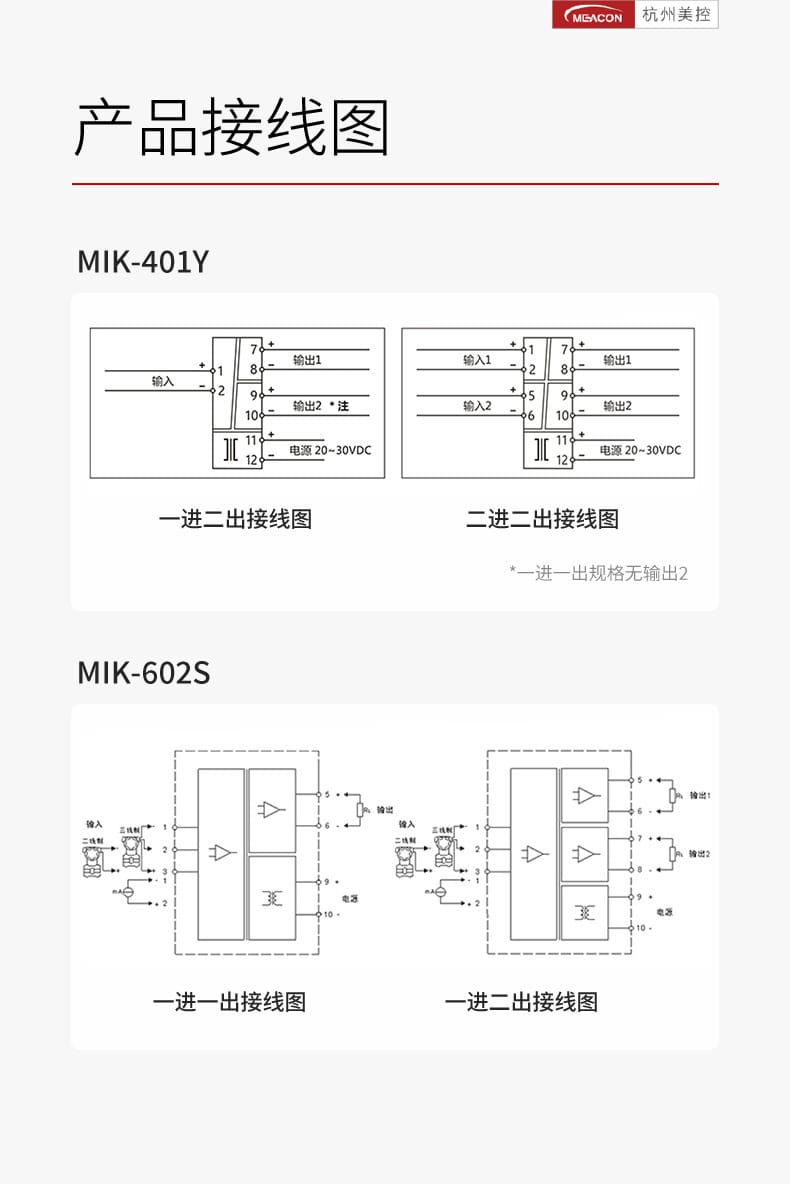

接两线制变送器时，选带配电功能的用法，输入4~20mA，输出送PLC通道仍是4~20mA，配电和隔离一次完成。接四线制仪表时只做隔离与转换，不需要配电。现场是0~10V输出、传输距离又长的情况，更稳妥的做法是在变送器附近先转成4~20mA再远传，到控制柜侧用一台隔离器还原成卡件需要的信号制式。通道数确定后，按每台约23mA估算整排功耗，再回头核对24VDC电源的容量。

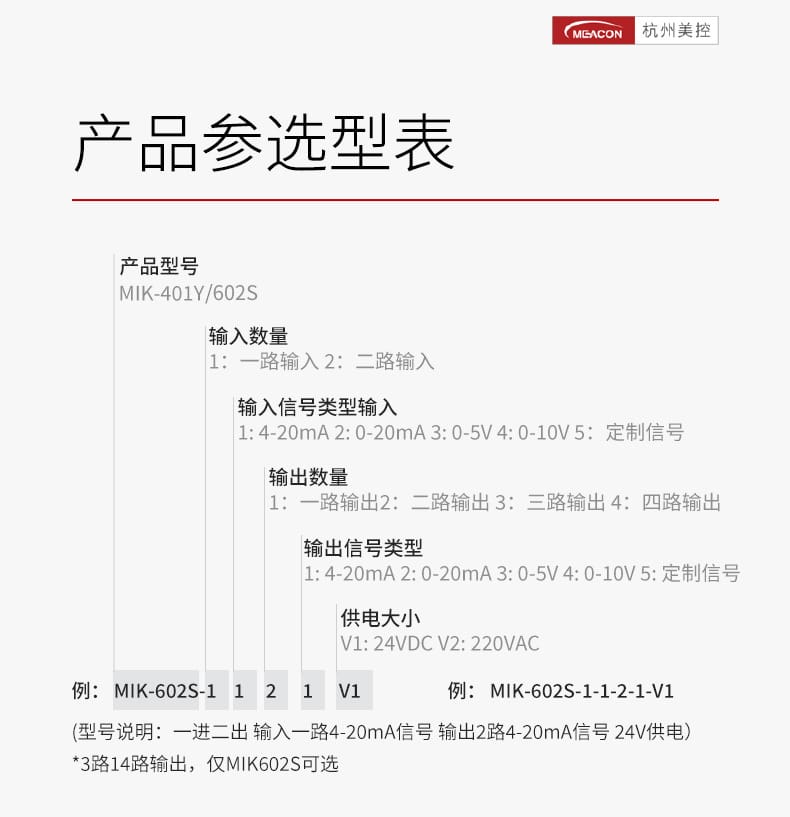

下单前把输入信号制式、输出信号制式、是否需要配电、供电电压这四项写清楚。0~10V和4~20mA都叫“标准信号”，只写“标准信号”是最常见的返工原因；同样，“4~20mA输入”还要说明是两线制还是四线制，这一点直接决定接线端子的用法，也决定选型时是否需要带配电功能。
