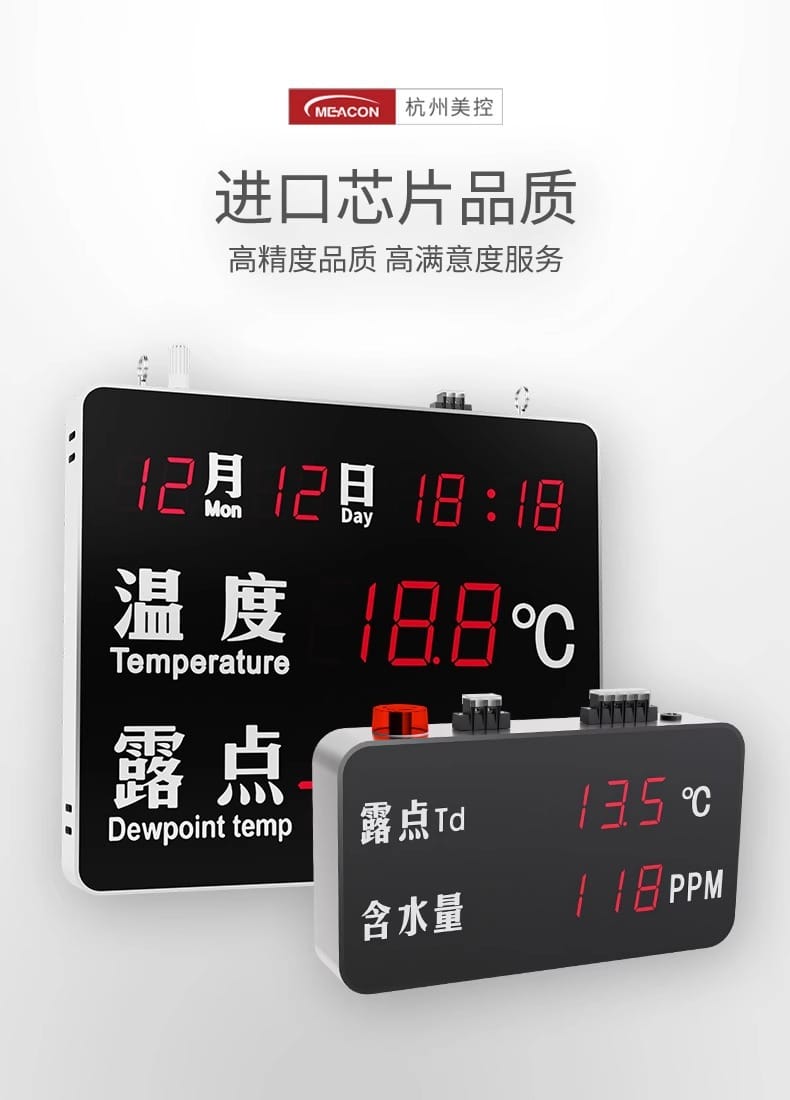

杭州美控这款工业级露点仪，完整叫法是“温湿度监测器工业级露点仪锂电气体干燥度检测声光报警传感器”，本质是一台盘装或壁挂安装的露点显示控制仪表：测量交给探头，表头负责换算、显示、报警和数据记录。它和单一功能的露点变送器不是一类东西，变送器只输出一路 4-20mA 或 RS485 信号，这只表头把显示、报警、继电器联动和存储都做进去了，现场调试能少接好几个中间环节。上海阔思电子有限公司是该系列在华东的供货与服务渠道之一，选型前先把探头接口、量程和螺纹规格确认清楚再下单，比事后返工省事得多。

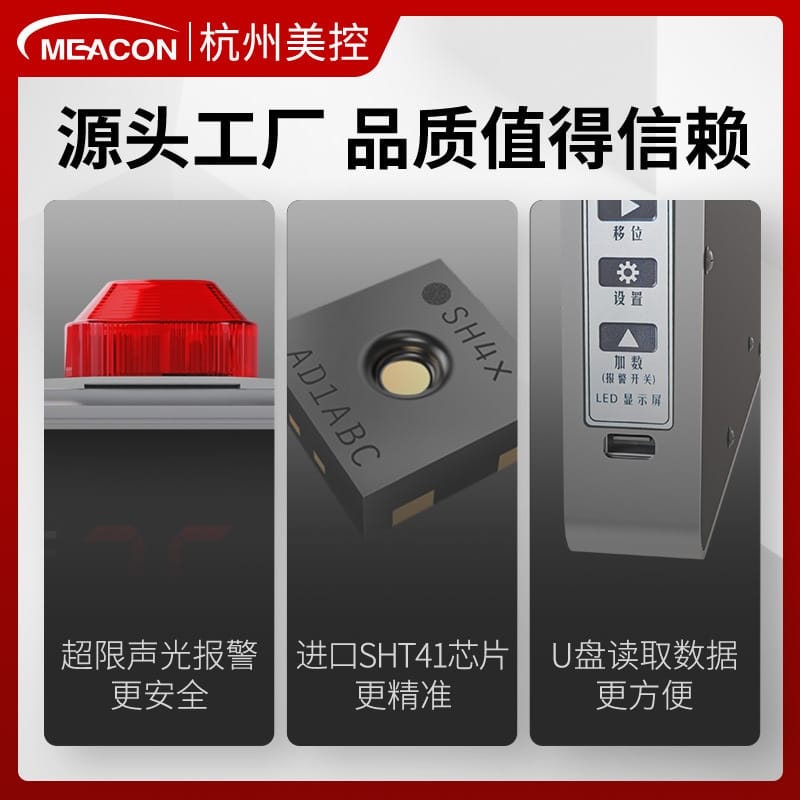

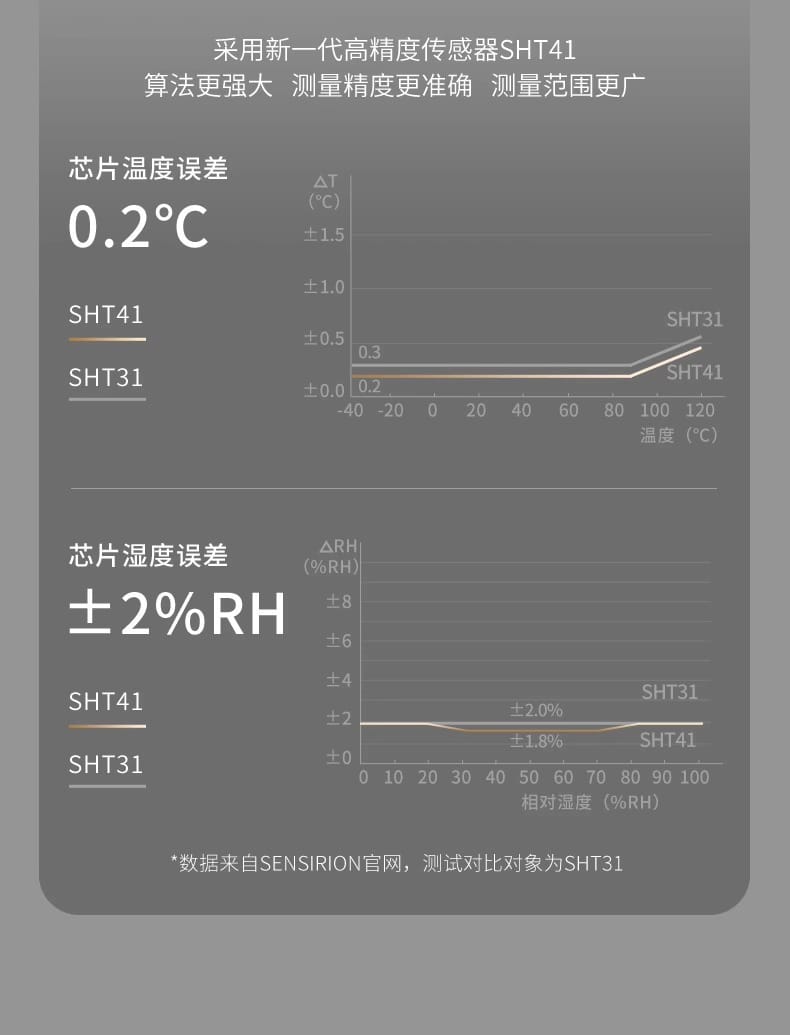

测量前端用的是新一代 SHT41 数字式温湿度传感器，温度精度 ±0.3℃，湿度精度 ±2%RH。露点不是直接“测”出来的量，是由温度、湿度（必要时叠加压力）换算得到，所以在低于 10%RH 的干气工况下，仪表会切换成按露点公式计算，而不是拿湿度读数硬凑。露点范围覆盖 -80~20℃，4-20mA 输入通道的量程可以按现场实际探头重新标定。

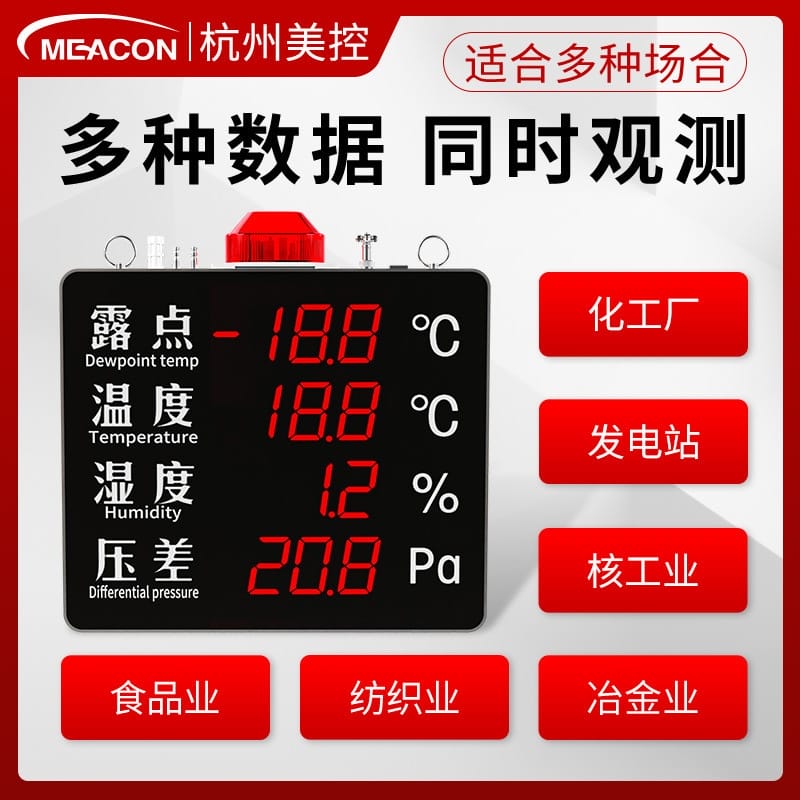

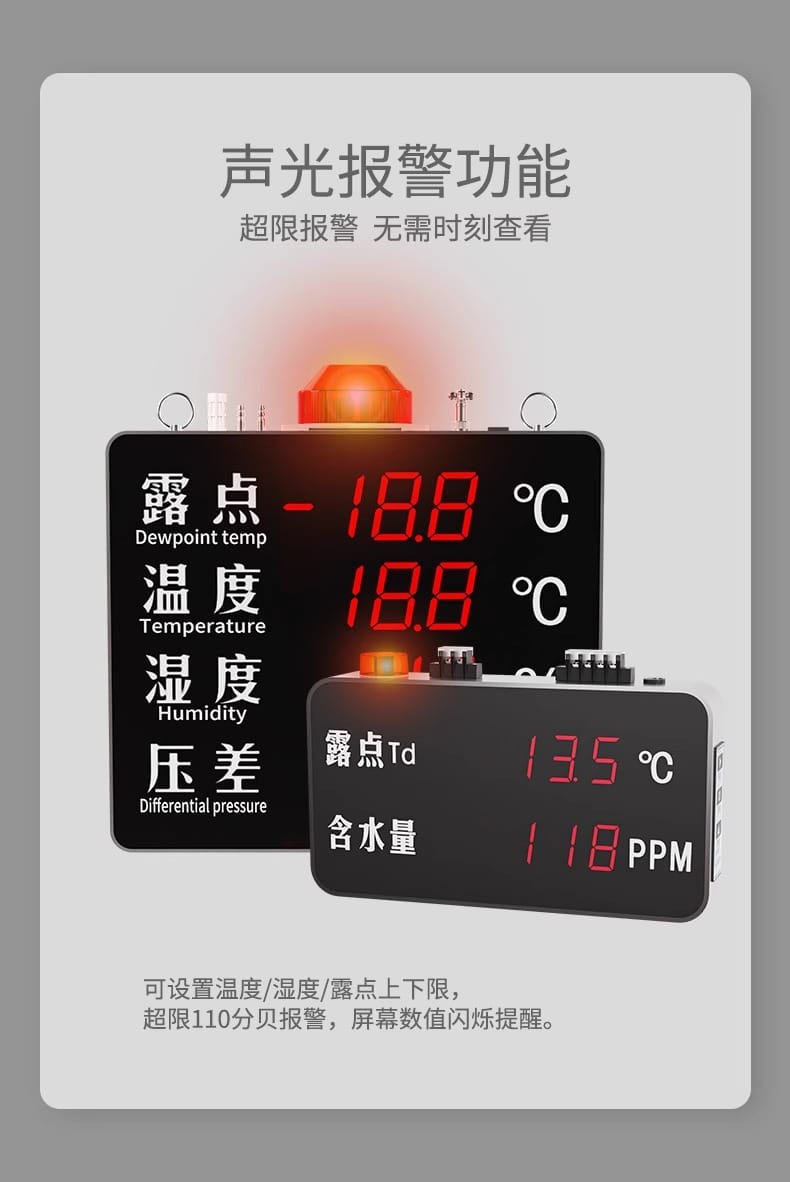

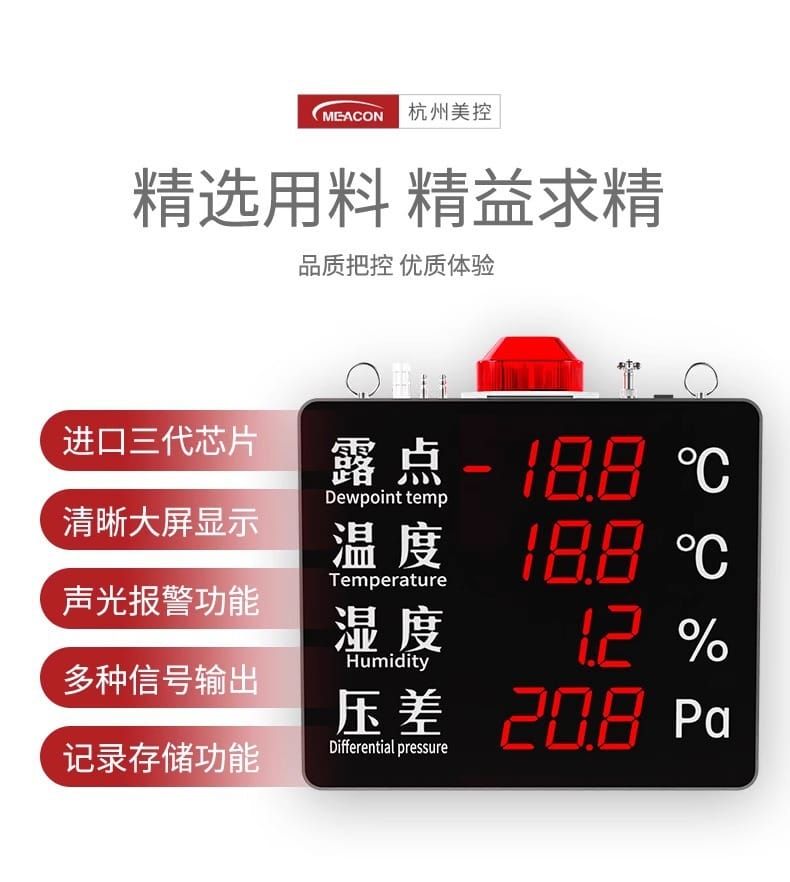

报警部分做得比较“吵”。温度、湿度、露点三个量都能各自设上下限，超限后蜂鸣器以 110 分贝响起来，屏幕上对应的数值同时闪烁。110 分贝大概相当于现场用角磨机干活时的噪音水平，隔着一段距离或者戴着耳塞也能听出来。
兼容这个词要拆开看：它说的是电气接口和信号协议能对上，机械螺纹、插入深度、耐压等级还得单独确认。这部分放到安装条件里说。

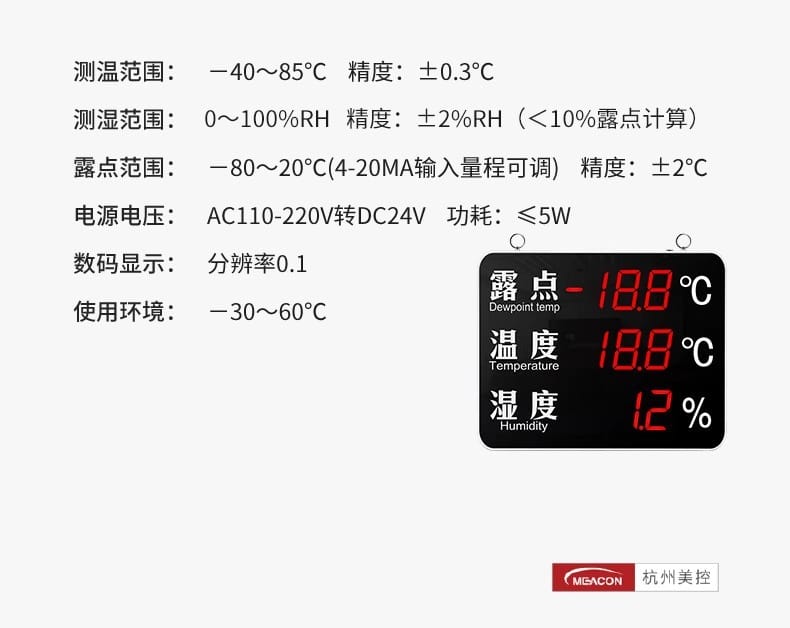

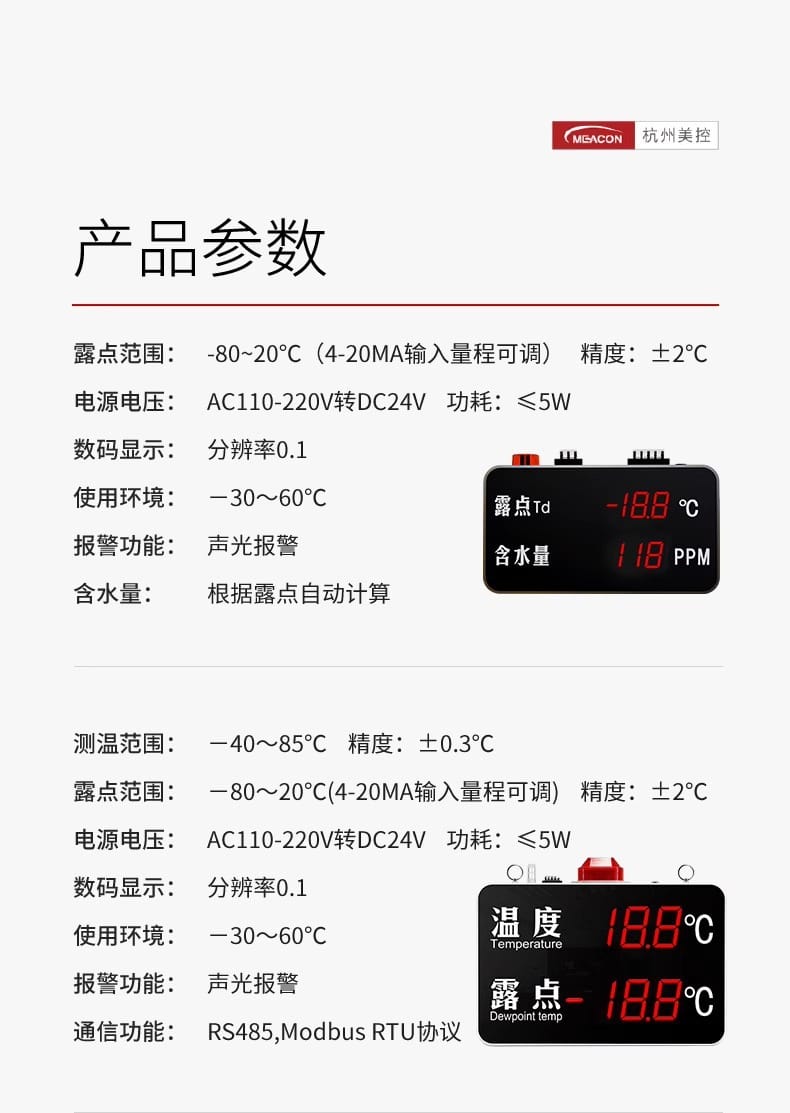

先把整机的共用参数列清楚。下面这张表适用于该系列全部规格，供电、通信、精度指标不随外形尺寸变化。
| 参数名称 | 参数值 |
|---|---|
| 露点范围 | -80~20℃（4-20mA 输入量程可调） |
| 测温范围 | -40~85℃ |
| 测湿范围 | 0~100%RH |
| 露点精度 | ±2℃ |
| 温度精度 | ±0.3℃ |
| 湿度精度 | ±2%RH（露点低于 10%RH 时按露点计算） |
| 电源电压 | AC110-220V 转 DC24V |
| 功耗 | ≤5W |
| 数码显示分辨率 | 0.1 |
| 使用环境 | -30~60℃ |
| 通信功能 | RS485，Modbus RTU 协议 |
| 模拟输出 | 4-20mA |
| 开关输出 | 继电器 |
| 报警方式 | 110 分贝蜂鸣 + 屏幕数值闪烁 |

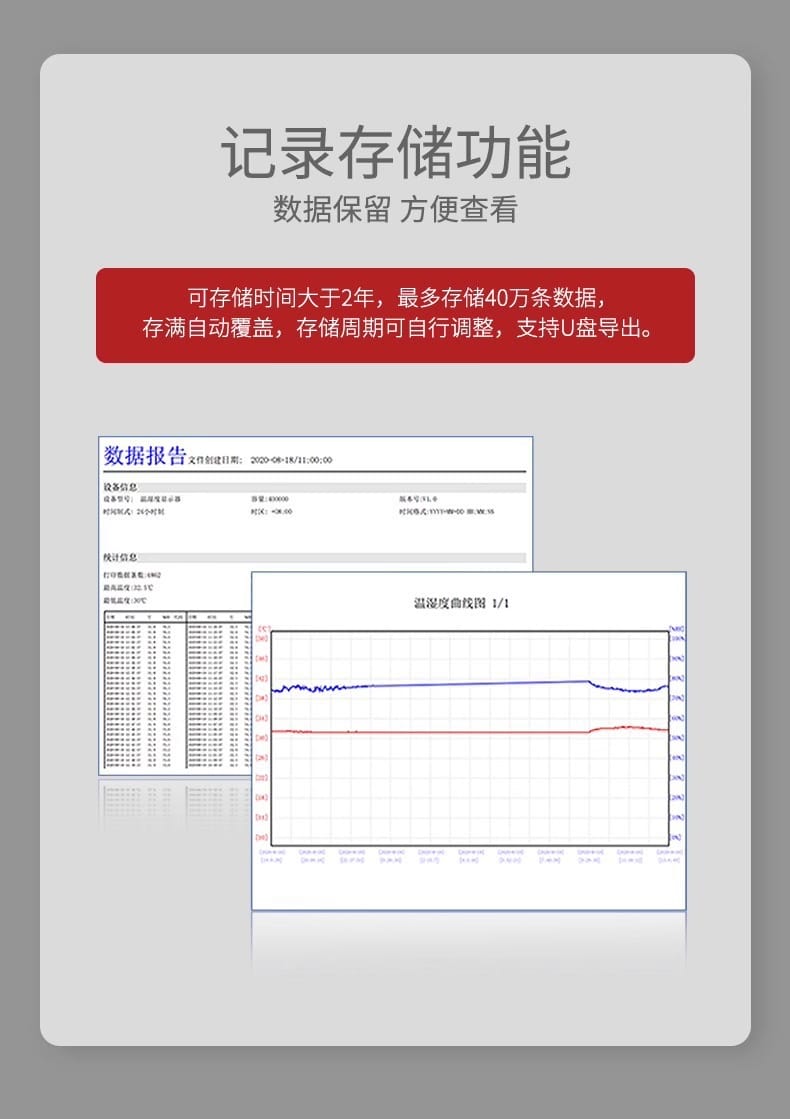

| 数据存储 | 最多 40 万条，可存两年以上，U 盘导出 |
| 含水量 | 根据露点自动计算 |

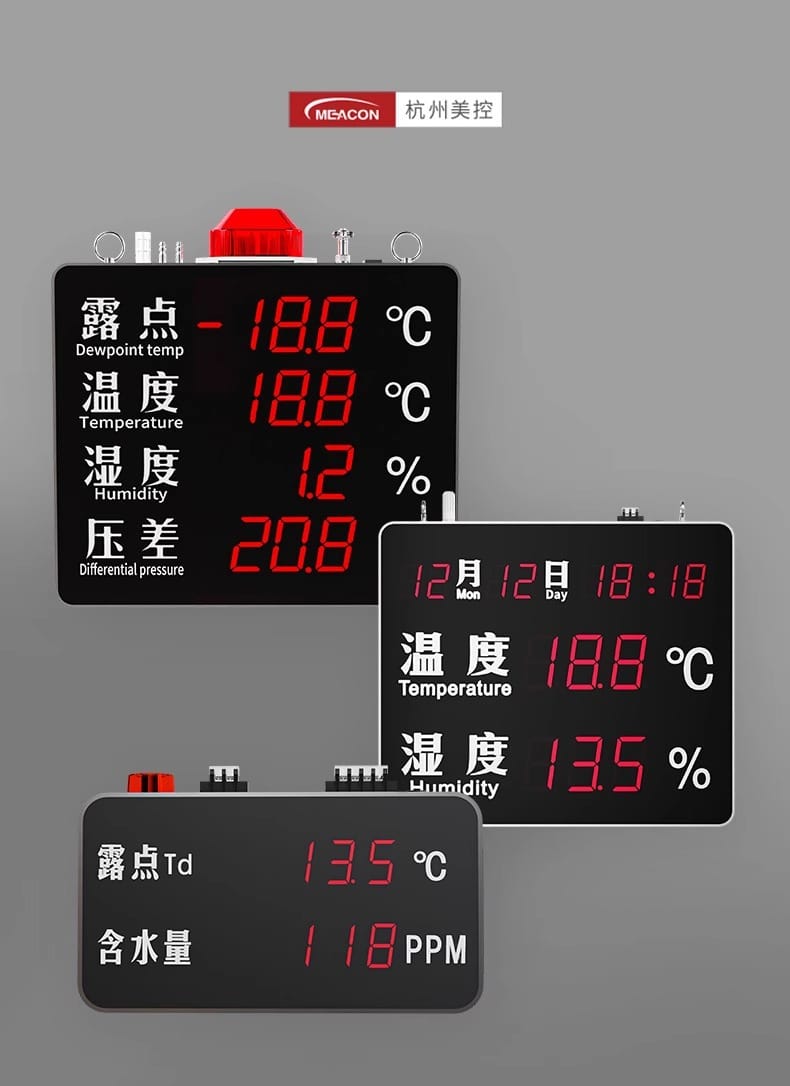

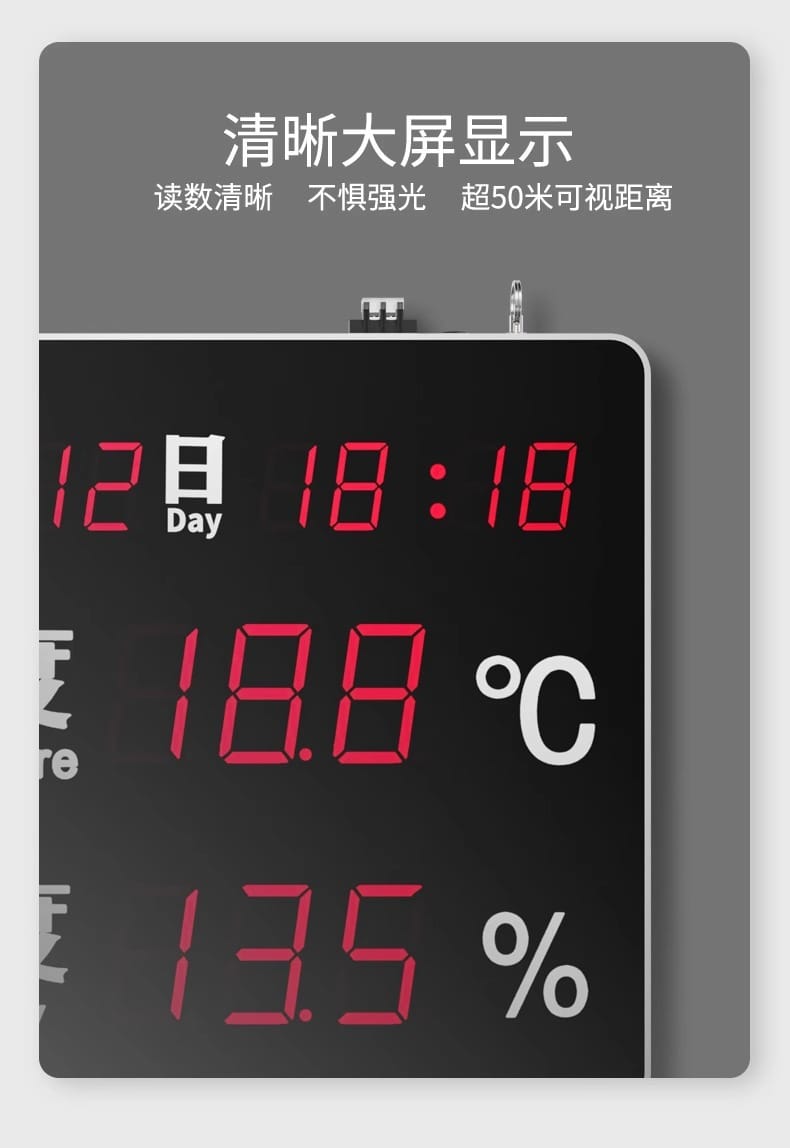

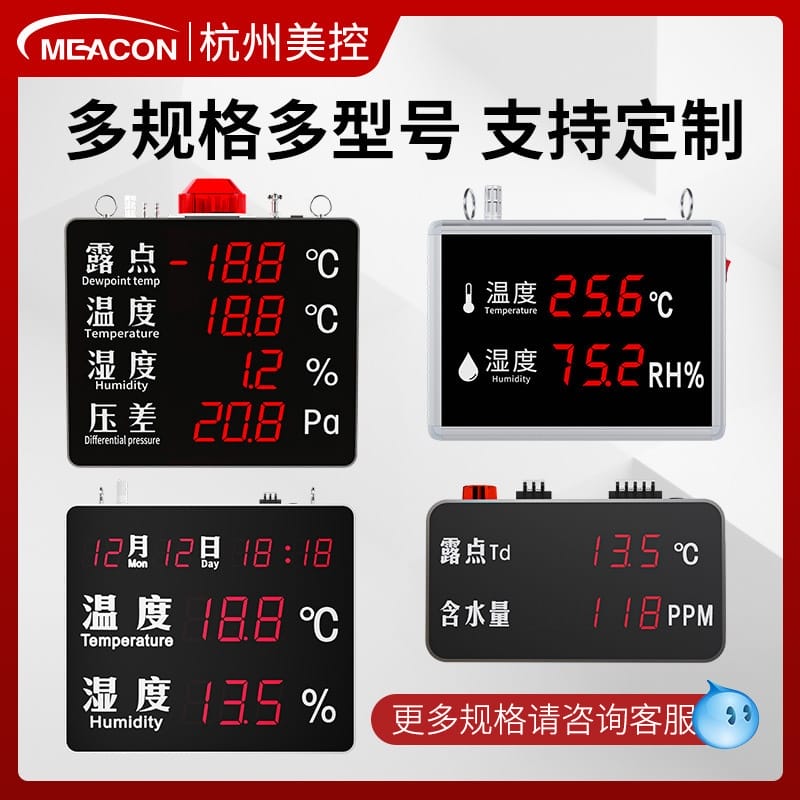

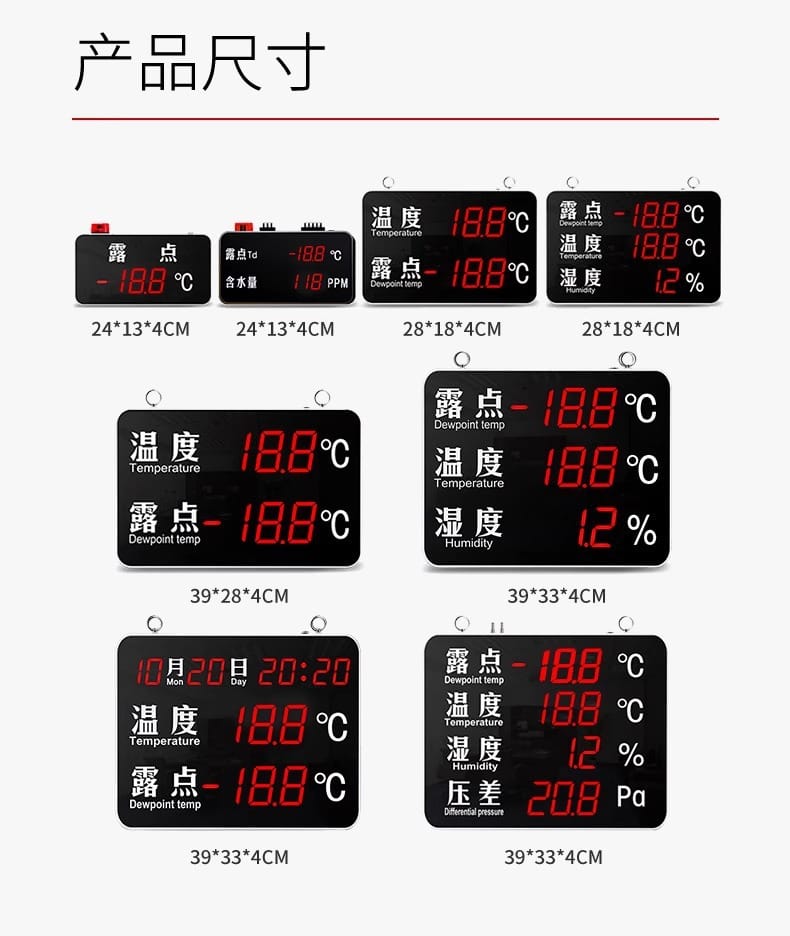

外形上这个系列分了三种面板尺寸，功能本身没有差别，区别在于装在哪里、读数距离多远。柜内空间紧张就选小的，集中控制室或者需要几米外看清数值就选大的。
| 规格（面板尺寸） | 适用场合 |
|---|---|
| 24×13×4 cm | 紧凑型，柜内嵌装、单点监测 |
| 28×18×4 cm | 常规盘装尺寸，面板读数距离适中 |
| 39×33×4 cm | 大面板，远距离读数或多点位集中显示 |
锂电池生产是这类仪表最典型的场景。极片烘干、注液前的干燥间、手套箱，环境露点通常要求压到 -40℃ 甚至更低，露点一旦回升，电解液和极片材料吸潮，后面电芯一致性就难保证。这里的露点仪不是用来“看个数”，是要在超限时立刻报警并联动除湿设备，所以继电器输出和声光报警这两项在这个行业里用得最多。
冶金行业关注的是热处理过程中气氛里的水分，水汽会直接影响氧化层和材料性能；化工行业更多是检测工业气体的含水量，作为工艺气体品质的一个指标；纺织行业则把它当作干燥程度的判断依据。这套仪表在农夫山泉、三一重工、长安汽车、万科等企业都有应用，覆盖的工况跨度不小，从常温常压到带压管道都有。
选安装方式之前先问三件事：气体带不带压、能不能往外排、工艺温度高不高。这三个答案基本就把方案定死了。现场多半是这么分的，能把探头直接伸进管道的情况其实没有想象中多。

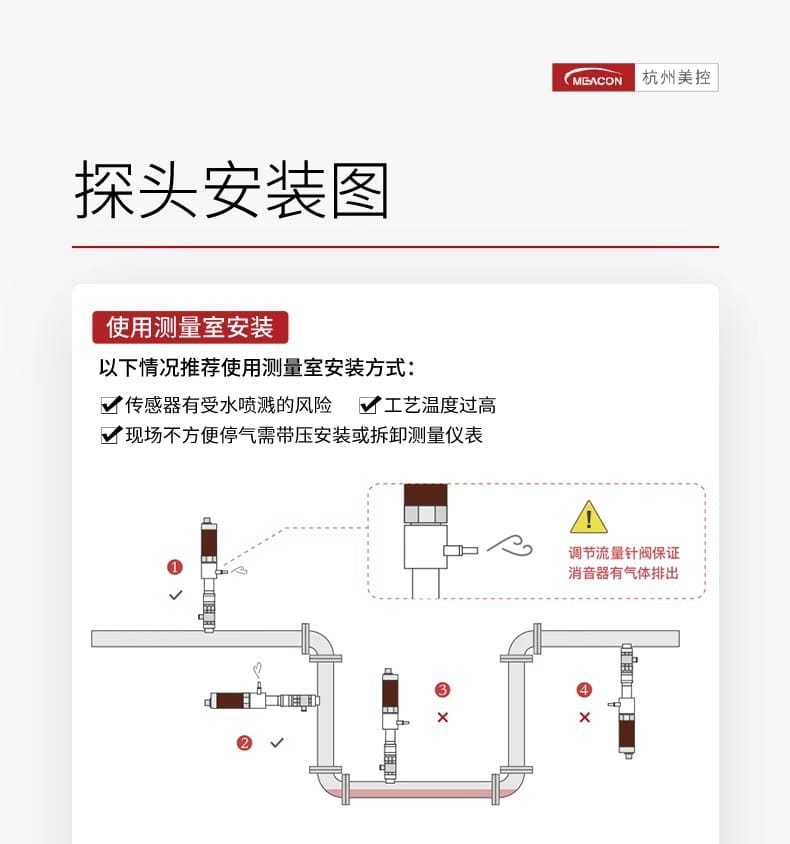

适用于传感器有受水喷溅风险、工艺温度过高，或者现场不方便停气、需要带压拆装探头的场合。做法是从管道引一路样气出来，经过减压、过滤、降温后进测量室，探头装在测量室里。好处是探头不直接接触高温高压介质，维护时关掉取样阀就行，不用动主管道。代价是取样管路本身要足够干燥和不漏气，管路太长或者接头太多，露点读数会被环境水分拉高。

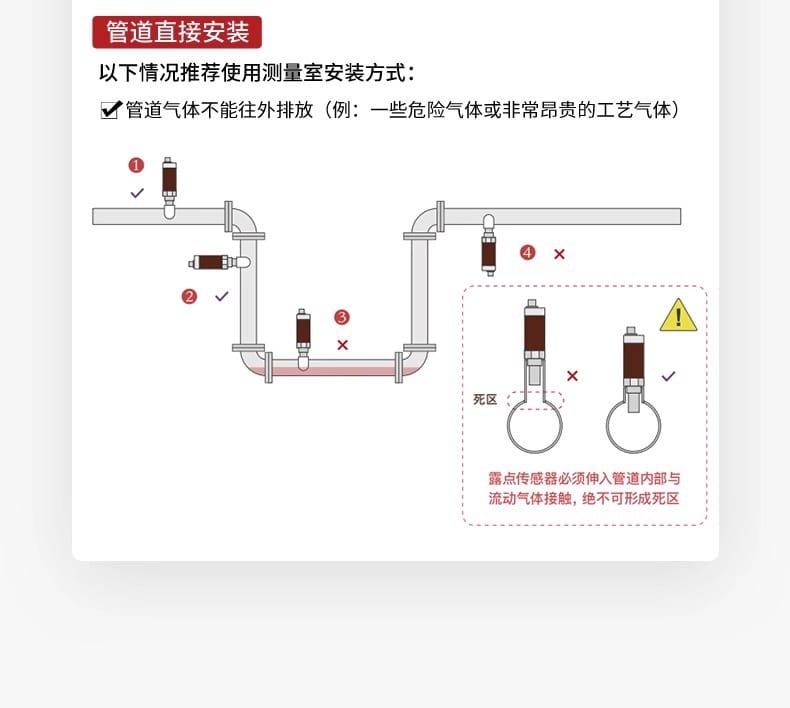

适用于管道气体不能往外排放的情况，比如危险气体或者昂贵的工艺气体。露点传感器需要伸进管道内部，与流动气体直接接触，而且要避开管壁附近的滞留层——探头只塞到管壁边上，感湿元件处在死区里，读数会明显滞后甚至失真。插入深度一般要求到管道中心区域，具体按管径和探头结构定。
仪表本身的使用环境是 -30~60℃，表头别装在热源正上方或者阳光直晒的位置，机壳内温度上去了，电子部分的漂移会跟着变大，这部分误差不会体现在传感器精度里，但会实实在在影响读数。
校准这件事没有统一周期，取决于工况干净程度和使用频次。气体清洁、常年连续运行，一年校一次通常够用；如果介质带油雾、含腐蚀性成分，探头的漂移速度会快不少，校准间隔要相应缩短。
烘干段出口的露点需要稳定控制在设定值以下，现场把探头装在取样管路上，测量室前置过滤和减压，表头装在就近的电气柜面板上，尺寸选了 24×13×4cm 的紧凑型。露点上限设 -40℃，超限时继电器直接启动除湿机组，同时 110 分贝蜂鸣提醒操作工。这种情况下继电器触点的动作逻辑比显示数值更关键，设定值要留一点回差，不然会在临界点反复启停。
工艺气体不能外排，采用管道直接安装。探头通过卡套螺纹伸入管中心，表头装在旁边的操作平台上，用 39×33×4cm 的大面板，几米外也能看清。RS485 接到中控，Modbus RTU 轮询读取露点值并进历史库。
炉内气氛温度高，探头不能直接伸进去，走的是取样测量室方案：样气经冷却和过滤后进测量室，探头在常温段测量。这种配置下最容易出问题的不是仪表，是取样管路漏气，一条几十厘米长的接头松动，就足以让露点读数偏高十几度。
量程上限决定了仪表能分辨到多低，而不是要求你一定用到那么低。选型时看的是测量下限有没有余量：如果工艺要求 -40℃，选能够到 -60℃ 的配置比较稳妥，探头工作在量程中段，线性度和长期稳定性都好一些。真正贴着量程极限用，读数容易钝化，校准也难判断是仪表问题还是探头已经到边界了。
能测带压管道，但要看气体的排放条件。允许少量外排的，可以引一路样气到测量室，探头不接触主管压力，维护最方便；不能外排的危险气体或昂贵气体，就得用管道直接安装，把探头伸进管中心与流动气体接触。别把探头贴在管壁上凑合，那个位置的流速接近零，测到的是滞留气的水分，不是主流气体。

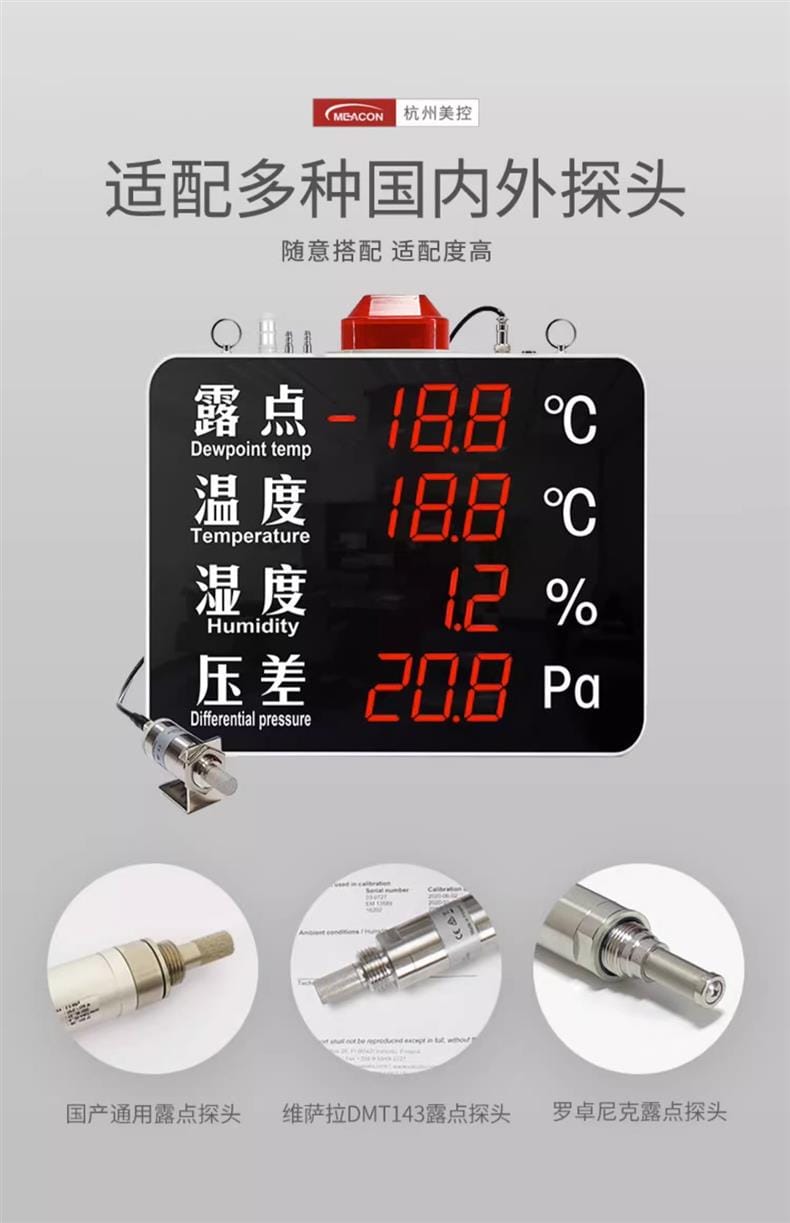

电气侧兼容，这是这款表头设计时留的余地，4-20mA 和 RS485 两种接入方式基本能覆盖主流露点探头。接之前要确认三件事：探头输出形式与表头输入通道是否一致、量程是否落在 -80~20℃ 区间内、量程上下限和表头设置是否对应。前两项对上了就能通讯，第三项对不上会出现数值成比例偏差这种看起来像故障、其实是配置问题的现象。
看你要的是连续记录还是巡检抽查。需要 24 小时盯着、超限要报警、数据要进历史库的，用在线式，这款表头的继电器和存储就是为这种场景准备的。只是每周去几个测点轮流测一遍，便携式更省事，不用布线和开孔。还有一个折中做法：主管路上装在线式，取样口留几个便携式测量点位，用来核对在线读数是否可信。
探头是插拔或螺纹连接的结构件，更换本身不复杂，断气泄压后就能操作，但换完必须重新标定量程并观察一段时间。校准周期没有固定值，干净气体一年一次是常见做法，含油含尘的工况要更勤。判断是否该校准别只看时间，拿一个已知露点的标准气体或者比对点测一下，如果读数在干燥点上偏高 3℃ 以上，先别急着调零点，多半是探头污染或取样管路漏气，排查完再决定要不要送检。
