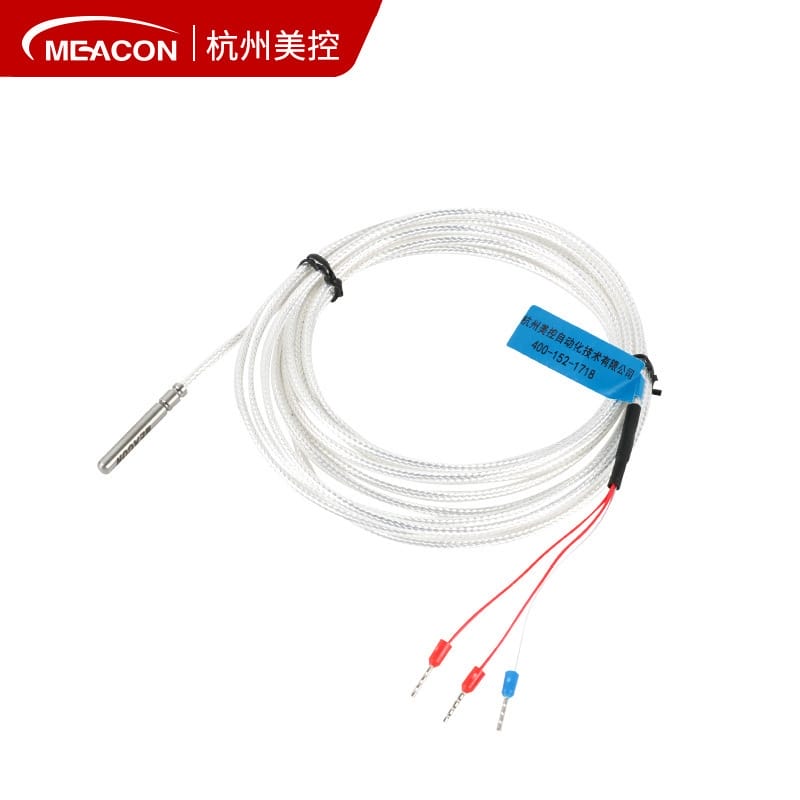

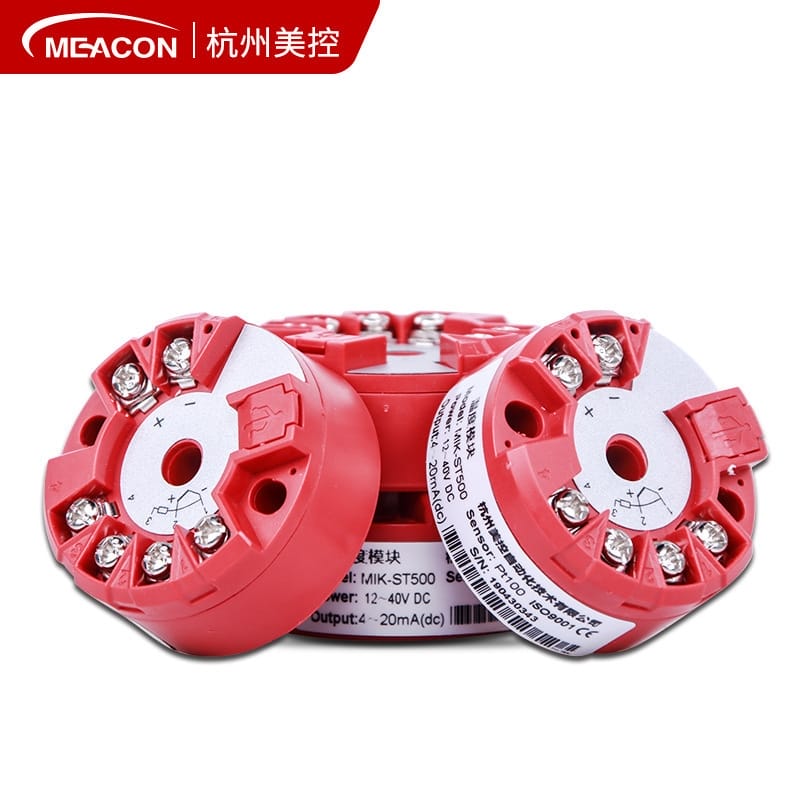

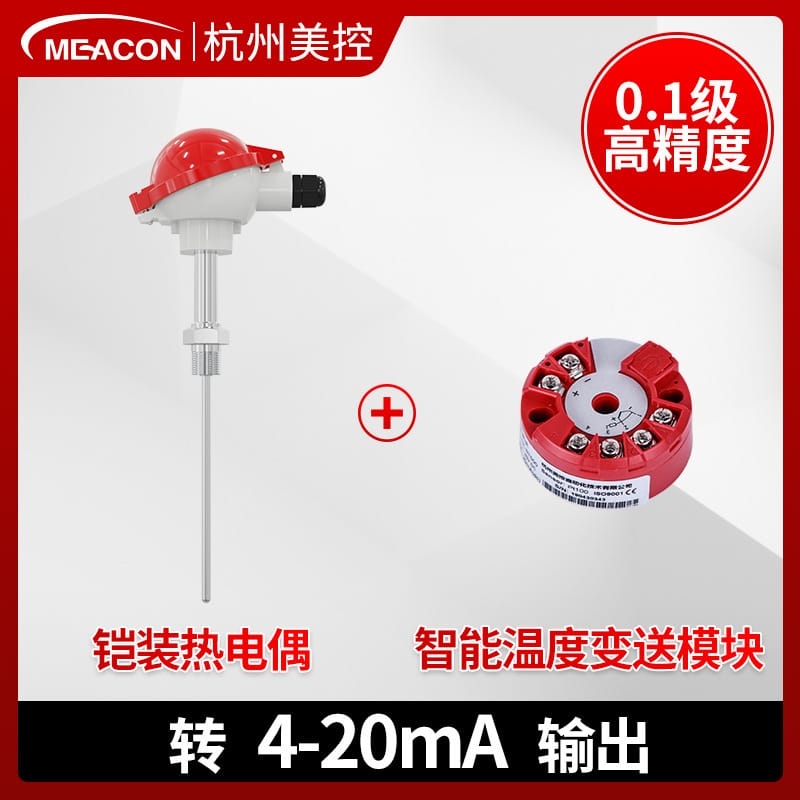

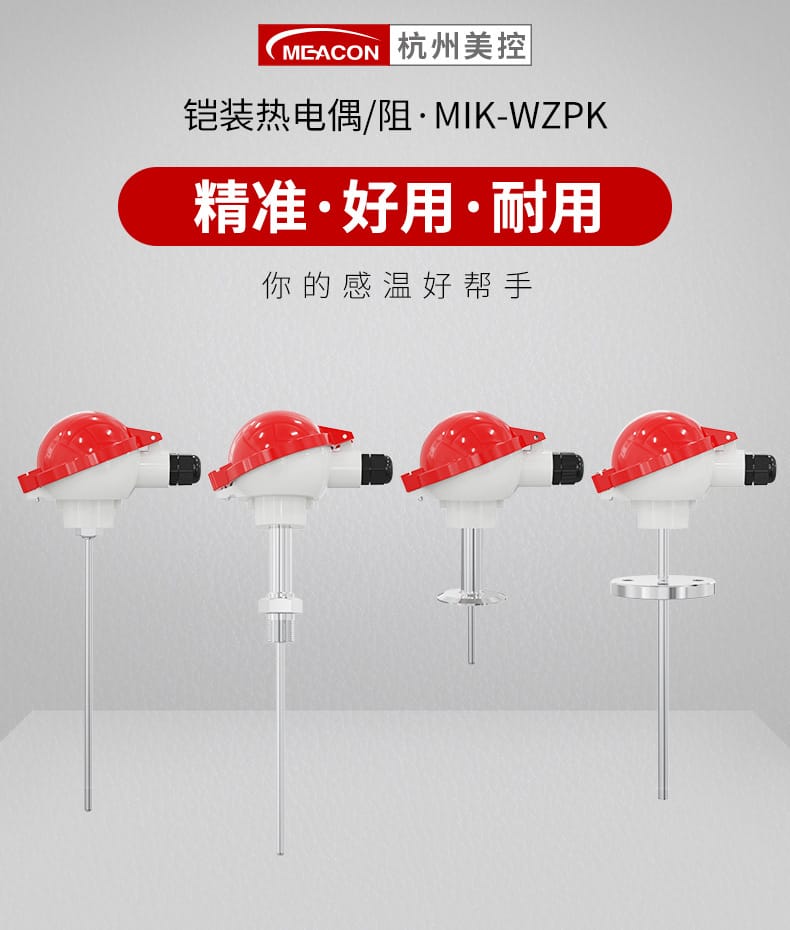

美控 MIK-WZPK 系列把 PT100 热电阻、铠装热电偶、引线式温度模块和温度变送器放在同一条产品线上。本篇原料没有单独标注子型号，只按输入类型和探头形式区分，所以下文统一按 MIK-WZPK 系列来写。原理上，热电阻靠金属电阻随温度变化，热电偶靠两种金属接点产生热电势，两者局限不同。Pt100 在低温段稳，但引线电阻会带误差；热电偶能上高温，但冷端补偿不准就白搭。MIK-WZPK 的做法是把变送模块装到现场，直接输出 4-20mA，把冷端补偿、断线报警、量程处理放在模块里完成。

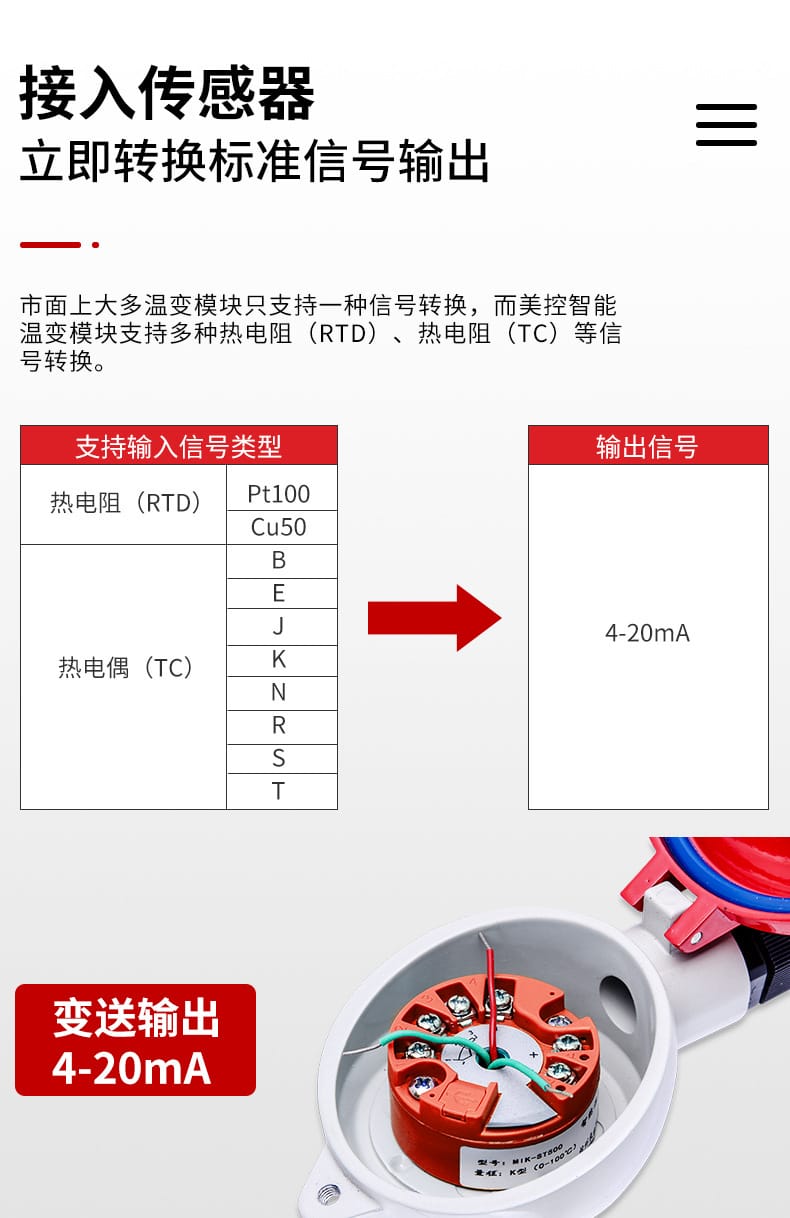

MIK-WZPK 不是一只单一规格的探头，而是一个按输入类型分叉的系列。热电阻版覆盖 Pt100 和 Cu50，热电偶版覆盖 B、E、J、K、N、R、S、T 八种分度号。各版本共用变送模块、接线盒和大部分安装结构，差别落在探头芯片、测量范围、最小测量范围以及适配的介质温度上。选型时先看温度段，再看介质和安装，最后核对输出与供电。

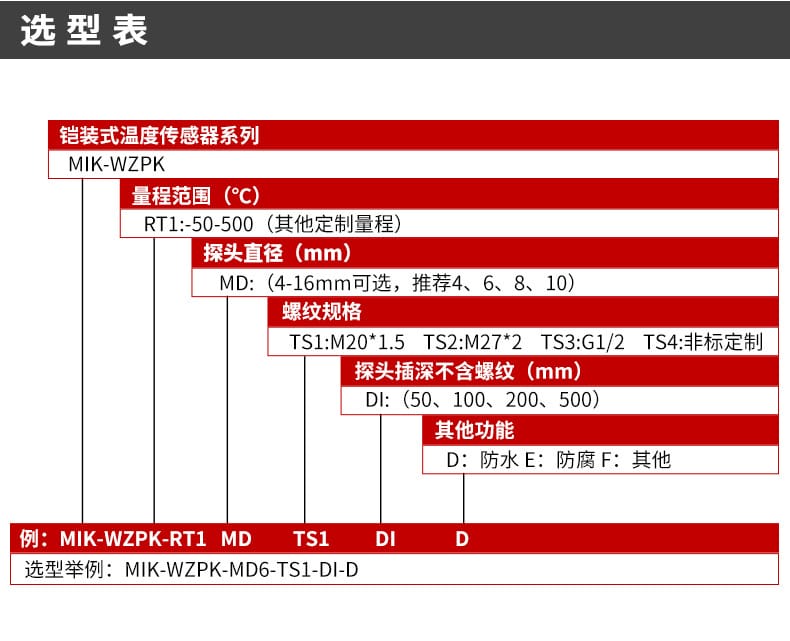

这里要交代一句：原始资料没有给出 MIK-WZPK 之后的更细型号后缀，只列了输入类型。因此现场订货时，单说 MIK-WZPK 还不够，要把 Pt100 还是 K 型、探头直径、插深、螺纹和安装方式一起报过去。

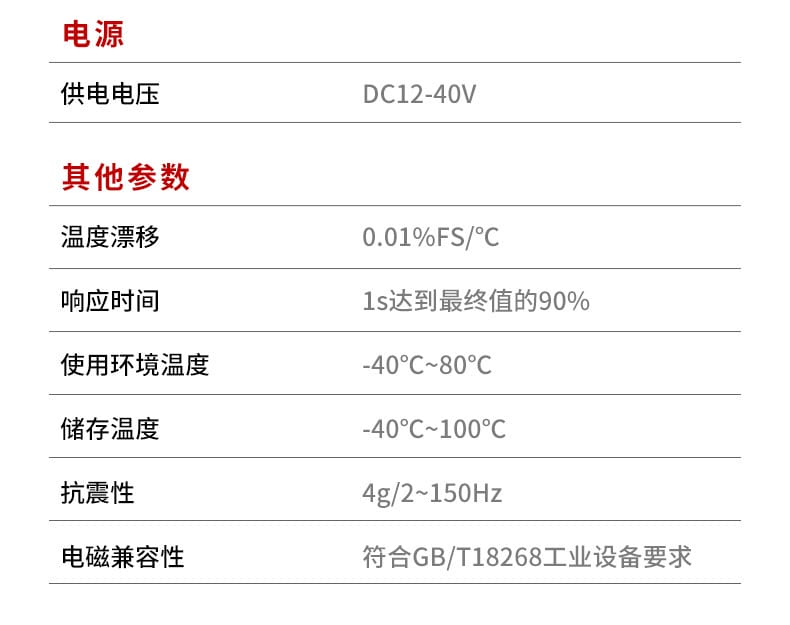

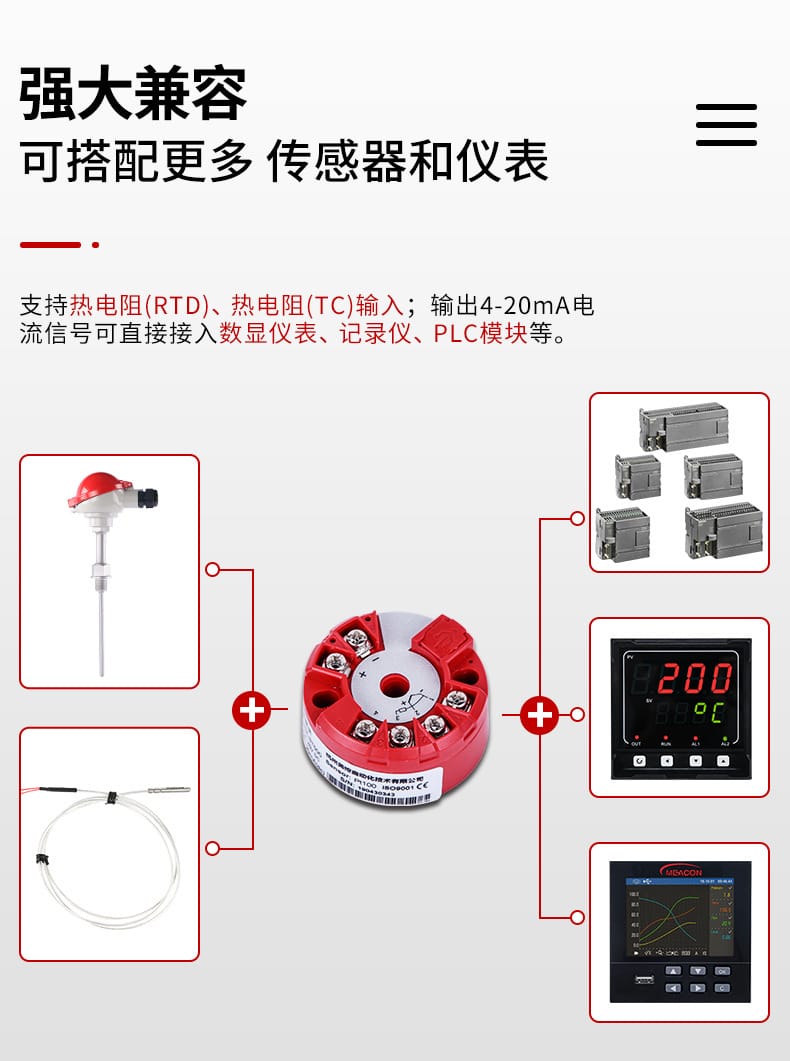

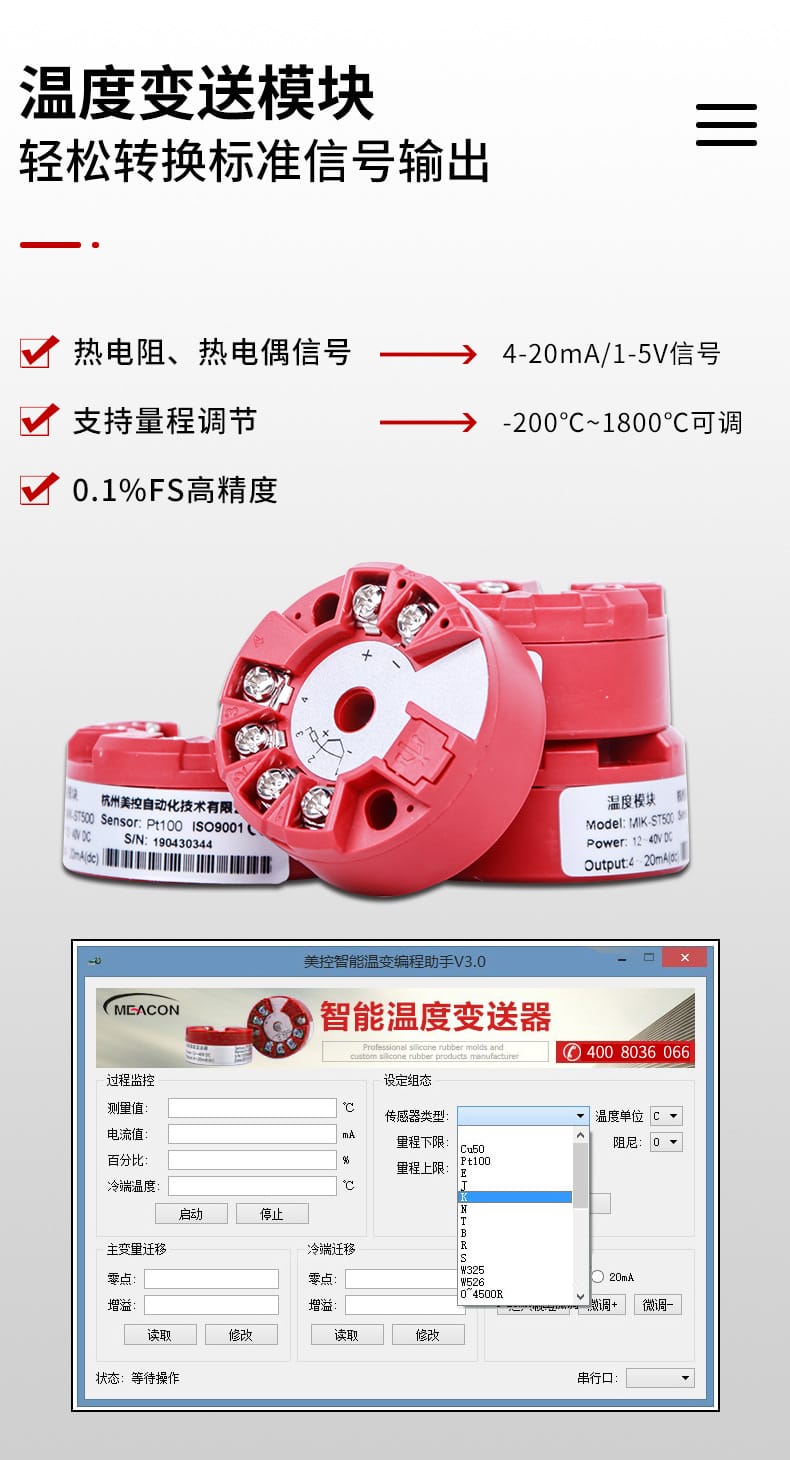

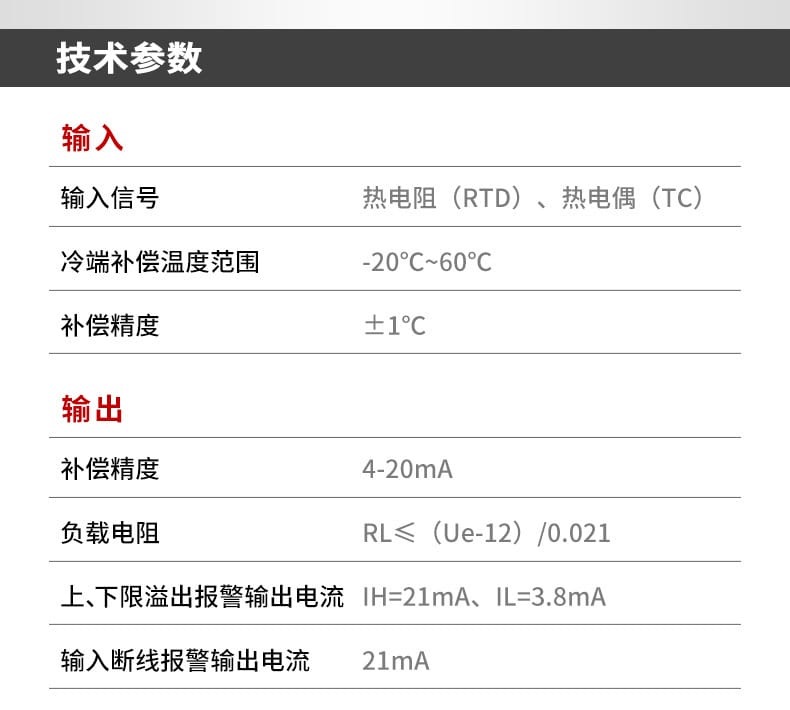

先看变送模块的通用参数。这些参数在热电阻版和热电偶版之间基本一致，差别主要是冷端补偿只在热电偶输入时起作用。输出以 4-20mA 为准，资料里提到的 1-5V 属于早期兼容说法，没有参数表支撑，接线时按 4-20mA 处理更稳妥。
| 参数名称 | 参数值 |
|---|---|
| 输入信号 | 热电阻(RTD)、热电偶(TC) |
| 冷端补偿温度范围 | -20℃~60℃ |
| 补偿精度 | ±1℃ |
| 输出电流 | 4-20mA |
| 负载电阻 | RL≤(Ue-12)/0.021 |
| 上、下限溢出报警输出电流 | IH=21mA、IL=3.8mA |
| 输入断线报警输出电流 | 21mA |
| 供电电压 | DC12-40V |
| 温度漂移 | 0.01%FS/℃ |
| 响应时间 | 1s达到最终值的90% |
| 使用环境温度 | -40℃~80℃ |
| 储存温度 | -40℃~100℃ |
| 抗震性 | 4g/2~150Hz |
| 电磁兼容性 | 符合GB/T18268工业设备要求 |

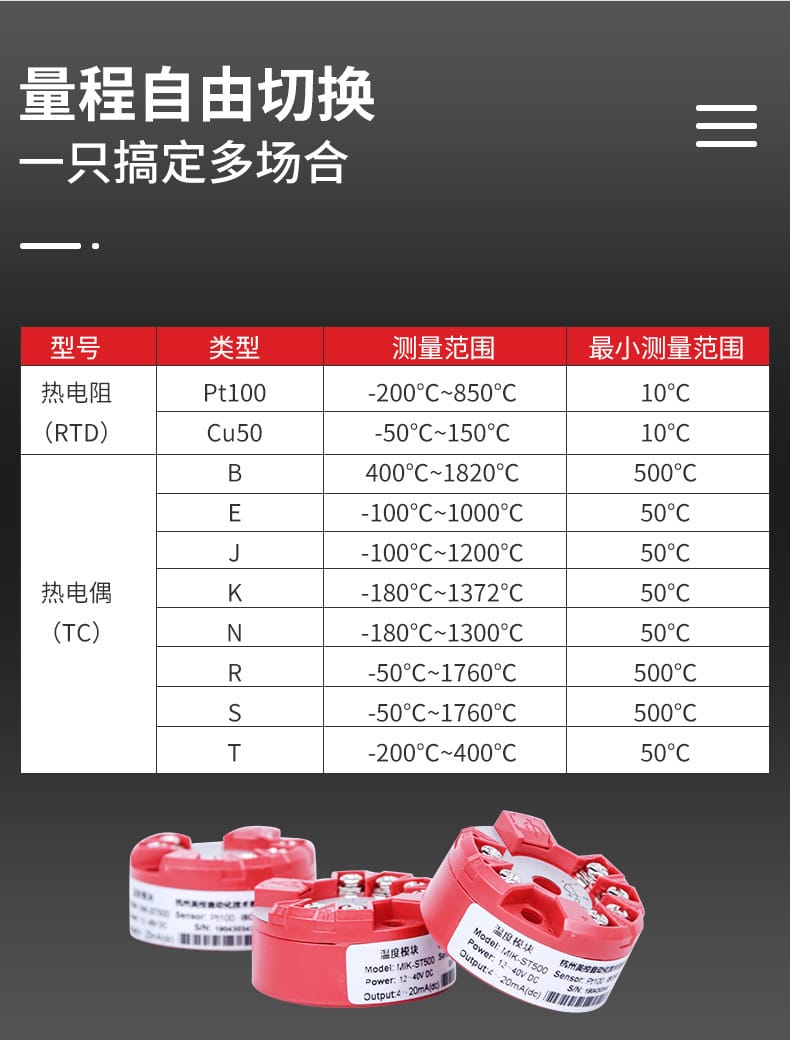

下表把同一系列下的输入类型分开列。最小测量范围这个参数别小看，它决定变送模块能把量程设到多窄。Pt100 和 Cu50 可以做到 10℃ 的最小量程，适合小温差监测；B、R、S 三种高温热电偶的最小量程是 500℃，量程设窄了模块没法正常标定。
| 类型 | 测量范围 | 最小测量范围 |
|---|---|---|
| 热电阻(Pt100) | -200℃~850℃ | 10℃ |
| 热电阻(Cu50) | -50℃~150℃ | 10℃ |
| 热电偶(B型) | 400℃~1820℃ | 500℃ |
| 热电偶(E型) | -100℃~1000℃ | 50℃ |
| 热电偶(J型) | -100℃~1200℃ | 50℃ |
| 热电偶(K型) | -180℃~1372℃ | 50℃ |
| 热电偶(N型) | -180℃~1300℃ | 50℃ |
| 热电偶(R型) | -50℃~1760℃ | 500℃ |
| 热电偶(S型) | -50℃~1760℃ | 500℃ |
| 热电偶(T型) | -200℃~400℃ | 50℃ |
响应时间按 1s 达到最终值的 90% 来标，实际会受探头直径、插深和介质流速影响。温度漂移 0.01%FS/℃，在环境温度变化大的场合，这个指标比单看精度更有意义。
MIK-WZPK 的适用面由输入类型决定，不能拿一个分度号打天下。Pt100 适合中低温、要求小量程和稳定性的场合；K 型、N 型热电偶适合中高温氧化性气氛；S、R、B 型用于更高温度，但最小量程大，不适合测小温差。化工、石油、天然气装置里常见高温高压测点，热电偶版用得多；食品、制药和制冷空调则更多选 Pt100 版，因为清洗、灭菌和回气温度往往落在 -50℃~150℃ 这一段。

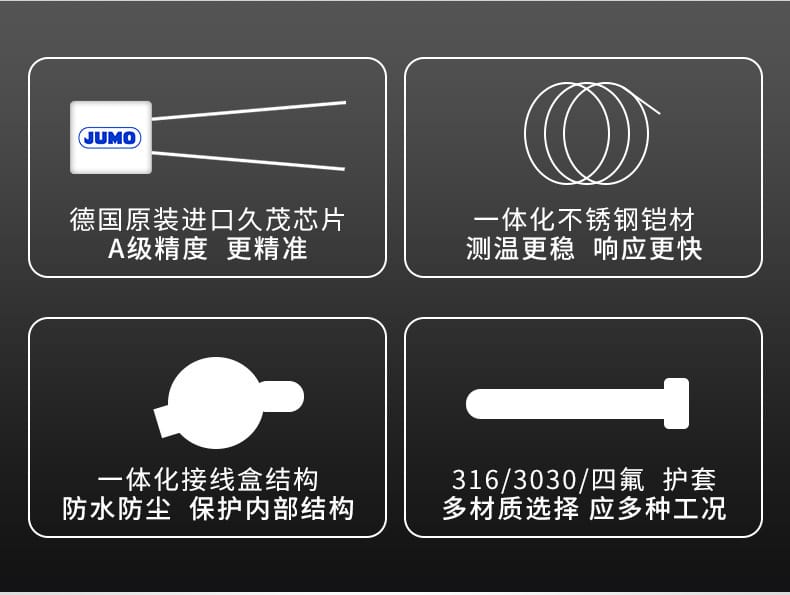

如果介质带腐蚀性，或者现场有频繁冲洗，安装方式和探头材质比精度更先要确认。资料只写了不锈钢铠装和多材质可选，具体牌号要按介质成分向厂家确认，不能默认所有不锈钢都耐同样的腐蚀。

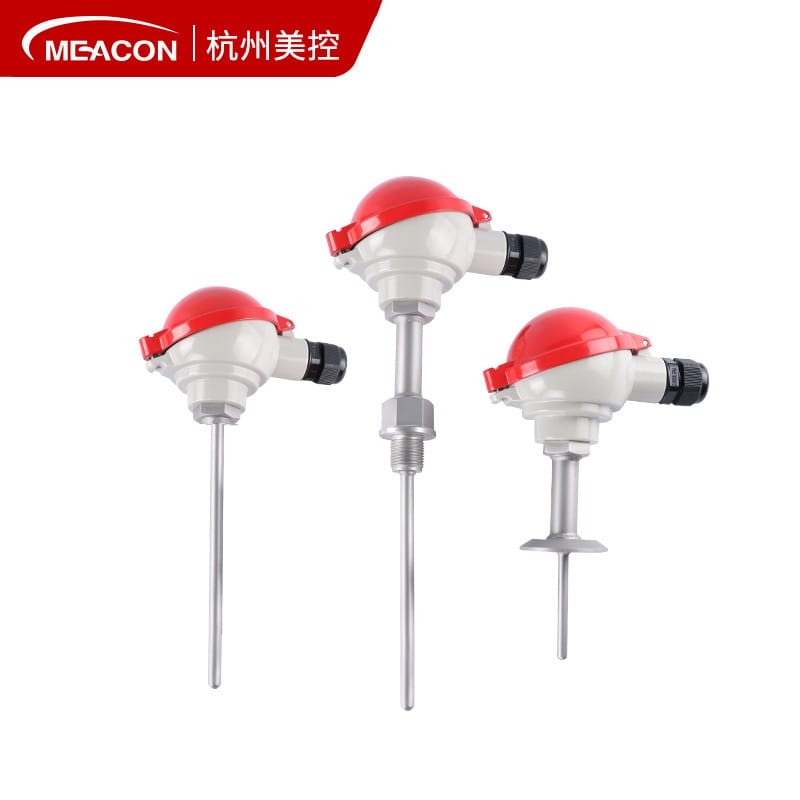

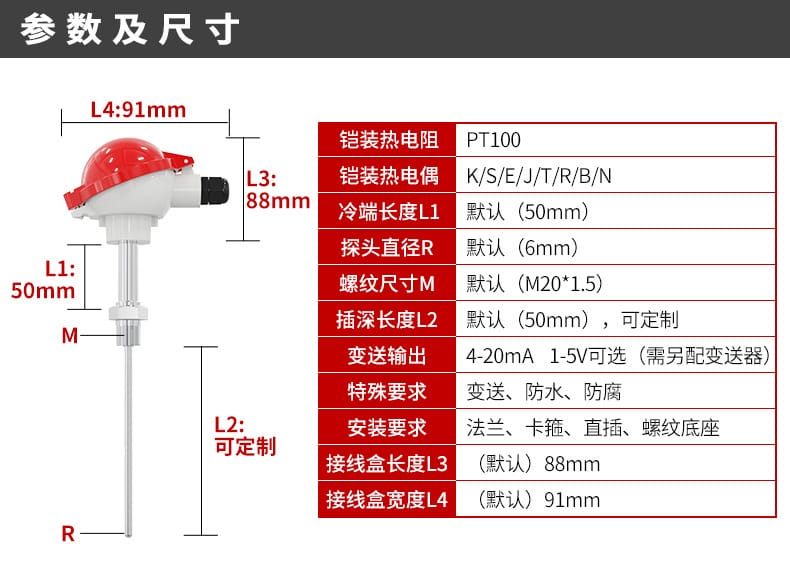

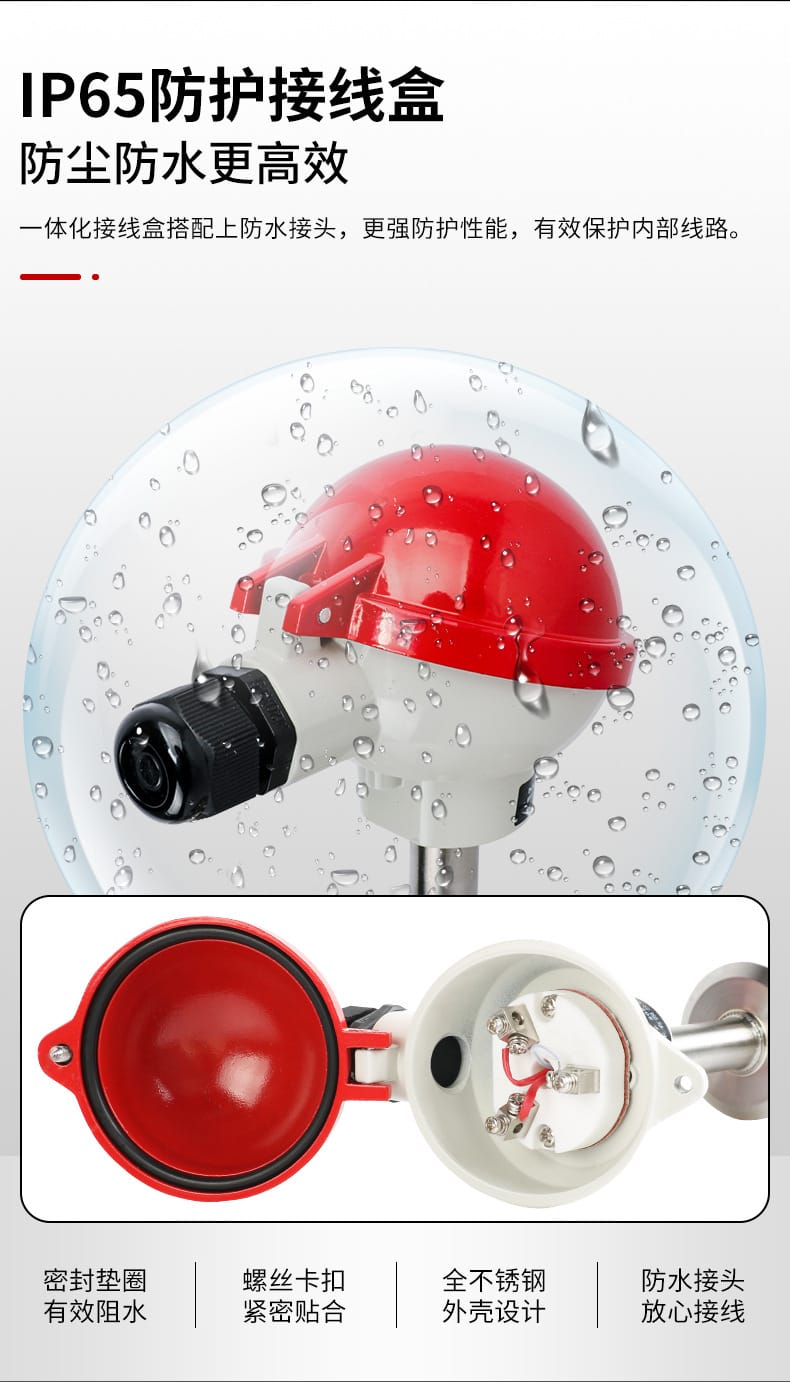

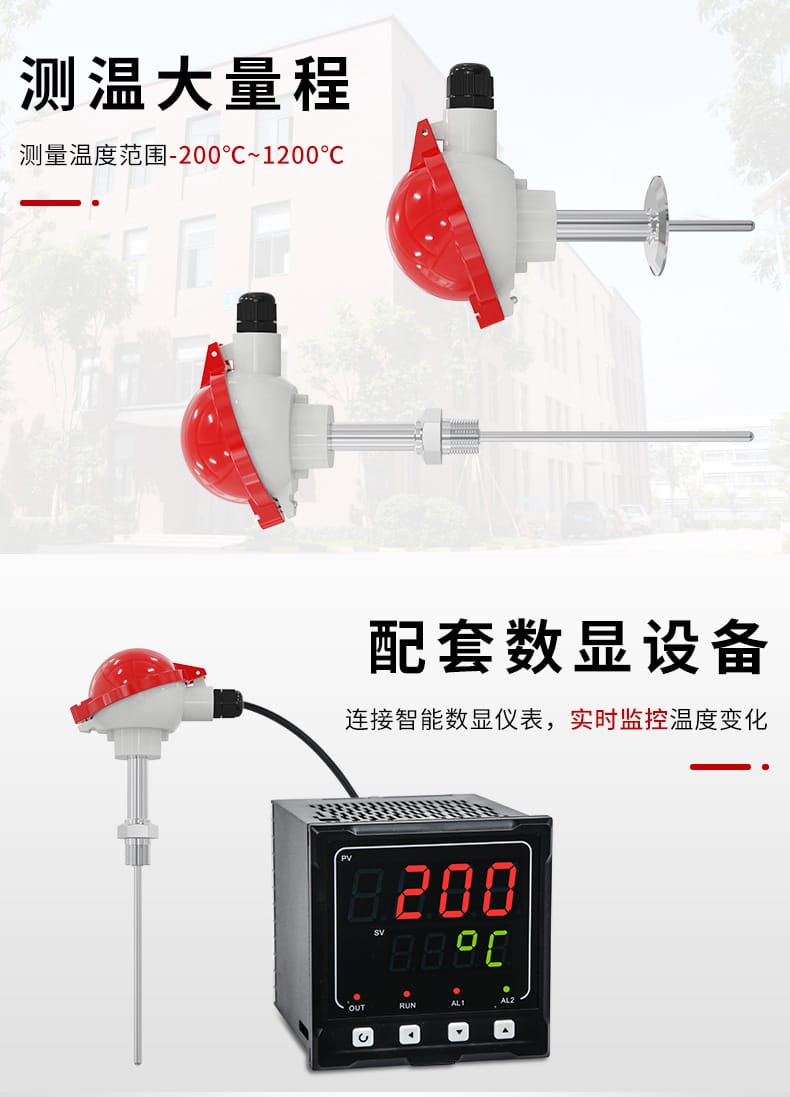

这款产品的安装结构分接线盒、冷端、探头和过程连接四段。接线盒默认长度 L3 为 88mm，宽度 L4 为 91mm；探头直径 R 默认 6mm，可选 4-16mm；插深长度 L2 默认 50mm，可定制；螺纹尺寸 M 默认 M20*1.5，支持非标定制；冷端长度 L1 默认 50mm。IP65 的防护能力要靠接线盒密封圈和电缆入口共同保证，只把盒子盖紧但电缆入口没锁紧，水汽照样进去。
安装位置要避开振动源。产品标称抗震性为 4g/2~150Hz，超过这个量级的环境，建议加装减振支架或者把变送模块移到远离振源的位置。
使用环境温度要落在 -40℃~80℃，储存温度是 -40℃~100℃。变送模块装在接线盒里，盒内温度往往比环境温度高，尤其是高温管道上的热电偶测点，冷端补偿范围只有 -20℃~60℃，如果接线盒长期超过 60℃，补偿精度会从 ±1℃ 开始变差。负载电阻按 RL≤(Ue-12)/0.021 核对，Ue 是供电电压，超过这个值输出会拉不起来。
报警电流的设置要和上位机量程匹配。21mA 既代表上限溢出，也代表输入断线，如果控制系统只按 21mA 判断超温，断线时就会误判成超温。现场调试时最好把断线报警单独组态，或者确认采集端能区分这两种状态。
选 MIK-WZPK 的顺序不复杂：先定温度段，再定介质和安装，最后核对输出、供电和负载。原始资料没有给具体型号后缀，所以下面按输入类型和工况来说，订货时把这几项一起报给厂家。
-200℃~150℃ 优先 Pt100 或 Cu50。Pt100 覆盖 -200℃~850℃，最小量程 10℃，精度和稳定性更适合制冷、空调、食品、制药。Cu50 覆盖 -50℃~150℃，最小量程也是 10℃，成本更低，适合对精度要求不苛刻的常温测点。T 型热电偶覆盖 -200℃~400℃，最小量程 50℃，如果探头结构只能用热电偶，可以选它，但小温差测量不如 Pt100。
300℃~1200℃ 这一段，K 型和 N 型是常用选择。K 型覆盖 -180℃~1372℃，最小量程 50℃；N 型覆盖 -180℃~1300℃，最小量程也是 50℃。J 型覆盖 -100℃~1200℃，最小量程 50℃，在还原性或惰性气氛里要留意。E 型覆盖 -100℃~1000℃，最小量程 50℃，灵敏度高，但高温稳定性不如 K、N。
1200℃ 以上看 S、R、B 型。S 型和 R 型覆盖 -50℃~1760℃，B 型覆盖 400℃~1820℃，三者的最小量程都是 500℃。这个最小量程意味着它们不适合测小温差，只适合测高温炉、窑炉这类大温差工况。如果工艺温度在 1200℃ 左右且需要较窄量程，K 型或 N 型反而更合适，别硬上 S 型。

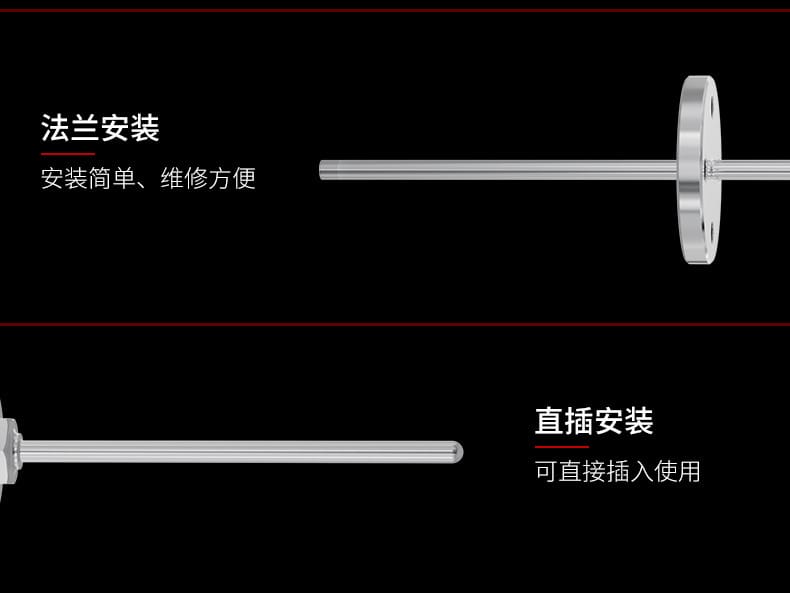

介质有腐蚀性时，要说明介质成分和浓度，让厂家选铠装材质。资料只写了多材质选择，没有给具体牌号，不能按普通不锈钢一概而论。介质有流速或颗粒冲刷时，探头直径可以选大一些，默认 6mm，可选范围 4-16mm，插深也要避开管壁涡流区。食品、制药管道优先卡箍安装，拆装和清洗方便；罐体和管道测点可以用法兰或螺纹，螺纹默认 M20*1.5，非标可以定制。
输出按 4-20mA 两线制处理，供电 DC12-40V。负载电阻按技术参数章节的公式核对，24V 供电时常见接 250Ω 或 500Ω。如果采集端自带 24V 配电，先确认它的带载能力，再决定要不要外供电。冷端补偿只在热电偶输入时起作用，补偿范围 -20℃~60℃，精度 ±1℃；如果接线盒位置温度经常超出这个范围，要么改安装位置，要么选带更长冷端引线的结构。
还有一个容易漏的地方：这款产品把 PT100、热电偶和变送模块并到一个系列里，订货时最容易漏掉的是分度号、插深和螺纹。只报一个“温度传感器”或者只报 MIK-WZPK，厂家没法知道你要的是 Pt100 还是 B 型，也定不了探头直径和过程连接。把温度段、介质、安装方式、插深和供电这几项写清楚，选型基本不会偏。
