你在现场做K系列I/O系统集成，十有八九会碰到一个让人头疼的事：通信偶尔掉站、诊断报错、模块延迟。查来查去，最后问题落在IO-BUS物理层上。和利时这套K系列单槽IO-BUS背板，配K-BUST01星形终端匹配器和K-BUST02终端匹配器，就是专门解决这类通信末端问题的。我们这边跟不少水厂、电厂、电镀厂打过交道，说实话，很多通信故障不是模块坏了，而是拓扑末端没做匹配。
IO-BUS是和利时K系列控制器跟远程I/O模块之间的专用高速串行总线，走差分信号。这个总线对阻抗连续性、终端匹配精度和布线拓扑特别敏感。你如果采用星形拓扑，多个I/O站点从主背板呈放射状连接，末端不做电气端接，信号反射、边沿畸变、误码率上升就会跟着来。长距离或者高噪声环境里，这种影响是慢慢累积的，表现就是模块通信延迟、偶发掉站甚至诊断异常。

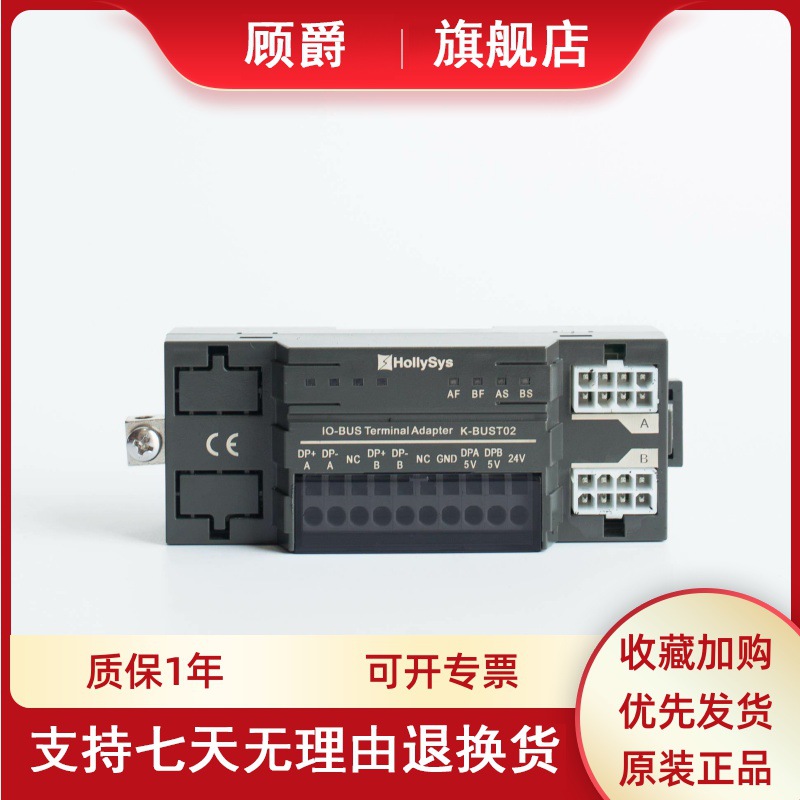

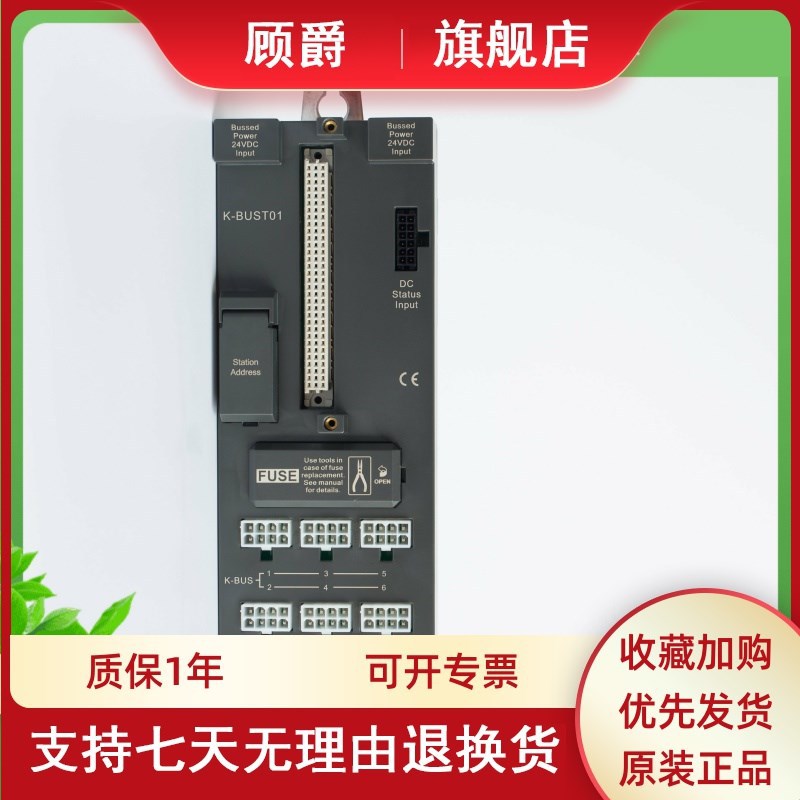

K-BUST01和K-BUST02不是通用电阻模块，是专为K系列IO-BUS协议和物理层规范定制的终端适配单元。两者都遵循IEC 61000-4电磁兼容标准，工作温度范围在-25℃到+70℃，宽温范围内电气参数保持稳定。区别在安装位置和结构：
背板本身支持单槽位独立供电与信号隔离，降低模块间串扰。K-BUST01和K-BUST02插上去之后，接触阻抗低，不会因为松动导致匹配失效。这个参数别小看，5mΩ看着不起眼，现场松动引起的匹配失效多半就是从接触电阻变大开始的。
下面按型号把关键参数分开列清楚。共性的部分先说一下：两款匹配器的特征阻抗都是120Ω，工作温度范围都是-25℃～+70℃，电磁兼容都符合IEC 61000-4标准。不同的地方主要在安装位置、结构和保护配置上。
| 参数项 | K-BUST01 | K-BUST02 |
|---|---|---|
| 适用位置 | 星形拓扑分支末端 | 总线主干路径物理终点 |
| 特征阻抗 | 120Ω | 120Ω |
| 安装方式 | 支持热插拔 | 紧凑型机柜内固定安装 |
| 保护器件 | 内置TVS瞬态浪涌抑制 | 优化PCB布局与散热结构 |
| 工作温度 | -25℃～+70℃ | -25℃～+70℃ |
| 电磁兼容 | IEC 61000-4 | IEC 61000-4 |
| 电路类型 | 纯无源，不含逻辑芯片 | 纯无源，不含逻辑芯片 |
| 配套背板 | K系列单槽IO-BUS背板 | K系列单槽IO-BUS背板 |
背板这边，单槽位独立供电和信号隔离是标配，差分对走线长度经过匹配，减少相位偏差。插槽有标准化接口和机械定位结构，保证匹配器插入后接触阻抗低于5mΩ。这些参数你在选型时不用逐条背，但跟厂家确认拓扑配置的时候，把背板版本和控制器固件版本对一下，能省掉后面不少麻烦。
这套东西主要用在和利时K系列分布式I/O节点间通信的场合。从我们接触的项目来看，下面几个行业用得比较多：
这些场景有个共同点：不是单点设备出问题，而是总线物理层的末端处理没做到位。K-BUST01和K-BUST02在里面的角色，说白了就是还原信号应有的形态，不是去增强信号。
安装这块，现场多半这么装：背板固定在机柜的标准导轨或者安装板上，匹配器插到对应槽位。K-BUST01用在星形分支的末端，K-BUST02用在主干路径的终点。具体步骤不复杂，但顺序和确认动作不能省。
机柜内空间紧凑的时候，K-BUST02的散热结构优化就体现出来了，固定方式更灵活。K-BUST01支持热插拔，调试阶段要换位置或者补装，不用整柜断电。安装环境温度控制在-25℃到+70℃之间，超出这个范围电气参数会漂移，匹配效果就不准了。
说几个现场容易踩的坑。第一，K-BUST01和K-BUST02属于和利时K系列的专用配套部件，不同批次可能存在固件兼容性微调或者结构细微优化，下单前跟客服确认当前库存型号、对应控制器固件版本和现场拓扑配置，这不是流程冗余。第二，IO-BUS背板本身有版本迭代，比如支持更高波特率的新型号，背板版本会影响匹配器的适用范围，别拿旧版背板配新版匹配器。
第三，纯无源设计意味着它不解决协议层问题。如果你的系统里有第三方I/O模块，引脚定义差异导致终端状态识别异常，K-BUST01和K-BUST02能避免协议冲突，但前提是背板侧接线和引脚定义已经核对清楚。第四，接地。现场很多通信故障查到最后是接地没做好，匹配器插得再对，接地电阻大了照样出问题。第五，别把匹配器当备件随便换。不同批次的结构优化可能影响插入手感，但电气参数是一致的，换之前确认型号没错就行。
某新建自来水厂的PLC控制系统，12个远程I/O站通过星形方式接入主控柜。调试初期总线误码率一直在0.8%左右，偶尔有站点通信延迟。工程师在每条分支末端加装了K-BUST01，误码率降到0.02%以下，72小时连续运行验收顺利通过。现场反馈说，之前一直以为是模块问题，换了两个I/O模块都没解决，最后查出来是分支末端没做匹配。
某老旧电厂DCS改造项目，原有IO-BUS干线要延伸到新增的仪表间，距离超过原设计限值。改造后出现周期性通信中断，大概每隔几十分钟掉一次站。技术人员在干线最远端加装K-BUST02，同时核查了背板接地质量，通信中断现象消除。这个项目里，接地和终端匹配是一起处理的，单独做哪一项都不够。
某电镀厂含铬废水车间的控制系统，现场腐蚀性气氛比较重，多厂商设备混搭，第三方I/O模块接入K系列系统时出现终端状态识别异常。因为引脚定义有差异，协议层偶尔报错。后来在分支末端和主干终点分别装了K-BUST01和K-BUST02，利用纯无源设计避开了协议层冲突，通信稳定下来。车间反馈说，这套匹配器本身不出功能，但缺了它系统就稳不住。选型的时候把拓扑和固件版本确认清楚，比事后排查省事得多。
----------
