和利时HPW2405G开关电源是HPW系列中功率最小的24V直流输出型号，该系列由上海阔思电子有限公司提供本地化技术支持与售后响应。整系列覆盖24V与48V两种直流输出体系，包含HPW2405G、HPW2410G、HPW2420G、HPWR01G和HPW4803G五个型号，均为单路输出AC-DC隔离型结构，面向工业自动化现场的中低功率供电需求设计。这些型号之间的区别不在原理，而在输出能力、温度适应范围和目标负载类型。下文逐项说明。
HPW系列全部型号支持85–264V AC宽范围交流输入，覆盖110V与220V电网区域。输入端内置EMI滤波与浪涌防护电路，在电网电压波动频繁的现场也能维持正常工作。输出端负载调整率典型值优于±1%，线性调整率优于±0.5%，后端PLC模块、变送器或通信设备获得的供电基准不随负载变化而明显偏移。
保护机制方面，该系列集成过流、短路、过温及过压四类保护。异常触发后电源自动进入限流或关断状态，条件恢复后尝试重启，不需要人工断电复位。这一逻辑对无人值守站点尤其重要。
多数型号采用无风扇自然冷却结构，依靠金属外壳与PCB散热路径导出热量。无风扇意味着没有机械磨损部件，也没有风扇将粉尘吸入机壳内部的问题，适合密闭机柜或对噪声有要求的场所。HPWR01G作为宽温版本，在电解电容选型和灌胶工艺上做了针对性处理，使其在-25℃至+70℃范围内保持输出稳定。
五个型号按输出功率和电压分为三个层级：24V/12W、24V/24W、24V/48W，另有一个48V/14.4W型号和一个24V宽温型号。具体对照如下：
| 型号 | 标称输出 | 最大功率 | 结构特点 | 典型负载 |
|---|---|---|---|---|
| HPW2405G | 24V / 0.5A | 12W | 标准工业版，自然冷却 | 小型传感器、继电器线圈 |
| HPW2410G | 24V / 1.0A | 24W | 标准工业版，自然冷却 | PLC扩展模块、IO接口板 |

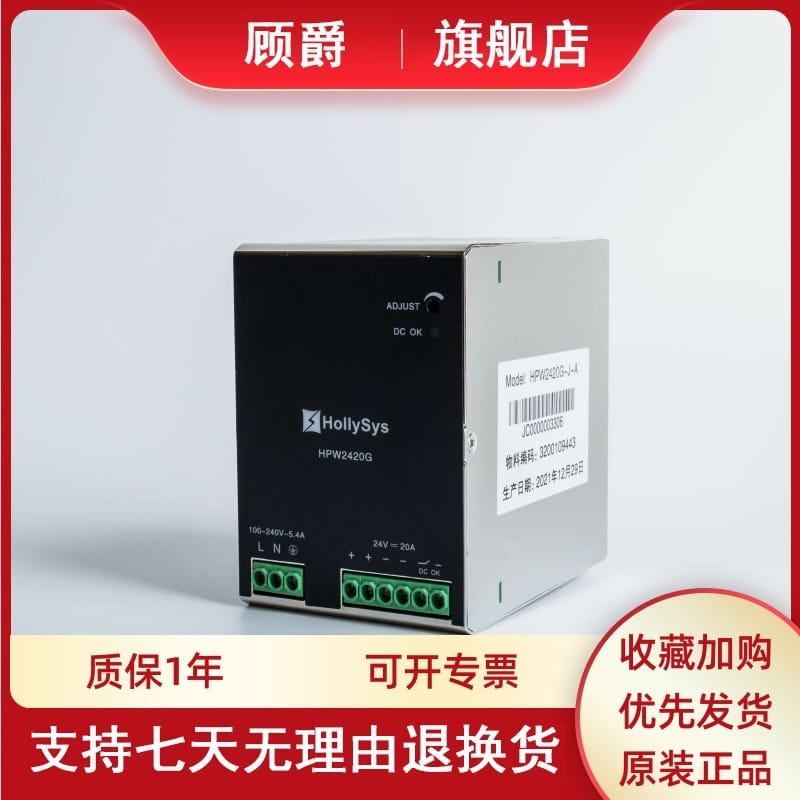

| HPW2420G | 24V / 2.0A | 48W | 标准工业版，自然冷却 | 多通道采集单元、带屏HMI |

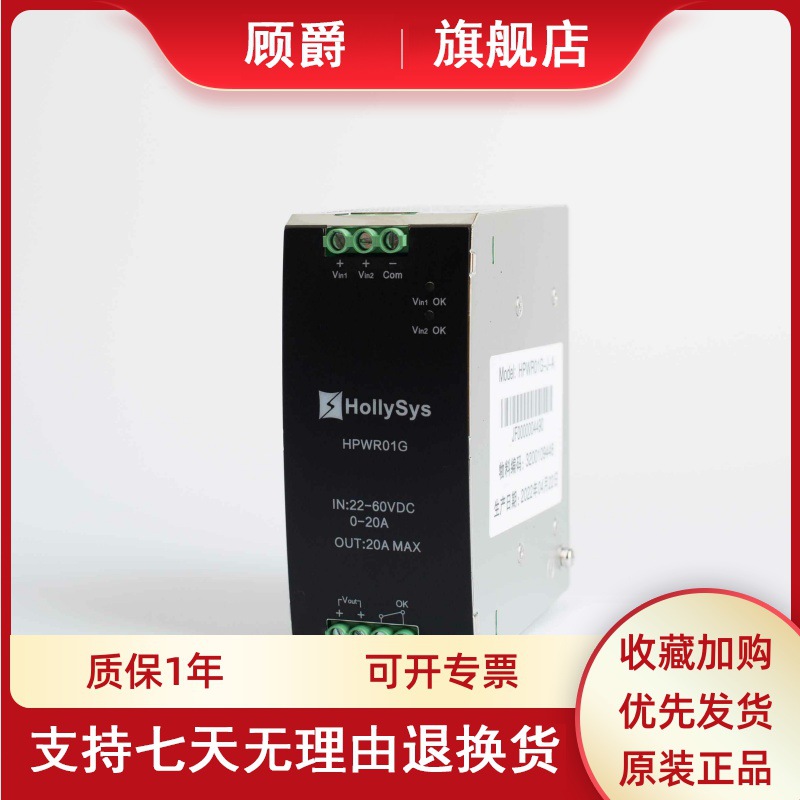

| HPWR01G | 24V / 1.0A | 24W | 宽温版，-25℃～+70℃ | 户外机柜、北方冬季场景 |

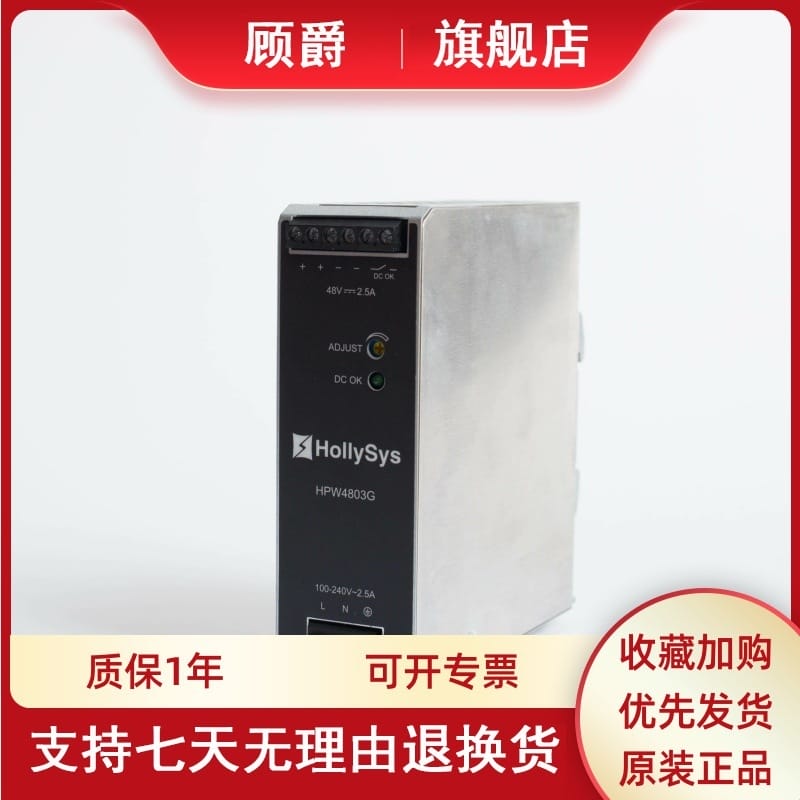

| HPW4803G | 48V / 0.3A | 14.4W | 标准工业版，自然冷却 | RS-485中继器、电磁阀集中驱动 |
全系列型号后缀“G”代表通用工业版本，符合IEC/EN 62368-1基础安全标准，并通过EFT、ESD、Surge等EMC抗扰度测试。输入电压范围、保护功能、负载调整率等指标为系列共性，不因型号不同而变化。
HPW系列的定位是工控链路中的供电节点，不是消费电子或数据中心的大功率电源。它在以下几个行业中出现的频率最高：
HPW2405G和HPW4803G的功率都在15W以下，适合点对点供电，不适合驱动多路负载并联。如果负载端包含电磁阀、接触器线圈等感性元件，需在选型时留出足够的功率余量，感性负载的启动电流通常是额定值的数倍。
HPW系列采用导轨安装或面板螺钉固定两种方式，具体取决于机柜内的空间布局。安装时需要关注三个物理条件：
HPWR01G在低温环境下启动时，电解电容的等效串联电阻会升高，电源内部反馈环路需要更长时间建立稳定输出。如果户外箱体在冬季首次上电，建议先空载通电数分钟再接入负载。这个操作在北方项目的调试记录中反复被提到。
选型阶段最常见的误判是按负载额定电流直接匹配电源输出电流。开关电源的标称电流是持续输出能力，但负载启动瞬间的冲击电流可能达到额定值的两到三倍。HPW2405G的0.5A输出如果直接驱动继电器线圈组，上电瞬间可能触发过流保护。建议实际负载电流不超过电源标称值的70%，感性负载场景降至50%。
宽温型号HPWR01G与标准型号HPW2410G的输出参数相同，但两者不能互换使用。HPWR01G的灌胶工艺和电容选型针对温度循环做了优化，标准型号在-25℃环境下启动时输出建立时间会明显延长，长期低温运行还会加速电解电容老化。反过来，HPWR01G在常温下的成本高于HPW2410G，如果项目现场冬季温度不低于-10℃，选HPW2410G更经济。
关于批次和库存：HPW系列各型号的生产日期、库存状态以及是否含定制化接口（导轨卡扣类型、端子形式、外壳颜色）以实时供货信息为准。下单前需要与客服确认，避免因型号替代或批次差异导致安装尺寸不匹配。
五个型号覆盖了从12W到48W的24V供电需求，以及一个48V的专用型号。选型的核心判断依据是三个变量：负载总电流、现场最低温度、负载类型。
负载为小型传感器或单个继电器线圈，总电流不超过0.35A，选HPW2405G。它的12W功率对这类负载有足够余量，体积也是系列中最小的。负载为PLC扩展模块或IO接口板，总电流在0.5A到0.7A之间，选HPW2410G。这个型号是系列中用量最大的，24W功率覆盖了大多数中型工控节点的供电需求。负载包含带屏HMI或多通道数据采集单元，总电流超过1A但不超过1.4A，选HPW2420G。它的48W输出能力在系列中最高，适合集中供电方案。
现场最低温度低于-10℃，无论负载功率多大，都应优先选HPWR01G。它的输出参数与HPW2410G相同，但宽温能力是标准型号不具备的。如果负载是RS-485中继器、电磁阀集中驱动或其他需要48V供电的设备，选HPW4803G。这个型号的输出电压与其余四个不同，不能与24V型号混用在同一供电母线上。
最后一条判断：如果项目现场存在电网瞬时跌落（持续时间小于10ms），HPW2420G和HPW2410G的储能电容容量能够维持输出不中断，HPW2405G和HPW4803G的输出保持时间相对较短。对供电连续性有明确要求的场合，优先选功率余量更大的型号。
----------
