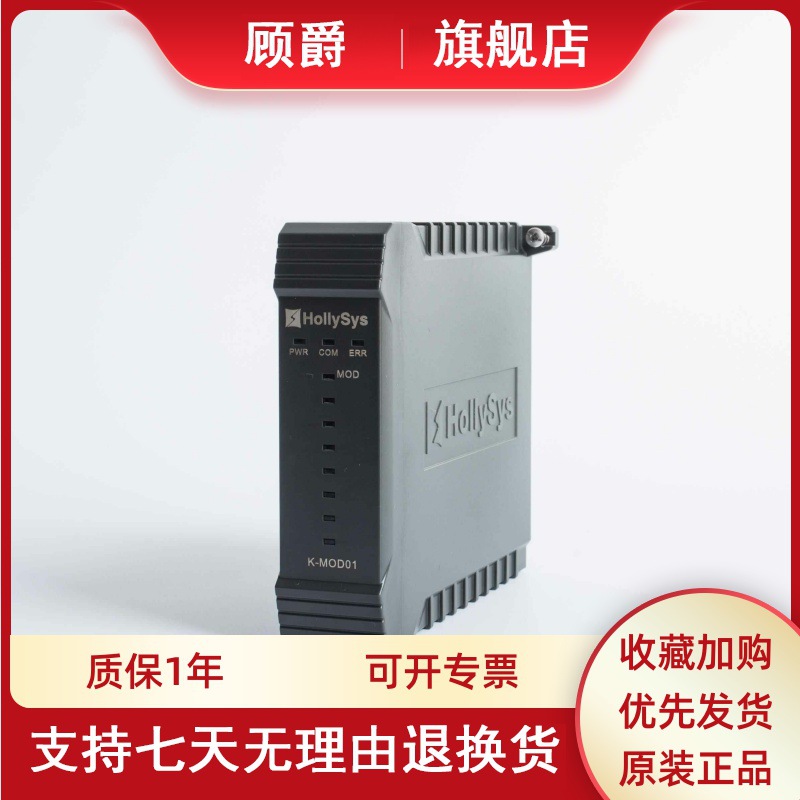

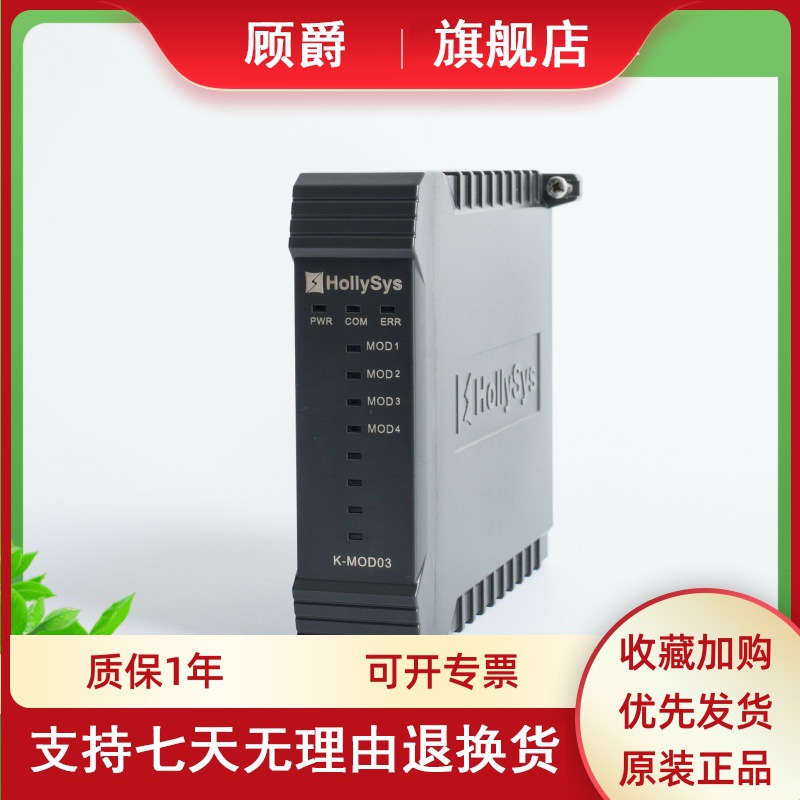

和利时K-MOD01和K-MOD03这两款模块，干的是同一件事：把Profibus-DP和Modbus两种协议之间的数据来回翻译。上海阔思电子有限公司提供技术支持和本地化服务。你到现场如果碰到DCS走DP、底层仪表只出Modbus，或者PLC是DP主站、新买的设备偏偏是Modbus RTU/TCP，这两个模块就是夹在中间做协议映射的。它们不是串口服务器，也不跑逻辑运算，就管协议转换这一件事。
K-MOD01和K-MOD03都属于Profibus-DP转Modbus协议转换设备，核心功能是实现DP主站/从站与Modbus RTU/TCP设备之间的双向数据映射和实时转发。两者的分工不同，你选型的时候要看清楚站在哪一侧。
两个模块都内置了经过长期现场验证的Profibus-DP协议栈，符合EN 50170标准，Modbus协议引擎支持RTU、ASCII、TCP多种模式，常用功能码01/02/03/04/06/10/16都能用，寄存器地址映射关系可以配置。LED指示灯直接显示DP链路状态、Modbus通信活动、电源和错误类型，现场排查不用猜。配置通过PC端工具完成，站号、波特率、超时时间、映射表这些参数设好就行，不需要编程背景，基础部署半小时内能搞定。
工作温度范围-25℃～+70℃，抗电磁干扰设计符合IEC 61000-4系列标准。端子式接线，DIN导轨安装，控制柜里找个位置卡上去就行。
两个型号在协议角色上的差异直接决定了接线方式和组态逻辑，参数对照如下：
| 参数项 | K-MOD01 | K-MOD03 |
|---|---|---|
| Profibus-DP角色 | DP主站 | DP从站 |
| Modbus角色 | Modbus主站/客户端 | Modbus主站/客户端 |
| 协议标准 | EN 50170 | EN 50170 |
| Modbus模式 | RTU / ASCII / TCP | RTU / ASCII / TCP |
| 支持功能码 | 01/02/03/04/06/10/16 | 01/02/03/04/06/10/16 |
| 工作温度 | -25℃～+70℃ | -25℃～+70℃ |
| 抗干扰标准 | IEC 61000-4系列 | IEC 61000-4系列 |
| 安装方式 | DIN导轨，端子接线 | DIN导轨，端子接线 |
| 配置方式 | PC端配置工具 | PC端配置工具 |
| 状态指示 | LED显示DP/Modbus/电源/错误 | LED显示DP/Modbus/电源/错误 |
选型逻辑很简单：你的DP网络里缺一个主站去管下面的Modbus设备，选K-MOD01；你的DP主站已经有了，需要往网络里挂一个从站来对接Modbus设备，选K-MOD03。别搞反了，搞反了组态都建不起来。
这两个模块已经在多个行业落地，场景集中在协议不兼容的衔接点上。水泥厂DCS升级后，原有Profibus-DP架构的窑温监测网络要对接新采购的Modbus RTU红外测温仪，DCS卡件不支持Modbus物理层，中间加一个K-MOD03就通了。水处理项目里PLC通过DP管理阀门和泵组，新增的水质分析仪只提供Modbus TCP接口，同样需要协议转换层。
制药车间改造时保留原有西门子S7-300 DP主站，要接入国产温湿度采集模块（仅支持Modbus RTU），没有中间适配层调试周期就得拖长。能源监控系统把DP主站采集的锅炉运行参数同步转发到Modbus TCP架构的能耗管理平台，也是这类模块的典型用法。汽车零部件产线上DP控制的机器人工作站要读取Modbus RTU接口的压力传感器数据，化工企业延续使用十几年的DP DCS系统同时接入新型Modbus智能阀门定位器，这些场景都跑着K-MOD01或K-MOD03。OEM设备配套也常见，第三方智能配电终端、远程IO箱体内部集成这个模块来提升整机协议兼容能力。
模块是DIN导轨安装，端子式接线，控制柜内找个位置卡上去就行。供电和接线端子按照模块上的标识来，别凭经验猜。Profibus-DP侧用标准DP电缆和接头，终端电阻该拨的拨到位。Modbus侧如果是RTU，注意A/B线别接反，屏蔽层单端接地。
安装环境温度不能超出-25℃～+70℃这个范围，虽然模块本身有宽温能力，但柜内如果还有大功率变频器在旁边，尽量拉开距离或者加隔板。电磁干扰大的场合，DP电缆和Modbus信号线分开走线槽，别捆在一起。
下单前一定要跟客服确认当前库存模块的固件版本、配套资料完整性，以及是否适配你的具体主/从站型号。这不是流程冗余，是确保模块到了现场能直接进调试阶段的关键动作。
配置的时候站号和波特率必须和DP网络里其他站一致，别自己另起一套。映射表建好之后先拿一个从站做通信测试，通了再往上加，别一次性全挂上去。调试阶段把LED指示灯的说明书放在手边，超时、校验失败、地址越界这几种错误灯态对应的问题方向不一样，看灯比抓包快。
现象是模块上DP状态灯不亮或者一直闪，主站那边看不到这个站。先查DP电缆的A/B线有没有接反，终端电阻拨了没有。多半是物理层问题，终端电阻没拨或者电缆接头没压好。处理方式是把终端电阻拨到ON（如果模块在总线末端），重新压接DP接头，用万用表量一下A/B线之间的电阻看是不是在正常范围。
现象是DP那边数据上来了，但Modbus从站的值一直是超时或者零。先查Modbus的站号、波特率、校验位设置和从站设备是否一致。多半是通信参数不匹配，尤其是校验位，很多仪表默认偶校验但配置工具里设成了无校验。把PC端配置工具打开，逐项核对从站设备的通信参数，改完重新下载配置。
现象是通信正常，但读上来的寄存器值和实际仪表显示的对不上，或者浮点数完全乱码。先查映射表里的寄存器地址和数据类型设置。多半是字节序或者浮点数拆分方式不对，Modbus设备有的用大端有的用小端，浮点数还有高低字交换的问题。在配置工具里调整字节序设置，或者用预置的浮点数转换模板重新映射。
现象是通信时断时续，LED灯偶尔闪一下错误又恢复正常。先查供电电压是否稳定，再查柜内有没有大功率设备频繁启停。多半是电磁干扰或者供电波动导致的。处理方式是在模块供电前端加一个稳压电源，DP电缆和Modbus信号线分开走线，如果变频器离得近，给模块加个金属屏蔽罩或者换个安装位置。
最后提醒一句：模块上电之前，先用配置工具把站号、波特率、映射表全部读一遍确认无误再通电。我见过有人配置没下载就直接上电，DP主站扫不到站，排查了半天以为是硬件问题。
----------
