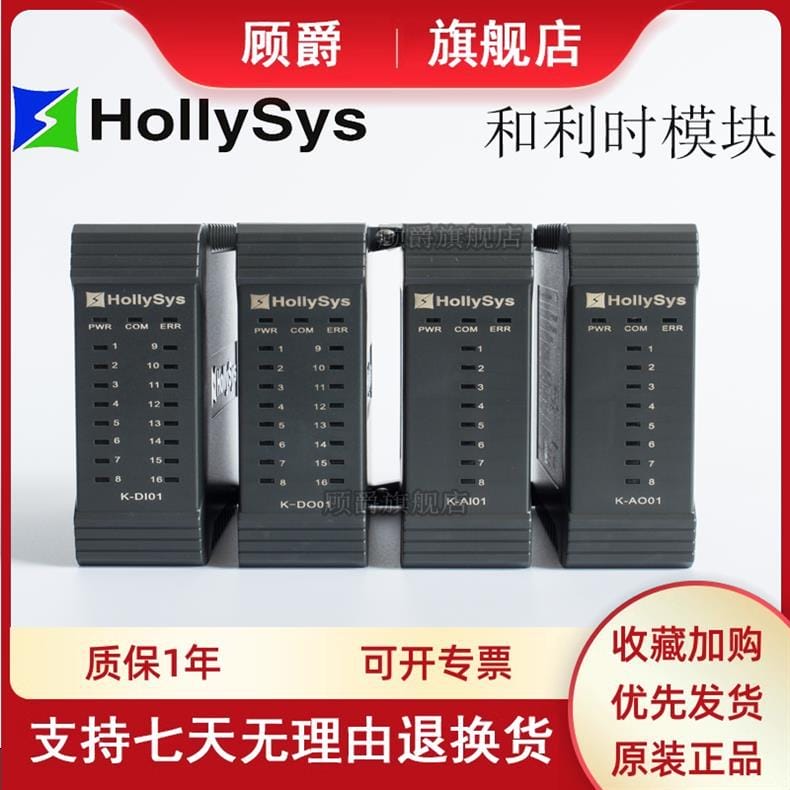

和利时（HollySys）K系列模块是和利时DCS与PLC系统中承担信号采集、输出驱动与总线通讯的基础单元。上海阔思电子有限公司作为该系列模块的技术服务方，长期接触现场替换与扩容需求，发现多数选型困惑集中在模拟量与数字量模块的通道数匹配、RTD与通用模拟量输入的取舍，以及总线冗余配置的必要性上。本文按功能把AT01、DIT01、K-AI01、K-AO01、K-BUS02、K-DI01、K-DO01、K-RTD01八个型号讲清楚，重点说明各自适合什么场合、接什么信号、参数边界在哪里。
K系列模块采用统一的机械结构与背板电气接口，同一机架内可以混插模拟量、数字量和通讯模块，槽位不区分功能类型，扩容时按剩余槽位直接增加即可。模块与和利时MACS、K-COMS组态平台配合使用，地址分配和通道参数在图形界面完成，不需要在现场拨码或跳线定义通道功能。

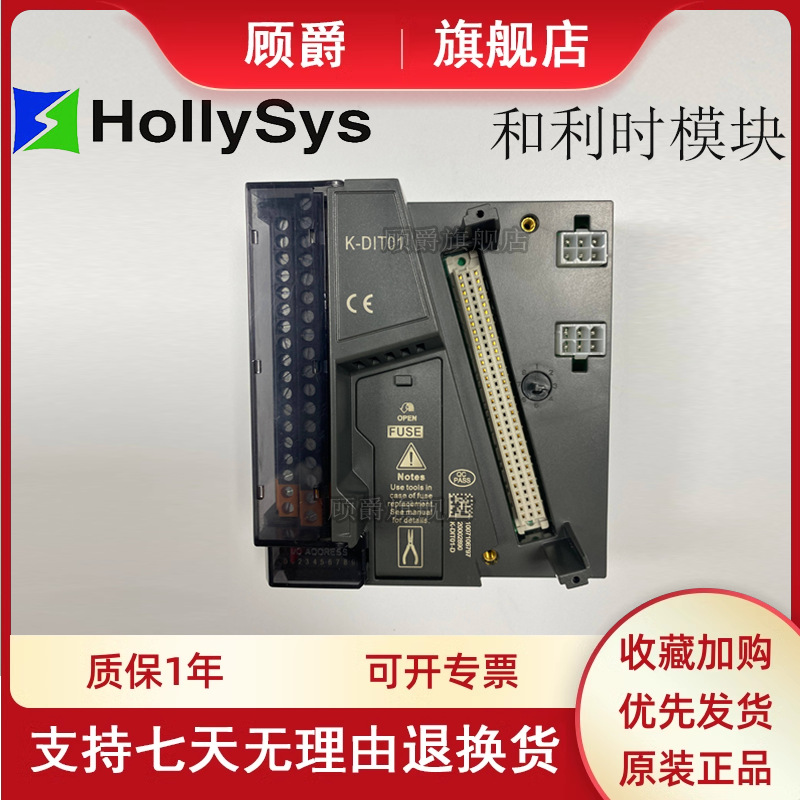

该系列面向工业现场的务实设计体现在几个方面。模拟量模块通道间隔离耐压不低于500V AC，共模抑制比优于100dB，对变频器启停带来的共模干扰有实际抑制作用。数字量输入模块带光电隔离和去抖动处理，干接点和湿接点均可直接接入，不需要外接中间继电器做信号转换。K-DIT01在K-DI01基础上强化了隔离等级，适合与动力回路混排的柜内环境。
K-BUS02提供双冗余总线接口，主链路通信异常时自动切换到备用通道，切换期间通信缓存不丢失，对于连续生产线上不允许通讯中断的场合，这个功能比单纯提高波特率更有意义。模块本体工作温度覆盖−20℃～+60℃，AT01和K-RTD01在温度测量场景下可直接安装在现场接线箱内，不必集中到控制室机柜。
各型号功能定位不同，参数对照如下表。需要留意的是，同一型号可能因生产批次不同存在版本差异，采购前应确认具体规格。
| 型号 | 功能 | 通道数 | 信号类型 | 关键参数 |
|---|---|---|---|---|

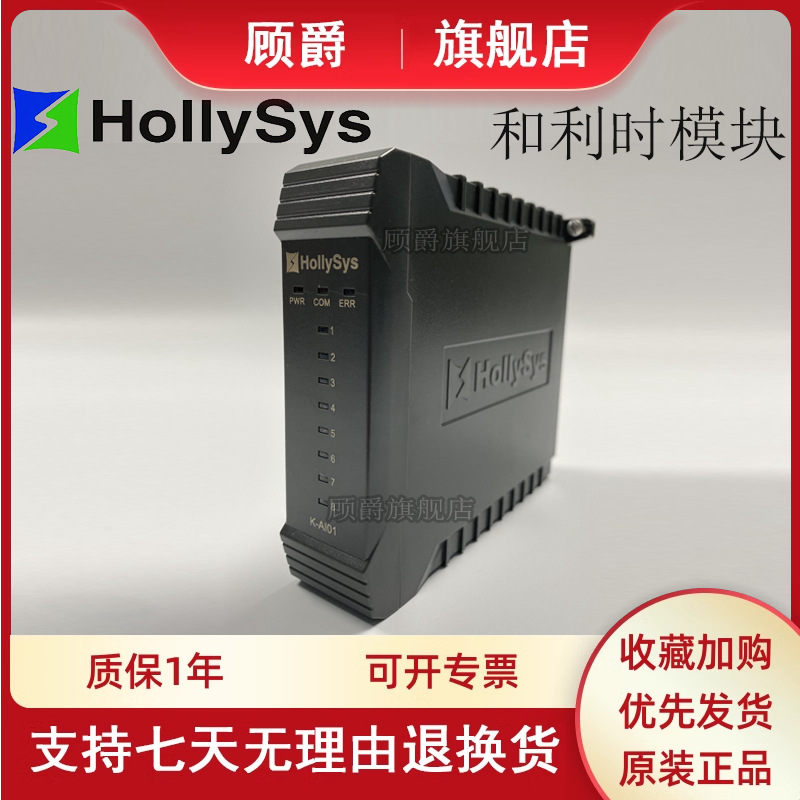

| K-AI01 | 模拟量输入 | 8通道 | 4–20mA、0–5V、0–10V | 16位ADC，数字滤波，通道间隔离≥500V AC |
| K-AO01 | 模拟量输出 | 4通道 | 4–20mA、0–10V | 断线检测，输出保持功能 |
| K-RTD01 | 热电阻输入 | 4通道 | Pt100、Pt1000、Cu50 | 三线制补偿，冷端自动校准 |

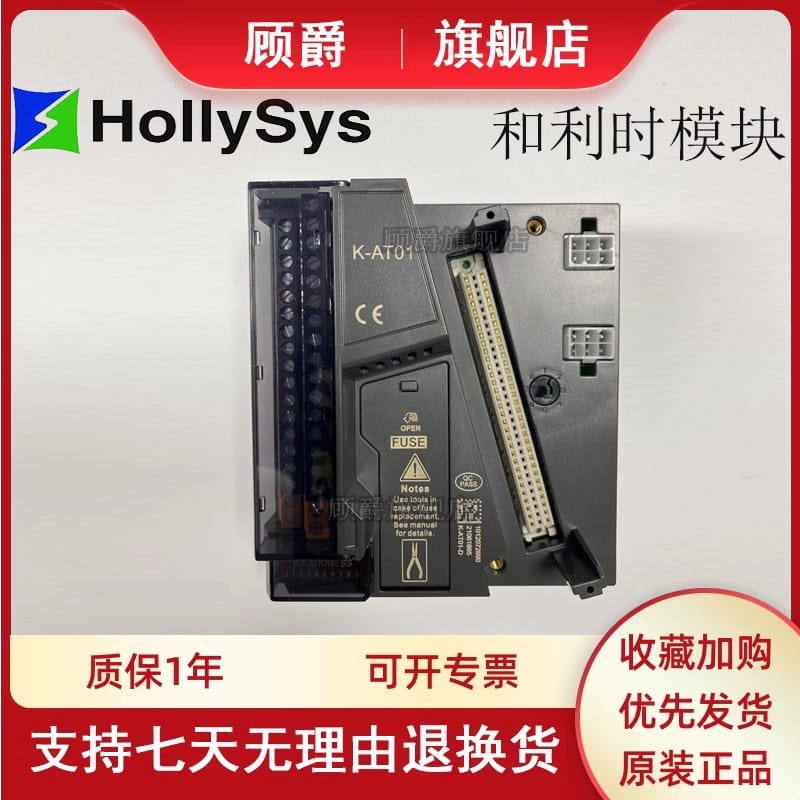

| AT01 | 热电阻/热电偶输入 | — | Pt100、K型热电偶 | 温度专用通道 |
| K-DI01 | 数字量输入 | 16点 | 24V DC干接点/湿接点 | 光电隔离，去抖动处理 |
| DIT01 | 数字量输入（隔离增强） | — | 24V DC | 增强抗干扰能力 |
| K-DO01 | 数字量输出 | 8点 | 继电器或晶体管输出 | 短路保护，负载状态反馈，每通道0.5A |
| K-BUS02 | 总线通讯 | — | PROFIBUS DP或Modbus RTU | 双冗余接口，总线诊断，故障切换 |
共性供电要求为24V DC ±10%，单模块功耗低于5W。工作湿度5%～95%无凝露。所有模拟量模块均支持断线检测，检测阈值在组态中设定。
K系列模块的行业分布比较集中，基本围绕过程控制和工厂自动化两条线展开。
化工与石化行业用得最多的是K-AI01和K-RTD01。反应釜温度监控、管道压力采集、液位信号上传，这些连续量信号通过K-AI01接入DCS，而测温点则优先走K-RTD01或AT01，因为三线制补偿和冷端校准能直接减少引线电阻带来的偏差。某化工企业反应釜改造中，用K-RTD01替代老旧测温模块后，单通道测温重复性误差从±0.8℃降到±0.2℃以内，PID整定的数据基础明显改善。
水处理和市政工程偏向数字量模块。加药泵的远程启停、阀门的开到位关到位反馈、液位开关状态监测，这些离散信号用K-DI01和DIT01采集，K-DO01驱动接触器线圈或报警指示灯。K-AO01则用来输出4–20mA给变频器做频率调节，形成“状态可观、指令可达、调节可调”的完整回路。
电力、冶金、制药和新能源领域的应用逻辑类似，区别在于电磁环境复杂程度不同。变频器密集、大功率电机频繁启停的场合，DIT01和带隔离的模拟量模块更合适。K-BUS02在食品包装产线的DCS扩容中表现突出，灌装称重单元的8路模拟称重信号加4路温度补偿信号，通过双总线冗余上传，主链路异常时备用通道维持关键参数可见。
模块采用标准35mm DIN导轨安装，水平或垂直方向均可，但垂直安装时散热条件变化，模块间间隙需要适当加大。
空间上，模块之间预留不小于10mm的散热间隙，避免密集堆叠。柜内布线时，24V DC供电建议使用独立稳压电源，不要与动力线共管或共用线槽。接地电阻要求不大于4Ω，模块接地端子必须可靠连接，模拟量信号线的屏蔽层单端接地，接地点选在控制柜侧。
电气连接使用专用端子排，接线扭矩控制在0.5～0.8Nm。扭矩不足会导致接触电阻增大，模拟量通道读数漂移；扭矩过大会损坏端子。信号线接入前确认类型与模块匹配，电流输入和电压输入在部分模块上需要跳线或组态设置。
K-BUS02的总线电缆走线应远离变频器输出线和动力电缆，间距至少保持200mm。总线两端需要接入终端电阻，站地址和波特率通过组态软件设定，与主站保持一致。
安装前先触摸接地金属释放人体静电，模块内部元件对静电敏感，尤其是模拟量通道的ADC芯片。拿取模块时避免触碰背板连接器针脚。
数字量输出模块的负载电流不要超过额定值。K-DO01每通道0.5A，驱动电磁阀或接触器线圈时确认实际电流，感性负载建议外加续流二极管。输出类型在采购时确认清楚，晶体管版本和继电器版本的负载能力和寿命曲线不同，继电器版本适合频繁切换但动作寿命有限，晶体管版本响应快但需要匹配负载电压范围。
模拟量输入模块的信号类型必须与传感器输出一致。4–20mA变送器和0–10V传感器不能混接在同一组通道上，组态时逐通道核对。断线检测功能在有信号时正常，传感器断线后模块会输出报警值，上位机需要做相应处理。
K-RTD01和AT01的测温线建议使用三线制接法。两线制虽然接线简单，但引线电阻直接计入测量结果，长距离传输时误差明显。三线制补偿能抵消这部分偏差，现场接线时注意三根线的电阻值应尽量一致。
每半年检查一次端子紧固情况和模块表面灰尘。工业现场粉尘积累会影响散热，导致模块温升偏高。清洁时使用干燥压缩空气或软毛刷，不要用湿布擦拭。
选型的第一步是分清信号类型，第二步是确定通道数和安装形式，第三步是考虑环境干扰等级。
温度测量场景优先选K-RTD01或AT01。测点集中在4路以内、使用Pt100或Cu50热电阻的，K-RTD01的三线制补偿和冷端校准直接解决问题。需要同时接入热电阻和热电偶的，AT01兼容Pt100和K型热电偶两种类型，适合测点类型不统一的改造项目。两者与K-AI01的区别在于，K-AI01接收的是变送器输出的4–20mA信号，适合温度变送器已经安装在现场的情况；如果温度信号直接以电阻值形式进入控制系统，选K-RTD01或AT01更合理。
通用模拟量采集场景选K-AI01。8通道、16位ADC、支持电流和电压两种信号，覆盖压力、液位、流量、称重等绝大多数连续量测量需求。通道间隔离和数字滤波在变频器较多的柜内环境中优势明显。输出侧对应选K-AO01，4通道输出4–20mA或0–10V，驱动调节阀、变频器频率给定或智能执行机构，断线检测和输出保持功能在控制指令中断时维持安全输出状态。
数字量采集场景，一般开关量反馈选K-DI01，16点容量、干湿接点兼容、光电隔离加去抖动，适合设备启停反馈、限位开关、急停信号。如果柜内变频器多、动力电缆与信号电缆混排，选DIT01，隔离等级更高，抗干扰余量更大。数字量输出选K-DO01，8点输出，根据负载类型确认继电器版本还是晶体管版本。
系统通讯环节，单条总线链路能满足可靠性要求的场合可以不配K-BUS02；如果上位控制器与IO站之间的通信中断会直接影响生产，K-BUS02的双冗余切换和通信缓存是值得投入的。选型时确认主站使用的协议是PROFIBUS DP还是Modbus RTU，两者对应的模块版本不同。所有型号在提交订单前与客服确认库存状态、配套端子排型号和固件版本，旧系统升级时提供现有机架照片和组态截图，便于预判兼容性。
