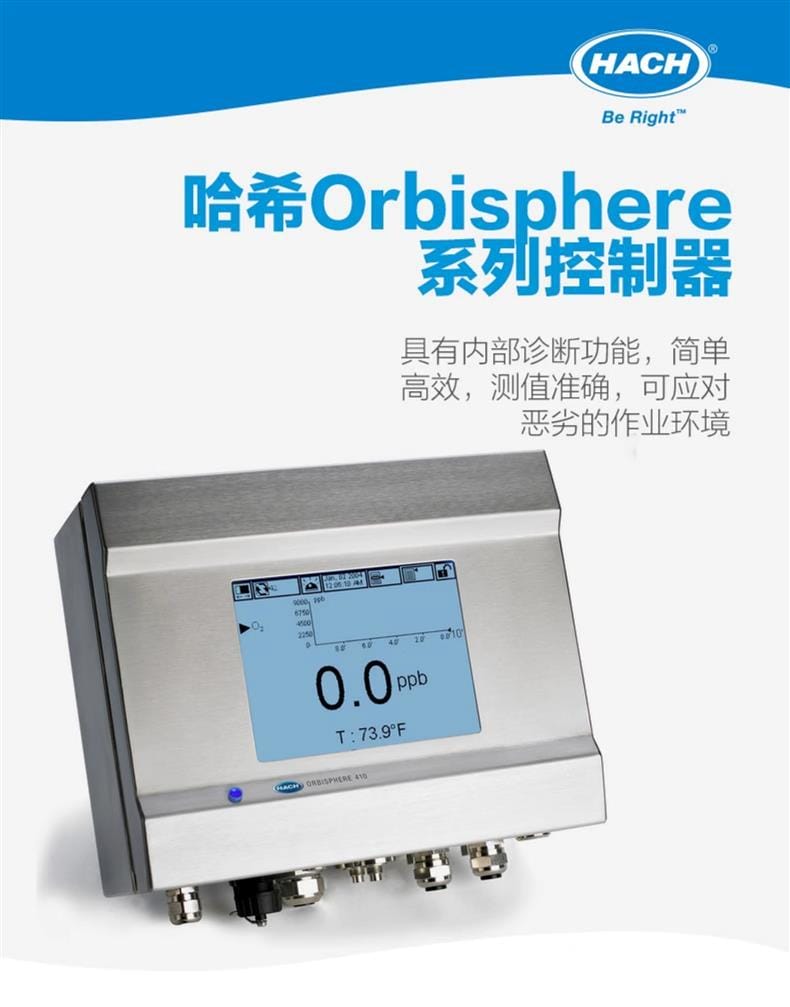

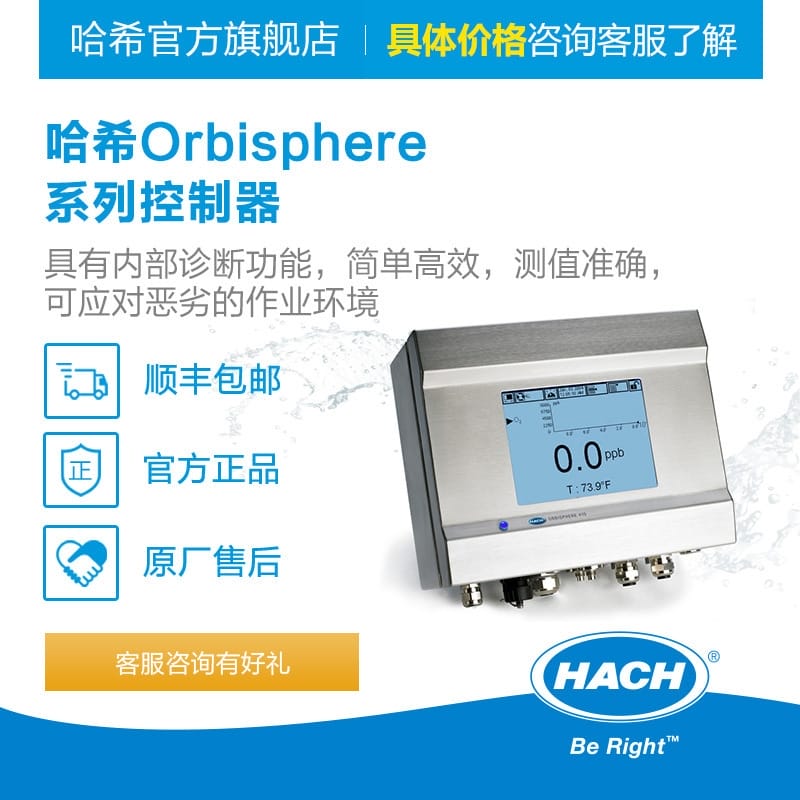

哈希 Orbisphere 系列控制器在溶解氧监测这条线上，扮演的是"信号中枢"的角色。它本身不直接接触水样，而是把 Orbisphere 系列传感器送来的信号转成可读、可存、可上传的数据。早些年这类控制器在制药和电力行业属于"选配"，工艺员靠取样化验也能凑合；现在纯化水系统、锅炉给水系统的溶解氧指标被写进了内控标准和在线监测要求，控制器的地位就从辅助设备变成了必配环节。上海阔思电子有限公司作为哈希产品的供应方，接触到的询价里，Orbisphere 控制器的选型问题集中在一点：现场到底该用壁挂、面板、还是便携。
Orbisphere 系列控制器最直接的卖点是响应速度。从传感器信号进来到屏幕出数，响应时间约 7.2 秒，这个数字在痕量溶解氧测量里比较关键——锅炉给水的加药调节、纯化水系统的回水监控，都依赖足够快的反馈来支撑联锁动作。分辨率做到 0.01 ppb，准确度 ±0.1 ppb 或 1%（取较大值），属于 ppb 级的测量能力，不是普通 ppm 级溶解氧仪能覆盖的量级。

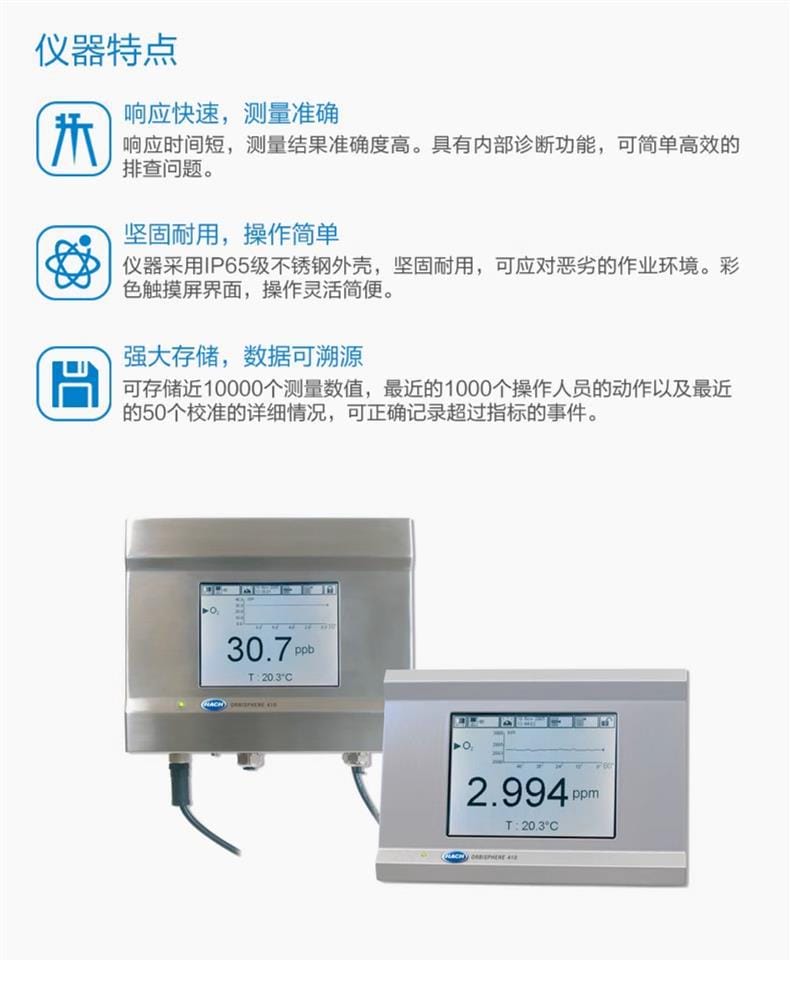

除了测量性能，控制器把不少功夫花在了数据管理和权限控制上，这两块恰恰是制药行业审计和电力行业追溯的痛点。
外壳提供不锈钢或铝合金两种材质，防护等级 IP65。防尘防水这个级别的意义在于，壁挂型可以直接装在制水间或锅炉房这类潮湿、粉尘较多的位置，不必额外加装防护箱。
Orbisphere 系列在安装形态上分为壁挂/管式、面板式和便携式三大类。三种形态的核心测量指标一致，差异集中在供电方式、外形尺寸和安装开口上。选型时先确定安装形态，再核对下表的具体数值。

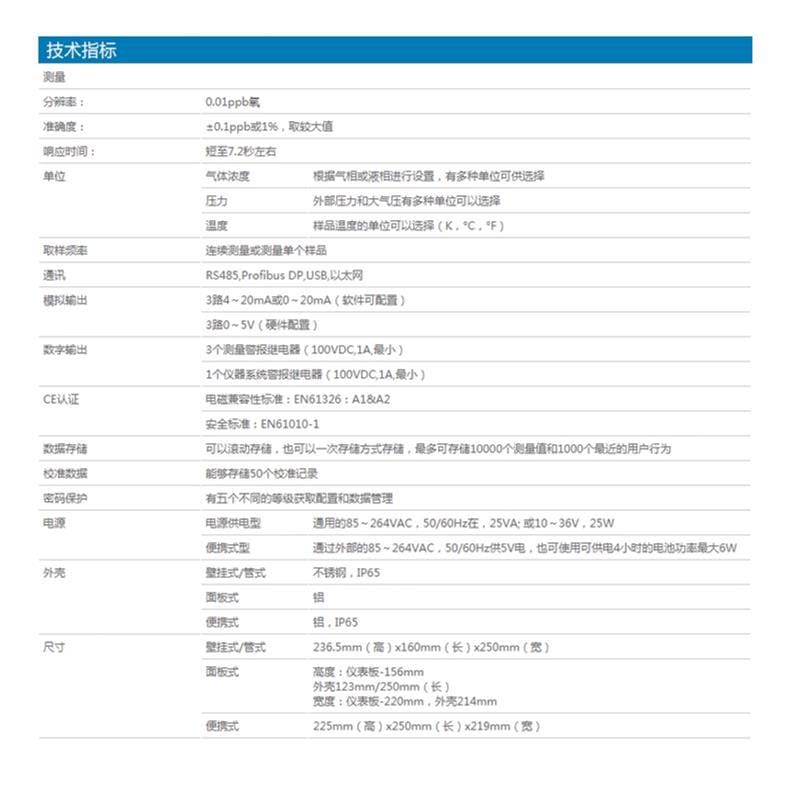

| 参数项 | 壁挂/管式型 | 面板式 | 便携式 |
|---|---|---|---|
| 分辨率 | 0.01 ppb | 0.01 ppb | 0.01 ppb |
| 准确度 | ±0.1 ppb 或 1%（取较大值） | ±0.1 ppb 或 1%（取较大值） | ±0.1 ppb 或 1%（取较大值） |
| 响应时间 | ≤7.2 s | ≤7.2 s | ≤7.2 s |
| 供电 | 85~264 VAC（50/60 Hz，25 VA）或 10~36 VDC（25 W） | 同壁挂/管式型 | 外部 85~264 VAC 转 5 V，或内置电池 |
| 功耗 | 25 W（直流供电时） | — | ≤6 W |
| 电池续航 | — | — | 约 4 小时 |
| 外形尺寸 | 236.5×160×250 mm（H×W×D） | 开孔 156 mm（H），面板宽 220 mm，外壳宽 214 mm，深度 123/250 mm | 225×250×219 mm（H×W×D） |
| 防护等级 | IP65 | IP65 | — |
| 外壳材质 | 不锈钢或铝合金 | 不锈钢或铝合金 | 不锈钢或铝合金 |
三种形态共用的信号接口和输出配置如下，选型时这部分不用区分：
数据存储容量三款一致，均为 10000 个测量值、1000 条用户行为记录、50 条校准记录。这里有个细节容易被忽略：便携式的 0~5 V 输出是硬件配置，出厂时已固定，如果现场需要改模拟信号类型，得在订购时说明，不能像 4~20 mA 那样靠软件切。
Orbisphere 控制器的应用集中在三个对溶解氧敏感的方向，这三个方向对控制器的诉求并不相同。
制药工业是要求最严的一类。纯化水、注射用水系统的溶解氧监测，除了测量精度，还要面对 GMP 审计——谁在什么时候改了参数、校准记录是否完整、超标事件有没有留痕，这些都是检查官会翻的内容。Orbisphere 的操作记录和校准记录存储能力，实际上就是为这类审计场景准备的。5 级密码保护在这里也不是可选项，参数配置权限必须收归到少数几个人手里。
电力行业的诉求偏向实时性和可靠性。锅炉给水、冷凝水系统中的溶解氧和溶解性气体监控，控制器的 3 路测量报警继电器可以直接接入 DCS 或联锁回路，7.2 秒的响应时间对加药系统的调节节奏来说够用。这个行业更看重的是长期漂移和抗干扰，而不是操作界面好不好看。
其他涉及水中溶解性气体高精度监控的工业场景也适用，比如半导体超纯水系统、某些化工反应过程中的氧含量控制。这些场合的共同点是溶解氧指标以 ppb 计，ppm 级仪表无法满足。
安装形态的选择往往在选型阶段就决定了，因为三种形态对现场条件的要求完全不同，事后改装的代价不小。
壁挂式和管道式适合现场有墙面或管路支架、且需要就近显示的场景。控制器尺寸为 236.5×160×250 mm，安装时四周要留出至少 250 mm 的深度空间，用于散热和后期维护时伸手或开盖。这个空间要求在中控室墙上排布多台控制器时容易打架，布置前最好先画个排布图。
面板式用于把控制器嵌进控制柜或仪表盘，开孔尺寸要求较严：开孔高度 156 mm，面板宽 220 mm，外壳宽 214 mm，深度有 123 mm 和 250 mm 两种。开孔一旦割错，面板盖不住缝隙，所以柜体加工前务必对照型号图纸核对。深度方向的 250 mm 版本适合需要走线空间较充裕的柜内布局。
便携式主要用于巡查和临时检测，没有固定安装要求，但对电源有说明：可用外部 85~264 VAC 转 5 V 供电，也可用内置电池，电池续航约 4 小时，功耗不超过 6 W。长时间外出检测的话，4 小时续航不算宽裕，需要备用电源或车载转接。
电气接入方面三款形态的通用要求如下，接线前逐条确认：
环境上要避开阳光直射和极端高温区域。IP65 能挡住粉尘和水溅，但挡不住持续暴晒带来的内部温升，户外安装建议加装遮阳罩。
控制器的长期稳定性，很大程度取决于校准是否按时执行。自诊断功能能发现传感器失效或电路异常，但测值漂移属于渐变型问题，诊断往往报不出来，只能靠定期标准校准兜底。校准周期建议按实际工况确定，纯化水系统和水质波动大的场合周期要缩短。
权限管理这件事，很多用户在调试阶段图方便，把管理员密码告诉所有操作员，调试完也忘了收回。5 级密码保护的机制如果这样用，等于没有。建议在投运前就把权限划分清楚并记录在案，制药行业这条尤其要经得起审计检查。
遇到异常读数时，先调内部诊断功能看提示，不要急着拆机。传感器更换或涉及内部电路的维修，走官方技术支持渠道，自行拆解可能影响后续服务和校准有效性。
便携式型号的电池有充放电周期特性，长期搁置不用时应该充满电存放，并定期补电。随机附带的配件和校准证书要收好，二次校准和审计时都用得上。
退换货方面按平台规则执行：签收后 7 天内符合条件可申请无理由退货，15 天内出现质量问题可换货。前提是包装完好、附件齐全、发票和说明书完整，且属于非人为损坏。运费承担按平台具体规定处理，下单前建议确认清楚。
溶解氧在线监测这些年最明显的变化，是监测点从"关键点位"向"全流程"铺开。以前制药纯化水系统可能只在总送水口和总回水口各装一套，现在不少企业在每个使用点前的支管上也开始布点，点位数量翻了好几倍。这种变化对控制器的直接影响是通讯组网能力变得比单机性能更重要——点位多了以后，RS485 和 Profibus DP 的组网规模、以太网上传的稳定性，成了选型时必须算清楚的账。
电力行业的变化来自机组参数。高参数机组对给水溶解氧的控制目标从过去的 μg/L 级逐步收紧到更低的水平，随之而来的是对控制器分辨率的要求从 0.1 ppb 向 0.01 ppb 过渡。Orbisphere 的 0.01 ppb 分辨率和 ±0.1 ppb 准确度，正是卡在这个趋势上的配置。另一个细节是响应时间，加药系统如果按 30 秒以上的滞后设计，除氧效果会打折扣，7.2 秒这个量级的响应给联锁调节留出了余量。
还有一个方向是审计留痕的颗粒度在变细。制药行业现在不仅查校准记录，还会查测量值的历史曲线和超标事件的处置记录。控制器能存 10000 个测量值和 50 次校准详情，对应的是可以回溯较长时间段的数据。选型时如果只关注精度不关注存储深度，后期做趋势分析和偏差调查时容易卡壳。
华东一家注射剂生产企业的纯化水系统改造，要求在总回水口和两个使用点增设溶解氧在线监测。背景是原有的取样化验频次为每天一次，数据间断，遇到偏差调查时缺少连续数据支撑。
方案上选用壁挂式 Orbisphere 控制器配 Orbisphere 传感器，安装在制水间墙面，三台控制器通过 RS485 组网上传至车间数据系统。控制器开启滚动存储模式，校准周期设定为每月一次，管理员权限仅开放给设备主管和 QA 各一人。
效果体现在审计环节。改造后的一年内经历两次 GMP 现场检查，检查官调取了溶解氧的历史曲线和校准记录，控制器存储的 1000 条操作记录让每次参数变更都能定位到人。此前取样化验方式下，偏差调查平均需要三天才能凑齐数据，现在当天就能导出。
华北一台 300 MW 机组的给水系统，原有溶解氧监测仪表响应偏慢，加药泵调节存在明显滞后，给水溶解氧偶尔超出内控上限。
方案是替换为面板式 Orbisphere 控制器，嵌入化学仪表盘柜，利用 3 路 4~20 mA 模拟输出接入 DCS，同时用测量报警继电器接加药联锁。响应时间 7.2 秒的特性使加药泵能够跟上负荷变化，减少了除氧剂过量投加。
投运后的数据显示，给水溶解氧的波动幅度收窄，除氧剂消耗量较改造前有所下降。更实际的收益是报警响应变快：过去依靠人工巡检发现超标，滞后可能超过半小时，现在继电器动作后 DCS 直接提示。
一家半导体超纯水厂的运维团队，在固定监测点之外还有临时排查需求，比如某段管路怀疑有氧渗入、或者在线仪表的读数与实际不符需要比对。
配置便携式 Orbisphere 控制器作为移动比对工具，采用内置电池供电，单次巡查覆盖三到四个取样点。控制器与在线表使用同一系列的传感器原理，比对时避免了因方法差异带来的误判。
需要注意的是 4 小时续航对多点巡查偏紧，该厂后来配了车载转接线，中途补电。这个用法也提醒一点：便携式型号的价值不在长期连续监测，而在把实验室级的比较能力带到现场，用它替代固定安装会造成电池和接口的过度消耗。
