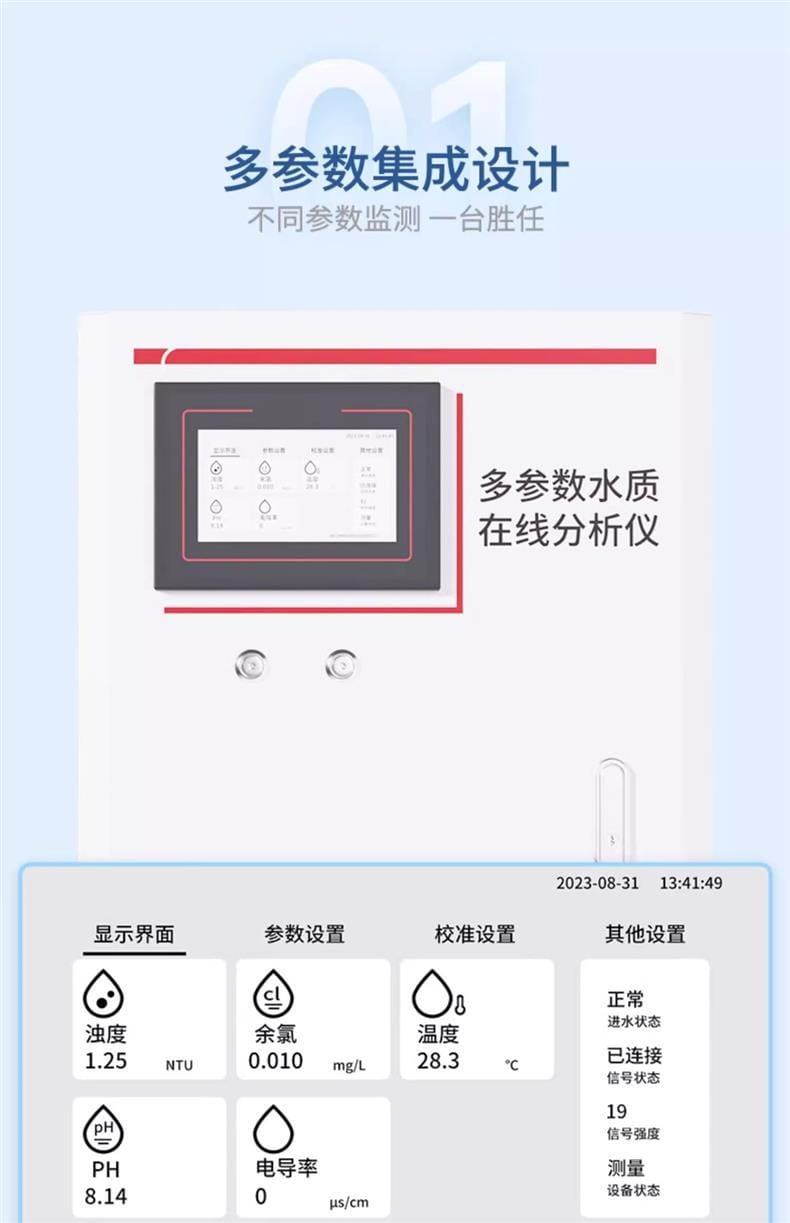

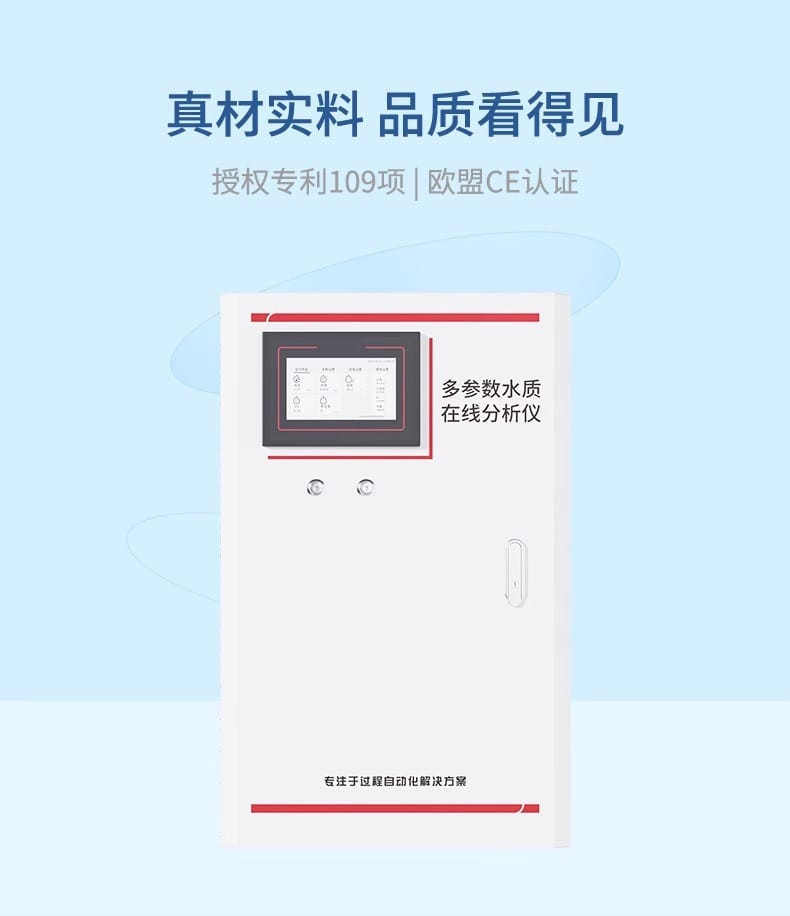

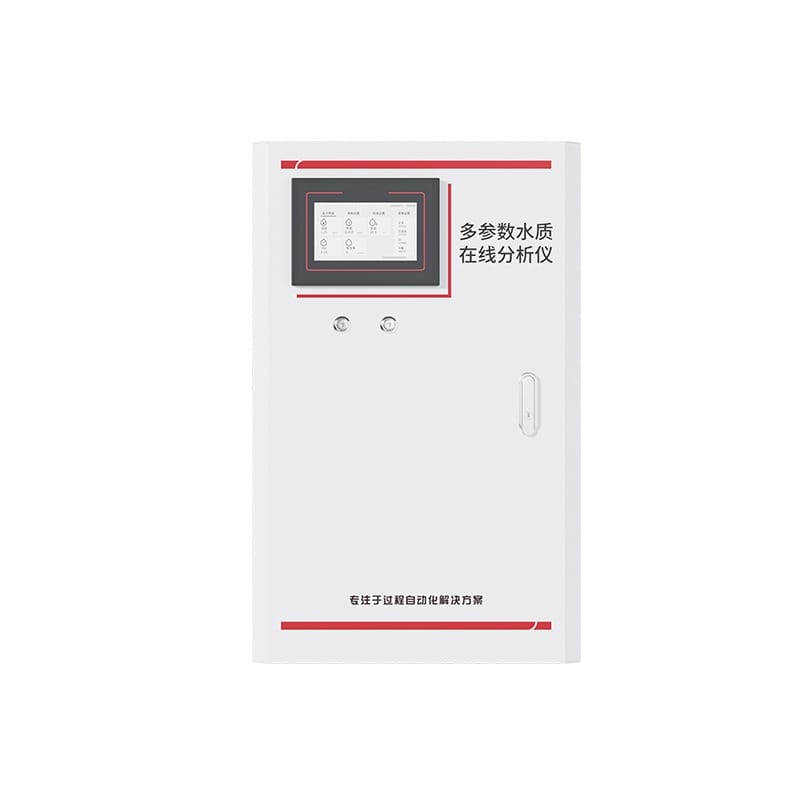

这套联测在线多参数检测仪，现场的人更习惯叫它水处理控制柜。800×506×180mm的一个柜子，把pH、溶氧、电导率、浊度、余氯、二氧化氯这些参数全收进来，7寸彩屏上翻页看，RS485往中控一送就完事。我干这行十六年，早期现场是一台表配一个箱，管路接得像蜘蛛网，后来基本都换成这种集成柜。我带你从柜子进门走到出数，把参数、安装、容易踩的坑一次说清。

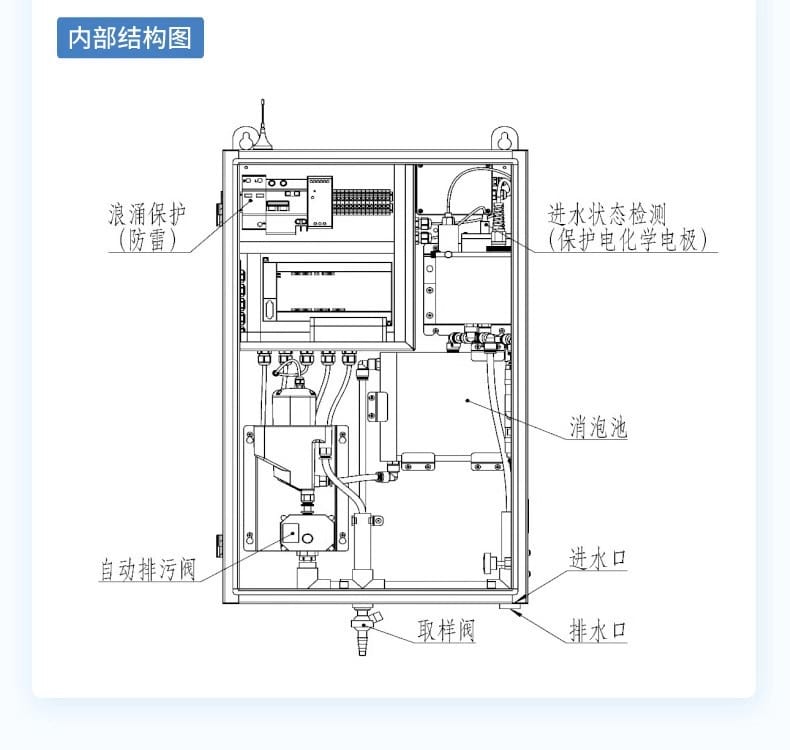

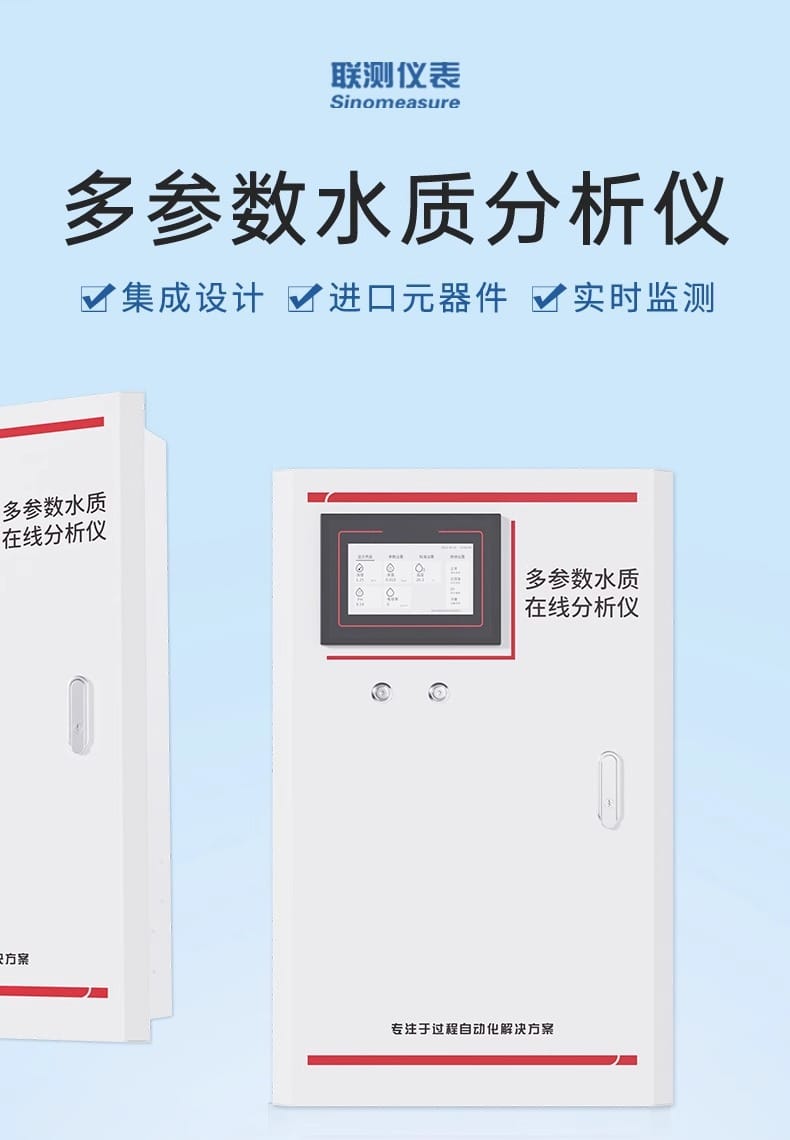

先认清它的形态。这不是挂在管道上的单参数变送器，是一整套装配好的柜体系统：进水口、流通池、传感器、显示单元、通信接口都在柜内配齐，现场只要接管、接电、接信号线。柜体带自保护设计，断水、超温这类异常不至于当场把传感器干掉，维护频率比散装仪表低，原因就在这里。

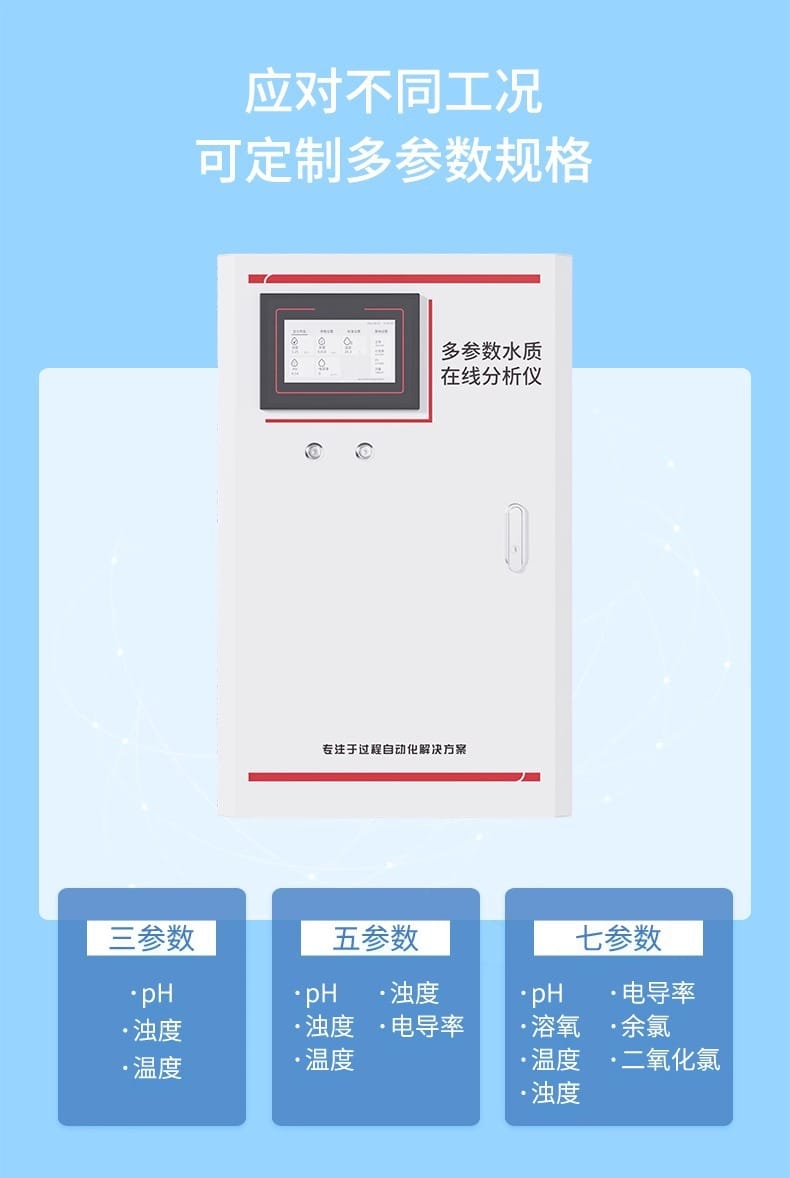

这个系列对外就是一个柜体规格，旧资料里按单参数分开写的那些内容，现在都并到这一台柜子上，差别不在壳子，在装哪几个测量模块。选型时你只要认准一件事：你要测哪几项。

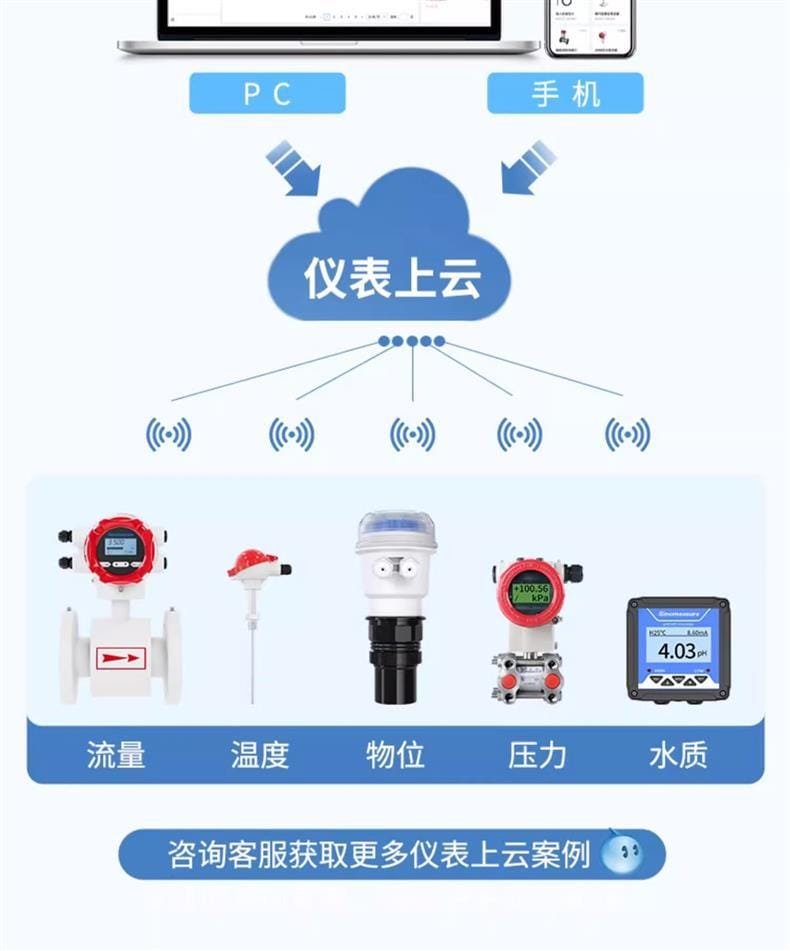

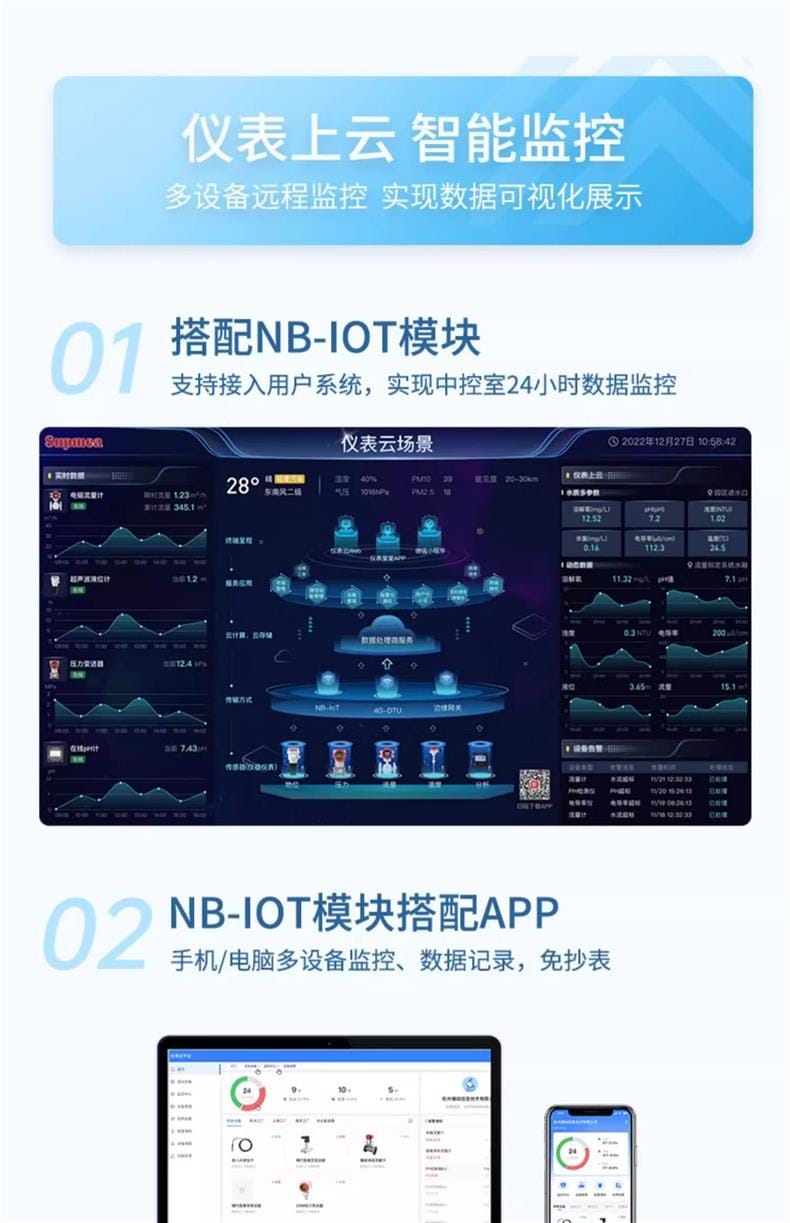

通信这块要单独讲。柜内走RS485的Modbus RTU协议，另外留了空中数据接口，插上NB-IOT模块就能把多台设备的数据传到平台上看。点位分散的项目，人不用天天跑现场抄数。
参数分两层看。一层是柜体本身的，跟你现场条件对不对得上；一层是各个测量模块的，跟你测的那股水对不对得上。先摆柜体。
| 参数名称 | 参数值 |
|---|---|
| 工作电源 | (220±22)VAC，(50±1)Hz |
| 整机功率 | 30W |

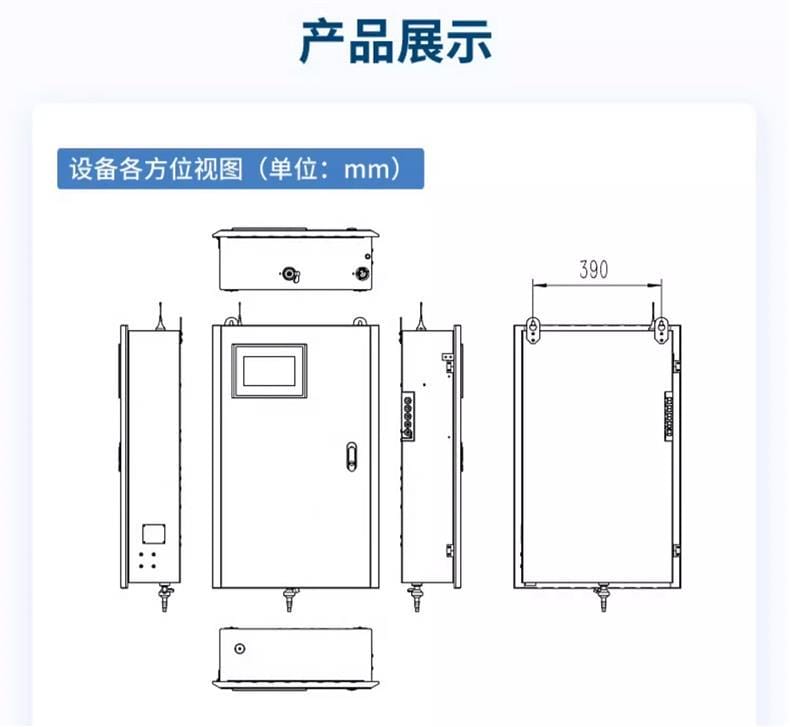

| 柜体尺寸 | 800mm×506mm×180mm（标配版） |
| 整机重量 | 约15Kg |
| 工作温度 | 4℃~+50℃；选配温控加热防冻模块后为-25℃~+50℃ |
| 存储温度 | 4℃~+50℃ |
| 工作湿度 | ≤95%RH，无冷凝 |
| 进水流量 | 500~1000 mL/min |
| 进水压力 | <3kg/cm² |
| 显示 | 7寸彩色触摸屏，中/英文菜单 |
| 通信接口 | RS485 Modbus RTU + 空中数据接口 |

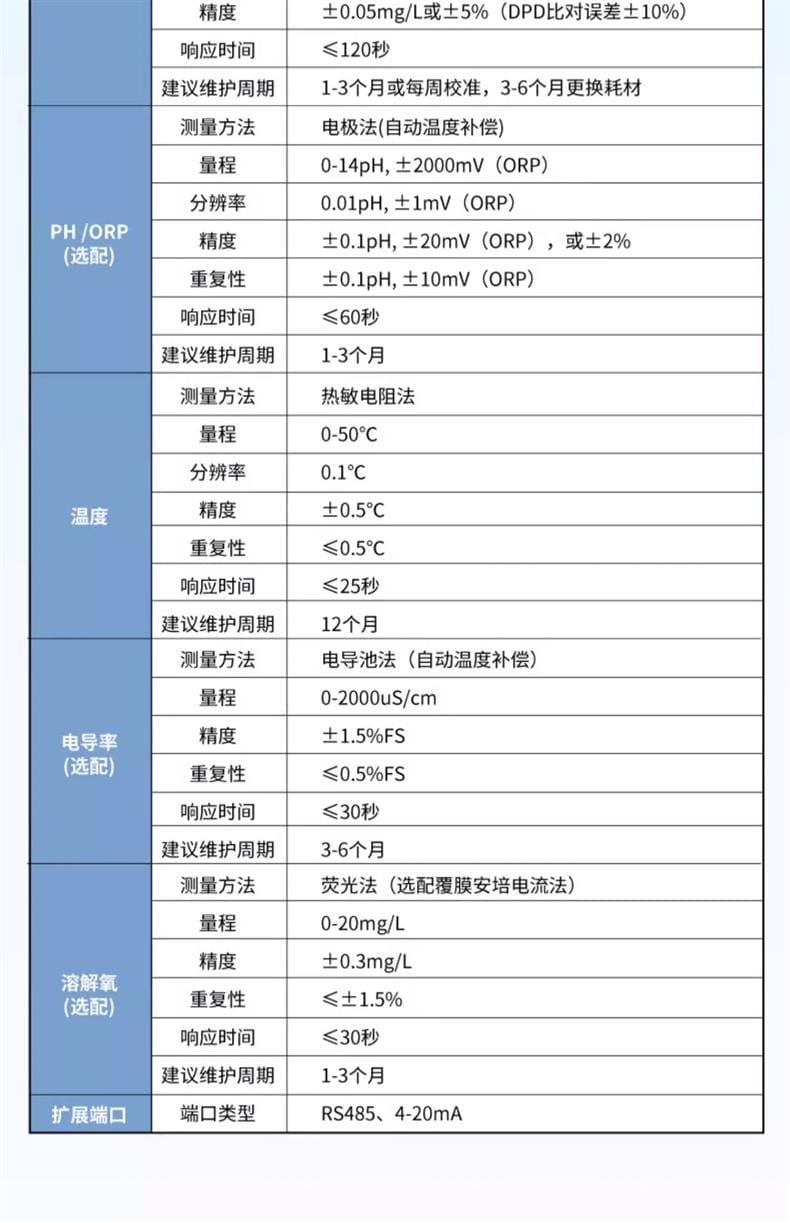

测量模块的参数单独列。选型时拿这几个数去对水样，对错了整台柜子白装。
| 测量项目 | 测量方法 | 量程与补偿 |
|---|---|---|
| 浊度 | 90°光散射法 | 0-1NTU / 0-20NTU / 0-100NTU / 0-4000NTU 四挡可选 |
| 余氯、二氧化氯 | 安培电流法 / 极谱法 | 自动温度补偿、自动pH补偿 |
| pH、ORP | 电极法 | 自动温度补偿 |
| 电导率 | 电导池法 | 自动温度补偿 |
| 溶解氧 | 荧光法，可选覆膜安培电流法 | —— |
| 温度 | 热敏电阻法 | —— |
浊度这四挡量程别小看。自来水出厂水用0-1NTU，零点几的变化都分得出来；污水处理上到0-4000NTU，量程选小了当场满格，屏幕上什么也读不到。

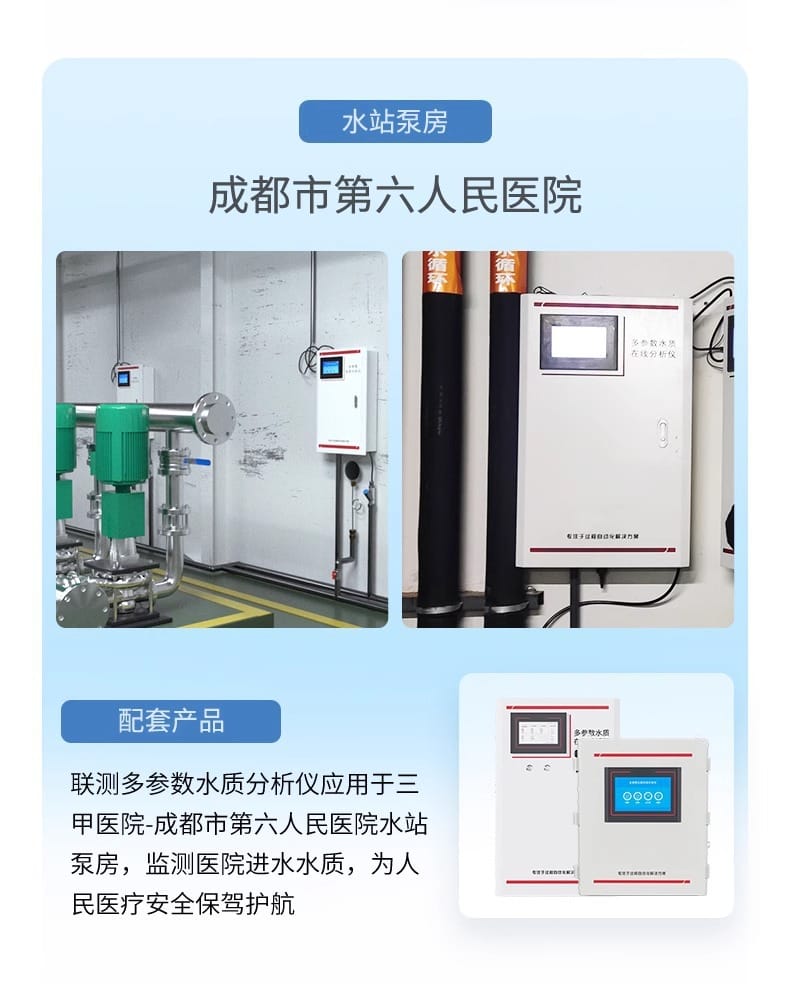

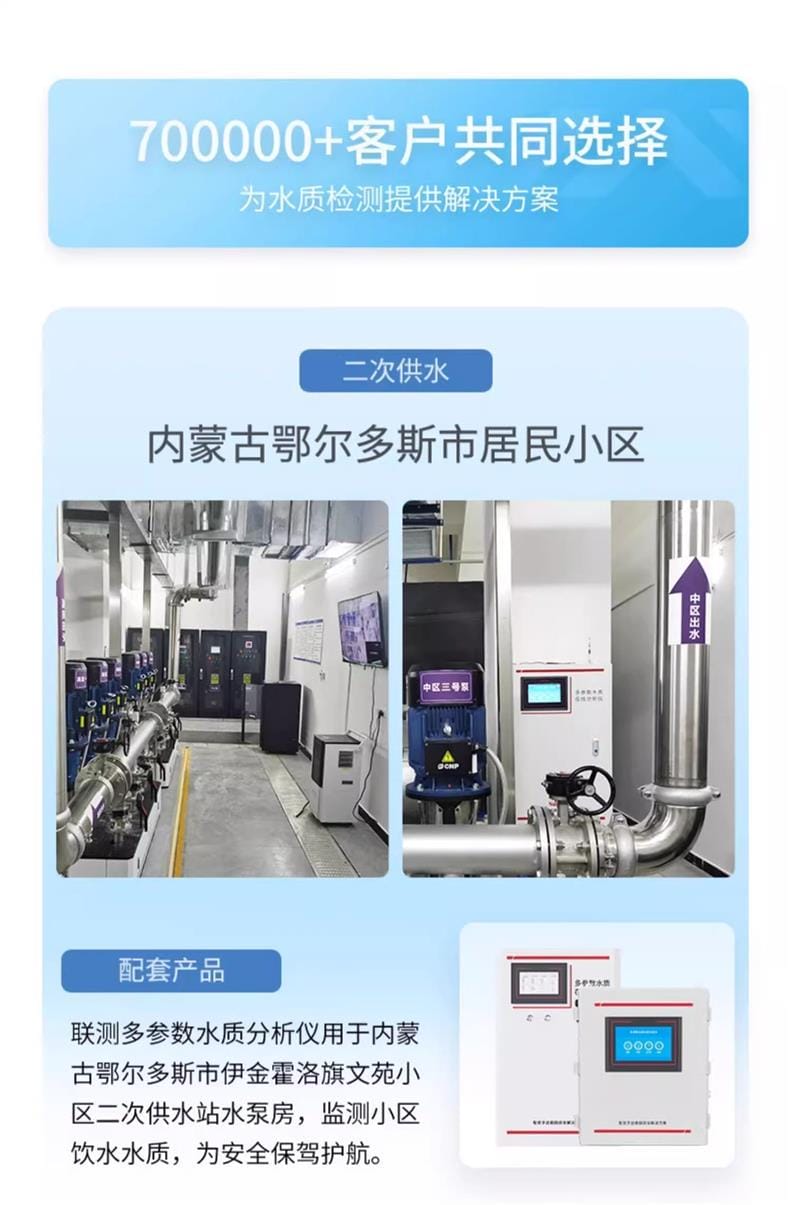

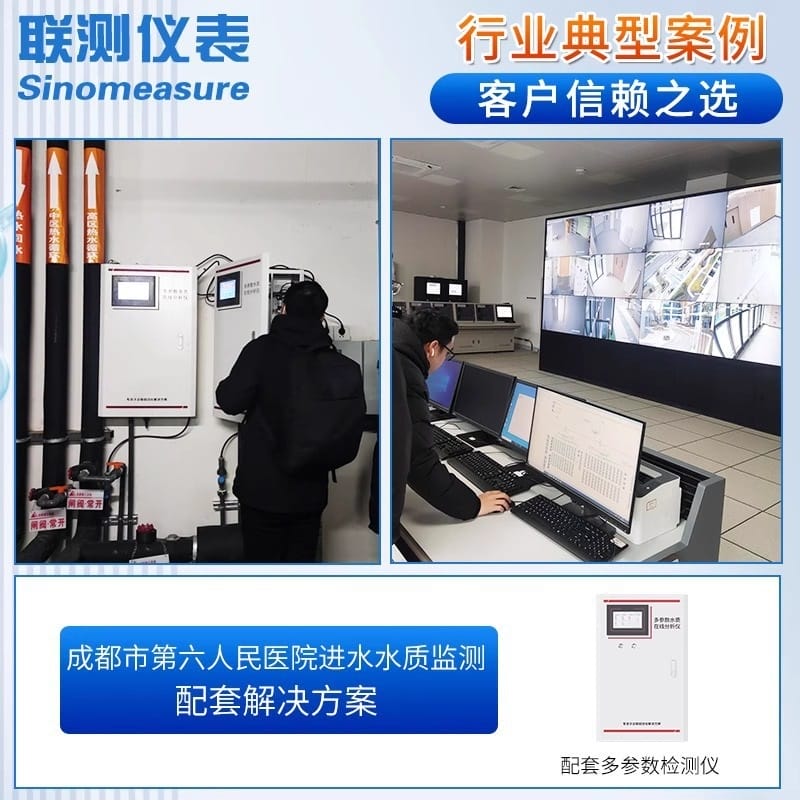

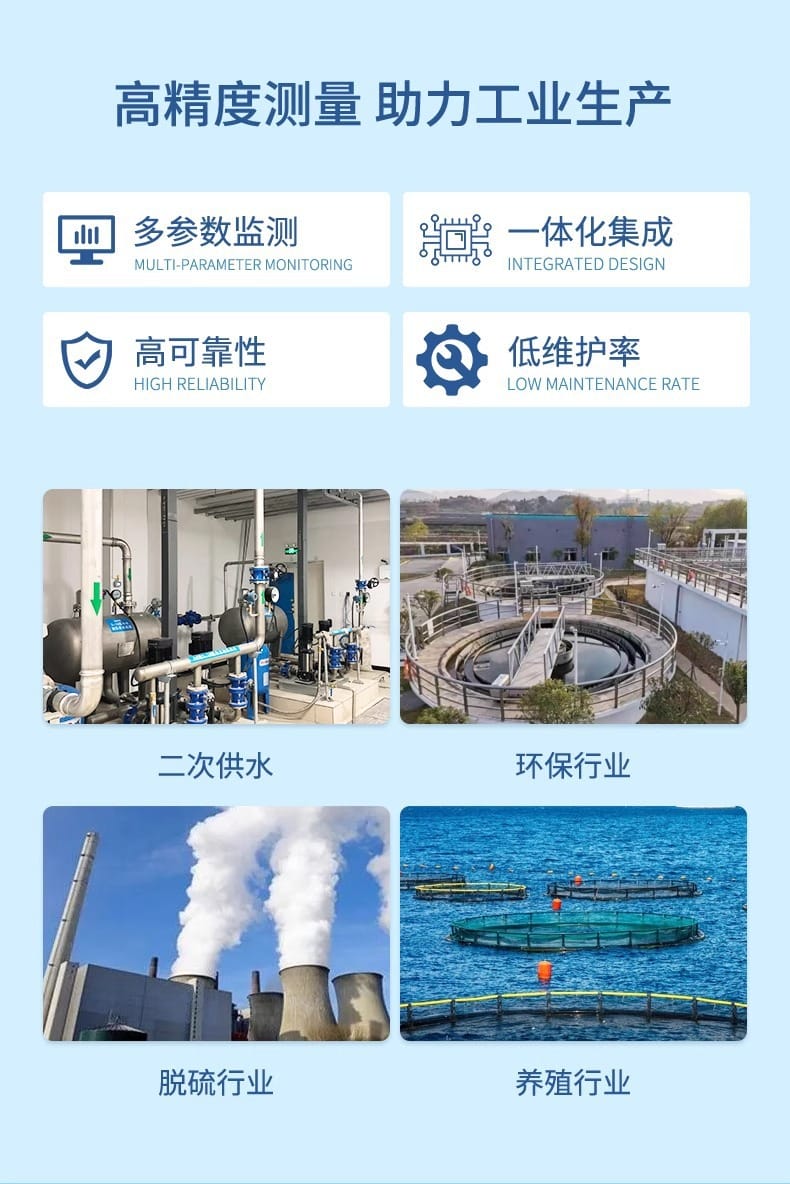

它出现的场合有个共同点：要连续看数，还要留记录。市政二次供水站是典型，内蒙古鄂尔多斯居民小区的二次供水站就装了这种柜子，盯着余氯和浊度，保证入户那一段合格。医疗行业也有，成都市第六人民医院的水站泵房用它监测进水水质，出问题能立刻查到是哪一段漂了。

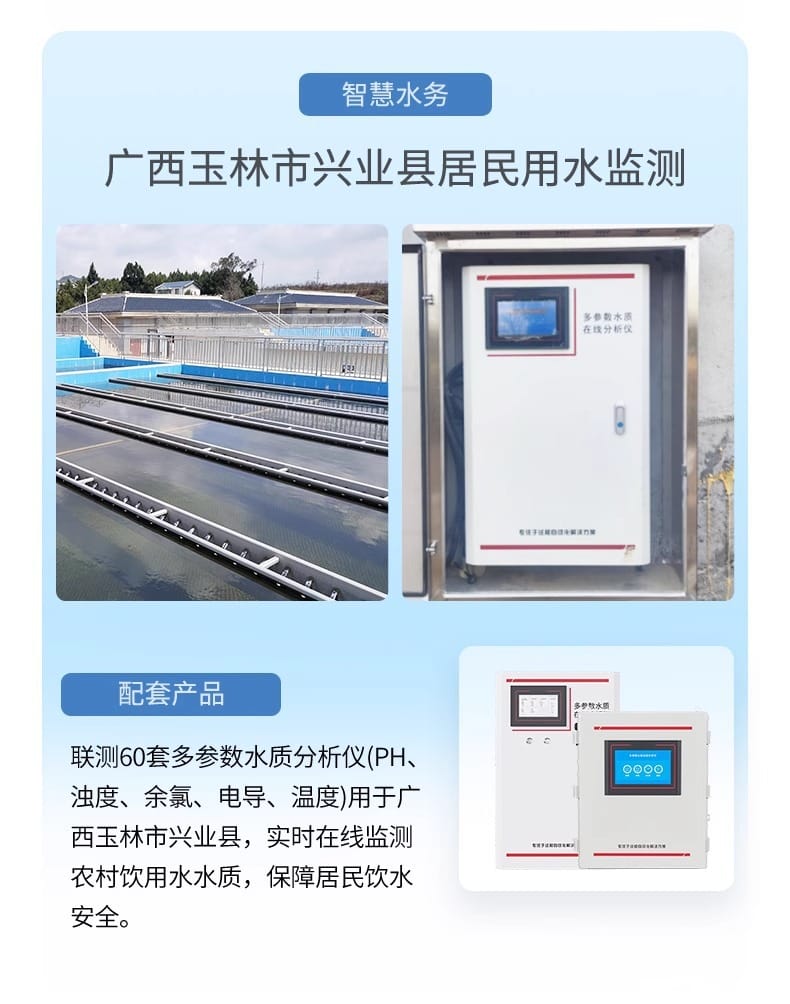

农村饮用水是这两年上量最快的场景。广西玉林市兴业县做农村饮用水在线监测，点位散、没人常驻，靠的就是柜子自己跑，加无线把数据传回来。

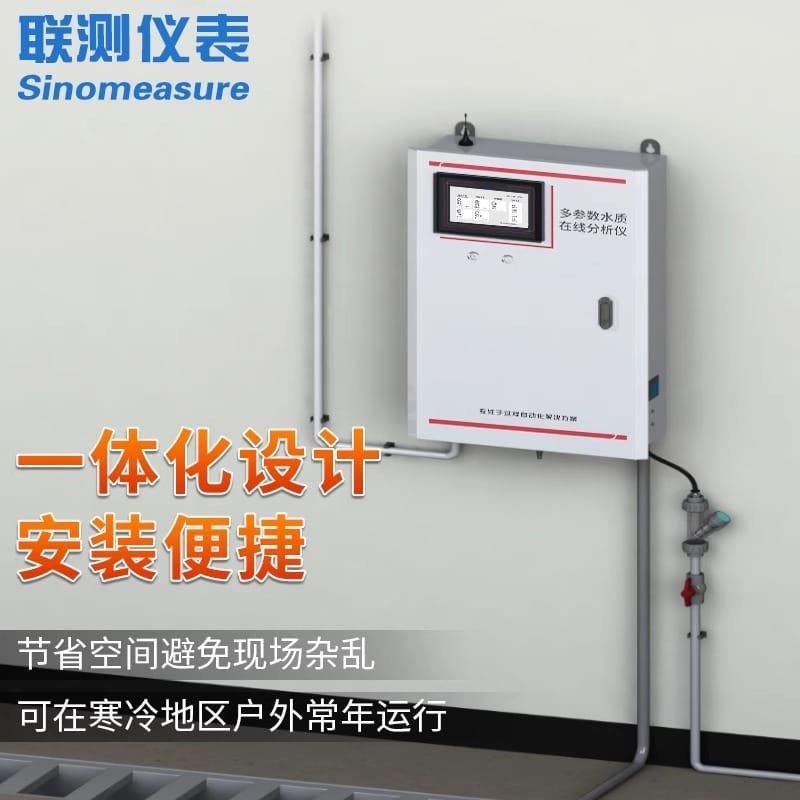

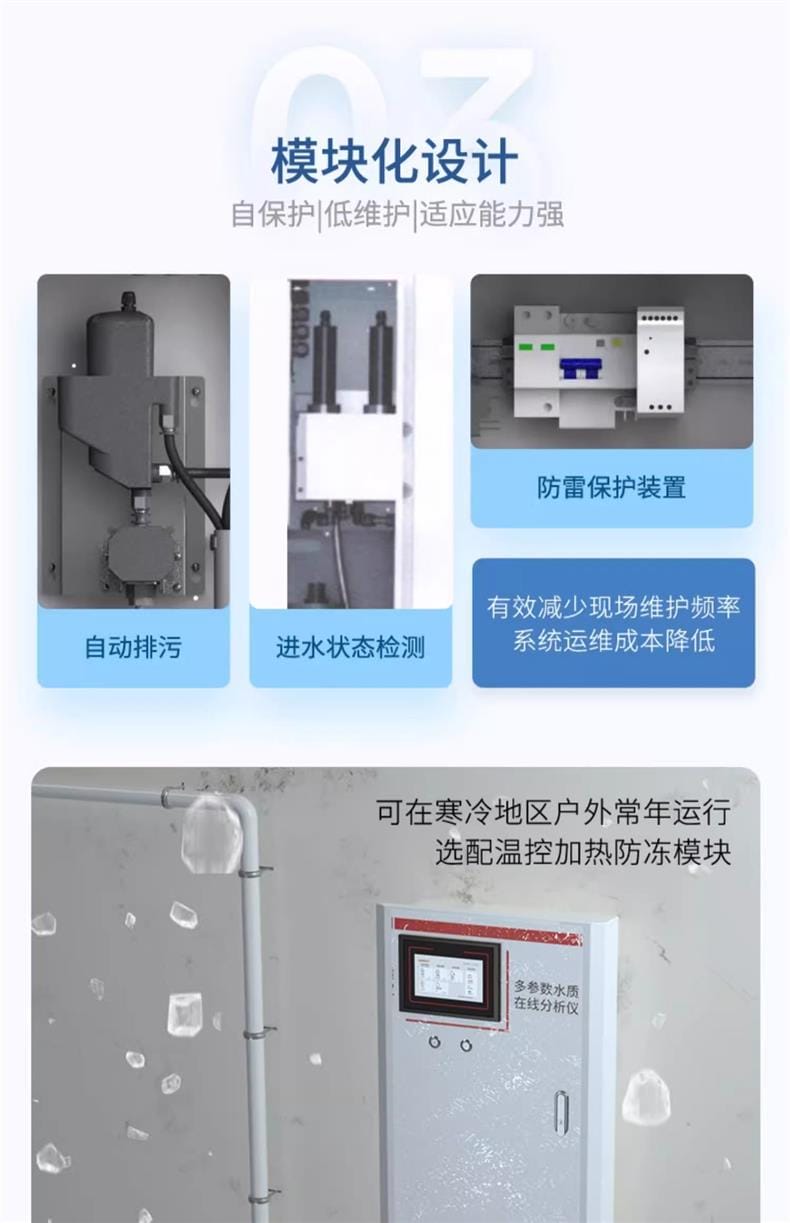

柜子到现场，先看位置，再谈接管。工作环境温度4℃~+50℃，湿度≤95%RH且不能冷凝，这两条卡死了大部分露天不遮雨的安装点。北方冬天室外装，得上选配的温控加热防冻模块，把下限拉到-25℃，不然先冻的是流通池和传感器。
进水是这套系统的命门。流量要落在500~1000 mL/min，进水压力低于3kg/cm²，压力高了前面加减压阀，别指望柜里的流通池硬扛。电源是(220±22)VAC、(50±1)Hz，电压不稳的地方配稳压或UPS，30W的功耗不高，但失电再上电，通信要跟着重连一次。
维护周期不是拍脑袋定的，按水质来。常规现场3~12个月做一次整体维护，水质脏、含泥多的取短的那头。余氯和二氧化氯传感器的耗材建议3~6个月换一次，这两个是最容易拖出毛病的部件。
我见过有人为了省事，进水前面不装过滤，半年不到流通池内壁和传感器光孔全是垢，浊度值直接飙上去，还以为是水质变了。清洁传感器光孔玻璃片和流通池这两件事，要写进点检表，别靠人记。

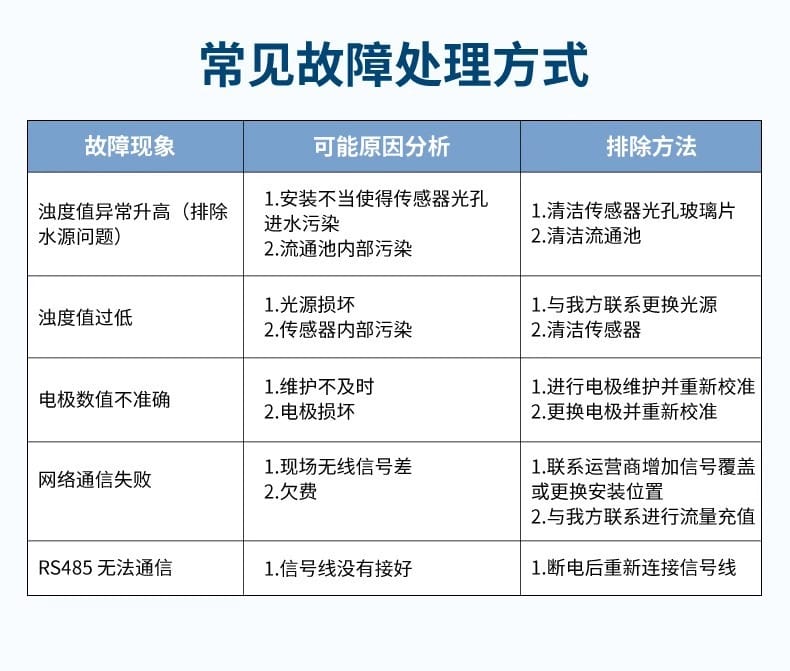

下面这四个是我在现场被问得最多的。动手之前先排除水源本身的变化，否则容易白折腾一整天。
先查水源有没有变化，排除了再开柜。多半是两处：传感器光孔玻璃片被水污染，或者流通池内部积垢。处理就是清洁光孔玻璃片，再清洁流通池，两步做完一般能回到正常值。要是装的时候就歪着，光孔朝向不对，这个现象会反复来，得重新固定。
先看光源还亮不亮，再看传感器内部脏不脏。光源损坏现场换不了，联系我们更换光源；传感器内部污染的话，清洁完重新标定即可。这一条和上一条的区别在于读数偏低甚至趋近于零，判断方向别搞反。
先翻维护记录。读数不准十次有八次是维护不及时，电极表面结垢或参比堵塞，做一次维护加校准就能恢复。校准后还是偏，那就是电极本身坏了，换新的再校准。pH和电导率受影响最明显，溶解氧走荧光法的相对耐脏一些。
先分清是哪一路。无线那路，查现场信号覆盖和流量卡是否欠费，信号弱就换安装位置或联系运营商加覆盖，欠费就走充值流程。RS485那路，先断电，再把信号线重新接一遍，多数是接线松动或屏蔽没处理好。接完还不通，再回头核对地址和波特率。
提醒一句：柜子装完通水那一下别急着走。让水跑够二十分钟，看流量稳不稳、流通池里有没有气泡，气泡挂在池壁上，浊度和溶解氧都会跟着跳，现场十次有九次是这个原因。
