哈希 Hydrolab HL7 是这条产品线上同时监测参数最多的一款,标称可同时接入十三种传感器,覆盖地表水、地下水、水源水、污水排放口、饮用水和海洋水体的在线与便携监测。与它同属一个传感器平台的还有 Hydrolab HL4,机身更小、同时测量的通道数更少,换来的却是能塞进狭窄井管的尺寸。两款的差别不在测量原理,而在通道数、结构尺寸和数据输出方式,下面按这条线索展开。

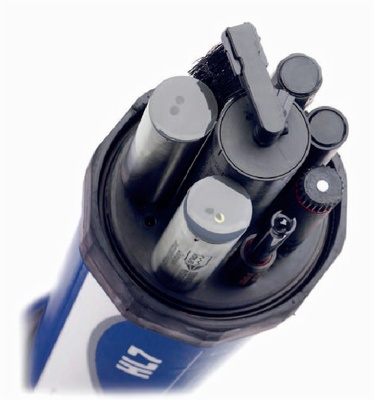

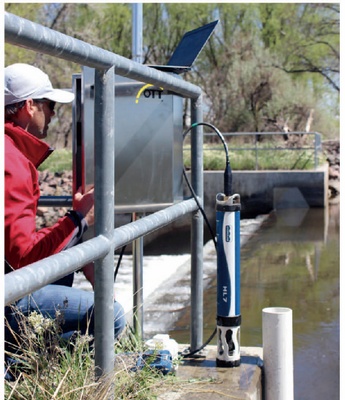

HL7 的看点集中在长周期部署上。它带中央清洁刷,能持续把光学窗口和 pH 参考传感器表面的生物膜刷掉,资料给出的连续运行时间是 90 天;机身防护等级 IP68,最大工作深度 225 米,配五个光学传感器端口,叶绿素 a、蓝绿藻、罗丹明 WT 这类光学参数可以按需扩展。供电侧支持太阳能,没有市电的野外站点也能长期架设。
HL4 走的是另一条路。它的机身紧凑到可以放进 2 英寸宽或直径的缝隙与套管,地下水位井、生态监测小断面、野外应急采样这些进得去才测得到的场合,它是更现实的选择。代价是同时测量的参数上限为 7 种,不过它的传感器选件库与 HL7 是同一套,十三种参数的探头都能挂,只是不能一次全上。数据侧它内置 4GB 内存,可存 375,000 条测量结果,通过 RS485 接口按 Modbus/RTU 协议实时输出,手持终端能现场读数。
先看两型号共有的部分。监测参数种类一致,包括溶解氧、pH、ORP、电导率(含盐度、总溶解固体、电阻换算)、温度、深度、浊度、叶绿素 a、蓝绿藻、罗丹明 WT、铵/氨离子、硝酸根离子和氯离子。主机尺寸有两种规格:DS5/DS5X 外径 8.9 cm、长 58.4 cm;MS5 外径 4.4 cm、长 74.9 cm(配电池仓)。叶绿素 a 通道用发光二极管作光源、光敏二极管作探测器,激发波长 460 nm,发射波长 685 nm,探测下限 0.03 µg/L,动态量程分三档——低灵敏度 0-500 µg/L、中灵敏度 0-50 µg/L、高灵敏度 0-5 µg/L。蓝绿藻通道同为 LED 光源加光敏二极管,激发波长 590 nm。
HL4 的资料里给出了逐项的测量范围与精度,HL7 只标了参数种类,配置时以所选探头的规格表为准。下面这几项数字按 HL4 列出。
两款的硬件差异集中在下表,选型时看的就是这几行。
| 项目 | HL7 | HL4 |
|---|---|---|
| 同时测量参数上限 | 13 种 | 7 种 |
| 传感器选件覆盖范围 | 13 种参数 | 13 种参数 |
| 光学传感器端口 | 5 个 | 资料未列明 |
| 连续运行能力 | 最长 90 天 | 资料未列明 |
| 数据存储 | 资料未列明 | 4 GB,最多 375,000 条 |
| 通信输出 | 资料未列明 | RS485 / Modbus RTU |
| 现场读数方式 | 操作软件界面 | 手持终端 |
| 狭窄空间适配 | 资料未列明 | 2 英寸宽或直径的缝隙、套管 |
两款仪器的目标水体是重叠的,分野出现在部署方式和空间条件上。凡是需要长期连续出数据、参数又多的点位,HL7 的通道数和 90 天运行周期直接省掉了频繁下井换机的工时;凡是井管内径卡死、需要人提着走、或者要求把数据直接送进既有采集系统的场合,HL4 的 2 英寸机身和 Modbus/RTU 输出更顺手。
这两款都是浸入式测量,传感器必须接触水体才有读数,所以安装位置的第一约束永远是水深和通道尺寸,而不是支架好不好看。长期站点还要考虑供电走向和线缆固定,自清洗刷在转动时需要四周有富余空间,贴着井壁装会卡住。
IP68 说的是外壳密封能力,不是免维护承诺。自清洗刷的作用是减少生物污染,减少并不等于消除,连续跑上几个月之后,光学窗口和刷毛之间仍会积下难以刷掉的附着物,长期部署的点位要按周期把机身提出来检查一次。
选型时先数清楚三件事:现场同时要读几个参数、安装点的最小内径是多少、数据要送到哪里去。这三条定下来,型号基本就定了,剩下的探头配置两款是通用的。
| 使用场景 | 优先型号 | 原因 |
|---|---|---|
| 地表水长期在线浮标、岸站 | HL7 | 13 个通道加 90 天连续运行,一次部署拿全参数 |
| 地下水位井、2 英寸井管 | HL4 | 机身可进入 2 英寸宽或直径的缝隙与套管 |
| 应急采样、多点巡测 | HL4 | 手持终端现场读数,整机便于携带转场 |
| 海洋与深水剖面 | HL7 | 多通道同步记录,225 米工作深度 |
| 需接入自有数据平台的在线点 | HL4 | RS485 接口按 Modbus/RTU 协议直接输出 |
| 藻类繁殖预警 | HL7 | 可同时挂叶绿素 a 与蓝绿藻,还留得出其他通道 |
如果同时测量参数常年不超过 7 种,又不需要 90 天无人值守,那么为 HL7 的通道数多付的钱在运行中换不回来;反过来,井口内径够宽、太阳能和通信都已经铺好,却选了 HL4,日后每加一个参数都得撤掉另一个,这种反复调整的代价往往比设备差价更麻烦。先定通道数,再定机身尺寸,顺序不要倒过来。
测量参数
Hydrolab HL7多参数水质分析仪是一款新型多参数、宽量程的水质分析检测仪器，可用于地表水、地下水、水源水、污水口、饮用水、海洋等不同水体的水质在线及便携监测。监测参数包括溶解氧、pH、ORP（氧化还原电位）、电导率（盐度、总溶解固体、电阻）、温度、深度、浊度、叶绿素a、蓝绿藻、罗丹明WT、铵/氨离子、硝酸根离子、氯离子共十三种参数。Hydrolab HL7多参数地表水水质检测仪带有自清洗刷，适用于泥沙或其他杂质较多的污水环境。
应用行业
环保应急调查
湖泊和水库剖面测量
河流和溪流调查
海岸监测
地下水研究
湿地管理
海港和港口调查
水产养殖保护
疏浚管理
污水排放监管
农田径流
生态系统评估计划
仪器特点
● Hydrolab HL7多参数水质分析检测仪配备简洁、直观的操作软件界面
● Hydrolab HL7多参数水质分析检测仪使用多达13种不同传感器选件
● Hydrolab HL7多参数水质分析/检测仪专为承受日常苛刻的现场部署而设计
● 自我监控系统报告仪器状态
● Hydrolab HL7多参数水质分析检测仪可连续运行长达90天
● 水质分析仪器采用中央清洁刷可减少生物污染，大幅延长仪器现场使用寿命
● 传感器套件耐用，维护成本低
● 水质分析仪器使用中央清洁刷可长期保证数据稳定性和准确度
● Hydrolab HL7多参数水质分析/检测仪的五个光学传感器端口可为各种监测应用提供更多的传感器选择
● 耐用的 pH 参考传感器，维护量小
