润新自动过滤阀1-10吨砂碳过滤系统F71B 53510 N75A1说明

润新自动过滤阀 1-10 吨水处理过滤系统通常按 F71B 系列控制阀、53510 订货配置和 N75A1 砂碳过滤系统三类代号来识别。三者不是互斥型号，而是从控制平台、阀组配置到罐体适配的不同层级。本文把旧资料中分散的规格合并成一套可用口径，避免把控制阀、阀体编号和系统配置混在一起。

核心特点

这套系统的主任务是在砂滤罐或碳滤罐内完成过滤与反冲洗切换。F71B、53510、N75A1 三个代号都围绕自动反冲洗和罐体适配展开，选型时要先分清购买对象，而不是只按名称高低判断。

支持自动反冲洗切换，适合无人值守运行。
覆盖中小流量砂碳过滤系统工况。
安装位置可按罐体结构确定，适配性较好。
部分配置带手轮，断电时可切换工位。

具体型号差异、接口尺寸和罐体适配放在技术参数中说明。系统是否适合某类水质，还要看过滤介质和罐体结构。

技术参数

型号定位

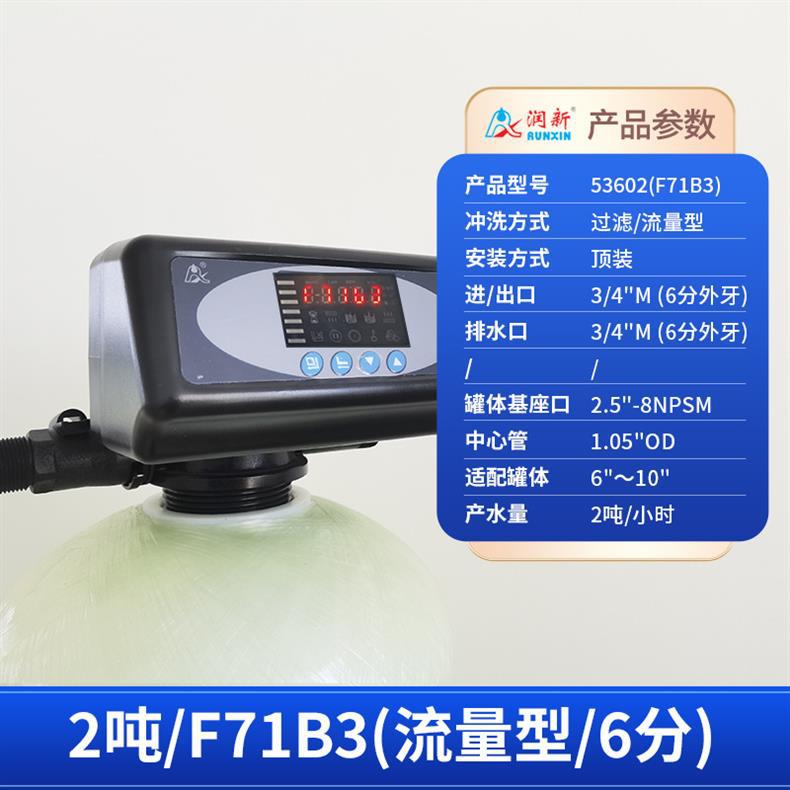

原料文章把同一系列旧资料归到当前产品下，三个代号分别承担不同含义。53510 偏订货编号，F71B 偏控制阀系列，N75A1 偏砂碳过滤系统配置。旧资料中 F71B1 常对应时间型，F71B3 常对应流量型，合并后都按 F71B 系列识别。

项目	53510	F71B	N75A1
定位	1-10 t/h 砂碳过滤阀组订货编号	自动反冲洗控制阀系列代号	砂碳过滤系统配置代号
冲洗方式	时间型或流量型可选	时间型与流量型控制平台	按罐体、介质和接口配置

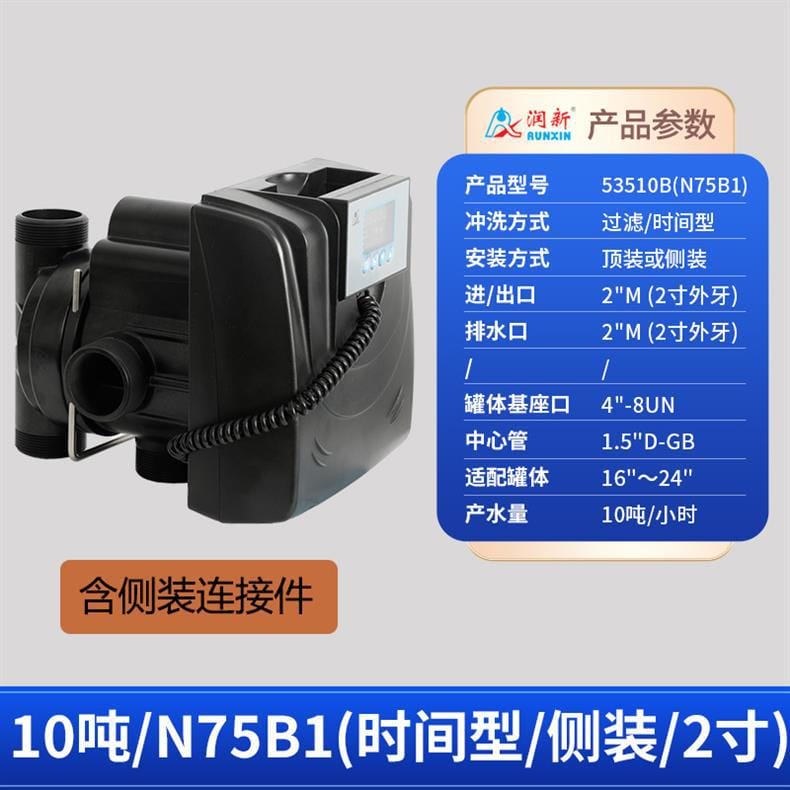

典型安装	顶装为主	顶装为主	顶装为主，侧装需校核管口
适用对象	中小流量砂碳过滤系统	控制阀与控制头配置	砂滤罐与碳滤罐系统适配

通用参数

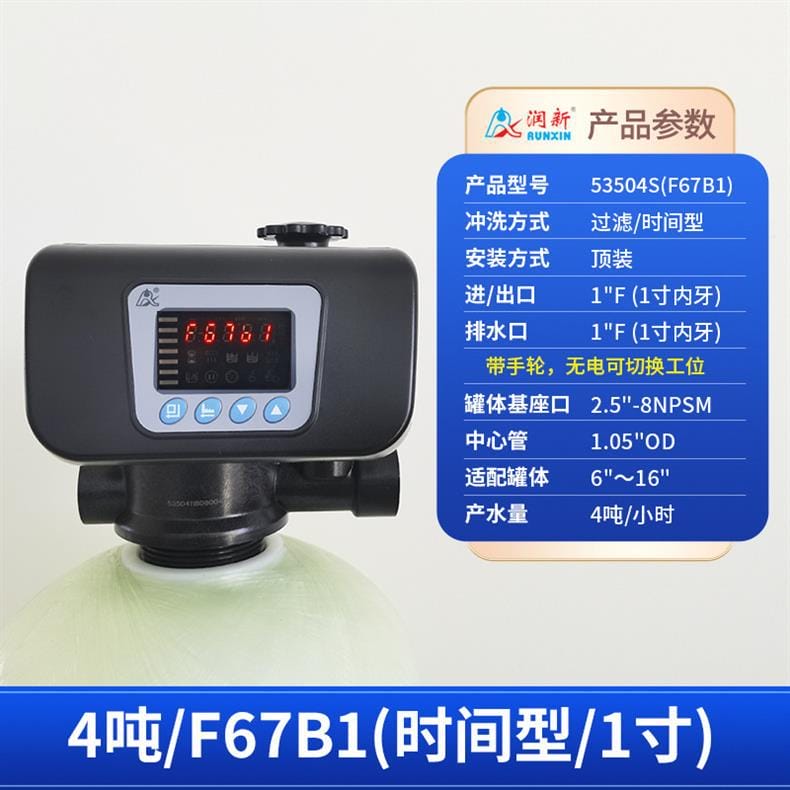

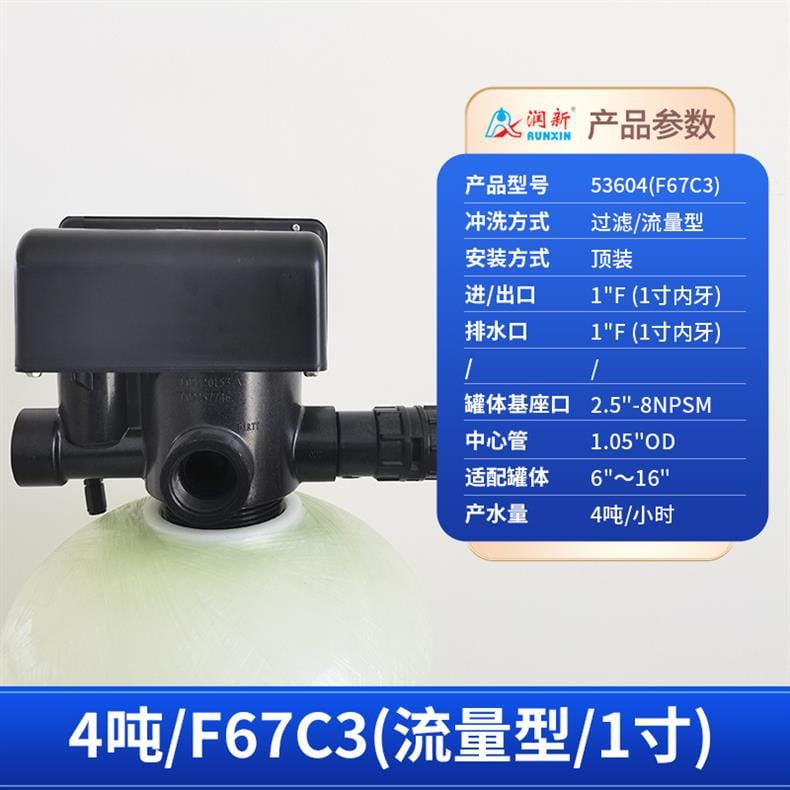

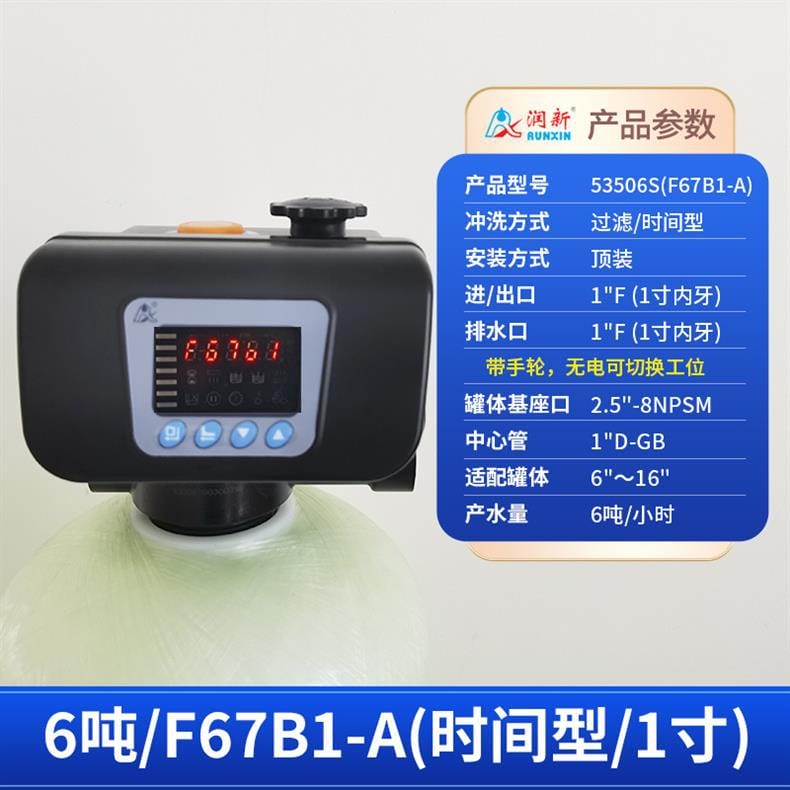

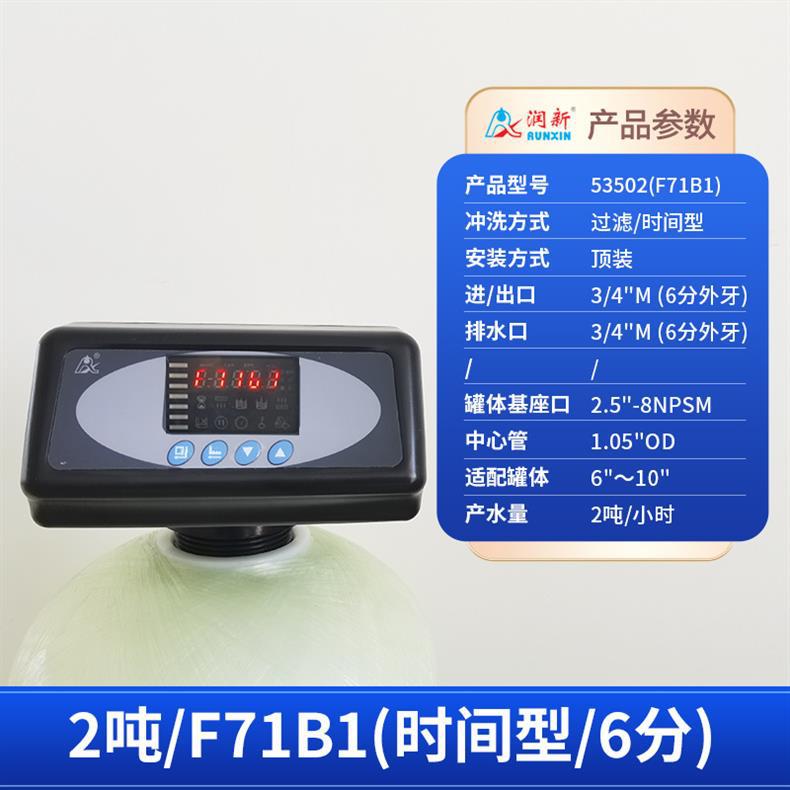

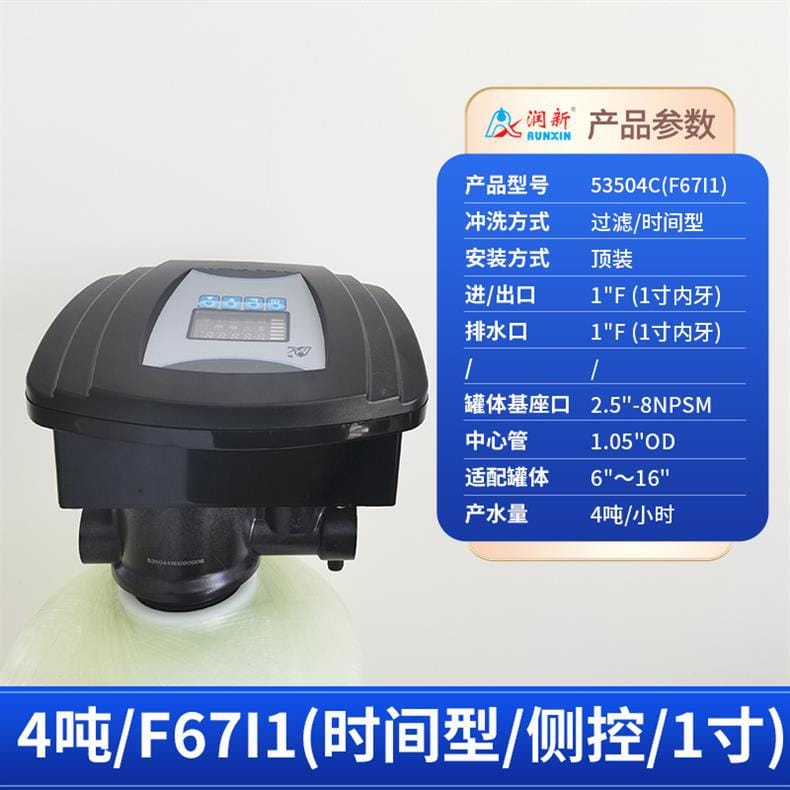

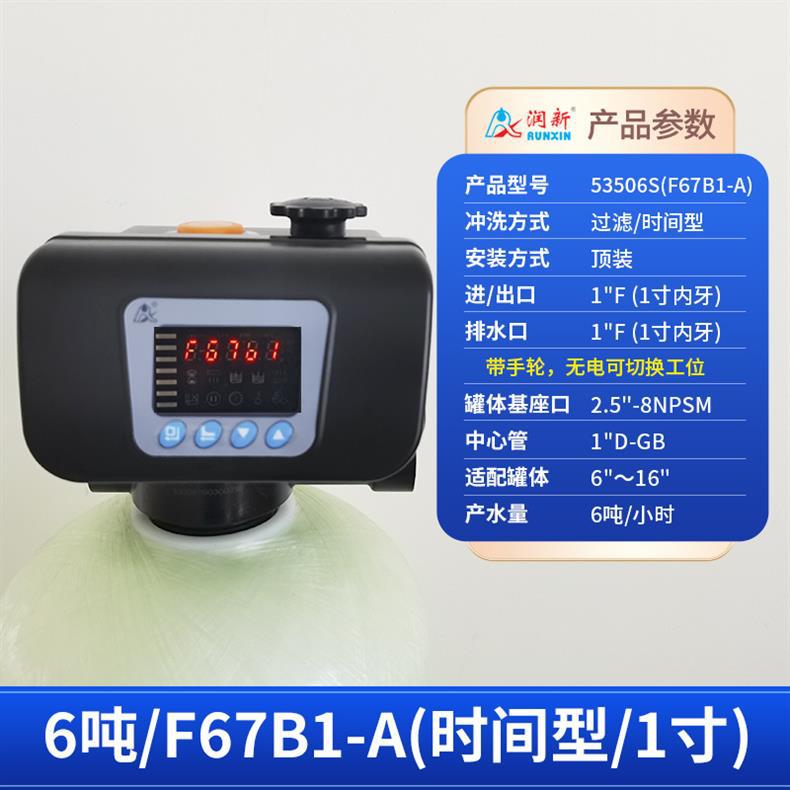

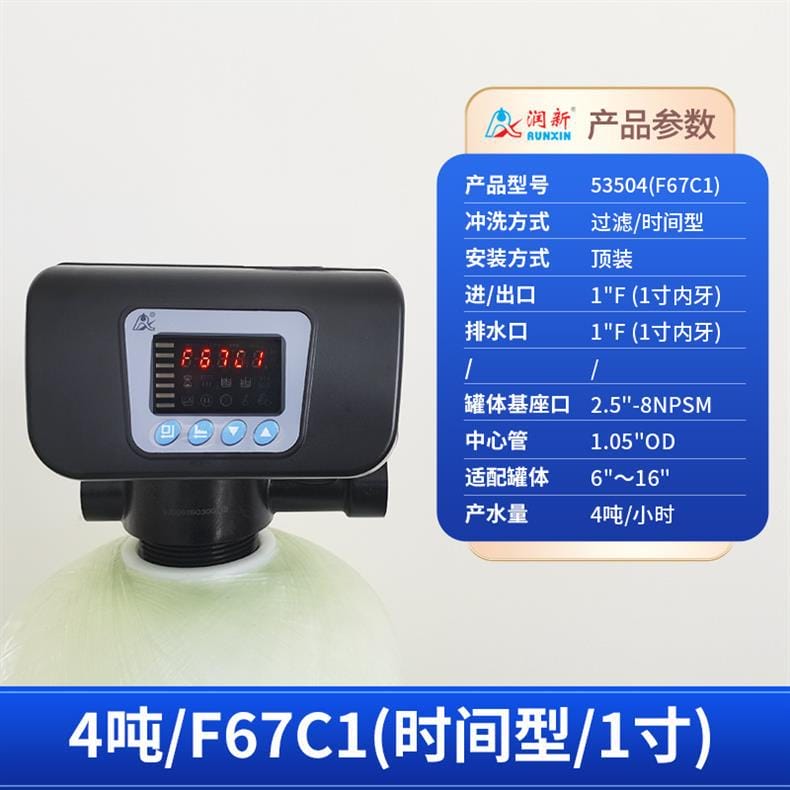

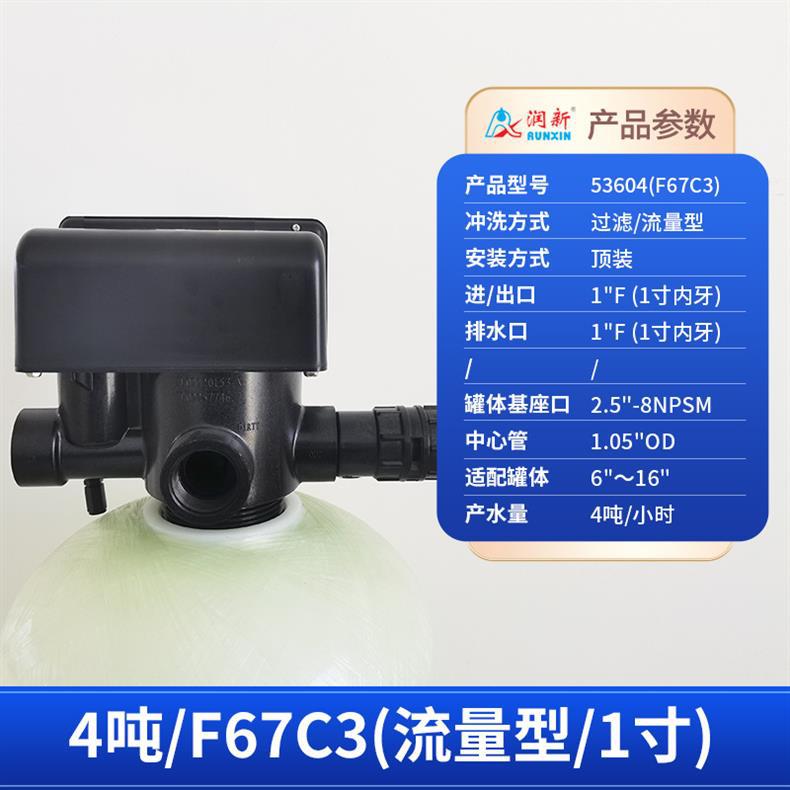

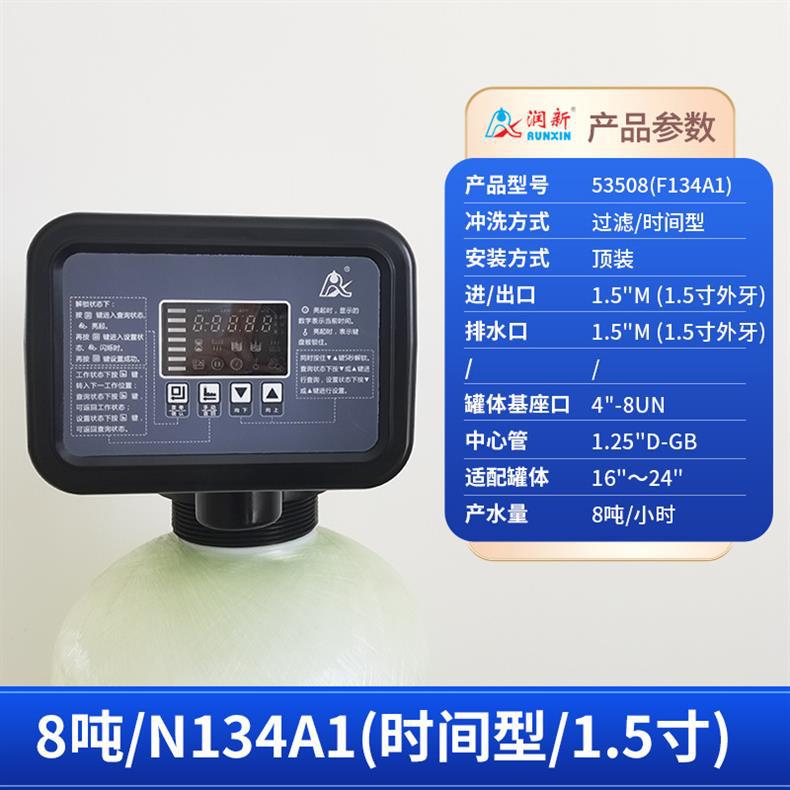

旧资料中 F71B 系列常见参数可按处理水量分档。2 吨/小时档常用 3/4 M 进出水口，排水口也常用 3/4 M；4 吨/小时及以上档常用 1 F 接口，排水口同步放大。罐体基座口常见 2.5-8NPSM，中心管外径常见 1.05 OD，适配罐体从 6 英寸到 16 英寸区间按处理量选择。

参数	常见取值
处理水量	1-10 t/h，旧资料常见 2、4、6、8、10 t/h 档位
进/出口	小流量 3/4 M，中流量 1 F
排水口	小流量 3/4 M，中流量 1 F
罐体基座口	常见 2.5-8NPSM
中心管	常见 1.05 OD
适配罐体	6 英寸至 16 英寸，按处理量匹配
安装方式	顶装为主，部分侧装
特殊功能	按配置确定
供电与防护	原料未给统一数值，按控制头铭牌确认

时间型按设定周期触发反冲洗，流量型按累计处理量触发反冲洗。罐体基座口和中心管外径属于机械匹配项，现场若已开孔或已装罐，必须先核对这两项。接口尺寸不是越大越好，应与处理水量和管路阻力匹配。

应用行业

这套阀组主要用在需要定期反冲洗的罐式过滤系统里。砂滤适合去除悬浮物，碳滤适合吸附色度和有机物，二者组合常见于预处理环节。系统流量在 1-10 t/h 时，单罐或双罐并联都能使用，关键看原水水质和出水要求。

市政或社区供水预处理可作砂滤罐反冲洗控制。
锅炉补给水系统可用碳滤降低色度和有机物。
反渗透前处理可用砂碳组合降低膜污染风险。
循环冷却水和工艺回用水可处理悬浮物与颗粒。

如果原水含砂量高，优先选砂滤并缩短反冲洗周期；如果色度或有机物偏高，碳滤比例要提高。行业不是按名称套，而是按介质和罐体结构判断。

安装条件

现场安装以罐顶开孔和阀体定位为主。阀体要垂直于罐体，中心管与罐内集水装置对中，避免反冲洗时水流偏斜。管道布置要保证过滤、反冲洗、排水三条路径在切换后都能接通，不要靠临时球阀代替正式管路。

核对罐体口径、基座口和阀体接口尺寸。
按过滤、反冲洗、排水顺序连接管道并标识流向。
确认电源、控制信号和手轮位置便于操作。
装填砂碳介质并记录装填高度与粒径。
试运行时手动切换一次工位，检查排水是否顺畅。

侧装布局要检查进出口高度差和排水管路坡度。排水口应直接排至合格排放点，避免反冲洗污水倒灌回清水侧。电源和控制头要避开积水、强振动和高温直晒位置。

注意事项

使用阶段最容易出问题的是冲洗方式选错和罐体不匹配。时间型设定过短会造成介质流失，设定过长又会让滤层阻力提前升高。流量型如果累计信号异常，会出现长期不冲洗或频繁冲洗。

断电时用手轮切换，避免强行扳动阀芯。
介质粒径和装填量要按罐径核算，不能只按罐高填。
反冲洗排水管路要保持通畅，防止水锤和憋压。
控制头参数修改后要做一次完整冲洗验证。

手轮只作应急切换，操作完成后要恢复自动控制。长期依赖手动操作会加快控制阀内部磨损。若现场经常停电，应把手动操作位置放在人员可触及范围，并保留清晰工位标识。

选型指南

选择 F71B、53510、N75A1 时，先确定购买对象是控制阀、成套阀组还是系统配置。只更换控制头或给已有罐体加自动冲洗时，优先按 F71B 系列选控制方式；需要成套 1-10 t/h 砂碳过滤阀组时，用 53510 作为订货口径；已确定罐体、介质、接口并希望整套匹配时，按 N75A1 核对配置。

现场需求	优先代号	选择理由
只选控制阀或控制头	F71B	控制逻辑由时间型或流量型决定
成套 1-10 t/h 砂碳阀组	53510	覆盖中小流量阀组配置，减少拆项采购
罐体、介质、接口成套匹配	N75A1	把罐径、中心管和接口纳入系统配置
