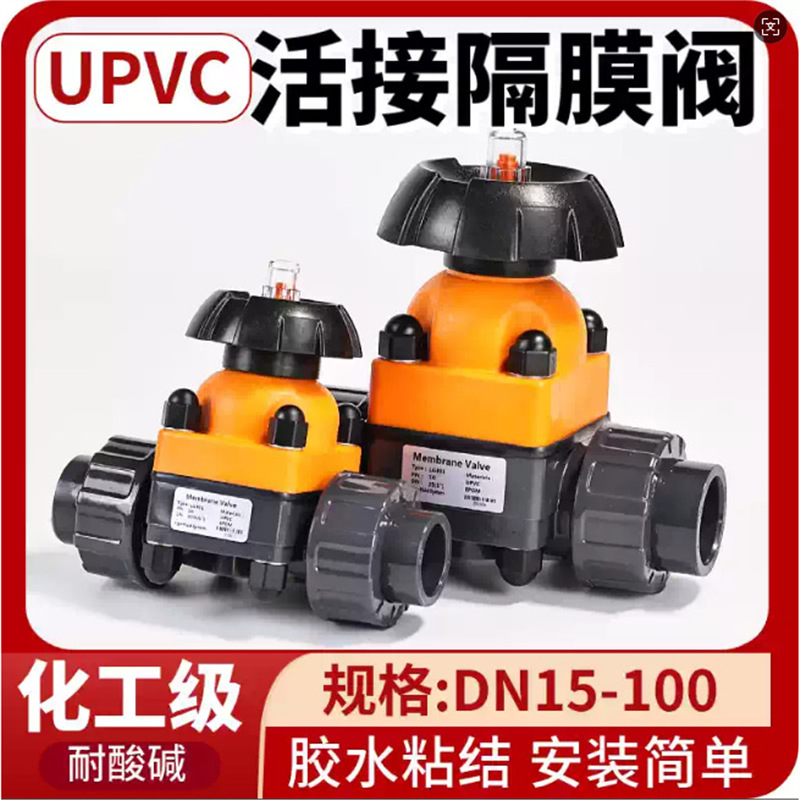

UPVC隔膜阀 DN15-100 活接隔膜阀 PVC隔膜阀工程塑料隔膜阀

上海阔思电子有限公司这款UPVC隔膜阀，从DN15到DN100都有，活接式结构，车间里常叫双由令隔膜阀。你要是头一回给酸碱管路选塑料阀，心里大概会犯嘀咕：塑料的耐不耐用？坏了拆装麻不麻烦？到货快不快？下面我按采购和车间现场最关心的几件事，一条一条说清楚。

核心特点

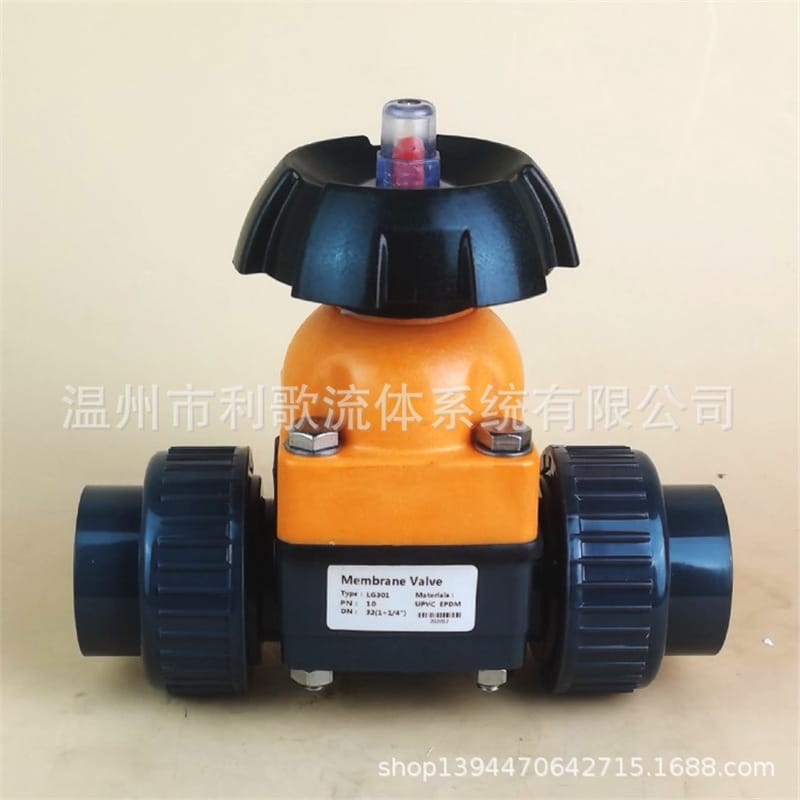

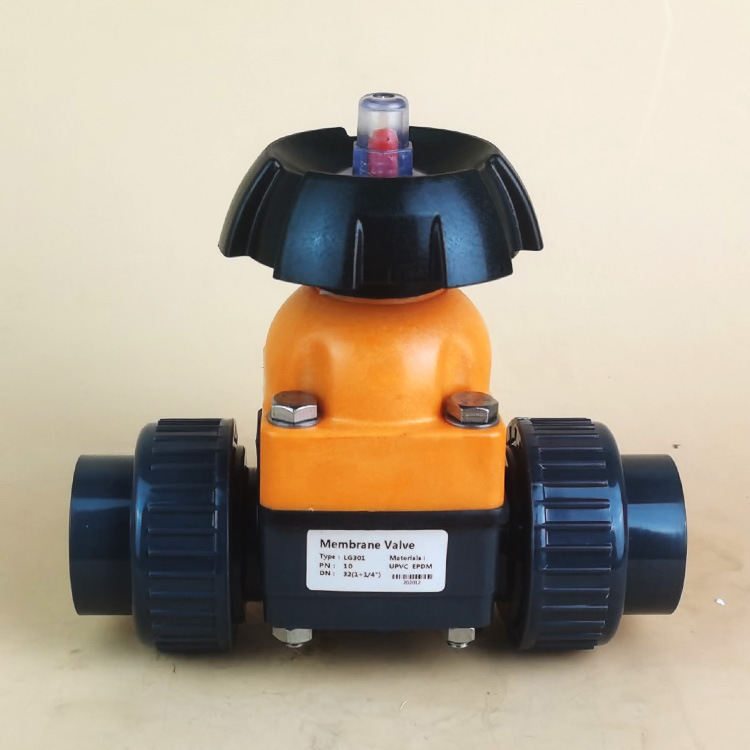

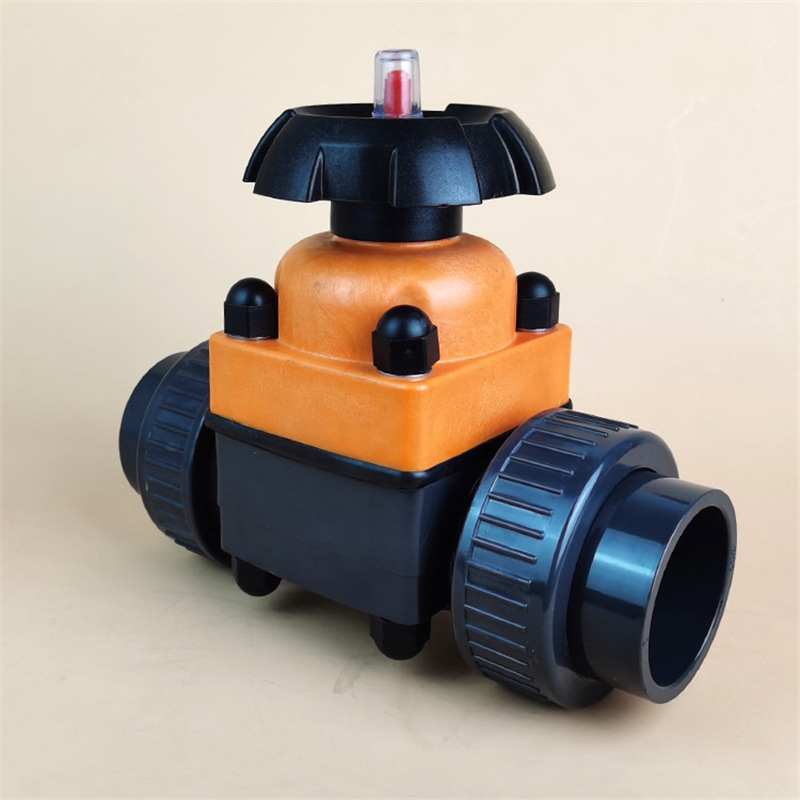

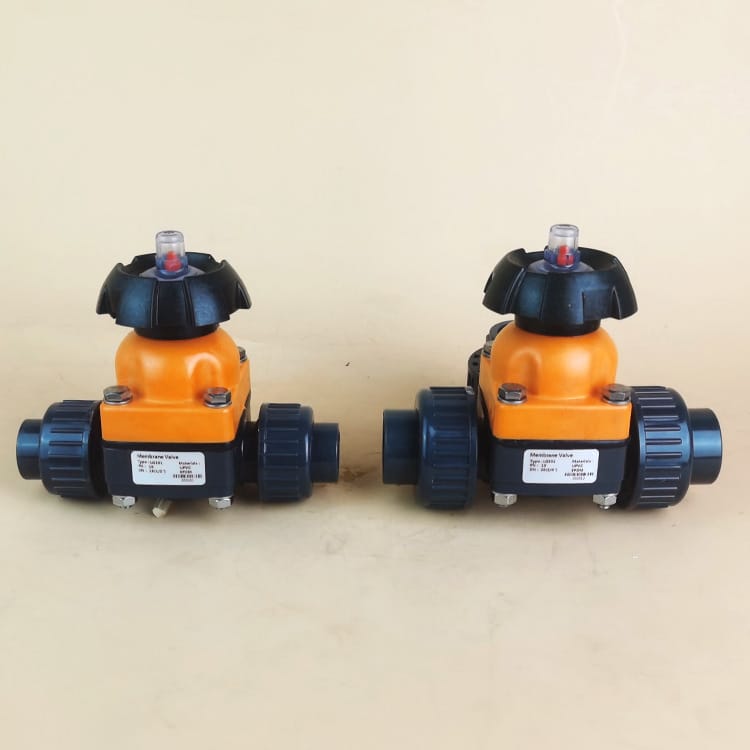

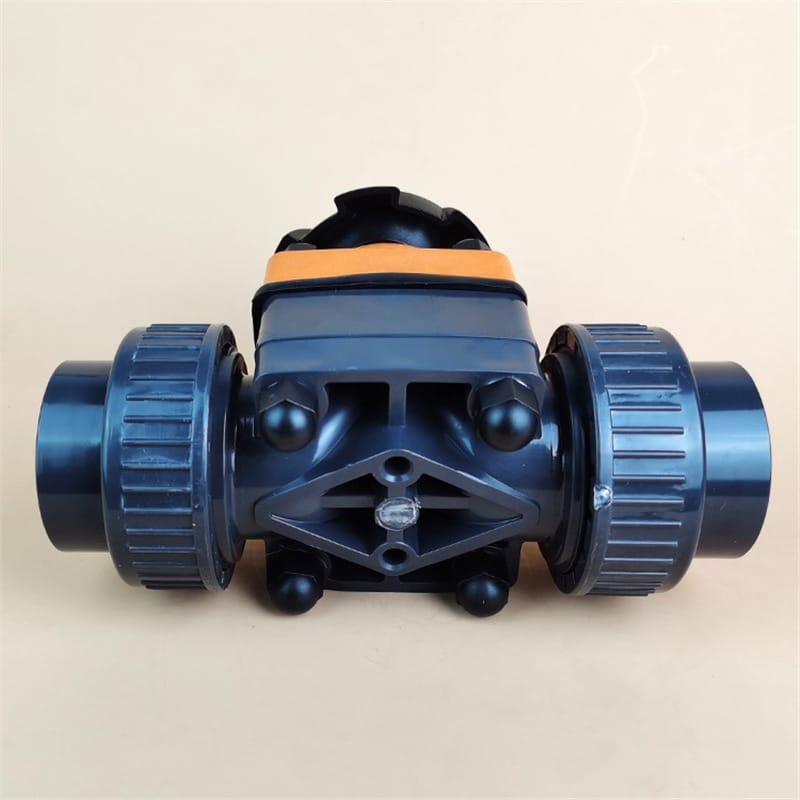

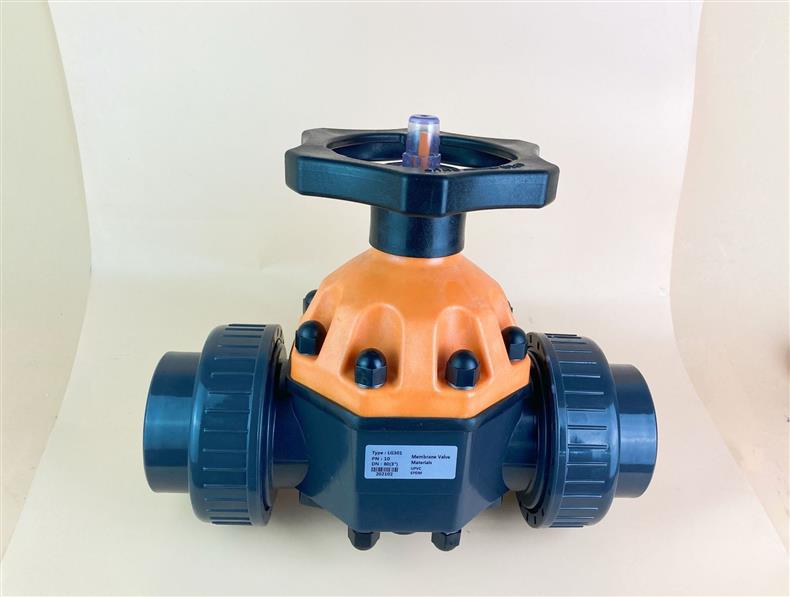

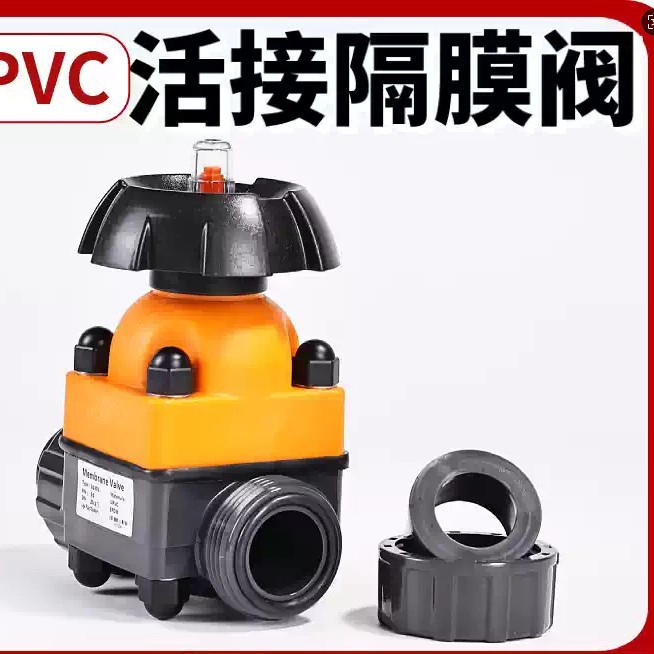

阀体用的是全新UPVC（也叫PVC-U）料，一次注塑成型，不掺回料。你拿到手看一下，深灰色，内腔没有埋金属件，介质走的是全塑料通道，和EPDM隔膜接触。这个结构在酸碱环境下不容易自己先坏。

采购和车间主任记这几个点就行：

密度只有铸铁的五分之一，DN100的阀一个人搬得动。
耐酸碱、耐腐蚀，电镀线、化工厂、污水站都能用。
绝缘不导电，阻燃不助燃，没有电解腐蚀和消防隐患。
活接式两头插管，拆下来清洗或更换不用切整段管子。
标配EPDM隔膜，密封严实，流阻小，不容易憋压。

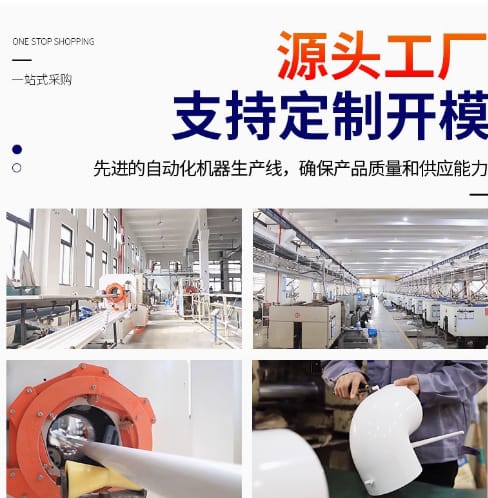

厂里是自动化线生产，口径尺寸的一致性还不错，也可以按你的管外径做非标。

技术参数

这个系列没有另起型号代码，规格就是按公称通径从DN15排到DN100，对应插管外径从20mm到110mm。你报DN就行，活接头尺寸按表配。阀体统一是UPVC/PVC-U，隔膜是EPDM，公称压力PN10。

参数名称	参数值
产品名称	UPVC活接隔膜阀 / 双由令隔膜阀
阀体材质	UPVC / PVC-U
隔膜材质	EPDM（三元乙丙橡胶）
公称压力	PN10
规格范围	DN15～DN100（插接外径20mm～110mm）
标准兼容	国标DIN、美标ANSI、日标JIS、英标BS

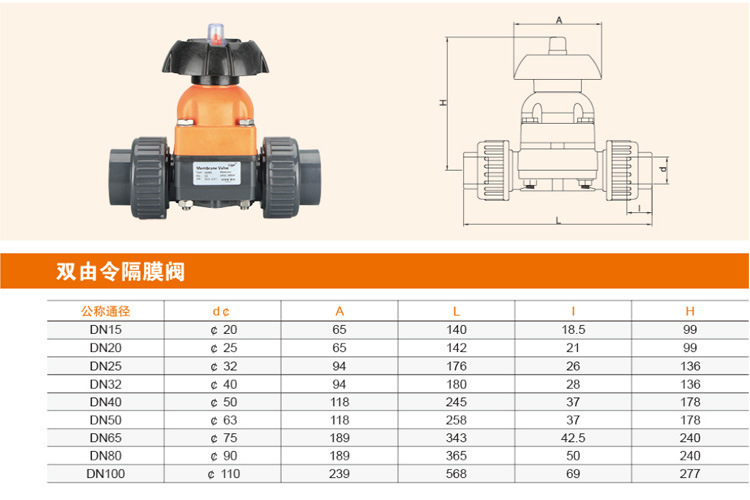

配管的时候别光看DN，现场要对插接外径dc。下面这张表是各规格的实际安装尺寸，A是中心到阀顶的横向距离，L是总长，l是插口深度，H是整体高度。

公称通径DN	插接外径dc(mm)	A(mm)	L(mm)	l(mm)	H(mm)
15	20	65	140	18.5	99
20	25	65	142	21	99
25	32	94	176	26	136
32	40	94	180	28	136
40	50	118	245	37	178
50	63	118	258	37	178
65	75	189	343	42.5	240
80	90	189	365	50	240
100	110	239	568	69	277

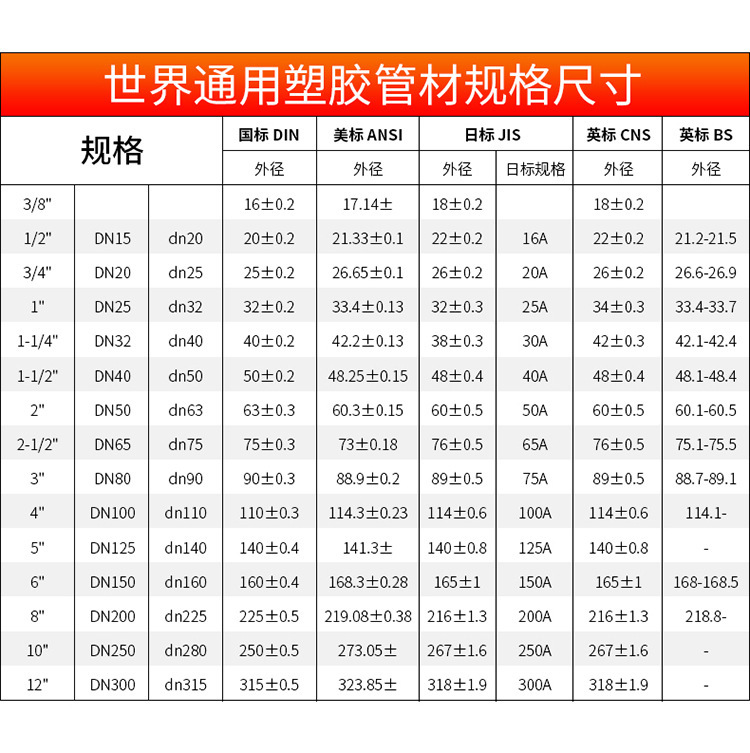

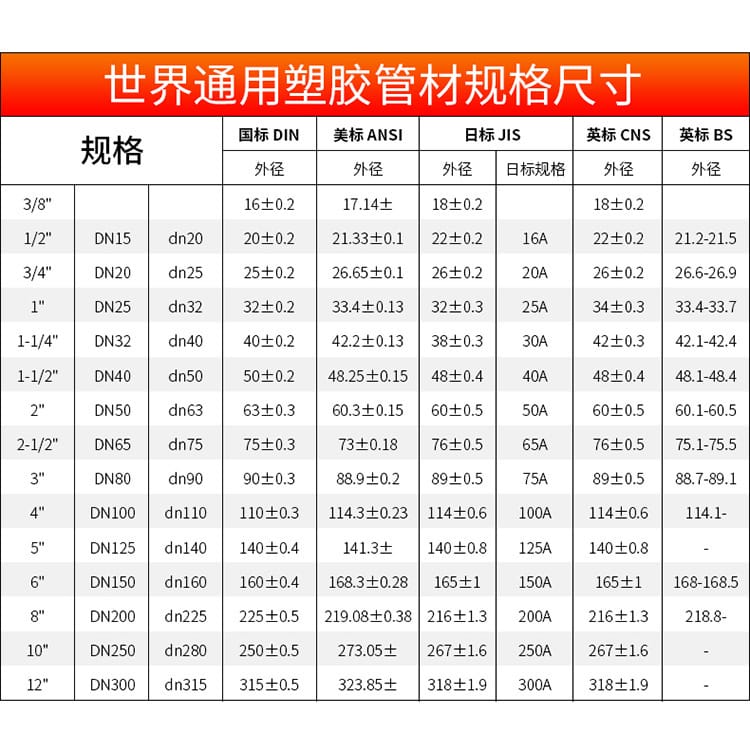

接口兼容国标DIN、美标ANSI、日标JIS、英标BS的常见塑料管规格，拿样对着量一般不会错。

应用行业

这款阀主要用在常温、带腐蚀性或者对介质干净程度有要求的管路上。我们接触比较多的行业有石油化工、冶金、制药、水处理、食品、设备配套和矿业。电镀车间的酸洗线、污水站的加药管、药厂的纯化水旁路，都有人用。

它不适合高温介质，这个在注意事项里还会细说。选型前把介质名称、浓度、温度报给我们这边，我们帮你确认阀体和隔膜能不能吃住。

安装条件

这个阀是承插粘结安装，不是螺纹也不是法兰。施工要用PVC专用工业胶水，别拿普通胶水凑合。现场容易出的问题是涂完胶马上通水，或者管口没擦干净就插进去。

安装顺序不算复杂，但别乱：

先把管材外壁和阀门承插口擦干净，不能有油污、水汽和灰尘。
涂胶要均匀，插进去之后别来回转，保持轴向固定到初步固化。
粘结完成后至少静置2小时才能通水试运行。
要做系统压力测试，得等24小时以后，别提前打压。

安装位置尽量避开阳光直晒和早晚温差很大的地方，管子热胀冷缩带来的应力会直接传到阀体上。如果是室外管架，建议加支撑或者伸缩节。

注意事项

先说运输。普通快递能发的单根长度不超过1.5米，再长的管材默认4米一根走物流。你要是让我们按尺寸切，切口可能有点毛边或者运输划痕，这个不影响密封和使用，但如果外观要求很严，下单前先讲清楚。

使用上记住几条红线：

压力不能超过PN10，温度不要超出常温范围，超压超温漏了很难收拾。
阀门别当支架用，管道重量和扭曲力不能压在阀体上。
隔膜是易损件，定期打开看看有没有裂纹或变形，活接螺母也顺手紧一下。
虽然材质绝缘阻燃，但试压还是按规程来，别图省事。

售后方面，阀门和管件在不影响二次销售的前提下支持7天无理由退换，管材属于特殊规格，没有质量问题不退换。收到货发现错发漏发，及时联系我们客服。

成功案例

电镀厂含铬废水车间

某电镀厂的含铬废水车间，原来用的是金属衬胶隔膜阀。酸洗液和含铬废水溅到阀体外面，时间一长法兰根部出现点蚀，密封面也慢慢渗漏。车间几乎每个月都要报修一次。后来换上这款UPVC活接隔膜阀，阀体全塑没有可腐蚀的金属件，电化学腐蚀那套问题直接没有了。活接结构拆洗方便，不用每次松法兰，两个维修工半小时就能拆下清洗再装回去。现场反馈用了大半年，阀体没换过，只定期清理了两次隔膜面上的结晶。

自来水厂二级泵房加氯间

某自来水厂二级泵房的加氯间，加氯管路之前用的是一批ABS球阀。次氯酸钠浓度虽然不高，但球阀密封圈泡久了发胀，好几个点位出现滴漏，地上总有湿渍。换这款UPVC隔膜阀后，EPDM隔膜对次氯酸钠的耐受程度明显好一些，活接安装让更换阀门不用整段拆管。巡检记录里，这条支路没有再报滴漏。厂里的人说，现在做月保养只检查活接螺母和隔膜，程序简化不少。

制药厂纯化水车间

某制药厂纯化水车间，支管取样和排放点需要阀门不会向水里析出金属离子。原先用的是不锈钢隔膜阀，成本不低，个别活接处因为蒸汽消毒和冷水交替，出现轻微锈斑。改这款UPVC隔膜阀之后，介质通道全塑，没有金属离子析出的问题，水质监测更省心。活接式结构也方便拆下来做清洁验证，一天拆装两次，操作工反馈不费事。现在他们纯化水分配系统的几个常温支路都换成了这个系列。

这几个案例里，介质都是常温酸碱或纯化水，没有高温蒸汽。如果工况里有超过60度的水或者有机溶剂，选型前最好把介质成分和温度报过来，别直接拍板用UPVC。
