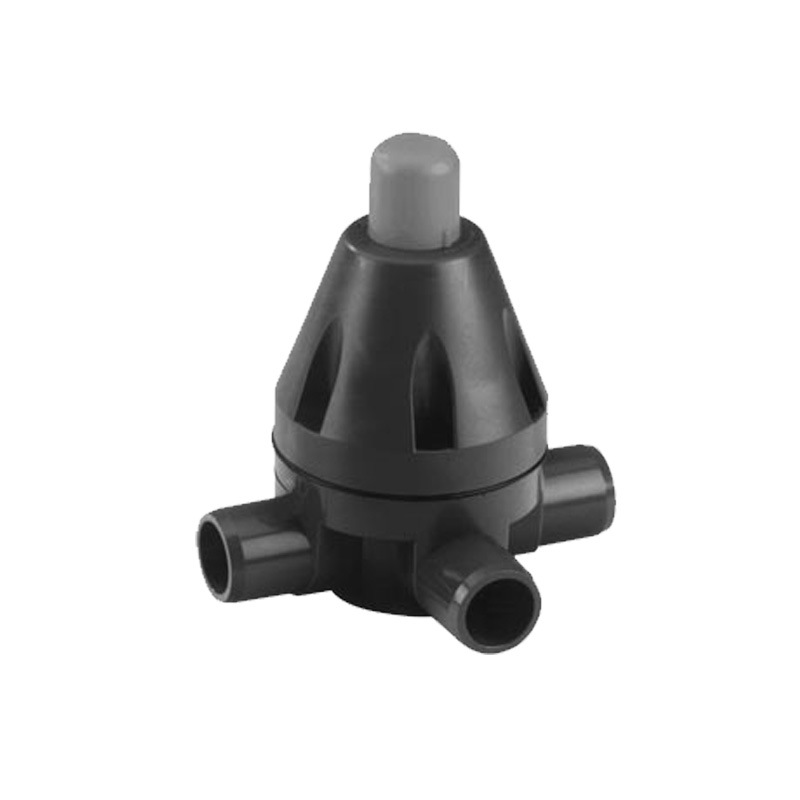

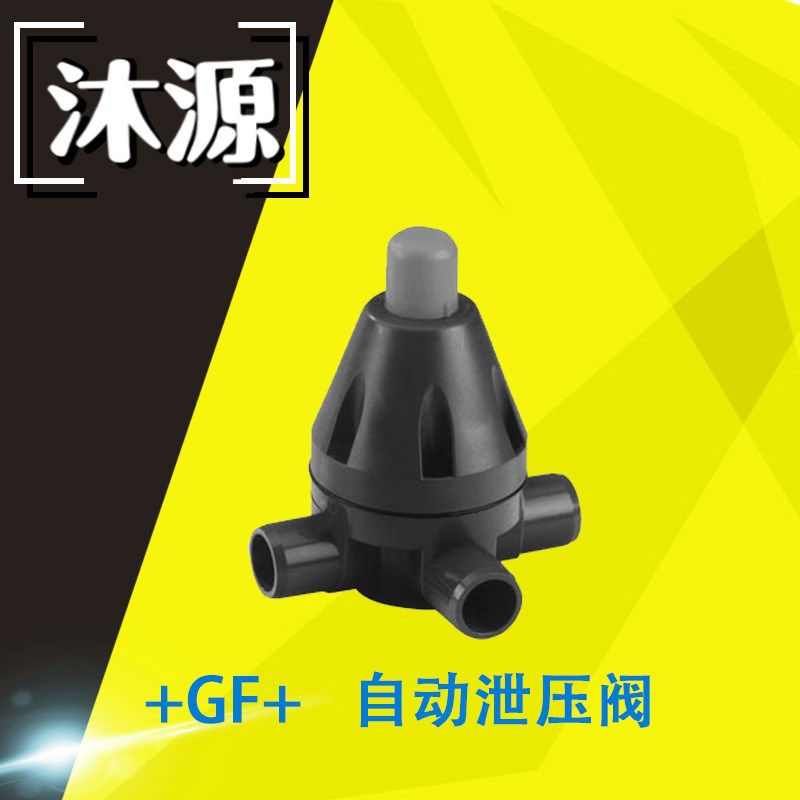

+GF+ V185紧凑型PVC弹簧式安全阀技术说明

+GF+ V185是一款以紧凑结构为核心卖点的弹簧式安全阀，阀体采用PVC-U、PP或PVDF塑料材质，通径覆盖DN10至DN50，额定压力范围0.5至10 bar。它的定位很明确：安装在空间受限、介质有腐蚀性、又需要稳定超压保护的塑料管路系统里。沐源环保科技和上海阔思电子有限公司作为该产品的供应与服务方，常把它配套在加药系统和水处理管路上使用。

核心特点

V185系列本身只有一个型号，即V185，但它在通径、材质和密封方式上提供了多种配置组合。这些组合不是简单的选配，而是直接影响阀门能用在什么介质、什么温度、什么压力区间里。理解它的方式，应该从结构原理出发，再看配置差异。

弹簧活塞机构是整阀的动作核心。入口压力超过设定值时，活塞克服弹簧预紧力向上移动，打开泄压通道；压力回落到设定阈值以下，弹簧把活塞压回密封面，阀门关闭。这个过程中，弹簧的预紧力决定了开启压力，而密封面的材质决定了关闭后的泄漏等级。

一体化阀体设计，安装时不需要额外支架或法兰转换件。
标配EPDM或EPDM-PTFE涂层隔膜，把弹簧腔与输送介质隔开。
阀体预留第三方接口，可直接串联嵌入主管道。
入口超压即开启，压力回落即关闭，动作不依赖外部电源。

介质隔离这一点值得单独说。弹簧和活塞腔如果直接接触腐蚀性液体，用不了多久就会卡涩或锈蚀。V185用隔膜把控制单元封在干燥侧，介质只接触阀体内壁和隔膜朝向介质的那一面。选EPDM-PTFE涂层隔膜时，耐化学腐蚀的范围比纯EPDM更宽，适合强酸强碱类的加药管路。

技术参数

V185的参数需要按配置分开看。同一个型号下，通径、材质、密封材质和连接方式都可以不同，选型时要把这几项一起确认，不能只报一个型号了事。

参数名称	参数值
产品型号	V185
公称通径	DN10 – DN50
额定压力	0.5 – 10 bar
连接方式	插入粘接 / 焊接（承插式）
阀体材质	PVC-U、PP、PVDF
密封材质	EPDM、EPDM-PTFE涂层
驱动原理	弹簧式机械活塞控制

阀体材质的选择逻辑很清楚：PVC-U成本最低，适合常温下的水处理和一般化学品；PP耐温略高，对部分有机溶剂比PVC-U更稳定；PVDF价格最高，但耐强酸、强氧化剂和较高温度的能力最强，微电子行业的超纯水管路或高纯化学品输送线上多半会选它。密封材质方面，EPDM是通用选项，EPDM-PTFE涂层则用在介质腐蚀性较强、普通EPDM寿命偏短的场合。

连接方式只有承插粘接和承插焊接两种，都是塑料管路的标准连接形式。DN10到DN50的通径跨度不小，小通径用于精密加药支路，大通径用于主管线泄压。压力设定范围0.5至10 bar，实际设定值在选型时提出，出厂前完成标定。

应用行业

V185的适用场景集中在需要塑料管路、又要防止超压的工艺环节。它不太出现在大型钢制管网的蒸汽或高压气体系统里，那类工况有专门的金属安全阀。V185的战场是低压液体管路，尤其是介质有腐蚀性、金属阀体不合适的场合。

化工工艺流程中，反应釜进料管线和计量泵出口的超压保护。
工业水处理及纯水、废水处理系统的管路稳压。
微电子制造中精密测量与流体控制环节的压力平衡。
加药系统中，泵出口防止憋压导致管路或泵体损坏。

加药系统这个场景值得展开说。计量泵在出口阀误关或管路堵塞时，压力会迅速升高，泵的隔膜或管路接头是最先受损的部位。在泵出口和第一个关断阀之间装一只V185，压力超过设定值就泄回药液箱或低压侧，泵和管路都能得到保护。这种用法在现场很常见，选型时通径通常不超过DN15，压力设定值比泵的最大出口压力低10%到20%。

安装条件

V185利用阀体预留接口直接串联在主管线上，不需要法兰转换或额外支撑。这个设计省掉了安装支架和配对法兰，但对接工艺的要求并没有降低，塑料管路的粘接和焊接质量直接决定接口会不会渗漏。

安装前先核对管道介质的流向标识。安全阀的入口和出口方向不能接反，接反了不仅起不到泄压作用，还可能把介质封在弹簧腔里。确认流向之后，按下面的顺序完成安装：

检查阀体接口和管道端面，清除毛刺和油污。
按塑料管路规范完成承插粘接或焊接，等待固化。
确认安装区域干燥通风，避免阳光直射和极端温差。
核对介质温度与化学性质是否匹配所选阀体和隔膜材质。

环境适配方面，安装位置要有通风，不能长期处于阳光直射下。PVC-U和PP在紫外线长期照射下会老化变脆，PVDF稍好但也不建议暴晒。介质温度如果接近所选塑料材质的耐温上限，弹簧腔内的隔膜寿命会明显缩短，这一点在热水管路或热化学品管路上选型时要留出余量。

注意事项

超压使用是最常见的问题。0.5至10 bar是额定范围，低于0.5 bar长期运行，弹簧预紧力偏小，密封面可能关不严；超过10 bar，弹簧会疲劳，开启压力漂移。设定压力应该落在量程中段，不要贴着上限用。

隔膜、弹簧和接口密封件属于易损件。建议建立定期巡检机制，检查隔膜有没有裂纹或溶胀、弹簧预紧力有没有变化、接口有没有渗漏。常备一套易损件，现场出问题时不用等货，维修成本也低得多。

压力设定和日常维护应由经过培训的人员操作，不要擅自拆卸弹簧腔组件。弹簧腔一旦打开，预紧力需要重新标定，没有压力测试条件的话很难恢复到出厂设定值。

产品图示和价格信息仅供参考，实际选型时通径、材质、密封和压力设定值需要通过官方渠道最终确认。非标尺寸和特殊材质可以定制，加药系统组装也可以按工况配套提供。

选型指南

V185只有一个型号，选型的实质是在这个型号下确定通径、阀体材质、密封材质和压力设定值。不同的应用场景，优先关注的参数不一样。

加药系统泵出口保护，优先选DN10到DN15的小通径，阀体用PVC-U即可，密封选EPDM。压力设定值比泵最大出口压力低10%到20%，这样泵正常工作时阀门不动作，一旦出口憋压能及时泄放。纯水或废水处理管路，通径按主管尺寸走，DN25到DN50都有可能，阀体PVC-U配EPDM隔膜，性价比最高。

化工工艺管线和微电子超纯水管路，介质腐蚀性更强，阀体优先考虑PVDF，密封选EPDM-PTFE涂层。PVDF对强酸、强氧化剂的耐受性比PVC-U和PP都好，虽然单价高，但在这些工况下更换频率低，综合成本反而合理。如果介质是常温的一般化学品，PP是PVC-U和PVDF之间的折中选项。

压力设定值在0.5至10 bar之间，选型时尽量让设定值处于量程中段。比如系统需要3 bar泄压，选量程覆盖2至5 bar的弹簧配置比选覆盖0.5至10 bar的更稳。通径和压力的组合确定后，连接方式按现场管道是粘接还是焊接来定，两者阀体接口不同，订货时要说明。介质温度如果超过60°C，PVC-U不再适用，需要改用PP或PVDF，同时确认隔膜材质的耐温能力。
