诚信电子旺铺-上海诚磁的DDG-403b型电导率仪，在工业水处理圈子里有个更直接的名字——RO控制仪。它不只是测电导率，还把反渗透制水设备的运行逻辑一并管了起来。这类仪表在十年前大多只做显示和报警，泵和阀的控制交给独立的PLC或者继电器柜；现在环保和用水成本两头挤压，RO系统的启停、冲洗、排污需要更紧凑的控制方案，DDG-403b就是把这个需求吃透之后的产品形态。全系列目前就DDG-403b这一个型号，它本身覆盖了从纯水测量到一级RO双套工艺流程控制的完整功能。
DDG-403b的核心思路是把电导率测量和水处理设备的自动控制揉在一起。它用的MCU方案带温度补偿，水溶液的电导率随温度变化明显，没有自动补偿的话，冬天和夏天测同一个水样能差出一大截。仪表内置的补偿算法针对一般电解质溶液和纯水都做了适配，基准温度设在25℃，补偿系数可以在0~5%/℃之间调。
操作界面是这块表比较讨现场喜欢的地方。大屏幕点阵式背光液晶同时显示电导率、水温、设备运行状态和实时时钟，中文菜单，不用对着英文代码猜。RO控制程序参数可以改，改完支持加密锁定，避免现场人员误碰。它支持一级RO制水设备二套工艺流程选择，十二种工作状态实时提示，电导率超限时声光报警加继电器输出，排污阀自动打开。RS-232C串口可以接打印机做数据记录，这个功能在需要留档的项目里省了一台记录仪。
DDG-403b的参数集中在测量、控制和安装三个维度，下面按类别列出。
| 参数名称 | 参数值 |
|---|---|
| 型号 | DDG-403b |
| 测量范围 | 0~100.0 µS/cm |
| 测量精度 | ±2%（F·S） |
| 温度补偿 | 自动补偿0~60℃，基准25℃，补偿系数0~5%/℃ |
| 显示方式 | 56×38mm大屏幕点阵式背光液晶，中文菜单 |

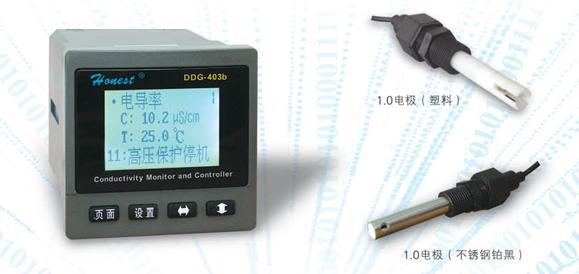

| 电极配置 | 1.00 cm⁻¹塑料铂黑电极或0.01不锈钢电极，导线长5m，4英寸管道式螺纹连接 |
| 报警输出 | 触点容量6A/AC220V，报警延时时间可设置 |
| 通讯接口 | RS-232C标准串口 |
| 工作电源 | AC220V±10% 50Hz |
| 外形尺寸 | 面框98×98mm，开孔91×91mm，深度140mm |
| 检验依据 | Q/TCDP03-2000 |
电极选型这里值得多说一句。1.00 cm⁻¹的塑料铂黑电极适合常规工业水处理场合，铂黑层增加了电极表面积，极化效应小，在低电导率段稳定性好。0.01不锈钢电极则是冲着纯水去的，纯水的电导率极低，电极常数必须小到0.01才能把信号拉到可测范围。这个参数别小看，选错了要么读数飘，要么分辨力不够。
DDG-403b的主战场是工业水处理，尤其是反渗透制水系统。一级RO和二级RO的产水水质监控、原水预处理后的电导率把关、混床或EDI前的进水保护，这些环节都能用。制药行业的纯化水制备、电子行业的超纯水前段、锅炉补给水处理、食品饮料行业的工艺用水，也属于它的适用范围。
除了水处理本身，这块表还能嵌入到需要电导率联锁控制的设备里。比如冷却循环水的浓缩倍数控制，电导率升到设定值就排污补水；再比如清洗设备的漂洗水监测，电导率达标才进入下一道工序。它的控制输出是继电器触点，带得动排污阀和泵，不需要中间再加一级放大。
DDG-403b是面板嵌入式安装，面框98×98mm，开孔91×91mm，深度140mm。这个尺寸属于盘装仪表的常规规格，配电柜面板上开好孔直接推入锁紧就行。安装位置要避开强振动源和高温热源，液晶屏在持续高温环境下寿命会缩短。
电源接AC220V±10% 50Hz，现场如果没有稳压措施，建议从控制柜的仪表电源支路取电，不要和变频器、大功率接触器共用一路。电极通过4英寸管道式螺纹连接，导线长度标配5m，这个长度对大多数撬装RO设备够用；如果电极安装点离控制柜较远，订货时要确认是否需要加长导线，现场自己接长容易引入干扰。信号线和电源线分开走，这一条在电导率测量里特别重要，交流干扰会让低电导率读数跳得没法看。
调试DDG-403b之前，先把控制逻辑理清楚。它支持一级RO二套工艺流程，输入信号包括原水箱液位、产水箱液位、高低压保护等，输出控制泵和阀。如果输入输出的对应关系没搞对，开机之后可能出现泵空转或者阀门误动作。控制参数改好之后建议启用加密保护，现场操作人员流动性大的项目尤其要做这一步。
报警延时设置是个实用功能，但延时太短会频繁动作，太长又起不到保护作用。一般根据RO膜的耐受时间和系统响应速度来定，没有统一值。电导率上限报警触发后，仪表会自动控制排污阀开启，这时候先看水质是不是真的超标，再看是不是电极污染导致的假报警。
电极维护这件事没有捷径。铂黑电极表面被油污或结垢覆盖之后，读数会偏低且响应变慢；不锈钢电极在含氯工况下要留意点蚀。定期用稀酸清洗电极，清洗后重新校准，这个周期取决于水质，从一周到一个月都有可能。
RO系统的控制方式这几年在变。以前一套RO撬装设备，电导率表只负责显示和报警，PLC负责逻辑，两套系统各干各的。现在越来越多的中小型RO设备把电导率测量和逻辑控制集成到一块仪表里，DDG-403b这类产品的市场空间就是这么来的。具体到工艺环节，一级RO的浓水排放控制正在从定时排放转向按电导率阈值排放，浓水电导率升到设定值再排，比定时排省水。这个变化对仪表的要求是响应要快、继电器输出要可靠，而且报警延时得能调，不然浓水还没到排放点就误动作。
另一个趋势是纯水段对低电导率测量的精度要求在提高。以前0~100 µS/cm的量程覆盖一级RO产水就够了，现在不少项目要在同一块表上兼顾一级RO产水（几微西到几十微西）和二级RO产水（1微西以下）。DDG-403b配0.01不锈钢电极可以测到纯水段，但量程下限和电极常数要匹配好，否则低段的显示分辨力不够。制药和电子行业对数据记录的要求也在收紧，RS-232C接口接打印机这种老派做法，在这些需要纸质留档的场合反而比纯数字通讯更实用。
华东一家做工业清洗设备的厂，自己配套了一套一级RO制水系统，原水是市政自来水，产水用于清洗线漂洗。原来的控制方式是PLC加一块普通电导率显示表，PLC编程找人做，改一次逻辑花一次钱。后来换成DDG-403b，电导率信号直接进仪表，产水电导率超过设定值就报警并打开排污阀，原水箱低液位停泵，产水箱高液位停泵。仪表支持二套工艺流程选择，调试时按实际管路选了对应的流程图。运行半年下来，排污阀动作次数比原来定时排放减少了三成左右，产水水质反而更稳。
北方一个区域供热站的锅炉补给水系统，工艺是反渗透加混床。混床出水要控制在1 µS/cm以下，原来用的电导率表在低段读数跳动大，操作人员只能凭经验判断树脂是否失效。后来在混床出水口装了DDG-403b配0.01不锈钢电极，温度补偿自动做，读数稳定在0.5~0.8 µS/cm之间，树脂失效时电导率上升的趋势很清楚。仪表装在控制柜面板上，开孔91×91mm，和原来的压力表、流量计排成一排，面框尺寸统一，看着不乱。
华南一家注塑厂的冷却循环水系统，以前靠人工测电导率决定排污和补水，有时候忘了测，循环水浓缩倍数偏高，换热器结垢加快。改造时在循环水主管上装了DDG-403b，电极用4英寸螺纹连接，电导率上限设好，到了就开排污阀，补水阀联动。报警延时设了30秒，避开补水时的短暂波动。运行一个夏天，换热器拆检时垢层明显比往年薄，排污用水量也没有增加太多。这个案例里DDG-403b的角色不是水质分析，而是作为一个控制节点嵌在循环水系统里。
DDG-403b型智能型电导率测量控制仪是一台电导率在线测量监控及水处理设备自动运行可编程序控制兼容的测量控制仪。采用MCU技术进行测量，温度补偿及全自动运行控制，并配有RS-232C标准串口通信接口输出，可同我公司DY-301B型打印机进行通讯连接，实现测量数据的实时打印记录。是工业水处理设备实现电导率测量和自动化控制融合的新一代智能型产品，本产品具有使用方便、性能可靠、显示直观、控制方法灵活等特点。
（附控制方法流程图一、二）
4′管道式螺纹连接；
面框尺寸：98×98（mm）
开孔尺寸：91×91（mm）
仪器深度：140（mm）

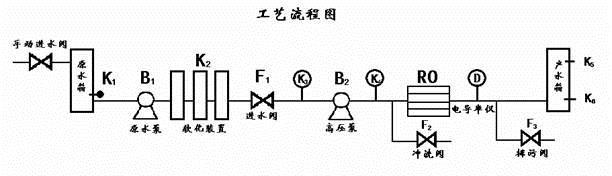

控制方法流程图一：

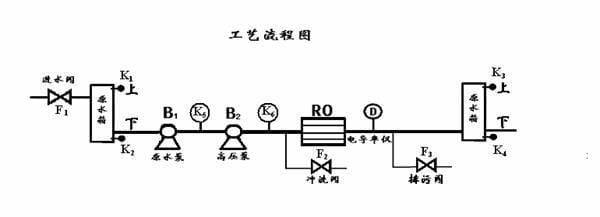

控制方法流程图二：
