上海诚磁 DDG-3023电阻率变送器

上海诚磁 DDG-3023 是一款以单片机为运算核心的在线电阻率变送器，测的是纯水与超纯水的电阻率，输出的是隔离型 4–20 mA 标准信号。它面向的是离子交换、EDI、抛光混床这类制水设备的出水监测环节，解决的不是“能不能测”，而是读数能不能长期站得住、能不能直接进 PLC 或 DCS 参与闭环。这款产品目前只有 DDG-3023 一个型号规格，下面把它的特点、参数、适用场合和安装要求一次说清楚。

核心特点

DDG-3023 的电路结构是数字化设计，电极拾取的原始信号先经过单片机的运算与逻辑判断，再做温度补偿、量程映射和输出换算。这个过程和传统模拟表头的放大处理有本质区别：模拟电路是把信号等比放大，漂移也跟着放大；数字化处理则可以对测量值做实时校正，长期运行下零点和满度的稳定性更容易维持，抗干扰能力也更强。

温度补偿是这类仪表最容易被忽略、却最影响可用性的功能。水的电阻率随温度变化很陡，DDG-3023 内置的是非线性补偿算法，补偿范围 0～60℃，以 25℃ 为基准点。相比线性补偿，它在低温段和高温段的拟合更贴近实际物理曲线，也就是说，同一路水在 10℃ 和 50℃ 读到的补偿后数值才有可比性。

几项配置功能值得单独点出来：

自动量程切换按当前测量值动态选区间，省掉手动换挡的遗漏风险。
自动满度调整配合标准溶液，更换电极后可快速重建测量基准。
4 mA 与 20 mA 对应的电阻率值可任意设定，直接对上 DCS 或 PLC 的量程。
支持正向与逆向输出，适应不同控制系统对信号方向的逻辑要求。

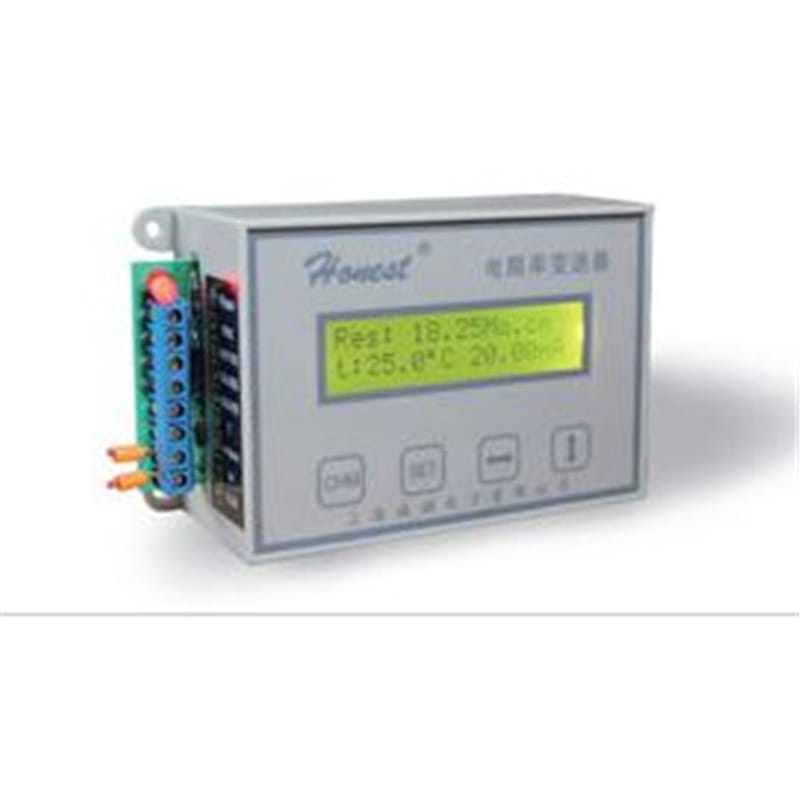

显示部分用的是 1602 点阵带背光液晶屏，同屏能读出电阻率、电导率、温度和当前输出电流四个值。现场调试时这个设计很省事，不用带万用表串在回路里量电流。

技术参数

DDG-3023 目前只有一个型号规格，参数按整机、输出、结构与供电分块列出，对照选型时看这几项就够。

参数名称	参数值
型号	DDG-3023
测量范围	0～18.25 MΩ·cm（对应电导率 0.05～20.00 μS/cm）
仪器级别	2.0 级
温度补偿	非线性补偿，0～60℃，基准 25℃
显示	1602 点阵带背光液晶屏，同屏显示电阻率、电导率、温度、输出电流
模拟输出	隔离型 4–20 mA，负载能力 ≤750 Ω，支持正/逆向输出
供电	DC 24 V
电极常数	K=0.01 cm⁻¹
过程连接	4′ 管螺纹或 Φ50.5 卡盘
外形尺寸	118 × 70 × 45 mm
安装方式	面板四孔安装（开孔 109 × 60 mm）或 DIN 导轨安装
执行标准	Q/TDCB04

量程上限 18.25 MΩ·cm 对应的是理论纯水在 25℃ 下的极限值，实际工艺里 EDI 产水稳定在 17 MΩ·cm 以上就算正常。下限 0.05 μS/cm 那一端覆盖的是中低纯度工艺用水，所以这台表不是只盯超纯水，离子交换柱的进水、软化水出口也能用同一个型号测。

应用行业

电子级超纯水站是 DDG-3023 用得最密集的场合。EDI 产水端和抛光混床出口通常要求连续监测电阻率是否维持在 18.2 MΩ·cm 附近，晶圆清洗工序对水质波动的容忍度很低，变送器的响应一致性和温度补偿精度直接决定这条数据能不能拿来当工艺判据。

制药行业的纯化水系统验证是另一类典型用途。PQ 阶段需要连续记录水质稳定性，DDG-3023 在这里充当在线监控节点，配合温度探头和数据采集模块，把电阻率随时间的变化曲线完整留档。它不做审计追踪，但提供的是可追溯的实时测量值。

其余几个行业的使用方式略有不同：

高校与科研院所的水处理实验平台，利用双单位显示和可调输出比对不同温度下的电导率变化。
中小型锅炉补给水装置，用 DDG-3023 替换老旧指针表头，模拟信号接入现有 PLC 做远程监视。
实验室纯水系统，控制阈值设在 10～15 MΩ·cm 区间，对精度要求低于电子级但需要长期无人值守。

安装条件

变送器本体支持面板四孔安装与 DIN 导轨安装两种方式。面板开孔尺寸是 109 × 60 mm，嵌入控制柜面板时按这个尺寸开，整机 118 × 70 × 45 mm 的壳体从前方卡入。现场多半这么装：水处理设备旁边的控制柜上开孔，表头露在面板正面，接线从柜内走。如果柜内空间紧张或者设备本身是导轨式布局，改用 DIN 导轨快装，不占面板位置。

电极侧的连接要看管道条件。标配的是 K=0.01 cm⁻¹ 低常数电极，这个常数专门为高电阻率介质选的，常数大了在超纯水里信号太弱。过程连接提供 4′ 管螺纹和 Φ50.5 卡盘两种，管道是螺纹接口就用前者，卫生级卡箍管道用后者，选型时先确认现场是哪一种，两套接口不通用。

接线和供电有几点是硬要求：

供电接 DC 24 V，正负极不要接反，通电前确认电源电压在额定范围内。
4–20 mA 输出回路的负载电阻不要超过 750 Ω，超了信号会拉不起来。
电极电缆尽量远离变频器和动力线，低常数电极的信号本来就弱，走线干扰进来很难滤干净。
安装位置选在管道满水、无气泡积聚的地方，电极表面不能有气泡附着。

注意事项

温度补偿基准是 25℃，这意味着所有显示值都是折算到 25℃ 的数值。如果工艺本身要求看未补偿的原始电阻率，需要确认变送器当前的补偿设置，不能直接拿显示值当原始值用。

自动满度调整依赖标准溶液。更换电极或者仪表长期运行后，用标准溶液走一遍标定流程，把满度重新对准，测量基准才不会慢慢跑偏。这个操作不需要拆机，但标准溶液的温度要接近 25℃，否则标定结果会引入额外误差。

输出工况的 4 mA 和 20 mA 对应值是可以自己设的。常见做法是把 4 mA 设为 15.00 MΩ·cm、20 mA 设为 18.25 MΩ·cm，这样超纯水段的信号分辨率最高。但要注意，一旦设定后量程就固定在这个区间，低于 15.00 MΩ·cm 的读数在输出侧无法区分，需要结合显示值判断。

DDG-3023 的仪器级别是 2.0 级，满足多数工业在线监测对重复性和长期稳定性的要求，但不要拿它当实验室标准表用。如果工艺要求的是 0.5 级以上的计量级精度，这个型号不合适，需要选更高规格的仪器。

选型指南

这一款产品下只有 DDG-3023 一个型号，所以选型的问题实际上不是“选哪个型号”，而是“DDG-3023 适不适合当前这个场景”。下面按应用场景分几类说清楚。

电子级超纯水、EDI 产水、抛光混床出口这类场景，优先选 DDG-3023。原因是它的量程上限 18.25 MΩ·cm 正好覆盖超纯水的极限值，K=0.01 低常数电极在 18 MΩ·cm 级别的介质里信号强度合适，非线性温补在低温段和高温段的拟合精度也能满足判据要求。这类场景不要选高常数电极的型号，信号太弱，读数会跳。

制药纯化水系统验证场景，DDG-3023 同样适用，但要注意它提供的是实时测量值，不内置数据记录功能。验证需要的连续曲线要靠上位系统采集 4–20 mA 信号来留档，选型时要确认 DCS 或数据采集模块的通道数够用。

锅炉补给水、实验室纯水系统这类中低纯度场景，DDG-3023 的量程下限 0.05 μS/cm 够用，但控制阈值通常设在 10～15 MΩ·cm，处于量程中段，精度余量充足。这类场景如果预算有限、不需要超纯水段的高分辨率，DDG-3023 是合理选择，但要确认输出量程的设定值覆盖了实际控制区间。

有一种情况不建议选 DDG-3023：工艺要求计量级精度、或者需要测量高电导率废水。前者超出 2.0 级的能力范围，后者超出 20.00 μS/cm 的量程上限。这两种需求要另找型号，不要试图用 DDG-3023 覆盖。
