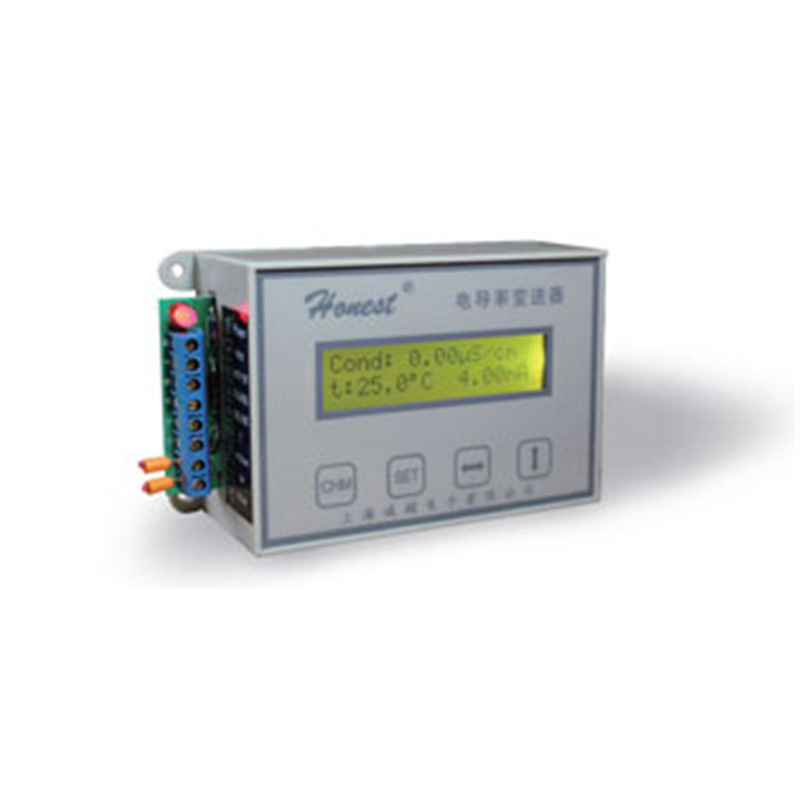

上海诚磁 DDG-3023 电导率变送器是一款面向工业水处理现场的在线电导率测量仪表，主机与电极分开配置，出厂标配 K=1.00 的 SL2 电极。这款变送器的核心逻辑是用一台主机覆盖 0.05 μS/cm 到 300.0 mS/cm 的测量需求，用户根据实际水质选择不同电极常数和安装形式的传感单元。它适合反渗透、循环冷却水、海水淡化预处理、纯化水系统等场景的连续监测，但不适合需要防爆认证的石化装置或需要多通道同时测量的集中控制场合。下面把它的特点、参数、适用场合和选型逻辑一次讲清楚。
DDG-3023 的测量架构基于单片机数字化电路，配合智能温度补偿算法输出电导率值。它不是简单的信号转换器，而是一套从电极信号采集到 4–20 mA 输出的完整测量链路。量程覆盖 0~2000 μS/cm，内部按 0~20、0~200、0~2000 μS/cm 三个子区间自动切换，避免手动换挡带来的读数和线性度损失。1602 点阵背光液晶屏同屏显示电导率、温度和对应的输出电流值，现场调试时不用翻菜单就能判断回路是否正常。
模拟输出是隔离型 4–20 mA，4 mA 和 20 mA 对应的电导率值可以任意设定，也支持反向映射。这个功能在接入不同品牌 PLC 或 DCS 时省去很多信号转换的麻烦。零点校准可以在无信号干扰条件下自动完成，减少现场反复调零的人工。温度补偿范围 0~100℃，基准温度默认 25℃，补偿系数支持按介质特性手动设置。
主机尺寸 118 × 70 × 45 mm，支持面板四孔固定（孔距 109 × 60 mm）和 DIN 导轨快装两种方式。供电为 DC 24 V，输出负载能力 ≤ 750 Ω，常规布线距离下信号不会失真。整机按 Q/TDCB04 企业标准制造，关键元器件经过老化筛选，能适应制水车间、泵房、RO 间这类湿度偏高、电磁环境复杂的工业现场。
DDG-3023 的主机参数和电极参数需要分开看。主机决定了输出信号和显示能力，电极决定了测量范围和适用介质。以下按主机与电极两部分分别列出。
| 参数名称 | 参数值 |
|---|---|
| 量程范围 | 0~2000 μS/cm，自动切换 0~20 / 0~200 / 0~2000 μS/cm |
| 供电电源 | DC 24 V |
| 输出信号 | 隔离型 4–20 mA，正向/逆向可设定 |
| 输出负载 | ≤ 750 Ω |
| 显示方式 | 1602 点阵背光液晶屏，同屏显示电导率、温度、电流值 |
| 温度补偿 | 自动温度补偿，范围 0~100℃，基准 25℃ |
| 零点校准 | 自动调整零点 |
| 外形尺寸 | 118 × 70 × 45 mm |
| 安装方式 | 四孔面板固定（孔距 109 × 60 mm）或 DIN 导轨快装 |
| 执行标准 | Q/TDCB04 |
电极部分按电极常数分为五种配置，每种对应不同的测量范围和安装接口。出厂标配 K=1.00 SL2 电极，其余按项目需求选配。
| 电极常数 | 测量范围 | 适用介质举例 | 连接方式 | 导线长度 | 温补元件 |
|---|---|---|---|---|---|
| K=0.01 | 0.05 ~ 20.00 μS/cm | 超纯水、电子级工艺用水 | 4' 管螺纹 / 卫生级卡盘 | 5 m | — |
| K=0.1 | 0.10 ~ 200.0 μS/cm | 反渗透产水、纯化水、锅炉给水 | 4' 管螺纹 / 卫生级卡盘 | 5 m | — |
| K=1.00 | 1.0 μS/cm ~ 30.00 mS/cm | 循环冷却水、软化水、一般工业过程水 | 4' 管螺纹 / 卫生级卡盘 | 5 m | — |
| K=10.00 | 1.00 ~ 300.0 mS/cm | 海水、浓盐水、卤水 | 6' 管螺纹 | 10 m | NTC10K |
| K=0.1（高温型） | 0.10 ~ 200.0 μS/cm | 高温热水系统、蒸汽冷凝水回用 | 10' 管螺纹 / 卫生级卡盘 | 5 m | — |
K=10.00 电极是唯一带 NTC10K 温补元件的型号，导线长度 10 m，接口为 6' 管螺纹。K=0.1 高温型用 10' 管螺纹，和普通 K=0.1 的 4' 接口不一样，选型时注意管路接口是否匹配。其余三款电极导线长度均为 5 m，接口为 4' 管螺纹或卫生级卡盘。
DDG-3023 的应用集中在需要连续监测水体电导率变化的水处理环节。反渗透系统里，它装在产水管路上，电导率持续上升通常意味着膜污染或密封圈失效，操作人员据此安排清洗或检修。循环冷却水系统中，电导率数据直接作为排污阀启停的判据，浓缩倍数控制靠这个信号维持。海水淡化预处理段，它部署在高压泵前，监测原海水盐度波动，为加药量和能量回收装置提供前置反馈。
食品饮料和制药行业的纯化水系统也常用这款变送器，作为 GMP 合规性监测点，满足药典对电导率连续记录和趋势分析的要求。市政中水回用项目用它监测处理后水质稳定性，支撑达标排放或再生利用的决策。这些场景的共同点是介质电导率范围差异大，从超纯水的 0.05 μS/cm 到海水的 300 mS/cm，一台主机通过换电极就能覆盖。
主机支持面板和导轨两种安装方式，面板安装孔距为 109 × 60 mm，导轨安装兼容工业通用 DIN 导轨。控制柜内空间紧张时优先选导轨安装，就地箱或操作台面上需要直观读数时选面板安装。供电为 DC 24 V，接线时注意电源纹波不要过大，否则可能影响测量稳定性。输出负载不超过 750 Ω，接 PLC 或记录仪之前确认输入阻抗是否匹配。
电极安装需要根据介质和管路条件确定位置。K=0.01 和 K=0.1 电极用于低电导率介质，管路接口为 4' 管螺纹或卫生级卡盘，安装时应保证电极完全浸没且周围无气泡滞留。K=10.00 电极用于高盐度介质，接口为 6' 管螺纹，导线长度 10 m，适合电极安装点距离主机较远的场合。K=0.1 高温型接口为 10' 管螺纹，用于高温热水或蒸汽冷凝水系统，安装时注意密封材料耐温等级是否匹配。
温度补偿参数需要按实际介质设置，出厂默认基准 25℃，补偿系数如果照搬纯水参数去测锅炉水或海水，读数会有系统偏差。零点校准要在电极完全浸入已知零电导率溶液或完全干燥无信号干扰的条件下进行，现场带介质调零没有意义。4–20 mA 输出方向和对应量程在调试阶段设定好之后，后续不要随意改动，否则上位机接收的数据会整体偏移。
电极电缆长度是固定值，K=0.01、K=0.1、K=1.00 和 K=0.1 高温型均为 5 m，K=10.00 为 10 m。如果现场需要延长电缆，应使用屏蔽线并做好接地，否则高频信号衰减会影响测量精度。电极接口尺寸不通用，选型时确认管路螺纹规格，K=10.00 是 6' 管螺纹，K=0.1 高温型是 10' 管螺纹，和普通 K=0.1 的 4' 接口不能互换。
选 DDG-3023 本质上是选电极，主机只有一款，电极决定测量范围、接口尺寸和适用工况。超纯水、电子级工艺用水优先选 K=0.01 电极，测量范围 0.05~20.00 μS/cm，接口为 4' 管螺纹或卫生级卡盘。反渗透产水、纯化水、锅炉给水选 K=0.1 电极，范围 0.10~200.0 μS/cm，接口同样是 4' 管螺纹或卫生级卡盘。循环冷却水、软化水、一般工业过程水用出厂标配的 K=1.00 电极，范围 1.0 μS/cm~30.00 mS/cm，接口 4' 管螺纹或卫生级卡盘，这也是大多数常规水处理项目的默认选择。
海水、浓盐水、卤水等高电导率介质必须选 K=10.00 电极，范围 1.00~300.0 mS/cm，接口是 6' 管螺纹，导线 10 m，带 NTC10K 温补元件。高温热水系统或蒸汽冷凝水回用场合选 K=0.1 高温型，范围 0.10~200.0 μS/cm，接口 10' 管螺纹或卫生级卡盘，普通 K=0.1 电极用在这里会因为温度超出承受范围而损坏。如果现场管路接口已经确定，先核对电极螺纹规格再下订单，接口不匹配换货比换电极麻烦得多。介质温度长期超过 100℃ 的工况，这款变送器和电极都不适用，需要另选高温型仪表。
DDG-3023型电导率变送器是采用单片机数字化电路进行测量和温度补偿。该产品广泛适用于反渗透、海水淡化、循环水等制水处理设备在线的电导率测量。配有4-20mA隔离型模拟量输出，可进行测量数据同PLC记录仪的数据传输。
● 具有自动量程切换；
● 具有自动调整零点；
● 具有电导率值、温度值、对应输出电流值显示；
● 具有4mA、20mA工况值任意选定；
● 具有选用不同常数电极满足各测量环境要求；
测量范围：0~2000μS/cm；其中0~20μS/cm、0~200μS/cm、0~2000μS/cm自动量程切换；
温度补偿：具有自动温度补偿，补偿范围0~100℃，补偿基准25℃；补偿系数：可设置；
显示方式：选用1602点阵式（背光）液晶，同屏显示电导率值、温度值；当前输出电流值；
仪器级别：2.0级；
电极配置：本产品标配K=1.00SL2电极。同时也可根据不同环境条件选配如下电极：
| 电极常数 | 测量范围 | 连接方式 | 导线长度 | 温补元件 |
| K=10.00 | 1.00mS/cm~300.0mS/cm | 6'管螺纹 | 10m | NTC10K |
| K=1.00 | 1.0μS/cm~30.00mS/cm | 4'管螺纹或卫生级卡盘 | 5m | |
| K=0.1 | 0.10μS/cm~200.0μS/cm | 4'管螺纹或卫生级卡盘 | 5m | |
| K=0.01 | 0.05μS/cm~20.00μS/cm | 4'管螺纹或卫生级卡盘 | 5m | |
| K=0.1高温 | 0.10μS/cm~200.0μS/cm | 10'管螺纹或卫生级卡盘 | 5m |
信号输出：
本产品提供正向或逆向4-20mA电流信号输出，4mA值和20mA值工况可根据需要任意设置；
输出负载≤750Ω；输出类型：隔离型；（有源）
供电电源：DC24V；
变送器尺寸：118×70×45（mm）（长×宽×高）
变送器安装方式：
面板固定式：四孔安装，安装尺寸109×60（mm）；
导轨快装固定式；
产品标准：Q/TDCB04；
