塑宝牌 TD 系列可空转直立式耐酸碱泵浦选型与使用指南

塑宝牌 TD 系列耐酸碱泵是上海阔思电子有限公司主推的化工循环核心设备，其设计初衷即为了解决槽内安装空间受限、介质腐蚀性强以及维护频率高等痛点。该系列采用纯 PP 材质射出成型，配合乾式轴封与双叶轮结构，实现了在酸碱液环境下的长期稳定运行。本文档将详细拆解 TD 系列的共性技术逻辑、参数差异及现场应用规范，帮助工程师准确匹配工况。

核心特点

TD 系列的核心优势在于其专为“槽内浸没”场景优化的结构设计。以下要点涵盖了该系列所有型号的共同技术特征：

全塑防腐主体：泵体、叶轮及导流壳均采用纯 PP（聚丙烯）塑料高压射出成型，对常温下的盐酸、硫酸、氢氧化钠等大部分化学试剂具有优异的耐腐蚀性。
乾式轴封隔离：采用特殊的乾式机械轴封设计，有效阻断酸性气体向上扩散侵蚀电机轴承，同时安装板下方的 O 型圈密封防止槽内蒸汽逸散，保护电机绝缘层。
防气蚀双叶轮：独创的双叶轮串联结构，不仅提升扬程效率，更能有效打碎和排出吸入端的空气泡，防止气蚀现象导致的流量波动和噪音。

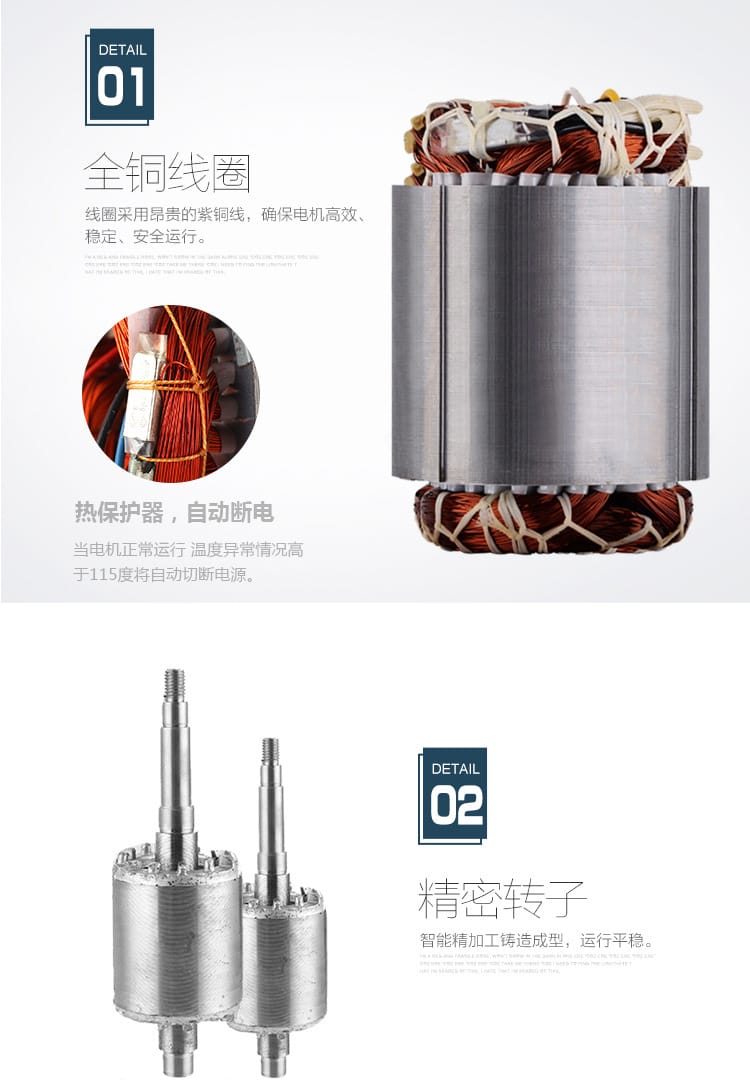

内置热保护机制：电机线圈内部集成感温探头，当绕组温度异常升高至 115℃时，内置断路器自动切断电源，防止电机烧毁，这是其区别于普通潜水泵的安全底线。
紧凑安装设计：泵体上方配备标准化安装法兰板，可直接固定于水槽顶盖或支架上，无需复杂底座，节省车间空间，特别适合电镀槽、清洗槽等狭小空间。
高效节能电机：采用纯紫铜线绕制的高效电机转子，配合精密铸造工艺，在保证扭矩输出的同时降低运行能耗，符合现代工厂节能降耗要求。

技术参数

TD 系列涵盖多种功率与口径规格，以满足从实验室小流量到工业大流量的需求。虽然各型号在具体性能曲线上有差异，但其基础物理参数遵循统一标准。以下是该系列典型型号的技术参数对照表：

参数项目	通用规格 / 典型值	备注说明
主体材质	纯 PP (聚丙烯)	耐酸碱，不耐强氧化剂及高温有机溶剂
电机线圈	纯紫铜线 (100% Cu)	确保导电率与耐热性，优于铝线或包铜铝线

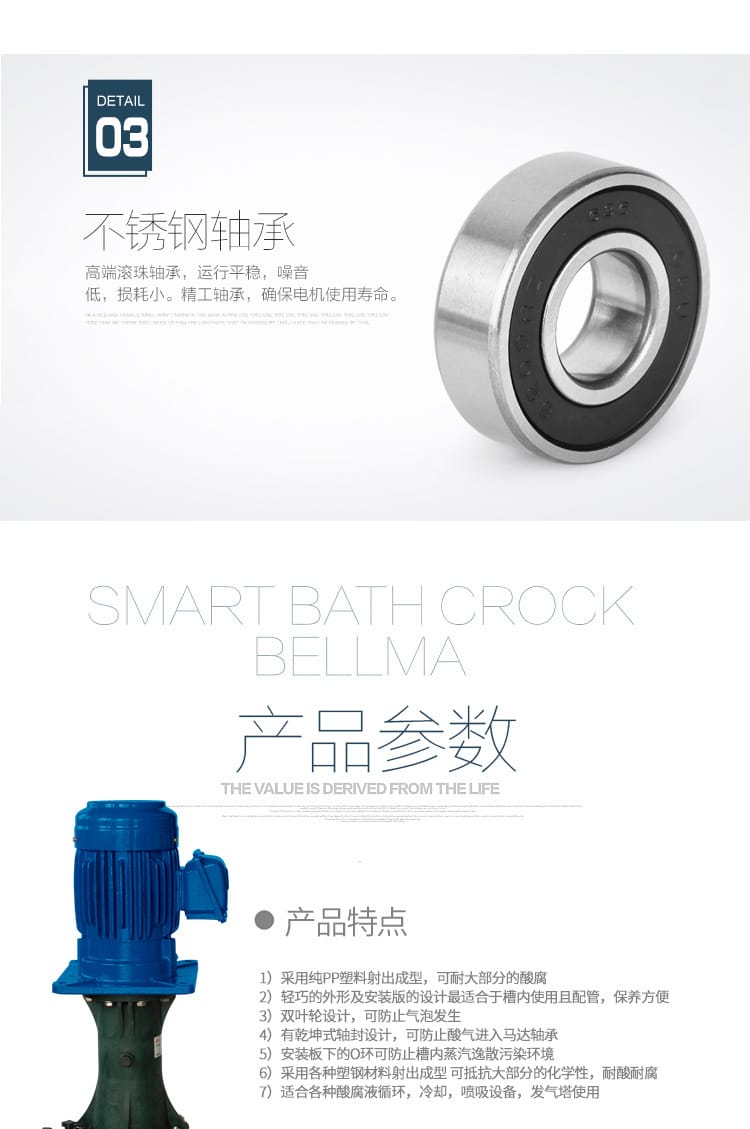

轴承类型	不锈钢滚珠轴承	支撑转子旋转，需依靠乾式密封隔离液体
热保护动作温度	115℃ ± 5℃	超温自动断电，不可手动复位，需冷却后更换
电源频率	50 Hz	标准单相/三相工业用电
防护等级	IP68 (电机部分)	完全防尘，持续潜水浸泡无影响
最大工作温度	≤ 75℃	PP 材料在高温下强度下降，严禁超温运行
接口尺寸	1/2", 3/4", 1" 等多种	根据具体型号（如 TD-0.4, TD-1.5 等）而定
最大扬程	8m - 20m	取决于叶轮级数与转速，小口径高扬程，大口径低扬程
最大流量	20L/min - 200L/min	不同型号对应不同流量区间，需查具体曲线

型号解读提示：在实际选型中，TD 系列的后缀数字通常代表功率（kW）或特定口径规格。例如，TD-0.4 可能指代 0.4kW 功率的小流量型号，而 TD-1.5 则对应更大流量的高功率型号。请务必依据具体订货型号的铭牌数据核对流量-扬程曲线，切勿仅凭功率估算性能。

应用行业

凭借出色的耐腐蚀性与立式安装特性，塑宝 TD 系列广泛应用于需要直接接触腐蚀性液体的场合：

表面处理行业：电镀生产线中的阳极液循环、酸洗槽去离子水喷淋、钝化液输送。
废气处理工程：洗涤塔（Scrubber）内的药液循环泵，负责将吸收液从塔底抽送至塔顶喷淋头。
化工混合工艺：实验室反应釜加药、中型化工储罐内的溶液搅拌循环或转移。
环保水处理：中水回用系统中的酸碱调节池搅拌、印染废水的药剂投送。
建筑供水增压：虽主要用于化工，但在无腐蚀性的高层楼宇生活用水增压中也有应用，前提是介质清洁。

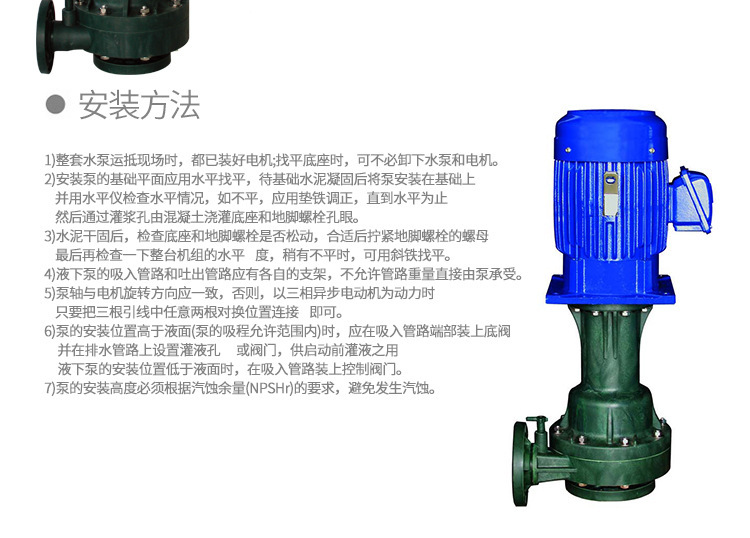

安装条件

TD 系列为立式浸没安装，其对安装环境的稳定性要求高于卧式泵。错误的安装会导致振动过大、寿命缩短甚至电机过热。请严格遵循以下步骤进行部署：

基础水平校准：若使用独立支架，必须确保安装底板水平度误差小于 1mm/m。使用水平仪检测，不平处需使用金属垫片找正，严禁通过弯曲管道来强行对中。
管路独立支撑：吸入管与排出管必须各自设置独立的管卡或支架。**严禁**将管道的重量直接压在泵的法兰口上，这会导致泵体受力变形，进而磨损轴承或破坏轴封。
浸没深度控制：泵体必须完全浸没在液面以下，且最低液位应高于泵体进水口至少 10-20cm，以防产生漩涡吸入空气。但需注意，电机部分不应长期处于高温液面以下，建议电机外壳略高于液面或仅底部浸入，以利于散热。
电气接线检查：确认电源电压与铭牌一致。对于三相电机，点动测试转向，若反转需对调任意两根火线。接线盒必须做好防水防潮处理，接地线必须可靠连接。
阀门配置：排出管路上建议安装止回阀以防止停泵时水锤冲击；若需调节流量，应在出口管路上安装调节阀，而非通过关闭进口阀门节流，以免引起汽蚀。

注意事项

尽管 TD 系列具备“可空转”的设计冗余，但这并不意味着可以随意忽略操作规范。以下几点直接关系到设备的生死存亡：

介质兼容性确认：PP 材质耐酸碱但不耐强氧化剂（如浓硝酸、次氯酸钠高浓度）及部分有机溶剂（如苯、酮类）。使用前务必查阅 PP 化学兼容性表，避免溶胀或脆裂。
温度限制红线：连续工作温度不得超过 75℃。虽然短时可达更高，但高温会加速 PP 老化并降低机械强度，长期超温运行将导致泵体变形失效。
禁止长期干转：虽然设计上允许短时间空转，但长期空转会导致轴承缺乏润滑冷却而发热，最终烧毁电机。务必确保液面始终覆盖进水口。
固体颗粒限制：该泵为非切割式离心泵，输送介质中不得含有坚硬或长纤维固体颗粒，否则极易卡死叶轮或磨损轴封。
定期巡检制度：建议每月检查一次运行电流是否稳定，监听是否有异常摩擦声。若发现电流波动大或噪音增高，应立即停机检查轴承或叶轮状况。

典型应用案例

案例一：PCB 电路板蚀刻线酸雾洗涤塔循环

某电子厂 PCB 生产线的废气处理系统，使用 TD 系列立式泵作为洗涤塔药液循环动力源。介质为稀硫酸与碱液的混合液，温度约 40℃。由于洗涤塔位于屋顶，风载较大，传统卧式泵易发生共振。选用塑宝 TD 系列后，因其立式结构重心低、抗风扰能力强，且乾式轴封有效防止了酸雾对电机的腐蚀，故障率降低 90%，每年节省维护成本数万元。

案例二：电镀厂镀铬槽自动补液系统

在镀铬槽的自动 pH 调节系统中，需要将碱性中和液精准注入槽内。现场空间极其狭窄，周围布满其他管线。工程师选择了小口径的 TD 立式泵，直接安装在槽体侧面的预留法兰上。其紧凑的外形完美解决了空间受限问题，双叶轮设计保证了在小流量下的压力稳定，避免了因压力波动导致的加药不均，确保了镀层质量的均匀性。

案例三：实验室废液收集桶搅拌与排放

高校化学实验室需定期清理多个 200L 废液桶，废液成分复杂，含多种弱酸弱碱。为避免人工搬运的危险，采用一台防爆型电机配套的 TD 泵进行抽取。由于 TD 泵的 PP 材质不与常见实验室废液反应，且易于拆卸清洗，工作人员只需将泵放入桶中即可作业。其可空转特性使得在排空最后少量废液时也不会造成电机损坏，极大提升了实验室安全与效率。
