美宝203系列微型磁力泵：选型逻辑与工程应用指南

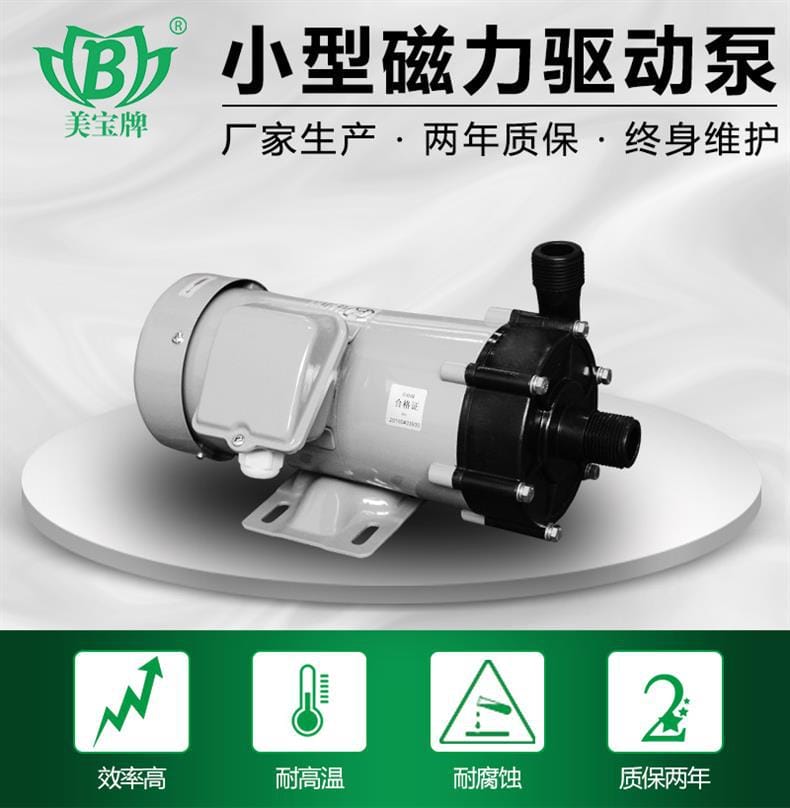

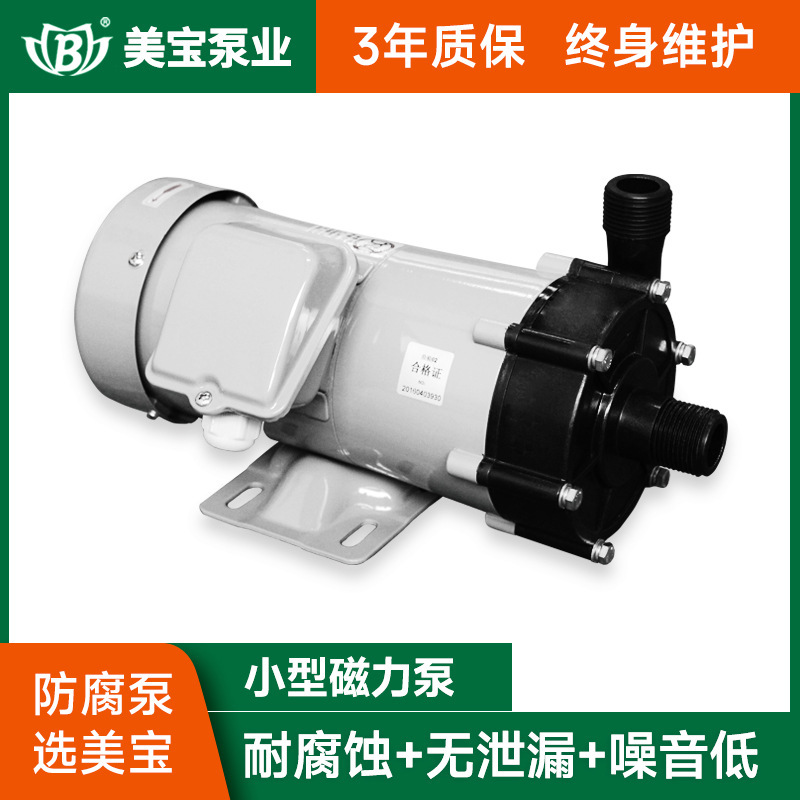

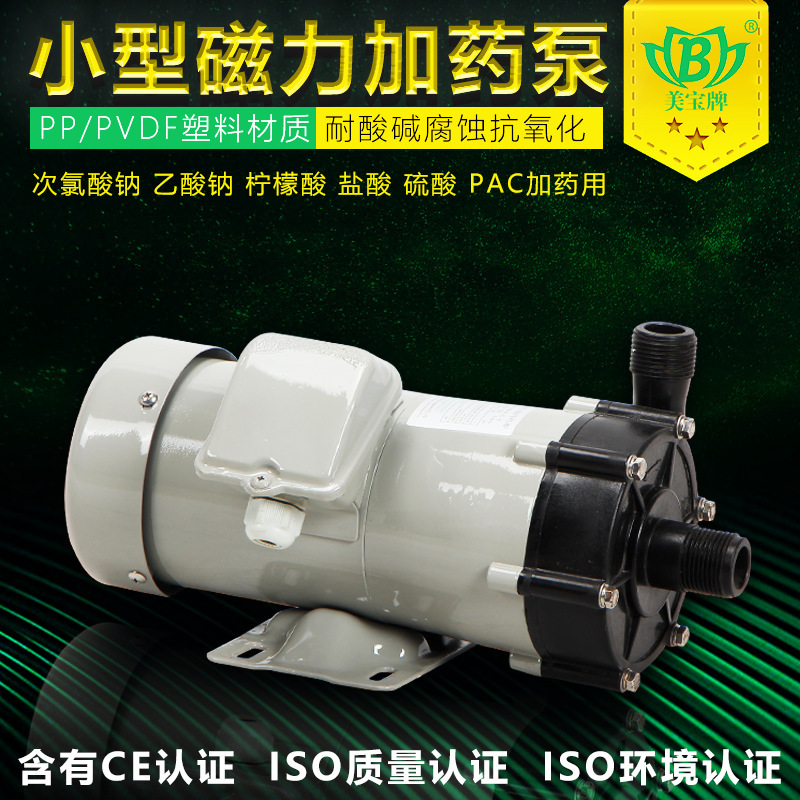

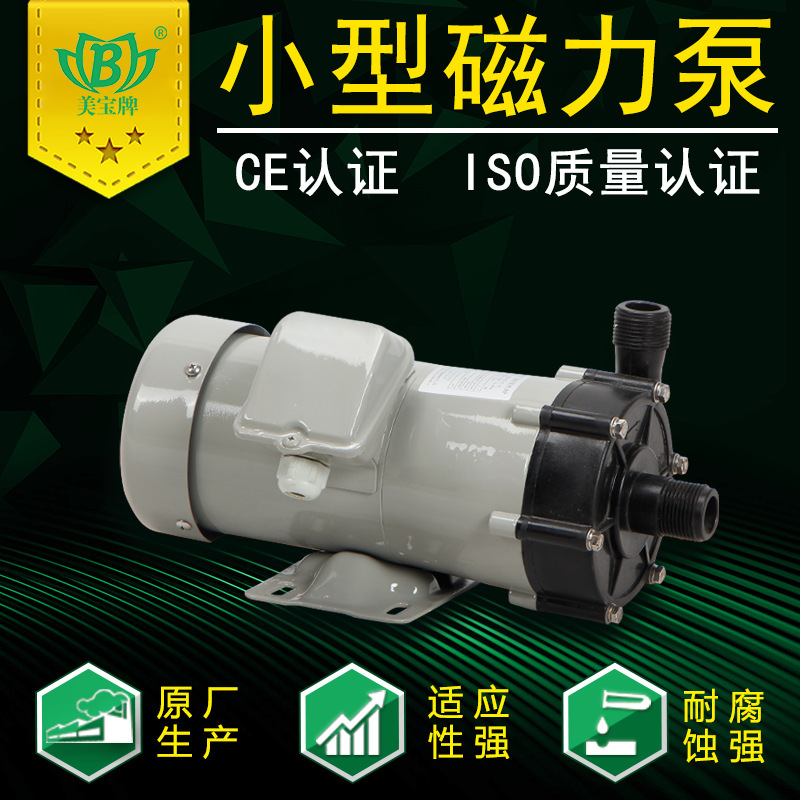

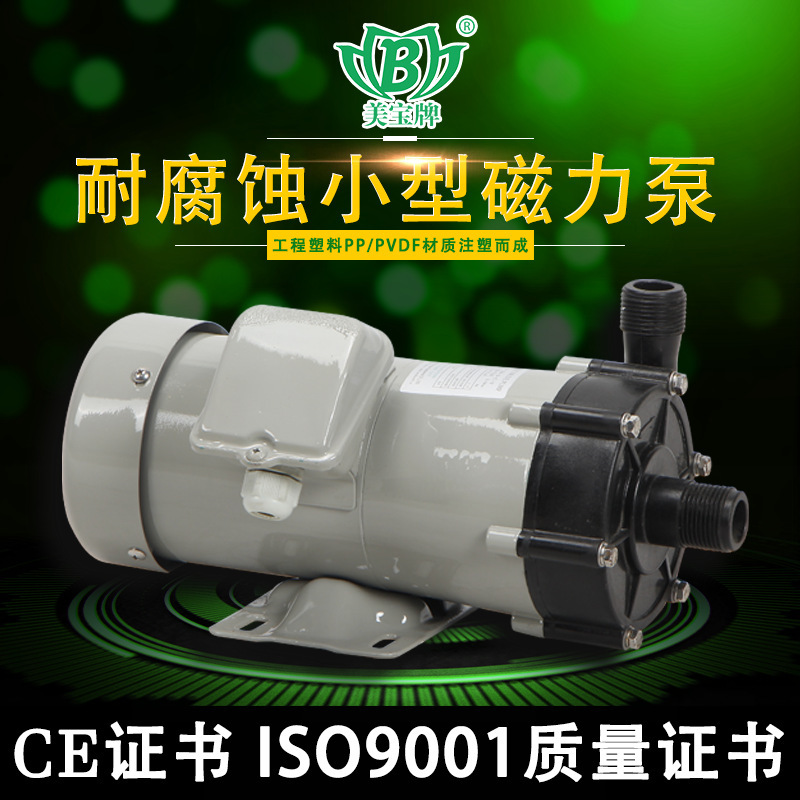

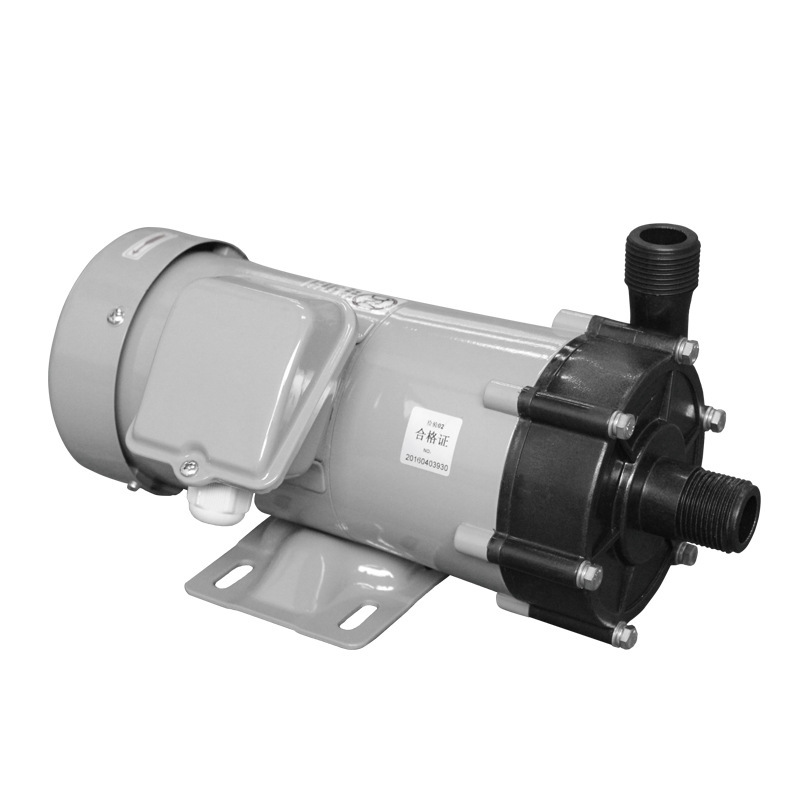

美宝MS-F-203化工磁力泵是专为小流量、高精度化学液体输送设计的核心设备。作为美宝203系列的入门级型号，它承载着将实验室级精度延伸至工业现场的使命。在电镀液循环、PCB蚀刻液回收或半导体清洗槽加药等场景中，45W的功率配置并非随意设定，而是经过流体动力学优化的结果——在确保扬程足以克服管道阻力的同时，将能耗控制在最低水平。本文将拆解该型号的技术内核，并梳理同系列其他规格（204/255/257/258）的差异，帮助工程师建立清晰的选型逻辑。

核心特点

美宝203系列磁力泵的设计哲学集中在“无泄漏”与“高耐用”两个维度。其核心优势并非简单的参数堆砌，而是材料科学与机械结构的深度结合。

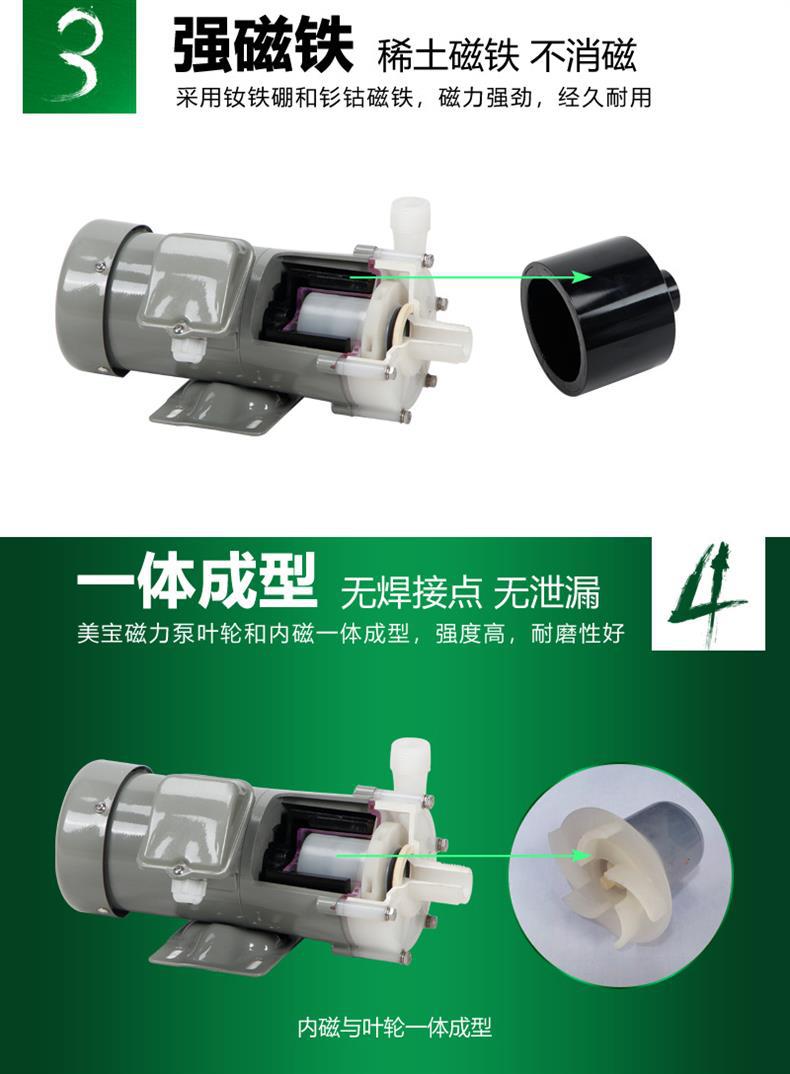

一体成型叶轮：内磁转子与叶轮采用注塑一体成型工艺，消除了传统焊接点的应力集中风险，显著提升了耐磨性与结构强度。
强磁驱动系统：外磁转子采用钕铁硼与衫钴合金磁铁，磁力耦合强劲且抗消磁能力强，确保在长期运行中扭矩传输稳定。

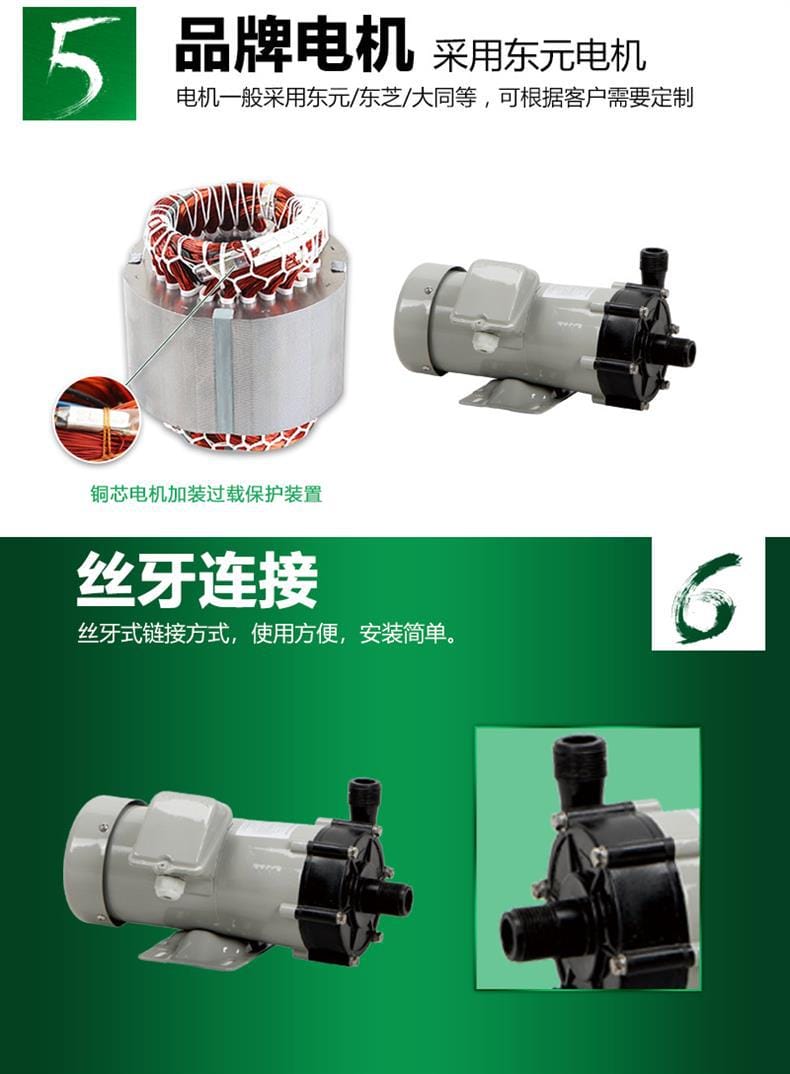

品牌电机保障：标配东元/东芝/大同铜芯电机，内置过载保护装置，可根据需求定制电压与频率，适应不同电网环境。
丝牙式连接：进出口均采用标准丝牙接口，无需复杂法兰安装，配合密封圈即可实现快速、牢固的管道对接。

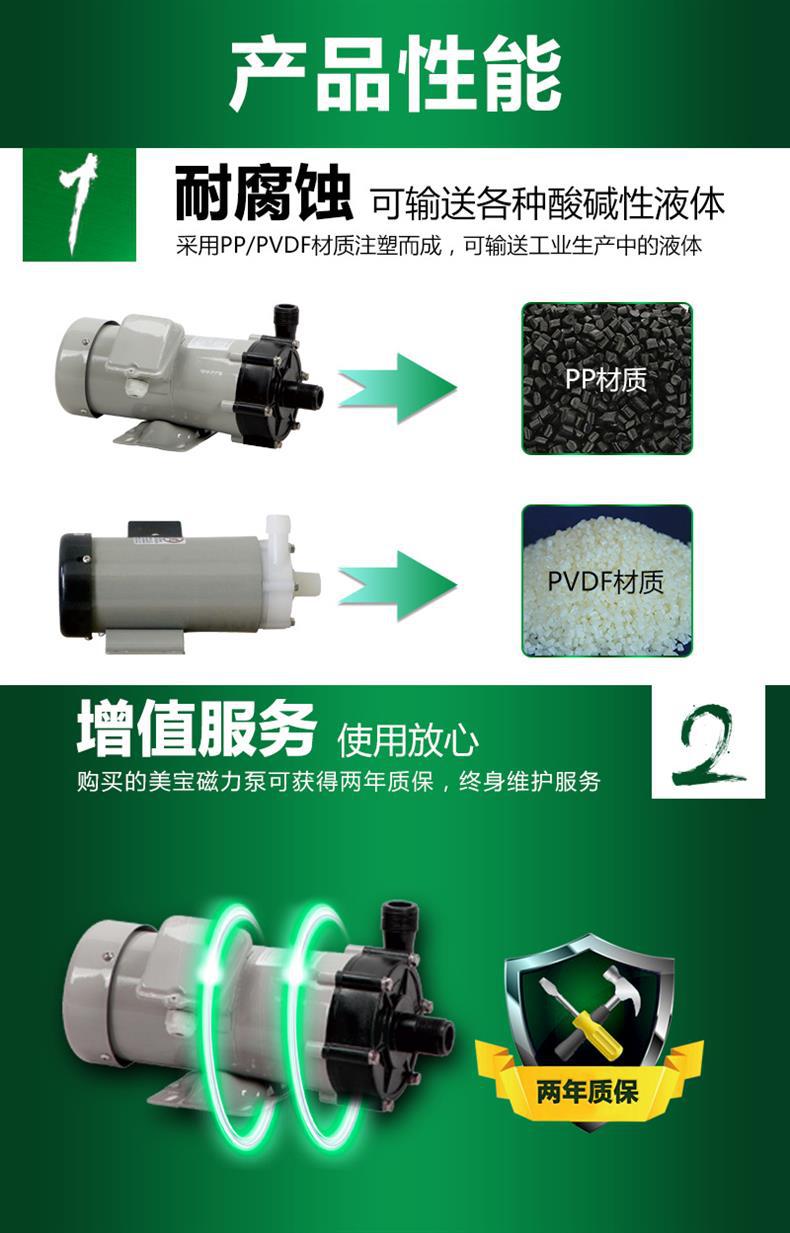

全防腐材质：泵体可选PP或PVDF材质，针对酸碱性介质提供优异的耐腐蚀性能，避免金属离子污染工艺液体。

这些特点共同构成了产品的可靠性基础。特别是对于化工行业而言，无轴封设计不仅杜绝了泄漏风险，还因减少了机械摩擦而降低了维护成本。两年质保与终身维护的服务承诺，进一步降低了用户的长期使用顾虑。

技术参数

美宝203系列包含多个子型号，从45W到260W不等，覆盖从小型实验台到中型生产线的多种需求。理解这些参数的差异，关键在于明确“流量”与“扬程”的匹配关系。以下表格详细列出了各型号的核心性能指标及外形尺寸。

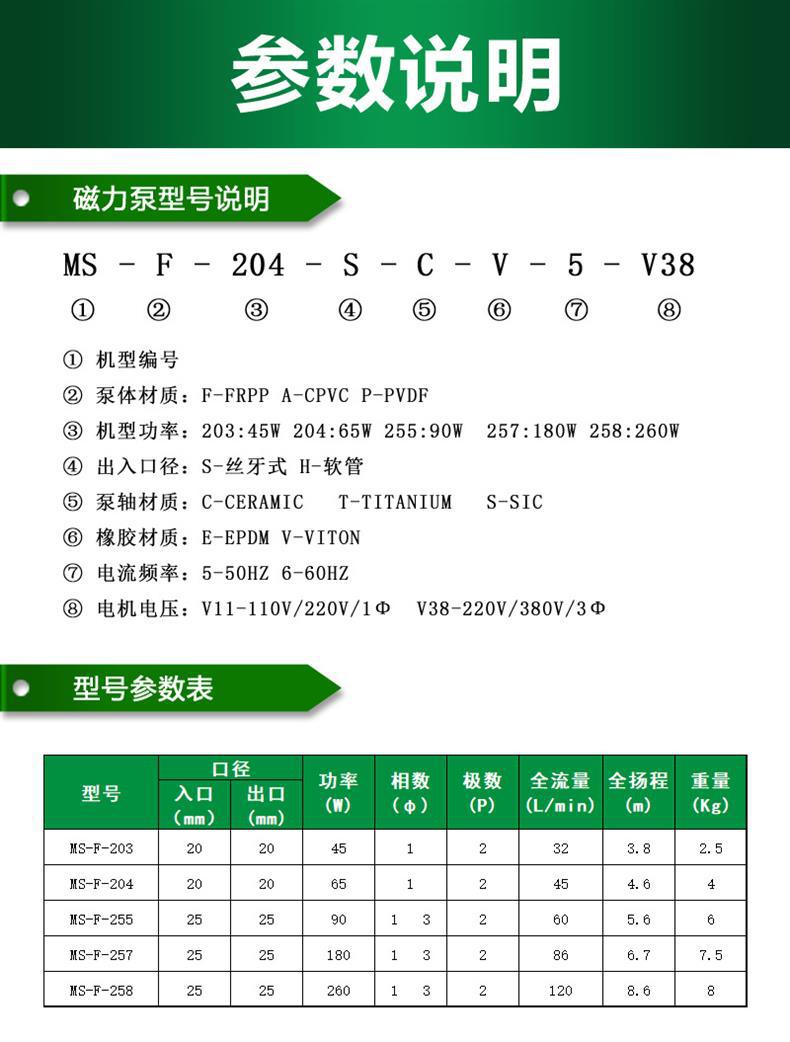

型号性能对照表

型号	入口(mm)	出口(mm)	功率(W)	相数(φ)	极数(P)	全流量(L/min)	全扬程(m)	重量(Kg)
MS-F-203	20	20	45	1	2	32	3.8	2.5
MS-F-204	20	20	65	1	2	45	4.6	4.0
MS-F-255	25	25	90	1/3	2	60	5.6	6.0
MS-F-257	25	25	180	1/3	2	86	6.7	7.5
MS-F-258	25	25	260	1/3	2	120	8.6	8.0

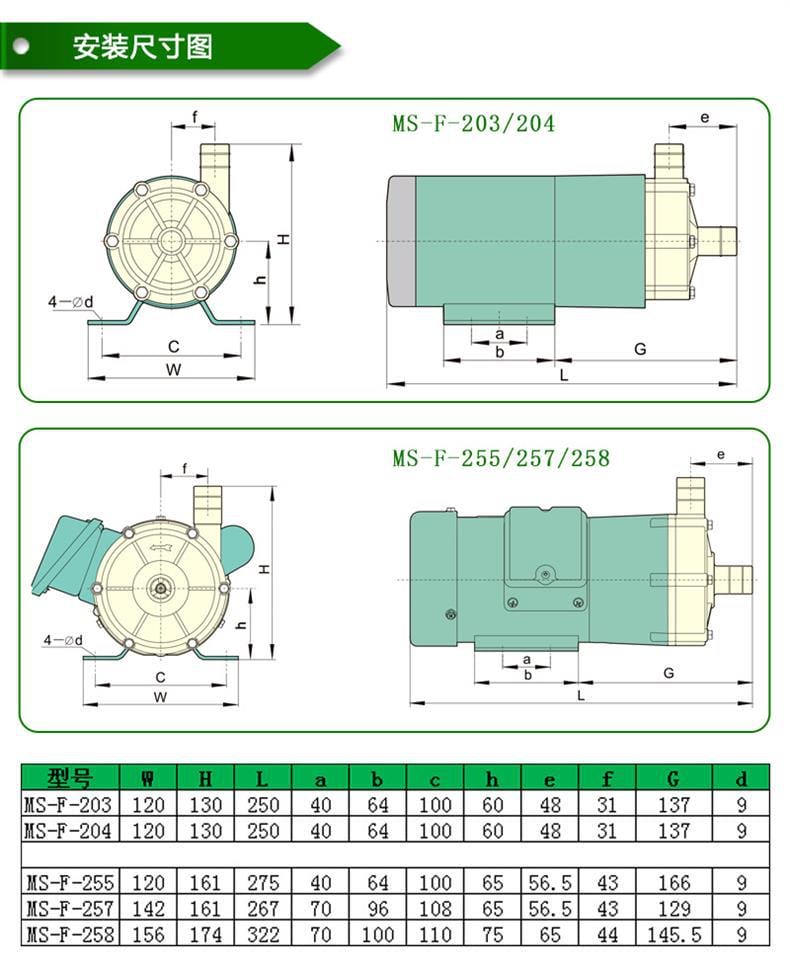

外形尺寸（单位：mm）

安装空间往往是现场选型的隐性约束。以下为各型号的关键外形尺寸，供管路布局参考：

型号	W	H	L	a	b	C	h	e	f	G	d
MS-F-203	120	130	250	40	64	100	60	48	31	137	9
MS-F-204	120	130	250	40	64	100	60	48	31	137	9
MS-F-255	120	161	275	40	64	100	65	56.5	43	166	9
MS-F-257	142	161	267	70	96	108	65	56.5	43	129	9
MS-F-258	156	174	322	70	100	110	75	65	44	145.5	9

型号编码解析

以 MS-F-2204-S-C-V-5V38 为例，各段代码含义如下：

机型编号：如203、204、255等，代表功率与流量等级。
泵体材质：F-FRPP、A-CPVC、P-PVDF，决定耐化学性上限。
出入口径：S-丝牙式、H-软管式，决定连接方式。
泵轴材质：C-陶瓷、T-钛、S-碳化硅，影响耐磨寿命。
橡胶材质：E-EPDM、V-Viton，决定密封件耐受温度与介质范围。
电流频率：5-50Hz、6-60Hz，匹配当地电网标准。
电机电压：V11-110V/220V/1φ、V38-220V/380V/3φ，满足供电需求。

应用行业

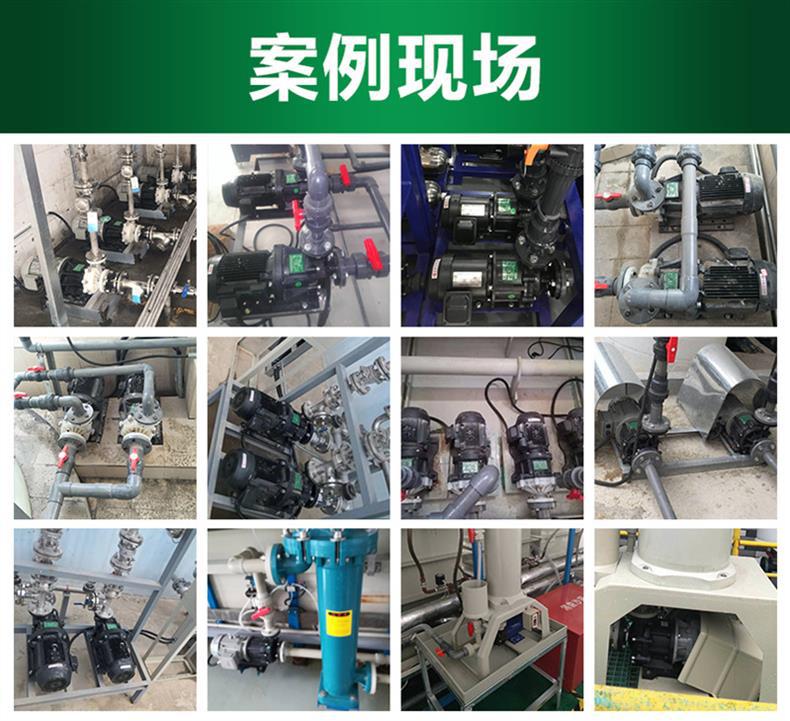

美宝203系列磁力泵凭借无泄漏特性与耐腐蚀能力，广泛应用于对纯净度与安全性要求较高的行业。

化工流程：适用于酸碱液体的精确输送、卸料与加药工艺，防止有毒有害介质外泄。
表面处理：在电镀、阳极氧化行业中，用于循环镀液并维持浓度均匀，提升产品良率。
电子制造：PCB印刷电路板与半导体行业的蚀刻液、清洗液输送，避免金属污染导致电路短路。
环保处理：废水处理系统中的酸性/碱性废液收集与中和反应投加，应对腐蚀性环境。

在这些应用中，磁力泵的优势在于其封闭性。由于没有动密封（填料函或机械密封），完全消除了轴封处可能产生的气泡逸出或外界空气吸入问题，这对于需要严格厌氧或防氧化控制的工艺尤为重要。

安装条件

正确的安装是确保泵体寿命的前提。尽管203系列设计紧凑，但仍需遵循严格的现场规范。

1. 基础固定与水平校正

泵体应安装在坚实、水平的基礎上。若地面存在振动源，建议在底座下加装减振垫，以减少噪音并保护内部精密轴承。立式安装时，务必确保泵体垂直，避免电机轴承受额外径向力。

2. 管道连接要求

采用丝牙式连接时，需在螺纹处使用合适的生料带或密封剂，确保连接牢固且不渗漏。进口管道应尽量短直，减少弯头数量，以降低水力损失。出口管道应安装阀门，以便调节流量和停机隔离。

3. 电气接线规范

严格按照铭牌标注的电压（110V/220V/380V）与频率（50/60Hz）进行接线。单相电需区分火线与零线，三相电需确认相序。建议单独设置控制回路，并配备符合功率要求的断路器与漏电保护装置。

4. 环境选择

虽然泵体本身耐腐蚀，但电机部分对环境有一定要求。建议安装在通风、干燥处，避免阳光直射导致外壳老化，亦需防止雨水或高湿度环境侵入电机散热孔。

注意事项

在使用与维护过程中，以下几点直接影响设备的安全性与使用寿命，需格外留意。

严禁长时间空转：尽管立式型号具备一定的无水空转设计，但磁力耦合器在无液体润滑时会迅速升温，导致磁铁退磁或轴承损坏。务必确保启动前泵腔内已充满液体。
材质匹配选择：PP材质适用于常温下的多数酸碱介质；若介质温度较高或含有强氧化性成分，应选用PVDF或FRPP材质，并核对橡胶密封件的兼容性（如EPDM或Viton）。
压力限制：微型磁力泵通常设计为低压工况，请勿将其用于高压输液场景。超过额定压力的运行会导致泵体破裂或密封失效。
维护与质保：美宝提供两年质保及终身维护服务，全国设有12家售后服务网点。购买时请注意，阿里巴巴等平台显示的价格为指导价，实际报价受材质、定制选项及运费影响，请咨询客服获取准确方案。
发货清单：标准发货包含铭牌、合格证、质保卡、说明书、口径贴、送货单及木托/纸箱包装，开箱时请核对齐全。
