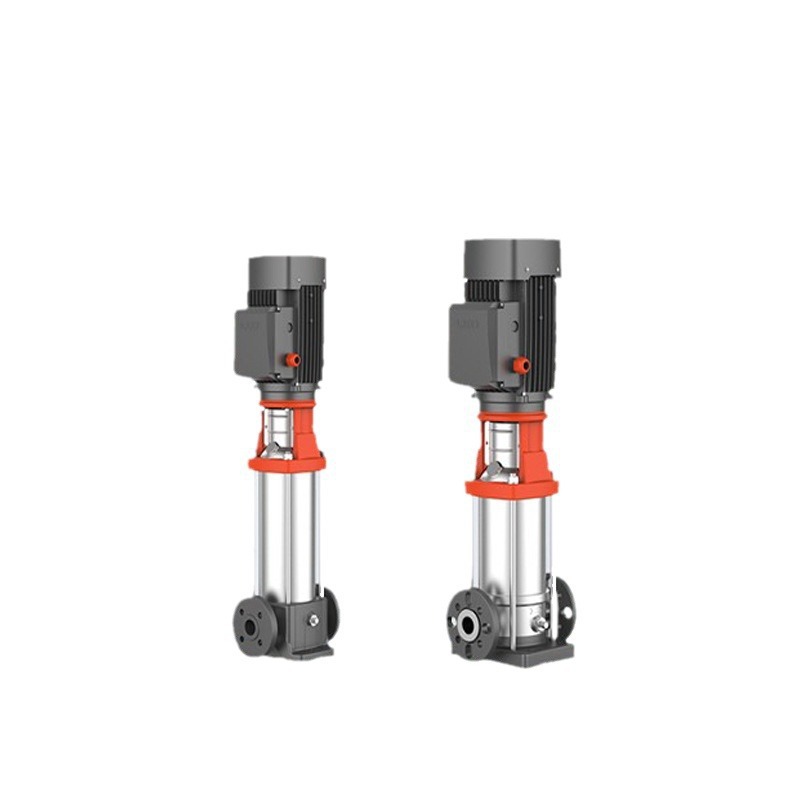

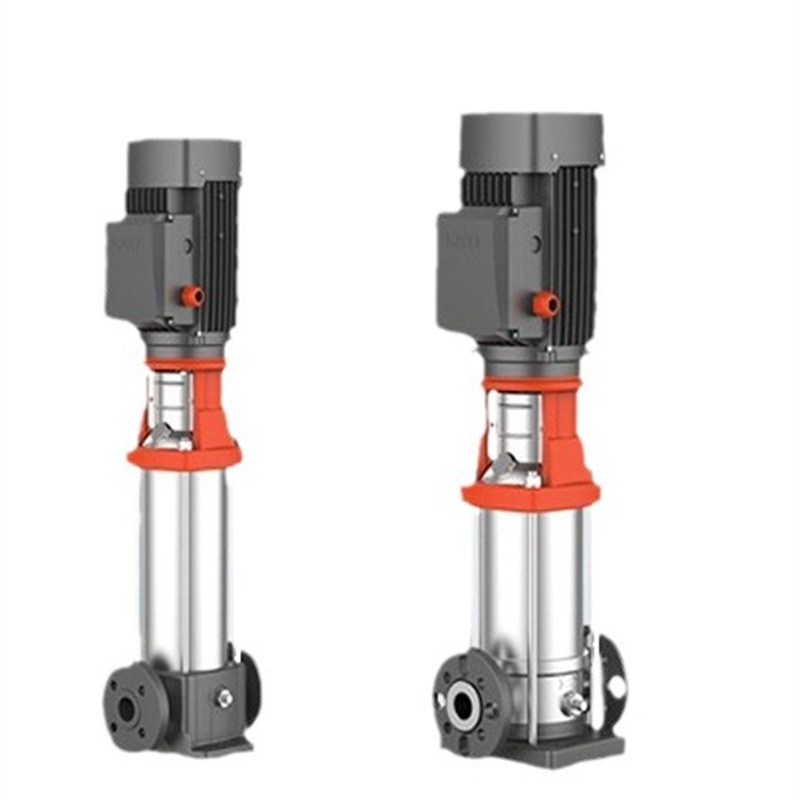

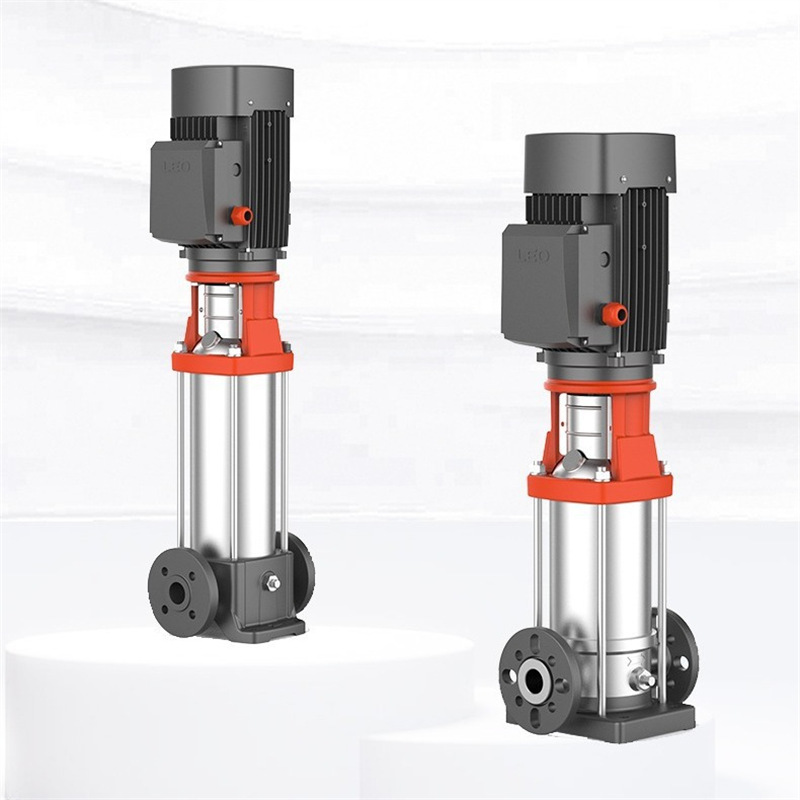

利欧 LVR(S) 系列不锈钢立式多级离心泵详解

利欧 LVR(S) 系列立式多级离心泵是上海阔思电子有限公司代理的主推产品，专为解决高层建筑供水、工业流程增压及暖通循环等场景中的高扬程需求而设计。该系列产品涵盖 LVR 型与 LVS 型两个主要分支，通过优化水力模型和采用纯铜电机，在能效比和运行稳定性上建立了明确的技术壁垒。无论是需要紧凑安装空间的民用二次供水，还是对耐腐蚀性有严格要求的工业介质输送，LVR(S) 系列都提供了从 0.37kW 到 110kW 功率范围的完整解决方案。

核心特点

LVR(S) 系列的设计逻辑建立在“高效”与“耐用”的双重基础之上。其核心优势并非单一参数的堆砌，而是系统性的工程匹配，具体体现在以下几个维度：

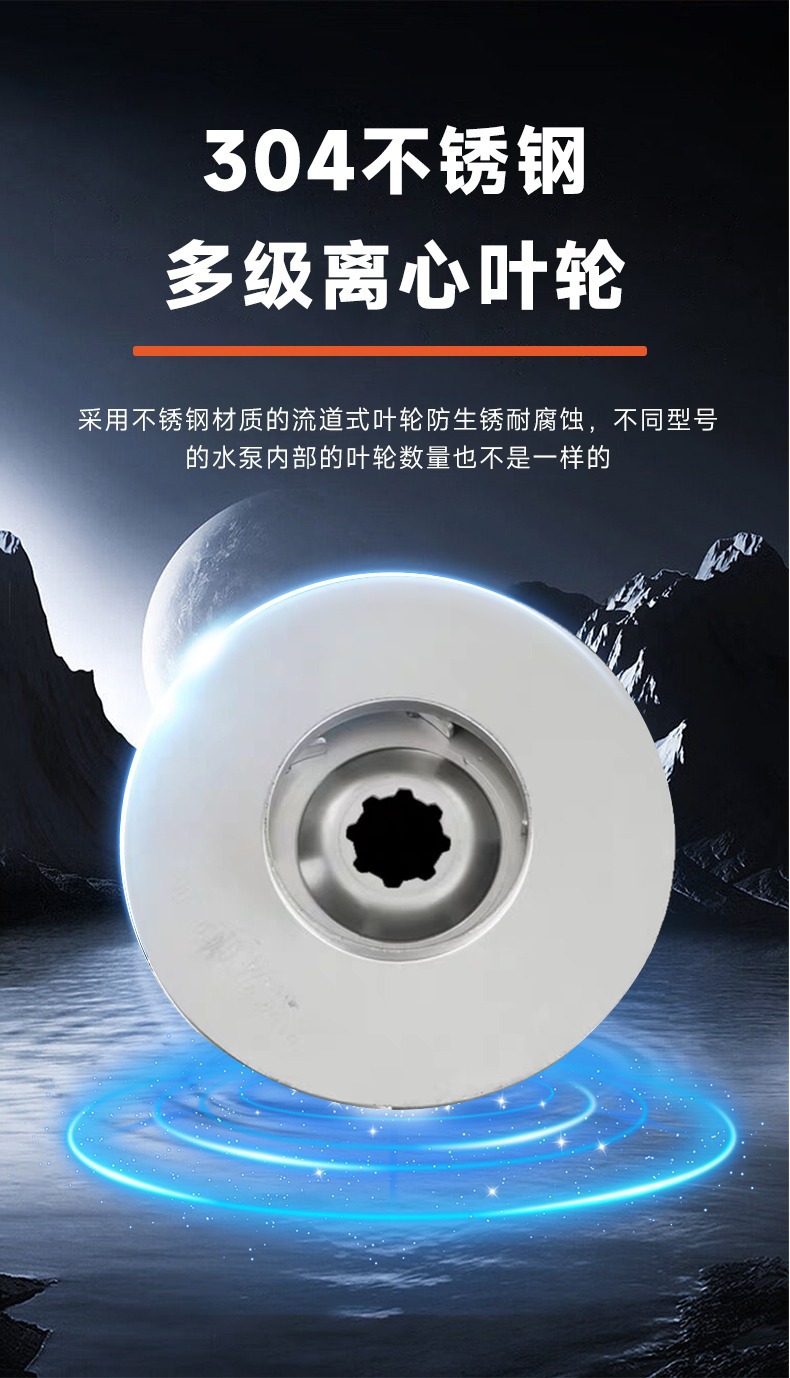

高效节能水力模型：叶轮经过 CFD 优化，确保在额定工况点附近运行效率最大化，相比传统单级泵，多级串联结构以较小的轴向尺寸实现了极高的扬程输出。

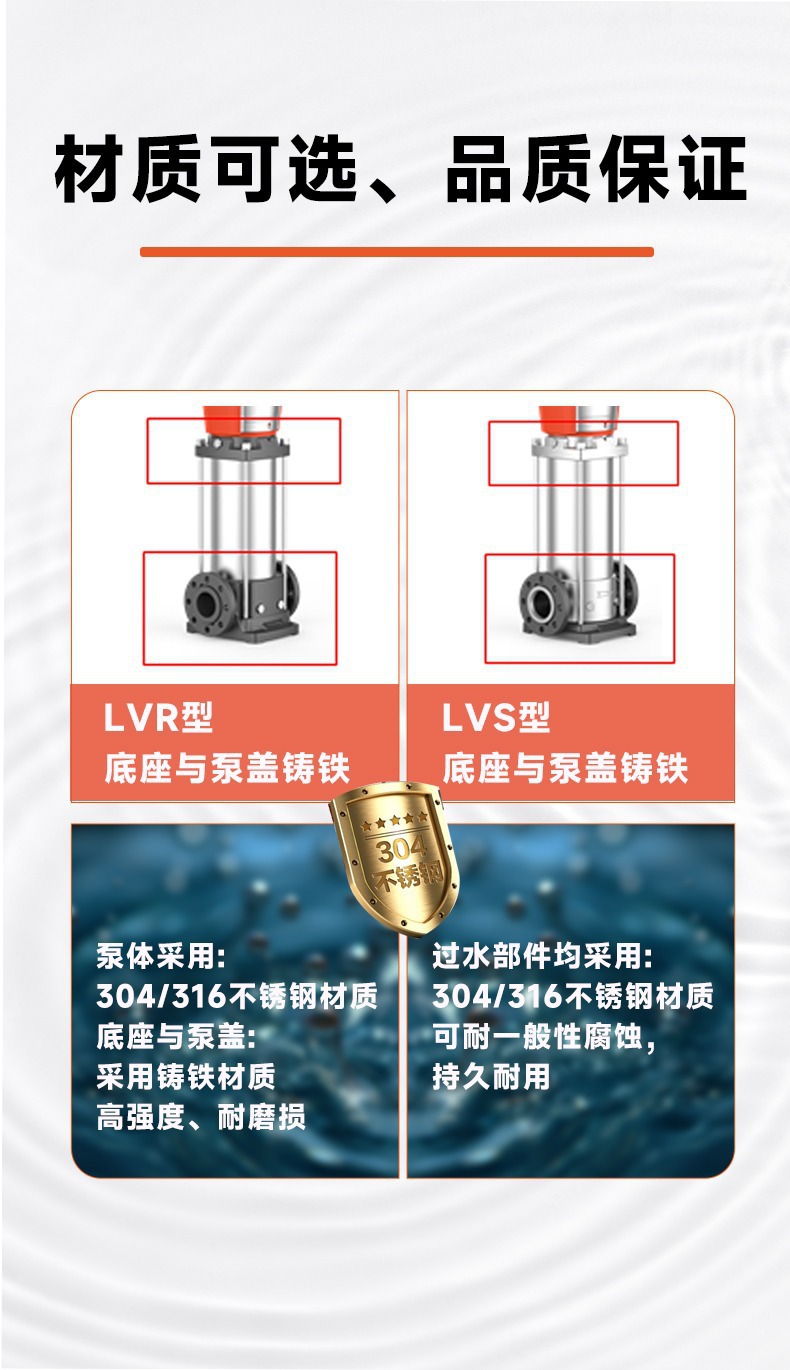

优质材质组合：过水部件标配 304 或 316 不锈钢，针对海水或弱腐蚀性介质可选 316L；底座与泵盖提供铸铁与不锈钢两种选项，兼顾强度与防腐成本。

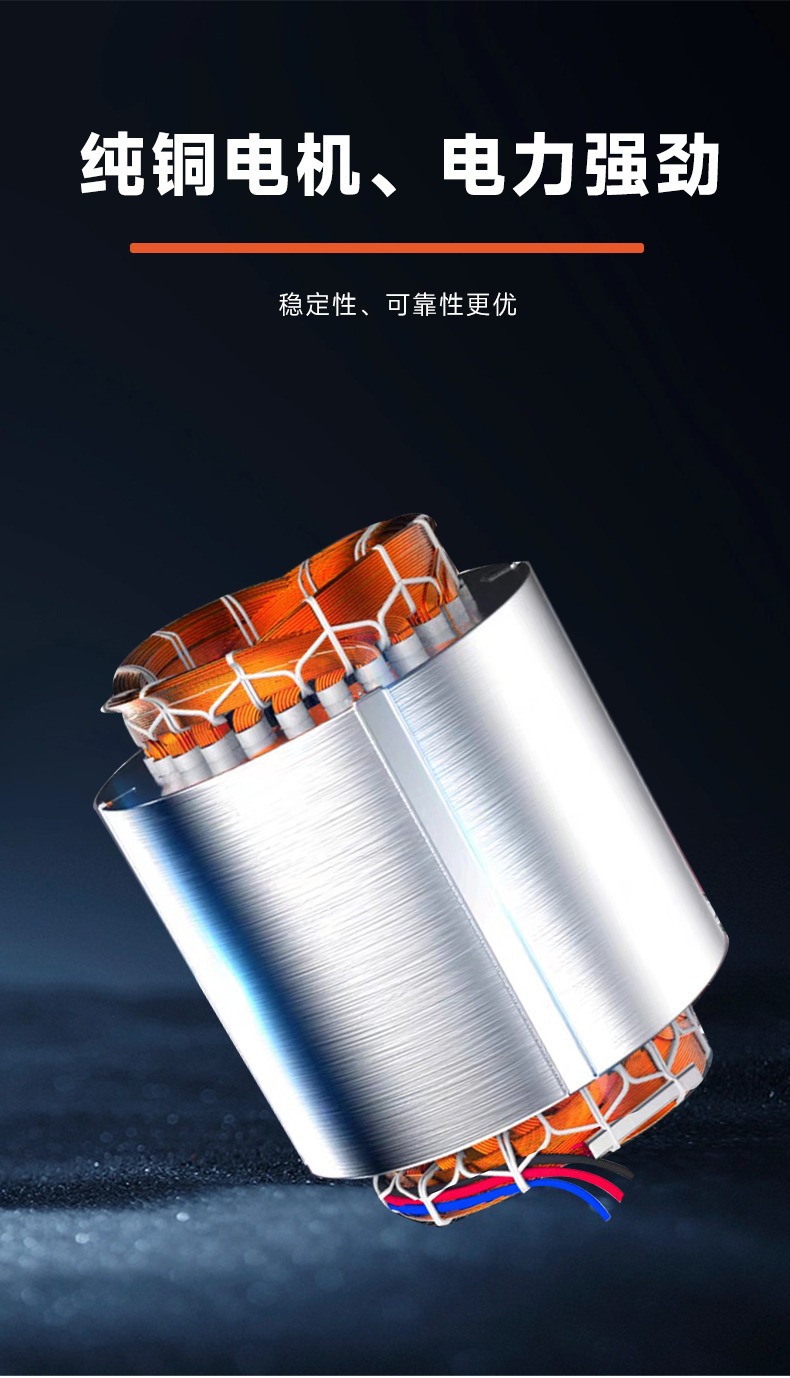

纯铜电机驱动：内置全封闭散热纯铜电机，绝缘等级达 F 级，不仅体积小、重量轻，且在频繁启停或电压波动环境下保持扭矩稳定。
立式模块化结构：垂直安装方式大幅减少占地面积，多级叶轮串联设计使得维护时无需拆卸整个管道系统，仅需打开泵盖即可更换内部易损件。
低噪运行特性：精密动平衡校验配合优化的流道设计，有效抑制水流脉动与机械振动，适合对噪音敏感的商业楼宇环境。

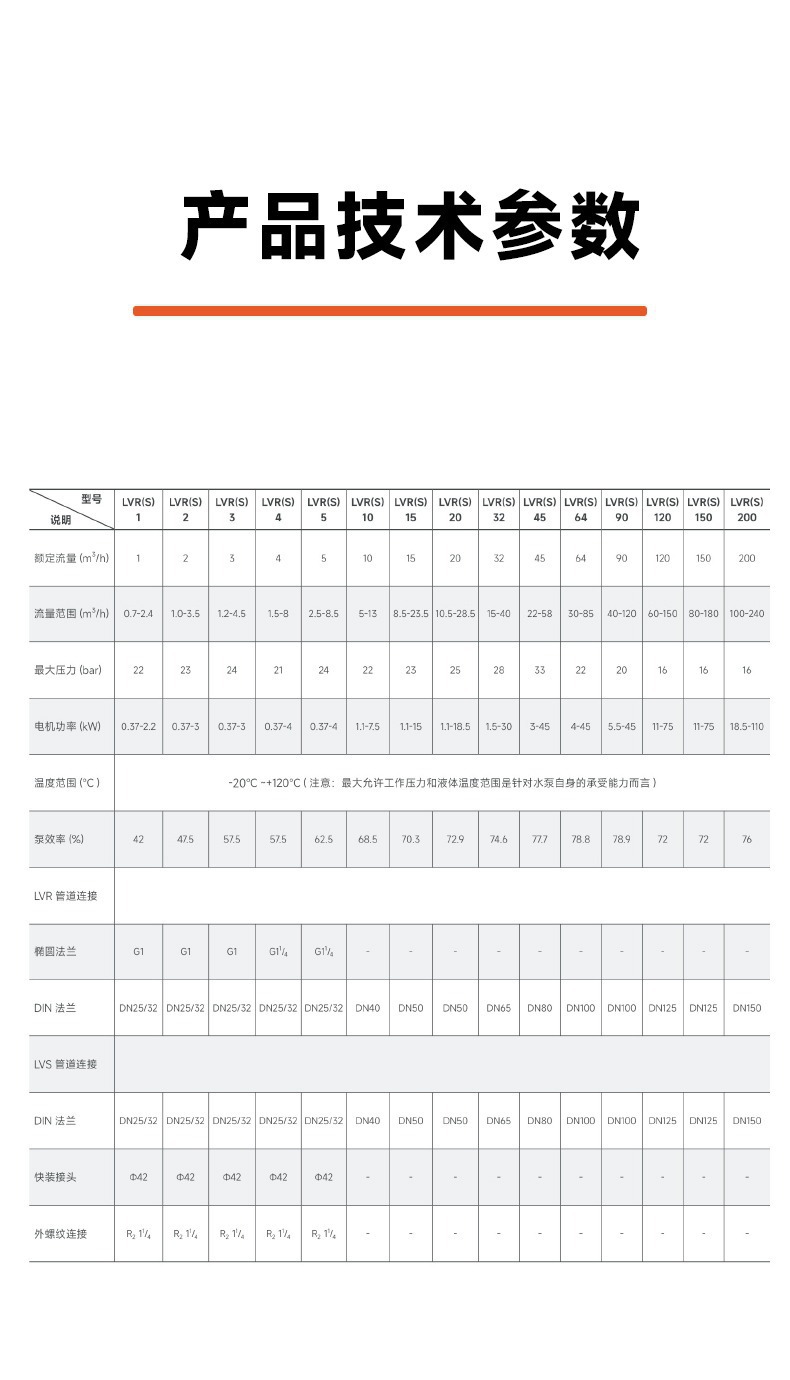

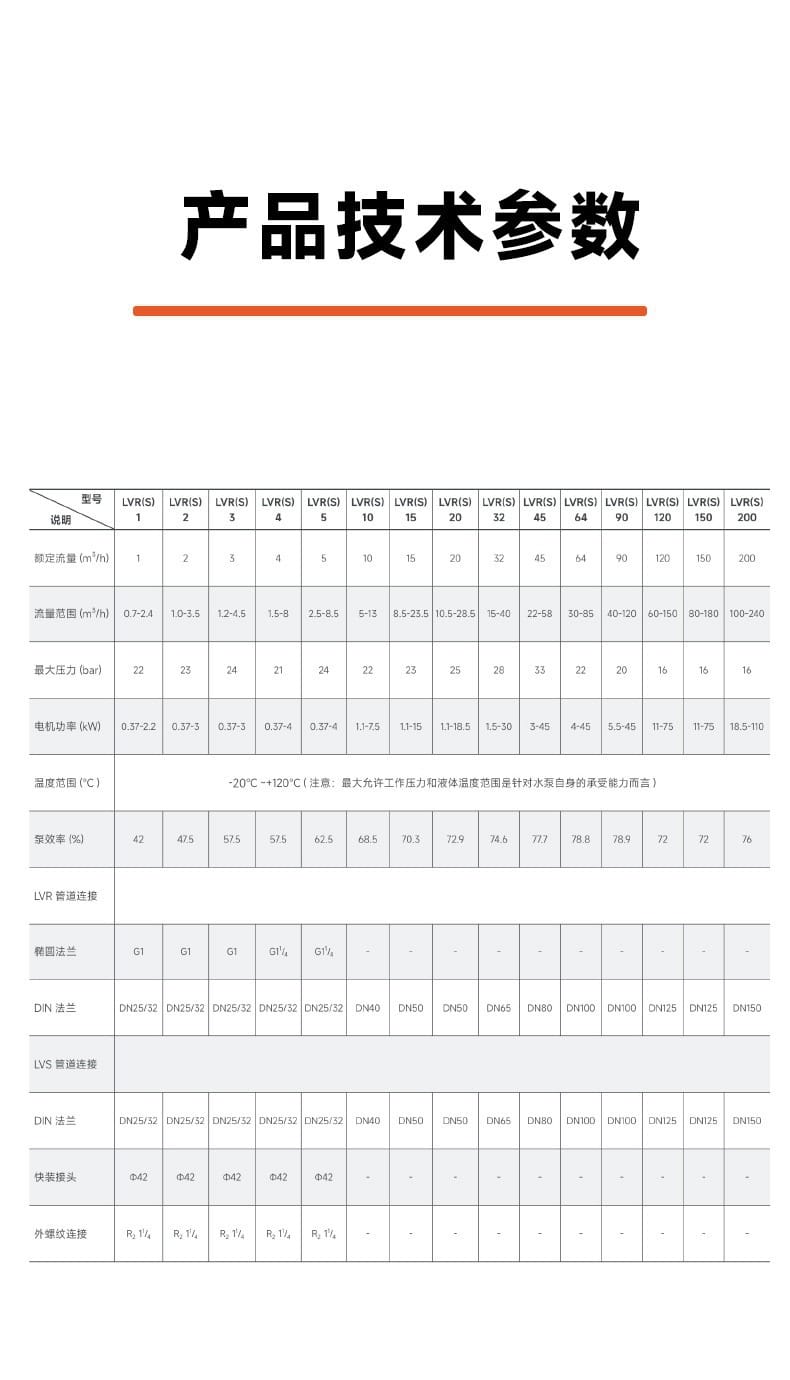

技术参数

LVR(S) 系列涵盖了从小流量微增压到大流量工业供水的广泛区间。不同型号在流量、扬程及功率上存在显著差异，选型时需严格对照以下参数表。请注意，表中流量范围为最佳效率区间的推荐值，超出此范围可能导致汽蚀或效率骤降。

型号规格	额定流量 (m³/h)	流量范围 (m³/h)	最大压力 (bar)	电机功率 (kW)	泵效率 (%)
LVR(S)1	1	0.7-2.4	22	0.37-2.2	42
LVR(S)2	2	1.0-3.5	23	0.37-3	47.5
LVR(S)3	3	1.2-4.5	24	0.37-3	57.5
LVR(S)4	4	1.5-8	21	0.37-4	57.5
LVR(S)5	5	2.5-8.5	24	0.37-4	62.5
LVR(S)10	10	5-13	22	1.1-7.5	68.5
LVR(S)15	15	8.5-23.5	23	1.1-15	70.3
LVR(S)20	20	10.5-28.5	25	1.1-18.5	72.9
LVR(S)32	32	15-40	28	1.5-30	74.6
LVR(S)45	45	22-58	33	3-45	77.7

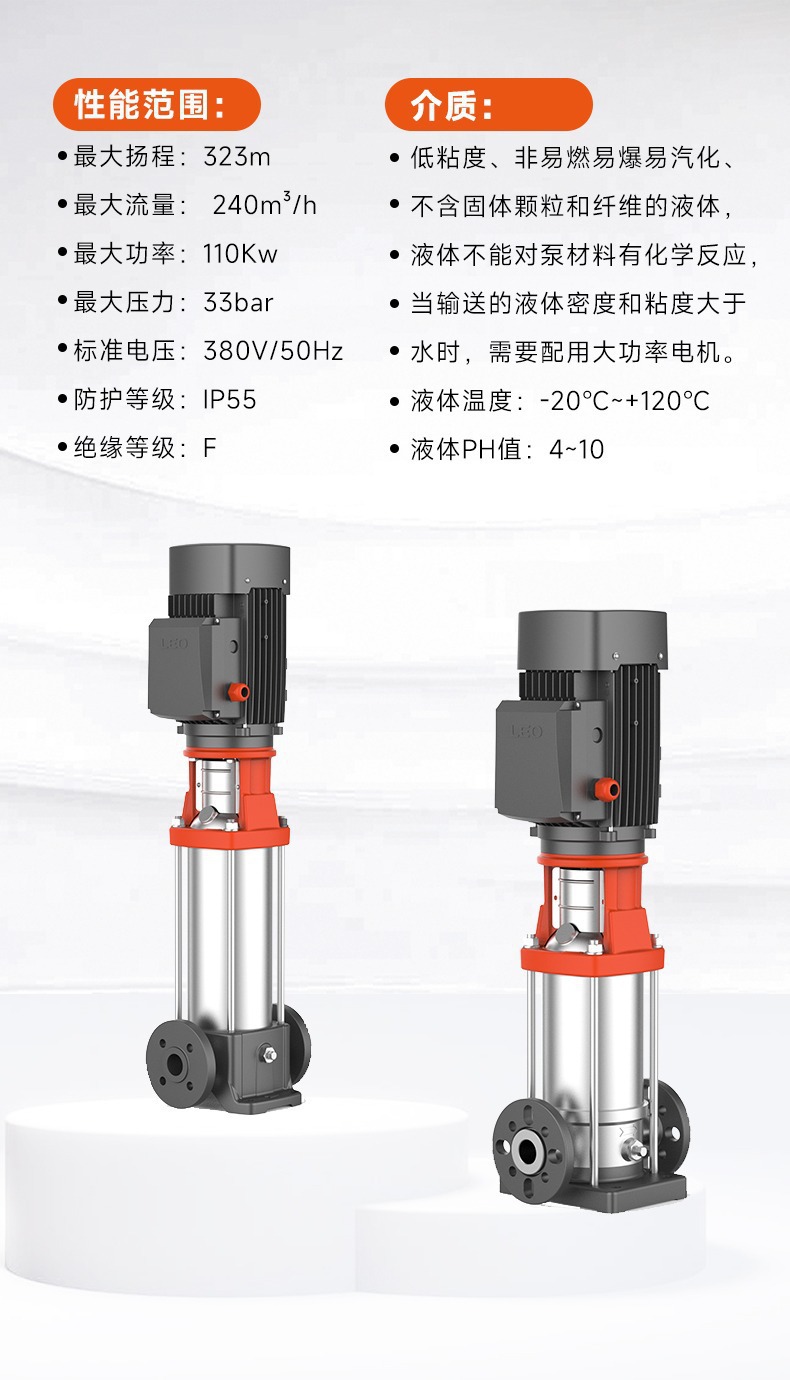

全系列最高扬程可达 323 米，最大功率覆盖至 110kW，标准供电为 380V/50Hz（小功率段可能支持 220V，需确认具体订货号），防护等级统一为 IP55，绝缘等级为 F 级。这意味着在非浸没式安装且环境温度不超过 40℃ 的标准工况下，电机可长期连续运行而不发生过热保护。

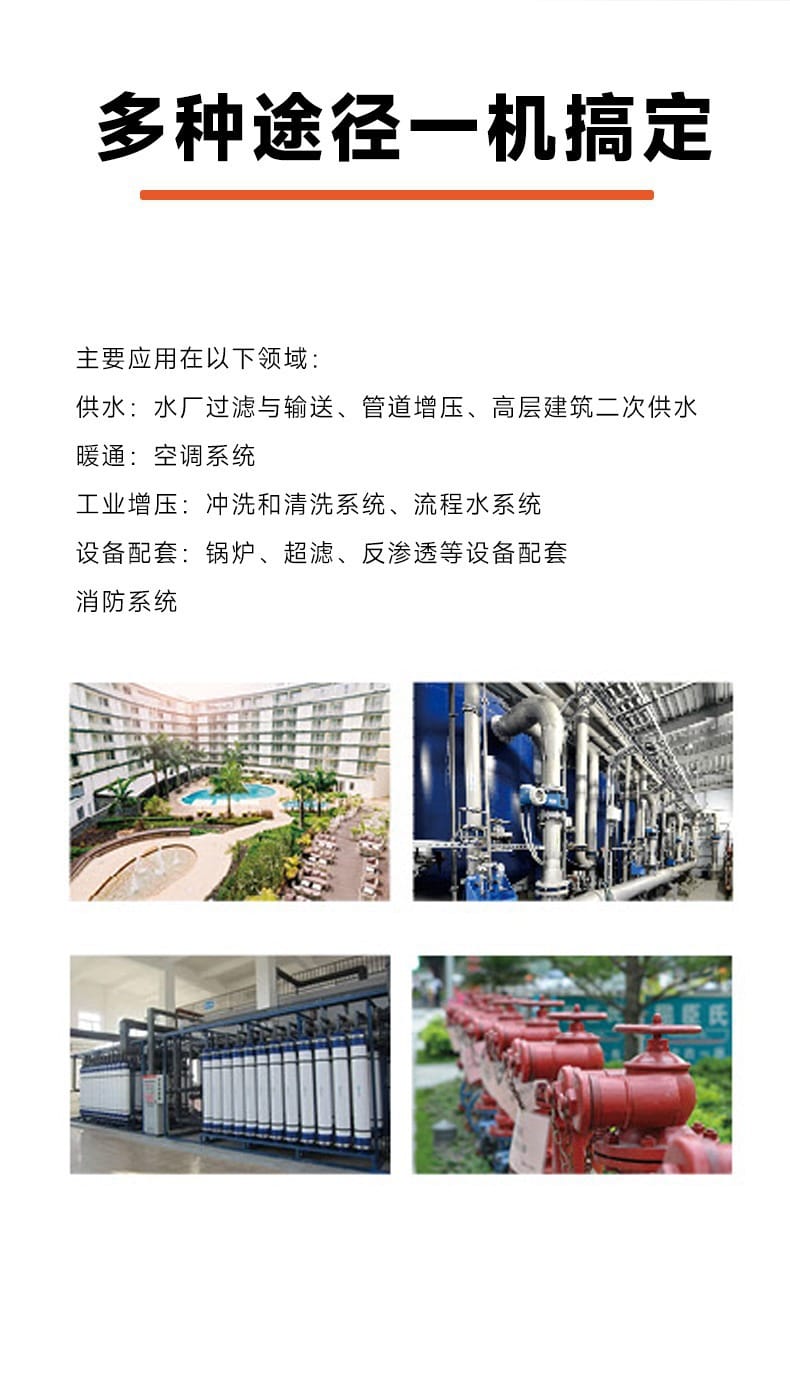

应用行业

LVR(S) 系列的应用场景主要集中在对水压稳定性和扬程高度有明确要求的领域。由于采用了多级离心结构，其压力脉动较小，特别适合对水质和水压敏感的终端设备配套。

建筑供水与消防

在高层建筑二次供水系统中，LVR(S) 常作为主增压泵使用，将市政管网压力提升至顶层住户需求。同时，其稳定的高压输出也符合消防供水系统的稳压要求，适用于消火栓系统和自动喷淋系统的日常保压。

暖通空调循环

中央空调冷水机组、冷却塔及风机盘管的循环水路中，该系列泵能够克服长距离管道阻力，确保冷冻水或冷却水在各末端均匀分布。304/316 不锈钢材质有效防止了水中氯离子对泵体的腐蚀，延长了系统寿命。

工业流程与水处理

在反渗透（RO）、超滤（UF）等水处理工艺中，LVR(S) 用于高压进料泵的配套。对于冲洗系统、锅炉给水及一般工业液体输送，其耐腐蚀性和耐温性（常规清水介质）满足了工艺流程的连续性需求。若介质具有轻微腐蚀性，用户应优先选择 316 材质版本。

安装条件

尽管 LVR(S) 系列采用立式结构，对地面空间占用极小，但正确的安装方式是保证泵寿命和性能的关键。现场安装需遵循以下硬性条件：

基础平整坚固：泵组必须安装在水平、坚固的水泥基座上，或通过膨胀螺栓固定在地面。基础尺寸应大于泵底座边缘 100mm 以上，以防止振动传递至建筑结构。
吸入管路要求：进口管道直径不应小于泵入口口径，建议加装柔性连接件（如橡胶软接头）以隔离泵体振动。吸入管路上务必安装过滤器，防止杂质进入叶轮造成堵塞或磨损。
排气与密封：启动前必须通过泵体顶部的排气螺塞排尽空气，确保泵腔充满液体。机械密封安装时需涂抹洁净油脂，严禁干摩擦启动，否则会在几秒钟内烧毁密封面。
电气连接规范：电源线接入需符合 IP55 防护等级，接线盒密封垫圈必须完好无损。接地线必须可靠连接，以防漏电事故损坏变频器或控制系统。
支撑独立原则：进出口管道的重量不得由泵体承受，大口径管道必须在靠近法兰处设置独立支架，避免管道应力扭曲泵壳导致同心度偏差。

注意事项

在使用和维护过程中，有几个容易被忽视的技术细节直接决定了设备的故障率，操作人员必须予以重视。

严禁抽空运行：LVR(S) 为容积式水力元件，无液空转会导致机械密封瞬间失效及叶轮气蚀损坏。务必在安装管路最高点配置自动排气阀，或在控制柜中增设缺相缺水保护继电器。
警惕汽蚀现象：当安装高度超过允许吸上真空高度时，泵内会产生气泡破裂冲击，伴随剧烈噪音和振动。若发现出口压力波动或流量下降，应立即检查进口液位或清理过滤器。
定期润滑保养：虽然轴承多为免维护封闭式，但在极端高温或高负荷工况下，建议每半年检查一次轴承温度。若温升超过环境温度 40℃ 或绝对温度超过 80℃，需停机排查。
防冻与防热冲击：在寒冷地区室外安装时，停机后必须排净泵腔积水以防冻裂。同时，避免高温介质突然注入冷态泵体，热胀冷缩应力可能导致壳体裂纹。
变频适配性：若搭配变频器使用，需注意低频运行时电机自冷效果下降，长时间低于 15Hz 运行可能导致电机过热，此时应外加独立风扇或限制最低运行频率。

选型指南

面对 LVR(S) 系列庞大的型号库，选型的核心在于准确匹配“流量-扬程”曲线与介质属性。以下是针对不同典型场景的选型建议：

家庭或小型商铺恒压供水：若用水点较少，日用水量低于 20 吨，且楼层不高（10 层以内），建议优先选择 LVR(S)1 至 LVR(S)5 型号。这些机型功率在 0.37-4kW 之间，体积小，可直接嵌入狭窄的设备间。若追求极致静音，可选配隔音罩或选择带减震底座的定制款。

中型商业楼宇二次供水：对于 15-30 层的住宅或办公楼，日用水量较大，建议选择 LVR(S)10 至 LVR(S)20 系列。这类泵的效率区间更宽（68%-73%），在部分负荷运行时仍能保持较高能效。若市政进水压力不稳定，建议选用 LVR(S)15 或 LVR(S)20，并搭配变频控制系统实现恒压供水。

大型工业循环或高压清洗：当需求流量超过 30 m³/h 或需要突破 30 bar 的高压时，LVR(S)32 及以上型号是必选项。特别是 LVR(S)45 和更大规格，其多级叶轮设计能产生极高的单级扬程叠加效果。对于此类大功率应用，必须确认现场具备 380V 三相电供电条件，并配备相应的软启动器或变频器以减小启动电流冲击。

介质适应性修正：所有上述选型默认介质为常温清水。若介质含有腐蚀性成分（如海水、酸碱废水），请务必在选型时注明升级为 316 或 316L 不锈钢 材质，这会导致采购成本上升约 15%-20%，但对于防止泵体早期腐蚀至关重要。若介质粘度较高或含有少量颗粒，需在流量基础上乘以安全系数 1.2，并考虑加大进口管径以降低流速。
