川源GPS系列卧式管道离心泵选型指南：从G31到G370的完整技术解析

上海阔思电子有限公司推荐的川源（Chuan Yuan）GPS系列卧式管道离心泵，是工业流体输送中极为常见的基础设备。本文聚焦于该系列中的核心型号如G325-150，同时涵盖整个系列中其他关键规格。GPS系列并非单一产品，而是由11个不同结构尺寸的“族”组成的庞大矩阵，共包含70余个具体型号。这种设计逻辑在于通过改变叶轮直径和泵体流道尺寸，在同一转速下覆盖从极小流量到高扬程的广泛需求。

核心特点

川源GPS系列的设计哲学建立在“直联式高效结构”之上。其最显著的特征是采用电机轴直接作为泵轴的连接方式。这种结构消除了传统联轴器对中可能产生的误差，使得泵的同心度极高，从而从源头上降低了运行时的振动与噪音。对于需要长期连续运行的工业场景，低振动意味着更长的轴承寿命和更稳定的机械密封性能。

直联式结构设计。电机轴即泵轴，无联轴器损耗，传动效率接近100%，同轴度高。
优秀的水力模型。闭式叶轮经过CFD优化，动静平衡等级高，兼顾高效率与低气蚀风险。
关键部件国际配套。机械密封选用国内外知名品牌，轴承采用进口高精度产品，确保耐用性。
材质全面升级。过流部件采用优质抗腐蚀材料，针对特殊工况可定制不锈钢或氟塑料材质。
紧凑且维护便捷。单吸单级卧式设计，结构简单，检修时无需拆卸管路即可更换内部组件。

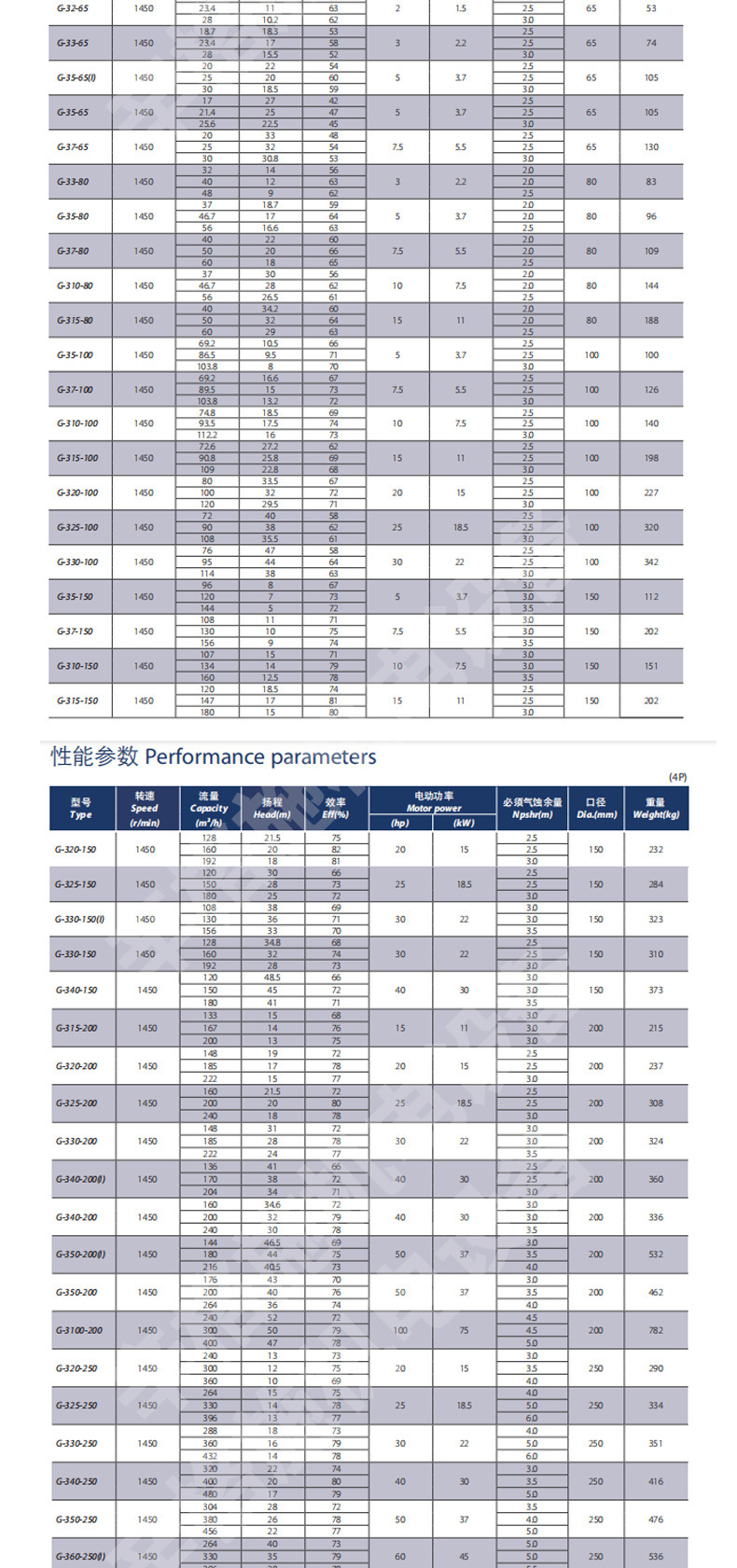

技术参数

GPS系列的参数跨度较大，为了方便选型，我们将这70个型号归纳为11个规格族。这些族的主要区别在于泵体的进水口径、叶轮直径以及由此决定的流量扬程区间。以下表格展示了各族的典型参数范围及代表型号，其中G325-150属于中等流量高扬程的典型代表。

规格族特征	代表型号举例	流量范围 (m³/h)	扬程范围 (m)	功率范围 (kW)	适用场景简述
*族1 (G31)**	G31-40, G310-100, G315-150 等17个型号	3.0 ~ 60	11 ~ 84	0.75 ~ 15	小口径低压或小流量中压场景，如小型循环水
*族2 (G32)**	G32-65, G325-150, G325-250 等13个型号	10 ~ 82	17 ~ 119	1.5 ~ 37	中等流量，中高扬程，暖通空调及楼宇供水的核心选型
*族3 (G35)**	G35-100, G350-200 等10个型号	15 ~ 94	20 ~ 119	2.2 ~ 37	大口径大流量，适用于工业冷却水及市政供水主管线
*族4 (G37)**	G37-80, G375-300 等8个型号	10 ~ 60	21 ~ 119	0.75 ~ 30	紧凑型大扬程设计，适合空间受限的高层增压
*族5 (G33)**	G33-65, G330-150 等7个型号	10 ~ 82	15 ~ 119	1.1 ~ 37	介于G31与G35之间的过渡规格，灵活匹配多工况
*族6 (G34)**	G340-100, G340-250 等6个型号	20 ~ 94	20 ~ 119	3.0 ~ 37	大流量中低扬程，适用于大型工厂循环水系统
*族7 (G36)**	G360-150, G360-300 等5个型号	25 ~ 94	25 ~ 119	4.0 ~ 37	特定高扬程定制规格，常用于锅炉给水或压力输送
其他单型号族	L32-50, G75-150, G30-100, G10-80	视具体型号而定	视具体型号而定	0.37 ~ 15	特殊非标或老旧替换型号，需单独核对参数表

所有型号的额定转速均为2900 r/min（2极电机），这是保证高效率的关键。必需汽蚀余量（NPSHr）一般在2.0~4.5米之间，这意味着在安装时必须预留足够的吸入高度余量。防护等级标配IP55，绝缘等级为F级，能够适应大多数工业环境。

应用行业

由于GPS系列覆盖了从DN25到DN100的多种口径，其应用场景极为广泛。不同的规格族对应着不同的行业偏好：

建筑机电与暖通空调。G325-150及同族型号常用于中央空调冷热水循环、高层楼宇生活供水及消防稳压系统，因其低噪音特性备受青睐。
工业制造与冷却。G35*和G34*等大流量族适用于工厂生产线冷却水循环、工艺液体输送及水处理设备配套。
市政水务与环保。在自来水厂加压、污水处理厂中水回用及农田灌溉系统中，该系列凭借可靠的耐用性占据市场份额。
化工与特种流体。虽然标准型用于清水，但通过选配不锈钢或氟塑料过流部件，也可用于轻度腐蚀性化学介质或轻质油品的输送。

安装条件

正确的安装是保证泵寿命的前提。GPS系列为卧式直联结构，对基础和平稳性的要求如下：

基础承载。必须安装在坚固、水平的钢筋混凝土基座上，基础平面度误差应控制在2mm/m以内，以吸收运行时的动态载荷。
管路独立支撑。进出口管道必须设置独立的承重支架，严禁将管道的重量或热胀冷缩应力施加在泵体法兰上，否则会导致密封泄漏。
对中校准。虽然出厂时已精密对中，但安装底座时仍需使用水平仪调整，确保泵轴水平度误差不超过0.1mm/m。
空间预留。泵体四周及上方需预留至少500mm的检修通道，电机散热端不得遮挡，以保证通风良好。
环境要求。安装场所环境温度不应超过40℃，相对湿度不超过95%，且无强酸碱性气体或大量粉尘。

注意事项

在使用和维护过程中，有几个关键点直接影响设备的可靠性，务必严格遵守：

严禁干转。机械密封依赖介质进行润滑和冷却，启动前必须灌满液体，无水空转会瞬间损坏密封面和轴承。
启动操作。建议关闭出口阀门启动以降低启动电流，待电机达到额定转速后缓慢打开出口阀调节流量，避免电机过载。
气蚀防范。确保系统的装置气蚀余量大于泵的必需气蚀余量，进水管路应尽量短直，减少弯头，防止气蚀破坏叶轮。
定期监测。运行中需定期检查轴承温度、振动值及机械密封泄漏情况，发现异常应立即停机检查。
冬季保护。长期停用或在寒冷地区使用时，应排净泵内积液，防止冻裂壳体或锈蚀内部组件。

典型应用案例

案例一：高层建筑生活供水系统

在某商业综合体项目中，工程师选择了G325-150作为二次供水的主泵。该型号提供约25m³/h的流量和150米的扬程，恰好满足高层建筑的静压需求。安装时，考虑到机房空间有限，采用了卧式直联结构，节省了垂直安装空间。运行时，由于采用了进口轴承和优化叶轮，噪音控制在极低水平，避免了扰民投诉。选型的逻辑在于：扬程需覆盖建筑高度加上管路损失，而流量则根据用水峰值计算，留有余量以确保水压稳定。

案例二：工业冷却水循环系统

一家电子制造厂的冷却水循环系统中，使用了G35-100和G340-200组合运行。小流量高压的G35族用于局部工艺冷却，大流量的G340族用于主回路循环。安装时，特别强调了进出水管道的独立支架支撑，因为冷却水管径较大，自重明显，若直接压在泵体上极易导致机封泄漏。此外，由于冷却水可能含有少量杂质，定期清理过滤器成为了维护的重点，以预防气蚀发生。

案例三：暖通空调冷水机组配套

在一个大型医院的HVAC系统中，G310-150被选为冷冻水循环泵。该系统要求极高的运行稳定性，因此重点考察了泵的振动指标。GPS系列的直联结构消除了联轴器故障点，配合F级绝缘电机，确保了在潮湿环境下长期可靠运行。选型时，特别注意了必需汽蚀余量的匹配，将水泵安装在冷却塔最低水位以下，利用正压进水来彻底消除气蚀风险，延长了设备使用寿命。
