在工业流体输送领域，立式多级离心泵因其紧凑的布局和高压输出能力成为主流选择。格兰富（Grundfos）CR系列作为该领域的经典产品，通过模块化设计解决了传统泵体维护困难的问题。这里需要明确一个测量原理层面的局限：离心泵的扬程与流量存在固有的反比关系，且对吸入条件敏感，一旦工况偏离设计点，效率会断崖式下跌甚至引发汽蚀。CR系列通过优化水力模型和标准化接口来缓解这一矛盾，但其核心性能依然取决于具体的级数配置和材质选择。以下将针对挂接在该产品线下的 CR1、CR3、CR5、CR10、CR15、CR20 六个具体型号，梳理其技术参数差异及适用场景。

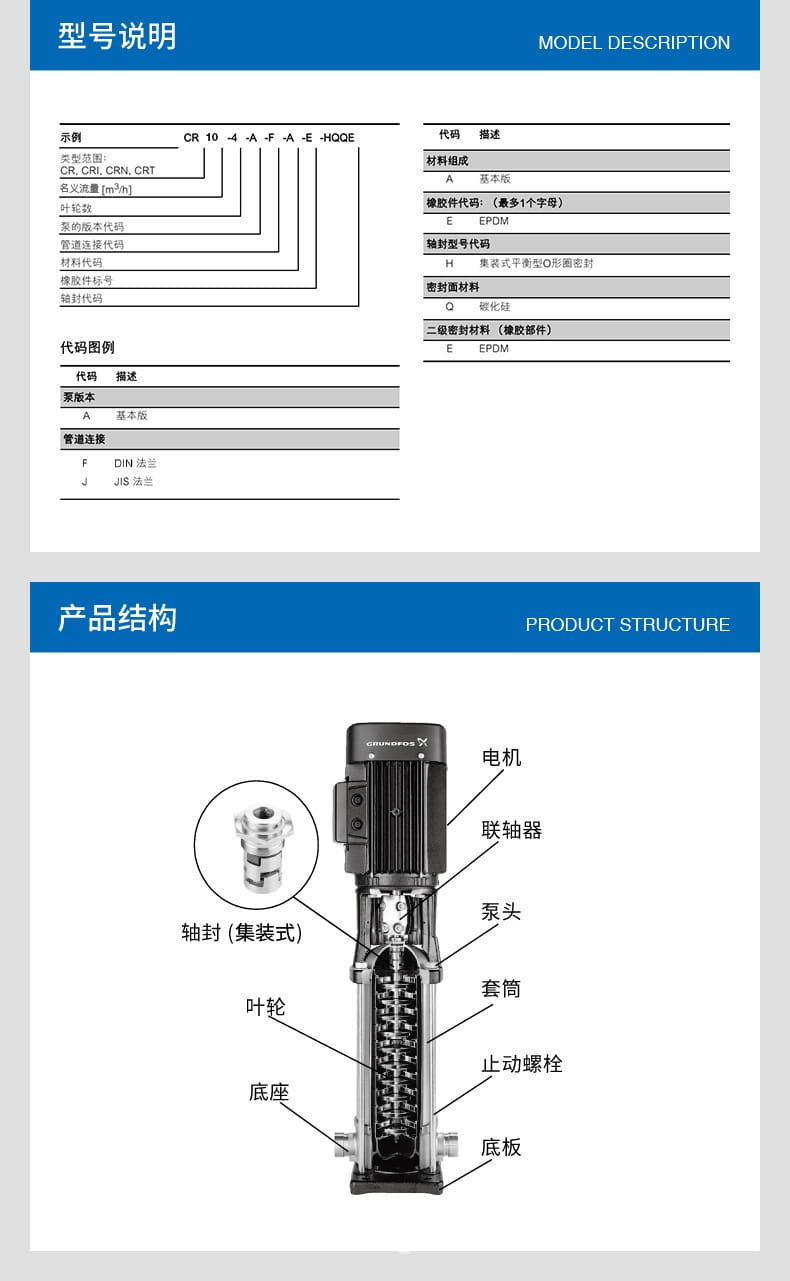

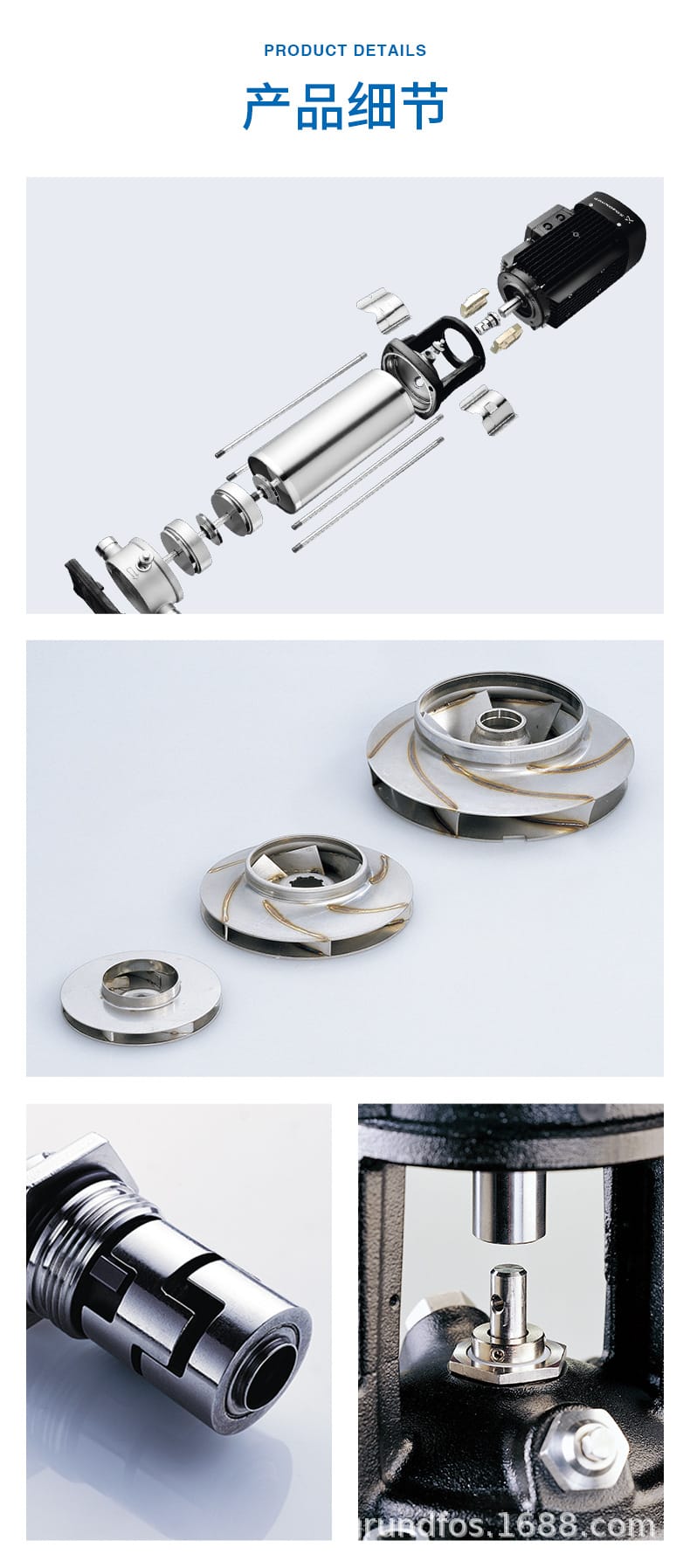

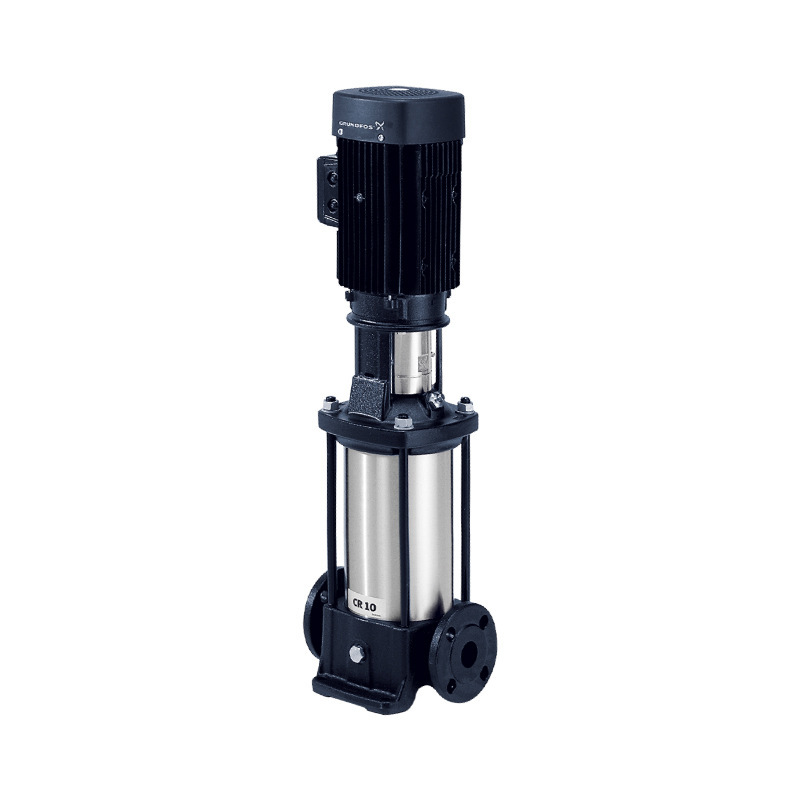

CR系列的整体设计理念围绕“模块化”与“高效节能”展开。所有型号均采用立式安装结构，电机与泵单元直联集成，这种布局大幅缩减了占地面积，特别适用于空间受限的设备间或管廊区域。从原理上讲，多级叶轮串联是实现高扬程的关键，但这也带来了轴向力累积的挑战。为此，各型号均配备了集装式平衡型机械密封，利用背叶片抵消部分轴向推力，从而延长轴承寿命并减少泄漏风险。

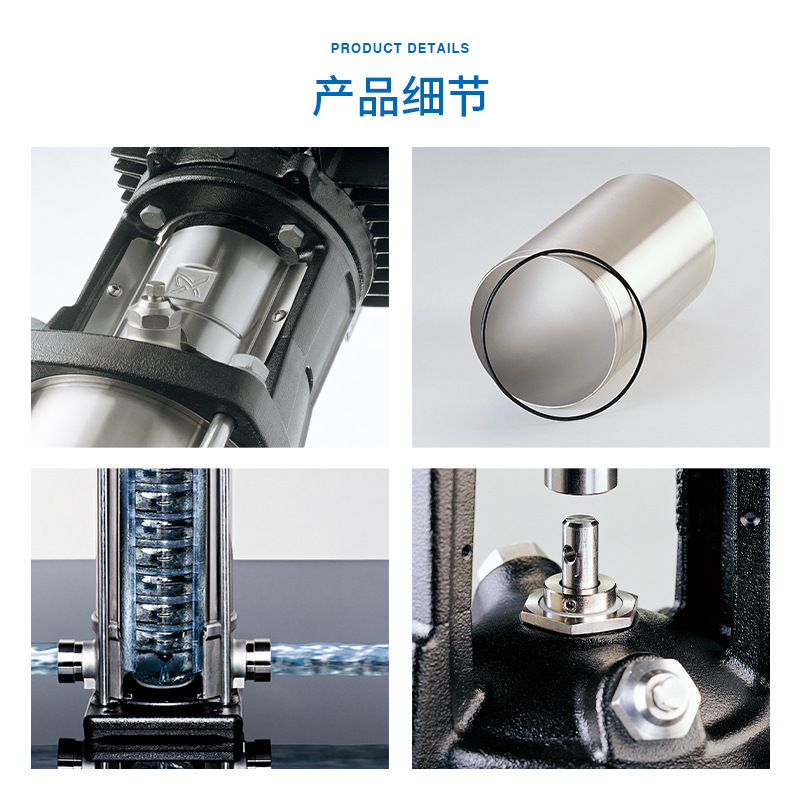

在材质选择上，CR系列提供了灵活的组合方案。过流部件通常采用不锈钢（AISI 304或316），以应对轻微腐蚀性介质；而底座和泵头则使用高强度灰铸铁（EN-GJL-200/250），在保证强度的同时控制成本。机械密封面标配碳化硅/碳化硅摩擦副，配合EPDM或FKM橡胶件，可根据介质温度和环境化学性质进行替换。运行噪音方面，得益于精密动平衡的转子组件，CR系列在常规工况下振动值较低，适合对环境声学有要求的室内场所。

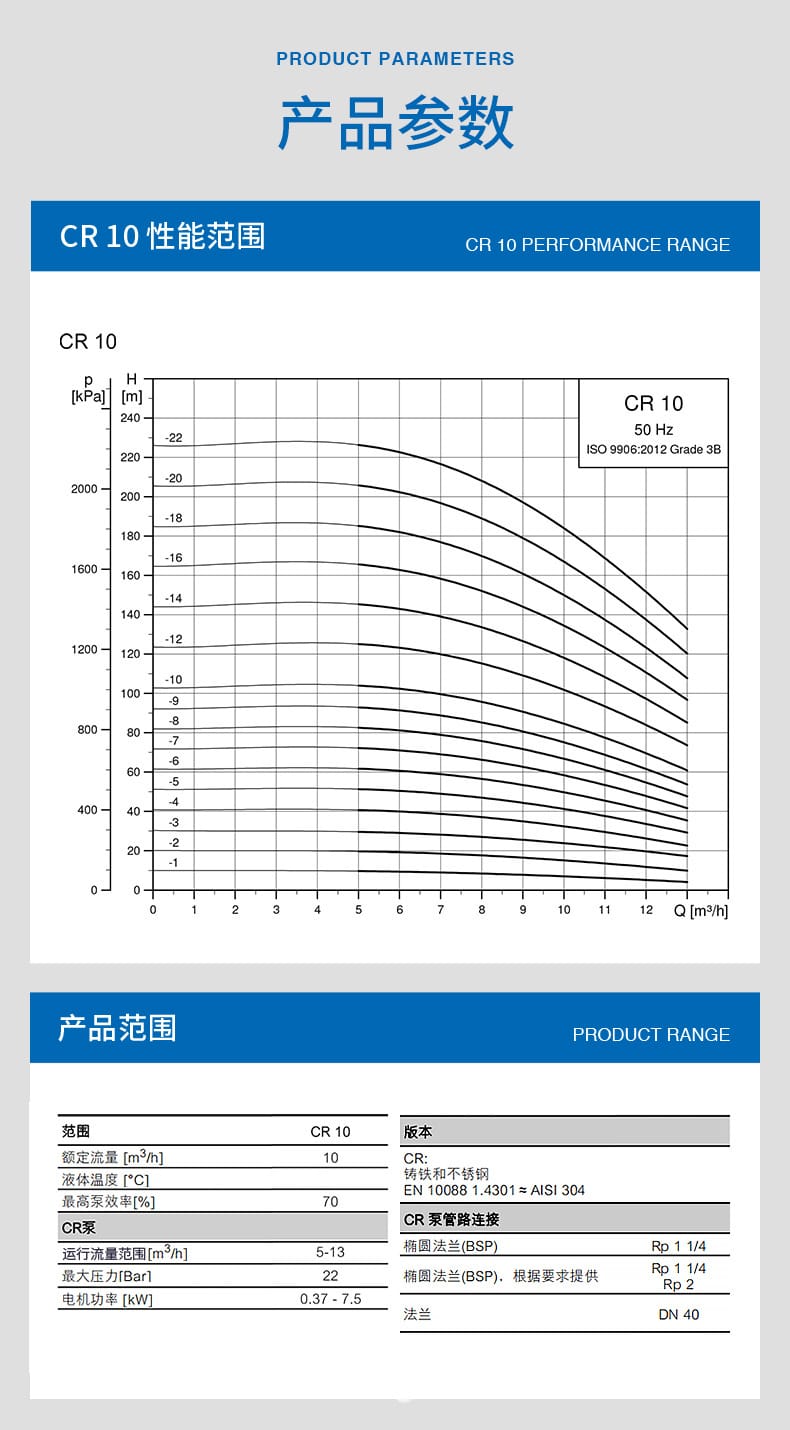

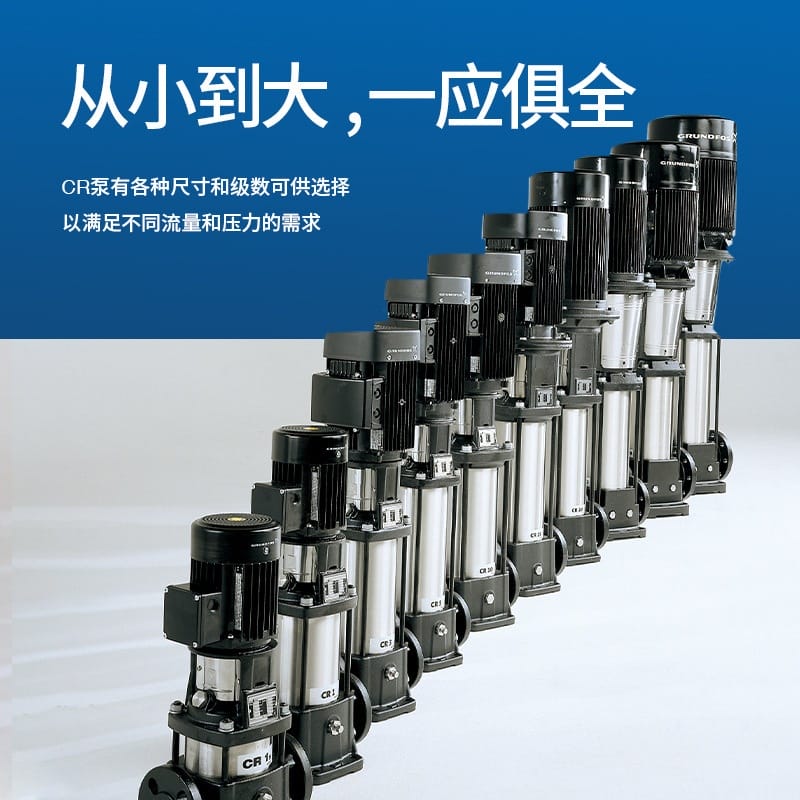

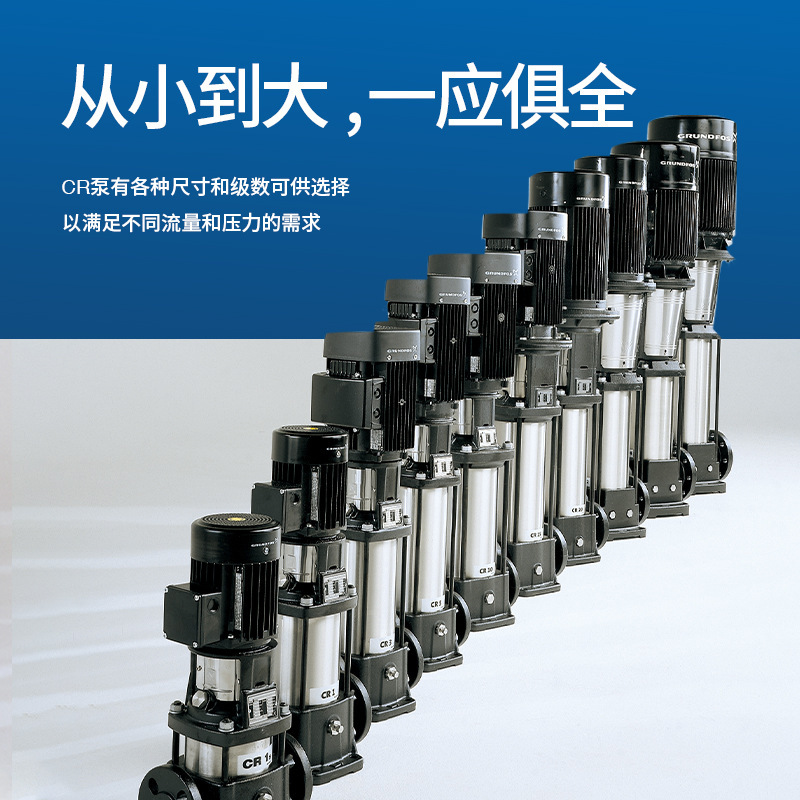

CR系列涵盖从小流量到大流量的多个规格，不同型号的核心差异在于额定流量、最大工作压力及适用的电机功率区间。虽然它们共享相似的结构原理，但在具体参数上有着明确的分工。CR1面向极小流量需求，CR3和CR5覆盖中小流量区，CR10和CR15处于中大流量区间，而CR20则针对大流量高压工况。下表详细列出了各型号的关键技术指标，供现场选型参考。
| 参数类别 | CR1 | CR3 | CR5 | CR10 | CR15 | CR20 |
|---|---|---|---|---|---|---|
| 额定流量 (m³/h) | 1 | 3 | 5 | 10 | 15 | 20 |
| 最佳运行范围 | 0.7 ~ 2.4 | 1.2 ~ 4.5 | 2.5 ~ 8.5 | 5 ~ 13 | 9 ~ 24 | 11 ~ 29 |
| 最大工作压力 (Bar) | ≤ 22 | 24 | 24 | 22 | ≤ 23 | 25 |
| 电机功率范围 (kW) | 0.37 ~ 2.2 | 0.37 ~ 3 | 0.37 ~ 5.5 | 0.37 ~ 7.5 | 1.1 ~ 15 | 1.1 ~ 18.5 |
| 最高泵效率 | 48% | 58% | 66% | ≥ 70% | 72% | 72% |
| 标准接口规格 | Rp 1 / Rp 1¼ DN25 / DN32 |
Rp 1 DN25 / DN32 |
Rp 1 / Rp 1¼ DN25 / DN32 |
Rp 1¼ / Rp 2 DN40 |
Rp 2 / Rp 2½ DN50 |
Rp 2 / Rp 2½ DN50 |
| 介质温度范围 | -10℃ ~ +120℃ | -15℃ ~ +40℃ (环境温度) |
-20℃ ~ +120℃ | 依材质定 (常规清水) |
常规工业常温 (依密封定) |
-15℃ ~ +40℃ (环境温度) |

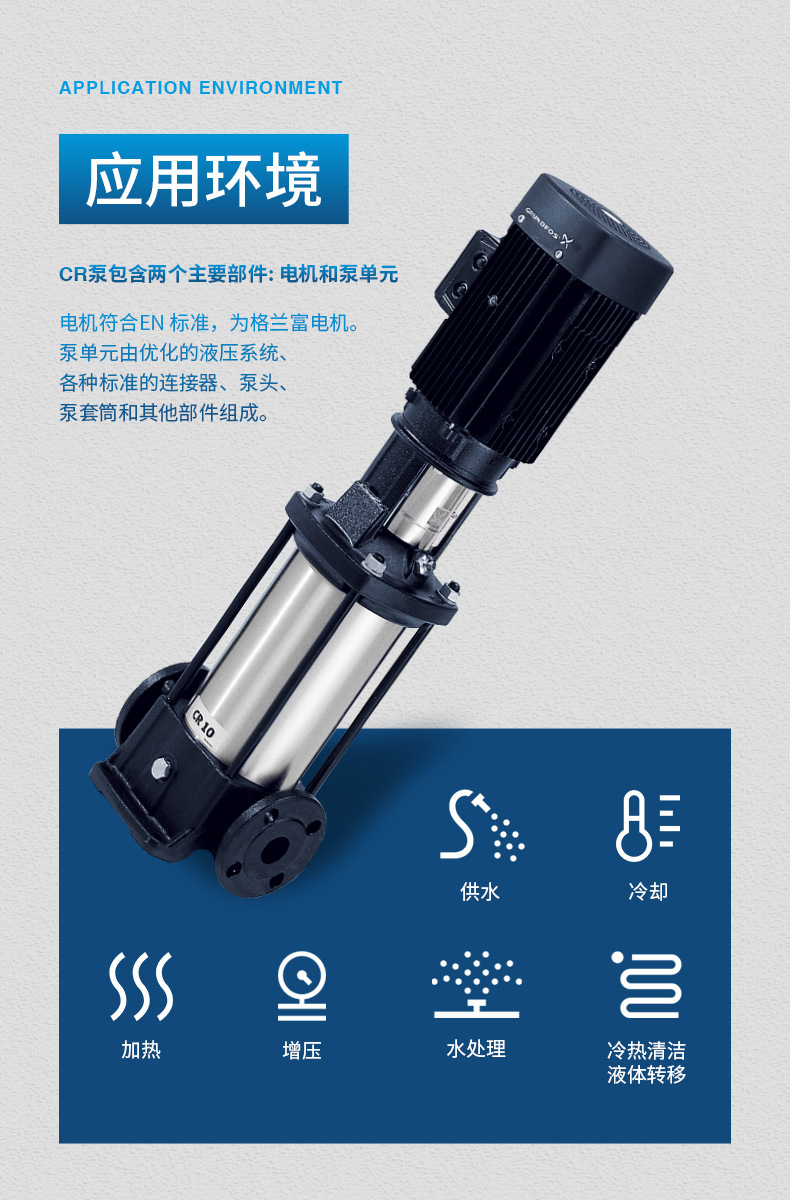

CR系列的应用场景广泛，覆盖了从市政供水到精密工业制造的多个领域。由于不同型号的流量和压力特性各异，其在各行业中的具体用途也存在侧重。例如，CR1和CR3常用于实验室设备、小型医疗设备或高精度加药系统，这些场合对流量精度要求极高，且空间极其有限。CR5和CR10则更多出现在高层建筑的生活给水增压、暖通空调系统的冷热循环以及中小型反渗透（RO）水处理装置中，能够满足常规的稳定加压需求。
对于更大规模的工业应用，CR15和CR20凭借其较高的流量和承压能力，被广泛应用于化工流程液体输送、电镀液循环、冷却塔补水以及大型建筑的消防稳压系统。在这些场景中，介质的清洁度和物理化学性质至关重要。如果介质含有强酸、强碱或有机溶剂，必须根据具体成分调整橡胶件材质（如从EPDM切换至FKM）。此外，在食品、制药和乳制品行业，CR系列的不锈钢过流部件能够满足卫生级清洗要求，确保流体传输过程中的无污染。
正确的安装是保证CR系列长期稳定运行的前提。首先，基础承载能力必须满足要求，建议安装在水平、坚固的混凝土基座或钢制支架上，并铺设减震垫以抑制多级泵可能产生的高频振动。进出口管道的布置需格外谨慎，管道必须设置独立的承重支架，严禁将管道自重、热胀冷缩应力或阀门扭矩直接传递给泵体接口，否则会导致泵体变形或机械密封失效。
电气连接方面，供电电压和频率需严格匹配电机铭牌标识，通常为380V/50Hz或220V/60Hz。设备必须可靠接地，并配备断路器、热过载保护器及漏电开关。若现场电网波动较大或负载变化频繁，强烈建议配置变频器或软启动器，以平缓启停冲击，延长电机和轴承的使用寿命。环境温湿度也需注意，一般要求环境温度在-15℃至+40℃之间，保持通风干燥，避免阳光直射或露天雨淋。若用于户外或潮湿环境，需额外加装防雨罩或选用更高防护等级（如IP55/IP65）的电机。
在安装过程中，还需预留足够的检修空间。泵体四周及顶部至少应保留500mm至600mm的操作通道，以便后续拆卸联轴器护罩、检查机械密封或更换轴承组件。首次通电前，务必通过泵顶排气阀完成彻底灌泵与排气，确保泵腔及吸入管路充满介质，这是防止干转损坏的必要步骤。
在实际运行和维护中，有几个关键点需要严格执行。最严重的问题是严禁无水空转，离心泵依靠介质润滑和冷却机械密封，缺液运行会在数秒内导致密封面干磨烧毁及轴承抱死。因此，吸入端必须保证足够的净正吸入压头（NPSHa > NPSHr），并建议在进口管路上加装Y型过滤器，定期清理滤网以防止杂质进入泵腔。
流量管理同样重要，长期在小流量或大流量极端区域运行会降低效率，引发汽蚀或电机过载。若工况确实需要小流量运行，必须设置最小流量旁通回路，防止泵内液体过热汽化。日常巡检中，应重点关注轴承温升、机体振动幅度及机械密封的渗漏情况。微量透明水膜渗出（≤3滴/分钟）属于正常润滑现象，但若出现连续滴漏或喷射状泄漏，则需立即停机更换集装式密封组件。
在CR系列中挑选合适型号时，不能仅看额定流量，还需结合系统阻力曲线和介质特性综合判断。CR1、CR3、CR5、CR10、CR15、CR20这六个型号构成了完整的流量梯度，选型时应遵循以下步骤：
第一步，确定基本流量和扬程。根据工艺需求计算所需的最大流量和系统总阻力（含管道摩擦损失和垂直高度）。若流量小于1.5 m³/h，优先考虑CR1；1.5-4 m³/h选CR3；4-7 m³/h选CR5；7-12 m³/h选CR10；12-18 m³/h选CR15；大于18 m³/h选CR20。注意，额定流量并非唯一工作点，实际运行应尽量落在最佳效率区间内。
第二步，确认材质与密封形式。若介质为清洁清水，标准版（灰铸铁底座+304不锈钢过流件+EPDM密封）即可满足需求。若介质具有轻微腐蚀性或高温（超过100℃），建议升级为316不锈钢过流件，并将O型圈更换为耐温耐油性能更好的FKM材质。若介质含有固体颗粒或纤维，CR系列的间隙较小，易发生堵塞，此时应考虑其他抗堵塞型号或加大前置过滤措施。
第三步，核对接口与安装方式。CR1/3/5常用Rp 1/Rp 1¼螺纹或DN25/DN32法兰，CR10常用Rp 1¼/Rp 2或DN40法兰，CR15/20常用Rp 2/Rp 2½或DN50法兰。若现场管路为标准DIN/ANSI/JIS法兰，需在订购时注明。最后，考虑到工业品的定制化属性，订单通常会在付款后5个工作日内发货，特殊材质或非标接口需提前与技术客服对接确认交期与技术方案。
