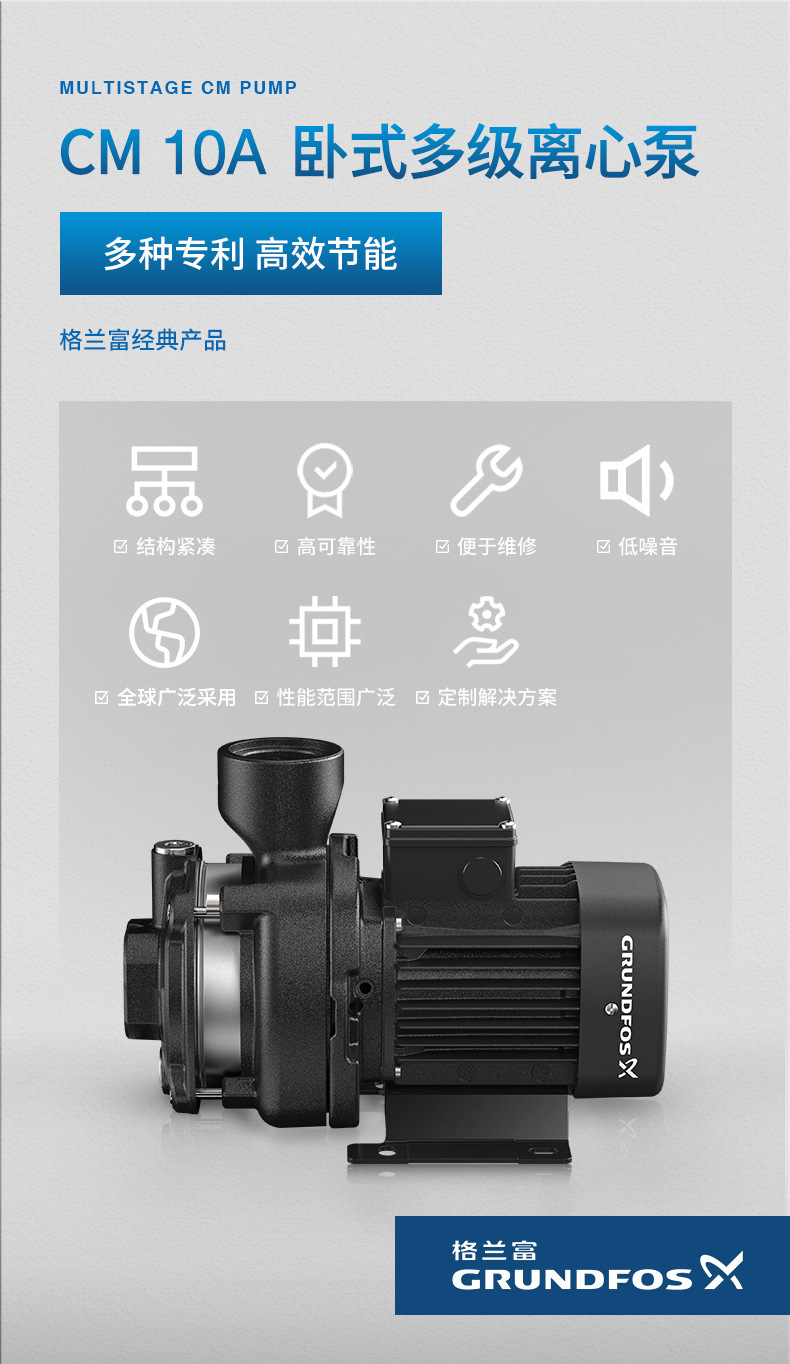

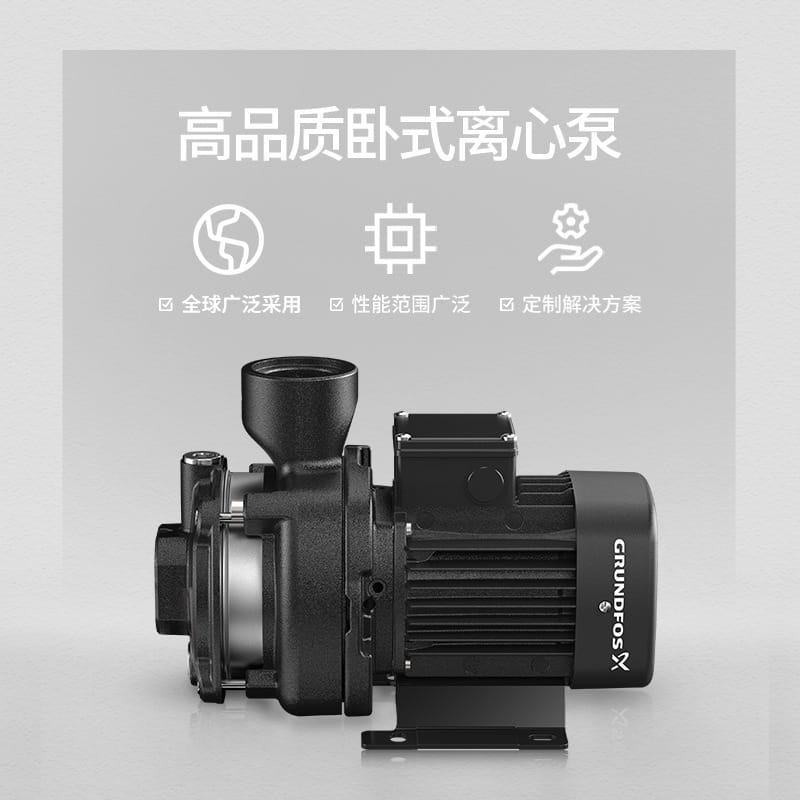

格兰富（Grundfos）CM系列卧式多级离心泵是工业流体输送领域的标准化解决方案，其中CM10作为该系列的代表性型号，覆盖中等流量与扬程需求。该系列产品线完整，涵盖CM1、CM3、CM5、CM10、CM15及CM25共六个主要规格，各型号通过统一的水力模块设计与电机配置，形成从低压小流量到高压大流量的梯度覆盖。本文基于CM10及其关联型号的实测数据与工程应用反馈，对技术参数、工况适配性及安装维护规范进行系统性梳理。
CM系列采用模块化结构设计，所有型号共享相同的核心水力模型与电机接口标准。这种设计使得不同规格的泵在结构布局上保持高度一致，便于用户在不同工况下快速切换备件与维护工具。

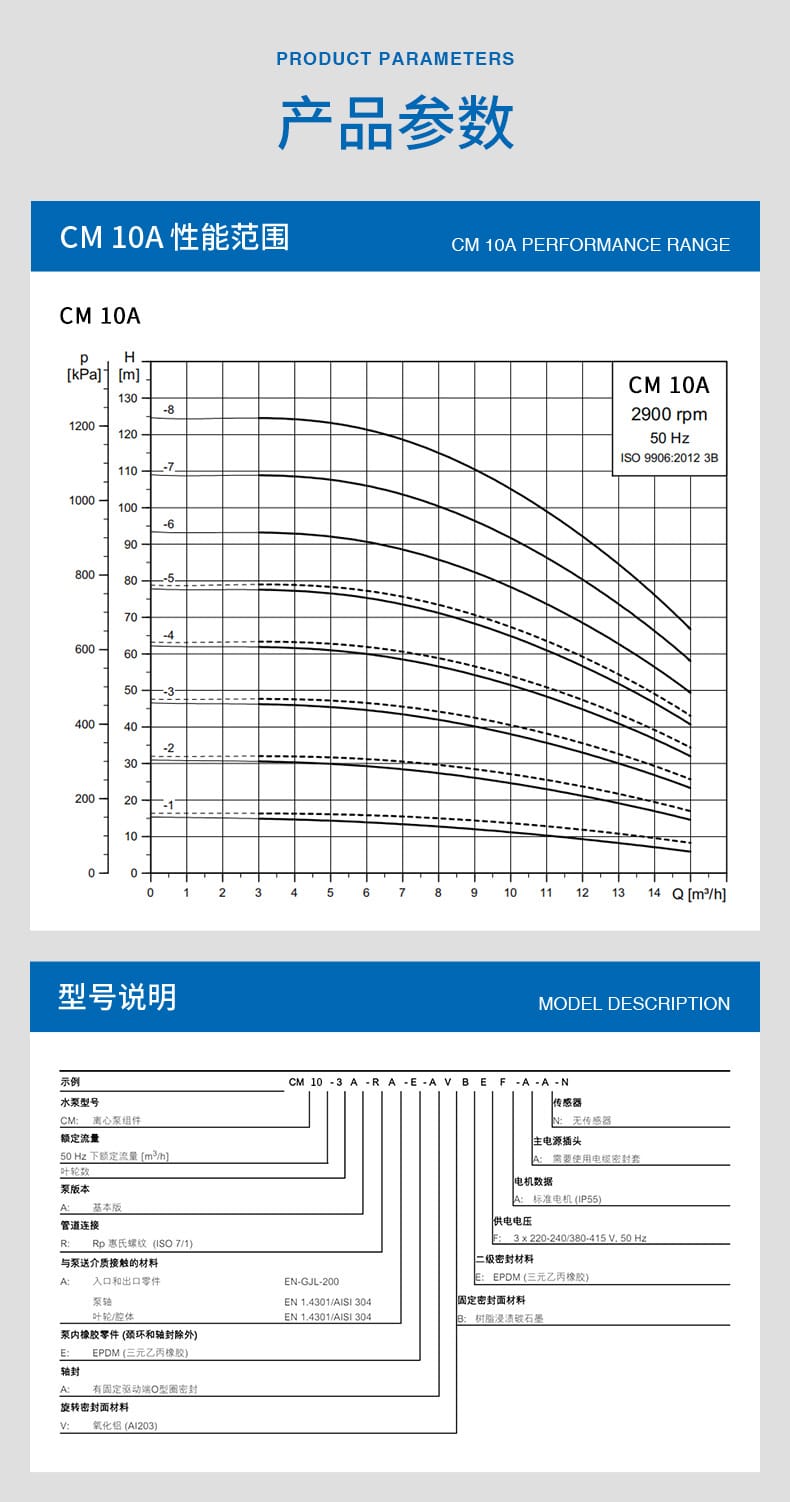

CM系列各型号均遵循ISO 9906:2012 3B级测试精度，电机防护等级为IP55。供电制式统一支持三相3×220-240/380-415V或单相1×220-240V，频率50Hz。额定转速方面，CM1、CM3、CM5、CM10、CM25通常为2900 rpm，而CM15因功率较大采用4290 rpm（50Hz）。以下表格详细列出各型号的关键性能差异：
| 参数项 | CM1 | CM3 | CM5 | CM10 | CM15 | CM25 |
|---|---|---|---|---|---|---|
| 流量范围 (m³/h) | 0 ~ 2.4 | 0 ~ 4.0 | 0 ~ 6.0 | 0 ~ 14 | 中等偏大流量 | 最大约 26 |
| 最高扬程/压力 | 随级数递增 | 最高 290 m | 最高约 120 mH₂O | 最高约 130 kPa (依级数) | 高压工况 | 最高约 70 m |
| 电机功率 (kW) | 小功率段 | 0.30 ~ 1.10 | 0.46 ~ 2.20 | 中功率段 | 大功率段 | 中大功率段 |
| 额定转速 (rpm) | 2900 | 2900 | 2900 | 2900 | 4290 (50Hz) | 2900 |
| 进出口接口 | Rp 1" / 1¼" | Rp惠氏螺纹 | Rp惠氏螺纹 | Rp 1½" | Rp惠氏螺纹 | Rp 3/8" (辅助) |
| 过流部件材质 | EN-GJL-200 + AISI 304 | EN-GJL-200 + AISI 304 | EN-GJL-200 + AISI 304 | EN-GJL-200 + AISI 304 | EN-GJL-200 + AISI 304 | EN-GJL-200 + AISI 304 |
| 密封形式 | EPDM + 氧化铝陶瓷 | EPDM + 氧化铝陶瓷 | EPDM + 氧化铝陶瓷 | EPDM + 氧化铝陶瓷 | EPDM + 氧化铝陶瓷 | EPDM + 氧化铝陶瓷 |
所有型号的泵壳均采用EN-GJL-200灰铸铁，提供足够的结构强度以承受内部压力。叶轮、泵轴及隔套均采用EN 1.4301（AISI 304）不锈钢，确保在清水及弱腐蚀性介质中的长期稳定性。机械密封采用双端面或单端面配置，动环为氧化铝陶瓷（Al₂O₃），静环为树脂浸渍碳石墨，O型圈为EPDM三元乙丙橡胶，这一组合能有效防止干转磨损并适应5℃~80℃的介质温度。

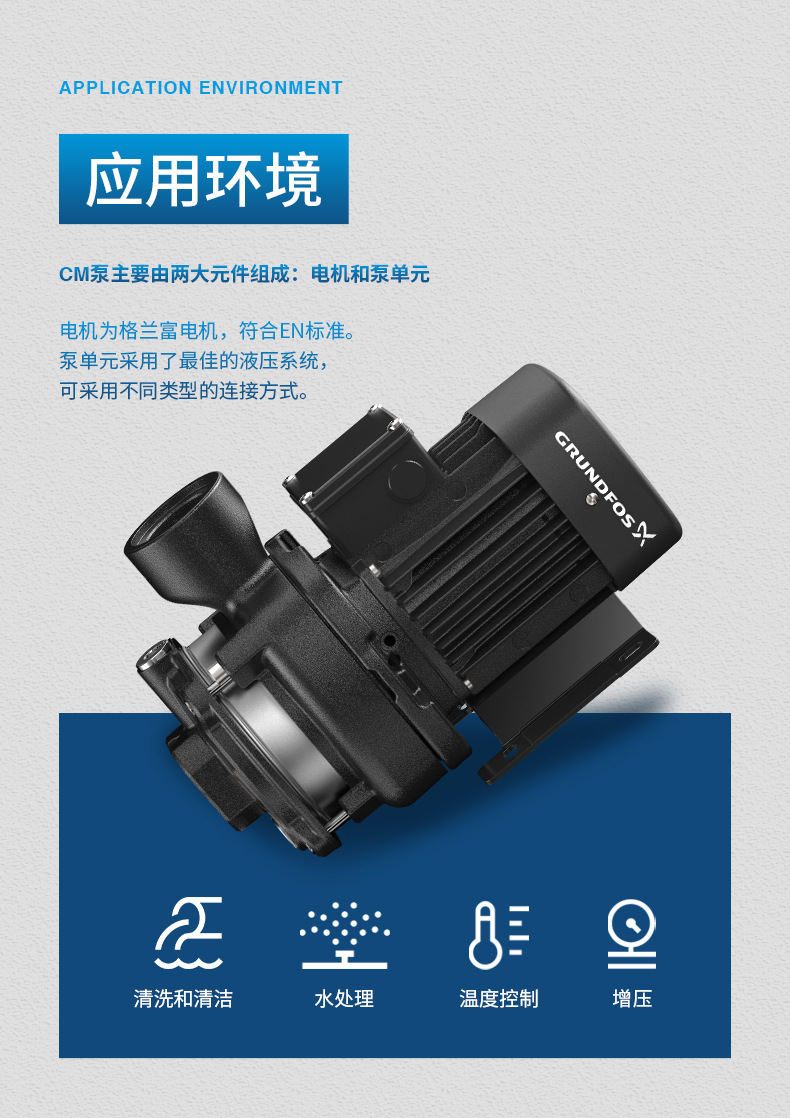

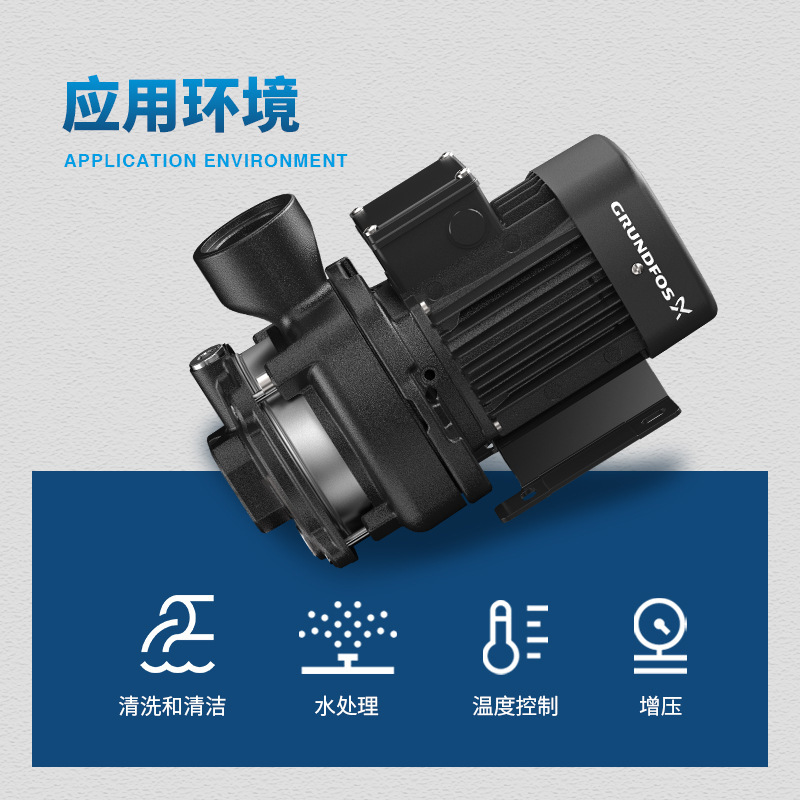

CM系列凭借稳定的性能与广泛的适配性，已深入多个工业领域。不同型号根据流量与扬程需求，在特定行业中扮演不同角色。
正确的安装是保证泵长期可靠运行的前提。CM系列卧式结构对基础水平度与管路应力控制有明确要求。

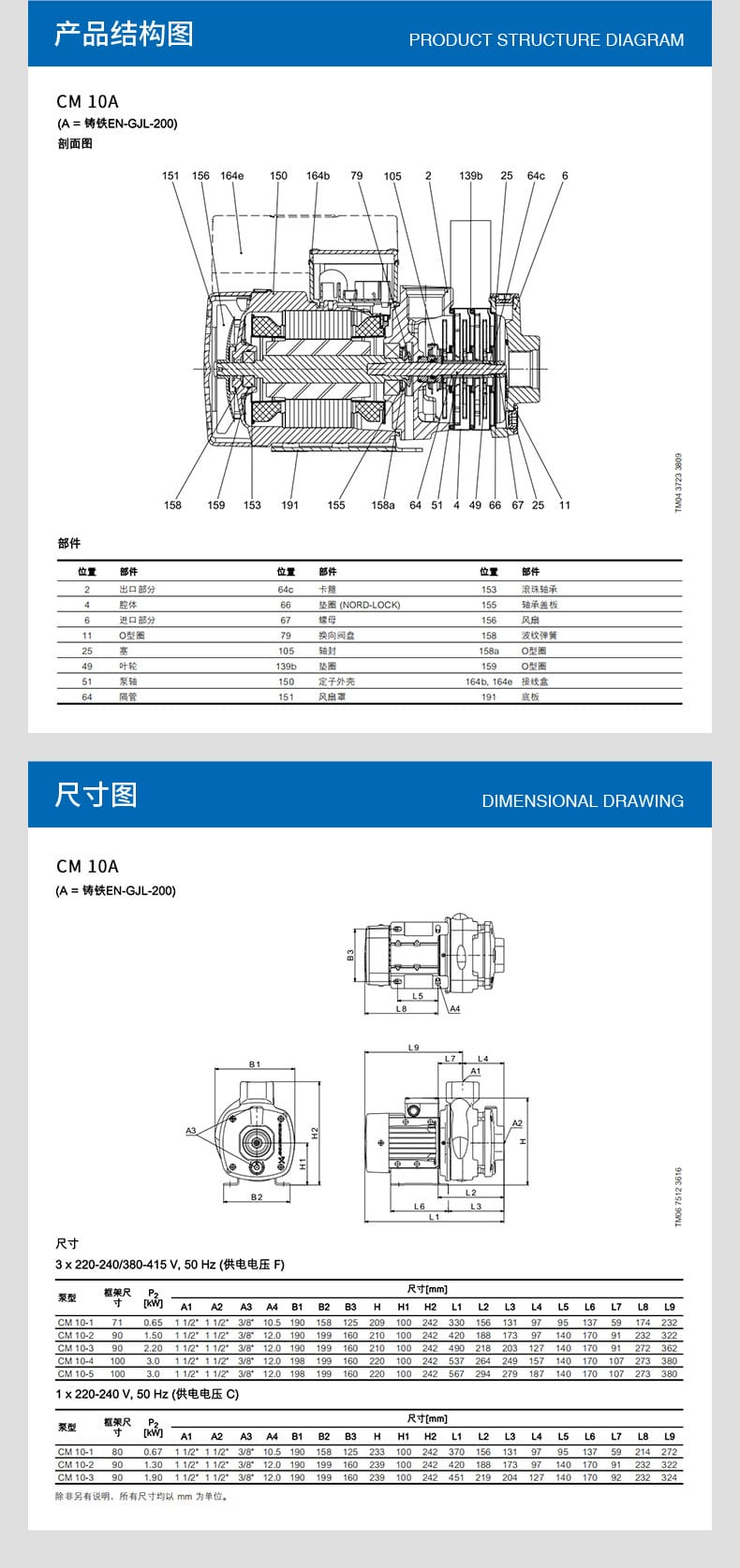

泵必须安装在平整、坚固的混凝土或钢结构基座上，建议使用高强度地脚螺栓固定，必要时加装工业减震垫以隔离振动。安装时，需依据具体型号的A1~L9尺寸矩阵，预留至少500mm的检修通道，确保机械密封、轴承端盖及接线盒区域可无障碍拆卸。
进出口管道应采用独立支架支撑，严禁将管道重量、热胀冷缩应力或扭矩传递至泵体。对于Rp惠氏螺纹接口，需使用合适的密封材料确保连接紧密；建议在泵两端加装不锈钢波纹软接头，以吸收管道振动与位移。安装前务必核对泵体上的流向箭头，严禁反向接管，否则会导致汽蚀与效率严重衰减。
电气接线需严格对照铭牌电压与相数，由持证电工操作，并配置独立的断路器、过载保护器及漏电开关，接地电阻应符合安全标准（通常≤4Ω）。电缆入口需旋紧防水密封套，防止水汽侵入。安装环境温度建议控制在-10℃~+40℃，场所应通风干燥，避免阳光直射、雨水淋溅及强腐蚀性气体积聚。
在实际使用与维护过程中，需严格遵守操作规范，以避免设备损坏与安全事故。
CM系列涵盖了从小流量到低流量的全谱系需求，选型时需重点关注流量、扬程及介质特性。以下是各型号的典型应用场景建议：
CM1与CM3：适用于小流量、高扬程场景，如实验室纯水循环、小型楼宇局部增压或精密仪器冷却。CM1流量极小（<2.4 m³/h），适合点对点精准输送；CM3流量稍大（<4.0 m³/h），扬程可达290米，适合需要较高压力的封闭循环系统。
CM5与CM10：这是最常用的中段型号。CM5（<6.0 m³/h，扬程约120米）适用于中型楼宇供水、常规RO预处理及一般工业循环。CM10（<14 m³/h，压力约130 kPa及以上）则针对更大流量需求，如大型建筑主供水、工业清洗线或中规模水处理站，其Rp 1½"接口也便于与主流管路对接。
CM15与CM25：面向大流量与高压工况。CM15转速更高（4290 rpm），适用于需要高扬程与大流量并重的场合，如大型冷却塔补水或高压冲洗系统。CM25（最大流量26 m³/h，扬程约70米）则侧重于大流量输送，常用于市政供水管网增压、大型工业冷却水循环或锅炉给水系统，其较大的进口尺寸有助于降低吸入阻力。
在选择具体型号时，除流量扬程外，还需确认介质是否兼容304不锈钢与EPDM密封。若介质含微量游离氯或弱酸碱，需复核耐蚀边界；若工况涉及防爆、变频或特殊材质，请单独咨询技术支持获取定制化方案。
