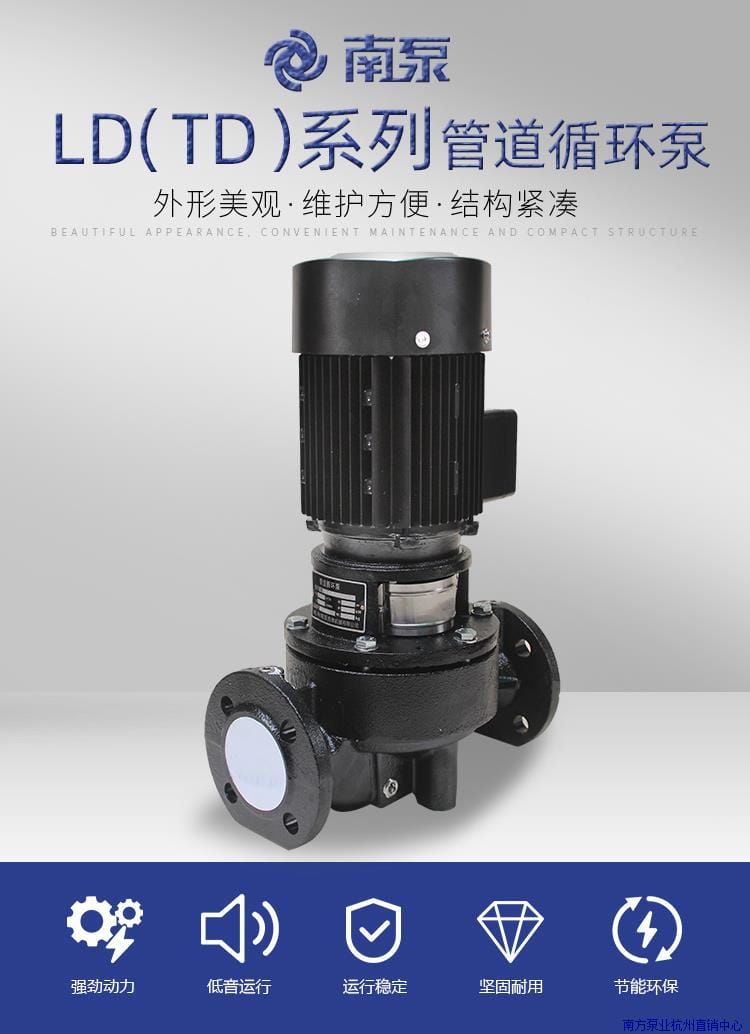

杭州南泵 LD(TD)32-14/18/21/26 立式空调循环管道离心泵（含 TD40 至 DN150 口径延伸型）

杭州南泵的 LD(TD)32-14/18/21/26 是一组立式管道离心泵，进出口同径并位于同一中心线上，直接串接在管路里就能运行，管路不需要改向，也不需要另做安装基础。这四档对应 DN32 口径下的 14、18、21、26 米扬程，往上有同口径的 TD32-33、TD32-40、TD32-50 三个规格，往下延伸则是 TD40 一直到 DN50、DN65、DN80、DN100、DN125、DN150 的口径系列，型号写作 LD(TD)32-40-50-65-80-100-125-150。同一根管路上能排出这么多档，真正要定的其实是流量和扬程两个数，口径只是结果。

核心特点

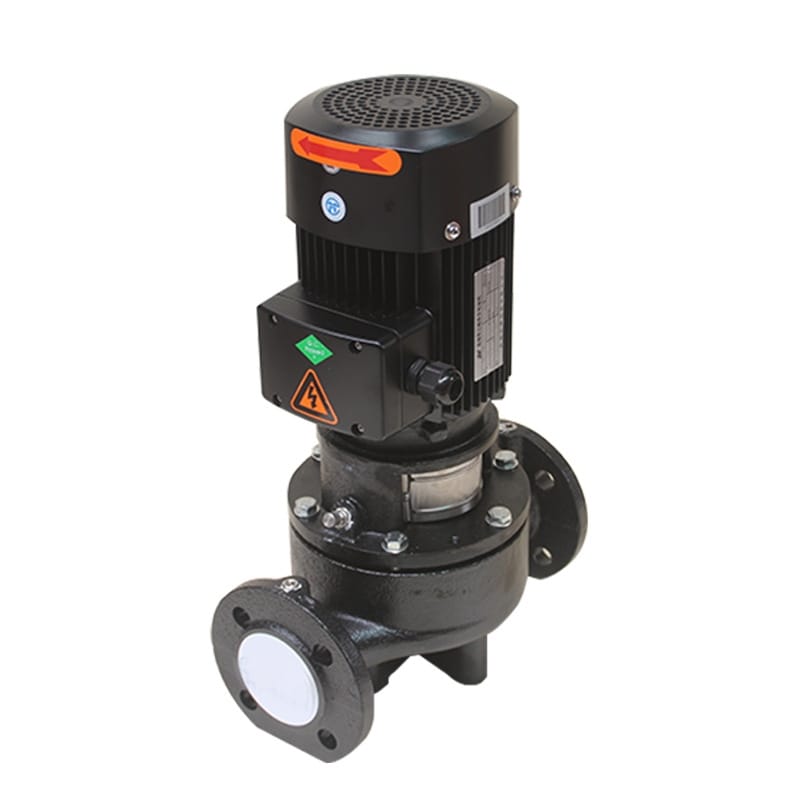

泵体与电机同轴立式布置，进出口法兰处在同一中心线上，安装时相当于把一只阀门接进管道，占位只有一段管路的宽度。这一点在空调机房和改造项目里很实用，原有管路不用让位，土建也不增加工作量。

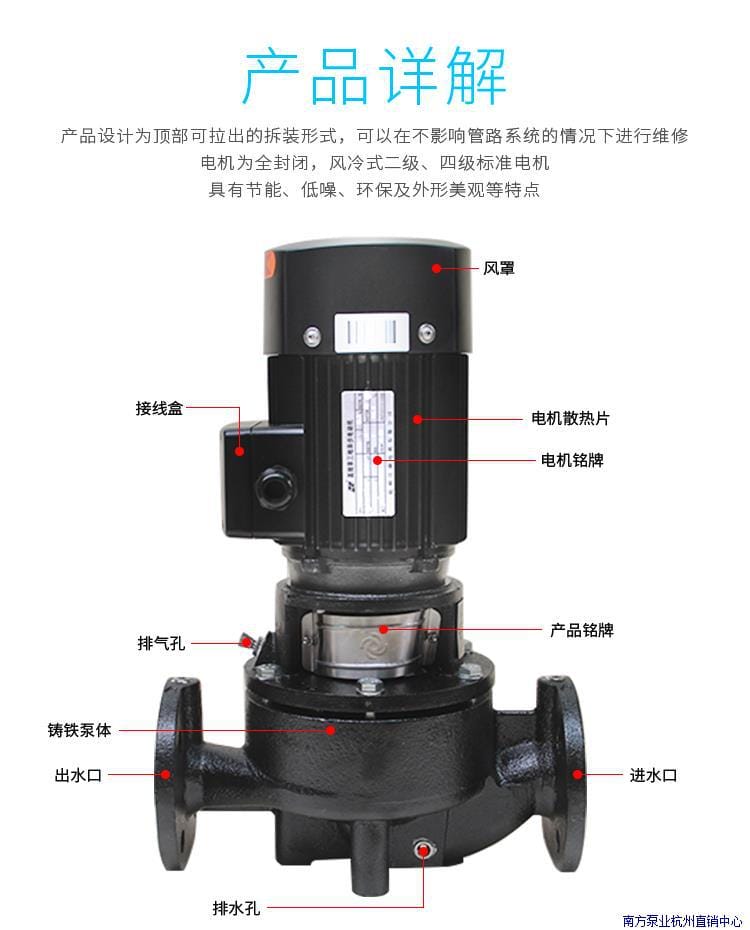

更值得说的是维修方式。泵芯采用顶部可拉出的拆装形式，检查机械密封或叶轮时从上方取出即可，管路不用拆开，管内介质也不用排空。对连续运行的空调水系统，这一条直接决定一次检修要停多久。

进出口同径同轴，DN32 系列两端都是 DN32，管路上不做变径。
TD32 系列电机功率从 0.75 kW 到 5.5 kW，转速都是 2900 r/min。
外形尺寸随扬程递增，26 米以上的型号在高度和重量上明显加大。
同一结构覆盖 DN32 到 DN150，口径升级后选型逻辑不变。

技术参数

TD32 系列性能参数

下表把主型号的四档以及同口径向上延伸的三个规格列在一起。资料中 LD 与 TD 两种前缀并存，表内统一按 TD32-xxG/2 的形式书写，询价和下单时用这个格式不容易出错。

型号	电压	功率(kW)	扬程(m)	流量(m³/h)	进出水口	转速(r/min)	重量(kg)
TD32-14G/2	380V/220V	0.75	14	8	DN32	2900	33
TD32-18G/2	380V/220V	1.1	18	8	DN32	2900	34
TD32-21G/2	380V/220V	1.5	21	12.5	DN32	2900	38
TD32-26G/2	380V/220V	2.2	26	12.5	DN32	2900	42
TD32-33G/2	380V	3	33	12.5	DN32	2900	52
TD32-40G/2	380V	5	40	12.5	DN32	2900	65
TD32-50G/2	380V	5.5	50	12.5	DN32	2900	84

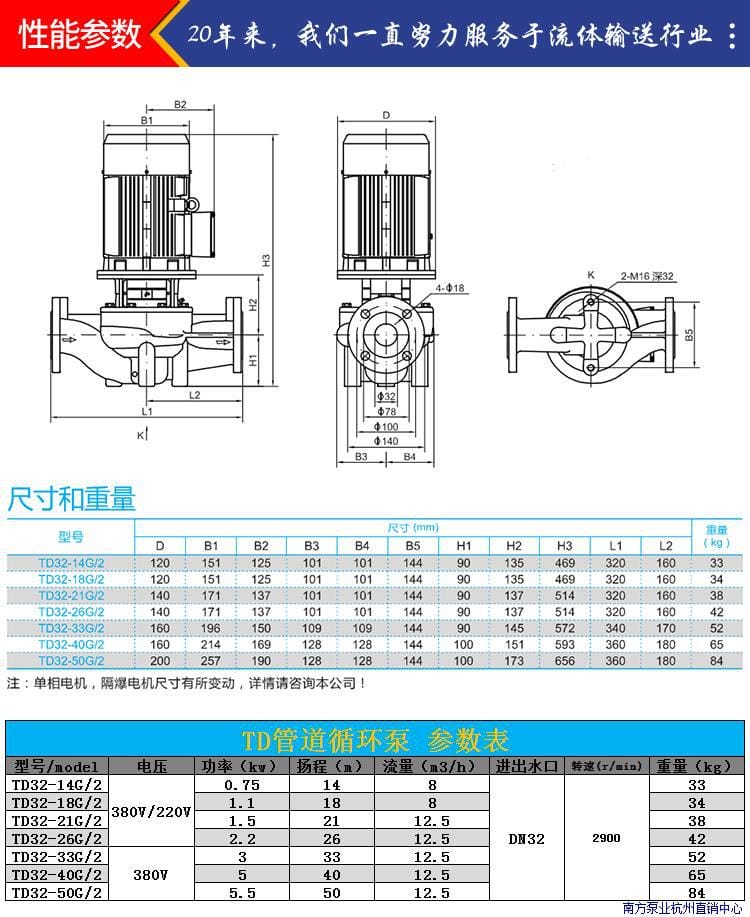

TD32 系列外形尺寸与重量

单位为毫米，重量为千克。同口径型号的外形差异主要来自泵体和电机的加大，从 21 米这一档开始，安装尺寸出现台阶式变化，布置机房时要按实际型号留位。

型号	D	B1	B2	B3	H1	H2	H3	L1	L2	重量(kg)
TD32-14G/2	120	151	125	101	90	135	469	320	160	33
TD32-18G/2	120	151	125	101	90	135	469	320	160	34
TD32-21G/2	140	171	137	101	90	137	514	320	160	38
TD32-26G/2	140	171	137	101	90	137	514	320	160	42
TD32-33G/2	160	196	150	109	90	145	572	340	170	52
TD32-40G/2	160	214	169	128	100	151	593	360	180	65
TD32-50G/2	200	257	190	128	100	173	656	360	180	84

TD40 及更大口径

第二组型号 LD(TD)32-40-50-65-80-100-125-150 把同一结构延伸到更大的进出口口径。其中 TD40 的已知规格包括 TD40-14G/2、TD40-16G/2、TD40-21G/2、TD40-20G/2、TD40-26G/2 等，泵体直径 122 至 160 mm，整机重量约 31 到 43 kg，总高在 451 至 516 mm 之间。它比同扬程的 DN32 型号略轻，通流面积却更大，法兰尺寸也不同。

DN50 到 DN150 的规格随口径加大，流量与配套功率同步上升，具体流量、扬程、电机功率和外形尺寸需要按样本或向厂家索取对应型号的最新数据确认。这类大口径机组的重量和外形已经不适合按本文表格去推算，按错一档，管口就对不上。

DN40 以上型号两端法兰与 DN32 不通用，管路要按对应口径配合。
口径越大，进出口连接尺寸和管路支撑要求越高。
单相电机与隔爆电机的尺寸可能与标准型号不同，需单独确认。

应用行业

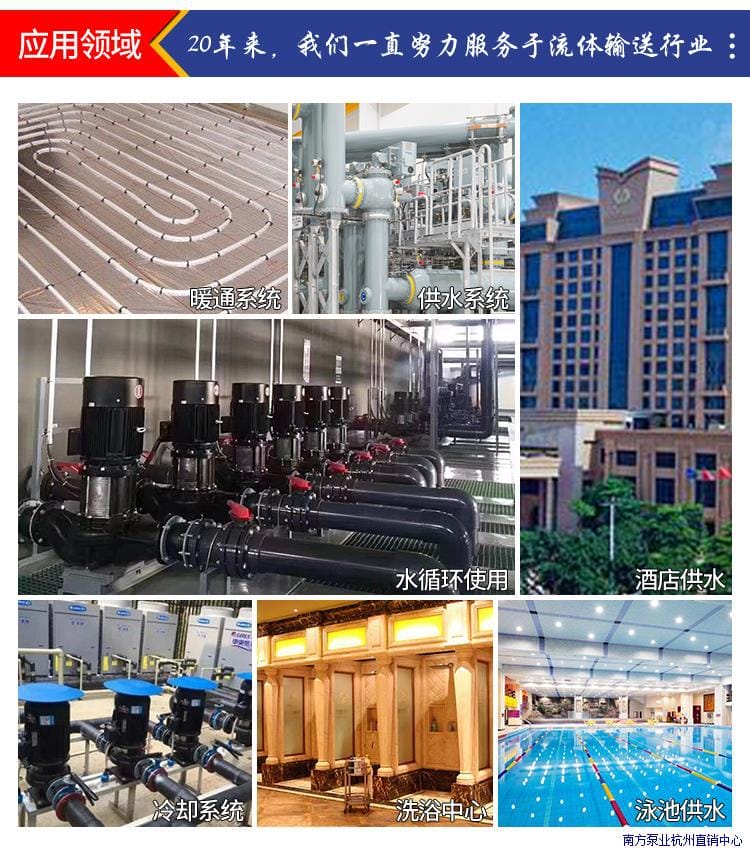

这组泵出现最多的地方是暖通空调水系统，包括冷冻水与冷却水的循环、末端风机盘管的支路增压，以及锅炉或换热机组的二次侧循环。管路阻力不大、只需要维持末端压差的场合，DN32 口径的 14 米和 18 米两档就够用。

另一类用途在建筑给排水与水处理这一侧：酒店生活热水循环、洗浴中心与泳池的水循环过滤、工业品水的输送和冷却塔循环都能用。这些场合的共同点是介质相对清洁、温度在常规范围内、需要长时间连续运行，泵的可靠性比峰值参数更重要。

暖通空调冷冻水、冷却水循环与末端增压
酒店与公共建筑的生活热水循环
洗浴中心、泳池的水循环与过滤回路
工业品水、冷却塔及设备配套循环水路

安装条件

安装前先把管路冲洗干净。焊渣、砂砾和生料带碎屑留在管内，会直接损伤机械密封和叶轮，这类故障不在保修范围内。泵可以水平接入水平管路，也可以装在立管上，位置要选通风、不积水的地方，顶部留出足够净空，否则泵芯抽不出来，顶部拉出式维护的那点便利就白费了。

注意事项

质保期为一年，期内因选型不当或使用不当造成的损坏不在免费保修范围；期外提供终身服务，常用配件长期供应。机械密封属于易损件，需按运行情况定期检查更换，不要等到明显渗漏再停泵处理，那时轴承往往已经进水。

介质应保持清洁，含颗粒或腐蚀性成分时先确认过流部件材质。
泵不允许无水运行，启动前必须灌液排气。
长期停用后重新启动，先手动盘车再送电。
发货时间以下午四点为界，四点前订单当天发出，四点后 24 小时内发出，节假日除外。
物流默认韵达、中通或安能，新疆、西藏等偏远地区需补运费。

选型指南

选型要同时看两个数：系统需要的流量，以及管路、阀门、换热器折算出来的总扬程。DN32 系列在 14 米和 18 米两档的额定流量是 8 m³/h，21 米以上升到 12.5 m³/h，这条分界线决定泵能不能喂饱末端。

使用场景	优先型号	理由
末端支路、风机盘管循环，流量 8 m³/h 以内	TD32-14G/2	0.75 kW，重量 33 kg，安装占用最小
同样 8 m³/h，但管路较长、阀门较多	TD32-18G/2	扬程多 4 m，外形尺寸与 14 米档完全一致
流量需求升到 12.5 m³/h，扬程 20 m 左右	TD32-21G/2	1.5 kW，泵体开始加大，重量 38 kg
12.5 m³/h 且需要 26 m 扬程	TD32-26G/2	2.2 kW，外形与 21 米档相同，重量 42 kg
高层二次循环、冷却水系统，扬程 30 m 以上	TD32-33G/2、TD32-40G/2、TD32-50G/2	3 至 5.5 kW，仅 380V 供电，重量 52 至 84 kg
主干管、大流量回路，口径 DN40 以上	TD40 及 DN50 至 DN150 规格	通流面积更大，具体参数按样本确认
